Как прошить мультиконтроллер ноутбука

Программатор RT809H

• В теме действуют все Правила форума | Правила раздела «Технотрепалка»;
• Полезные темы на заметку: FAQ по форуму | Экскурсовод «Технотрепалки» | Как убирать изображения под спойлер;
• Основное правило раздела: 1.3 Технотрепалка — не место для флуда. У нас, всё-таки, технический уклон. Для этого есть раздел «Трепалка»;
• Вместо слов «Спасибо!» используйте . Если у Вас меньше 15 постов — нажмите на кнопку под тем сообщением, где Вам помогли, и напишите благодарность;

RT-BGA63-01 V2.0 https://ru.aliexpress.…-9X11/32846669026.html

BGA24 к DIP8 https://ru.aliexpress.…4MM-5/32702719168.html

В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, или к ТС в QMS. Как это сделать правильно, что бы вас поняли с первого раза, написано здесь .

Сообщение отредактировал Demonis — 09.02.22, 08:17

Прошивка MIO (мультиконтроллеров) ITE через шлейф клавиатурного разьема, online, т.е. не снимая с платы.

В данном примере опишу как подключится к ITE8587E на примере материнской платы Clevo W650SJ.
Для начала нужно соединить шлейфом плату ITE_Adapter v1.5 и клавиатурный разъем. Шлейф с шагом 0.8 идущий в комплекте с программатором на 32пин, а разъем клавиатуры 24 пин, решается вопрос простой подрезкой скальпелем. Если используете шлейф менее 32 пин (24,26пин), то устанавливаете ближе к первому контакту на адаптере. Совмещать первый пин адаптера с первым пином на клавиатурном разьеме не обязательно, в дальнейшем в ПО можно отзеркалить расположение контактов. Так же обязательно соединяем массу адаптера и материнской платы.

Не давно купил этот программатор . Он не читает spansion tsop56 S29GL128P10TFI010. Выдает ошибку проверка ид чипа . Как добавить в поддержку самому этого чипа . Даташит имеются

Далее стандартно выбираем в ПО нужную МС подаем питание на мульт (плату) и читаем/пишем. Автоопределение МС у меня не заработало, но я пробовал на kb9022q d, он вообще работает странно.

Сообщение отредактировал Demonis — 27.02.19, 09:23

Сообщение отредактировал vlad4110 — 24.04.19, 22:42

Ребята, этот программатор поддерживает мк SM89516 — контроллер моника?? В сети везде указана поддержка, а в самом ПО этой микросхемы не наблюдается.

Прогрммматоры TL866A, и TL866ii SM89516 не берут. В списке поддерживаемых имеется только SM89516A, но с вышеуказанной они вроде бы идентичны. На них чтение проходит успешно. Стирание — полоса одну треть проходит, потом подозрительно быстро проскаивает и также отображает что все успешно. Однако данные остаются на месте. И не проходит запись.

Def1985,
Тут идет речь о конкретном механизме доступа к памяти SPI флеш области, конкретного мультиконтроллера ENE. Например у Nuvoton, ITE, SMSC нет SPI линий. Посмотрел картинку вроде проброс линий к флешке BIOS есть, но никогда не сталкивался с возможностью прошивки BIOS через разьем клавиатуры на ENE MIO.

Как прошить мультиконтроллер ноутбука

Прошивка мультиконтроллера на Lenovo B590 после перепайки

Принесли ноутбук залитый, включался самопроизвольно без нажатия на кнопку вкл. экран не горел вообще, кулер шумел, лампочки горели но потом кулер переставал работать но лампочки горели. Ничего не звонил. Просто решил поменять мультик стоял там npce885ga0dx я перепаял на мультик NPCE885PA0DX. Ноут перестал реагировать на кнопку вкл. вообще. Необходимо биос перепрошивать после замены мультика или ноут должен хоть как то реагировать на новый мультик?

кстати муьт взял с донора G580 и не понятно рабочий он там был или нет.

P.s какие провода (шлейфы) и программатор нужны для прошивки мультика не только через биос, но и через разъем клавиатуры? заказал этот MiniPro TL866CS, хватит ли мне адаптеров этих для него или же ещё что то нужно докупать?

Lenovo Yoga 13. После замены мультиконтроллера не включается, горит индикатор и тухнет
Всем добрый день. Замыкал мультиконтроллер, после замены появилась дежурка, идет зарядка, но при.

Lenovo b590 после залития нет изображения
Поступил нот, с явными следами залития, после отмытия старт есть но нет изображения. Сольно греется.

Lenovo B590 после установки win7 пропал сетевой адаптер
На ноутбуке была установлена win8, не понравилась, решил установить win7 с флэшки. Перед установкой.

Lenovo IdeaPad B590(20206) не включается, при включении появляется окно Lenovo Diagnostic
При включении ноутбук издает громкий звук, появляется окно диагностики Lenovo Diagnostic с двумя.

Диагностика и неисправности мультиконтроллера в ноутбуке

В этой статье пойдет речь о микросхеме, которая управляет работой всего ноутбука, в том числе, его включением. Её неисправности приводят к значительным последствиям для пользователя и чаще всего требуют ремонта материнской платы в сервисе.

Задачи мультиконтроллера

Мультиконтроллером, или, по-английски Super I/O (SIO) или Multi I/O (MIO), на сленге «мультик» (еще в документации встречается EC-контроллер), называется микросхема, обеспечивающая мониторинг напряжений и температур, работу с периферийными устройствами. Такими устройствами могут быть клавиатура, мышь, кнопка включения, датчик закрытия крышки и тп. Основным его предназначением является управление клавиатурой (даже в схемах он обозначается как KBC-контроллер), однако со временем производители начали нагружать его множеством дополнительных функций, таких, например, как индикация работы жесткого диска (светодиод на передней панели ноутбука) или управление частотой работы кулера. Именно на эту микросхему «приходят» все контактные дорожки шлейфа клавиатуры ноутбука. На самом деле на ножки мультиконтроллера приходят сигналы практически со всех устройств и микросхем ноутбука. Уровень сигнала может быть постоянный 3.3V (высокий логический уровень), либо изменяющийся в случае обмена данными (измеряется осциллографом).

В запуске ноутбука он вообще играет первостепенную роль, так как именно на него приходит сигнал с кнопки включения, и именно он запускает все источники напряжений и затем отдает сигнал южному мосту для начала инициализации.

Мультиконтроллер управляет включением ШИМ-контроллеров, вырабатывающих необходимые для работы узлов ноутбука напряжения, ключами, коммутирующими эти напряжения. Через мультиконтроллер по протоколу Firmware HUB или SPI подключена микросхема Flash c программным обеспечением (которую иногда приходятся прошивать). В состав мультиконтроллера могут входить контроллеры часов реального времени, жестких дисков, USB, интегрированный аудиоинтерфейс, интерфейс LPC.

Разновидности мультиконтроллеров

Мультиконтроллеры выпускают следующие фирмы: ENE; Winbond; Nuvoton; SMCS; ITE; Ricoh.

Сильно отличаются только последние, хотя бы методом пайки, они BGA.

На современных мультиконтроллерах имеется по 128 ножек, но их назначение сильно отличатся в зависимости от модели мультиконтроллера и даже от его ревизии. К примеру, KB926QF-D2 и KB926QF-C0. — два совершенно разных мультиконтроллера.

Неисправности мультиконтроллеров и их симптомы

Мультиконтроллер часто выходит из строя при залитии ноутбука жидкостью или вследствие выгорания ключей, формирующих 3.3В. Второе случается при скачках питания в сети.

К основным симптомам неисправности мультиконтроллера можно отнести некорректную работу клавиатуры и тачпада и отсутствие запуска как такого. Также, следствием неправильной работы «мультика» являются и глюки периферии — неправильная работа датчиков, кулера. Также по вине SIO может не определяться жесткий диск и другие накопители (работа USB при этом завязана на южный мост).

В диагностике и ремонте ноутбуков мультиконтроллер имеет ключевое значение, поскольку отсутствие на мультиконтроллере важных сигналов, приходящих с микросхем ноутбука, позволяет выявить неисправные микросхемы и произвести их замену. На мультиконтроллер приходит LPC шина, по который идет обмен с южным мостом, и с которой можно считать всем известные POST-коды. Для этого, кстати, в ремонте часто подпаиваются на прямую к ножкам мультиконтроллера тоненькими проводками и выводят коды на индикаторы.

Также иногда во время самостоятельной замены матрицы ноутбука забывают отключить аккумулятор. Это тоже может привести к выгоранию мультиконтроллера. Но, к счастью, микросхемы эти не очень дорогие и ремонт такой неисправности обходится дешевле, чем, например, замена южного моста или видео. Многие микросхемы взаимозаменяемы, а перепайка их — 15 минут (если не потребуется прошивать флэш память).

Диагностика запуска (или отсутствия старта) ноутбука

Для правильной диагностики старта ноутбука необходимо понимать его последовательность и участие в нем мультиконтроллера.

Последовательность включения ноутбука

При включении ноутбука дежурное напряжение через кнопку подается на мультиконтроллер, который запускает все ШИМ-контроллеры, вырабатывающие все напряжения (их много), и, при нормальном исходе, вырабатывают сигнал PowerGood. По этому сигналу снимается сигнал RESET с процессора и он начинает выполнять программный код, записанный в BIOS с адресом FFFF 0000.

Затем BIOS запускает POST (Power-On Self Test), который выполняет обнаружение и самотестирование системы. Во время самотестирования обнаруживается и инициализируется видеочип, включается подсветка, определяется тип процессора. Из данных BIOS определяется его тактовая частота, множитель, настройки. Затем определяется тип памяти, ее объем, проводится ее тестирование. После этого происходит обнаружение, инициализация и проверка подключенных накопителей – привода, жесткого диска, карт-ридера, флоппи дисковода и др., а после проверка и тестирование дополнительных устройств.

После завершения POST управление передается загрузчику операционной системы на жестком диске, который и загружает ее ядро.

Из описания выше видно, что мультиконтроллер вступает в работу на самой ранней стадии, и без его нормального запуска не сформируются управляющие напряжения. Вот условия, необходимые для того, чтобы мультиконтроллер дал команду на старт:

Для инициализации мультиконтроллера необходима микропрограмма, которая хранится либо в той же микросхеме флеш-памяти, что и прошивка BIOS (UEFI), либо в отдельной микросхеме меньшего объема, либо внутри самого мультиконтроллера. В первых двух случаях восстановить прошивку не представляется сложным. А вот прошить непосредственно мультиконтроллер пока могут не любые программаторы. Да и подключиться к нужным его выводам не всегда просто. Прошиваемые мультиконтроллеры — NPCE288N/388N, KB9010/9012/9016/9022, IT8585/8586/8587/8985/8987.

Лучше всего найти документацию и описание сигналов по мультикам IT, которые используются во многих бюджетных ноутбуках, в том числе ASUS и Dell. Благодаря схемам можно понять и отследить, где находятся выше указанные сигналы. Например, в случае IT8752 и аналогичных (используется, например, в семействе ASUS K40 и K50) для диагностики вас должны интересовать, помимо выше указанных, следующие сигналы на мультике:

Питание на IT85xx мульты поступает следующее: +3VA_EC, +3VPLL, +3VACC, без них микросхема не запустится.

Последовательность диагностики мультиконтроллера

Рассмотрим схему последовательности включения ноутбука:

Процедура включения материнской платы

Для диагностики в целом, вам нужно рассмотреть две ситуации:

1. Питание не появляется, светодиод питания не горит.

2. Питание есть, светодиод питания горит, но ноутбук не включается, экран темный. Индикатор жесткого диска сначала включается и гаснет, затем не горит.

Очевидно, мультик работает, управляющие сигналы формируются, однако, дальнейший запуска не происходит или он обрывается. Чаще всего виноваты в этом микросхемы чипсета, сам процессор или тактирующие генераторы, которые срывают генерацию сигналов. Для быстрой диагностики прогреваем микросхемы чипсета по-очереди. После каждого прогрева пробуем на включение. Если ноутбук включается, то виноват конкретный чип. Очень важна предыстория поломки — например, если до поломки перестали работать USB порты, то скорее всего вышел из строя южный мост. Если были артефакты на встроенном видео, то виноват северный мост.

Если же мы видим, что питающие напряжения присутствие, а сигналы с мультика нет (например, не снимается сигналы RESET), то изучаем все сигналы более подробно.

Вот обобщенный порядок следования сигналов при запуске EC:

2в или ACIN_OC#=0в

вычитка прошивки SPI ROM
-> сигнал включения силовых дежурок VSUS_ON=3в

-> снятие ресета с юга PM_RSMRST#=3в (юг узнает, что первичные источники питания ок)

-> сигнал PM_PWRBTN#=0в транслируется в юг

-> SUSB_EC#, SUSC_EC# = 3в включение вторичных источников и открытие коммут. мосфетов

-> CPU_VRON=3в поднятие питания CPU_VCORE процессора

-> EC_CLK_EN (CLK_EN#) на юг или на тактовый генератор приходит с мульта или ШИМ проца
-> VRM_PWRGD_CLKEN приходит на юг
-> CLK_PWRGD с юга приходит на тактовый генератор
-> сигнал PWROK на юг
-> юг отдает процу сигнал H_PWRGD (HardWare PWRGD, все питания в порядке, следующий этап инициализации)
-> юг снимает ресет с севера PLT_RST#
-> юг снимает ресет с PCI шины PCI_RST#
-> север снимает ресет с процессора HCPU_RST#

Вот алгоритм проверки популярного мульта KB3926, его можно применить и к аналогам:

Вот дополнительные контрольные значения напряжения:

DPWROK_R — 3,3V
PM_RSMRST#PCH — 3,3V
PM_RSMRST#- 3,3V
SUS_PWRGD — 3,3V
5VSUS_PWRGD — 3,3V
ME_SUSPWRDNACK_R — 3.3V

Как видно из алгоритма, в самом начале EC контроллер должен вычитать прошивку из Flash памяти через SPI интерфейс. Если этого не происходит, то дальше никаких сигналов питания ШИМов не формируется. Часто, в случае серии IT85xx и аналогичных это отдельня 8-контактная микросхема (напримерб SST25VF080B) с питанием по линии +3VA_SPI. Обмен данными происходит по линия SO и SI, тактирование по линии SCK. Поэтому, когда это возможно, флэшку перешивают. В некоторых сервисах имеется специальный программатор от Сергея Вертьянова, который позволяет прошивать почти любые флэшки:

Программатор от Сергея Вертьянова

Был ли наш пост полезен?

Нажмите на звезду, чтобы оценить мои труды!

Прошивка Lenovo IT8586E

В последний раз, когда ремонтировал ноутбук Lenovo 310-15IKB, столкнулся с проблемой прошивки мультиконтроллера IT8586E. На нем указан производитель Lenovo. Изучил информацию в интернетe и понял, что новые оригинальные найти невозможно и все, что есть на рынке, восстановленное и не факт, что рабочее. Но, все же, зная, что мультиконтроллер, что был у меня, процентов на 90 рабочий, начал разбираться по какой причине он не шьется.

Установленный на ноутбуке IT8586E по всем признакам вел себя как живой. А вот тот, что установил я — не позволял запускаться ноутбуку ни автостартом при отключенной батарейке CMOS, ни с кнопки, что явно говорило, что прошивки в нём нет или она не верная (если он все-таки Б/У).

IT8586E можно прошить двумя способами. Первый — запаяв на переходник и подключив в основную колодку программатора. Второй — через клавиатурный разъем. Первый вариант запитывает IT8586E сразу от программатора и проблем с прошивкой не бывает, если IT8586E живой. А второй подразумевает, что на плате присутствует напряжение +3VS на 11 ноге мультиконтроллера. Так вот как раз его то там и не было, что не позволяло записать прошивку.

Изучив схему нашел, что оно в данном ноутбуке появляется только после того, как IT8586E даст разрешающий сигнал SUSP# c 124 ноги на U13 (G5016KD1U).

Сразу подавать туда 3.3 вольта нельзя, так как там может быть короткое или иная другая проблема. Для начала необходимо убедиться в том, что сопротивление на перемычках J11 и J12 в норме.

Далее ставим перемычку по питанию +3VS, подключаем к программатору и прошиваем мультиконтроллер. И после удаляем перемычку. В данном случае использовался программатор Вертьянова VER 3.

Перед записью вычитал содержимое, которое было зашито в мой ‘новый’ мультиконтроллер IT8586E. Оно оказалось не пустым. Вот такой новый мультиконтроллер.

it8586e fxa как прошивать

Если Вам надо прошить любой мультиконтроллер — звоните 0677799287, сайт www.nbmaster.com.ua

В этом видео Вы увидите как происходит прошивка мультиконтроллера в ноутбуке без подпайки к выводам на самой плате.

Этот программатор для прошивки EC контроллеров и клавиатурный модуль можно заказать у нас в магазине www.hi-tek.com.ua

Видео Простая прошивка мультиконтроллера ITE (IT8586, IT8580, IT8585) канала Notebook Master

Просмотров: 15 117

Алексей Шевчук

Спасибо за видео, я правильно понял на ноуте выгоревший мульт такой же и если новый заказывать, то обязательно нужно шить его?

Victor Zed Wings

я ещё не пробовал так шить. есть только опыт устранения мухи CC.
а так гугль UART PORT ничего особенного, 3 контакта.
дальше софт решает как опросить чип и как залить прошивку.
в даташите есть распиновка.
софт производитель обещает накинуть.
Вообще в некоторых буках сам шьётся с биоса.
Сначала читает биос, потом прошивается. потом ребут. и готово.

Конечно можно купить программатор за 15000 руб. Если ремонтируете хотябы 1 ноут в день.
А что делать начинающим мастерам? сразу бежать и раскошеливаться на программатор?

Victor Zed Wings

говноматор 6000 стоит нафиг такое счастье нужно.
не судьба чип по usb подключить?
программатор это порт принтера и 2 резистора по 1ком

UnLocker 73

На таком же ноуте проблема с зарядкой. С акб включается,не заряжается, без акб с зарядки не стартует и лампочки не горят.
5 мин и вырубается от отсутствия зарядки. 19v линия и остальные напряжения в норме. Биос прошил. Греется данный мульт. Я занимаюсь в основном телефонами и планшетами, но и иногда ноуты беру у знакомых, поэтому еще учусь и многого не знаю. Вопрос в следующем. Тупо замена мульта не поможет? Обязательно шить? Кроме TL866 нет ни чего.

Денис Михайлов

Здравствуйте, не могли бы дать профессиональный совет. плата s551ln rev2.2 от Asus мультиконтроллер IT8585vg. нужна ли прошивка на него?

Сергей Найденов

Сергей если не секрет в какую стоимость обошёлся вам этот прогроматор?!

Muslim Muslimov

Привет а где можно приобрести такой программатор??

Мобильный Сервис

Здравствуйте, если Вам не сложно скиньте эту прошивку мульта, то есть на леново G50-30, спасибо

Сереж, а если у платы автостарт. И при принудительном выключении через кнопку — выключается, и опять самопроизвольно включается. Замена мультиконтроллера решит проблему?( Иначе никак не прошить.)

Timur Tischenko

Программатор ITE, ENE, MEC, прошивка матриц, тестер клавиатур (с разъемами). Все в одном.

Автор — Сергей Вертьянов
Последняя версия 5,0 Полный комплект

Программатор умеет:
1 Прошивать ENE KB9010 / KB9012 / KB9022
2 Прошивать EEPROM LCD панелей (EDID матриц).
3 Доступна прошивка IT8586E, IT8585E. Долговата запись — от 5 до 10 минут. Чтение до 20сек. Прочие IT85 просто не проверялись.
4 Доступна прошивка MEC1609.
5 Дополнительно может проверять в АВТОНОМНОМ режиме клавиатуры для ноутбуков с шагом 1мм/05мм/08мм. (90% клавиатур)
6 Звуковая сигнализация нажатий кнопок и ошибок (buzzer).
7 Возможна проверка клавиатур через оболочку на PC.

прошивка мультиконтроллеров NUVOTON NPCE288 NPCE388 series NPCE288NA0DX TQFP128

Комплектность:
— основной модуль
— переходная плата с установленными удобными разьемами
— кабель для прошивки матриц ноутбуков (30 и 40 pin)
— провода коммутации для ENE
— основной набор шлейфов на 24/26/28/30/32
— разъем со шнурком для пайки к мульту или клавиатурному разъему

Прошивка ITE мультиконтроллеров (T8585E, IT8586E, IT8587E, IT8985Eб, IT8987E и т.д.)происходит через разъём клавиатуры без пайки.
Прошивка ENE мультиконтроллеров (KB9010/9012/9016/9022)происходит через разъём клавиатуры без пайки, но НЕ АВТОМАТИЧЕСКИ!
Необходимо установить пять перемычек. Перемычки идут в комплекте.
Для проверки клавиатур в атономном режиме достаточно только запитать устройство.
Прошивка матриц ноутбуков (30 пин ламповых и 40 пин), но НЕ eDP, происходит с помощью шнурка, идущего в комплекте.

прошивка мультиконтроллеров KB9010 / KB9012 / KB9022 /
IT8586E, IT8585E, MEC1609

Video from : youtube.com

Video from : youtube.com

Video from : youtube.com

Video from : youtube.com

программатор вертьянова купить Vertyanov JIG
Программатор умеет:
1 Прошивать KB9010/9012/9016/9022
2 Прошивать EEPROM LCD панелей (EDID матриц).
3 Доступна прошивка IT8585/8586/8587/8985/8987. Долговата запись — от 5 до 10 минут. Чтение до 20сек. Прочие IT85 просто не проверялись.
4 Доступна прошивка MEC1609.
5 Дополнительно может проверять в АВТОНОМНОМ режиме клавиатуры для ноутбуков с шагом 1мм/05мм/08мм.
6 Звуковая сигнализация нажатий кнопок и ошибок (buzzer).
7 Возможна проверка клавиатур через оболочку на PC.

Уже есть поддержка прошивки мульта IT8585E — проверено на X550LA
Уже есть поддержка прошивки мульта IT8586E — проверено на NM-A311
Уже есть поддержка прошивки мульта IT8587E — проверено на eW650SR ZQK
Уже есть поддержка прошивки мульта IT8987E — проверено на Y11A
Уже есть поддержка прошивки мульта IT8985E — проверено на X551MA

Для прошивки мультиконтроллеров NUVOTON (NPCE288N/NPCE388N) нужно его впаивать на платку-переходник.
Прошивка ITE мультиконтроллеров (IT8585E, IT8586E и т.д.)происходит через разъём клавиатуры без пайки.
Прошивка ENE мультиконтроллеров (KB9010/9012/9016/9022)происходит через разъём клавиатуры без пайки, но НЕ АВТОМАТИЧЕСКИ!
Необходимо установить пять перемычек. Перемычки идут в комплекте.

Прошивка Lenovo IT8586E

В последний раз, когда ремонтировал ноутбук Lenovo 310-15IKB, столкнулся с проблемой прошивки мультиконтроллера IT8586E. На нем указан производитель Lenovo. Изучил информацию в интернетe и понял, что новые оригинальные найти невозможно и все, что есть на рынке, восстановленное и не факт, что рабочее. Но, все же, зная, что мультиконтроллер, что был у меня, процентов на 90 рабочий, начал разбираться по какой причине он не шьется.

Установленный на ноутбуке IT8586E по всем признакам вел себя как живой. А вот тот, что установил я — не позволял запускаться ноутбуку ни автостартом при отключенной батарейке CMOS, ни с кнопки, что явно говорило, что прошивки в нём нет или она не верная (если он все-таки Б/У).

IT8586E можно прошить двумя способами. Первый — запаяв на переходник и подключив в основную колодку программатора. Второй — через клавиатурный разъем. Первый вариант запитывает IT8586E сразу от программатора и проблем с прошивкой не бывает, если IT8586E живой. А второй подразумевает, что на плате присутствует напряжение +3VS на 11 ноге мультиконтроллера. Так вот как раз его то там и не было, что не позволяло записать прошивку.

Изучив схему нашел, что оно в данном ноутбуке появляется только после того, как IT8586E даст разрешающий сигнал SUSP# c 124 ноги на U13 (G5016KD1U).

Сразу подавать туда 3.3 вольта нельзя, так как там может быть короткое или иная другая проблема. Для начала необходимо убедиться в том, что сопротивление на перемычках J11 и J12 в норме.

Далее ставим перемычку по питанию +3VS, подключаем к программатору и прошиваем мультиконтроллер. И после удаляем перемычку. В данном случае использовался программатор Вертьянова VER 3.

Перед записью вычитал содержимое, которое было зашито в мой ‘новый’ мультиконтроллер IT8586E. Оно оказалось не пустым. Вот такой новый мультиконтроллер.

Замена мультиконтроллера ноутбука без паяльной станции

Хочу поделиться своим опытом ремонта ноутбука . Был у меня ноутбук — Dell N 7150 хороший довольно аппарат в свое время был, купил я его на avito за целых 21000 руб. Все в принципе работало, прошло какое то время, где то год приблизительно и он начал у меня греться сильно и и вырубаться самопроизвольно. Ну и решил я его почистить так сказать. Да что может случиться подумал я — разберу, пасту поменяю, пылюку всю пылесосом уберу, протру помою. И так настал тот нехороший день, разобрал я его аккуратненько, снял материнскую плату, все аккуратно сложил. Когда разбирал обратил внимание что все комплектующие китайские, на каждой делали ноутбука были наклейки китайские, а мне его позиционировали как оригинальный dell американец — ну про покупку это отдельная история.

Значит все вычистил аккуратно ваткой прошел, заменил термопасту. Ну и довольный начал его собирать обратно. Собрал я его значит все и подумал пока не буду все закручивать на болтики и попробую его так запустить. Нажимаю кнопку запуск и ничего не происходит — ноутбук просто не реагирует. Подумал может где шлейф отошел, перепроверю еще раз. После этого разбирал/собирал -думал может где шлейф не контачит или ещё чего. Но ноутбук так и не запустился. После очередного такого процесса сборки/разборки потрогал одну микросхему и чуть себя палец не спалил на столько она сильно грелась, сделал вывод что так сильно она греться не должна на ней нет никакого радиатора да и небольшая точка черная на ней появилась.

Прописав название микросхемы IT8518E CXA в поисковой строке яндекса понял что это какой то мультиконтроллер который отвечает типа за подачу напряжений на все части ноутбука, главный типа того контроллер который всем питалово раздает, понятно почему он не стартует — подумал . Но как я его спалить то мог, до разбора все работало у меня , после разбора все мульт накрылся медным тазом.

А вот так вот этот «козел» выглядит — по другому его ни как не назовешь.

Мультиконтроллер IT8518E CXA

Расстроился я очень сильно и все отложил ноут на долгое время- полгода может прошло и а может и больше. Решил что нужно его как то отремонтировать или продать его на запчасти. По запчастям продлевать чёт не захотелось заморачиваться , и поэтому решил просто заказать новую материнскую плату. Подумал что просто материнскую плату поменяю и все у меня заработает все как нужно и буду я счастливым обладателем ноутбука.

Материнская плата обошлась мне в 3500 с копейками рублей, вот собственно и сама плата.

Внешний вид материнской платы

Подключил я значит плату и ВАУ круто, ноут стал подавать признаки жизни, светодиоды загорелись, и после нажатия кнопку «пуск» ноту запустился. Но в процесса загрузки биоса начал издавать 3 коротких звука. Посмотрев в интернете что это значит понял что где то не контачит оперативная память. Плата то новая — подумал я и решил протереть контакты спиртом. Снял плату полностью материнскую пошаманил значит я над ней — контакты протер и собрал обратно. Нажал на кнопу пуск и все. Ничего опят не включается и не реагирует, опять разбирал собрал думал может где шлейф не контачит. А потом дотронулся до мультиконтроллера, он опять сильно грелся. В общем понял что опять я его спалил.

Начал искать в интернете возможные причины таких поломок в процессе замены материнской платы. Оказывает мультиконтроллеры очень чувствительные к скачкам напряжения, а я когда собирал то у меня провод был в сети и подключался к ноуту — короче шлейф подводящий напрягу к материнской был под напряжением. А я мать подключал.

Можно конечно было на этом закончить историю но нет — подумал я так просто я не сдамся. Решил заказать мульты сами и попробывать их заменить — как их менять небольшое представление имел -смотрел в ютубе ролики) К тому же у меня 2 платы, можно попробывать заменить. Посмотрев обозначение мульта IT8518E CXA QFP-128 нашел точно такие же в китае — к счастью стоили они все 300 рублей за 5 штук.

Спустя долгих 2 недели они пришли! Начал я значит их припаивать. Первая проблема возникла с демонтажом сгоревшей микрухи. Паяльной станции то у меня нет) Покупать новую нафик нужно 4 рубля тратить на 1 раз — не каждый же я день микрухи перепаиваю. Пытался сначала паяльником отпаять — вроде получилось, но плату я перегрел и часть ножек просто отошли от платы.

Вот такое произведение искусства получилось:

Отпаять то я ее отпаял) Паяльной пасты не было пытался обычной канифолью)) Так дело не пойдет — подумал я, канифолью это какой то треш. И реши купить паяльную пасту которой мазать мульт. Осталась у меня одна материнская плата и 1 попытка. Перед тем как пробовать второй раз насмотрелся кучу роликов про то как эх демонтируют. Но все такие работы проводились при помощи паяльной станции.

Посидел подумал и решил по своему его отпаять, сам процесс демонтажа представлен на видео ниже. Для отпайки я использовал проволоку которую просунул ножками контроллера, и когда часть ножек под жалом паяльника прогревалась, я с небольшим усилием отгибал их этой проволокой)) Конечно тут тоже есть риск выбрать ножку если сильно потянуть за проволоку. Может кому пригодится такой способ демонтажа)

Самая проблема была с демонтажем, припаивать было гораздо проще при помощи паяльника. К сожалению нет фото с уже припаянной микрухой. После того как припаял мульт подключил материнскую плату он конечно же не заработал) Опять разобрал потом несколько раз прошелся по ношкам паяльником. И после очередной попытки запустить ноут, он наконец то заработал. Видимо одна из ножек не была пропаяна либо ножки замкнуты какие либо. Ну паста в при таких работах вообще крутая штука) Таким довольным я не был уже давно))

Ремонт всякой электроники #73 Замена мультиконтроллера на плате ноутбука. ⁠ ⁠

Доброго времени суток, дорогие пикабушники! Просил меня подсобить немного @80cats, т.к. основной работы у него хватает, да и любит поковырять, что-то более интересное.

В этом посте, ничего интересного не будет происходить, но я то знаю, что Вы, дорогие подписчики, любите фоточки с потрАшками посмотреть.

Вот ноутбучные потрАшка.

ПотрАшка с другой стороны.

Вот этот «мультик» менять будем. Вон, рядышком уже и орган приготовлен стерильный.

Кладем потрАшка на теплый стол.

Смазываем нервные окончания флюсом флюкс-плюс и подносим «гарячий скальпель».

Дефектный орган вырезан.

Вот таким вот образом, выставляем новый орган на то место, где стоял пораженный. Можно и без микроскопа обойтись. Просто Вам показать, дорогие мои юные хирурги.

Затем АККУРАТНО кладем на «теплый стол» наши потрАшка, со свежим органом и «горячим скальпелем» пришиваем его на место. Орган, когда прогреется, под собственным весом встанет на место и пропаяется.

Вот что должно получиться.

Я думаю, что котики, которых аж @80cats, в своих постах расскажет, как операция прошла.

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) и не в больнице работаю. Это у меня хобби такое, ремонтить разные электронные штуки. Представил не надолго, что если бы я домашней хирургией бы занимался.

Дорогие пикабушники, в данном посте я вам расскажу, как вырезать аппендицит с помощью зубочистки и ватных палочек.

И «знаменитая фраза» звучала бы примерно так «Напомню, уважаемые пикабушники, что я не в больнице работаю. Это у меня хобби такое, лечить разных людей. «

Во. Незря отдал тебе нижний подогрев. Смотрю — пригождается. ))

@AyaSova, ваш ноутбук изнутри. и замена той штучки, что вы мне привезли, вот в этом посте.

Спасибо, @gepka, вах, красиво получилось, я б так не сумел. 🙂

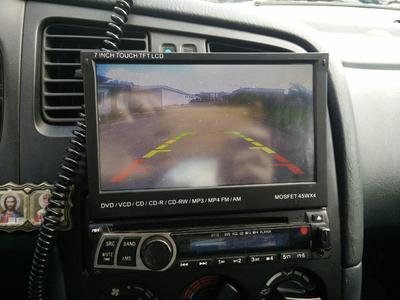

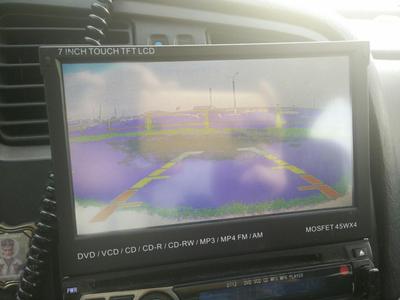

Может подскажете что с магнитолой? иногда показыват нормально, иногда цвета выцветают и появляется шум. и не важно включена камера или просто плеер играет.

Вопрос к автору. С сыном разобрали-собрали совершенно рабочиц aser ноутбук, с целью почистить систему охлаждения. Перестал включаться, питание на плату идет (руки не очень кривые, перед этим нормально два ноута почистили, без проблем). У меня две версии. Как то повредили кабель или разьем монитора либо слетела прошивка. Что наиболее вероятно? Или есть еще версии? Кнопка включения загорается и на этом все. При длительном нажатии выключается.

А я бы еще паяльничком сверху прошелся, как-то не уверенно мультик встал, если последние фотки — готовая припайка.

Уважаемый @gepka, у меня точно такая же проблема. Подскажи пож, что понадобится для такой же операции на дому.

Как разнообразить досуг в Санкт-Петербурге: 5 мест, где ты не был⁠ ⁠

Казалось бы, уж в крупных городах есть чем заняться. Не знаю как у вас, но у меня все равно рано или поздно встает вопрос «Куда пойти?». Вроде мест много, но то ли ходишь в одни и те же по привычке, то ли все попробовал.

Я нашла несколько необычных мест, которые точно подарят новые эмоции. Держу пари в парочке вы не были 100%. Ставь лайк, если я права) Ну, а если ты гурман на досуг похлеще меня, напиши в комментах свои необычные места, составим новый список.

1. Лазертаг в MazaPark

Мазапарк — огромный центр с множеством развлечений в одном месте. Покупаешь билет и тусуешься где хочешь. Есть боулинг, бильярд, автодром, VR, бык «попробуй удержись», автоматы и тд. Отдельно бары закусок и напитков, но они уже по меню.

Думаю, в этом парке были многие. Но я включаю его именно из-за лазертага. Лазертаг — как пейнтбол, только лазером. Командная игра в неоновом лабиринте. Вас экипируют жилетами с датчиками и бластерами. Основная задача — как можно больше набить очков на сопернике, но в Мазапарке установлен лазертаг EXO, в нем более 13-ти режимов, они и определяют ход игры. Это может быть защита базы, игры с установками бомб по типу CS, «заражение» других игроков и пр. Активная игра с включением мозгов. Где-то есть слепые зоны, где-то нужна тактика, где-то самопожертвование для победы команды. Даже если у вас нет 8-ми человек, что готовы пойти с вами — в центре всегда будет народ, кому не хватает игроков для интересной катки. Игра очень быстро сближает, можно не стесняться идти в незнакомую команду. Это ярко, необычно. Из-за звуковых эффектов и футуристичной картинки ощущение, что побывал внутри компьютерной игры.

Адрес: Бухарестская ул., 30, Санкт-Петербург (этаж 4, 5)

Цена: от 1120р (в зависимости от тарифа)

2. Бертгольд центр

Это креативное пространство не только в плане культурного наследия архитектуры города, но и местных магазинчиков и, конечно, самих людей. Место, которое пронизано атмосферой «здесь все свои».

Для любителей фото — много локаций в небольшом пространстве для необычного фона. Огромный двухэтажный зонт, стеклянная елка, торчащая из кирпичной стены, кабинка караоке, винтовая лестница, уводящая на крышу и сама крыша. Вход бесплатный, смотровая площадка оборудована и безопасна. И стоит ли говорить про красоту видов и свободу на хоть и небольшой, но высоте?

Помимо самой атмосферы, здесь очень вкусно готовят в кофешках. Обязательно стоит заглянуть и попробовать сырники. Увидите список начинок, поймете, почему акцентирую на них внимание.

Для ценителей хэндмейда и необычных вещей — магазины. Различная бижутерия, кофты, виниловые диски и много-много всего. Залипнуть можно на несколько часов. В центре проходят также выставки, ярмарки и закрытые мероприятия.

Здесь легко познакомиться и также легко зависнуть на целый день. Все очень кучно, пространство небольшое, но оно вас затянет. Это не активный досуг, но переключит с оживленных улиц и будничных проблем на эту душевную камерную волну очень быстро.

Адрес: Гражданская ул., 13-15

Это тема 18+ и для компании друзей. Известный факт — вся улица Рубинштейна состоит из интересных гастрономических мест. Почему выделяю именно этот бар? Непривычно камерное заведение с индивидуальным подходом к гостям. Здесь есть меню закусок и напитков, но любят это место за возможность прийти и сказать «мне бы чего-то кисленького, с мятной ноткой, но с перчинкой». Бармены (они же и крутые собеседники) приготовят любой каприз. И все это красиво, стильно и невероятно фотогенично. Обязательно включаем камеру и делаем десяток фото сразу: освещение, каменная кладка, красивая подача — фото получаются сногсшибательными.

Здесь можно получить новые вкусовые ощущения и порадовать себя тем, что давно искал во вкусе, но не мог найти среди «Пина Колад» и «Мохито»

Адрес: ул. Рубинштейна, 13

Цена: от 350р

4. Занятие на барабанах

Это, конечно, может быть у кого-то и основным хобби, но я говорю сейчас как о разовом досуге. Во многих местах предлагают «пробники» на косметику, программу, духи и пр. Нашла место, где такие же пробники предлагают на инструментальную игру. Не Школа Барабанов — частная организация. В Википедии написано, что у них 158 школ и есть разные направления. В Питере я знаю только барабаны.

Школа предлагает посетить пробное занятие за 0 рублей. В течение 2х часов вы будете сидеть за барабанной установкой и вместе с преподавателем-барабанщиком и гитаристом (он же вокалист) обучаться основам. Разберете теорию про ритм, изучите легкий брейк. Гитарист подыгрывает и подпевает вам популярные песни. При таком живом исполнении ты как будто сразу играешь внутри группы. Песни выбираются разные в зависимости от темпа. Потом дают время на выплеск эмоций. Чистая импровизация: бей куда хочешь, с какой хочешь силой. В общем, отрывайся по-полной.

Занятия в группе 3-5 человек, у всех свой барабан. Будет громко! Но стресс снять и вообще попробовать себя за нестандартным инструментом бесплатно — хороший способ разнообразить досуг. Тем более, можно прийти с друзьями и устроить лично для себя подобное занятие, без лишних глаз и ушей. Просто заранее предупреждаешь администратора о количестве людей на пробник.

Нестандартно занять два часа и плюсом попробовать инструмент, который вряд ли есть у друзей дома. Ну и потом с видом профессионала стучать брейк по кастрюлям.

Адрес: Рощинская ул., 9

Цена: первое 2х часовое занятие бесплатно. Остальное обучение от 2000р

5. Звучание большого органа

Это совсем для искушенных. На Невском проспект находится Церковь Петра и Павла — лютеранская церковь, внутри которой часто устраивают концерты. Несмотря на всю религиозную направленность данного здания, живой орган звучит здесь совсем по-светски. Нет никакого давления (если вы не любите песнопения), нет дресс-кода, и часто нет стоимости за билет. Имею ввиду, вход абсолютно бесплатный.

У церкви есть собственный сайт, где выставляют афиши мероприятий: выставки, экскурсии, концерты. Играют барокко и джаз на органе и скрипке. Итальянскую, немецкую, классическую музыку. Это не про религию, это про сильное звучание, атмосферу и погружение в чистый звук. Когда хочется сильных эмоций, чтобы музыка пробирала до глубин, погрузиться в свои мысли — прекрасное место. Не обходите стороной просто потому, что это — церковь. Здесь вы найдете кое-что иное.

Адрес: Невский просп., 22-24Б

Цена: от 0руб.

Я надеюсь, вы нашли что-то новенькое для себя. Делитесь своими необычными местами досуга в Санкт-Петербурге, где любите отдыхать вы и что посоветуете?

PS. Все фото взяты из открытых источников.

Xiaomi notebook mi air 13 после попытки приклеить петли экрана⁠ ⁠

Доброго дня всем! Давненько не было ничего интересного, но ЭТО наверное стоит выложить.

Итак, попал ко мне уже любимый и постоянный гость моей мастерской ноутбук Xiaomi notebook mi air 13. У него изначально отвалились крепления петель на топкейсе. Хозяин сам пытался приклеить но что то пошло не так. По итогу ноутбук перестал показывать изо на экран и заряжаться.

Открыл ноутбук, с большим трудом отодрал плату от топкейса. Некоторая мелочевка осталась на топкейсе.

Согласовываемся на замену топкейса.

Далее ремонтируем плату. Причина в залитом разъеме USB Type-C

Разъем залитый полузастывшей смолой.

В последствии ноут еще вернулся с просьбой заменить разъем HDMI. вот кусок платы с ним.

Под замену так же пошел разъем EDP, пришлось допаять с донора несколько оторваных резисторов и конденсаторов. Но увы, картинки на родном экране не получил. Дальше покажу почему.

Далее собираем все на весу. Экран и шлейф экрана новые. Что со старым

При помощи фена и какойто матери вскрываем экран. Увы, там тоже все залито полузастывшей эпоксидкой.

Шлейф под замену, матрица со стеклом так же под замену.

Собираем все в кучу звоним клиенту дратути, Алексей Ваш ноутбук готов!

Спасибо за то что дочитали! Будет что интересного напишу еще.

Я занимаюсь ремонтом хоббийно ссылка на мою группу vk https://vk.com/dharma3

Загадочное и заброшенное Лосево⁠ ⁠

Поделюсь одними из немногих фотографий одной из поездок в волшебное место под названием Лосево, в Ленобласти. Места до безумия красивые, с заброшенными (и не очень) поселениями.

Раньше было лесопилкой. Сейчас земля выкуплена и там будет туристическая база.

В лесу достаточно много колючей проволоки, видимо со времен Советско-Финской войны. Хотя, могу и ошибаться.

Ну и вдогонку, как же без них, грибы!

Все снято на систему Fujifilm X-H1, 35mm f2

Простенькая открытка стереотипов⁠ ⁠

Сегодня без процесса

Купил байк. Принимайте в лигу)⁠ ⁠

Всем привет!
Несколько раз пробовал начать кататься на мтб велосипеде, но каждый раз что-то мешало (моя лень, в основном). А в предпоследней попытке разочаровался купленным отечественным мтб велом — одна из последних поломок была лопнувшая задняя ось, помимо того, что рама оказалась кривой.
В этом году решил взять что-то понадёжнее, а именно Merida Big.Nine 60-3x.

Начал ездить на нем на работу, но понял, что хочу больше. Соответственно, встал вопрос, а где гонять на таком красавце на юго-западе Санкт-Петербурга? Трассы для новичков и всё такое.

Коллекция непутешественника⁠ ⁠

Привет всем жителям!
Это может прозвучать странно, но я собираю коллекцию камешков из разнообразных мест, которые имеют название.
Хотела бы обратиться с просьбой:
Пришлите мне, пожалуйста, камешки из вашего города или любого места, у которого есть название.
Я в свою очередь могу Вам прислать какой нибудь сувенир из Санкт-Петербурга.
Надеюсь желающие будут на обмен))
И даже если таких будет много, стен у меня тоже много, куда можно будет их повесить и подписать.
А если Вы еще напишите небольшую историю места, откуда камень, моя благодарность не будет знать границ)
Фотографию своей коллекции прилагаю)

Из серии «Сквозь. »⁠ ⁠

Санкт-Петербург. 27.04.2022 г.

Интересно получилось – решила поделиться.
Съёмка из окна автобуса № 191 – без двойной экспозиции или коллажа – просто снимки реальности.

Камера: Canon 6D
Объектив: Canon EF 100 mm f/2.8 Macro USM

Biostar TB250 BTC — Типовушечка⁠ ⁠

Сегодня у нас типовой ремонт материнской платы для майнинга

Дефект сам по себе прост, да дорог. Но месту быть

На ремонте BTC TB250 c неисправностью — перестала включаться + что-то греется на плате

Гадалки-сервисы по смс чату озвучили клиенту сумму в 6500₽

Я же предложил угадать песню починить плату дешевле 🤥

Первичная диагностика платы выявила нагрев в районе кнопки включения( flir one pro lt врет на 2см вниз)

Хм. Даже гугл уже знает что случилось

Греется у нас тут обычный стабилизатор apl5933с

На его 6м выходе совсем низкое сопротивление. Пробит он сам или кто-то много кушает?

Не повезло. Какой-то потребитель пробит на землю

На этом этапе диагностики заканчивается 90% ремонтов(да были исключения)

В этом посте я хотел показать процесс замены чипсета b250 на другой( например z270 итд), но мне ужали сроки и бюджет

Готовим плату к снятию чипа

В ручную накатываем шары на рабочий чип с донора

Проверяем плату перед установкой

Первое тестовое включение на дежурку

Отсебяшечка
Ремонт является типовым. Делать или нет всегда решает тот, кто платит

По мне так лучше сделать своё, чем купить кота в мешке с авито

Увидимся в след серии. Пока 👌

HP Dv6 нет ИЗо⁠ ⁠

Всем доброго времени суток 🖖

В продолжении моего первого поста на Pikabu о ремонте Asus X541 с неисправным CPU, захотелось продолжить тему о диагностике и примеров неисправностей самих процессоров и их узлов питания

Для этого как раз появился интересный ремонт

Итак. В ремонт принесли "инвалида с рождения" hp dv6-3000 платформа Quanta Lx89 со связкой AMD RS880m + Radeon 5650 (2001й север + 2000й видеочип) с дефектом — включается, лампочки горят, но нет картинки

Что тут может быть интересного и нового — спросите вы? 🧐 (Обычная повседневная работа для прогреваста)

Но..
Во-первых, со слов клиента ноутбук стал включаться далеко не с первого раза, а после того как отдал кому-то на чистку, картинку увидеть так и не удалось совсем

Во-вторых, при диагностике было замечено, что ток потребления статичен( всего 350ма) и на посте карте горит Reset

При визуальном осмотре платы выяснилось, что северный мост уже меняли. Как вам такая пломба?

Из неприятного — был один сбитый элемент, но его уже восстановили до меня

Переходим к замерам.
После включения платы ,нет основного напряжения Vcore (напомню что плата кушает около 350ма)

Одним из важных напряжений процессора также является Vtt( в данном случае 0.9v на выходе стабилизатора rt9025)

При замере щупом плата вдруг ожила, потребление возросло в разы и побежали пост коды

Но пост код был 74H, и плата стала потреблять больше 3х ампер на старте с выключением

74й пост — проверка связи процессор северный мост. Но, как пишут на форумах, основной дефект при таком поведении — видеочип

Переводим плату в uma для проверки (без снятия чипа и прогревов)
По итогу , плата либо дает картинку раза с 3го ,при этом она виснет на загрузке Ос или рубится в ресет
П.с. В комплекте с ноутом дали зарядку на 120w 🤨

Опять сдох северный мост или может отвалился сокет ? Искать донора и перекидывать на него для проверки?

Долго, дорого и неинтересно

По итогу долгих замеров и чтения форумов, был выявлен дефект

3 конденсатора по питанию Vcore. Всё.
Ремонт в копейку 👌

Вот как-то так. Ремонт без прогревки ))

P.s Увидимся в след серии? Попробую показать, как из b250 сделать z270

Asus X541 — Critical Process Died⁠ ⁠

Категорически всех приветствую ✌

Данный пост не несет в себе какой-либо рекламы или иной суеты, а является,по сути, опытом наработки статистики неисправностей и типовых ремонтов в нашем СЦ

Итак. В ремонте всеми любимый Asus линейки VivoBook модель X541 со странной неисправность BSOD Сritical Process Died

Фото так себе, но суть понятна

При попытке загрузки с теcтого Ssd получаем след дефект

При попытке установки чистой ОС 10й серии получаем странную ошибку

П.1 Немного предыстории. Сам ноутбук в идеальном состоянии, использовался в офисе для печати и интернета
Конфиг аппарта на Core i7-6500u Geforce 920mx + распаянная память 4Gb ddr4

П.2 Попытка ремонта
Как принято говорить — в любой непонятной ситуации "шей Bios" 🖖
Но, к сожалению, ни прошивка bios, ни отключение распаянной памяти, перевод платы в UMA не принесло результов.
При визуальном осмотре платы и замеров напряжений не удалось найти отклонений

П.3 Ищем подсказку или решение
Поиск по форумам по Critical Process Died не внес точных решений или советов.

Но благодяря всеми известному PC-Expert, и его видео по восстановленнию HP, был обнаружен точно такой дефект при замене Cpu

П.4 Ищем Проц
К больному сожалению, найти новый, да где там, даже исправный бу процессор дешевле самой рабочей платы в продаже, задача так себе. К тому же, ремонт с заказчиком был оговорен до 8ооо ₽

Но в итоге была найдена плата донор по разумной цене, правда c i3-6100u

П.5 Перекидываем проц
Перепайка процессора занятие долгое и скучное.
Пс Добавлю от себя, что паять 6е поколение немного отличается от 3го,4го или 5го (здесь первый раз я не удалял полностью припой с платы)

П.6 Итоговый результат
В конечном итоге ноутбук запустился без каких-либо проблем. Замечаний по работе выявлено не было

Случаи из практики 122⁠ ⁠

— У меня есть одна слабость – коллекционировать красивые фарфоровые статуэтки, — сообщил клиент. — Знаю, это – не самое мужское хобби, но так уж повелось с самого детства.

— Вы его переняли у кого-то из родителей?

— У деда – он после войны привез из Германии несколько просто бесподобных изделий: балерину и дельфина, выпрыгивающего из воды. Они лежали на самом видном месте в доме, за стеклом и служили главным украшением серванта. Деда они так зацепили что он все оставшиеся годы собирал ту коллекцию, которую теперь храню и, по возможности, пополняю я сам.

— Должно быть теперь у вас большой набор?

— Не только большой, но и дорогой, — хмыкнул мужчина. – За последние двадцать лет мы пережили четыре попытки выкрасть ее. Каждый раз у ребят все шло не по плану: то мы раньше вернулись домой, то они банально не смогли взобраться на четвертый этаж по веревке – горе-ворюга упал и сломал себе несколько ребер. Но от греха подальше пришлось поставить сигнализацию и укрепить дверь. Впрочем, у меня же не картина Моне хранится или скрипка Страдивари – тут пойди попробуй незаметно вывезти полтысячи фарфоровых статуэток. Правда, кое-кому это удалось…

— Моей гражданской жене, Юле, — тяжело вздохнув, он продолжил. — Мы с ней познакомились четыре года назад, на моей работе – она пришла сдать в химчистку несколько вещей. Пока оформлял документы, мы разговорились — я предложил встретиться и понеслось. Все было настолько прекрасно что мы уже через пять месяцев сошлись и начали жить вместе. И тут, где-то месяц назад, выясняется, что ее мать, которая долго чем-то болела, пошла-таки к врачу и получила диагноз – рак. Требовалось сделать целый ряд операций плюс химеотерапию – все общей стоимостью больше миллиона. Таких денег у скромного педагога из городка неподалеку от Архангельска естественно не было, поэтому она попросила помощи у единственной дочери.

— А что она? – спросила я, заметив, что он не знает, как продолжить.

— Сказала, что нам не по карману такие траты — максимум тысяч восемьдесят наберем. Тогда моя дражайшая тещенька предложила ей продать мою коллекцию и на вырученные деньги оплатить ей операцию. Это все, кстати – со словом моей супруги, если что. Честно говоря, это был удар ниже пояса: с одной стороны – человеческая жизнь, с другой — статуэтки, которые мы с дедом всю жизнь собирали. И вот, пока я собирался с мыслями, меня послали в командировку на денек за город – наладить оборудование в соседнем филиале. Всю ночь не спал – думал, в итоге принял решение продать и выручить родственницу. И это при том, что я ни разу в жизни ее не видел и не слышал – супруга старательно оберегала меня от этой встречи. По началу мне это казалось странным, но как говорится – чем теща дальше, тем счастливей зять, поэтому я и не стал вдаваться в подробности.

— Супруга ваша, должно быть, обрадовалась?

— Даже и не знаю, — горестно посмотрев на меня, ответил клиент. – Когда я приехал, то увидел, что от моей коллекции ничего не осталось. То есть – вообще ничего, даже тех самых двух статуэток, которые я бы ни за что не продал. Супруга заявила, что мать позвонила и умоляла ее о помощи и Юля, не выдержав, бросилась сбывать ценности. Она боялась, что я не соглашусь, поэтому и пошла на такой шаг.

— Вы сильно рассердились?

— Очень… Но, поскольку, я уже принял решение о продаже, то быстро остыл – осталась только небольшая обида на жену, не дождавшуюся моего одобрения. Короче, я решил узнать, где теперь мои статуэтки – может удастся потихоньку выкупить все обратно. Жена сказала, что вышла с фотками на рынок, походила, поспрашивала и вскоре на нее вышел человек, представился Николаем. Телефона не оставил – просто приехал, забрал товар и оставил деньги, наличкой. Такая вот печаль.

— Могу себе представить.

— Это еще ничего, самый сок – дальше. Через какое-то время, Юля сообщила о том, что маме стало лучше и ее выписали из больницы. Ну я и решил порадовать тещу – позвонил в местную службу доставки цветов, заказал букет и предоставил адрес и городской телефон, который был записан у супруги в блокноте. Можете представить мое удивление, когда курьер сообщил что такого адреса в городе нет, как, впрочем, и телефона. В голове сразу появилось несколько довольно неприятных вопросов. Сел, вспомнил, когда вообще моя благоверная упоминала о том, что разговаривала с матерью или отправляла ей что-нибудь. Тогда-то я и понял, что при мне такого вообще не происходило – ну то есть, Юля, конечно, сообщала о том, как ее мать живет, но я ни разу не слышал о том, как они сидят и мило болтают о жизни.

— Звучит так, будто ее матери вообще не существует.

— Я тоже так подумал и, дождавшись, пока Юля придет с работы, выложил все это. Она расплакалась и призналась, что на самом деле никакой матери у нее нет, и вообще – она детдомовская. А деньги она заплатила бывшему мужу, который только что откинулся с зоны и угрожал что прирежет нас обоих, если она не отдаст ему все, что у нас есть. Сказать, что у меня челюсть упала от такого заявления – значит ничего не сказать. А Юлька вся сжалась в комочек – боялась, что я начну ее бить. Признаться честно – была такая мысль, но я как-то сумел взять себя в руки и вышел на балкон – подышать и прочистить мозги. А потом вернулся и попросил рассказать о том, что я еще о ней не знаю.

— И она со слезами на глазах поведала об ошибках молодости, о том, как он ее унижал и бил, после чего совершил очередное преступление и попал в тюрьму. А она по-быстрому развелась и убежала подальше чтобы начать новую жизнь?

— Все так, кроме развода — они жили без брака, так же, как и мы. В итоге, я решил оставить все на следующий день, потом на следующий и так далее. А у самого в душе — огромная дыра: меня многие годы обманывали и в довершении всего еще и обокрали. Как я могу теперь ей после этого верить? Может быть история с бывшим мужем – это очередная ложь и она просто мошенница и мне следует выгнать ее на мороз и написать заявление в полицию?

— Может быть, — кивнула я, — Но вы могли это сделать в тот же день как все узнали – почему же тогда вы медлите?

— Потому что люблю ее! – в сердцах воскликнул он. – Мы все это время жили душа в душу: я начинаю говорить – она заканчивает, ей известно, что мне нравится, а мне – то, что нравится ей. Черт! Мы даже ребенка хотели завести… А теперь, я даже и не знаю, что теперь делать – как дальше жить? Думаете у нас еще есть будущее или это конец?
