Что такое защитное зануление и где оно применяется
Защитное зануление — система, в которой токопроводящие части оборудования, не находящиеся в норме под напряжением, соединены с нейтралью. В защитных целях преднамеренно создается соединение между открытыми проводящими элементами глухозаземленной нейтрали (в сетях трехфазного тока).
В сетях однофазного тока создают контакт с глухозаземленным выводом источника однофазного тока, а в случае с постоянным током — с глухозаземленной точкой источника тока. Хотя зануление характеризуется серьезными недостатками, система по-прежнему широко применяется во многих сферах для защиты от тока.
Разница между занулением и заземлением
Между занулением и заземлением имеются отличия:
- В случае заземления лишний ток и появившееся на корпусе напряжение перенаправляются в грунт. Принцип действия зануления основан на обнулении на щитке.
- Заземление более эффективно с точки зрения защиты человека от удара током.
- Заземление основано на быстром и значительном уменьшении напряжения. Тем не менее, какое-то (уже неопасное) напряжение остается.
- Зануление заключается в создании соединения между металлическими деталями, в которых отсутствует напряжение. Принцип зануления основан на умышленном создании короткого замыкания при пробое изоляции или попадании тока на нетоковедущие части электроустановок. Как только происходит замыкание, в дело вступает автоматический выключатель, перегорают предохранители или срабатывают иные средства защиты.
- Заземление чаще всего используют на линиях с изолированной нейтралью в системах типа IT и TT в трехфазных сетях, где напряжение не превышает тысячи вольт. Заземление применяют при напряжении более тысячи вольт с нейтралью в любом режиме. Зануление используют в глухозаземленных нейтралях.
- При занулении все элементы электроприборов, не находящиеся в стандартном режиме под напряжением, соединяются с нулем. Если фаза случайно коснется зануленных элементов, резко увеличивается ток и отключается электрооборудование.
- Заземление не зависит от фаз электроприборов. Для организации зануления требуется соблюдение жестких условий подключения.
- В современных домах зануление применяется редко. Однако этот способ защиты все еще встречается в многоэтажных домах, где по каким-либо причинам нет возможности организовать надежное заземление. На предприятиях, где имеются повышенные нормативы по электробезопасности, основной способ защиты — зануление.
Обратите внимание! Для правильного определения нулевых точек и выбора способа защиты понадобится помощь квалифицированного электрика. Сделать заземление, собрать элементы контура и установить его в грунт можно и своими руками.
Схема работы
Как было сказано выше, зануление основано на провоцировании короткого замыкания после попадания фазы на металлический корпус электроустановки, соединенной с нулем. Так как сила тока возрастает, подключается защитный механизм, отключающий электропитание.
По нормативам Правил установки электроустановок в случае нарушения целостности линии она должна отключаться автоматически. Регламентируется время на отключение — 0,4 секунды (для сетей 380/220В). Для отключения используются специальные проводники. Например, в случае однофазной проводки задействуется третья жила кабеля.
Для правильного зануления важно, чтобы петля фазы-нуля характеризовалась невысоким сопротивлением. Так обеспечивается срабатывание защиты за нужный промежуток времени.
Организация зануления требует высокой квалификации, поэтому такие работы должны выполнять только квалифицированные электрики.
На схеме ниже показан принцип работы системы:
Область применения
Защитное зануление используют в электроустановках с четырехпроводными электросетями и напряжением до 1 кВт в следующих случаях:
- в электроустановках с глухозаземленной нейтралью в сетях TN-C-S, TN-C, TN-S с проводниками типов N, PE, PEN;
- в сетях с постоянным током и заземленной средней точкой источника;
- в сетях с переменным током и тремя фазами с заземленным нулем (220/127, 660/380, 380/220).
Сети 380/220 допускаются в любых сооружениях, где зануление электроустановок обязательно. Для жилых помещений с сухими полами зануление обустраивать не нужно.
Электрооборудование 220/127 используются в специализированных помещениях, где отмечается повышенный риск поражения током. Такая защита необходима в условиях улицы, где занулению подлежат металлические конструкции, к которым прикасаются работники.
Проверка эффективности зануления
Чтобы проверить, насколько действенно зануление, нужно сделать замер сопротивления петли фаза-ноль в наиболее отдаленной от источника электропитания точке. Это даст возможность проверить защищенность в случае воздействия тока на корпус.
Сопротивление измеряется с использованием специализированной аппаратуры. Измерительные приборы оснащены двумя щупами. Один щуп направляют на фазу, второй — на зануленную электроустановку.
По результатам измерений устанавливают уровень сопротивления на петле фазы и нуля. С полученным результатом рассчитывают ток однофазного замыкания, применяя закон Ома. Расчетное значение тока однофазного замыкания должно быть равно или превышать ток срабатывания защитного оборудования.
Предположим, что для предохранения электроцепи от перегрузок и коротких замыканий подключен автомат-выключатель. Ток срабатывания составляет 100 Ампер. По результатам измерений сопротивление петли фазы и нуля равно 2 Ом, а фазовое напряжение в сети — 220 Вольт. Делаем расчет тока однофазного замыкания на основе закона Ома:
I = U/R = 220 Вольт/2 Ом = 110 Ампер.
Поскольку расчетный ток короткого замыкания превышает ток мгновенного срабатывания автомата-выключателя, делаем вывод об эффективности защитного зануления. В противном случае понадобилась бы замена автомата-выключателя на прибор с меньшим током срабатывания. Другой вариант решения проблемы — сокращение сопротивления петли фаза-ноль.
Нередко при проведении расчетов ток срабатывания автомата умножают на коэффициент надежности (Кн) или коэффициент запаса. Причина в том, что отсечка не всегда равна указанному показателю, то есть возможна определенная погрешность. Поэтому использование коэффициента позволяет получить более надежный результат. Для старого оборудования Кн составляет от 1,25 до 1,4. Для новой техники применяется коэффициент 1,1, так как такие автоматы работают с большей точностью.
Опасность зануления в квартире
Скачки напряжения опасны как для людей, так и для бытовой техники в квартирах. В многоквартирных домах одной из квартир достанется низкое напряжение, а другой — высокое. Если в розетке квартиры случится обрыв нулевого проводника, при следующем включении электроустановки (например, бойлера) человека ударит током.
Особенно зануление опасно в двухпроводной системе. К примеру, при проведении электромонтажных работ электрик может заменить нулевой проводник на фазный. В электрощитах эти жилы далеко не всегда обозначены определенным цветом. Если замена произойдет, электрическое оборудование окажется под напряжением.
По нормативам Правил установки электроустановок на бытовом уровне зануление не разрешается для использования в бытовых целях именно по причине его небезопасности. Зануление эффективно только для защиты больших объектов производственного назначения. Однако, несмотря на запрет, некоторые люди решаются на установку зануления в собственном жилье. Происходит это либо по причине отсутствия иных методов решения проблемы, либо из-за недостаточности знаний по данному предмету.
Зануление в квартире технически осуществимо, но эффективность такой защиты непредсказуема, как и возможные негативные последствия. Далее рассмотрим ряд ситуаций, которые возникают при наличии зануления квартире.
Зануление в розетках
В некоторых случаях защиту электроприборов предлагают выполнить путем перемычки клеммы розеточного рабочего нуля на защитный контакт. Такие действия противоречат пункту 1.7.132 ПУЭ, поскольку предполагают задействование нулевого провода двухпроводной электросети в качестве как рабочего, так и защитного нуля одновременно.
На вводе в жилое помещение чаще всего расположено устройство, предназначенное для коммутации фазы и нуля (двухполюсный прибор или так называемый пакетник). Коммутация нуля, используемого как защитный проводник, не допускается. Иными словами, запрещено использовать в качестве защиты проводник, электроцепь которого включает коммутационный аппарат.
Опасность защиты с применением перемычки в розетке состоит в том, что корпуса электроустановок в случае повреждения нуля (независимо от участка) попадают под фазное напряжение. Если нулевой проводник обрывается, электроприемник перестает функционировать. В этом случае провод кажется обесточенным, что провоцирует на необдуманные действия со всеми вытекающими последствиями.
Обратите внимание! При обрыве нуля источником опасности становится любая техника в квартире или в частном доме.
Перепутаны местами фаза и ноль
При проведении электромонтажных работ в двухпроводном стояке своими руками существует немалая вероятность путаницы между нулем и фазой.
В домах с двухпроводной системой жилы кабелей лишены отличительных признаков. При работе с проводами в этажном щитке электрик может попросту ошибиться, перепутав фазу и ноль местами. В результате корпуса электроустановок попадут под фазное напряжение.
Отгорание нуля
Обрыв нуля (отгорание нуля) часто случается в зданиях с плохой проводкой. Чаще всего проводка в таких домах проектировалась, исходя из 2 киловатт на единицу жилья. На сегодняшний день электропроводка в домах старого типа не только износилась физически, но и не способна удовлетворить возросшее количество бытовой техники.
При обрыве нуля дисбаланс возникает на трансформаторной подстанции, от которой питается многоквартирное здание. Перекос возможен в общем электрическом щите здания или в этажном щитке дома. Следствием этого станет беспорядочное понижение напряжения в одних квартирах и повышение — в других.
Низкое напряжение губительно для некоторых видов электробытовой техники, в том числе кондиционеров, холодильников, вытяжек и прочих аппаратов, оснащенных электрическими двигателями. Высокое напряжение представляет опасность для всех видов электроустановок.
Альтернатива занулению
В подсистеме TN-S зануление защитного проводника PE осуществляется лишь на одном участке — на контуре заземления трансформаторной подстанции или электрогенератора. В этой точке разделяется PEN-проводник, и далее защита и рабочий ноль нигде не встречаются.
В такой схеме энергоснабжения заземление и зануление органично взаимодействуют, создавая условия для высокой электробезопасности. Однако в системах, где нейтраль изолирована (IT, TT), зануление не используется. Электрическое оборудование, работающее в рамках системы TT и IT, заземляется за счет собственных контуров. Так как система IT предполагает подачу питания только специфическим потребителям, рассматривать такой способ организации защиты в жилых домах не имеет смысла. Единственная альтернатива неправильному, а потому опасному занулению шины PE — система TT. Особенно актуальна такая система, потому что переход на технически прогрессивные системы TN-S, TN-C-S технически и финансово затруднен для домов, чей возраст превышает 20 – 25 лет.
Электрическая сеть, построенная по стандарту TT, призвана обеспечивать качественную защиту от попадания под напряжение нетоковедущих частей. Все работы по организации зануления должны осуществляться в соответствии с нормами, указанными в пункте 1.7.39 Правил установки электроустановок.
Что такое зануление
Занулением называется искусственное соединение металлических частей электроприбора с глухозаземлённой нейтралью. Многие путают и не понимают, что такое зануление и заземление.
Если объяснять простыми словами, то при заземлённом электроприборе, ток, попавший на его корпус, моментально уходит в землю, не причинив человеку какой-либо опасности. Зануление работает несколько иначе, и при появлении на корпусе электроприбора опасного напряжения, возникает короткое замыкание, на которое реагирует дифференциальный автомат.
Чаще всего зануление используется на промышленных объектах, но встретит его можно и там, где отсутствует возможность монтажа заземления. Подробно об этом уже рассказывалось ранее на сайте elektriksam.ru , в статье — где взять заземление в многоквартирном доме.
Что такое зануление
Итак, зануление — это умышленное соединение металлических частей электроприбора с нейтральным проводником, попросту говоря, нулём. В том случае, если на корпус электроприбора попадёт фазовое напряжение, то, произойдёт замыкание, из-за которого сработают автоматические выключатели.
Наглядная схема зануления видна на картинке. Здесь к корпусу электроприбора со значком заземления подведён нулевой проводник.
Что лучше — зануление или заземление
Если есть такая возможность, то, лучше смонтировать качественное заземление. Данная мера обезопасит работу электроприборов в доме и исключит риск поражения током при утечке фазы на корпус. Вся сложность создания зануления в том, что необходимо правильно рассчитать, куда лучше всего подключить защитный проводник.
Кроме того, нужно понимать, что если произойдёт обрыв нуля, то зануление работать не будет. Тогда существует опасность поражения электрическим током. С заземлением такого не произойдёт, хотя его контур со временем и может прийти в негодность: повысится сопротивление или ухудшится контакт из-за коррозии.
Как сделать зануление
Для того чтобы сделать зануление в квартире, необходим как минимум один автоматический выключатель, который будет быстро реагировать на возникший сверхток. Появление сверхтока будет связано с коротким замыканием, которое произойдёт, в том случае, если занулить корпус водонагревателя или стиральной машины (при пробое и утечки фазы).
При всем этом, мы бы настоятельно не рекомендовали делать зануление своими руками, и вот почему:
- В случае отгорания нуля на корпус электроприбора может попасть фаза. Если дотронуться до электроприбора в тот момент, то удара электрическим током не избежать;
- Если каким-то образом случайно поменяется ноль с фазой в электрощитке или на вводе, то корпус электроприбора, также, окажется под опасным напряжением;
- Даже если зануление сделано правильно, никто не может гарантировать бесперебойную работу УЗО или автоматического выключателя. Что будет, если при коротком замыкании не сработает защитное устройство в квартире?
В общем, перед тем, как сделать зануление, не лишним будет посоветоваться с грамотным электриком. Не стоит рисковать своей жизнью и окружающих людей, ведь с электричеством шутки плохи.
Статья носит рекомендательный характер и ничему не призывает. В ней лишь рассказан принцип работы зануления и заземления. В любом случае, лучше всего будет отдать предпочтение качественному заземлению, поскольку сложностей с его монтажом никаких нет.
Правила работы с бюретками и пипетками
В аптеке должно быть выделено ответственное лицо (обязательно с фармацевтическим образованием), на которое возлагают обязанность наблюдать за состоянием и правильным использованием бюреток, пипеток, измерительных приборов.
При пользовании бюреточными установками следует руководствоваться следующими правилами.
I. Перед началом работы обязательно производить очистку стеклянных наконечников и наружных кромок кранов от налетов солей и засохших остатков настоек и экстрактов.
II . С целью исключения ошибки натекания жидкости из бюреток сливают до полного опорожнения, после чего кран оставляют открытым в течение 2 — 3 с.
III . В пипетку жидкость набирают путем осторожного сжатия резинового баллончика. Не допускается попадание жидкости в баллончик во избежание его загрязнения, а при повторных случаях — и загрязнения самого концентрированного раствора. Для установления мениска на нужном уровне пользуются боковым тубусом. Жидкость из пипетки выливают сплошной струей, причем кончик пипетки после слива жидкости должен прикасаться к стенке флакона несколько секунд.
IV . Уровень жидкости в бюретке и пипетке устанавливается для бесцветных жидкостей по нижнему мениску, а для окрашенных — по верхнему.
V. Не допускается отмеривание жидкости по разности делений.
VI . Не разрешается пользоваться бюретками с поломанными наконечниками и пипетками с разбитыми выпускными отверстиями.
VII . Допускаются к использованию бюретки и пипетки с хорошо смачивающейся внутренней поверхностью стенок.
VIII . Мытье бюреток, пипеток и стеклянных деталей должно производиться по мере надобности, но не реже, чем через 7—10 дней. Бюретки и пипетки для отмеривания экстрактов моют ежедневно.
IX . По окончании работы жидкости из бюреток выливают.
X. Светочувствительные концентрированные растворы следует хранить в сосудах из темного стекла.
Как убрать пузырь с бюретки. Работа с пипетками и бюретками
Бюретка — цилиндрическая стеклянная трубка с делениями, краном или зажимом, проградуированная в миллилитрах. Бюретки применяют для точного измерения небольших объемов и при титровании. Различают бюретки объемные, весовые, поршневые, газовые и микробюретки.
Рис. 81. Бюретки: с одноходовым краном (а), резиновой трубкой (б), трехходовым краном (в) и автоматическим нулем (г). Приспособления для отсчета объемов жидкости (д, е)
Объемные бюретки (рис. 81, а-г) с ценой деления в 0,1 мл позволяют вести отсчет с точностью до 0,02 мл. Бескрановые бюретки Мора (рис. 81, б) имеют в нижней части резиновую трубку/с капилляром 2. Резиновая трубка пережимается либо зажимом Мора (см. рис. 37, б), либо внутрь ее закладывают стеклянный шарик 3 или палочку с шарообразным утолщением. Жидкость из такой бюретки вытекает при нажатии пальцами на верхнюю часть шарика. Бюретки с резиновой трубкой применяют для слабо щелочных растворов, обычно заедающих притертые стеклянные краны.
Недостаток таких бюреток в том, что резиновая трубка в начале и в конце выливания раствора растягивается в разной степени, вследствие разницы гидростатических давлений и различной степени обжатия шарика пальцами. Погрешность будет меньше, если использовать сравнительно толстостенный и короткий эластичный кусок резиновой трубки, а зажим надевать на нее всегда на одном и том же месте. При этом следует также избегать растворов, окисляющих каучук, в частности растворов йода в водном растворе KI.
Если раствор оставляет на стенках бюретки прилипшие капли, то ее подвергают силиконированию.
Заполняют бюретку раствором через воронку с коротких,концом, не доходящим до нулевого деления. Затем раствор спускают так, чтобы он заполнил всю часть бюретки ниже крана или зажима до нижнего конца капилляра. Только после этого раствор в бюретке устанавливают на нулевое деление, при этом в нижней ее части не должно остаться ни одного пузырька воздуха. Можно заполнять бюретку и снизу, если она имеет двухходовой кран 2 (рис. 81, в). Для этого к изогнутой трубке 1 присоединяют резиновый шланг от склянки с раствором.
В бюретке с автоматическим нулем (рис. 81, г) нулевой отметкой является верхний срез отростка 4. Когда раствор, подаваемый снизу через трубку 1 поднимается до верхнего ере* отростка 4, избыток его будет стекать из бюретки через трубку 3 После прекращения подачи раствора уровень его установит автоматически на верхнем срезе отростка. Первую метку χ шкале такой бюретки обозначают 1 мл.
Местом отсчета уровня раствора в бюретке всегда выбираю нижний край 1 мениска (рис. 81, д). По этому краю и калибруют бюретку. Только в случае непрозрачных растворов (водный раствор KMnO4, раствор I2 в водном растворе KI и др.) необходимо делать отсчет по верхнему краю 2 мениска.
Точное определение нижнего края мениска затруднено явлением отражения, возможны погрешности и от параллакса, ест глаза не будут находиться точно на высоте мениска (см. рис 79, а). У мерных колб и пипеток метка окружает горло или трубку целиком, что позволяет взять точный отсчет. У бюреток же метка занимает только часть окружности трубки. Поэтом для правильного отсчета уровня раствора в бюретке применяют разные приспособления. Например, держат позади бюретки кусок белого картона или матовую стеклянную пластинку.
Наиболее эффективным приспособлением для отсчета уровня раствора является кусок плотной белой бумаги 3 с нижней зачерненной частью (рис. 81, д). В куске бумаги делают два горизонтальных разреза такой длины, чтобы бумагу как кольце можно было одеть плотно на бюретку и перемещать по ней.
Верхний край горизонтальной черной полосы 4 располагают у нижнего края мениска, который от этого становится более четким, почти черным, так как устраняется мешающее отсчету отражение. Рекомендуется также на средней части бумаги, расположенной сзади бюретки между горизонтальными разрезами, нанести черную вертикальную черту 5. Тогда проектируются 2 конуса мениска, сходящиеся вершинами точно у нижнего его края.
82. Установка бюреток для серийных анализов с вводом раствора в [верхнюю (а) и нижнюю (б) часть бюретки 1- склянка Тищенко; 2 — резиновый шланг 3- склянка с титрованным раствором; 4- тройник; 5 — бюретка; б — хлорокальцевая трубка 3- анализируемые растворы; 8 -штатив
Верхний конец бюретки закрывают от попадания пыли и испарения раствора маленьким стаканчиком или широкой, но короткой пробиркой. На рис. 82 приведены схемы установки бюретки для частого титрования анализируемых проб одним и тем же раствором. В установке типа а бюретку 5 заполняют раствором сверху из бутыли 3 через нижний кран, а в установке типа б — снизу через трехходовой кран. Принцип работы этих установок понятен из рисунка. Чтобы защитить растворы в бюретке и бутылях от взаимодействия с примесями воздуха, их присоединяют к склянкам Тищенко 1, а открытый верх бюретки закрывают пробкой с хлорокальциевой трубкой 6 (рис. 82, б). Обычно склянку Тищенко (см. рис. 28, д) и хлорокальциевую трубку (см. рис. 237, д) заполняют либо натронной известью, либо аскари-том (Аскарит — смесь асбестовой ваты с NaOH), которые поглощают кислотные примеси (СО2, SO2, НСl,H2S и др.).
Когда раствор чувствителен к аммиаку в воздухе, вместо склянки Тищенко и хлорокальциевой трубки устанавливают склянку Дрекселя (см. рис. 27) с разбавленной серной кислотой. Для более тщательной очистки воздуха применяют поглотительные колонки (см. рис. 237). Хлорокальциевую трубку присоединяют к бюретке, как показано на рис. 82, б, в этом случае избегают попадания тонкой пыли поглотителя в бюретку.
Жидкости из бюретки отмеривают всегда от нулевого деления до уровня, находящегося приблизительно на 5 мл выше нужного деления. Достигнув этой отметки, выжидают 15-20 с и,приложив конец бюретки к стенке приемного сосуда, капля за каплей спускают раствор точно до нужной отметки.
Микробюретки отличаются от объемных бюреток небольшим объемом. Они имеют градуировку по 0,01 мл, что дает возможность Делать отсчеты с точностью до 0,005 мл. Все конструкции микробюреток можно свести к трем типам, представленным на рис. 83.
Микробюретка Банга (рис. 83, а) — наиболее распространенный тип микробюреток. Ее закрепляют либо в лапке штатива, либо устанавливают на деревянном достаточно устойчивом основании 5. Бюретку заполняют раствором из резервуара 1 через трубку 2 и кран 3 при закрытом кране 4. Для защиты раствора от пыли и испарения верх бюретки закрывают небольшим стаканом 6.(Банг Ивар (1869-1918) — норвежский химик-органик.)
Рис. 83. Микробюретки Банга (а) Пеллета (б) и Гибшера (в)
Микробюретку Пеллета (рис. 83, б) с автоматической установкой нуля заполняют при помощи резиновой груши 2 при закрытом спускном кране 3. Излишек раствора отсифонируется обратно в склянку через боковую отводную трубку 1, верхний срез которой точно установлен на нулевой отметке.
Микробюретка Гибшера (рис. 83, в) заполняется при повороте трехходового крана 4, позволяющего раствору из сосуда 1 по боковой трубке 3 попасть в бюретку. Избыток раствора сливают через носик 5 при новом повороте крана 4. Нулевой уровень в бюретке устанавливается как только поверхность раствора коснется верхнего среза отростка 2. В этот момент прекращают с помощью крана 4 спуск раствора. Остаток его из головки 7 засасывается в сосуд 1 через трубку б при заполнении бюретки.
Газовые бюретки применяют для измерения относительно небольших объемов газов.
Газовая бюретка Гемпеля (рис. 84, а) имеет термостатирующую рубашку 1 и уравнительную склянку 3, присоединенную к бюретке через резиновую трубку 2. Склянка 3 заполнена запирающей жидкостью, в которой исследуемый газ не растворяется. Чтобы отобрать пробу газа, поднимают уравнительный сосуд 3 при открытом трехходовом кране 4 до полного вытеснения из бюретки воздуха: в трубке 5 должна появиться запирающая жидкость. После этого кран 4 переключают на трубку 6, связанную с сосудом, содержащим исследуемый газ, и, опуская склянку 3, засасывают нужное количество газа.(Гемпель Вальтер (1851-1916) — немецкий химик-технолог. Газовую бюретку ввел в лабораторную практику в 1877 г.)

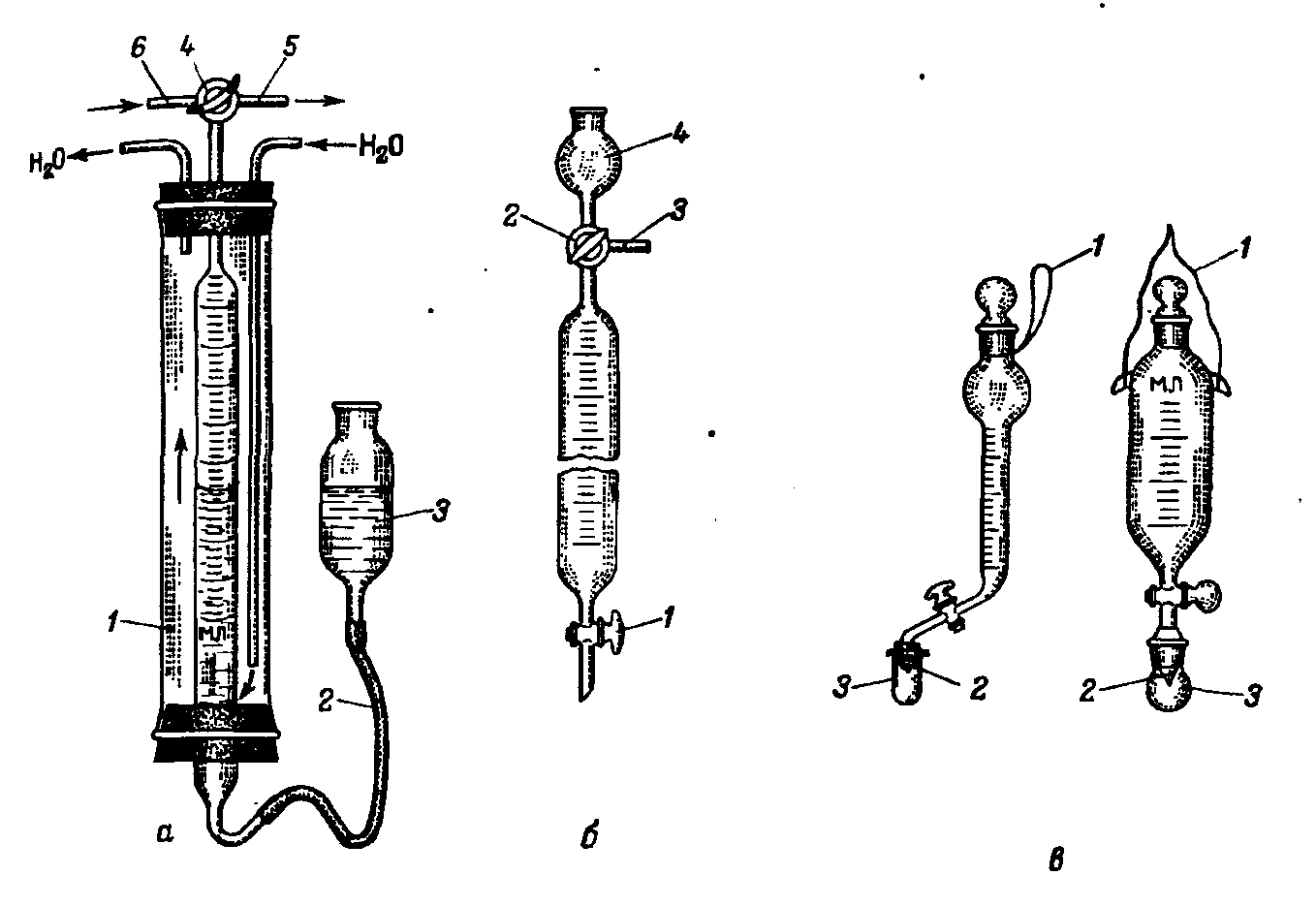

Рис. 84. Газовые бюретки Гемпеля (а) и Бунге (б) и весовые бюретки (в)
Газовая бюретка Бунге (рис. 84, б) также служит для газового анализа. Сначала бюретку через кран 1 заполняют при помощи уравнительного сосуда (на рисунке не показан), открыв кран 2 для сообщения с воронкой 4. Затем, переведя трехходовой кран на трубку 3, соединенную с сосудом, где находится анализируемый газ, опускают уравнительный сосуд и засасывают пробу этого газа. Измеряют его объем, атмосферное давление и температуру. После этого наливают в сосуд 4 раствор, поглошающий газообразную примесь, находящуюся в анализируемой пробе, и краном 2 впускают раствор в бюретку (кран 7 при этом должен быть закрыт). Перед впуском в бюретке создают пониженное Давление, опуская уравнительный сосуд. Закрыв краны 1 и 2 осторожно взбалтывают бюретку с раствором-поглотителем и измеряют снова объем газа. Он будет несколько меньше, так как газообразная примесь провзаимодействовала с раствором-поглотителем. Полученные значения исходного и конечного Объемов позволяют определить содержание примеси в пробе газа. (Бунге Николай Ан дреевич (1842-1915) — русский химик-технолог.)
Весовые бюретки применяют в тех случаях, когда нужна особая точность в определении объема жидкости или газа. Их надо градуировать и проверять.
Весовые бюретки показаны на рис. 84, в. Массу весовых бюреток определяют заранее, а затем их взвешивают вместе с раствором, подвешивая к коромыслу весов за проволоку 1. Носик 2 таких бюреток должен быть всегда тщательно закрыт пришлифрованным стаканчиком 3.
Работа с пипетками. Пипетки бывают различных видов: стеклянные пипетки Мора, стеклянные и автоматические градуированные пипетки. Пипетки применяют для отмеривания различных объемов жидкости. В данной работе пипетки используют для отмеривания объема титруемого раствора.
Для наполнения стеклянной пипетки жидкостью к ней присоединяют резиновую грушу. Грушу сдавливают, нижний конец пипетки опускают в жидкость и разжимают грушу. Жидкость заполняет пипетку. Вынимают нижний конец пипетки из жидкости. Снимают грушу и быстро закрывают верхнее отверстие пипетки указательным пальцем, не давая жидкости вытекать. Держа пипетку строго вертикально, поднимают ее так, чтобы метки оказалась на уровне глаз, затем понемногу ослабляют нажим пальца на верхнее отверстие пипетки, чтобы жидкость медленно вытекала. В тот момент, когда нижняя часть мениска опустится до нужной метки, опять плотно закрывают пальцем верхнее отверстие пипетки. Затем нижний конец пипетки помещают в сосуд, в который требуется вылить жидкость, и, подняв палец, дают жидкости свободно вытечь из пипетки. Отобрав очередную порцию раствора, пипетку ставят в штатив. По окончании работы пипетку тщательно промывают проточной водой, ополаскивают дистиллированной водой и помещают в специальный штатив.
При работе с автоматическими пипетками используют пластиковые наконечники. На нижний конец пипетки надевают наконечник, большим пальцем вдавливают поршень до первого упора, помещают наконечник в жидкость и отпускают поршень. Жидкость заполняет наконечник. Затем наконечник помещают в сосуд, в который требуется вылить жидкость, и, надавливают на поршень большим пальцем до второго упора. Жидкость струей выбрасывается из наконечника.
Каждый раствор берется своей пипеткой. Если во время выполнения определенного анализа приходится отбирать пипеткой один и тот же раствор несколько раз, то промывать пипетку или менять наконечник не нужно.
Работа с бюретками. Рабочий раствор (титрант) наливают в бюретку. Бюретку закрепляют в штатив в строго вертикальном положении. Затем бюретку наполняют раствором несколько выше верхней черты и открывают кран или зажим так, чтобы кончик бюретки наполнился раствором и вышли все пузырьки воздуха. Если из кончика бюретки пузырек не выходит, то, согнув каучуковую трубку, поднимают кверху кончик бюретки и открывают зажим. Пузырек быстро поднимается вверх и выходит. Если бюретка имеет кран, то удаляют пузырек, резко открыв кран и пустив большую струю раствора.
Подготовив бюретку и установив уровень жидкости немного выше нулевой черты, вынимают маленькую воронку, при помощи которой наполнялась бюретка, и доводят уровень жидкости в бюретке до нулевой черты. Воронку ставят на фильтровальную бумагу, чтобы не загрязнить ее посторонними веществами.
Для удобства отсчета за бюретку помещают лист белой бумаги, чтобы деления были лучше видны. Поверхность жидкости в бюретке представляется широкой вогнутой линией – мениском (рис.3.1). Отсчет проводится по нижнему краю мениска, при этом глаз наблюдателя должен находиться на уровне мениска.
Рис. 3.1. Отсчет объема жидкости в бюретке.
Наиболее часто употребляют бюретки вместимостью 25 или 50 мл. Бюретки калибруются в мл и десятых их долях. Нулевое деление помещается вверху бюретки. Хотя каждое, деление бюретки соответствует 0,1 мл, объем жидкости необходимо измерять с точностью до 0,03 мл (рис. 3.1). Если титрование ведется из бюретки вместимостью 50 мл, то точность отсчета будет равна 0,05 мл.
Объем расходуемого на титрование раствора не должен превышать вместимость одной бюретки (рекомендуется расходовать примерно 20-30 мл раствора).
Окончив титрование записывают объем раствора, затраченного на титрование. При окончании титрования оставшийся раствор выливают из бюретки. После этого бюретку тщательно моют водой и ополаскивают дистиллированной водой. Наполняют бюретку до самого верха дистиллированной водой и закрывают сверху перевернутым маленьким стаканом или пробиркой для предотвращения попадания пыли.

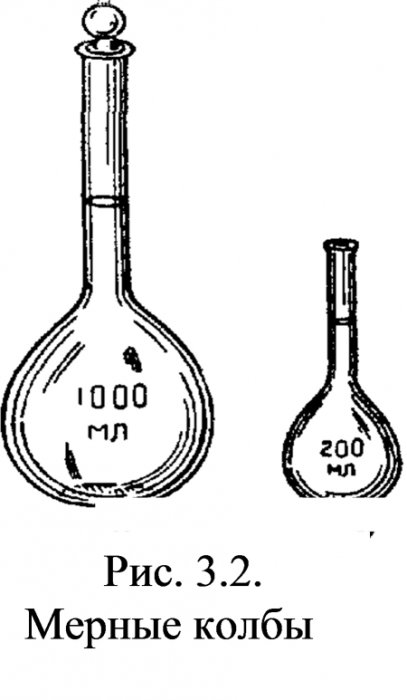

Мерные колбы. Мерные колбы используют для разбавления анализируемого раствора до определенного объема, а также для приготовления титрованных растворов (рис. 3.2). Мерные колбы представляют собой плоскодонные колбы с длинным узким горлышком, на которое нанесена круговая метка. Наполняют мерную колбу сначала через воронку, а под конец при помощи пипетки, жидкость из которой приливают по каплям до тех пор, пока нижний край мениска не коснется метки. После доведения объема раствора до метки колбу закрывают пробкой и раствор тщательно перемешивают.
Бюретка представляет собой стеклянную трубку цилиндрической формы, с нанесенными на нее делениями. В каталоге нашего интернет-магазина представлены бюретки с краном, без крана (с оливой), с двухходовым краном, с двухходовым краном и автонулем, а также микробюретки. Мы реализуем качественную продукцию по приемлемым ценам в Москве. Бюретки предназначены для точного измерения жидкостей в небольших объемах, а также для титрования. Нулевое значение шкалы размещено сверху. Емкости широко применяются в медицинских, биохимических и химических лабораториях.
Главными преимуществами использования бюреток являются: точность, удобство, безопасность. Внутреннее напряжение должно быть максимально снижено. Минимальное расстояние от нулевой отметки до верхней части — 50 мм. Благодаря обработке пламенем, уменьшается риск появления сколов. Объем раствора, расходуемого на титрование, не должен превышать вместимость одного сосуда. После окончания титрования, расход раствора записывают. Остатки жидкости сливают. Емкость тщательно промывают и ополаскивают в дистиллированной воде. Для предотвращения попадания пыли сосуд заполняют водой до верха и закрывают пробиркой или перевернутым стаканом.
Работники фармацевтической отрасли в своей деятельности не обходятся без бюреток. На первый взгляд, это довольно простое, однако, очень полезное лабораторное изделие. Бюретка служит для отмеривания жидкости определенного объема. Измерения можно проводить как с прозрачными, так и с непрозрачными растворами. Сегодня большей популярностью пользуется автоматическая бюретка с краном, которая обладает сверхточностью и может выдавать объем жидкости в 50 мл, а потому такие приборы часто используют в аналитической химии.
Бюретка представляет собой небольшой стеклянный сосуд, который изобрел французский физик и химик Гай-Люссак. Благодаря своей универсальности, такая химическая посуда просто незаменима при проведении экспериментов. Бюретки в лаборатории используют для точного определения небольших объемов веществ, а также для выполнения титрования.
Бюретка – что это такое?
– стеклянный сосуд цилиндрической формы с нанесенными на него делениями, оснащенный зажимом или краном.
Изготавливается емкость из специального стекла устойчивого к термическому и химическому воздействию. Верхняя часть посуды должна быть гладкой и иметь упрочняющий фланец. Кран и сливной кончик, в зависимости от вида сосуда, может быть как цельным, так и раздельным.
Если вы не знаете, что такое бюретка , важно заметить, что она применяется в лабораторных условиях для измерений объемов жидкостей или газов.
Существует несколько различных видов емкостей:
- без времени ожидания.
- с установленным временем ожидания.
На основании их объема выделяют:
- Микробюретки.
- Объемные бюретки.
Первый вид характеризуется небольшим объемом и наличием делений по 0.01 миллилитру. Такая особенность позволяет производить отсчет с точностью, равной 0.005 мл. В свою очередь, микробюретки подразделяются на три типа. Они состоят из самой колбы, резиновой груши, спускового крана и отводной трубки для удаления лишней жидкости. Чаще всего они применяются при проведении микро-количественного анализа.
Что касается объемных бюреток, то их цена деления составляет 0.1 мл, при этом они позволяют определить значение с точностью до 0.02 миллилитра. Одна из разновидностей такой посуды — бескрановая бюретка Мора. Ее особенность заключается в примирении зажима Мора. В него закладывается стеклянный шар или специальная палочка с шарообразным концом, а удаление жидкости происходит за счет нажатия на внутренний элемент.
Данный вид посуды, как правило, используется для растворов слабых щелочей, которые имеют свойство заедать притертые краны. Но у него есть и значительный недостаток, обусловленный тем, что с момента начала и конца выливания раствора резиновая трубка растягивается неодинаково. Погрешность устраняется путем использования плотного куска трубки и минимизации использования растворов, провоцирующих окисление каучука.
Еще один вид бюреток – с автоматическим нулем. Раствор в такую посуду подается снизу, а его избыток удаляется при помощи отводного отверстия с трубкой. В момент прекращения подачи жидкости, ее уровень автоматически устанавливается на верхнем срезе, первая метка обозначается как 1 мл.
Для чего используется бюретка?
Начинающие физики и химики иногда даже не знают, для чего используется бюретка и как она работает. Говоря о микробюретках, стоит отметить, что Банга – это один из самых распространенных видов посуды. Он закрепляется в лапке штатива. Верх посуды обязательно защищают для того, чтобы предотвратить испарение или попадание пыли. Для этого используют специальные пробки.
Емкость Гибшера заполняется путем открытия крана, который позволяет раствору по дополнительной трубке попасть в основную емкость. Избыток вещества, как правило, сливается через носик. Нулевой уровень в такой посуде устанавливается в момент касания раствором верхней грани. После достижения нулевого уровня, спуск раствора прекращается.
Анализируя, для чего нужна нужно отметить: она также используется для измерения небольших объемов жидкостей. Заполняется емкость за счет резиновой груши, а излишки вещества (при наличии) сливаются через боковую отводную трубку.
Объемные бюретки (например, бескрановой емкости Мора), заполняют через воронку. Также допускается нижнее наполнение, однако, для этого сосуд должен иметь двухходовой кран.
Особенности измерений
Контрольной точкой при измерениях всегда считают нижний край первого мениска, по нему же и происходит калибровка. Отсчет по верхнему краю допускается только для непрозрачных растворов. При этом, температура должна составлять 20 градусов по Цельсию.
Жидкости в бюретках отмеряются до нулевого деления, которое находится примерно на 5 миллилитров выше нужного уровня. При достижении этой отметки, для максимально точного измерения, ждут 15-20 секунд и подставляют сосуд, куда спускается излишек.
Для чего нужна бюретка в химии?
Конечно, для точного определения небольших объемов жидкостей при проведении исследований и титровании. Однако часто это трудно сделать из-за возникновения эффекта отражения.
Его проявление связано с тем, что у других видов химической посуды метка окружает горлышко, а у бюреток она нанесена только частично. Поэтому для максимально точных измерений используются дополнительные элементы. Так, на заднем фоне держат матовое стекло или картон.
Чаще всего в лабораторных условиях применяется бумага с нижней зарисованной частью. Для проведения измерений, делают несколько разрезов, чтобы надеть бумагу на сосуд. Как правило, верхняя часть заштрихованной полосы располагается на нижнем краю мениска, что позволяет повысить его четкость.
Бюретка – разновидность химической посуды, незаменимая в лабораторных условиях. Знание основных правил использования этой емкости позволит сделать точные измерения.
Купить бюретки
Вы всегда можете приобрести у нас, в компании , бюретки для своей лаборатории.
Правила работы с бюретками. Бюретку укрепляют в штативе в строго вертикальном положении. Перед каждым новым титрованием ее заполняют до верхнего (нулевого) деления, предварительно заполнив титрованным раствором нижний оттянутый конец бюретки или крана.
В момент отсчета показаний бюретки глаза экспериментатора должны находиться на уровне мениска (см. рис. 17).
Отсчет проводят по нижней части вогнутого или верхней части выпуклого мениска. Всякий раз установка уровня раствора на нулевое деление должна соответствовать способу отсчета уровня оставшегося в бюретке раствора.
Выливать жидкость из бюретки следует медленно, давая возможность всей жидкости стечь со стенок бюретки, что имеет особое значение при титровании неводными растворами. Под конец титрования раствор выливают по каплям. Титрование нужно выполнять несколько раз. За окончательный результат принимают среднюю величину, вычисляемую на основании ряда параллельных определений. Объем расходуемого на титрование стандартного раствора не должен превышать емкость бюретки. Титрование считается оконченным, когда разность параллельных определений превышает .
По окончании титрования остающийся в бюретке раствор сливают; после этого бюретку дважды ополаскивают дистиллированной водой, а затем, заполнив ее доверху водой, накрывают верхний конец бюретки колпачком для защиты от пыли. Перед употреблением сличают дистиллированную воду до сужения бюретки. Затем бюретку дважды ополаскивают тем раствором, которым будут титровать. Лишь после этого бюретку наполняют стандартным раствором.
Наполняют бюретки с помощью абсолютно чистой и сухой маленькой стеклянной воронки. После употребления воронку немедленно вынимают и ставят в штатив.
Очистка бюреток. Перед употреблением бюретки должны быть тщательно вымыты (так же, как мерные колбы). Ошибки, обусловливаемые загрязнением бюретки, могут достигать значительных величин. Наибольшие ошибки вызываются жировыми загрязнениями. Вследствие этого в процессе титрования на стенках бюретки остаются удерживаемые на стекле капли жидкости. При этом, разумеется, искажаются результаты измерений.
Во избежание попадания в бюретку маслянистых и жировых веществ нельзя применять грязную посуду, обильно смазывать стеклянный кран бюретки вазелином и закрывать при мытье посуды отверстие бюретки пальцами.
Указанной степени чистоты бюретки нельзя достичь только мытьем. Для окончательной очистки бюретки пропаривают водяным паром.
Проверка емкости бюретки. Действительная емкость бюретки и отдельные ее деления могут значительно отличаться от номинальной емкости и обозначений, нанесенных на бюретке. Поэтому перед употреблением следует проверить емкость бюретки. Так как объемы, соответствующие одинаковым делениям по всей длине бюретки, практически не могут быть равны вследствие того, что трубка бюретки обычно не бывает строго цилиндрической, то равным делениям бюретки в различных ее частях соответствуют неравные объемы вмещаемого бюреткой раствора.
Для нахождения точного объема жидкости, вмещаемой между определенными делениями бюретки, бюретку наполняют дистиллированной водой и устанавливают мениск на нулевом делении. Затем под бюретку подставляют бюкс, предварительно взвешенный с крышкой на аналитических весах с точностью до 0,001 г. В бюкс медленно сливают из бюретки определенный объем воды. После этого бюкс закрывают крышкой и снова взвешивают. Разность между массой бюкса с водой и массой пустого бюкса соответствует массе воды, вмещаемой в бюретке между делениями 0 и 5 при данной температуре. После этого снова наполняют бюретку дистиллированной водой до нулевого деления. Затем сливают в бюкс воды, которые взвешивают. Таким же способом взвешивают 15, 20, 25 и т. д. миллилитров воды.
С целью получения более точных результатов массу воды определяют три раза и берут среднее арифметическое трех взвешиваний. При этом пользуются следующей формой записи результатов взвешиваний:
При выполнении точных работ вносят соответствующие поправки и вычисляют точный объем вылитой жидкости.
Если вычесть из величины истинного объема бюретки величину объема, обозначенного на бюретке, то получим искомую поправку:
где — масса вылитой из бюретки воды, г; — кажущаяся плотность воды, .
Например, если вода, вылитая из бюретки между делениями , при 15° С весит 5,052 г, то поправка равняется:
Поправки вычисляют для каждых пяти миллилитров; данные записывают в таблицу. На основании данных полученной таблицы вычерчивают кривую поправок (рис. 29).
Рис. 29. Кривая поправок емкости бюретки.
По оси ординат откладывают величины поправок, по оси абсцисс — объемы, обозначенные на бюретке. По кривой находят поправки для любого объема бюретки.
Примерная форма записи поправок, вычисляемых при калибровании бюретки:
Номинальная емкость бюретки
Найдя нужную поправку, прибавляют (или вычитают, в зависимости от ее знака), ее величину к обозначенной на бюретке величине емкости и получают истинный объем раствора, помещающегося в бюретке или части ее.
Например, если на титрование пошло , истинный объем раствора равен если на титрование пошло , истинный объем раствора составляет и т. д.
Определение объема капли растворителя. Очень полезно в начале пользования бюреткой определить средний объем капли вытекающего из нее растворителя. При употреблении водных растворов определяют объем капли воды. Определение ведут следующим образом. Наливают растворитель в бюретку. Устанавливают уровень жидкости на нуль. Подставляют под бюретку колбу или стакан и очень медленно, ведя счет каплям, сливают жидкость из бюретки. Отсчитав 100 капель, закрывают кран бюретки и измеряют объем вытекшего растворителя. Отмеренный объем жидкости делят на 100 и вычисляют объем одной капли применяемого растворителя.
Зная объем капли растворителя, можно вносить необходимые поправки при вычислении результатов титрования.
