Pci8402 в плате iskaa3481 что это такое

Что такое PCI Express?

Старая видеокарта с интерфейсом AGP

Как работает PCI Express?

Какие типы карт PCI Express существуют?

Каковы различные форматы PCI Express?

Порт PCI Express Показаны различные контроллеры на материнской плате

Размеры PCIe: x16, x8, x4, и x1

Количество контактов	Длина
PCI Express x1	18	25 мм
PCI Express x8	49	56 мм
PCI Express x16	82	89 мм

Графическая карта radeon с интерфейсом x16 Видеокарта Radeon с интерфейсом PCI-Express x16

Версия PCIe: 4.0, 3.0, 2.0 и 1.0

Пропускная способность (на полосу)	Пропускная способность (на полосу в слоте x16)
PCI Express 1.0	2 Гбит/с (250 МБ/с)	32 Гбит/с (4000 МБ/с)
PCI Express 2.0	4 Гбит/с (500 МБ/с)	64 Гбит/с (8000 МБ/с)
PCI Express 3.0	7.877 Гбит/с (984,625 МБ/с)	126,032 Гбит/с (15754 МБ/с)
PCI Express 4.0	15.752 Гбит/с (1969 МБ/с)	252,032 Гбит/с (31504 МБ/с)

Видеоустройство vr Очки виртуальной реальности VR

Основной BIOS и EC-BIOS должны быть рабочие.
Мультиконтроллер запитан, работает его кварц и мульт вычитывает содержимое BIOS
ACIN = 3.3 V
LID_SW# = 3.3V (крышка ноутбука открыта)
EC_RST# = 3.3V (мульт снимает RESET с южного моста)
Южный мост снимает сигналы PM_SLP_S3# и SLP_S5#, то есть, на них устанавливается 3.3V
При нажатии кнопки включения сигнал ON/OFFBTN# падает до нуля и этот же сигнал транслируется в PBTN_OUT#

ALL_SYSTEM_PWRGD (68 мульт)
SUS_PWRGD (67 мульт)
VRM_PWRGD (1 ISL6262)
Входящие сигналы указывают на выработку сигнала PowerGood и наличие питания Suspend режима и питания на VRM регуляторе ISL6262. Это значит, мост и процессор запитаны.
Сигналы H_CPURST#_XDP и H_PWRGD_XDP разрешают работу процессора.
PWR_SW# — сигнал с кнопки включения
CPU_VRON — включения питания на CPU
PM_RSMRST# — снимает RESET с моста
PM_SUSB# — хаб PCH должен выдать сигналы PM_SUSC# и PM_SUSB# идущие на мульт, а мульт в ответ выдать сигналы SUSC_EC# и SUSB_EC#
PM_PWROK — сигнал на хаб, что питание в норме
PM_CLKRUN# — сигнал на запуск тактирования
PM_PWRBTN# — сигнал на включение южного моста
VSUS_ON — сигнал включения дежурного питания на силовых ключах
EC_CLK_EN (CLK_EN#) — разрешение тактирования на южный мост

Процедура включения материнской платы

ite-microcontroller Ищем неисправность в схеме управления питанием. Проверяем 19 V со входа , приходящие на микросхему зарядки (charger), например, MAX. Проверяем наличие дежурных напряжений +3VSUS и т.п. Через форфмирователи +3 V питание поступает на мультик — проверяем это питание на входе. Проверяем выходные сигналы мультика. В некоторых случаях слетает прошивка микроконтроллера. В этом случае, при наличии входных напряжений, нужные управляющие сигналы с микросхемы контроллера не формируются при нажатии кнопки питания.

Проверить питание мульта 3,3v (9 нога)
Проверить генерацию кварца (123 нога)
Проверить сигнал с кн.вкл. ON/OFF 3,3v/0,5v (32 нога)
Проверить АCCOF 0V (27 нога)
Проверить ACIN 3.1V (127 нога)
Проверить PBTN_OUT 0v/3,3v (117 нога)
Проверить сигнал 0v/3,3v (14 нога)
Проверить RSMRST 0v/3,3v (100 нога)
Проверить PWROK 0v/3,3v (104 нога)
Проверить SYSON 0v/3,3v (95 нога)
Проверить VRON 0v/3,3v (121 нога)
Проверить обмен мульта с югом 3,3v (77,78 нога)
Проверить обмен мульта с югом 0v/3,3v (79,80 нога)
Проверить генерацию PCICLK (12 нога)
Проверить сигнал 0v/3,3v (1,2,3 нога)
Проверить TP_CLK 0v/0,1v (87 нога)
Проверить TP_DATA 0v/5v (88 нога)
Проверить SUSP 0v/3,3v (116 нога)
Проверить VGA_ON 0v/3,3v (108 нога)

DPWROK_R — 3,3V
PM_RSMRST#PCH — 3,3V
PM_RSMRST#- 3,3V
SUS_PWRGD — 3,3V
5VSUS_PWRGD — 3,3V
ME_SUSPWRDNACK_R — 3.3V

Pci express x16 что можно подключить. Все о шине PCI и PCI Express – спецификации, различия и совместимость. Разъем для установки процессора или сокет

PCI Express это шина, которая используется для подключения разнообразных комплектующих к настольному ПК. С ее помощью подключают видеокарты, сетевые карты, звуковые карты, WiFi модули и другие подобные устройства. Разработку данной шины начала компания Intel в 2002 году. Сейчас разработку новых версий данной шины занимается некоммерческая организация PCI Special Interest Group.

На данный момент шина PCI Express полностью заменила такие устаревшие шины как AGP, PCI и PCI-X. Шина PCI Express размещается в нижней части материнской платы в горизонтальном положении.

В чем отличия PCI Express от PCI

PCI Express это шина, которая была разработана на основе шины PCI. Основные отличия между PCI Express и PCI лежат на физическом уровне. В то время как PCI использует общую шину, в PCI Express используется топология типа звезда. Каждое PCI Express устройство подключается к общему коммутатору отдельным соединением.

Программная модель PCI Express во многом повторяет модель PCI. Поэтому большинство существующих CI контроллеров могут быть легко доработаны для использования шины PCI Express.

Кроме этого, шина PCI Express поддерживает такие новые возможности как:

Горячее подключение устройств;
Гарантированная скорость обмена данными;
Управление потреблением энергии;
Контроль целостности передаваемой информации;

Как работает шина PCI Express

Для подключения устройств шина PCI Express использует двунаправленное последовательное соединение. При этом такое соединение может иметь одну (x1) или несколько (x2, x4, x8, x12, x16 и x32) отдельных линий. Чем больше таких линий используется, тем большую скорость передачи данных может обеспечить шина PCI Express. В зависимости от количества поддерживаемых линий размер сорта на материнской плате будет отличаться. Существуют слоты с одной (x1), четырьмя (x4) и шестнадцатью (x16) линиями.

Наглядная демонстрация размеров слота PCI Express и PCI

При этом любое PCI Express устройство может работать в любом слоте, если слот имеет такое же или большее количество линий. Это позволяет установить PCI Express карту с разъемом x1 в слот x16 на материнской плате.

Пропускная способность PCI Express зависит от количества линий и версии шины.

В одну/обе стороны в Гбит/с
Количество линий
x1	x2	x4	x8	x12	x16	x32
PCIe 1.0	2/4	4/8	8/16	16/32	24/48	32/64	64/128
PCIe 2.0	4/8	8/16	16/32	32/64	48/96	64/128	128/256
PCIe 3.0	8/16	16/32	32/64	64/128	96/192	128/256	256/512
PCIe 4.0	16/32	32/64	64/128	128/256	192/384	256/512	512/1024

Если Вам нужна в выборе видеокарты или , звоните и мы поможем!

Когда речь заходит о каких-либо интерфейсах в контексте компьютерных систем, нужно быть очень внимательным, дабы не «нарваться» на несовместимые интерфейсы для одних и тех же комплектующих в рамках системы.

К счастью, когда речь заходит относительно интерфейса PCI-Express для подключения видеокарты, проблем с несовместимостью практически не будет. В данной статье мы это более подробно разберем, а также поговорим относительно того, что же такое этот самый PCI-Express.

Для чего необходим PCI-Express и что это такое?

Начнем, как обычно, с самых азов. Интерфейс PCI-Express (PCI-E) – это средство взаимодействия, в данном контексте, состоящее из контролера шины и соответствующего слота (рис.2) на материнской плате (если обобщить).

Данный высокопроизводительный протокол используется, как уже было отмечено выше, для подключения видеокарты в систему. Соответственно, на материнской плате присутствует соответствующий слот PCI-Express, куда и устанавливается видеоадаптер. Ранее, видеокарты, подключались по интерфейсу AGP, но когда данного интерфейса, попросту говоря: «перестало хватать», на помощь пришёл PCI-E, о подробных характеристиках которого мы сейчас и поговорим.

Рис.2 (Слоты PCI-Express 3.0 на материнской плате)

Основные характеристики PCI–Express (1.0, 2.0 и 3.0)

Несмотря на то, что названия PCI и PCI-Express очень похожи, принципы соединения (взаимодействия) у них кардинально отличаются. В случае PCI-Express используется линия – двунаправленное последовательное соединение, типа «точка-точка», данных линий может быть несколько. В случае с видеокартами и материнскими платами (не учитываем Cross Fire и SLI), которые поддерживают PCI-Express x16 (то есть большинство), можно запросто догадаться, что таких линий 16 (рис.3), довольно часто на материнских платах с PCI-E 1.0, можно было наблюдать второй слот x8, для работы в режиме SLI или Cross Fire.

Ну, а в PCI, устройство подключается к общей 32- х разрядной параллельной шине.

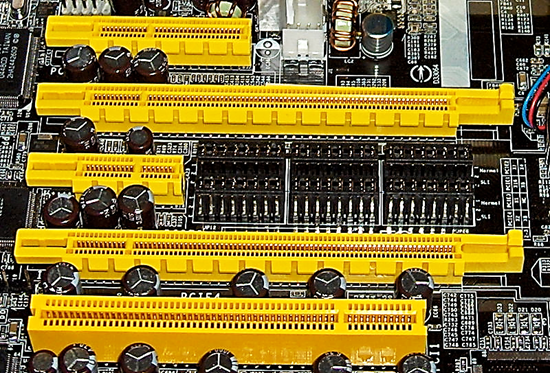

Рис. 3. Пример слотов с различным количеством линий

(как уже говорилось ранее, наиболее часто используется х16)

Для интерфейса пропускная способность составляет 2,5 Гбит/c. Эти данные нужны нам, чтобы отслеживать изменения этого параметра в различных версиях PCI-E.

Далее, версия 1.0 эволюционировала в PCI-E 2.0 . В результате данного преображения, мы получили в два раза большую пропускную способность, то есть 5 Гбит/c, но хотелось бы отметить, что в производительности графические адаптеры, особо не выиграли, так как это просто версия интерфейса. Большая часть производительности зависит от самой видеокарты, версия интерфейса может только незначительно улучшать или тормозить передачу данных (в данном случае «торможения» нет, и присутствует неплохой запас).

Точно так же в 2010 году, с запасом, был разработан интерфейс PCI-E 3.0 , на данный момент он используется во всех новых системах, но если у Вас все ещё 1.0 или 2.0, то не горюйте – ниже мы поговорим о относительно обратной совместимости различных версий.

В версии PCI-E 3.0, пропускная способность была увеличена в два раза по сравнению с версией 2.0. Также там было произведено немало технических изменений.

К 2015 году ожидается появление на свет PCI-E 4.0 , что для динамической IT-индустрии абсолютно неудивительно.

Ну да ладно, будем заканчивать с этими версиями и цифрами пропускной способности, и затронем очень важный вопрос обратной совместимости различных версий PCI-Express.

Обратная совместимость версий PCI-Express 1.0, 2.0 и 3.0

Данный вопрос волнует многих, особенно при выборе видеокарты для текущей системы. Так как довольствуясь системой с материнской платой, которая поддерживает PCI-Express 1.0, возникают сомнения, будет ли корректно работать видеокарта с PCI-Express 2.0 или 3.0? Да, будет, по крайней мере так обещают разработчики, которые обеспечили эту самую совместимость. Единственное то, что видеокарта, не сможет полностью раскрыться во всей красе, но потери производительности, в большинстве случаев, будут незначительны.

С точностью наоборот, можно преспокойно устанавливать видеокарты с интерфейсом PCI-E 1.0, в материнские платы, которые поддерживают PCI-E 3.0 или 2.0, тут вообще ничего не ограничивается, так что будьте спокойны по поводу совместимости. Если, конечно же, с другими факторами все в порядке, к таковым можно отнести недостаточно мощный блок питания и т.д.

В общем, мы довольно подробно поговорили относительно PCI-Express, что позволит вам избавиться от множества неясностей и сомнений по поводу совместимости и понимания различий в версиях PCI-E.

В настоящее время в сфере сложной электроники наблюдается активное и быстрое внедрение новых технологий, в результате чего некоторые компоненты системы могут устаревать и не подлежать обновлению и т. п.

В связи с этим приходится подключать к ним различные дополнения и , для чего нередко требуются те или иные переходники.

В данной статье мы рассмотрим переходник pci-e pci, то как он работает и какие особенности имеет.

Определение

Что же это за устройство и для чего оно нужно? Строго говоря, это шина ввода и вывода, которая подключается к персонального компьютера.

К самой этой шине, то есть к переходнику, можно подключить некоторое (различающееся в зависимости от конфигурации) количество внешних периферийных устройств.

С помощью последовательного соединения эти периферийные устройства подключаются к компьютеру.

Основной характеристикой такого устройства является его пропускная способность.

Именно она характеризует (в общем случае) качество работы, скорость ее и быстродействие компьютера и подключенных таким образом элементов.

Характеристика пропускной способности выражается в количестве линий соединения (от 1 до 32).

В зависимости от этой основной характеристики может значительно меняться и цена данного устройства. То есть, чем эта характеристика лучше (показатель выше), тем выше и стоимость такого устройства. Кроме того, многое зависит от статуса производителя, надежности оборудования и его долговечности. В среднем цена начинается от 250-500 рублей (за азиатские изделия с низкой пропускной способностью), до 2000 рублей (за европейские и японские устройства с высокой пропускной способностью).

Технические характеристики

С технической точки зрения такое устройство имеет три составные части:

Выше было написано об исключительной важности пропускной способности устройства для его нормального функционирования.

Что же такое пропускная способность? Чтобы ответить на этот вопрос необходимо понимать принцип действия такого переходника.

Он способен осуществлять одновременное двунаправленное (от карты к периферии и от периферии к карте) соединение оборудования.

При этом передача данных может происходить как по одной, так и по нескольким линиям.

Чем больше таких линий, тем стабильнее работает устройство, тем выше его пропускная способность и тем более быстродейственным будет периферийное оборудование.

Важно! В зависимости от количества линий устройство может иметь различные конфигурации: х1, х2, х4, х8,х12, х16, х32. Цифра указывает непосредственно на количество полос для двусторонней одновременной передачи информации. Каждая из таких полос состоит из двух пар проводов (для передачи в двух направлениях).

Как видно из описания, эта конфигурация значительно влияет на стоимость устройства.

Но какое прикладное значение она имеет, действительно ли есть смысл тратиться дополнительно при покупке устройства?

Это напрямую зависит от того, сколько вы планируете подключить к материнской плате – чем их больше, тем более высокая пропускная способность необходима устройству для поддержания стабильной работы компьютера.

Шифрование

При такой системе передачи информации используется специфическая система защиты ее от искажений и потерь.

Этот метод защиты получил обозначение 8В/10В.

Смысл в том, что для передачи 8 бит необходимой информации должны быть использованы дополнительные 2 служебных бита для осуществления безопасности и защиты от искажений.

При работе такого адаптера, на компьютер постоянно передается 20% служебной информации, не несущей никакой нагрузки и пользователю не нужной. Но именно она, хотя и нагружает (впрочем, совсем незначительно) , обеспечивает стабильность работы шины и периферийных устройств.

История

В начале 2000-х годов активно использовался слот расширения AGP, именно с его помощью устанавливались .

Но, в какой-то момент была достигнута максимальная технически возможная его производительность и появилась необходимость в создании адаптера нового типа.

И скоро появился PCI-E – это был 2002 год.

Сразу же появилась необходимость в адаптере, который позволял бы устанавливать новые графические решения в устаревший слот расширения или наоборот.

Потому в 2002 году многие разработчики и производители всерьез занялись созданием такого адаптера.

На тот момент устройство имело одно важное качество – возможность модернизировать ПК, потратив на это минимальные суммы, ведь вместо замены материнской платы достаточно было относительно недорогого переходника.

Но разработка не увенчалась успехом, так как на тот момент стоили почти так же, как первые переходники, а потому возникла необходимость в разработке более простой конфигурации адаптера.

Интересно, что производители также последовательно увеличивали пропускную способность таких устройств. Если для первых конфигураций она составляла не более 8 Гб/с, то для второй уже 16 Гб/с, а для третьей – 64 Гб/с. Это отвечало требованиям возрастающих нагрузок, появляющихся из-за модернизации периферийных устройств.

При этом, слоты с разной скоростью передачи совместимы с любыми устройствами менее «скоростного» уровня.

То есть, если подключить к слоту третьего поколения графическую платформу второго или первого поколения, то слот автоматически переключится на иной скоростной режим, соответствующий подключенному устройству.

Отличия PCI и PCI-E

Какие специфические отличия имеются у этих двух конфигураций?

По своим техническим и эксплуатационным характеристикам PCI похож на AGP, тогда как PCI-E – принципиально новая разработка.

Тогда как PCI обеспечивает параллельную передачу информации, PCI-E – последовательную, за счет чего достигается значительно более высокая скорость передачи информации и быстродействие даже с учетом применения адаптера.

Зачем нужен?

Зачем нужен такой адаптер и для чего он может применяться, можно ли обойтись без него?

Нужно понимать, что большинство пользователей обходятся без этого оборудования потому, что оно не является необходимым даже на старых, подверженных существенному износу, компьютерах.

Это дополнительное оборудование, которое в ряде случаев улучшить функционал вашего ПК, но без которого вполне может обойтись рядовой пользователь.

По сути, использование такого переходника дает только одно основное преимущество – возможность подключения к карте памяти некоторого количества периферийных устройств, тогда как напрямую столь много их подключить невозможно. Например, таким способом можно подключить дискретную видео- или в дополнение к основной.

Также достаточно удобной возможностью может быть одновременное быстрое отключение всех периферийных устройств при необходимости.

Например, в случае, когда снижается быстродействие компьютера или по иным причинам. В этом случае пользователю не надо длительное время программно отключать компоненты.

Недостатки и возможные проблемы

Существует ряд существенных недостатков этих устройств, и проблем, которые они могут вызвать в процессе функционирования.

Чаще всего, имеются следующие сложности:

Устройство достаточно крупное, потому оно не всегда помещается в миниатюрные ;
Из первого пункта автоматически вытекает второй – переходник не предназначен для работы с ноутбуками;
Стабильная работа многих устройств возможна только в сочетании с низкопрофильными картами;
Всегда присутствует вероятность сбоя, программной или технической (незначительной) несовместимости устройства с материнской платой вашего ПК (все осложняется тем, что большинство таких устройств заявлено универсальными, хотя со многими на самом деле работают менее стабильно, чем с другими);
Постоянно остаются занятыми некоторые объемы оперативной памяти ПК из-за .

Если существует необходимость подключить к материнской плате дополнительные устройства, то испробовать такой метод имеет смысл. Но нужно помнить, что нормальная стабильная работа возможна только с качественными и производительными материнской платой, и периферийным устройством.

Стандарт PCI Express является одной из основ современных компьютеров. Слоты PCI Express уже давно занимают прочное место на любой материнской плате декстопного компьютера, вытесняя другие стандарты, например, такие как PCI. Но даже стандарт PCI Express имеет свои разновидности и отличающийся друг от друга характер подключения. На новых материнских платах, начиная примерно с 2010 года, можно увидеть на одной материнской плате целую россыпь портов, обозначенных как PCIE или PCI-E , которые могут отличаться по количеству линий: одной x1 или нескольких x2, x4, x8, x12, x16 и x32.

Итак, давайте выясним почему такая путаница среди казалось бы простого периферийного порта PCI Express. И какое предназначение у каждого стандарта PCI Express x2, x4, x8, x12, x16 и x32?

Что такое шина PCI Express?

В далеких 2000-х, когда состоялся переход с устаревающего стандарта PCI (расш. — взаимосвязь периферийных компонентов) на PCI Express, у последнего было одно огромное преимущество: вместо последовательной шины, которой и была PCI, использовалась двухточечная шина доступа. Это означало, что каждый отдельный порт PCI и установленные в него карты, могли в полной мере использовать максимальную пропускную способность не мешая друг другу, как это происходило при подключении к PCI. В те времена количество периферийных устройств, вставляемых в карты расширения, было предостаточно. Сетевые карты, аудио карты, ТВ-тюнеры и так далее — все требовали достаточное количество ресурсов ПК. Но в отличие от стандарта PCI, использовавшего для передачи данных общую шину с подключением параллельно нескольких устройств, PCI Express, если рассматривать в общем, является пакетной сетью с топологией типа звезда.

Читать:

П 3 сколько клеток

PCI Express x16, PCI Express x1 и PCI на одной плате

С точки зрения непрофессионала, представьте свой настольный ПК в качестве небольшого магазина с одним, двумя продавцами. Старый стандарт PCI был как гастроном: все ожидали в одной очереди, чтобы их обслужили, испытывая проблемы со скоростью обслуживания с ограничением в лице одного продавца за прилавком. PCI-E больше похож на гипермаркет: каждый покупатель движется за продуктами по своему индивидуальному маршруту, а на кассе сразу несколько кассиров принимают заказ.

Очевидно, что гипермаркет по скорости обслуживания выигрывает в несколько раз у обычного магазина, благодаря тому, что магазин не может себе позволить пропускную способность больше чем один продавец с одной кассой.

Также и с выделенными полосами передачи данных для каждой карты расширения или встроенными компонентами материнской платы.

Влияние количества линий на пропускную способность

Теперь, чтобы расширить нашу метафору с магазином и гипермаркетом, представьте, что каждый отдел гипремаркета имеет своих кассиров, зарезервированных только для них. Вот тут-то и возникает идея нескольких полос передачи данных.

PCI-E прошел множество изменений со времени своего создания. В настоящее время новые материнские платы обычно используют уже 3 версию стандарта, причем более быстрая 4 версия становится все более распространенной, а версия 5 ожидается в 2019 году. Но разные версии используют одни и те же физические соединения, и эти соединения могут быть выполнены в четырех основных размерах: x1, x4, x8 и x16. (x32-порты существуют, но крайне редко встречаются на материнских платах обычных компьютерах).

Различные физические размеры портов PCI-Express позволяют четко разделить их по количеству одновременных соединений с материнской платой: чем больше порт физически, тем больше максимальных подключений он способен передать на карту или обратно. Эти соединения еще называют линиями . Одну линию можно представить как дорожку, состоящею из двух сигнальных пар: одна для отправки данных, а другая для приема.

Различные версии стандарта PCI-E позволяют использовать разные скорости на каждой полосе. Но, вообще говоря, чем больше полос находится на одном PCI-E-порту, тем быстрее данные могут перетекать между периферийной и остальной частью компьютера.

Возвращаясь к нашей метафоре: если речь идёт об одном продавце в магазине, то полоса x1 и будет этим единственным продавцом, обслуживающим одного клиента. У магазина с 4-мя кассирами — уже 4 линии х4 . И так далее можно расписать кассиров по количеству линий, умножая на 2.

Различные карты PCI Express

Типы устройств, использующих PCI Express x2, x4, x8, x12, x16 и x32

Для версии PCI Express 3.0 общая максимальная скорость передачи данных составляет 8 ГТ/с, В реальности же скорость для версии PCI-E 3 чуть меньше одного гигабайта в секунду на одну полосу.

Таким образом, устройство, использующее порт PCI-E x1, например, маломощная звуковая карта или Wi-Fi-антенна смогут передавать данные с максимальной скоростью в 1 Гбит/с.

Карта, которая физически подходит в более крупный слот — x4 или x8 , например, карта расширения USB 3.0, сможет передавать данные в четыре или восемь раз быстрее соответственно.

Скорость передачи портов PCI-E x16 теоретически ограничивается максимальной полосой пропуская в размере около 15 Гбит/с. Этого более чем достаточно в 2017 года для всех современных графических видеокарт, разработанных NVIDIA и AMD.

Большинство дискретных видеокарт используют слот PCI-E x16

Протокол PCI Express 4.0 позволяет использовать уже 16 ГТ/с, а PCI Express 5.0 будет задействовать 32 ГТ/с.

Но в настоящее время не существует компонентов, которые смогли бы использовать такое количество полос с максимальной пропускной способностью. Современные топовые графические карты обычно используют x16 стандарта PCI Express 3.0. Нет смысла использовать те же полосы и для сетевой карты, которая на порту x16 будет использовать только одну линию, так как порт Ethernet способен передавать данные только до одного гигабита в секунду (что, около одной восьмой пропускной способности одной PCI-E полосы — помните: восемь бит в одном байте).

На рынке можно найти твердотельные накопители PCI-E, которые поддерживают порт x4, но они, похоже, скоро будут вытеснены быстро развивающимся новым стандартом M.2. для твердотельных накопителей, которые также могут использовать шину PCI-E. Высококачественные сетевые карты и оборудование для энтузиастов, такие как RAID-контроллеры, используют сочетание форматов x4 и x8.

Размеры портов и линий PCI-E могут различаться

Это одна из наиболее запутанных задач по PCI-E: порт может быть выполнен размером в форм-факторе x16, но иметь недостаточное количество полос для пропуска данных, например, всего например x4. Это связано с тем, что даже если PCI-E может нести на себе неограниченное количество отдельных соединений, все же существует практический предел пропускной способности полосы пропускания чипсета. Более дешевые материнские платы с более бюджетными чипсетами могут иметь только один слот x8, даже если этот слот может физически разместить карту форм-фактора x16.

Кроме того, материнские платы, ориентированные на геймеров, включают до четырех полных слотов PCI-E с x16 и столько же линий для максимальной пропускной способности.

Очевидно, это может вызывать проблемы. Если материнская плата имеет два слота размером x16, но один из них имеет только полосы x4, то подключение новой графической карты снизит производительность первой аж на 75%. Это, конечно, только теоретический результат. Архитектура материнских плат такова, что Вы не увидите резкого снижения производительности.

Правильная конфигурация двух графических видео карт должна задействовать именно два слота x16, если Вы хотите максимального комфорта от тандема двух видеокарт. Выяснить сколько линий на Вашей материнской плате имеет тот или иной слот поможет руководство на оф. сайте производителя.

Иногда производители даже помечают на текстолите материнской платы рядом со слотом количество линий

Нужно знать, что более короткая карта x1 или x4 может физически вписаться в более длинный слот x8 или x16. Конфигурация контактов электрических контактов делает это возможным. Естественно, если карта физически больше, чем слот, то вставить ее не получится.

Поэтому помните, при покупке карт расширения или обновления текущих необходимо всегда помнить как размер слота PCI Express, так и количество необходимых полос.

AGP-слот с защёлкой для графической карты.

Большинство графических карт в пользовательских ПК используют интерфейс Accelerated Graphics Port (AGP). У самых старых систем для той же цели применяется интерфейс PCI. Впрочем, на замену обоим интерфейсам призван PCI Express (PCIe). Несмотря на название, PCI Express является последовательной шиной, а PCI (без суффикса Express) — параллельной. В общем, шины PCI и PCI Express не имеют ничего общего, помимо названия.

Графическая карта AGP (сверху) и графическая карта PCI Express (снизу).

Материнские платы для рабочих станций используют слот AGP Pro, который обеспечивает дополнительное питание для прожорливых карт OpenGL. Впрочем, в него можно устанавливать и обычные графические карты. Однако AGP Pro так и не получил широкое признание. Обычно прожорливые графические карты комплектуются дополнительным гнездом питания — для той же вилки Molex, к примеру.

Дополнительное питание для графической карты: 4- или 6-контактное гнездо.

Дополнительное питание для графической карты: гнедо Molex.

Стандарт AGP пережил несколько обновлений.

Стандарт	Пропускная способность
AGP 1X	256 Мбайт/с
AGP 2X	533 Мбайт/с
AGP 4X	1066 Мбайт/с
AGP 8X	2133 Мбайт/с

Если вы любите копаться в «железе», то следует помнить о двух уровнях напряжения интерфейса. Стандарты AGP 1X и 2X работают на 3,3 В, в то время как AGP 4X и 8X требуют всего 1,5 В. Кроме того, существуют карты типа Universal AGP, которые подходят для разъёма любого типа. Чтобы предотвратить ошибочную установку карт, слоты AGP используют специальные выступы. А карты — прорези.

У верхней карты есть прорезь для AGP 3,3 В. В середине: универсальная карта с двумя вырезами (один для AGP 3,3 В, второй — для AGP 1,5 В). Снизу показана карта с вырезом справа для AGP 1,5 В.

Слоты расширения материнской платы: PCI Express x16 линий (сверху) и 2 PCI Express x1 линия (снизу).

Два слота PCI Express для установки двух графических карт nVidia SLi. Между ними можно заметить маленький слот PCI Express x1.

PCI Express является последовательным интерфейсом, и его не следует путать с шинами PCI-X или PCI, которые используют параллельную передачу сигналов.

PCI Express (PCIe) является самым современным интерфейсом для графических карт. В то же время, он подходит и для установки других карт расширения, хотя на рынке пока их очень мало. PCIe x16 обеспечивает в два раза большую пропускную способность, чем AGP 8x. Но на практике это преимущество так себя и не проявило.

Графическая карта AGP (сверху) в сравнении с графической картой PCI Express (снизу).

Сверху вниз: PCI Express x16 (последовательный), два интерфейса параллельной PCI и PCI Express x1 (последовательный).

Число линий PCI Express	Пропускная способность в одном направлении	Суммарная пропускная способность
1	256 Мбайт/с	512 Мбайт/с
2	512 Мбайт/с	1 Гбайт/с
4	1 Гбайт/с	2 Гбайт/с
8	2 Гбайт/с	4 Гбайт/с
16	4 Гбайт/с	8 Гбайт/с

PCI является стандартной шиной для подключения периферийных устройств. Среди них можно отметить сетевые карты, модемы, звуковые карты и платы захвата видео.

Среди материнских плат для широкого рынка больше всего распространена шина PCI стандарта 2.1, работающая на частоте 33 МГц и имеющая ширину 32 бита. Она обладает пропускной способностью до 133 Мбит/с. Производители так широко и не приняли шины PCI 2.3 с частотой до 66 МГц. Именно поэтому карт данного стандарта очень мало. Но некоторые материнские платы этот стандарт поддерживают.

Ещё одна разработка в мире параллельной шины PCI известна как PCI-X. Данные слоты чаще всего встречаются на материнских платах для серверов и рабочих станций, поскольку PCI-X обеспечивает более высокую пропускную способность для RAID-контроллеров или сетевых карт. К примеру, шина PCI-X 1.0 предлагает пропускную способность до 1 Гбит/с с частотой шины 133 МГц и разрядностью 64 бита.

Спецификация PCI 2.1 сегодня предусматривает напряжение питания 3,3 В. Левый вырез/выступ предотвращает установку старых 5-В карт, которые показаны на иллюстрации.

Карта с вырезом, а также PCI-слот с ключом.

RAID-контроллер для 64-битного слота PCI-X.

Классический 32-битный слот PCI сверху, а три 64-битных слота PCI-X снизу. Зелёный слот поддерживает ZCR (Zero Channel RAID).

PCI устройство — что это?

PCI устройство — оборудование, которое подключается по шине PCI к материнской платы для увеличения аппаратной функциональности ПК.

Важный момент. Вы можете в диспетчере заметить непонятное устройство PCI, что это может быть? Скорее всего было подключено какое-то устройство, но Windows его не смогла определить. Что делать? Нужно посмотреть в свойствах оборудование ИД и по этой информации поискать в интернете что это может быть за устройство.. также проверьте что вы установили драйвера на чипсет.

Разбираемся

PCI это специальная шина для подключения устройств к материнской плате. Раньше была просто PCI, сегодня уже присутствует обновленная версия — PCI-Express.

Я не буду вникать в детали как работает шина, а напишу более простыми словами. PCI это по факту разьемы, они расположены в нижней части материнской платы, внешне длинные, но есть и короткие. Чем короче размер тем меньше пропускная способность (скорость). Максимальная скорость нужна для видеокарты. А например для звуковой карты, сетевой, Wi-Fi адаптера достаточно и низкой скорости. PCI позволяет добавить в ПК новые устройства, тем самым расширив функциональность.

Но что именно можно установить на ПК через PCI, какие именно платы? Давайте посмотрим:

ТВ-тюнер.
Звуковая карта (может дать звук лучше качества).
Сетевая карта. Если встроенная вышла из строя или если нужна еще одна — можно добавить, установив карту в PCI-слот.
Конечно видеокарта. Можно установить даже несколько, это зависит от материнки.
Wi-Fi адаптер.
Дополнительные USB-порты, SATA-разьемы.

Это только пример того, что можно добавить. Устройств существует много, разные, при помощи PCI можно добавить новые возможности компьютеру.

Важно понимать — устройства PCI и PCI-Express несовместимы. Первый вариант — это устаревшая версия, а вторая — современная.

Старую версию PCI можно встретить на материнках 478, 775 сокета. Также относительно современные материнки тоже могут содержать этот разьем для поддержки старых устройств.

Видеокарт именно на PCI — очень и очень мало (потому что в те времена видеокарты подключались через разьем AGP). А вот на PCI-E — большинство (это современный интерфейс подключения видеокарты).

Примеры устаревших разьемов PCI (они идут одинаковы, нет разделения по скоростям):

Вверху видим AGP — именно в этот слот раньше устанавливалась видеокарты.

Примеры разьемов PCI-E современной материнки:

Зелеными стрелочками — это и есть современные PCI-E (те что синие имеют максимальную пропускную способность). А остальные — это устаревшие PCI. Некоторые модели содержат сразу два вида.

Еще раз — устаревшая версия PCI и современная PCI-E никак не совместима, вообще. Они физически отличаются ключом.

Пример сетевой карты для просто PCI:

А вот пример уже сетевой карты для PCI-E:

Второй пример — плата больше, но размер контактов такой же, потому что для сетевой, как и для звуковой, Wi-Fi адаптеров.. большой пропускной способности не нужно:

А вот для видеокарты (GPU) — пропускная способность важна, именно поэтому она содержит много контактов и устанавливается соответственно с длинный разьем PCI-E:

PS: выше на картинке — современная видеокарта, игровая, стоит недешево, греется тоже прилично и потребляет энергии много, на уровне процессора, а то и больше))

В названии PCI-E может быть цифра, например x1, что она значит? Это просто указывает на скорость. Чем больше цифра, тем больше пропускная способность:

Надеюсь данная информация оказалась полезной. Удачи и добра, до новых встреч друзья!
