Как начертить вид слева по двум видам

§ 80. Построение видов на чертеже

По содержанию и характеру выполнения виды разделяются на основные, дополнительные и местные.

ГОСТ 2.305—68 устанавливает следующее название основных видов, получаемых на основных плоскостях проекций (см. рис. 165): 7 — вид спереди (главный вид); 2 — вид сверху; 3 — вид слева;

4 — вид справа; 5 — вид снизу; б — вид сзади. В практике более широко применяются три вида: вид спереди, вид сверху и вид слева.

Основные виды обычно располагаются в проекционной связи между собой. В этом случае название видов на чертеже надписывать не нужно.

Если какой-либо вид смещен относительно главного изображения, проекционная связь его с главным видом нарушена, то над этим видом выполняют надпись по типу «А» (рис. 166).

Направление взгляда должно быть указано стрелкой, обозначенной той же прописной буквой русского алфавита, что и в надписи над видом. Соотношение размеров стрелок, указывающих направление взгляда, должно соответствовать приведенным на рис. 167.

Если виды находятся в проекционной связи между собой, но разделены какими-либо изображениями или расположены не на одном листе, то над ними также выполняют надпись по типу «А».

Дополнительный вид получается путем проецирования предмета или части его на дополнительную плоскость проекций, не параллельную основным плоскостям (рис. 168). Такое изображение необходимо выполнять в том случае, когда какая-либо часть предмета не изображена без искажения формы или размеров на основных плоскостях проекций. Дополнительная плоскость проекций в этом случае может быть расположена перпендикулярно одной из основных плоскостей проекций.

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим основным видом, обозначать его не нужно (рис. 168, а). В остальных случаях дополнительный вид должен быть отмечен на чертеже надписью типа «А» (рис. 168, б), а у свя-

занного с дополнительным видом изображения нужно поставить стрелку, указывающую направление взгляда, с соответствующим буквенным обозначением.

Дополнительный вид можно повернуть, сохраняя при этом положение, принятое для данного предмета на главном изображении. При этом к надписи нужно добавить знак (рис. 168, в).

Местным видом называется изображение отдельного, ограниченного места поверхности предмета (рис. 169).

Если местный вид расположен в непосредственной проекционной связи с соответствующими изображениями, то его не обозначают. В остальных случаях местные виды обозначаются подобно видам дополнительным, местный вид может быть ограничен линией обрыва («Б» на рис. 169).

§ 81. Построение третьего вида предмета по двум данным

Чтобы успешно выполнять и читать чертежи, надо научиться строить третье изображение (обычно — вид слева) предмета по двум данным его изображениям — главному виду и виду сверху, которые заданы на чертеже.

Прежде всего нужно выяснить форму отдельных частей поверхности изображенного предмета. Для этого оба заданных изображения нужно рассматривать одновременно. Полезно при этом иметь в виду, каким поверхностям соответствуют наиболее часто встречающиеся изображения: треугольник, четырехугольник, окружность, шестиугольник и т. д.

На виде сверху в форме треугольника могут изобразиться (рис. 170, а): треугольная призма 1, треугольная 2 и четырехугольная 3 пирамиды, конус вращения 4.

Изображение в виде четырехугольника (квадрата) могут иметь на виде сверху (рис. 170, б): цилиндр вращения 6, треугольная призма 8, четырехугольные призмы 7 и 10, а также другие предметы, ограниченные плоскостями или цилиндрическими поверхностями 9.

Форму круга могут иметь на виде сверху (рис. 170, в): шар 11, конус 12 и цилиндр 13 вращения, другие поверхности вращения 14.

Вид сверху в форме правильного шестиугольника имеет правильная шестиугольная призма (рис. 170, г), ограничивающая поверхности гаек, болтов и других деталей.

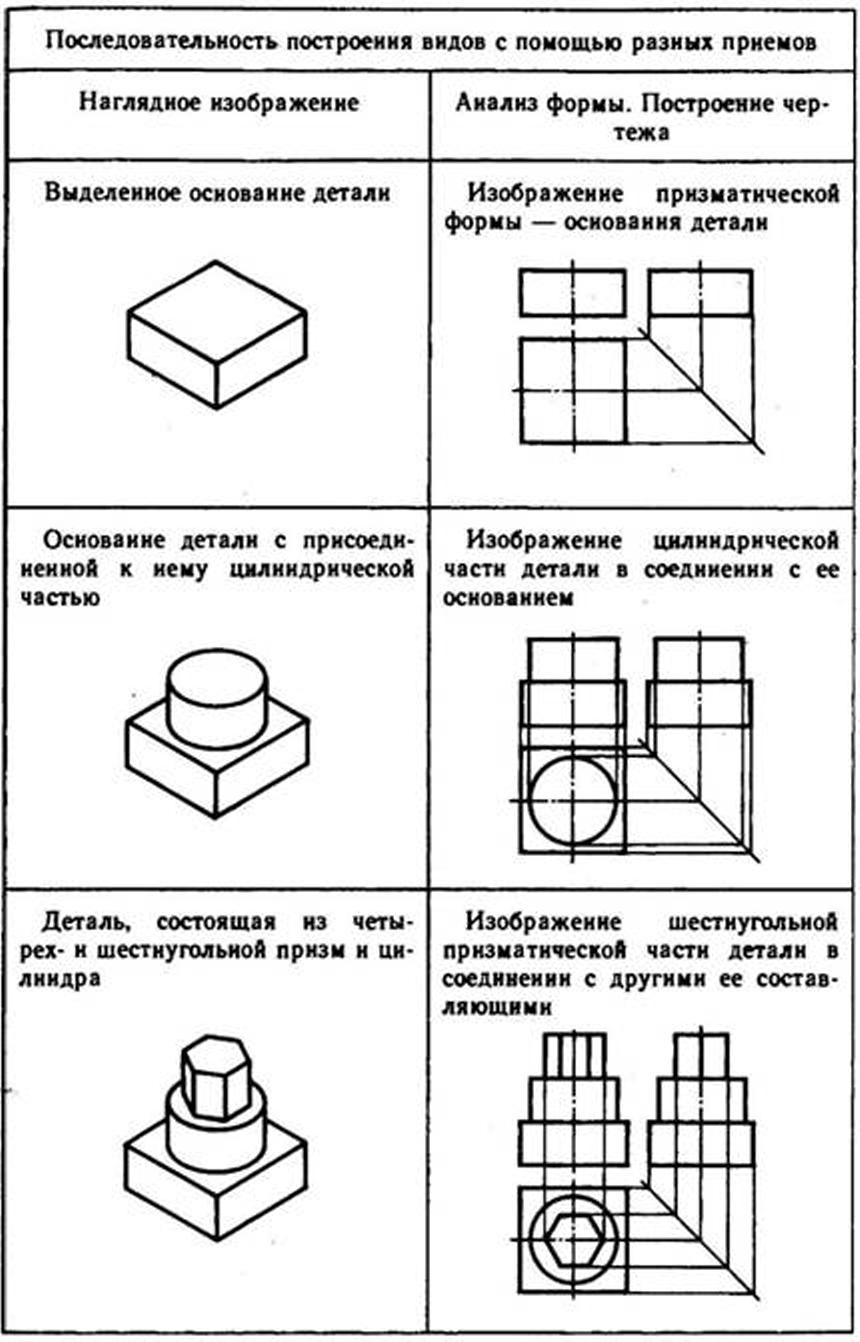

Определив форму отдельных частей поверхности предмета, надо мысленно представить изображение их на виде слева и всего предмета в целом.

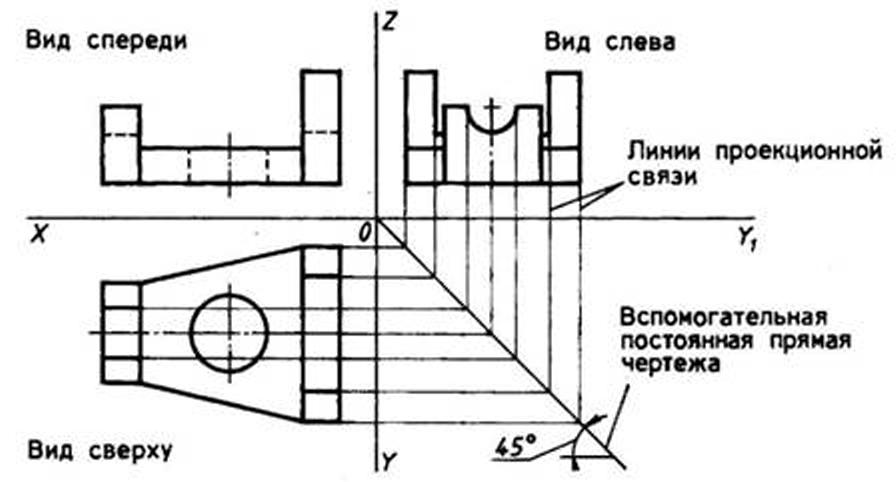

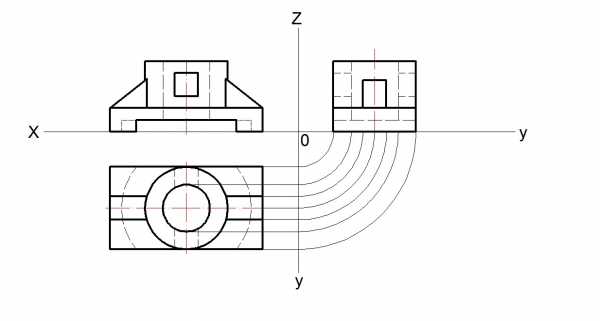

Для построения третьего вида необходимо определить, какие линии чертежа целесообразно принять за базовые для отчета размеров изображения предмета. В качестве таких линий применяют обычно осевые линии (проекции плоскостей симметрии предмета и проекции плоскостей оснований предмета). Разберем построение вида слева на примере (рис. 171): по данным главному виду и виду сверху построить вид слева изображенного предмета.

Сопоставив оба изображения, устанавливаем, что поверхность предмета включает в себя поверхности: правильной шестиугольной 1 и четырехугольной 2 призм, двух цилиндров 3 и 4 вращения и усеченного конуса 5 вращения. Предмет имеет фронтальную плоскость симметрии Ф ,которую удобно принять за базу отчета размеров по ширине отдельных частей предмета при построении его вида слева. Высоты отдельных участков предмета отсчитываются от нижнего основания предмета и контролируются горизонтальными линиями связи.

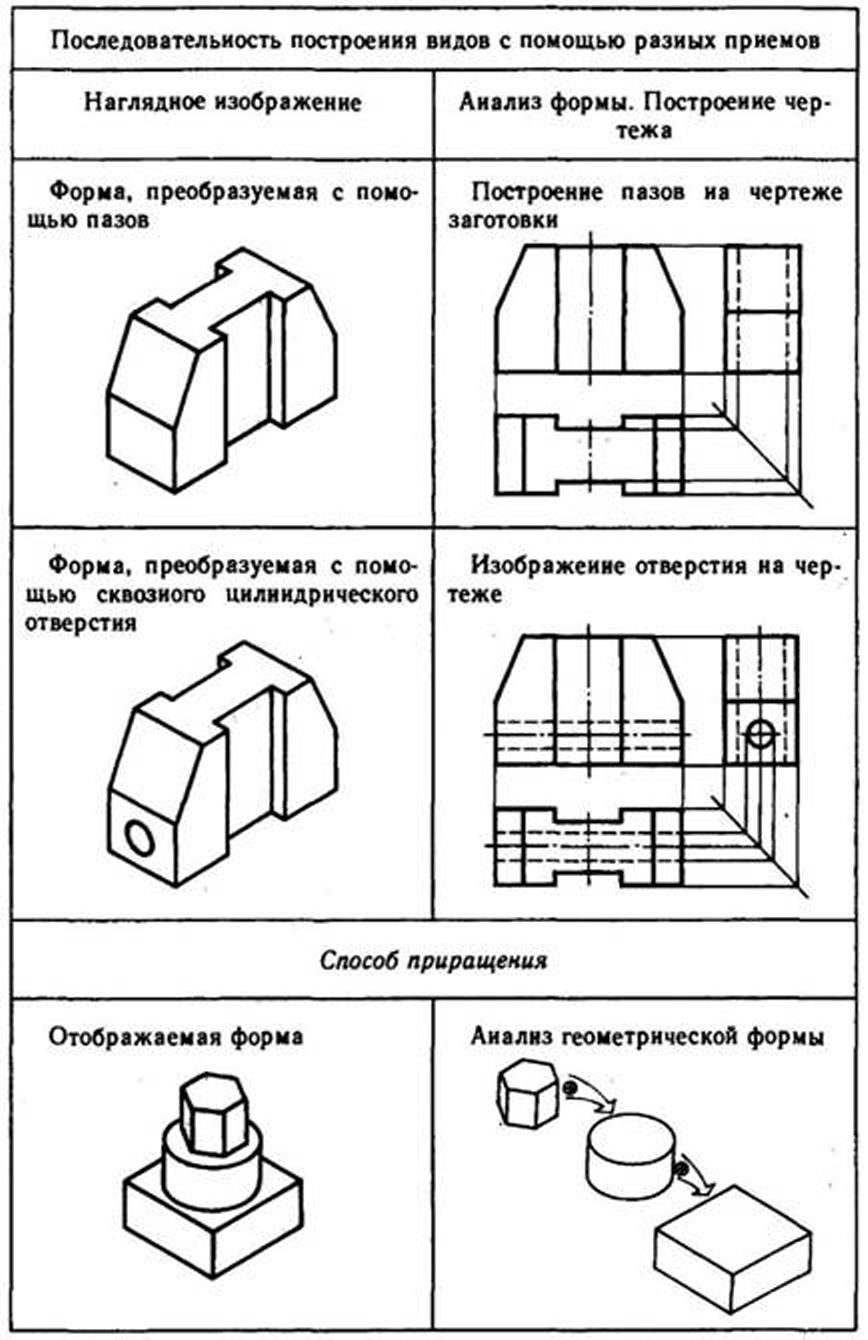

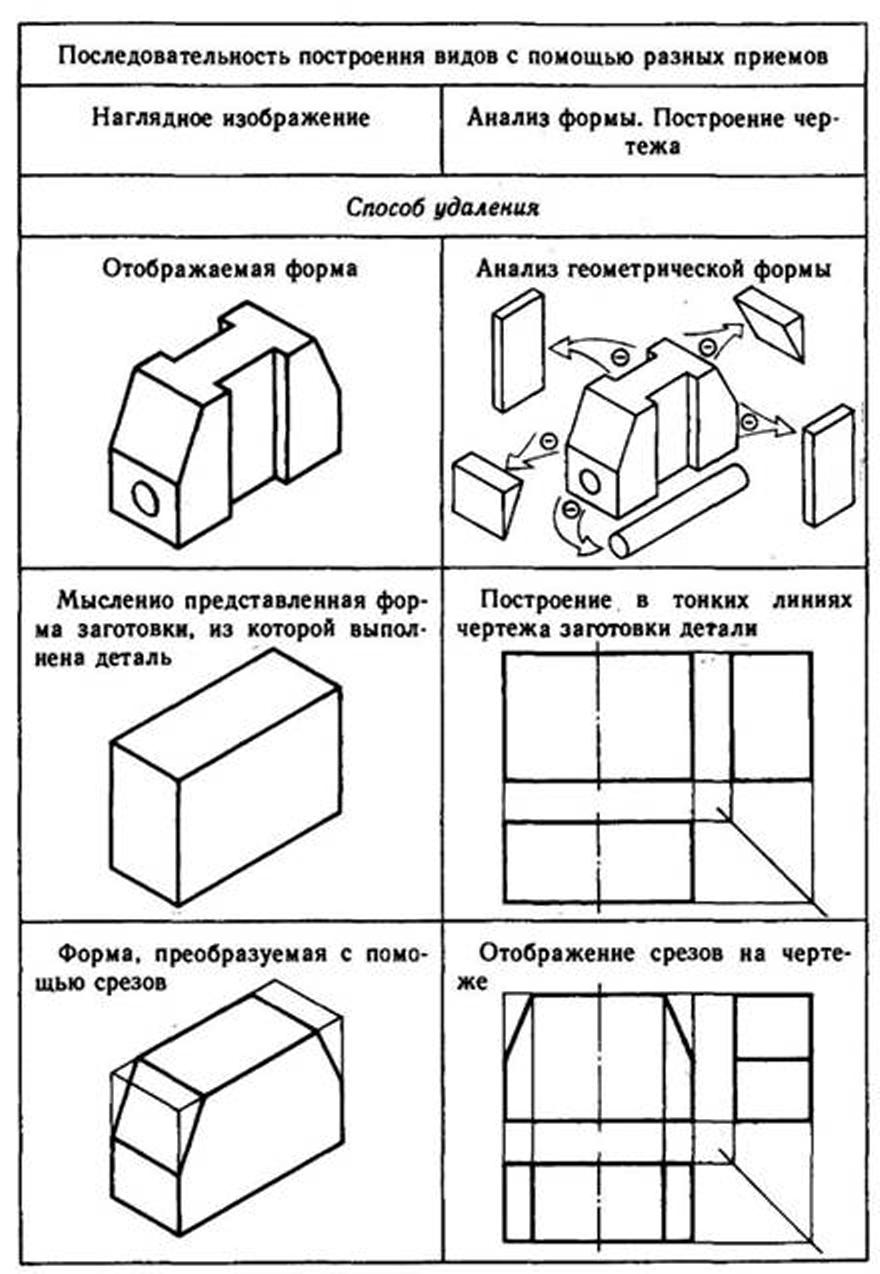

Форма многих предметов усложняется различными срезами, вырезами, пересечением со-

Рис. 171

ставляющих поверхности. Тогда предварительно нужно определить форму линий пересечения, а строить их нужно по отдельным точкам, вводя обозначения проекций точек, которые после выполнения построений могут быть удалены с чертежа.

На рис. 172 построен вид слева предмета, поверхность которого образована поверхностью вертикального цилиндра вращения, с T-образным вырезом в его верхней части и цилиндрическим отверстием с фронтально проецирующей поверхностью. В качестве базовых плоскостей взяты плоскость нижнего основания и фронтальная плоскость симметрии Ф. Изображение Г-образного выреза на виде слева построено с помощью точек контура выреза A В, С, D и Е, а линия пересечения цилиндрических поверхностей — с помощью точек К, L, М и им симметричных. При построении третьего вида учтена симметрия предмета относительно плоскости Ф.

Как начертить по двум видам вид слева – Как начертить вид слева?

Построение третьего вида и изометрии с вырезом четверти

Построение третьего вида и изометрии с вырезом четверти заключается в определении и построении видимых и невидимых линий, которые необходимы для обозначения выреза данной фигуры.

Для того чтобы приступить необходимо задание. В качестве примера было выбрано это задание:

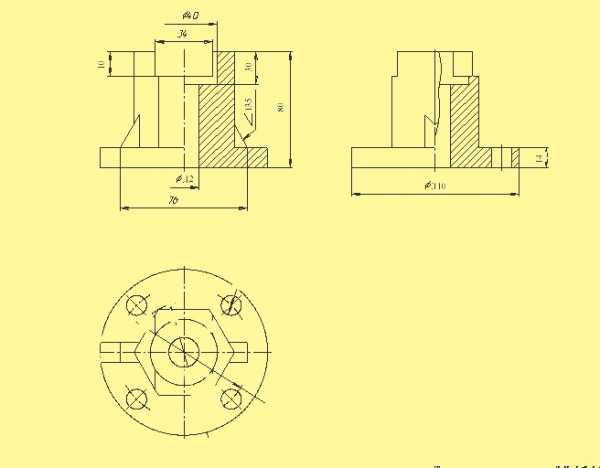

Рассмотрим более подробно шаг за шаг выполнение этого задания. Чертеж выполняется в следующей последовательности:

1.) Чертим вид спереди и вид сверху согласно заданию, указываем видимые и невидимые линии, затем переносим вспомогательные линии из вида сверху на вид слева. Вспомогательные линии строятся из крайних точек фигуры.

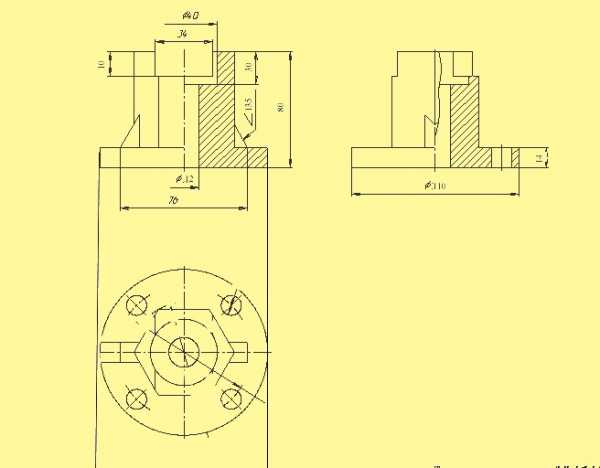

2.) Чертим вспомогательные линии из вида спереди на вид слева.

3.) Соединяем точки, полученные в результате пересечения вспомогательных линий.

4.) Чертим третий вид с соответствующими линиями чертежа, прочерчивая видимые и невидимые линии.

5.) Смотрим где есть пустоты в детали согласно линии на рисунке снизу и обозначаем их.

6.) Строим вырез согласно линии, указанной на рисунке. Смотрим где есть пустота и обозначаем ее.

7.) Обозначаем полую часть и неполую, т.е. чертим «штриховку».

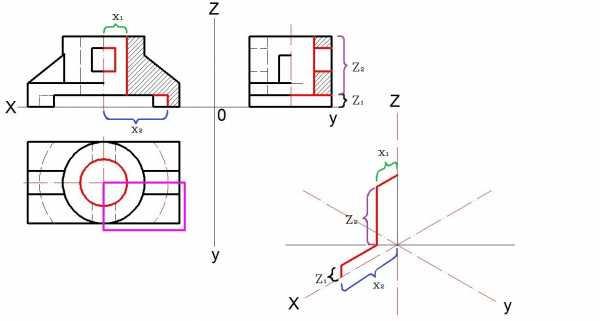

8.) Приступаем к построению изометрии с вырезом, для этого необходимо начертить осевые линии.

10.) Применяя методы построения овала и переноса линий на вид изометрии строим остальную часть детали. 11.) Затем обводим соответствующими линиями деталь.

изометрия с вырезом четверти

12.) Указываем штриховыми линиями ту часть, которую вырезали.

Пример решения этого задания имеет общий принцип построения для всех заданий подобного вида.

В виду того что при выполнении подобных заданий студентами все равно допускаются ошибки, мои вышеперечисленные пошаговые подсказки может не каждый поймет, для таких случаев я предлагаю просмотреть видео, в котором задание решается последовательно с указанием всех линий, показано как перенести размеры из трех видовых проекций на вид изометрии.

Но все же чтобы закрепить необходимо выполнить самостоятельно подобные задания несколько раз.

Пример выполненного чертежа смотрите здесь.

4.4. Примеры выполнения чертежей с разрезами

Для полуцилиндров необходимо указать радиус основания и высоту. Их высота совпадает с высотой параллелепипеда. Она уже есть. Радиус ставим на виде сверху.

Усечённый конус характеризуется диаметрами двух оснований и высотой. Высоту указывать не надо, так как она равна разности между высотами всей детали и её основания. Поскольку высота нижней части указана на виде слева, то там же покажем и диаметры оснований конуса.

Измерениями цилиндра являются его диаметр и высота. Высота цилиндра совпадает с габаритным размером – высотой всей детали. Так как она указана на главном виде, туда же ставим и диаметр цилиндра.

На этом простановка размеров закончена. Итоговый чертёж детали представляет собой совокупность изображений рис. 103 и рис. 102, б.

Врассмотренном выше примере с опорой работа над чертежом началась с технического рисунка. Но если условие будет задано двумя проекциями, то это не меняет сути дела. Методика работы над чертежом остаётся прежней. Модели геометрических тел уже были представлены в разделе

3.7.Поэтому по двум заданным проекциям детали несложно представить, из каких геометрических тел она состоит.

Рассмотрим несколько примеров выполнения чертежей, не останавливаясь на методике их исполнения, поскольку она подробно проработана

вразделе 4.3. Чертежи будут сопровождаться комментариями, указывающими на различие каждого последующего чертежа от предыдущего.

Во всех примерах исходными условиями являются главный вид и вид сверху, без разреза, с невидимыми контурами. Все размеры стоят на этих двух видах.

П р и м е р 1 (рис. 104)

Деталь состоит из параллелепипеда со срезанными с четырёх сторон углами в форме трёхгранных призм, цилиндра, шестигранной призмы. Сквозное отверстие представлено четырёхгранной призмой.

Фронтальный и профильный разрезы – осевые, поэтому они не обозначены. Изображения вида и разреза симметричные, поэтому совмещены половина вида с половиной разреза.

Впредыдущем примере вид от разреза отделялся осевой линией. В этом случае на линию раздела попало ребро, поэтому пришлось воспользоваться тонкой волнистой линией. На профильной проекции линия обрыва проведена со стороны вида, так как ребро относится к разрезу. Слева до линии обрыва показан вид, справа после линии обрыва – разрез. Если ребро имеется и на виде, и на разрезе, то линию обрыва можно провести так, как показано на главном виде.

Как построить третью проекцию �� построение третьих проекций по двум данным �� Математика

• – лист ватмана;
• – чертежные принадлежности;
• – чертежная доска.

Выберите формат листа, на котором будет выполняться чертеж – в соответствии с ГОСТ 9327-60. Формат должен быть таким, чтобы на листе можно было разместить основные виды детали в соответствующем масштабе, а также все необходимые разрезы и сечения. Для несложных деталей выбирают формат А4 (210х297 мм) или А3 (297х420 мм). Первый может располагаться своей длинной стороной только вертикально, второй – вертикально и горизонтально.

Начертите рамку чертежа, отступив от левого края листа 20 мм, от остальных трех – 5 мм. Начертите основную надпись – таблицу, в которую заносятся все данные о детали и чертеже. Ее размеры определяются ГОСТ 2.108-68. Ширина основной надписи является неизменной – 185 мм, высота варьируется от 15 до 55 мм в зависимости от назначения чертежа и вида учреждения, для которого он выполняется.

Выберите масштаб главного изображения. Возможные масштабы определяются ГОСТ 2.302-68. Их следует выбрать такими, чтобы на чертеже хорошо просматривались все основные элементы детали. Если при этом некоторые места просматриваются не достаточно ясно, их можно вынести отдельным видом, показав с необходимым увеличением.

Выберите главное изображение детали. Оно должно представлять собой такое направление взгляда на деталь (направление проецирования), с которого ее конструкция раскрывается наиболее полно. В большинстве случаев главным изображением является положение, в котором деталь находится на станке во время выполнения основной операции. Детали, имеющие ось вращения, располагаются на главном изображении, как правило, таким образом, чтобы ось имела горизонтальное положение. Главное изображение располагается в верхней части чертежа слева (если имеется три проекции) или близко к центру (при отсутствии боковой проекции).

Определите расположение остальных изображений (вида сбоку, сверху, сечений, разрезов). Виды детали образуются ее проецированием на три или две взаимно перпендикулярные плоскости (метод Монжа). При этом деталь должна располагаться таким образом, чтобы большинство или все ее элементы проецировались без искажения. Если какой-то из этих видов является информационно излишним, не выполняйте его. Чертеж должен иметь только те изображения, которые необходимы.

Выберите разрезы и сечения, которые необходимо выполнить. Их отличие друг от друга состоит в том, что на разрезе показывается и то, что находится за секущей плоскостью, в то время как на сечении отображает только то, что располагается в самой плоскости. Секущая плоскость может быть ступенчатой и ломаной.

Приступите непосредственно к черчению. При начертании линий руководствуйтесь ГОСТ 2.303-68, в котором определяются виды линий и их параметры. Располагайте изображения друг от друга на таком расстоянии, чтобы оставалось достаточно места для простановки размеров. Если плоскости разрезов проходят по монолиту детали, штрихуйте сечения линиями, идущими под углом 45°. Если при этом линии штриховки совпадают с основными линиями изображения, можно чертить их под углом 30° или 60°.

Начертите размерные линии и проставьте размеры. При этом руководствуйтесь следующими правилами. Расстояние от первой размерной линии до контура изображения должно быть не менее 10 мм, расстояние между соседними размерными линиями – не менее 7 мм. Стрелки должны иметь длину около 5 мм. Написание цифр осуществляйте в соответствии с ГОСТ 2.304-68, их высоту принимайте равной 3,5-5 мм. Цифры размещайте ближе к середине размерной линии (но не на оси изображения) с некоторым смещением относительно цифр, проставленных на соседних размерных линиях.

Как начертить третий вид | Сделай все сам

Полный технический чертеж содержит как минимум три проекции. Впрочем знание представить себе объект по двум проекциям требуется как от технолога, так и от квалифицированного рабочего. Именно следственно в экзаменационных билетах в технических вузах и колледжах непрерывно встречаются задачи на построение третьего вида по двум заданным. Дабы благополучно исполнить сходственное задание, нужно знать условные обозначения, принятые в техническом черчении.

Вам понадобится

• – лист бумаги;
• – 2 проекции детали;
• – чертежные инструменты.

Инструкция

1. Тезисы построения третьего вида идентичны для классического черчения, составления эскиза и построения чертежа в одной из предуготовленных для этого компьютерных программ. Раньше каждого проанализируйте заданные проекции. Посмотрите, какие именно виды вам даны. Когда речь идет о 3 видах, то это общая проекция, вид сверху и вид слева. Определите, что именно вам дано. Сделать это дозволено по расположению чертежей. Вид слева располагается с правой стороны от общего, а вид сверху — под ним.

2. Установите проекционную связь с одним из заданных видов. Сделать это дозволено, продлив горизонтальные линии, ограничивающие силуэт предмета, вправо, когда требуется возвести вид слева. Если речь идет о виде сверху, продолжите вниз вертикальные линии. В любом случае один из параметров детали у вас на чертеже появится механически.

4. Посмотрите, имеет ли деталь выступы, пустоты, отверстия. Это все подмечено на общей проекции, которая по определению должна давать максимально точное представление о предмете. Верно так же, как и при определении всеобщего силуэта детали в третьей проекции, установите проекционную связь между разными элементами. Остальные параметры (скажем, расстояние от центра отверстия до края детали, глубину выступа и т. п.) обнаружьте на виде сбоку либо сверху. Постройте надобные элементы, рассматривая обнаруженные вами мерки.

5. Дабы проверить, насколько верно вы совладали с заданием, испробуйте начертить деталь в одной из аксонометрических проекций. Посмотрите, насколько разумно располагаются вычерченные вами элементы третьего вида на объемной проекции. Дюже может быть, что придется внести в чертеж какие-то коррективы. Подмогнуть проверить ваше построение может и рисунок с учетом перспективы

Одна из самых интересных задач начертательной геометрии – построение третьего вида при заданных 2-х. Она требует вдумчивого подхода и мелочного измерения расстояний, следственно не неизменно дается с первого раза. Тем не менее, если скрупулезно следовать рекомендованной последовательности действий, возвести 3-й вид абсолютно допустимо, даже без пространственного воображения.

Вам понадобится

• – лист бумаги;
• – карандаш;
• – линейка либо циркуль.

Инструкция

1. В первую очередь постарайтесь по двум имеющимся вида м определить форму отдельных частей изображенного предмета. Если на виде сверху изображен треугольник, то это может быть треугольная призма, конус вращения, треугольная либо четырехугольная пирамида. Форму четырехугольника могут принять цилиндр, четырехугольная либо треугольная призма либо другие предметы. Изображение в форме круга может обозначать шар, конус, цилиндр либо другие поверхности вращения. Так либо напротив, попытайтесь представить всеобщую форму предмета в совокупности.

2. Расчертите границы плоскостей, для комфорта переноса линий. Начните перенос с самого комфортного и внятного элемента. Возьмите всякую точку, которую вы верно «видите» на обоих вида х и перенесите ее на 3-й вид. Для этого опустите перпендикуляр на границы плоскостей и продолжите его на дальнейшей плоскости. При этом учтите, что при переходе с вида слева на вид сверху (либо напротив), нужно пользоваться циркулем либо отмерять расстояние при помощи линейки. Таким образом, на месте вашего третьего вида пересекутся две прямые. Это и будет проекция выбранной точки на 3-й вид. Таким же образом дозволено переносить сколько желательно точек, пока вам не станет внятным всеобщий вид детали.

3. Проверьте правильность построения. Для этого измерьте размеры тех частей детали, которые отражаются всецело (скажем, стоящий цилиндр будет одного «роста» на виде слева и виде спереди). Для того, дабы осознать, ничего ли вы не позабыли, постарайтесь посмотреть на вид спереди с позиции наблюдателя сверху и пересчитать (правда бы приблизительно), сколько должно быть видно границ отверстий и поверхностей. Вся прямая, всякая точка обязаны иметь отражение на всех вида х. Если деталь симметрична, не позабудьте подметить ось симметрии и проверить равенство обеих частей.

4. Удалите все вспомогательные линии, проверьте, дабы все заметные линии были подмечены пунктирной линией.

Дабы изобразить тот либо другой предмет, вначале изображают его отдельные элементы в виде простейших фигур, а после этого выполняется их проекция. Построение проекции достаточно зачастую применяется в начертательной геометрии.

Вам понадобится

• – карандаш;
• – циркуль;
• – линейка;
• – справочник «Начертательная геометрия»;
• – резинка.

Инструкция

1. Вдумчиво прочитайте данные поставленной задачи: к примеру, дана общая проекция F2. Принадлежащая ей точка F расположена на боковой поверхности цилиндра вращения. Требуется построение 3 проекций точки F. Мысленно представьте, как все это должно выглядеть, позже чего приступайте к построению изображения на бумаге.

2. Цилиндр вращения может быть представлен в виде вращающегося прямоугольника, одна из сторон которого принимается за ось вращения. Вторая сторона прямоугольника – противоположная оси вращения – образует боковую поверхность цилиндра. Остальные две стороны представляют нижнее и верхнее основание цилиндра.

3. Ввиду того, что поверхность цилиндра вращения при построении заданных проекций выполняется в виде горизонтально-проецирующей поверхности, проекция точки F1 непременно должна совпадать с точкой Р.

4. Изобразите проекцию точки F2: от того что F находится на общей поверхности цилиндра вращения, точка F2 будет спроецированной на нижнее основание точкой F1.

5. Третью проекцию точки F постройте при помощи оси ординаты: отложите на ней F3 (эта точка-проекция будет расположена правее оси z3).

Видео по теме

Обратите внимание!
В ходе построения проекций изображения руководствуйтесь основными правилами, используемыми в начертательной геометрии. В отвратном случае, исполнить проекции не удастся.

Полезный совет
Дабы возвести изометрическое изображение, используйте верхнее основание цилиндра вращения. Для этого вначале постройте эллипс (он будет размещен в плоскости х’О’у’). Позже этого проведите касательные линии и нижний полуэллипс. После этого проведите координатную ломаную и с ее поддержкой постройте проекцию точки F, то есть точку F’.

Не так уж много найдется в наше время людей, которым ни разу в жизни не доводилось чертить либо рисовать что-то на бумаге. Знание исполнить примитивный чертеж какой-нибудь конструкции изредка бывает дюже пригодным. Дозволено потратить уйму времени, поясняя «на пальцах», как сделана та либо другая вещь, в то время как бывает довольного одного взора на ее чертеж, дабы осознать это без каждых слов.

Вам понадобится

• – лист ватмана;
• – чертежные принадлежности;
• – чертежная доска.

Инструкция

1. Выберите формат листа, на котором будет выполняться чертеж – в соответствии с ГОСТ 9327-60. Формат должен быть таким, дабы на листе дозволено было поместить основные виды детали в соответствующем масштабе, а также все нужные разрезы и сечения. Для несложных деталей выбирают формат А4 (210х297 мм) либо А3 (297х420 мм). 1-й может располагаться своей длинной стороной только вертикально, 2-й – вертикально и горизонтально.

2. Начертите рамку чертежа, отступив от левого края листа 20 мм, от остальных 3 – 5 мм. Начертите основную надпись – таблицу, в которую заносятся все данные о детали и чертеже. Ее размеры определяются ГОСТ 2.108-68. Ширина стержневой надписи является постоянной – 185 мм, высота варьируется от 15 до 55 мм в зависимости от назначения чертежа и вида учреждения, для которого он выполняется.

3. Выберите масштаб основного изображения. Допустимые масштабы определяются ГОСТ 2.302-68. Их следует предпочесть такими, дабы на чертеже отменно просматривались все основные элементы детали . Если при этом некоторые места просматриваются не довольно ясно, их дозволено перенести отдельным видом, показав с нужным увеличением.

4. Выберите основное изображение детали . Оно должно представлять собой такое направление взора на деталь (направление проецирования), с которого ее конструкция раскрывается особенно полно. В большинстве случаев основным изображением является расположение, в котором деталь находится на станке во время выполнения стержневой операции. Детали, имеющие ось вращения, располагаются на основном изображении, как водится, таким образом, дабы ось имела горизонтальное расположение. Основное изображение располагается в верхней части чертежа слева (если имеется три проекции) либо близко к центру (при отсутствии боковой проекции).

5. Определите расположение остальных изображений (вида сбоку, сверху, сечений, разрезов). Виды детали образуются ее проецированием на три либо две взаимно перпендикулярные плоскости (способ Монжа). При этом деталь должна располагаться таким образом, дабы множество либо все ее элементы проецировались без искажения. Если какой-то из этих видов является информационно излишним, не исполняйте его. Чертеж должен иметь только те изображения, которые нужны.

6. Выберите разрезы и сечения, которые нужно исполнить. Их различие друг от друга состоит в том, что на разрезе показывается и то, что находится за секущей плоскостью, в то время как на сечении отображает только то, что располагается в самой плоскости. Секущая плоскость может быть ступенчатой и ломаной.

7. Приступите непринужденно к черчению. При начертании линий руководствуйтесь ГОСТ 2.303-68, в котором определяются виды линий и их параметры. Располагайте изображения друг от друга на таком расстоянии, дабы оставалось довольно места для простановки размеров. Если плоскости разрезов проходят по монолиту детали , штрихуйте сечения линиями, идущими под углом 45°. Если при этом линии штриховки совпадают с основными линиями изображения, дозволено чертить их под углом 30° либо 60°.

8. Начертите размерные линии и проставьте размеры. При этом руководствуйтесь следующими правилами. Расстояние от первой размерной линии до силуэта изображения должно быть не менее 10 мм, расстояние между соседними размерными линиями – не менее 7 мм. Стрелки обязаны иметь длину около 5 мм. Написание цифр осуществляйте в соответствии с ГОСТ 2.304-68, их высоту принимайте равной 3,5-5 мм. Цифры размещайте ближе к середине размерной линии (но не на оси изображения) с некоторым смещением касательно цифр, проставленных на соседних размерных линиях.

Видео по теме

Выполнение точного чертежа неоднократно требует крупных расходов времени. Следственно в случае срочной необходимости изготовить какую-то деталь почаще делается не чертеж, а эскиз. Он выполняется достаточно стремительно и без использования чертежных инструментов. При этом есть целый ряд требований, которым эскиз должен соответствовать.

Вам понадобится

• – деталь;
• – лист бумаги;
• – карандаш;
• – измерительные инструменты.

Инструкция

1. Эскиз должен быть точным. По нему человек, тот, что будет делать копию детали, должен составить представление как о внешнем виде изделия, так и о его конструктивных особенностях. Следственно раньше каждого наблюдательно оглядите предмет. Определите соотношение между различными параметрами. Посмотрите, есть ли отверстия, где они находятся, их размер и отношение диаметра к всеобщему размеру изделия.

2. Определите, какой вид будет основным и насколько точное представление он дает о детали. От этого зависит число проекций. Их может быть 2, 3 и огромнее. От того, сколько проекций вам потребуется, зависит их расположение на листе. Исходить нужно из того, насколько трудным будет изделие.

3. Выберите масштаб. Он должен быть таким, дабы мастер легко мог разобрать даже мельчайшие детали.

4. Начните построение эскиза с центровых и осевых линий. На чертежах они обыкновенно обозначаются пунктирной линией с точками между штрихами. Такими линиями обозначают середину детали, центр отверстия и т. д. Они остаются и на рабочих чертежах.

5. Начертите внешние силуэты детали. Они обозначаются толстой постоянной линией. Усердствуйте верно передать соотношение размеров. Нанесите внутренние (заметные) очертания.

6. Исполните разрезы. Это делается верно так же, как и на любом ином чертеже. Сплошная поверхность заштриховывается косыми линиями, пустоты остаются незаполненными.

7. Проведите размерные линии. От точек, расстояние между которыми вы хотите обозначить, отходят параллельные вертикальные либо горизонтальные штрихи. Между ними начертите прямую линию со стрелками на концах.

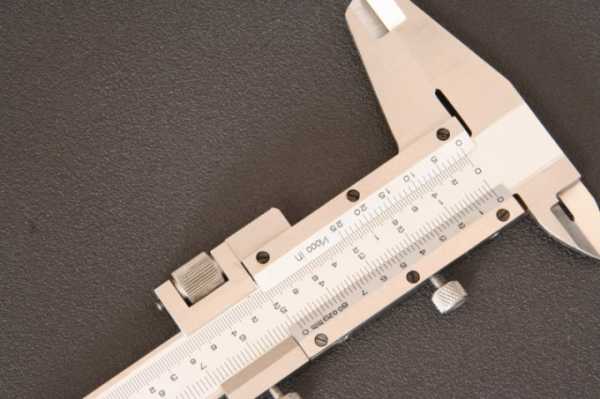

8. Замерьте деталь. Укажите длину, ширину, диаметры отверстий и другие размеры, нужные для точного выполнения работ. Напишите размеры на эскизе. Если нужно, нанесите знаки, указывающие методы и квалитеты обработки разных поверхностей изделия.

9. Конечный этап работы — заполнение штампа. Внесите в него данные об изделии. В технических вузах и проектных организация существуют эталоны заполнения штампов. Если вы делаете эскиз для себя, то дозволено примитивно указать, что это за деталь, материал, из которого она сделана. Все остальные данные тот, кто будет делать деталь, должен увидеть в вашем эскизе.

Видео по теме

Чертеж служит для того, дабы тот, кто будет вытачивать деталь либо строить дом, мог получить максимально точное представление о внешнем виде объекта, его строении, соотношении частей, методах обработки поверхностей. Одной проекции для этого, как водится, неудовлетворительно. На учебных чертежах обыкновенно исполняют три вида — основной, слева и сверху. Для объектов трудной формы используют также виды справа и сзади.

Вам понадобится

• – деталь;
• – измерительные инструменты;
• – чертежные инструменты;
• – компьютер с AutoCAD.

Инструкция

1. Последовательность выполнения чертежа на листе ватмана и в программе AutoCAD приблизительно идентична. В первую очередь разглядите деталь. Определите, какой ее ракурс даст максимально точное представление о форме и функциональных особенностях. Эта проекция и станет ее основным видом.

2. Посмотрите, идентично ли выглядит ваша деталь, если глядеть на нее справа и слева. От этого зависит не только число проекций, но и их расположение на листе. Вид слева располагается правее основного, а вид справа — соответственно, левее. При этом в плоской проекции они будут выглядеть так, как словно находятся непринужденно перед глазами наблюдателя, то есть без контроля перспективы.

3. Методы построения чертежа идентичны для всех проекций. Мысленно расположите объект в системе плоскостей, на которые вы будете ее проецировать. Проанализируйте форму предмета. Посмотрите, дозволено ли его поделить на больше примитивные части. Ответьте на вопрос, в форму какого тела дозволено всецело вписать ваш объект всецело либо всякий его фрагмент. Представьте, как выглядят отдельные части в ортогональной проекции. Плоскость, на которую проецируется объект при построении вида слева, находится с правой стороны от самого предмета.

4. Измерьте деталь. Снимите основные параметры, установите соотношение между целым объектом и отдельными его частями. Выберите масштаб и начертите основной вид.

5. Выберите метод построения. Их два. Для выполнения чертежа приемом удаления нанесите вначале всеобщие силуэты предмета, на тот, что вы глядите слева либо справа. После этого понемногу начинайте удалять объемы, прочерчивая выемки, силуэты отверстий и т. п. При приеме приращения вначале вычерчивается один элемент, а после этого к нему потихоньку присоединяются остальные. Выбор метода зависит в первую очередь от трудности проекции. Если деталь при взоре на нее слева либо справа представляет собой ясно выраженную геометрическую фигуру небольшим числом отклонений от суровой формы, комфортнее применять прием удаления. Если фрагментов много, а саму по себе деталь ни в какую фигуру не вписать, отличнее ступенчато присоединять элементы друг к другу. Трудность проекций одной и той же детали может быть разной, следственно и методы дозволено менять.

6. В любом случае начните построение вида сбоку с нижней и верхней линий. Они обязаны находиться на том же ярусе, что и соответствующие линии основного вида. Это обеспечит проекционную связь. Позже этого нанесите всеобщие силуэты детали либо первого ее фрагмента. Соблюдайте соотношение размеров.

7. Начертив всеобщие силуэты вида сбоку, нанесите на него осевые линии, штриховки и т. д Проставьте размеры. Подписывать проекцию требуется не неизменно. Если все виды детали располагаются на одном листе, то подписывается только вид сзади. Расположение остальных проекций определяется эталонами. Если же чертеж делается на нескольких листах и один либо оба боковых видов находятся не на том листе, на котором основной — их нужно подписать.

Видео по теме

Полезный совет
При построении вида сбоку в AutoCAD либо иной чертежной программе совмещать верхнюю и нижнюю линии основного и бокового видов на первом этапе не неукоснительно. Чертеж дозволено исполнять по фрагментам, а ярусы совместить тогда, когда вы начнете его готовить к распечатке.

Построение вида слева

реместите курсор на нужное расстояние влево и зафиксируйте конечную точку отрезка клавишей <Enter>.

На этом построение вида сверху закончено.

Последний вид, который нам предстоит начертить, – вид слева – показан на рис. 5.94. Надеемся, что на данном этапе работы с системой вы чувствуете себя более уверенно, поэтому наши дальнейшие комментарии будут более краткими.

Для соблюдения проекционной связи между видами постройте на главном виде пару вспомогательных прямых: горизонтальную через точку р27 и параллельную отрезку р27-р13 справа на расстоянии 170 мм (рис. 5.95).

Из полученной точки р28 постройте прямоугольник высотой -260 мм и шириной 140 мм с осями симметрии стилем линии Основная (рис. 5.96). После построения удалите вспомогательные прямые.

Найдем центральную точку левого верхнего отверстия диаметром 18 мм. Для

этого постройте две вспомогательные параллельные прямые (см. рис. 5.97). Полученная точка р29 и будет искомой. Размеры не проставляйте.

Теперь, когда нам известен центр, построим само отверстие. Оно состоит из двух окружностей: внешней, которая соответствует фаске и радиус которой нам пока не известен, и внутренней радиусом 9 мм (половина диаметра 18 мм).

1. Построение начнем с внешней окружности. Щелкните на кнопке Ввод окружности и задайте центр окружности в точке р29 (рис. 5.97).

2.Включите кнопку Простановка осей в Строке параметров.

3.Для определения радиуса окружности воспользуйтесь Геометрическим калькулятором. Не прерывая команды построения окружности, щелкните на кнопке Показать все , а затем с помощью команды Увеличить масштаб рамкой увеличьте участок главного вида детали (см. рис. 5.98).

4.Щелчком правой клавиши в поле Радиус окружности в Строке параметров вызовите Геометрический калькулятор и выберите из его меню команду Ме-

жду 2 точками (рис. 5.99).

5.В ответ на запрос Геометрического калькулятора укажите точки р31 и р30 (рис. 5.98). При указании точек воспользуйтесь глобальной привязкой Бли-

6.С помощью кнопки на линейке горизонтальной прокрутки верните на экран строящийся вид слева. К этому времени внешняя окружность будет уже построена (рис. 5.100).

7.Теперь построим внутреннюю окружность. Выключите кнопку Простановка осей в Строке параметров. В поле Радиус окружности в Строке параметров введите радиус внутренней окружности 9 мм и нажмите клавишу <Enter>.

8.Поместите курсор в центр построенной окружности и после срабатывания привязки Ближайшая точка зафиксируйте точку (рис. 5.101).

9.Система выполнит построение внутренней окружности – изображение отверстия построено.

10. Отключите команду Ввод окружности, удалите вспомогательные построения и отобразите строящийся вид целиком (рис. 5.102).

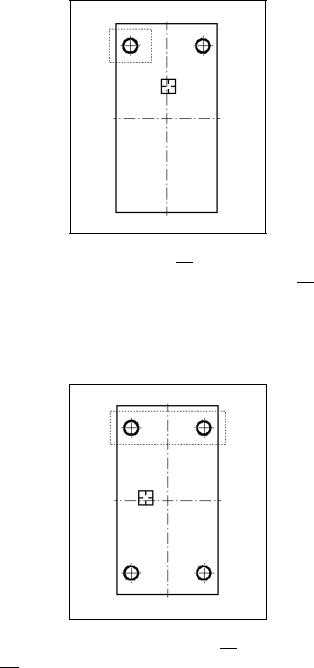

Изображение остальных трех отверстий получим с помощью команды Сим-

1. С помощью команды Выделить – Рамкой выделите построенное отверстие вместе с осями симметрии (рис. 5.103).

2.Активизируйте команду Симметрия на странице Редактирование Инструментальной панели и включите кнопку Указать заново на Панели специального управления.

3.Укажите мишенью на вертикальную ось симметрии в любой ее точке – система выполнит построение верхнего правого отверстия (рис. 5.103).

4.Прервите работу команды Симметрия и с помощью команды Выделить – Рамкой выделите оба верхних отверстия (рис. 5.104).

5.Вновь активизируйте команду Симметрия , включите кнопку Указать заново и укажите мишенью на горизонтальную ось симметрии в любой ее точке – система выполнит построение нижней пары отверстий (рис. 5.104).

Прервите работу команды Симметрия и снимите выделение со всех объектов.

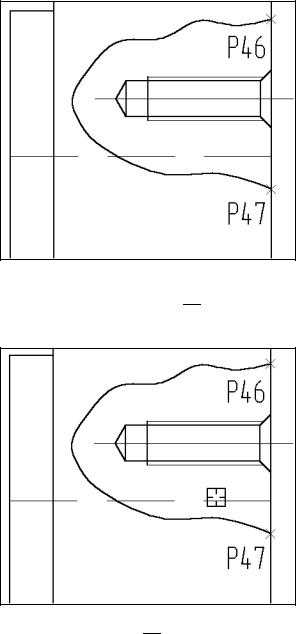

После изображения основания вилки перейдем к оформлению левой ее стенки. Так как проекция имеет вертикальную симметрию, изображение правой стенки получим с помощью команды Симметрия.

1. Увеличьте часть чертежа (см. рис. 5.105). Постройте три вспомогательных

по размерам на рисунке. Сами размеры не

2.Из полученной в результате вспомогательных построений точки р30 постройте прямоугольник высотой 110 мм и шириной 30 мм (рис. 5.106).

3.Удалите вспомогательные прямые. Активизируйте команду Усечь кривую на странице Редактирование Инструментальной панели и укажите мишенью на лишние участки вертикального отрезка (рис. 5.107) – система выполнит усечение отрезка. Прекратите работу команды.

4.Постройте три вспомогательных прямых по размерам на рис. 5.108.

5.С помощью команды Непрерывный ввод объектов через полученные точки р31, р32, р33 и р34 постройте три отрезка. Прекратите работу команды и удалите вспомогательные построения (рис. 5.109).

6.Постройте две вспомогательных параллельных прямых относительно горизонтальной осевой линии по размерам на рис. 5.110.

7.Активизируйте команду Ввод отрезка . Через полученные с помощью вспомогательных построений точки постройте два отрезка р35-р36 и р37-р38 стилем линии Штриховая. Прервите команду Ввод отрезка и удалите вспомогательные построения (рис. 5.111).

8.С помощью команды Выделить – Рамкой выделите построенную группу объектов (см. рис. 5.112).

9.Щелкните на кнопке Симметрия , включите кнопку Указать заново на Панели специального управления и укажите мишенью на вертикальную осевую линию в любой ее точке (рис. 5.112) – система симметрично отразит выделенную группу объектов. Прекратите работу команды Симметрия и снимите выделение (рис. 5.113).

10. Активизируйте команду Усечь кривую 2 точками . Укажите мишенью на правый вертикальный отрезок в любой его точке (рис. 5.114). Затем укажите точки р43 и р44 – начало и конец участка усечения.

11. Система удалит указанный участок кривой. Прекратите работу команды Усечь кривую 2 точками и снимите выделение с объектов (рис. 5.115).

На правой стенке детали построим изображение глухого резьбового отвер-

Замечание. В профессиональной версии системы построение отверстия происходит путем выгрузки данного элемента из соответствующей прикладной библиотеки, на что требуется всего несколько секунд.

Отсутствие прикладной библиотеки компенсируется тем, что данный элемент хранится в папке Fragment. Перед выгрузкой элемента необходимо определить положение его базовой точки на чертеже.

1. На главном виде детали постройте вспомогательную горизонтальную прямую

2.Верните на экран изображение вида слева. Полученная точка р45 (рис. 5.117) будет точкой привязки резьбового отверстия.

Далее вставим типовой элемент в текущий чертеж. Порядок действий будет тем же, что и при простановке резьбовых отверстий на главном виде детали.

3.Сохраните чертеж на диске щелчком на кнопке Сохранить документ .

4.Щелкните на кнопке Открыть документ .

5.Откройте папку Fragment. Для просмотра хранящихся в ней фрагментов измените тип отображаемых в окне документов. Для этого из списка поля Тип файлов выберите строку Компас-Фрагменты чертежа (*.frw).

6.В списке документов найдите фрагмент Резьбовое отверстие М6 L=17 и откройте его (рис. 5.118).

7.Выделите все содержимое фрагмента с помощью команды Выделить – Все.

8.В ответ на запрос системы Укажите положение базовой точки с помощью клавиатурной команды <Ctrl>+<0> переместите курсор в начало координат (рис. 5.119) и нажмите клавишу <Enter> – выделенные объекты будут скопированы в Буфер обмена.

Для удаления лишней части штриховой линии, попавшей внутрь местного

разреза, активизируйте команду Усечь кривую на странице Редактирование и укажите мишенью на лишний участок отрезка (рис. 5.122).

С помощью команды Штриховка заштрихуйте местный разрез простым указанием точки внутри области (рис. 5.123). Прекратите работу команды Штри-

Измените масштаб таким образом, чтобы вид слева был виден на экране целиком. В данный момент он должен выглядеть, как показано на рис. 5.124.

Для окончательного оформления вида осталось построить скругления в углах пластины, лежащей в основании вилки. Напомним, что данный элемент мы по-

строили с помощью команды Ввод прямоугольника . Хотя он и подвергся ряду усечений, с точки зрения системы он по-прежнему остается системным макроэлементом. Поэтому нужно воспользоваться командой Скругление на углах объекта.

1. Раскройте страницу Геометрия Инструментальной панели и активизируйте

команду Скругление на углах объекта на Панели расширенных команд построения скруглений.

Как начертить изометрическую проекцию �� как начертить диметрию детали �� Естественные науки

При изучении черчения и инженерной графики каждый обязательно сталкивается с необходимостью построения деталей в изометрической проекции. Чтобы начертить изометрию любого предмета, необходимо понимать ее основные принципы.

• — лист ватмана;
• — карандаш;
• — линейка;
• — циркуль;
• — транспортир.

Постройте с помощью линейки и транспортира или циркуля и линейки оси координат для прямоугольной (отрогональной) изометрической проекции. В этой разновидности аксонометрической проекции все три оси — OX, OY, OZ — образуют между собой углы в 120°, при этом ось ОZ имеет вертикальную направленность. Для простоты чертите изометрическую проекцию без искажений по осям, так как принято изометрический коэффициент искажения приравнивать к единице. Кстати, само слово «изометрический» в переводе с греческого означает «равный размер». На самом деле при отображении трехмерного объекта на плоскость отношение длины любого спроецированного отрезка, параллельного координатной оси, к действительной длине этого отрезка равно для всех трех осей 0,82. Поэтому линейные размеры предмета в изометрии (при принятом коэффициенте искажения) увеличиваются в 1,22 раза. При этом изображение остается правильным.

Начните проецировать предмет на аксонометрическую плоскость с его верхней грани. Отмерьте по оси OZ от центра пересечения осей координат высоту детали. Проведите тонкими линиями оси Х и Y через эту точку. Из этой же точки отложите половину отрезка длины детали по одной оси (например, по оси Y). Проведите через найденную точку отрезок нужного размера (ширина детали) параллельно другой оси (OX).

Теперь вдоль другой оси (OX) отложите половину ширины. Через эту точку проведите отрезок нужной величины (длина детали) параллельно первой оси (OY). Два начерченных отрезка должны пересечься. Достройте оставшуюся часть верхней грани.

Если в этой грани имеется круглое отверстие, начертите его. В изометрии окружность изображается в виде эллипса, потому что мы смотрим на нее под углом. Размеры осей этого эллипса рассчитайте исходя из диаметра окружности. Они равны: a = 1,22D и b = 0,71D. Если окружность располагается на горизонтальной плоскости, ось а эллипса всегда горизонтальная, ось b — вертикальная. При этом расстояние между точками эллипса на оси Х или Y всегда равно диаметру окружности D.

Начертите из трех углов верхней грани вертикальные ребра, равные высоте детали. Соедините ребра через их нижние точки.

Если у фигуры есть прямоугольное отверстие, начертите его. Отложите из центра ребра верхней грани вертикальный (параллельно оси Z) отрезок нужной длины. Через полученную точку начертите отрезок требуемого размера параллельно верхней грани, а значит и оси X. Из крайних точек этого отрезка начертите вертикальные ребра нужной величины. Соедините их нижние точки. Проведите от нижней правой точки нарисованного ромба внутреннее ребро отверстия, которое должно быть параллельно оси Y.

• Как начертить изометрию?
• деталь в изометрической проекции

Сложно представить себе, какой была бы современная компьютерная игра без трехмерных объектов и объемных панорам. Но чтобы создать даже самый незначительный объект компьютерной игры, к примеру, маленькое строение, нужно знать, как нарисовать изометрию.

• Персональный компьютер, программа Adobe ImageReady или Photoshop.

Постройте основной контур куба, который будет основой изометрического строения.

Достройте сверху этого прямоугольника несколько параллельно расположенных по отношению друг к другу квадратов, края которых соедините между собой. Эта верхушка станет крышей объекта.

Залейте получившуюся форму строения однородным цветом на ваш выбор.

Достройте на крыше постройки выемку, нарисовав два рядом расположенных прямоугольника: один больших размеров, а второй — меньших. Эта выемка станет террасой постройки.

Закрасьте каждую сторону строения, используя три цвета: базовый цвет, его темный оттенок и светлый оттенок.

Нарисуйте окно в виде прямоугольника, после чего в этом прямоугольнике изобразите еще один четырехугольник, но только меньших размеров. Это позволит изобразить наружный подоконник, а также придать моделируемому окну эффект углубленности. Нарисуйте прямоугольную дверь, используя тот же принцип, что и при построении окна.

При закрашивании моделируемого изометрического объекта тремя оттенками не ошибитесь с углом падения света. Неправильный выбор угла падения света испортит изображаемый объект, то есть, вы не сможете правильно смоделировать это строение. Представьте себе, что источник света расположен в верхнем левом углу монитора и, отталкиваясь от этого, выбирайте соответствующий оттенок для заливки той либо иной грани строения.

При освещении внутренних граней строения создается холодный эффект. Несмотря на то, что рисование черных краев создает эффект поглощения, использование такого приема при рисовании изометрии позволяет добиться эффекта завершенности моделируемого объекта.

• Урок построения изометрического дома.

Выполнение чертежей сложных деталей и узлов часто сопровождается введением дополнительных видов, разрезов, сечений, которые необходимо разместить на свободном поле чертежа таким образом, чтобы его можно было легко прочесть и найти всю необходимую информацию об изделии.

Перед выполнением чертежа проанализируйте, какое количество видов объекта вам понадобится для его корректного изображения. Оцените масштаб, в котором вы будете выполнять чертеж. Не забудьте о тексте технических требований, который также нужно будет расположить на поле чертежа. Иногда такой текст занимает практически весь лист, на котором изображен чертеж. Исходя из этой информации подберите необходимый формат листа (А4, А3, А2 и т.д.). Начертите основные виды с необходимыми разрезами и сечениями. Проставьте размеры. Расположите текст технических требований над основной надписью чертежа. Длина строки текста по величине не должна превышать длину рамки, в которую заключена основная надпись (не более 185мм). При выполнении чертежа старайтесь оставлять около 20% свободного места, если это возможно. Для того, чтобы на имеющемся чертеже расположить другой чертеж, определите, что именно вы хотите изобразить. Скорее всего, под другим чертежом подразумевается дополнительный вид изображаемого объекта, разрез или сечение, которые дают больше информации о детали или узле. Помните, что разместить дополнительный чертеж на подписанной и сданной конструкторской документации вы сможете только выпустив извещение об изменении. До подписания чертежей в них можно вносить изменения. Проанализируйте количество свободного места на поле основного чертежа, которое понадобится для размещения дополнительного вида. Примените масштаб уменьшения для дополнительного чертежа, если его при этом можно будет прочесть. Иногда свободного места на основном чертеже не хватает, тогда вводите еще один лист чертежа и располагайте дополнительный вид на нем. При этом не забудьте в графе «Листов» основной надписи чертежа указать на один лист больше.

Часто дополнительным чертежом бывает рисунок, на котором могут изображаться различные этапы выполнения проектируемого изделия: заделка и расположение выводов, клемм, схемы, установка объекта на испытательном стенде и т.д. В этом случае располагайте рисунок также на свободном поле чертежа в удобном масштабе.

Одна из самых увлекательных задач начертательной геометрии – построение третьего вида при заданных двух. Она требует вдумчивого подхода и педантичного измерения расстояний, поэтому не всегда дается с первого раза. Тем не менее, если тщательно следовать рекомендованной последовательности действий, построить третий вид вполне возможно, даже без пространственного воображения.

• — лист бумаги;
• — карандаш;
• — линейка или циркуль.

В первую очередь постарайтесь по двум имеющимся видам определить форму отдельных частей изображенного предмета. Если на виде сверху изображен треугольник, то это может быть треугольная призма, конус вращения, треугольная или четырехугольная пирамида. Форму четырехугольника могут принять цилиндр, четырехугольная или треугольная призма или другие предметы. Изображение в форме круга может означать шар, конус, цилиндр или другие поверхности вращения. Так или иначе, попытайтесь представить общую форму предмета в целом. Расчертите границы плоскостей, для удобства переноса линий. Начните перенос с самого удобного и понятного элемента. Возьмите любую точку, которую вы точно «видите» на обоих видах и перенесите ее на третий вид. Для этого опустите перпендикуляр на границы плоскостей и продолжите его на следующей плоскости. При этом учтите, что при переходе с вида слева на вид сверху (или наоборот), необходимо пользоваться циркулем или отмерять расстояние при помощи линейки. Таким образом, на месте вашего третьего вида пересекутся две прямые. Это и будет проекция выбранной точки на третий вид. Таким же образом можно переносить сколько угодно точек, пока вам не станет понятным общий вид детали.

Проверьте правильность построения. Для этого измерьте размеры тех частей детали, которые отражаются полностью (например, стоящий цилиндр будет одного «роста» на виде слева и виде спереди). Для того, чтобы понять, ничего ли вы не забыли, постарайтесь посмотреть на вид спереди с позиции наблюдателя сверху и пересчитать (хотя бы примерно), сколько должно быть видно границ отверстий и поверхностей. Каждая прямая, каждая точка должны иметь отражение на всех видах. Если деталь симметрична, не забудьте отметить ось симметрии и проверить равенство обеих частей.

Удалите все вспомогательные линии, проверьте, чтобы все невидимые линии были отмечены пунктирной линией.

Построение изометрической проекции детали позволяет получить максимально подробное представление о пространственных характеристиках объекта изображения. Изометрия с вырезом части детали дополнительно к внешнему виду показывает внутреннее устройство предмета.

• — набор чертежных карандашей;
• — линейка;
• — угольники;
• — транспортир;
• — циркуль;
• — ластик.

Для построения чертежа в изометрии выберите такое расположение изображаемой детали или устройства, при котором будут максимально видны все пространственные характеристики. После выбора расположения решите, какой вид изометрии вы будете выполнять. Существует два вида изометрии: прямоугольная изометрия и горизонтальная косоугольная изометрия (или военная перспектива). Начертите оси тонкими линиями так, чтобы изображение разместилось по центру листа. В прямоугольной изометрии углы между осями составляют сто двадцать градусов. В горизонтальной косоугольной изометрии углы между осями X и Y составляют девяносто градусов. А между осями X и Z; Y и Z — сто тридцать пять градусов. Начните выполнять изометрию с верхней поверхности изображаемой детали. От углов горизонтальных поверхностей проведите вниз вертикальные линии и отложите на этих линиях соответствующие линейные размеры с чертежа детали. В изометрии линейные размеры по всем трем осям остаются кратными единице. Последовательно соедините полученные точки на вертикальных линиях. Внешний контур детали готов. Выполните изображения имеющихся на гранях детали отверстий, пазов и пр.

Помните, что при изображении предметов в изометрии видимость криволинейных элементов будет искажаться. Окружность в изометрии изображается как эллипс. Расстояние между точками эллипса по осям изометрии равно диаметру окружности, а оси эллипса не совпадают с осями изометрии.

Если у предмета имеются скрытые полости или сложное внутреннее строение, выполните изометрическую проекцию с вырезом части детали. Вырез может быть простым или ступенчатым в зависимости от сложности детали.

Все действия должны выполняться с помощью чертежных инструментов — линейки, карандаша, циркуля и транспортира. Используйте несколько карандашей разной твердости. Твердый — для тонких линий, твердо-мягкий — для пунктирных и штрихпунктирных линий, мягкий — для основных линий. Не забудьте начертить и заполнить основную надпись и рамку в соответствии с ГОСТ. Также построение изометрии можно выполнять в специализированном программном обеспечении, таком как Компас, AutoCAD.

• черчение в изометрии

Все объекты окружающей действительности существуют в трехмерном пространстве. На чертежах их приходится изображать в двухмерной системе координат, и это не дает зрителю достаточного представления о том, как предмет выглядит в реальности. Поэтому в техническом черчении применяются проекции, позволяющие передать объем. Одна из них называется изометрической.

• — бумага;
• — чертежные принадлежности.

Построение изометрической проекции начните с расположения осей. Одна из них всегда будет вертикальной, и на чертежах она обычно обозначается как ось Z, Начальную ее точку принято обозначать как О. Продолжите ось ОZ вниз. Положение остальных двух осей можно определить двумя способами, в зависимости от того, какие чертежные инструменты у вас есть. Если у вас имеется транспортир, отложите от оси ОZ в обе стороны углы, равные 120º. Проведите оси X и Y.

Если в вашем распоряжении только циркуль, начертите окружность произвольного радиуса с центром в точке О. Продолжите ось ОZ до ее второго пересечения с окружностью и поставьте точку, например, 1. Разведите ножки циркуля на расстояние, равное радиусу. Проведите дугу с центром в точке 1. Отметьте точки ее пересечения с окружностью. Они и обозначают направления осей Х и Y. В левую сторону от оси Z отходит ось Х, вправо — Y.

Постройте изометрическую проекцию плоской фигуры. Коэффициенты искажения в изометрии по всем осям принимаются за 1. Чтобы построить квадрат со стороной а, отложите это расстояние от точки О по осям Х и Y и сделайте засечки. Проведите через полученные точки прямые, параллельные обеим указанным осям. Квадрат в этой проекции выглядит как параллелограмм с углами в 120º и 60º. Чтобы построить треугольник, необходимо продолжить ось Х так, чтобы новая часть луча расположилась между осями Z м Y. Разделите сторону треугольника пополам и отложите полученный размер от точки О по оси Х в обе стороны. По оси Y отложите высоту треугольника. Соедините концы отрезка, расположенного на оси X, с полученной точкой на оси Y.

Похожим способом строится в изометрической проекции и трапеция. На оси Х в одну и в другую сторону от точки О отложите половину основания этой геометрической фигуры, а по оси Y — высоту. Через засечки на оси Y проведите прямую, параллельную оси Х, и отложите на ней в обе стороны половину второго основания. Соедините полученные точки с засечками на оси Х.

Окружность в изометрии выглядит как эллипс. Ее можно построить как с учетом коэффициента искажений, так и без. В первом случае большой диаметр будет равен диаметру самой окружности, а малый составит 0,58 от него. При построении без учета этого коэффициента оси эллипса будут равняться соответственно 1,22 и 0,71 диаметра исходной окружности.

Плоские фигуры могут располагаться в пространстве как горизонтально, так и вертикально. За основу можно брать любую ось, принципы построения остаются теми же, что и в первом случае.

Объемный объект сложной формы проанализируйте и мысленно разделите на более простые, лучше всего каждую строну представить в виде близкой по форме геометрической фигуры. При этом может возникнуть необходимость откладывать размеры не на самих осях, а на параллельных им линиях. Расстояния между этими линиями зависят от формы детали. Например, можно по одной из осей отложить расстояние от края детали до выемки или выступа и провести линии, параллельные двум другим осям. Изометрическая проекция фрагмента в этом случае строится не на основной координатной сетке, а на дополнительной.

Чертеж служит для того, чтобы тот, кто будет вытачивать деталь или строить дом, мог получить максимально точное представление о внешнем виде объекта, его строении, соотношении частей, способах обработки поверхностей. Одной проекции для этого, как правило, недостаточно. На учебных чертежах обычно выполняют три вида — главный, слева и сверху. Для объектов сложной формы применяют также виды справа и сзади.

• — деталь;
• — измерительные инструменты;
• — чертежные инструменты;
• — компьютер с AutoCAD.

Последовательность выполнения чертежа на листе ватмана и в программе AutoCAD примерно одинакова. В первую очередь рассмотрите деталь. Определите, какой ее ракурс даст максимально точное представление о форме и функциональных особенностях. Эта проекция и станет ее главным видом.

Посмотрите, одинаково ли выглядит ваша деталь, если смотреть на нее справа и слева. От этого зависит не только количество проекций, но и их расположение на листе. Вид слева располагается правее главного, а вид справа — соответственно, левее. При этом в плоской проекции они будут выглядеть так, как будто находятся непосредственно перед глазами наблюдателя, то есть без учета перспективы.

Способы построения чертежа одинаковы для всех проекций. Мысленно расположите объект в системе плоскостей, на которые вы будете ее проецировать. Проанализируйте форму предмета. Посмотрите, можно ли его разделить на более простые части. Ответьте на вопрос, в форму какого тела можно полностью вписать ваш объект полностью или каждый его фрагмент. Представьте, как выглядят отдельные части в ортогональной проекции. Плоскость, на которую проецируется объект при построении вида слева, находится с правой стороны от самого предмета.

Измерьте деталь. Снимите основные параметры, установите соотношение между целым объектом и отдельными его частями. Выберите масштаб и начертите главный вид.

Выберите способ построения. Их два. Для выполнения чертежа приемом удаления нанесите сначала общие контуры предмета, на который вы смотрите слева или справа. Затем постепенно начинайте удалять объемы, прочерчивая выемки, контуры отверстий и т. п. При приеме приращения сначала вычерчивается один элемент, а затем к нему постепенно присоединяются остальные. Выбор способа зависит в первую очередь от сложности проекции. Если деталь при взгляде на нее слева или справа представляет собой ярко выраженную геометрическую фигуру небольшим количеством отклонений от строгой формы, удобнее использовать прием удаления. Если фрагментов много, а саму по себе деталь ни в какую фигуру не вписать, лучше последовательно присоединять элементы друг к другу. Сложность проекций одной и той же детали может быть различной, поэтому и способы можно менять.

В любом случае начните построение вида сбоку с нижней и верхней линий. Они должны находиться на том же уровне, что и соответствующие линии главного вида. Это обеспечит проекционную связь. После этого нанесите общие контуры детали или первого ее фрагмента. Соблюдайте соотношение размеров.

Начертив общие контуры вида сбоку, нанесите на него осевые линии, штриховки и т. д Проставьте размеры. Подписывать проекцию требуется не всегда. Если все виды детали располагаются на одном листе, то подписывается только вид сзади. Положение остальных проекций определяется стандартами. Если же чертеж делается на нескольких листах и один или оба боковых видов находятся не на том листе, на котором главный — их необходимо подписать.

При построении вида сбоку в AutoCAD или другой чертежной программе совмещать верхнюю и нижнюю линии главного и бокового видов на первом этапе не обязательно. Чертеж можно выполнять по фрагментам, а уровни совместить тогда, когда вы начнете его готовить к распечатке.

Черчение

Home Просвещение Графическое отображение Способы построения видов на чертеже

Способы построения видов на чертеже

Построение видов начинается с мысленного выбора положе­ния детали перед плоскостями проекций. Затем выбирают коли­чество видов, необходимых и достаточных для выявления формы детали, а также способ их построения.

Выбор положения детали в системе плоскостей проекций за­висит от ее рабочего положения, способа изготовления на произ­водстве, формы. Например, если деталь изготавливается на то­карном станке, то на чертеже ее ось вращения должна распола­гаться горизонтально.

Виды чертежа могут быть выполнены различными способами. Рассмотрим некоторые из них.

Построение видов на основе последовательного вычерчива­ния геометрических тел, составляющих форму предмета. Для того чтобы выполнить чертеж этим способом, необходимо мысленно разделить деталь на составляющие ее простые геометри­ческие тела, выяснив, как они расположены относительно друг друга. Затем нужно выбрать главный вид детали и число изо­бражений, позволяющие понять ее форму и последовательно изобразить одно геометрическое тело за другим до полного ото­бражения формы объекта. Необходимо соблюдать размеры фор­мы и правильно ориентировать ее элементы относительно друг друга (табл. 8).

Построение видов на основе поэлементного вычерчивания геометрических тел, составляющих форму предмета, осуществля­ется с помощью приемов удаления и приращения.

При вычерчивании геометрического тела с использованием приема удаления на чертеже последовательно изменяется форма заготовки с помощью удаления объемов схожих с приемами ее обработки точением, сверлением, фрезерованием и т. п.

При вычерчивании геометрического тела с использованием приема приращения объемы элементов изделия как бы допол­няют друг друга, приращиваются.

8. Поэлементное вычерчивание геометрических тел, составляющих форму предмета

Построение видов с помощью постоянной прямой чертежа (способ внешнего координирования). Постоянной прямой чер­тежа называют линию, которую проводят из центра координат (точки О) вниз направо под углом 45° (рис. 86).

Предмет мысленно размещают в системе плоскостей проек­ций. Оси плоскостей проекций принимают за координатные оси. Проекционную связь между видом сверху и видом слева осуще­ствляют с помощью линий проекционной связи, которые прово­дят до пересечения с постоянной прямой чертежа и строят под углом 90° друг к другу.

Постоянную прямую чертежа, как правило, используют в тех случаях, когда по двум заданным видам необходимо построить третий вид детали (см. рис. 86). Перечертив два вида детали, строят постоянную прямую чертежа и проводят линии проекци­онной связи параллельно оси ОХ до пересечения с постоянной прямой чертежа, а затем — параллельно оси OZ.

Рассмотренный способ построения называют способом внеш­него координирования, поскольку предмет фиксируется в про­странстве относительно осей плоскостей проекций, которые рас­полагаются вне изображаемого объекта.

(Если на чертеже не показаны оси проекций и необходи­мо выполнить третий вид детали, то можно построить постоян­ную прямую чертежа в любом месте с правой стороны от вида сверху.)

Построение видов с помощью внутреннего координирования объекта. Внутреннее координирование заключается в мысленном введении дополнительных осей координат, привязанных к проецируемому предмету.

Рис. 86. Построение третьей проекции по двум заданным с помощью постоянной прямой чертежа

Рис. 87. Построение видов способом внутреннего координирования объекта

РАГС — РОССИЙСКИЙ АРХИВ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ, а также строительных норм и правил (СНиП) и образцов юридических документов

Выполнение чертежа трех видов по данному наглядному изображению детали.

Содержание работы:

1. Внимательно ознакомиться с конструкцией детали по ее наглядному изображению и определить основные геометрические тела, из которых она состоит.

2. Выбрать главное изображение. Согласно ГОСТ 2.305-2008, изображение на фронтальнойплоскости проекций принимают на чертеже в качестве главного. Деталь располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. При этом максимальное количество геометрических фигур, образующих деталь, имеет оси вращения, параллельные фронтальной плоскости,а плоскость основания детали располагается параллельно горизонтальной плоскости проекций.

В зависимости от содержания главное изображение может быть видом, разрезом, или соединением половины вида спереди с половиной фронтального разреза. В работе изображение – вид спереди.

3. Выделить на листе ватмана соответствующую площадь для каждого из трех видов (видаспереди – главное изображение, вида сверху и вида слева). При этом обратить внимание на то,что изображения детали (виды) должны располагаться на листе равномерно, а не концентрироваться в одном углу. Расстояния между отдельными изображениями и самих изображений отлиний рамки должны выбираться такими, чтобы обеспечить условия для нанесения размеров,условных обозначений и надписей. Провести штрихпунктирные линии: оси поверхностей вращения, оси симметрии изображений. Осевые линии должны выходить за контур изображения не далее пяти мм.

4. Построить три вида детали в тонких линиях, соблюдая проекционную связь. Штриховыми линиями показать внутренний контур детали.

5. Нанести выносные и размерные линии, стрелки, проставить размерные числа, знакидиаметров, радиусов, уклонов и конусности (ГОСТ 2.307-2011).

При выполнении задания № 2 используется упрощенный геометрический принцип задания размеров на чертеже.

Расстояния между крайними точками детали по длине, высоте и ширине называют габаритными размерами. Габаритные размеры должны проставляться на каждом чертеже.

Проверить правильность выполненных изображений.

6. Обвести чертеж линиями требуемой толщины (ГОСТ 2.303-68). Линии видимого контурадолжны быть толщиной не менее 0,5 мм. Линии невидимого контура и осевые должны быть в 2…3раза тоньше.

7. Заполнить основную надпись чертежа в соответствии с ГОСТ 2.104-2006.

Рис. 22. Наглядное изображение одной из возможных деталей

Рис. 23. Пример выполнения чертежа «Виды»

По двум заданным проекциям детали построить три её изображения. Применить вертикальные и горизонтальные разрезы. Нанести размеры.

Порядок выполнения

1. Внимательно ознакомиться с конструкцией детали по двум заданным проекциям детали и определить основные геометрические тела, из которых она состоит.

2. Выделить на листе ватмана соответствующую площадь для каждого из трех изображений (см. рис. ниже). Главное изображение – соединение половины вида спереди с половиной фронтального разреза. На месте вида сверху – соединение половины вида с половиной горизонтального разреза. На месте вида слева выполнить соединение половины вида с половиной профильного разреза. При этом обратить внимание на то, что изображения детали должны располагаться на листе равномерно, а не концентрироваться в одном углу. Расстояния между отдельными изображениями и самих изображений от линий рамки должны выбираться такими, чтобы обеспечить условия для нанесения размеров, условных обозначений и надписей. Провести штрихпунктирные линии: оси поверхностей вращения, оси симметрии изображений.

3. Построить три изображения детали в тонких линиях, соблюдая проекционную связь. При соединении половины вида с половиной разреза не показывают штриховыми линиями внутренний контур детали.

4. Нанести выносные и размерные линии, стрелки, проставить размерные числа, знакидиаметров, радиусов, уклонов и конусности (ГОСТ 2.307-2011.

5. Проверить правильность выполненных изображений.

6. Обвести чертеж линиями требуемой толщины(ГОСТ 2.303-68).

7. Заполнить основную надпись чертежа в соответствии сГОСТ 2.104-2006.

На рис. 25 представлены две проекции одной из возможныхвариантов деталей, а на рис. 26 дан пример выполнения ее чертежа. На главном изображении вид отделен от фронтального разрезаволнистой линией, проведенной правее оси симметрии, так как награницу попало ребро призмы.

На месте вида слева выполнен полный профильный разрез, таккак относительно П3 деталь не является симметричной фигурой.

Область применения

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей .

Преимущественный метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

В результате проекции образа предмета возникает схема основных видов изделия:

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Виды на чертеже и основные виды в машиностроении

Виды на чертеже подразделяются на: фронтальную, горизонтальную и профильную проекции. Под видами подразумевается те части детали, которые имеют видимые части поверхности. Наиболее полную информацию должен предоставлять главный вид.

Принимая во внимание ГОСТ 2.305-68, деталь имеет следующие основные виды:

1. Главный вид (вид спереди) или же часто используемая фронтальная проекция;
2. Вид сверху. Имеет расположение под главным видом. По другому имеются горизонтальная проекция;
3. Вид слева. Изображают справа от вида спереди и именуется профильной проекцией;
4. Вид справа. Находится слева от вида справа;
5. Вид снизу. Имеет свое место над главным видом;
6. Вид сзади. Располагается справа от вида слева.

В машиностроении используются три видовых проекции: профильную, горизонтальную и фронтальную.

Это для упрощения составления чертежей. Заменяют другие виды с помощью штриховых(невидимых) линий.

Сколько существует основных видов чертежа?

6 видов – спереди(главный), сверху, слева, справа, снизу, сзади.

Как называются виды чертежа и каково их расположение?

Спереди(главный) – на фронтальной плоскости, сверху – на горизонтальной плоскости, слева – на профильной плоскости, справа, снизу, сзади.

Какое изображение на чертеже является главным видом (основным)? В каком положении изображают на нем предмет относительно плоскостей проекций?

Вид спереди главный (основной), на нем изображается проекция на фронтальную плоскость.

Что называют комплексным чертежом? Как располагают проекции на комплексном чертеже?

Комплексный чертеж – изображение предмета на совмещенных плоскостях проекции. Справа от вида спереди располагается вид слева, а снизу от вида спереди располагается вид сверху.

Какие условные обозначения при нанесении размеров уменьшают количество изображений на чертеже?

Знак диаметра, знак квадрата и символ толщины s.

Способы построения видов на чертеже

Построение видов начинается с мысленного выбора положе­ния детали перед плоскостями проекций. Затем выбирают коли­чество видов, необходимых и достаточных для выявления формы детали, а также способ их построения.

Выбор положения детали в системе плоскостей проекций за­висит от ее рабочего положения, способа изготовления на произ­водстве, формы. Например, если деталь изготавливается на то­карном станке, то на чертеже ее ось вращения должна распола­гаться горизонтально.

Виды чертежа могут быть выполнены различными способами. Рассмотрим некоторые из них.

Построение видов на основе последовательного вычерчива­ния геометрических тел, составляющих форму предмета. Для того чтобы выполнить чертеж этим способом, необходимо мысленно разделить деталь на составляющие ее простые геометри­ческие тела, выяснив, как они расположены относительно друг друга. Затем нужно выбрать главный вид детали и число изо­бражений, позволяющие понять ее форму и последовательно изобразить одно геометрическое тело за другим до полного ото­бражения формы объекта. Необходимо соблюдать размеры фор­мы и правильно ориентировать ее элементы относительно друг друга (табл. 8).

Построение видов на основе поэлементного вычерчивания геометрических тел, составляющих форму предмета, осуществля­ется с помощью приемов удаления и приращения.

При вычерчивании геометрического тела с использованием приема удаления на чертеже последовательно изменяется форма заготовки с помощью удаления объемов схожих с приемами ее обработки точением, сверлением, фрезерованием и т. п.

При вычерчивании геометрического тела с использованием приема приращения объемы элементов изделия как бы допол­няют друг друга, приращиваются.

8. Поэлементное вычерчивание геометрических тел, составляющих форму предмета

Построение видов с помощью постоянной прямой чертежа (способ внешнего координирования). Постоянной прямой чер­тежа называют линию, которую проводят из центра координат (точки О) вниз направо под углом 45° (рис. 86).

Предмет мысленно размещают в системе плоскостей проек­ций. Оси плоскостей проекций принимают за координатные оси. Проекционную связь между видом сверху и видом слева осуще­ствляют с помощью линий проекционной связи, которые прово­дят до пересечения с постоянной прямой чертежа и строят под углом 90° друг к другу.

Постоянную прямую чертежа, как правило, используют в тех случаях, когда по двум заданным видам необходимо построить третий вид детали (см. рис. 86). Перечертив два вида детали, строят постоянную прямую чертежа и проводят линии проекци­онной связи параллельно оси ОХ до пересечения с постоянной прямой чертежа, а затем — параллельно оси OZ.

Рассмотренный способ построения называют способом внеш­него координирования, поскольку предмет фиксируется в про­странстве относительно осей плоскостей проекций, которые рас­полагаются вне изображаемого объекта.

(Если на чертеже не показаны оси проекций и необходи­мо выполнить третий вид детали, то можно построить постоян­ную прямую чертежа в любом месте с правой стороны от вида сверху.)

Построение видов с помощью внутреннего координирования объекта. Внутреннее координирование заключается в мысленном введении дополнительных осей координат, привязанных к проецируемому предмету.

Рис. 86. Построение третьей проекции по двум заданным с помощью постоянной прямой чертежа

Рис. 87. Построение видов способом внутреннего координирования объекта

Виды вне проекционной связи

Для того чтобы рабочее поле чертежа использовать наиболее рациональным способом, согласно действующим нормам и стандартам, допускается изображение видов на любом их месте, причем вне всякой проекционной связи.

Те виды, которые располагаются без проекционной связи с главным видом, следует обозначать различными буквами кириллицы (русского алфавита), а что касается направления, то для его указания нужно применять стрелки.

Расположение видов (проекций) на чертежах (по ГОСТ 3453-46)

При построении проекций предполагают, что предмет расположен между глазом наблюдателя и соответственной плоскостью проекций (фиг. 115). 2. На чертеже проекции имеют следующие названия: “Главный вид”, “Вид сверху”, “Вид слева”, “Вид справа”, “Вид снизу”, “Вид сзади” (фиг. 116).

Примечание. По аналогии с названиями “Вид сверху”, “Вид сзади” и т. д., для главного вида может быть применено название “Вид спереди”.

Главным видом называется проекция на фасадную плоскость проекций. Изображаемый на чертеже предмет должен быть расположен

относительно фасадной плоскости так, чтобы главный вид давал возможно более ясное представление о форме предмета и его размерах или обе­спечивал наилучшее использование поля чертежа.

Такие изделия, как самолёт, автомобиль, паровоз и т. д. следует на главном виде изображать расположенными по условному направлению движения справа налево.

Главный вид служит для данного чертежа основным видом; осталь­ные виды нормально должны быть расположены, как показано на фиг. 116, а именно:

• вид сверху—под главным видом;
• слева—справа от главного вида;
• справа—слева от главного вида;
• снизу—над главным видом.

Наименования видов, кроме вида сзади, при расположении их по правилам п. 4 на чертежах не должны надписываться. Вид сзади необ­ходимо во всех случаях снабжать соответствующей надписью или ука­занием на направление проектирования.

Допускаются отступления от указанных в п. 4 правил располо­жения видов:

• при выполнении частичных видов;
• при размещении какого-либо вида вне проекционной связи с другими видами;
• при соединении половин противоположных видов по оси симме­трии (например, половина вида сверху соединяется с половиной вида снизу или половина вида слева соединяется с половиной вида справа).

Примеры допускаемых отступлений при расположении частичных видов даны на фиг. 117 и 118. Если частичный вид расположен вне непо­средственной проекционной связи с основным видом или отделён от последнего другими изображениями, то указание стрелкой и надписью (фиг. 117: „Вид по стрелке А”) обязательно. Подоб­ное указание может быть применено в том случае, если частичный вид расположен в непосредственной проекционной связи с основным видом.

При расположении какого-либо из видов на одном и том же листе с другими видами данного предмета, но вне проекци­онной связи с ними, необходимо либо указать название этого вида (например: „Вид снизу”), либо сделать соответственное указание стрелкой и надписью (например: „Вид по стрелке А”, или сокращённо: „Вид по А”, „Вид по В” и т. д).

Стрелки для указания изображаемой стороны предмета всегда должны сопровождаться буквен­ными обозначениями.

Если вид расположен на отдельном листе, то необходимо надписать название этого вида.

При соединении половин противоположных видов по оси симметрии должно быть надписано название не только того вида, который расположен не на месте, но, в отступление от п. 5, и название нормально расположенного вида.

Допускается при изображении предметов, проектирующихся в форме симметричной фигуры, вычерчивать взамен целого вида несколько более его половины (фиг. 118).

Количество видов для изображения данного предмета должно быть наименьшим и в то же время достаточным для получения исчер­пывающего о нём представления.

Черчение

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

Рис. 82. Получение основных видов

Вид спереди (главный вид) размещается на месте фронталь­ной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в про­екционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 84).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отноше­нию к фронтальной плоскости проекций так, чтобы видимая по­верхность ее могла быть спроецирована с наибольшим количест­вом элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силу­эт, изгибы поверхности, уступы, выемки, отверстия, что обеспе­чивает быстрое узнавание формы изображенного изделия.

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 85. Местные виды

Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.

Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.

Расположение видов на поле чертежа

Основным требованием, которому должно соответствовать размещение на чертежах главного и других основных видов, является рациональность. При этом необходимо учитывать также размещение текстового материала и необходимость нанесения размеров.

Согласно действующим стандартам, не допускается располагать виды на чертежах таким образом, чтобы это препятствовало полному представлению формы детали на главном виде.

Местный вид

По местным видом понимается такое изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей.

Допускается ограничение местного вида при помощи тонкой волнистой линии обрыва. В тех случаях, когда местный вид изображается вне проекционной связи, направление взгляда на основном виде указывается при помощи стрелки, а на данном местном виде наносится буквенное обозначение.

Дополнительные виды

В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.

В случае если дополнительный вид позиционируется в проекционной связи с исходным изображением, символы обозначающие вид и направление взгляда не наносится.

Разрезы

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

1. Простые. Используется одна рассекающая плоскость.
2. Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

По конфигурации сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо основной плоскости, вертикальные делятся на фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано по соседству с опорным основным видом. Можно их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

1. Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
2. Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Основы оформления чертежей по ЕСКД: что такое разрезы и какими они бывают?

Разрез – это изображение объекта путем мысленного рассечения одной или нескольких его плоскостей.

Благодаря разрезам можно увидеть, что находится в секущей плоскости, а также за ней.

Простые разрезы

Простые разрезы (с одной секущей плоскостью) делятся на:

• горизонтальные;
• вертикальные;
• наклонные.

Вертикальные разрезы в свою очередь бывают:

• фронтальными;
• профильными.

Простой разрез

Сложные разрезы

Сложные разрезы (с несколькими секущими плоскостями) бывают ступенчатыми и ломаными. Ступенчатые в свою очередь разделяют на:

• фронтальные;
• горизонтальные.

Сложный разрез

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

1. Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
2. Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
3. Переход между поверхностями допускается отражать условно или вовсе опускать.
4. Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
5. Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
6. Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
7. Плоские грани детали выделяют диагональными тонкими линиями.
8. Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
9. Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Требования к оформлению чертежа общего вида

Что должно быть на чертеже

Содержание регулируется ГОСТом и общепринятым стандартом и включает:

• информацию, позволяющую визуально представить устройство и его конструкцию, механические и прочие особенности. К такой информации относятся сведения о разрезах, сечении и т. п;
• обозначенные части объекта, поясняющие чертеж общего вида;
• текст с описанием принципа функционирования устройства, его характеристик, перечень деталей, материал изготовления;
• обозначенные и пронумерованные детали;
• габариты — выверенные и правильные;
• техническую характеристику;
• схему объекта/изделия (нужна не всегда).

Что нужно знать о композиции

Рисунок — всегда прямая проекция на несколько плоскостей (не менее 2). Такое проецирование считается главным. Задача чертежника — начертить с ракурса, демонстрирующего форму и пропорции лучшей композиции.

Говоря о проекциях предмета и особенностях его устройства, мы всегда держим в уме способ черчения. Всего их три: виды, сечения и разрезы.

Вид — то, что видит смотрящий на предмет, видимая его сторона. Виды подписываются именами в том случае, если смещаются по отношению к фронтальному виду. Согласно общепринятому стандарту, вид бывает передним, верхним, левым, правым, нижним и задним.

Разрез показывает, как объект выглядит изнутри. Обычно он пересечен плоскостью и показывает находящееся на и за ней.

Сечение — рисунок, который мы видим, когда мысленно разрезаем объект плоскостью. Мы видим фигуру, которую отрезали в точке соприкосновения.

Размеры объекта

К размерам относятся главные параметры объекта. Сумма значений размерных строк и цифр используется для моделирования. Есть несколько вариантов размерной строки:

• габариты, определяющие границы изделия;
• величины и показатели, позволяющие монтировать и инсталлировать изделие и его элементы — посадочные, установочные и присоединительные;
• справочные — для дополнительной информации.

• числа и метрические допуски не дублируются в отношении того же изделия, размещенного на разных страницах. Исключение — формальные сведения;
• расположение размерной строки должно быть параллельно отрезку, который измеряется, а выноса — перпендикулярно;
• угловые значения в процессе измерения делают линию полуокружностью, а выносы — радиусами;
• у контуров, выносов и строк нет точки пересечения.

Длинные линейки располагаются дальше от объекта, а короткие — ближе.

Как нумеруются позиции и части

При наличии в составе экспозиции множества элементов, нумерация осуществляется по порядку. Есть специальные линии для записывания на них чисел. Эти линии тянутся из внутреннего силуэта предмета во вне. Числа пишут также на разрезах и сечениях с видимой позицией.

Чтобы было удобно ориентироваться, создаются табличные реестры с номерами позиций — в свободном месте или отдельно на другой странице.

Графы таких реестров имеют определенную последовательность:

• готовые и заимствованные элементы;
• детали, которые были куплены;
• новое.

Композиция чертежа

Образец показывает прямую экспозицию предмета, его устройство и компоненты. Номера элементов регламентируются стандартом 2-109.73.

Рисунок выполняется прямой проекцией на 2 или больше плоскостей. Результат фронтального проецирования главный. Предмет чертят с такого ракурса, где экспозиция демонстрирует форму и пропорции наилучшей композиции. Проекции предмета, внешних и внутренних особенностей устройства, по способу черчения делятся на сечения, разрезы и виды.

Это обращенная к зрителю видимая сторона вещи.

Подписывать имена видов следует тогда, когда они смещены в отношении фронтального (переднего) вида. Госстандарт 2-305.68 именует виды: передний (главный), верхний, левый, правый, нижний, задний.

Внутренний вид объекта, умозрительно пересеченного плоскостью, отображающий то, что представлено на плоскости и за ней.

Абрис, видимый при умозрительном разрезании объекта плоскостью.

В сечении видна фигура, отрезанная в месте соприкосновения.

Размеры изделия

Размеры — это определяющие параметры объекта. Чем меньше размерных строк и цифр, тем лучше. Но сумма значений нужна для моделирования и ОТК. Для образца применяют следующие виды размерных строк:

• габаритные размеры, демонстрирующие границы объекта;
• установочные, присоединительные и посадочные величины, с помощью которых делают монтаж и инсталляцию объекта и элементов;
• справочные размеры, вносимые в надписи для формального сведения.

ГОСТ 2-307.68 регулирует написание чисел и метрических допусков. Их нельзя дублировать для одного и того же субъекта на разных страницах образца, кроме формальных сведений. Размерная строка ведется параллельно измеряемому отрезку, а вынос перпендикулярно строке. При измерении угловых значений линия становится полуокружностью, а выносы радиусами. Выносы, контуры и строки не пересекаются. Короткие линейки выставляются ближе к объекту, а длинные дальше.

Номера позиций и частей

Нумерация позиций и сопутствующих значков регламентируется ГОСТ 2-109.73. Если экспозиция изделия содержит составные элементы, то они нумеруются по порядку (поз. 1, поз. 2 и т.п.). Числа пишут на специальных линиях, которые протягивают из внутреннего силуэта объекта за его пределы, на том разрезе или сечении, где видна позиция. Для удобства все номера позиций объединяют в табличном реестре, в свободном пространстве композиции или отдельных страницах. Последовательность граф реестра:

• готовые и заимствованные части;
• покупные детали;
• новинки.

Основная надпись

ГОСТ 2-104.68 регулирует оформление основной надписи на образце. Она содержит:

• титл изделия;
• код листа по ГОСТу 2-201.68;
• код материала;
• литера по ГОСТу 2-103.68;
• масса изделия;
• масштаб;
• номер страницы;
• количество страниц;
• наименование организации;
• наименование работы;
• фамилия;
• подпись;
• дата.

Соблюдение всех правил выполнения чертежа общего вида необходимо. Именно оно поможет показать проектируемое изделие и сделает его понятным для специалистов во всех отраслях промышленности.
