Как сделать шпиндель в autodesk inventor

Секретный способ делать 3d модель конической передачи для моделистов ⁠ ⁠

Как некоторые уже знают, а другие нет — я занимаюсь маньячеством 3д моделированием.

Многих начавших делать свою модель авто, переделка игрушки, прочее прикладное созидание. Может встать проблема с созданием передачи крутящего момента в 90 или другого угла.

Конкретно: для создания дифференциала.

Моделировать самостоятельно задача не простая. Не все готовы или могут геометрически верно построить шестерни да ещё такие, чтобы работали.. я пытался, даже делал. Однако признаю, моих рук и мозга не хватило — как и терпения. Именно это и послужило огромной паузой в создании машинки и работы. (сама шасси потом делалась менее месяца не торопясь).

И чудо! копаясь в интернетах, далеко не Русского пространства. Я нашел способ в связке паре программ. Вы сможете делать любые нужные вам шестерни и для любого применения.

Приступим к описанию процесса:

Так как я использовал Autodesk Inventor 17 — то и рекомендую его.

1. Autodesk Inventor 17

2. GearTrax AI 2017 — я не рискну сообщать где я его брал, однако по названию вы сами справитесь.

3. Fusion 360 — напоминаю, получая бесплатную лицензию вы так же без проблем получите доступ к Autodesk Inventor 17. Джекпот!

После того, как вы это всё достанете, установите и договоритесь сотрудничать GearTrax AI 2017. Можно приступать к настройке данного приложения:

Вам не показалось, тут разные типы шестерен..

Но сначала посетим вкладку «Options» следом найдите область «CAD Settings»

Есть поля:
Assembly Template File

Part Template File

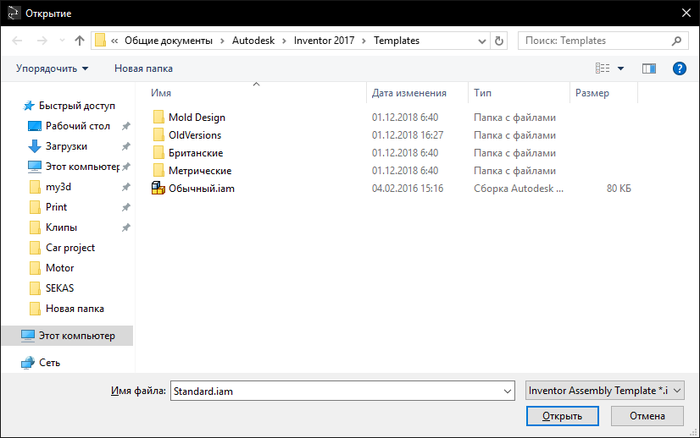

Справа от каждого жмем по квадрату, ожидая увидеть окно проводника. Далее следует пройти по адресу, надеюсь, он постоянен и проблем не возникнет.

Для ускорения процесса введите в адрес или просто проследуйте: C:\Users\Public\Documents\Autodesk\Inventor 2017\Templates

Видим файл, Обычный.iam — выбираем его и жмем «открыть»

PS: возможен вариант, что название будет: Standart.iam

Повторяем для обоих полей.

Можно приступать к шестерне!

Статья о конических, так что переключаемся в другую вкладку.

Называется она «Bevel Gears»

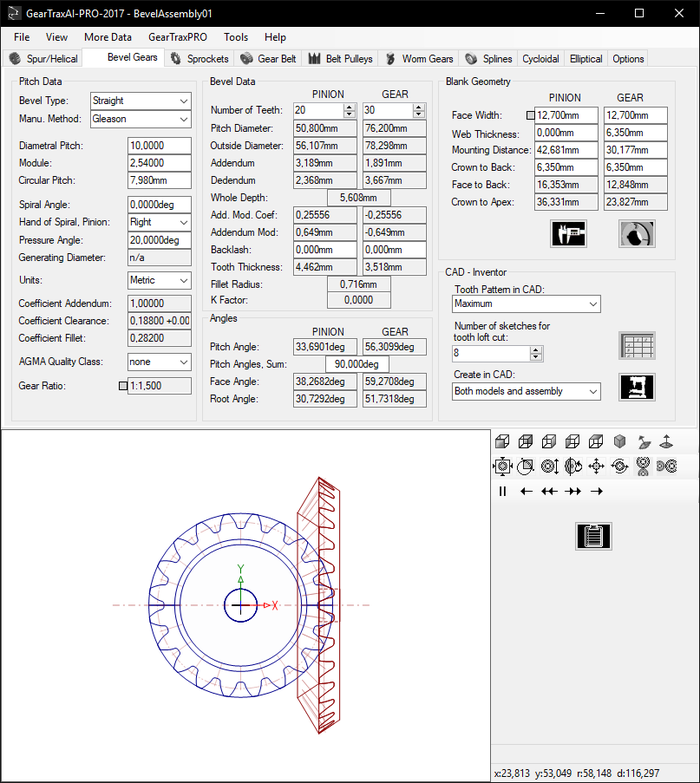

Описание базовых параметров:

Module — число миллиметров диаметра делительной окружности приходящееся на один зуб. Иначе, но грубо говоря: размер зуба.

Number of Teeth — количество зубьев шестерни.

В программе видим две настройки:

Pinion — шестерня входного вала.

Gear — принимающая или ведомая шестерня.

Backlash — зазоры между зубьями в месте контакта.

// Для стабильной работы программы было замечено, что настройку: «Manu. Method» — лучше переключить на: «DIN_3971» // — если у вас не возникает проблем, можете не трогать.

// Параметр: «Create in CAD» — убедитесь что выбрано: Both models and assembly. Я не помню как стоит изначально.

Совет: для действующих моделей из напечатанного пластика рекомендую минимальный Module 1.2мм, иначе ваши редукторы имеют риск часто ломаться. Особенно при использовании моторов 540 класса.

Ознакомились, перечислю используемые мной параметры:

Module — 1,25мм

Number of Teeth:

Backlash: 0,3мм — поиграйтесь с этим параметром самостоятельно. У каждого принтера свои нюансы в погрешностях размеров.

Когда всё настроено, ВНИМАНИЕ! включаем Autodesk Inventor 17 и не трогаем. В программе GearTrax AI 2017 жмем на графическую кнопку:

Далее может появится окно с которым мы соглашаемся (это в случае, если уже создавали):

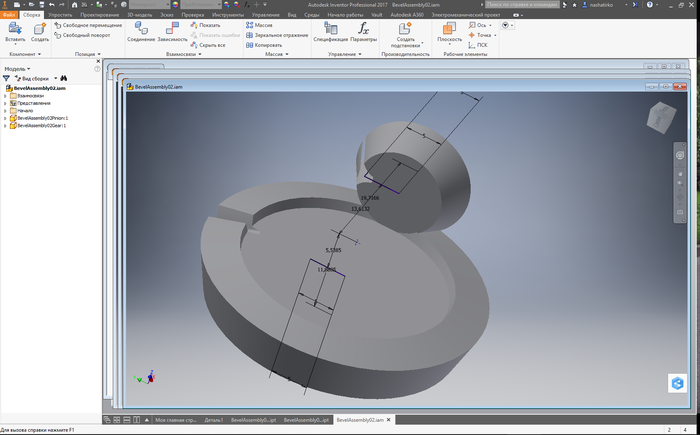

Замираем, ждем и смотрим магию. Как в Autodesk Inventor 17 будут создаваться шестерни! Пример окончания процесса:

Выглядит не очень, но хочу заметить, что выше Module 2мм такого бага нет (обычно нет).

Однако это никак не влияет на работу! самое главное есть: профили вырезаны в заготовках. Всего-то надо их «допилить».

Из программы Autodesk Inventor 17 производим экспорт в формате: STEP

Файл -> Экспорт -> Формат CAD -> STEP

Открываем Fusion 360:

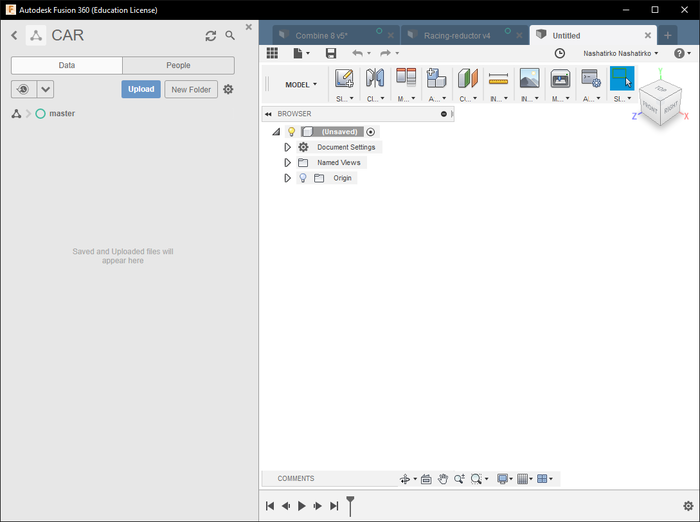

В левой боковой шторке выбираем проектную папку и нажимаем постоянно выделенную цветом кнопку «Upload»

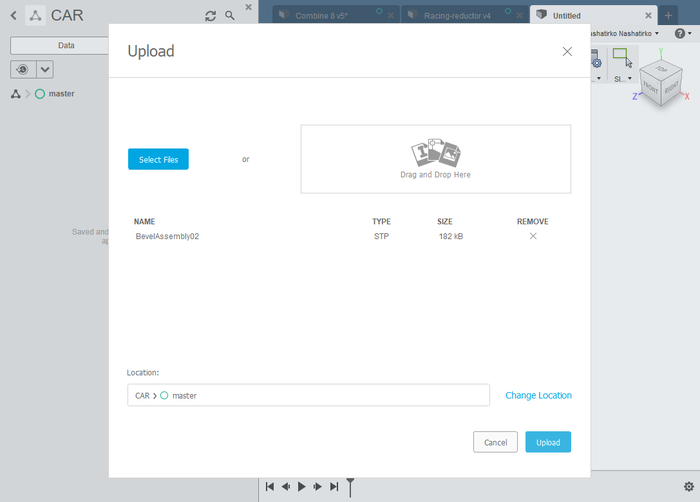

Перетаскиваем или используя проводник выбираем наш STEP файл. Внизу жмем «Upload»

Окно визуально обновится, дожидаемся когда полоска прогресса загрузки сменит вид на: «Complete» — готово, можно закрыть окно и начать работать.

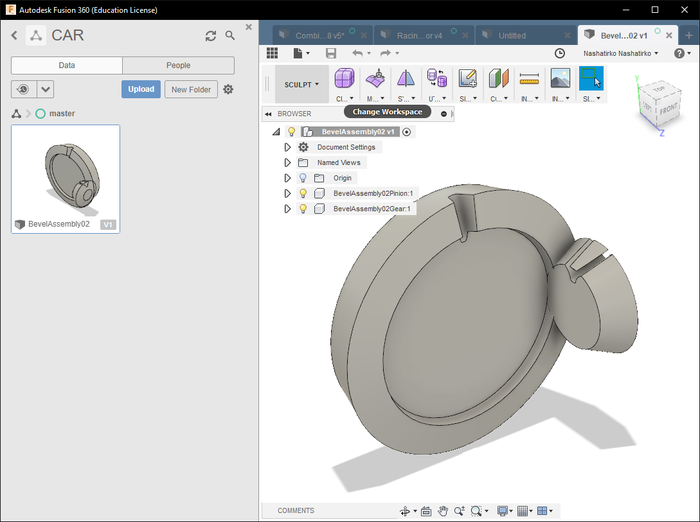

Выделил большую кнопку «SCULPT» — программа изначально переключает в этот режим при загрузке данного формата. Нажмите на неё и выберите «Model»

Для удобства и безопасности работы стоит включить «Историю» она тоже по умолчанию не включается при импорте данного формата. Кликните правой кнопкой мыши в самом главном объекте в «списке»

Приступаем к обработке. В первую очередь удаляем рудимент у малой шестерни. Он нам точно не нужен. Самостоятельно найдите его в списке объектов. Всё таки это не мануал по Fusion 360. На чае разорюсь 🙂

Мы видим у нас есть вырез в каждой заготовке, выделяем его сначала на малой (принципиальные могут на большой)

1. Ищем ветку CREATE в панели приборов — > Pattern — > Circular Pattern

2. Появится небольшого размера окно параметров модификатора, так как мы выделили заранее то трогать «Object» необязательно, далее следует Axis — ось окружности (мы применяем круговой паттерн) нажимаем напротив него на «Select» и выбираем ребро как на картинке.

3. Ниже/рядом появилось очень мелкое окошко с цифрой 3, так как мы выбирали параметр Pinion 10. Значит и тут вводим 10. и нажимаем ОК

Смотрим результат 🙂

Красота! самостоятельно повторите процедуру над другой шестерню.

Отверстия и прочее уже сами, как вам необходимо.

Распечатанный итог:

На этом всё, спасибо, что прочитали до конца. Рад, если кому-то пригодится.
