Разреженная матрица

Разреженная матрица — это матрица с преимущественно нулевыми элементами.

Среди специалистов нет единства в определении того, какое именно количество ненулевых элементов делает матрицу разреженной. Разные авторы предлагают различные варианты. Для матрицы порядка n число ненулевых элементов [1] :

• есть O(n). Такое определение подходит разве что для теоретического анализа асимптотических свойств матричных алгоритмов;
• в каждой строке не превышает 10 в типичном случае;
• ограничено .
• таково, что для данного алгоритма и вычислительной системы имеет смысл извлекать выгоду из наличия в ней нулей [1] .

По существу, разреженность соответствует системам со слабыми связями. Можно представить линию шариков, соединенных один за другим пружинками — это пример разреженной системы. Для контраста, если эти же шарики будут соединены пружинками каждый с каждым, то такая система будет представлять собой плотную матрицу. Термин разреженности используется также в комбинаторике и таких прикладных областях как сетевой анализ, при определении малой плотности значимых данных или соединений [источник не указан 70 дней] .

Огромные разреженные матрицы часто возникают при решении таких задач, как дифференциальное уравнение в частных производных.

При хранении и преобразовании разреженных матриц в компьютере бывает полезно, а часто и необходимо, использовать специальные алгоритмы и структуры данных, которые учитывают разреженную структуру матрицы. Операции и алгоритмы, применяемые для работы с обычными, плотными матрицами, работают относительно медленно и требуют значительных объёмов памяти, когда применяются к большим разреженным матрицам. Разреженные данные по природе своей легко сжимаются, а учёт разреженности часто [источник не указан 70 дней] приводит к уменьшению требований к компьютерной памяти.

Содержание

Представление

Алгоритмы

Применение

Библиотеки программ

Для вычислений с разреженными матрицами создано несколько библиотек:

• SparseLib++ (C++) [2]
• uBLAS (C++, в составе Boost) [3]
• SPARSPAK (Fortran) [4]
• CSparse (C) [5]

Примечания

1. ↑ 12Писсанецки, 1988, Введение
2. ↑SparseLib++
3. ↑uBLAS / Boost
4. ↑Alan George, Esmond Ng A brief description of SPARSPAK Waterloo sparse linear equations package  (англ.) // ACM SIGNUM Newsletter, Volume 19 Issue 4, October 1984. — N.Y, 1984. — С. 17-20. — ISBN 978-1-4503-0245-6. — DOI:10.1145/1057931.1057933
5. ↑T. A. Davis, Direct Methods for Sparse Linear Systems, SIAM, Philadelphia, September 2006

Литература

• Reginald P. Tewarson Sparse Matrices. — Academic Press, 1973. — 160 с. — ISBN 0126856508 перевод: Тьюарсон Р. Разреженные матрицы = Sparse Matrices. — М .: Мир, 1977. — 191 с.
• Писсанецки С. Технология разреженных матриц = Sparse Matrix Technology. — М .: Мир, 1988. — 410 с. — ISBN 5-03-000960-4
• Джордж А., Лю Дж. Численное решение больших разреженных систем уравнений = Computer Solution of Large Sparse Positive Definite Systems. — М .: Мир, 1984. — 333 с.

• Найти и оформить в виде сносок ссылки на авторитетные источники, подтверждающие написанное.

• Комбинаторика
• Типы матриц

Wikimedia Foundation . 2010 .

Полезное

Смотреть что такое «Разреженная матрица» в других словарях:

разреженная матрица — — [http://www.iks media.ru/glossary/index.html?glossid=2400324] Тематики электросвязь, основные понятия EN sparse matrix … Справочник технического переводчика

РАЗРЕЖЕННАЯ МАТРИЦА — матрица с малым числом ненулевых элементов. Системы линейных уравнений с такими матрицами возникают, в частности, при аппроксимации дифференциальных уравнений конечноразностными или вариационно разностными. Н. С. Бахвалов … Математическая энциклопедия

Матрица линейного оператора — Матрица математический объект, записываемый в виде прямоугольной таблицы чисел (или элементов кольца) и допускающий алгебраические операции (сложение, вычитание, умножение и др.) между ним и другими подобными объектами. Правила выполнения… … Википедия

Квадратная матрица — Матрица математический объект, записываемый в виде прямоугольной таблицы чисел (или элементов кольца) и допускающий алгебраические операции (сложение, вычитание, умножение и др.) между ним и другими подобными объектами. Правила выполнения… … Википедия

Список матриц — Структура матрицы Здесь собраны наиболее важные классы матриц, используемые в математике, науке (в целом) и прикладной науке (в частности). Под матрицей понимается прямоугольный массив чисел … Википедия

Перемножение матриц — Матрица математический объект, записываемый в виде прямоугольной таблицы чисел (или элементов кольца) и допускающий алгебраические операции (сложение, вычитание, умножение и др.) между ним и другими подобными объектами. Правила выполнения… … Википедия

Произведение матриц — Матрица математический объект, записываемый в виде прямоугольной таблицы чисел (или элементов кольца) и допускающий алгебраические операции (сложение, вычитание, умножение и др.) между ним и другими подобными объектами. Правила выполнения… … Википедия

Произведение матрицы на число — Матрица математический объект, записываемый в виде прямоугольной таблицы чисел (или элементов кольца) и допускающий алгебраические операции (сложение, вычитание, умножение и др.) между ним и другими подобными объектами. Правила выполнения… … Википедия

Разница матриц — Матрица математический объект, записываемый в виде прямоугольной таблицы чисел (или элементов кольца) и допускающий алгебраические операции (сложение, вычитание, умножение и др.) между ним и другими подобными объектами. Правила выполнения… … Википедия

Симплекс-метод — Не путать с «симплекс методом»  методом оптимизации произвольной функции. См. Метод Нелдера Мида Симплекс метод  алгоритм решения оптимизационной задачи линейного программирования путём перебора вершин выпуклого многогранника в… … Википедия

Разреженные матрицы

Разреженная матрица – двухмерный массив, большинство элементов которого равны между собой, так что хранить в памяти достаточно лишь небольшое число значений отличных от основного (фонового) значения остальных элементов.

Различают два типа разреженных матриц:

матрицы, в которых местоположения элементов со значениями, отличными от фонового, могут быть математически описаны;

матрицы со случайным расположением элементов.

В случае работы с разреженными матрицами вопросы размещения их в памяти реализуются с учетом их типа.

Матрицы с математическим описанием местоположения элементов

К данному типу матриц относятся матрицы, у которых местоположения элементов со значениями, отличными от фонового, могут быть математически описаны, то есть в их расположении есть какая-либо закономерность.

Элементы, значения которых являются фоновыми, называют нулевыми; а элементы, значения которых отличны от фонового, называют ненулевыми. Но необходимо помнить, что фоновое значение не всегда равно нулю.

Ненулевые значения хранятся, как правило, в одномерном массиве (векторе), а связь между местоположением в разреженной матрице и в новом, одномерном, описывается математически с помощью формулы, преобразующей индексы матрицы в индексы вектора.

На практике для работы с разреженной матрицей разрабатываются функции:

для преобразования индексов матрицы в индекс вектора;

для получения значения элемента матрицы из ее упакованного представления по двум индексам (строка, столбец);

для записи значения элемента матрицы в ее упакованное представление по двум индексам.

При таком подходе обращение к элементам матрицы выполняется с помощью указанных функций. Например, пусть имеется двумерная разреженная матрица, в которой все ненулевые элементы расположены в шахматном порядке, начиная со второго элемента. Для такой матрицы формула вычисления индекса элемента в линейном представлении будет следующей:

L = ((y-1)*XM+x)/2,

где L — индекс в линейном представлении; x, y – индексы соответственно строки и столбца в двумерном представлении; XM — количество элементов в строке исходной матрицы.

Матрицы со случайным расположением элементов

К данному типу относятся матрицы, у которых местоположение элементов со значениями, отличными от фонового, не могут быть математически описаны, то есть в их расположении нет какой-либо закономерности.

Пусть есть матрица A размерности 57, в которой из 35 элементов только 10 отличны от нуля:

Один из основных способов хранения подобных разреженных матриц заключается в запоминании ненулевых элементов в одномерном массиве записей с идентификацией каждого элемента массива индексами строки и столбца матрицы (см. Рисунок 6). Такой способ хранения называется последовательным представлением разреженных матриц.

Рисунок 6. Последовательное представление разреженных матриц

Доступ к элементу матрицы A с индексами i и j выполняется выборкой индекса i из поля Row, индекса j из поля Colum и значения элемента из поля Value. Следует отметить, что элементы матрицы обязательно запоминаются в порядке возрастания номеров строк для ускорения поиска.

Такое представление матрицы A сокращает используемый объем памяти. Для больших матриц экономия памяти является очень актуальной проблемой.

Однако последовательное представление разреженных матриц имеет определенные недостатки. Так включение и исключение новых элементов матрицы вызывает необходимость перемещения большого числа существующих элементов. Если включение новых элементов и их исключение осуществляется часто, то можно использовать описываемый ниже метод связанных структур.

Метод связанных структур переводит статическую структуру матрицы в динамическую. Эта динамическая структура реализована в виде циклических списков.

Для такого представления разреженных матриц требуется следующая структура элемента списка:

Рисунок 7 показывает связанную структуру для разреженной матрицы A.

Рисунок 7. Представление разреженных матриц в виде связанных структур

Циклический список представляет отдельную строку или столбец. Список столбца может содержать общие элементы с одним или более списком строки. Для того чтобы обеспечить использование более эффективных алгоритмов включения и исключения элементов, все списки строк и столбцов имеют головные элементы. Головной элемент каждого списка строки содержит ноль в поле Colum. Аналогично, каждый головной элемент в списке столбца имеет ноль в поле Row. Строка или столбец, содержащие только нулевые элементы, представлены головными вершинами, у которых поле Left или Up указывает само на себя.

Может показаться странным, что указатели в этой многосвязной структуре направлены вверх и влево, вследствие чего при сканировании циклического списка элементы матрицы встречаются в порядке убывания номеров строк и столбцов. Такой метод представления используется для упрощения включения новых элементов в структуру. Предполагается, что новые элементы, которые должны быть добавлены к матрице, обычно располагаются в порядке убывания индексов строк и индексов столбцов. Если это так, то новый элемент всегда добавляется после головного и не требуется никакого просмотра списка.

Стек – это структура данных, в которой новый элемент всегда записывается в ее начало (вершину) и очередной читаемый элемент также всегда выбирается из ее начала. Здесь используется принцип «последним пришел – первым вышел» (LIFO: Last Input – First Output).

Стек можно реализовывать как статическую структуру данных в виде одномерного массива, а можно как динамическую структуру – в виде линейного списка.

При реализации стека в виде статического массива необходимо резервировать массив, длина которого равна максимально возможной глубине стека, что приводит к неэффективному использованию памяти. Одновременно, работать с такой реализацией проще и быстрее.

При такой реализации дно стека будет располагаться в первом элементе массива, а рост стека будет осуществляться в сторону увеличения индексов. Одновременно, необходимо отдельно хранить значение индекса элемента массива, являющегося вершиной стека.

Можно обойтись без отдельного хранения индекса, если в качестве вершины стека всегда использовать первый элемент массива, но в этом случае, при записи или чтении из стека, необходимо будет осуществлять сдвиг всех остальных элементов, что приводит к дополнительным затратам вычислительных ресурсов.

Стек как динамическую структуру данных легко организовать на основе линейного списка. Поскольку работа всегда идет с заголовком стека, то есть не требуется осуществлять просмотр элементов, удалению и вставку элементов в середину или конец списка, то достаточно использовать экономичный по памяти линейный однонаправленный список. Для такого списка достаточно хранить указатель вершины стека, который указывает на первый элемент списка. Если стек пуст, то списка не существует и указатель принимает значение nil.

Рисунок 8. Стек и его организация

Поскольку стек, по своей сути, является структурой с изменяемым количеством элементов, то основное внимание уделим динамической реализации стека. Как уже говорилось выше, для такой реализации целесообразно использовать линейный однонаправленный список. Поэтому, при описании динамической реализации будем использовать определения и операции, приведенные в п. 2.2.6.1.

Описание элементов стека аналогично описанию элементов линейного однонаправленного списка, где DataType является типом элементов стека. Поэтому здесь приводить его не будем.

Основные операции, производимые со стеком:

записать (положить в стек);

прочитать (снять со стека);

проверка пустоты стека.

Реализацию этих операций приведем в виде соответствующих процедур, которые, в свою очередь, используют процедуры операций с линейным однонаправленным списком.

Работа с разреженными наборами данных в pandas и sklearn

В машинном обучении есть несколько настроек, в которых мы сталкиваемся с разреженными наборами данных. Вот несколько примеров:

• Пользовательский рейтинг рекомендательных систем
• Пользователь нажимает для рекомендации контента
• Векторы документов при обработке естественного языка

Редкие наборы данных часто бывают большими, что затрудняет использование стандартных инструментов Python для машинного обучения, таких как pandas и sklearn. Нередко памяти средней локальной машины недостаточно для хранения или обработки большого набора данных. Даже если памяти достаточно, время обработки может значительно увеличиться.

В этой статье мы дадим несколько простых советов, которым мы можем следовать при работе с большими разреженными наборами данных в Python для проектов машинного обучения.

Что такое разреженная матрица?

Разреженная матрица — это матрица, в которой большинство элементов равны нулю. Напротив, таблица, в которой большинство элементов ненулевое, называется плотной. Мы определяем разреженность матрицы как количество нулевых элементов, деленное на общее количество элементов. Матрица с разреженностью более 0,5 является разреженной матрицей.

Обработка разреженной матрицы как плотной часто неэффективна, что приводит к чрезмерному использованию памяти.

При работе с разреженными матрицами рекомендуется использовать выделенные структуры данных для эффективного хранения и обработки. Мы обратимся к некоторым из доступных структур в Python в следующих разделах.

Часто мы начинаем с плотного набора данных, который включает категориальные переменные. Как правило, для этих переменных приходится применять одноразовое кодирование. Когда эти переменные имеют высокую мощность (большое количество различных значений), однократное кодирование сгенерирует разреженный набор данных.

Пример

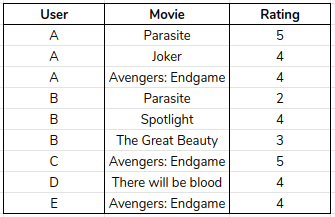

Рассмотрим следующую таблицу с пользовательскими рейтингами фильмов.

где «Рейтинг» — целевая переменная для задачи классификации нескольких классов.

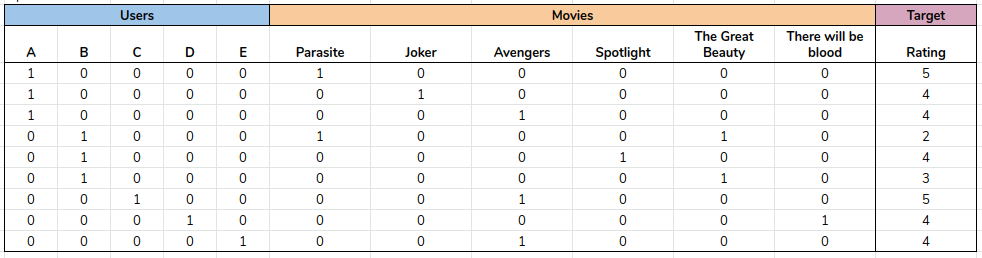

Теперь представьте, что мы хотим обучить классификатор Factorization Machines. Машины факторизации (FM) — это универсальный предсказатель, который может хорошо работать в задачах с высокой разреженностью, таких как рекомендательные системы. Согласно исходной бумаге нам необходимо преобразовать набор данных в следующий формат:

В приведенных выше структурах оба входных атрибута (пользователи и фильмы) закодированы в горячем режиме. В пандах это простое однострочное преобразование. Однако в случае больших наборов данных это может быть довольно громоздко.

Ниже мы продемонстрируем некоторые способы, которые облегчают преобразование и обработку таких наборов данных в pandas и sklearn.

Набор данных

Мы будем использовать общедоступный набор данных MovieLens 100K, доступный здесь. Учебный файл содержит 100 000 оценок, сделанных 943 пользователями по 1682 пунктам. В рамках этого анализа мы проигнорируем столбец timestamp.

Давайте загрузим данные во фрейм данных pandas.

Быстрое кодирование

Предполагая, что мы хотим преобразовать этот набор данных в формат, показанный в разделе выше, нам нужно быстро кодировать столбцы user_id и item_id. Для преобразования воспользуемся функцией панд get_dummies, которая преобразует категориальные переменные в индикаторные переменные.

Прежде чем применить преобразование, давайте проверим использование памяти нашим исходным фреймом данных. Для этого мы будем использовать функцию pandas memory_usage.

Теперь давайте применим преобразование и проверим использование памяти преобразованным фреймом данных.

После однократного кодирования мы создали один двоичный столбец для каждого пользователя и один двоичный столбец для каждого элемента. Итак, размер нового фрейма данных составляет 100,000 * 2,626, включая целевой столбец.

Мы видим, что использование памяти преобразованным фреймом данных значительно больше по сравнению с исходным. Это ожидается, поскольку мы увеличили количество столбцов фрейма данных. Тем не менее, большинство элементов в новом фрейме данных — нули.

Совет 1. Используйте разреженные структуры pandas для хранения разреженных данных

Панды разреженные структуры

Pandas предоставляет структуры данных для эффективного хранения разреженных данных. В этих структурах нулевые значения (или любое другое указанное значение) фактически не хранятся в массиве.

Хранение только ненулевых значений и их позиций — распространенный метод хранения разреженных наборов данных.

Мы можем использовать эти структуры, чтобы уменьшить использование памяти нашим набором данных. Вы можете думать об этом как о способе «сжатия» фрейма данных.

В нашем примере мы преобразуем столбцы с горячим кодированием в SparseArray, которые представляют собой одномерные массивы, в которых хранятся только ненулевые значения.

Если мы проверим dtypes нового фрейма данных, мы увидим, что преобразованные столбцы теперь имеют тип Sparse [uint8, 0]. Это означает, что нулевые значения не сохраняются, а ненулевые значения сохраняются как uint8. Тип dtype ненулевых элементов можно задать при преобразовании в SparseArray.

Кроме того, мы видим, что нам удалось значительно уменьшить использование памяти нашим фреймом данных.

До сих пор нам удавалось уменьшить использование памяти фреймом данных, но для этого мы сначала создали в памяти большой плотный фрейм данных.

Совет 2: используйте разреженную опцию в pandas get_dummies

Можно создать разреженный фрейм данных напрямую, используя параметр sparse в pandas get_dummies. По умолчанию этот параметр имеет значение False. Если True, закодированные столбцы возвращаются как SparseArray. Устанавливая sparse = True, мы создаем разреженный фрейм данных напрямую, без предварительного хранения плотного фрейма данных в памяти.

Использование разреженной опции в горячем кодировании делает наш рабочий процесс более эффективным с точки зрения использования памяти, а также скорости.

Перейдем к разделению входных и целевых переменных. Мы создадим два набора векторов X, y, используя плотные и разреженные фреймы данных для сравнения.

Разделить X, y

Сплит-тренинг и модельное обучение

Затем мы переходим к sklearn, чтобы выполнить разделение на обучающие тесты для наших наборов данных и обучить модель логистической регрессии. Хотя мы использовали машины факторизации в качестве эталонной модели для создания нашего обучающего набора, здесь мы обучим простую модель логистической регрессии в sklearn только для демонстрации различий в памяти и скорости между плотными и разреженными наборами данных. Советы, которые мы обсудим в этом примере, можно перенести на реализации Python FM, такие как xlearn.

Мы заметили, что, хотя X_sparse меньше, обработка заняла больше времени по сравнению с плотным X. Причина в том, что sklearn не обрабатывает разреженные фреймы данных как таковые, согласно обсуждению здесь. Вместо этого разреженные столбцы перед обработкой преобразуются в плотные, что приводит к увеличению размера фрейма данных.

Следовательно, уменьшение размера, достигнутое до сих пор с использованием разреженных типов данных, не может быть напрямую перенесено в sklearn. На этом этапе мы можем использовать scipy разреженные форматы и преобразовать наш фрейм данных pandas в scipy разреженную матрицу.

Совет 3: преобразование в scipy разреженную матрицу

Scipy разреженные матрицы

Пакет Scipy предлагает несколько типов разреженных матриц для эффективного хранения. Sklearn и другие пакеты машинного обучения, такие как imblearn, принимают в качестве входных данных разреженные матрицы. Поэтому при работе с большими разреженными наборами данных настоятельно рекомендуется преобразовать наш фрейм данных pandas в разреженную матрицу, прежде чем передавать его в sklearn.

В этом примере мы будем использовать форматы lil и csr. В scipy docs вы можете увидеть преимущества и недостатки каждого формата. Для эффективного построения матрицы рекомендуется использовать либо dok_matrix, либо lil_matrix. [«источник»]

Ниже мы определяем функцию для преобразования фрейма данных в scipy разреженную матрицу. Мы начинаем с построения матрицы lil по столбцам, а затем конвертируем ее в csr.

Давайте повторим обучающий тестовый сплит и модельное обучение с матрицей csr.

И train_test_split, и обучение модели были значительно быстрее при использовании X_sparse. Таким образом, делаем вывод, что работа с разреженной матрицей — наиболее эффективный вариант.

Преимущество разреженных матриц будет еще более очевидным в больших наборах данных или наборах данных с большей разреженностью.
