Эффективное охлаждение SSD-диска в исполнении M.2 при помощи радиатора Jonsbo
Небольшой обзор и тест радиатора Jonsbo, который позволит легко и просто уменьшить температуру SSD диска типоразмера M2 2280 без каких-либо сложностей и «колхозинга». Пользовательские тесты с результатами до и после присутствуют.
Видео версия обзора
Пару месяцев назад я решил сделать небольшой апгрейд для своего компьютера: установил новый WiFi модуль Intel AX210 с поддержкой WiFi 6E и заменил системный диск на NVME SSD накопитель Samsung 970 EVO объемом 500 GB. До замены, в качестве накопителя трудился другой SSD, меньшего объема и в целом его температурный режим работы нареканий не вызывал, что-то около 50 градусов в рабочем режиме. А вот новый накопитель оказался более горячим и даже в простое нагревался до 59 градусов. Даже фирменная утилита Samsung Magician охарактеризовала состояние диска, как «очень высокая» температура.
Естественно это меня насторожило, ведь SSD не слишком любят перегрев, поэтому решил приобрести специальный радиатор для SSD. Их много разных можно найти, но по отзывам понравился радиатор Jonsbo, который собственно и заказал. Ну а чтобы понимать, насколько снизится температура, то следил за ней при выполнении разных задач. И был удивлен, что под определенной нагрузкой температура оказалась даже ниже, чем в простое. Например при видео монтаже температура составляет 53 градуса.
На самом деле, все объяснимо. Мой компьютер имеет такое строение, что воздух забирается с левой стороны корпуса. При повышении нагрузки на процессор, обороты вентилятора увеличиваются и воздух начинает быстрее циркулировать внутри компьютера, параллельно охлаждая SSD диск.
Фактически, чем больше нагрузка для процессора и видео карты, тем лучше для SSD. Но большую часть времени компьютер выполняет роль печатной машинки для работы с текстом и работе в браузере, поэтому вентиляторы молчат, а диск греется.
Но если нагрузить SSD диск, то температуры ползут еще выше. К примеру, при закачке торрента, уже через 5 минут температура поднялась до 60 градусов.
Для интереса я запустил стресс тест диска, который нагружает его, имитируя активную запись\чтение и уже через 10 минут температура была 67 градусов, приближаясь к критической отметке 70 градусов.
Итак: заказал, подождал, получил. Сейчас кстати акция еще проходит и цена слегка меньше, чем обычно.
При заказе можно выбрать между серой окраской и красной. Мне вообще было без разницы, все равно диск стоит внутри глухого корпуса. Взял серую. Приехал радиатор в прозрачном блистере: бренд Jonsbo, модель M2-3.
В небольшом вкладыше схематически изображено, как следует правильно устанавливать радиатор. Также указаны его размеры: 73мм х 24,4 мм х 9,6 мм.
Радиатор комплектуется двумя парами термо прокладок: серые (более тонкие) и белые (более толстые).
Сам радиатор состоит из двух половинок, внутри собственно и будет размещен SSD диск.
Между собой половинки соединяются путем нащелкивания одной части на другую, для чего предусмотрены специальные пазы.
Верхняя часть более толстая и ребристая, основной отвод тепла будет осуществляться через нее.
Но и нижняя часть радиатора также металлическая, она будет помогать в охлаждении диска. Здесь есть ребра, но они менее выражены. Это сделано, что бы толщина увеличивалась не значительно и диск можно было потом установить в штатное место.
Процесс установки очень простой. Клеим на нижнюю часть термопрокладку и устанавливаем накопитель.
Далее клеим вторую термопрокладку сверху диска. Чтобы крышка плотно закрылась, у меня получилось, что нижняя серая (более тонкая), а верхняя белая (более толстая). В зависимости от толщины накопителя может придется поиграться с вариациями. К примеру, когда я попытался поставить 2 белых прокладки, радиатор не закрывался. А 2 серых прокладки не давали плотного контакта.
Все село идеально, контактная площадка для подключения свободна.
Крепление не закрывается корпусом.
В итоге, диск с радиатором стал в компьютере как родной.
После чего собственно проверил как диск стал себя вести при различных задачах. В простое и при небольшой нагрузке температура находится в пределах 49 градусов, это на 10 градусов меньше, чем было. Отличный результат! А Samsung Magician теперь говорит, что температура в норме.
При видео монтаже температура упала до 45 градусов, т.к включились вентиляторы и появился дополнительный обдув диска. Это на 8 градусов меньше, чем было при аналогичных условиях.
При закачке торрентов температура составила 49 градусов, что на 11 градусов меньше, чем было без радиатора.
Ну и стресс тест накопителя от AIDA. Напомню, что без радиатора диск нагрелся за 10 минут до 67 градусов. Теперь же стало 58 градусов, т.е температура упала на 9 градусов.
Исходя из полученных результатов выходит, что в зависимости от сценариев, температура упала на 9 — 11 градусов, что считаю очень хорошим результатом. Такое простое решение однозначно поможет прожить диску дольше и окупит себя многократно.
P.s Если кому интересно, что за компьютер фигурирует в обзоре, то это Alfawise B1 с ранее популярного магазина гирбест. Компьютер ежедневно трудится по 12 часов в сутки уже 2,5 года и используется мною лично, как для работы, так и для развлечений. Это к слову о надежности китайских компьютеров. Модель уже снята с производства и купить ее нельзя, но если интересуетесь тематикой мини компьютеров, то можете ознакомится с тематическими подборками, в которых представлены, как модели на процессорах Intel, так и на процессорах AMD:
Установка SSD М.2 на МП Asus Z97-A через Адаптер PCI-E M.2. с самодельным вентилятором охлаждения
тут показаны термопластинка и самодельный радиатор. При отворачивании крепления для SSD М.2 на МП Asus Z97-A, крепление отвалилось, был сильно затянут винт .
Через 3 дня получил
Как видите в комплекте пришло кроме самого адаптера салфетки, 3 резиновых кольца, термопластина(не знаю какой теплопроводности), радиатор для SSD М.2.
Сначала установил радиатор на SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280, Через термопластинки от видеокарты( там больше теплопроводность)
Потом SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280 в сборе с радиатором установил в Адаптер PCI-E M.2 NGFF for SSD V2 + Heatsink Re
Из картонки(коробка от клавиатуры и старого вентилятора 40х40 сделал кожух
Кожух с вентилятором установил на SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280, PCI-E x4, NVMe с Адаптер PCI-E M.2 NGFF for SSD V2 + Heatsink Ret
Потом Адаптер в сборе с SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280 и вентилятором установил во второй сплот для видеокарты МП Asus Z97-A
Так как накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280 новый , пришлось его активировать
В БИОСЕ изменил настройки чтобы на первом месте был накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280( как это делать подробно описано на нескольких сайтах)
Загрузил Microsoft Windows 10 Pro х 64 и все драйвера и другие нужные улиты. Система работает устойчиво , но нет интернета. Поэтому решил Адаптер в сборе с SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280 и вентилятором установить в первый сплот видеокарты МП Asus Z97-A, видеокарту во второй сплот
При таком варианте установки SSD М.2 накопитель SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ, M.2 2280, PCI-E x4, NVMe через Адаптер PCI-E M.2 NGFF for SSD V2 + Heatsink Ret на МП Asus Z97-A все стало работать нормально и появился интернет.
На моем ПК стоит самодельное СВО уже больше 3 лет посмотреть можете «СВО ПК на базе алюминиевого радиатора»
SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ SAMSUNG 970 EVO Plus MZ-V7S250BW 250ГБ
какая срань, ужас.
повторяется в посте несколько раз. Это тебе самсунг за рекламу этого ссд заплатил?

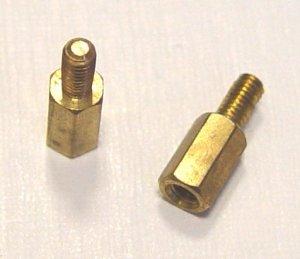

Затейник, есть такая штука — стойка резьбовая, вот она на пару порядков обеспечит снижение затрат, да и не греются 970е самсунги так, чтоб радиатор требовался.
Прошу помощи в оценке проекта (Компьютер в чемодане). Оценка жизнеспособности, мнения, идеи
Привет пикабу! В моей пытливой голове уже несколько лет зреет подобная идея. Я хочу узнать ваше мнение касательно этой идеи, ваши предложения, возможные ошибки, корректировки и прочее слова касательно любых аспектов использования и или изготовления подобного устройства. Поехали.
Немного о себе. Я занимаюсь 3д графикой и мои запросы к компьютеру сейчас таковы, что покрыть их ноутбуками не предоставляется возможным ни сейчас ни в ближайшей перспективе
В данный момент мой компьютер покрывает мои запросы к железу, но он обладает одним большим минусом — его невозможно таскать за собой, он накладывает абсолютные ограничения на мобильность. В связи с этим мой мозг сгенерировал идею, а что если смонтировать подобную конфигурацию в форм фактор чемодана ручной клади? Примерно вписывающийся в формат 60х40х15 см .
Конечно в 3д максе нарисовать подобное это одно, а воплотить в жизнь это другое.
Сейчас у меня есть 3д модель с точными размерами всех комплектующих для быстрого прототипирования в программе. Собрав это все в 3д максе, я понимаю, что собрать это реалистично. Проконсультировавшись с гиками компьютерного железа пришел к выводу, что водяного охлаждения для такой системы должно хватить и в целом система жизнеспособна.
Требования к системе таковы:
Возможность переносить эту конструкцию без особых проблем (Быстрое свертывание и развертывание)
Достаточная мощность для работы в 3d (1-2 процессора (Cinebench R15 от 3000 попугаев)
Оперативной памяти 64-128 гб (Сейчас в моем компьютере стоит 196 и для некоторых проектов уже и этого бывает мало, но думаю можно и ужаться в угоду мобильности)
Дисковое пространство 10-16 ТБ + SSD диск.
Жесткость корпуса для возможности монтажа элементов в нем.
Пренебречь можно:
Весом, в рамках разумного. Вес в районе 10-14 Кг для меня не является критичным. Конечно было бы хорошо самолетом в ручной клади его провезти (До 10 кг) но думаю, что не в этой жизни. И не в следующей.
Не требуется внешняя звуковая карта, мне достаточно и встроенной. Не хрипит и хорошо.
Не требуются аккумуляторы. Этот вариант рассматривался в конфигурации 5s26p ( 130 Элементов 1-1.5 кВт мощности) но цена, вес и опасность лития быстренько похоронили эту идею) + место под аккумулятор и инвертор. Буба, у тебя его нет! (майор пэйн.jpg)
Сразу скажу, что работа по удаленному рабочему столу и использование рендер ферм рассматривалось, но отметается по причине ненадежности (Особенно удаленный рабочий стол) У меня были случаи, когда из-за переполнения памяти система или зависала, или выкидывала из памяти программу удаленного рабочего стола + Все программы удаленного рабочего стола передают крайне низкое цветовое пространство, что не допустимо на этапе пост обработки в фотошопе. Ты просто не увидишь эти мельчайшие оттенки, за которые во многих случаях приходят правки)
Рендерферма в условиях моей работы используется, но редко по нескольким причинам. Сцена (модель) может весить 4-5 гигабайт и больше и прокачивать такой объем каждый раз очень накладно по времени. Времени часто на загрузки нет, правки нужно прямо СЕЙЧАС в формате часа двух.
О формате цены на изготовление чего то подобного, я осведомлен. Бюджет может легко перевалить за 250-300 тыс рублей (Покупка комплектующих, доставка, корпус, прочее)
Вот его общий внешний вид
Вот его общий внешний вид
Примерное концептуальное расположение компонентов внутри и их состав таков:
Мат Плата — Mini ATX формат. Видеокарта подключается через райзер удлинитель PCI x-16
Охлаждение видеокарты и процессора водяное и завязано на 2 радиатора водяного охлаждения 3 и 2 секции 120 мм последовательного подключение
Охлаждение радиатора через продувку с двух сторон. Зоны расположения радиаторов обособленны от остального пространства стенками. СВО возможно тоже будет обособлено в водонепроницаемой полости (Помпа, расширительный бачок)
Блок питания формата SFX на 850 Ватт, Модульный, тоже монтируется отдельно (В полости) , возможно корпус бп будет удален. Подсос воздуха и у Блока питания и радиаторов ведется снизу, для чего в конструкции будут предусмотрены ножки.
Монтаж мат платы, и основных компонентов с обязательной вибрационной развязкой (О проектировании которых я не знаю ничего)
Верхняя крышка (Закрывающая мат плату и начинку, на изображении черная) — из угле волоконного композита, так же как и крышка для монтажа монитора.
Монитор 24 дюйма IPS матрица, FULL HD из простого потребительского монитора. Например: dell S2415H. Вы не поверите, но я раскурочил свой монитор, что бы изучить его внутреннее устройство и размеры (Позже, конечно же собрал обратно) Все равно он умер и требует замены платы (Ублюдки из DNS желаю вам рака прямой кишки за продажу отремонтированных изделий под видом новых). Плата монитора будет располагаться либо в откидывающейся крышке, либо в основе корпуса, этот вопрос пока не решен.
Из дополнительного:
Реобас на передней панели для контроля оборотов и температуры
Динамики под монитором
Выводы 3.5 мм и USB тоже на передней панели.
Продувка внутреннего пространства материнской платы 2-3 вентилятора 60-70 мм
Возможно ЖК экран с выводом параметров работы (Напряжение сети, нагрузка процессора, Температура охлаждающих жидкостей и внутри корпуса, ARDUINO)
Охлаждение для SSD своими руками?
В наличии:
1 ssd в пластиковом корпусе на салазках, греющийся до 70 градусов. (корпус также горячий)
1 скотч, 1 алюминиевая фольга
0 ₽, 0 EUR, 0 USD
Вопрос:
Алюминиевый скотч при обмотке сработает как теплоизоляционный материал и поджарит чипы в пластиковом соку, или как радиатор, и понизит температуру?
Конечно, как гарантия кончится, через три года, а что сейчас?
Вот и у меня такой же вопрос про градусы — мол, откуда такая цифра в 70? Это датчик SSD в аиде?
- пожаловаться
- скопировать ссылку
Quebeq
По идее должны быть датчики, но в дешевых, китайских и прочих палях для дешевизны делают обманки. Типа якобы датчик есть, но он независимо от температуры показывает одно и тоже значение.
kostr184
сдать обратно где купил.
- пожаловаться
- скопировать ссылку
Поджарит к куям всё
- пожаловаться
- скопировать ссылку
Так фольга вроде отражает тепло, разве нет, только хуже сделаешь, можешь попробовать прицепить какую нибудь медную пластину, если не поможет, то скорей всего надо улучшать общее охлаждение системника
- пожаловаться
- скопировать ссылку
А смысл? SSD приобретается в частности для того, чтобы не было шумящих движущихся частей. Вы предлагаете навешать шумящих вентиляторов. Тогда и обычный жёсткий диско оставить можно было. В остальном надо посмотреть характеристики по температуре для данной модели SSD. Если она выдерживает нагрев, скажем до 100 градусов, так и не о чем волноваться. Ну либо как вариант расположить SSD так, что бы он попадал в струю воздушного потока от корпусного вентилятора.
- пожаловаться
- скопировать ссылку
У каждого геймера рано или поздно образуется дохлая видеокарта. Так вот, вполне возможно распилить её радиатор на 2-3 части, вытряхнуть SSD из пластикового корпуса, через термопасту прижать чипы к радиатору, сколхозив крепление, работы на час-полтора. Однако возникает вопрос, а есть ли в этом смысл? Технология развивается, свою гарантию эта мегафлэшка отработает и так и будет заменена на новую по причине устаревания, а не отказа.
- пожаловаться
- скопировать ссылку
Обмотать корпус — плохая идея. Разобрать и на чипы с контролером кинуть радиатор алюминиевый или медный — хорошая идея. На радиосвалках любую убитую мать, у них на мостах здоровенные радиаторы были. И медные тоже.
- пожаловаться
- скопировать ссылку
kostr184
На мой взгляд, делать всё холодным это уж совсем фанатизм. Если работает при такой температуре, то, не трогай пока работает)
Если волнует так этот вопрос, купи карман алюминиевый на 2.5 размер для переносных жёстких дисков. Правда он подключаться будет через юсб 3.0, но зато в радиаторе и переносной хахахах.
Вообще, стандартные корпуса максимально тонкие, и кажись пластиковые. Теплопроводность у них изначально хорошая( остывать должны быстро как и нагреваться).
- пожаловаться
- скопировать ссылку
проще просто прилепить 80- или 90-мм вентилятор к SSD на проводки или термоклей.
- пожаловаться
- скопировать ссылку
Для работы в том числе, к примеру обработке видео. HDD не так чтобы шумят. Единственный диск (из 5 штук) — велоцератор на 10000 об/мин слышны щелчки. даже 7200 не слышно, а 5400 подавно. Даже не знаю, что там за диски такие, но точно не NAS системы WD.
Вентилятор, вентилятору рознь, неговоря о том, что есть охлаждение ЦП, видеокарты и корпусные. Кто громче тут.
Забыл условия назвать. Это может быть закрытая флешка, ноутбук. А в консоли ставят? Но скажем это ПК, ближе всего. Зашёл узнать про свой M2 Самсунг (более актуально) — Диапазон рабочих температур 0 — 70 ℃. Ещё следует помнить про температуры:
Drive Temperature 1 — для микросхемы памяти (у меня минимум/максимум/средний 38/54/44)
Drive Temperature 2 — для контроллера памяти (у меня минимум/максимум/средний 40/60/47)
Для SSD SU650 так же 0-70. А для кингстон А2000 так же от 0 до 70 °C.
Можно считать, по умолчанию максимум в 70 градусов.
Дропают тут процы, видеокарты, даже раньше. А тут SSD под 100 градусов.
Он на фоне остального ПК самый тихий элемент.
Никто не поинтересовался где и при каких обстоятельствах он получил эти градусы. Салазки и в нотбуке есть.
У меня в закрытой док станции стоит SSD sata, до 49 прогрел. Никогда crystal disk info не ругался о вопросе перегрева, а вот на SSD M2 начал выть, поскольку он один перешагнул порог в 50 градусов под нагрузкой. У старичка плекстора вообще нет температурного датчика и корпус алюминий.
Медный радиатор для SSD M.2 NVMe. «Допилинг» и установка в ПК
Решил приобрести SSD M.2 NVMe 500Гб для своего ПК. Медный радиатор куплен полгода назад на Алиэкспрессе. Когда попытался сложить «бутерброд» из радиатора и SSD накопителя и установить в ПК, то вышла оказия — высокие ребра упирались в видеокарту. Пришлось проводить «допилинг». Как это было и к чему привело, читайте в этом обзоре.
Радиатор из «чистой меди» я брал с высотой ребер 4 мм. Посчитал это оптимальным, хотя у продавца на тот момент были и повыше (на 5 мм). Длина радиатора — 68 мм, ширина — 18 мм. Сверху на плату M.2 NVMe он устанавливается через клеевую термопленку.
У других продавцов Поднебесной есть немного другая версия медного радиатора за $3.68. Там в комплекте с радиатором идет силиконовая термопрокладка. Какую версию приобретать — решать вам. Размеры тут несколько другие (70×20 мм), высота ребер — до 6 мм.
* Материал: медь
* Размер: 70×20 мм
* Толщина: 1,5 мм/2 мм/2,5 мм/3 мм/4 мм/6 мм
Сразу сообщу, что аналогичные радиаторы из алюминия в 2 раза дешевле.
Китайский «радиатор-шоколадка» идеально подошел к новокупленному накопителю KIOXIA Exceria 500GB (LRC10Z500GG8). Выбор KIOXIA Exceria для меня был очевиден. Соотношение цены и качества у KIOXIA (в прошлом TOSHIBA) неплохое. В данном случае мы за $50 получаем SSD 500GB с такими параметрами:
* Интерфейс подключения — NVMe PCIe 3.0 x4
* Контроллер — KIOXIA (Phison PS5012-E12)
* DRAM-кэш — 512 MB DDR4
* Чипы памяти — 3D TLC Toshiba BiCS4 96-слойная
* Скорость чтения — 1700 МБ/сек
* Скорость записи — 1600 МБ/сек
* Ресурс записи — 200 ТБ
* Официальная гарантия — 5 лет
Компания KIOXIA тесно сотрудничает с производителем контроллеров Phison, но открыто это не афиширует. Именно поэтому контроллеры имеют маркировку KIOXIA, а не Phison. На лицевой стороне KIOXIA Exceria 500GB приклеен небольшой стикер с указанием производителя и серии NVMe накопителя. Стикер приклеен на три чипа памяти из четырех, однако открыты контроллер и чип DRAM-кэша от SK hynix.
В ряде обзоров KIOXIA Exceria 500GB показывал неплохие результаты (но не выдающиеся). Однако без радиатора сильно грелся — до 80 градусов. Поэтому радиатор для этого SSD необходим.
«Радиатор-шоколадка» улегся на KIOXIA почти идеально, полностью перекрыв все чипы памяти, контроллер и частично закрыл чип DRAM-кэша. Защитную пленку с радиатора я не снимал, просто прикинул расположение. Единственный момент — плата накопителя KIOXIA немного выгнута (видимо, от высокой температуры после пайки автоматом). Китайский медный радиатор абсолютно ровный. Но, полагаю, «их союз будет крепким, долгим и счастливым ни смотря ни на что».
Этот «бутерброд» я поместил в разъем M.2 NVMe на китайской материнской плате X79Z-2.4F. Многие говорят, что SSD M2 NVMе и материнская плата X79 «не дружат друг с другом». Но я об этой проблеме не знал. «Раз есть на «материнке» разъем M2 NVMе, значит он должен работать» — думал я. Блаженны неведающие ©.
Впрочем, спешу сообщить, что моя «материнка» MACHINIST X79Z-2.4F LGA2011 ATX накопитель KIOXIA Exceria 500GB в BIOS-e благополучно «увидела» и запустилась.
Проблема оказалась совсем в другом. Видеокарта при установке в порт PCI-E упиралась в медный радиатор. Значит, требовался «допилинг»… либо медного радиатора, либо пластиковой накладки видеокарты. Последняя крепилась к видеокарте на защелках. Если сточить снизу пластик, то это приведет к большим проблемам (вибрации, понизится охлаждение видеокарты).
Поэтому нужно пилить медный радиатор. На глаз отметил маркером линию толщиной 1-1.2 мм. Настолько и будем стачивать медь.
Параметры моего ПК и его видеобзор представлен ниже. Однако видеоарту ASUS RX550 пришлось заменить на старенький Radeon HD 5570 вот по этой причине.
1. Мат плата — X79Z-2.4F LGA2011 ATX
2. Процессор — Xeon E5-2630 v2
3. Память — Samsung 16 Гб DDR3 1600 МГц ECC REGISTERED
4. Видеокарта — Gigabyte Radeon HD 5570 1G
5. Системный диск Win7 — Gigabyte SSD UD PRO 256GB 2.5" SATAIII 3D NAND TLC (GP-GSTFS30256GTTD)
6. Блок питания — DeepCool DQ750 ST
Пилите, Шура, пилите.
Итак, идем на гараж. Там находим кусок алюминиевой пластины (огрызок декоративной мебельной планки) и берем одну пластиковую стяжку. Эх, надо было бы две, но и так сойдет… Медный радиатор стяжкой крепим к пластине. Наливаем воду в небольшую емкость. Вода нам нужна для охлаждения алюминия.
Включаем гриндер и за 20 минут, неспеша, то и дело смачивая водой алюминиевую пластину, стачиваем верхушку медного радиатора. Чтобы убрать заусеницы и медную пыль, проходимся по нему латунной щеткой из этого обзора. Единственный минус — слабая фиксация одной стяжкой. Из-за чего медный радиатор елозил по алюминию и это привело к небольшой деформации защитной голубой пленки (на фото видно, с одного угла).
Уже дома более внимательно рассмотрел результат «допилинга». Под увеличением на «медной шоколадке» хорошо видны рваные микро-борозды. Видимо, китайские технологии еще не догнали металлообработку времен СССР. Судя по всему, медную пластину вначале нарезали/надрезали на квадраты на определенную глубину диском или тонкой пилой. А потом фрезер выгрызал канавки по X и Y.
Замер показал, что после «допилинга» высота радиатора снизилась до 3 мм. Заусеницы в канавках устранял вручную платой из гетинакса.
Крепление радиатора, установка в ПК
Далее все просто. Снимаем защитную пленку с радиатора и клеим его на чипы SSD M.2 NVMe, не снимая фирменный стикер. Двумя тонкими стяжками фиксируем его окончательно.
Чтобы стяжки протиснулись сквозь ребра радиатора, пришлось их сделать чуть тоньше с помощью скальпеля. «Хвостики» стяжек обрезаем.
Устанавливаем наш «бутерброд» на материнскую плату. И внезапно обнаруживается, что отсутствует винт крепления SSD M.2 NVMe. Долгие поиски среди крепежных артефактов привели к уникальному экземпляру времен СССР. Устанавливаем рядом видеокарту — все замечательно, ничто нам не мешает.
На следующий день память ко мне вернулась и я вспомнил, что в коробке из-под материнской платы должен находиться штатный винт крепления. Так оно и оказалось — я его даже положил в пластиковое яйцо из-под «Киндер Сюрприза» для пущей сохранности. Вот такой он, товарищ Альцгеймер непредсказуемый!
Клонируем систему
Осталось перенести систему Windows 7 со старого SSD диска на новый M.2 NVMe. Обычно я делаю это с помощью загрузочной флешки и программы Paragon Migrate OS to SSD 5.0 x64. Ради эксперимента создал две загрузочные флешки — через Rufus и через Vеntoy.
В BIOS-е ПК увидел подключенный накопитель M.2 NVMe и в Boot выбрал загрузочную флешку, как приоритетную для запуска.
Обе загрузочные флешки (Rufus и Vеntoy) оказались «рабочими». Компьютер стартанул и программа Paragon Migrate OS to SSD предложила на выбор диски для переноса Win7, включая накопитель KIOXIA Exceria 500GB. После выбора накопителя снимаем «птичку» с опции виртуального, тестового клонирования и проводим операцию «физически реально».
Клонирование системы прошло за 1,5 минуты — скорость потрясающая. Правда, забыл сказать, в самом начале Paragon Migrate OS to SSD ругнулась на турецком языке про отсутствие подключения к Сети. Почему на турецком? Сие загадка великая есть ©
Далее все просто. Разделил пространство диска KIOXIA Exceria 500GB на системный (Win 7) и диск данных (DATA). Затем отключил «старый» SSD SATA III, а у нового переименовал буквы дисков — на С и D.
Секрет китайской «мамы» X79
Обнаружился еще один нюанс, связанный с китайской материнской платой X79Z-2.4F. Накопитель M.2 NVMe она прекрасно «видела», но после загрузки ПК упорно не хотела с него стартовать. Установка диска M.2 NVMe «первым» в разделе Boot ничего не давала — он постоянно «падал» вниз, оставаясь в нижних строчках. Проблема нашлась благодаря этому видео и советам пары опытных пользователей.
Итак, нужно выполнить три шага:
1. ВАЖНО! Сбросить BIOS на «дефолтные настройки» — Restore Defaults → Load Optimized Defaults → Yes
2. В разделе Boot отключить опцию Fast Boot → Disable
3. Накопитель M.2 NVMe поставить приоритетным в Boot, переместив в верхнюю строчку. Сохранить настройки и перезагрузить ПК.
Вот и все! Радиатор установлен успешно, SSD M.2 NVMe прекрасно работает. Его температура без загрузки составляет 43-44 градуса (офисный режим), с загрузкой в игре — 49-52 градуса (игровой режим). Последний был проверен на игре Silent Hill: Downpour в эмуляторе PlayStation 3 RPCS3, которые запускались с диска KIOXIA Exceria 500GB. Скриншоты и тесты под спойлером. Только предупрежу: в ряде тестов накопители на контроллерах Phison могут показывать скорости выше, чем на самом деле.
Всем удачи и бобра! ©
