Настройка сканеров Datalogic QuickScan QD24XX для работы с маркированной табачной продукцией
- Автор: Уваров А.С.
- 27.02.2019
Внедрение любой новой технологии сопряжено с разного рода сложностями, иногда объективными, иногда от недостатка информации. Казалось бы, мы живем в 21 веке, у каждого интернет под рукой, там все можно найти. Но интернет — это всего лишь отражение уже имеющихся знаний и уже полученного опыта, но если опыт куется только сегодня, то остается надеяться только на себя. Так произошло и в нашем случае, вроде бы подходящее оборудование оказалось неспособным прочесть маркировку на табачной продукции.
Научиться настраивать MikroTik с нуля или систематизировать уже имеющиеся знания можно на углубленном курсе по администрированию MikroTik. Автор курса, сертифицированный тренер MikroTik Дмитрий Скоромнов, лично проверяет лабораторные работы и контролирует прогресс каждого своего студента. В три раза больше информации, чем в вендорской программе MTCNA, более 20 часов практики и доступ навсегда.
Несмотря на то, что маркировка табачных изделий уже полным ходом внедряется в эксплуатацию практического опыта все еще недостаточно. Маркированной продукции в рознице все еще практически нет и большинство внедрений носят пока еще теоретический характер.
В нашем случае для работы с табаком были закуплены сканеры Datalogic QuickScan QD2400, хорошо показавшие себя при внедрении ЕГАИС и имеющие еще одно немаловажное достоинство: полную «совместимость» как по кабелю, так и по конструкции корпуса с предыдущей линейной моделью QuickScan Lite QW2100. Это позволило быстро заменить сканеры на кассовых узлах, не меняя уже проложенные кабели и продолжить использовать уже имеющиеся и закрепленные подставки.
Да и сотрудникам удобно, не нужно заново привыкать к новой модели. По факту мы просто разослали сканеры по торговым точкам (многие из которых территориально удалены) с короткой инструкцией как снять с кабеля старый сканер и подключить новый. Вопросов данная операция не вызвала, и мы спокойно «закрыли» этот вопрос.
Но когда на один из магазинов пришла маркированная продукция, выяснилось, что данная модель сканера ее просто не читает. В чем мы быстро убедились самостоятельно. Беглый поиск показал, что массовых проблем с данной моделью не зафиксировано и она продолжает продаваться как подходящая для работы с маркированной табачной продукцией. Значит проблема где-то в настройках, только вот где.
Внимательное изучение маркировки на пачках сигарет навело нас на простую, но не совсем очевидную мысль, коды DataMatrix на большинстве продукции являются инверсными, т.е. традиционно темные области кода здесь наоборот светлые.
Дальше проще, хорошо, когда знаешь, что искать и решение было найдено достаточно быстро. По умолчанию сканеры серии Datalogic QuickScan QD24XX / QBT24XX / QM24XX не работают с инверсными кодами, эта возможность включается отдельной настройкой. Для этого следует последовательно считать следующие коды (можно даже с экрана):
После этого сканер будет уверенно считывать как нормальные, так и инверсные коды. Ниже мы приводим PDF с инструкцией, которую можно распечатать и передать непосредственно в магазины (либо использовать для считывания с экрана).
Мы надеемся, что данный материал окажется вам полезен и позволит сэкономить время при настройке сканеров серии Datalogic QuickScan QD24XX / QBT24XX / QM24XX для работы с маркированной табачной продукцией.
Научиться настраивать MikroTik с нуля или систематизировать уже имеющиеся знания можно на углубленном курсе по администрированию MikroTik. Автор курса, сертифицированный тренер MikroTik Дмитрий Скоромнов, лично проверяет лабораторные работы и контролирует прогресс каждого своего студента. В три раза больше информации, чем в вендорской программе MTCNA, более 20 часов практики и доступ навсегда.
Помогла статья? Поддержи автора и новые статьи будут выходить чаще:
Или подпишись на наш Телеграм-канал:
QuickScan QBT2400
azn_adm Захожу иногда
Сообщения : 10
Очки : 20
Репутация : 0
Дата регистрации : 2012-06-28
- Сообщение 1
QuickScan QBT2400
автор azn_adm Чт Ноя 12 2015, 13:01
ratman Эксперт
Сообщения : 935
Очки : 1128
Репутация : 19
Дата регистрации : 2015-03-05
Возраст : 47
- Сообщение 2
Re: QuickScan QBT2400
автор ratman Ср Фев 03 2016, 05:48
azn_adm Захожу иногда
Сообщения : 10
Очки : 20
Репутация : 0
Дата регистрации : 2012-06-28
- Сообщение 3
Re: QuickScan QBT2400
автор azn_adm Ср Фев 03 2016, 08:23
У меня не получается я считываю код Enable а сканер выдаст звуковой сигнал и всё. А можно потом проверить к примеру отсканировав любой штрих код, а результат чтоб появился в текстовом редакторе?
ratman Эксперт
Сообщения : 935
Очки : 1128
Репутация : 19
Дата регистрации : 2015-03-05
Возраст : 47
- Сообщение 4
Re: QuickScan QBT2400
автор ratman Ср Фев 03 2016, 14:09
У меня не получается я считываю код Enable а сканер выдаст звуковой сигнал и всё. А можно потом проверить к примеру отсканировав любой штрих код, а результат чтоб появился в текстовом редакторе?
1Гц). Дальше код "Enable", затем выход из режима программирования (правый верхний угол). Подождать пока перезагрузится.
Проверять в любом текстовом документе. Просто читать штрих-код, он должен вывестись в документ с переводом строки. Проверить на всех штрихах, которые нужно читать (в конце инструкции есть примеры, но у меня просто пачка своих для проверки).
После этого он должен читать линейные штрихи любой длины, матричники PDF-417, QR и что-то ещё несущественное. Если все остальные настройки дефолтные.
Настроить сканер штрихкода
Когда вы считываете штрихкод, сканер передает данные на компьютер или в автономную кассу. Чтобы устройство правильно распознавало коды, настройте оборудование. Порядок работы зависит от того, к какому устройству подключаете сканер:
-
;
- устройство с операционной системой Android;
- компьютер или POS-терминал на ОС Windows.
СБИС работает со сканерами в двух режимах:
- Клавиатурный — сканер имитирует набор штрихкода на клавиатуре. Чтобы касса или компьютер верно распознали сигнал, требуется запрограммировать признак начала («префикс») и окончания («суффикс») сканирования;
- СОМ — на ПК или кассу поступает образ кода, полученный через последовательный или COM-порт. При подключении сканера по USB необходимо создать на компьютере программную имитацию такого порта («эмулировать COM-порт»).
Как настроить сканер
АТОЛ
DataLogic
Zebra
(бывш.Symbol
и Motorola)
Honeywell
VMC
После настройки добавьте устройство на рабочее место в СБИС Для магазинов, Presto либо на online.sbis.ru в том режиме, в каком настроили его.
Если вы подключаете сканер, который уже используете в клавиатурном режиме для работы в других программах, определите, какие префикс и суффикс настроены на устройстве. При добавлении в СБИС укажите эти же значения в карточке оборудования.

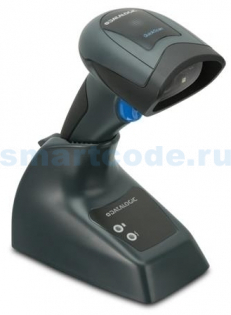

Беспроводной 2D сканер штрих-кода Datalogic QuickScan QBT2430 QBT2430-BKK10-C794 (ЕГАИС/ФГИС)
