Не понятный порт

Не понятный порт

Сообщение Musulmanin » 17 фев 2021, 08:24

Re: Не понятный порт

Сообщение Chupaka » 17 фев 2021, 19:40

Это ваш адаптер «Ethernet через розетку». По умолчанию, все интерфейсы, кроме WAN (ether1), добавляются в локальный бридж. С вашей конфигурацией вы можете делать что угодно, даже удалять порты из бриджа.

Re: Не понятный порт

Сообщение Musulmanin » 17 фев 2021, 19:46

Re: Не понятный порт

Сообщение Chupaka » 17 фев 2021, 22:34

Физически он может быть в блоке питания. Если версия прошивки старая — обновить, возможно, это просто глюк.

После удаления портов из бриджа клиенты, с которыми осуществляется связь через розетку, потеряют доступ в локалку.

MikroTik PWR-Line

Умный адаптер питания со встроенным кабелем microUSB для всех новейших маршрутизаторов и точек доступа производства MikroTik, питаемых через порт microUSB. Подключите PWR-Line к электророзетке и при помощи USB-кабеля соедините с поддерживаемым MikroTik-устройством для подачи на него питания. После выполнения того же самого с ещё одним PowerLine-совместимым устройством в другой комнате, гаджеты установят между собой PowerLine-связь без прокладки LAN-кабелей. При подключении к одной электрической цепи модели линейки PWR-Line образуют Ethernet-соединение за счёт использования стандарта HomePlug AV.

MikroTik Data over Powerlines

Беспроводные WIFI сети давно стали для нас уже привычным и достаточно удобным способом подключения к Интернет, позволяющим отказаться от дополнительных проводов и кабелей. Такие сети окружают нас повсюду: дома, в офисе, на улице, и даже в метро, завоёвывая всё большую популярность, благодаря, увеличивающемуся количеству носимой электроники, способной выходить в сеть. Однако, несмотря на все положительные качества, одной из негативных особенностей WIFI является относительно небольшая зона покрытия, ограниченная возможностями точки доступа. Именно поэтому, и были придуманы несколько категорий устройств, предназначенных для усиления сигнала и расширения зоны покрытия беспроводной сети, в числе которых Powerline адаптеры MikroTik

MikroTik Data over Powerlines

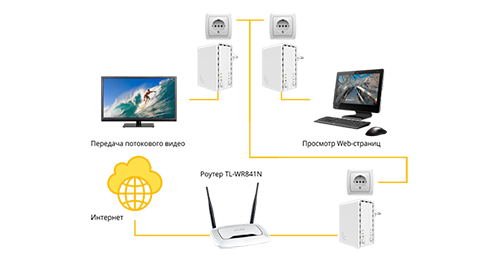

Передающий Powerline адаптер подключается к сети Интернет, используя исключительно проводное подключение, после чего преобразует сигнал для передачи по электрической проводке. А принимающий Powerline адаптер принимает сигнал от передающего адаптера, выполняет обратное преобразование, и транслирует по Ethernet кабелю или по WIFI

• > Сокращение количества сетевых кабелей
• > Отсутствие необходимости сверлить стены для прокладывания сети
• > Отсутствие влияния количества и толщины стен на силу сигнала
• > Зона покрытия WIFI сети ограничена лишь протяжённостью электрической проводки

• > Возможность проседания скорости беспроводного соединения, при подключении к сети мощных электропотребителей
• > Powerline адаптер нельзя подключать через сетевой фильтр или UPS, что создаёт некоторые риски повреждения прибора при скачке напряжения
• > Совместимость лишь с однофазной электрической сетью
• > При организации сети из нескольких Powerline адаптеров, изначальная пропускная способность сети, обеспечиваемая роутером, равномерно распределяется между всеми адаптерами

» Приобрести Powerline адаптеры MiktoTik Вы можете в
интернет-магазине conetec.su. «

Модели для европейского рынка

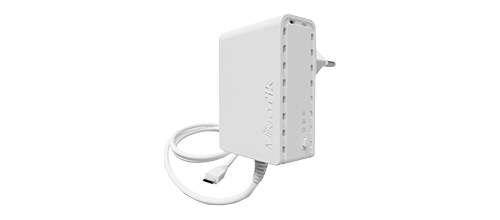

PWR-LINE EU (PL7400) – это адаптер питания с функцией Powerline для устройств MikroTik с портом пиитания microUSB. Устройство обеспечивает скорость соединения до 100 Мбит/с по электрической проводке

PWR-LINE AP (EU plug)

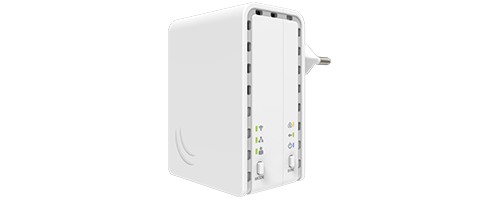

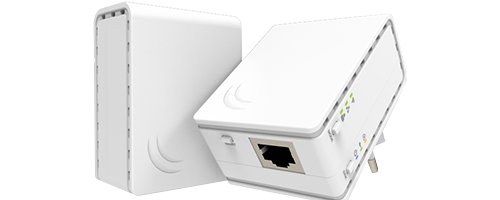

PWR-LINE AP (EU plug) – это компактная точка доступа WIFI с функцией Powerline, которая работает в диапазоне 2,4 ГГц и обеспечивает скорость беспроводного соединения до 300 Мбит/с

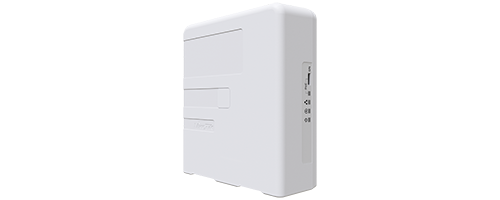

PWR-LINE PRO – это высокопроизводительный расширитель зоны покрытия WIFI сети с функцией Powerline. Устройство обеспечивает скорость соединения до 600 Мбит/с по электрической проводке

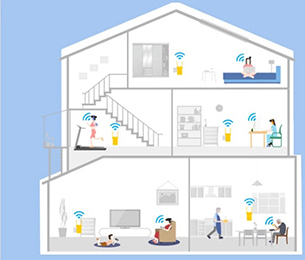

Powerline адаптеры MikroTik – это уникальные устройства, позволяющие за несколько минут расширить зону покрытия вашей беспроводной сети по всему периметру здания, независимо от его размера и толщины стен

CONETEC

Москва м. Алексеевская
1-я Мытищинская улица, 27, стр. 2
ИНБОКС

MikroTik PWR-LINE AP Руководство пользователя

Устройства серии PWR-LINE позволяют подключаться по типу Ethernet между поддерживаемыми устройствами по обычным линиям электропередачи. При подключении к той же электрической цепи устройства PWR устанавливают соединение Ethernet с использованием стандарта HomePlug AV. PWR-LINE AP — это точка беспроводного доступа с одним портом Ethernet, встроенной точкой доступа Wi-Fi 802.11b / g / n и встроенной поддержкой PWR-LINE. Просто подключите это устройство непосредственно к одному из портов LAN вашего маршрутизатора MikroTik и добавьте еще одно где-нибудь подальше в вашем помещении, что позволит расширить зону покрытия беспроводной сети без необходимости прокладки каких-либо кабелей LAN. Вы можете установить больше устройств PWR-LINE для дальнейшего построения вашей сети, поддерживается до восьми устройств.

Соединительный

1. Подключите одно устройство PWR-LINE AP к розетке питания.
2. Основное устройство должно быть подключено к одному из портов LAN маршрутизатора.
3. Другие устройства PWR-LINE AP можно разместить в любом месте в любых розетках той же цепи питания.
4. Используйте вкладку Winbox «Соседи», чтобы узнать адреса блоков PWR LINE.
5. Поскольку по умолчанию пароль отсутствует, вы войдете в систему автоматически. Установите пароль Wi-Fi и свою страну, чтобы обеспечить соблюдение местных правил.
6. Чтобы добавить больше устройств, которые будут подключаться по электрическим линиям, добавьте совместимые устройства где-нибудь в той же электрической цепи. См. Раздел «Кнопки и перемычки» о том, как подключить отдельные устройства PWR-LINE.

Важная заметка! Устройство настроено как мост для расширения вашей локальной сети. По умолчанию у него нет пароля или брандмауэра, и его не следует подключать напрямую к Интернету без соответствующей настройки.
RouterOS включает множество параметров конфигурации в дополнение к тому, что описано в этом документе. Предлагаем начать здесь, чтобы ознакомиться с возможностями: https://mt.lv/help
Если IP-соединение недоступно, инструмент Winbox (https://mt.lv/winbox) можно использовать для подключения к MAC-адресу устройства со стороны локальной сети (по умолчанию весь доступ через интернет-порт заблокирован). В целях восстановления можно загрузить устройство из сети, см. Раздел Пуговицы и перемычки.

Включение питания

Устройство принимает питание напрямую от розетки 100-240 В

50/60 Гц, к которой оно подключено. Потребляемая мощность при максимальной нагрузке может достигать 7 Вт.

Слоты и порты расширения

• Один порт 10/100 Ethernet, поддерживающий автоматическую коррекцию перекрестного / прямого кабеля (Auto MDI / X), поэтому вы можете использовать прямые или перекрестные кабели для подключения к другим сетевым устройствам.
• Встроенный модуль беспроводной связи 2.4b / g / n 802.11 ГГц со встроенными антеннами PIF, максимальное усиление 1.5 дБи.

Пуговицы и перемычки

PWR-LINE AP имеет следующие кнопки:

Кнопка сброса

• Удерживайте кнопку перед включением устройства, а при включении кнопка принудительно загрузит резервный загрузчик. Продолжайте удерживать кнопку для двух других функций этой кнопки.
• Отпустите кнопку, когда зеленый светодиод начнет мигать, чтобы сбросить конфигурацию RouterOS. Чтобы не загружать резервный загрузчик, вы можете начать удерживать кнопку после того, как питание уже подано.
• Отпустите кнопку после того, как светодиод перестанет мигать (

Независимо от используемого выше варианта, система загрузит резервный загрузчик RouterBOOT, если кнопка будет нажата до подачи питания на устройство. Полезно для отладки и восстановления RouterBOOT.

Кнопка синхронизации

Держите 0.5 3 секунды. В течение 120 секунд будет пытаться связаться с другим устройством PWR-LINE. Мигающий оранжевый светодиодный индикатор указывает на то, что он находится в режиме поиска. Вы также должны сделать то же самое на другом устройстве PWR, чтобы они могли синхронизироваться. Нажмите кнопку еще раз, чтобы отменить поиск. Вы также можете вручную установить ключи безопасности в настройках RouterOS. Держите 5 8 секунд. Создается новый ключ безопасности. Это необходимо для удаления устройства PWR-LINE из существующей сети PWR. Держите 10 15 секунд. Сбрасывает все настройки, связанные с PWR.

Кнопка режима

Эту кнопку можно настроить из программного обеспечения RouterOS для выполнения любого предоставленного пользователем сценария RouterOS. Вы также можете отключить эту кнопку.

Уведомление

• Полоса частот 5.470–5.725 ГГц не разрешена для коммерческого использования.
• В случае, если устройства WLAN работают с диапазонами, отличными от указанных выше, тогда необходимо применить настроенную версию прошивки от производителя / поставщика к оборудованию конечного пользователя, а также предотвратить повторную конфигурацию конечного пользователя.
• Для использования вне помещений: конечному пользователю требуется разрешение / лицензия от NTRA.
• Даташит на любое устройство доступен у официального производителя. webсайт.
• Для продуктов с буквами «EG» в конце серийного номера диапазон частот беспроводной связи ограничен 2.400 2.4835 ГГц, мощность передачи ограничена 20 дБм (EIRP).
• Для продуктов с буквами «EG» в конце серийного номера диапазон частот беспроводной связи ограничен 5.150 5.250 ГГц, мощность передачи ограничена 23 дБм (EIRP).
• Для продуктов с буквами «EG» в конце серийного номера диапазон частот беспроводной связи ограничен 5.250 5.350 ГГц, мощность передачи ограничена 20 дБм (EIRP).

Поддержка операционной системы

Устройство поддерживает программное обеспечение RouterOS с номером версии не ниже указанного в меню / системном ресурсе RouterOS. Остальные операционные системы не тестировались.

Заявление Федеральной комиссии по связи о помехах
Идентификатор FCC: TV7PL64112ND

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях.
Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним из следующих способов:

• Изменить ориентацию или местоположение приемной антенны.
• Увеличьте расстояние между оборудованием и приемником.
• Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному радио / телевизионному технику.

Предупреждение FCC: Любые изменения или модификации, явно не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию этого оборудования. Это устройство соответствует требованиям части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий: (1) это устройство не может создавать вредных помех, и (2) это устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Это устройство и его антенна не должны совмещаться или работать вместе с какой-либо другой антенной или передатчиком.
ВАЖНО: Воздействие радиочастотного излучения. Расстояние между антенной и пользователем должно быть не менее 20 см. При такой конфигурации могут быть соблюдены пределы радиационного воздействия FCC, установленные для населения / неконтролируемой среды. Установка антенны.
ПРЕДУПРЕЖДЕНИЕ: Установщик несет ответственность за то, чтобы при использовании разрешенных антенн в США (или там, где применяются правила FCC); используются только те антенны, которые сертифицированы вместе с продуктом. Использование любых антенн, кроме тех, которые сертифицированы вместе с продуктом, категорически запрещено в соответствии с правилами FCC CFR47 часть 15.204. Установщик должен настроить уровень выходной мощности антенн в соответствии с правилами страны и для каждого типа антенны. Для оборудования с разъемами требуется профессиональная установка, чтобы обеспечить соблюдение требований по охране здоровья и безопасности.

Промышленность Канада

IC: 7442A-PL64112ND Это устройство соответствует стандартам RSS Министерства промышленности Канады, не требующим лицензирования. Эксплуатация возможна при соблюдении следующих двух условий: (1) это устройство не может создавать помехи и (2) это устройство должно принимать любые помехи, включая помехи, которые могут вызвать нежелательную работу устройства.

Декларация соответствия CE

Полную декларацию соответствия (DoC) можно получить, посетив страницу нашего продукта на https://mikrotik.com/products Производитель: Mikrotikls SIA, Бривибас гатве 214i Рига, Латвия, LV1039.

Заявление MPE

* Заказчик несет ответственность за соблюдение местных нормативных требований, включая работу в рамках разрешенных частотных каналов, выходную мощность, требования к кабелям и требования к динамическому выбору частоты (DFS). Все радиоустройства Mikrotik должны быть профессионально установлены!
