Схема данных

В СУБД Access процесс создания реляционной базы данных включает создание схемы данных . Схема данных наглядно отображает логическую структуру базы данных: таблицы и связи между ними, а также обеспечивает использование установленных в ней связей при обработке данных.

Для нормализованной базы данных, основанной на одно-многозначных и однооднозначных отношениях между таблицами, в схеме данных для связей таких таблиц по первичному ключу или уникальному индексу главной таблицы могут устанавливаться параметры обеспечения связной целостности .

При поддержании целостности взаимосвязанных данных не допускается наличия записи в подчиненной таблице, если в главной таблице отсутствует связанная с ней запись. Соответственно при первоначальной загрузке базы данных, а также корректировке, добавлении и удалении записей система допускает выполнение операции только в том случае, если она не приводит к нарушению целостности.

Связи, определенные в схеме данных, автоматически используются для объединения таблиц при разработке многотабличных форм, запросов, отчетов, существенно упрощая процесс их конструирования.

В схеме данных связи могут устанавливаться для любой пары таблиц, имеющих одинаковое поле, позволяющее объединять эти таблицы.

Объекты Access

База данных Access включает следующие сохраняемые в одном accdb-файле объекты:

 таблицы , запросы , схемы данных , непосредственно имеющие отношение к базе данных;

 формы , отчеты , макросы и модули , называемые объектами приложения.

Формы и отчеты предназначены для типовых процессов обработки данных — просмотра, обновления, поиска по заданным критериям, получения отчетов. Эти объекты приложений конструируются из графических элементов, называемых элементами управления. Основные элементы управления служат для отображения полей таблиц, являющихся источниками данных объекта.

Для автоматизации доступа к объектам и их взаимодействия используется программный код. Только с помощью программного кода получается полноценное приложение пользователя, функции которого доступны через меню, панели инст-

рументов и формы. Для создания программного кода используются модули на языке VBA и макросы.

Каждый объект и элемент управления имеет свои свойства, определяя которые, можно настраивать их. С каждым объектом и элементом управления связывается набор событий, которые могут обрабатываться макросами или процедурами обработки событий на VBA, входящими в состав модулей форм, отчетов.

Объекты представлены в области навигации окна базы данных Access. Все операции по работе с объектами собственно базы данных и приложений начинаются в этом окне.

Таблицы (Tables) создаются пользователем для хранения данных об одной сущности — одном информационном объекте модели данных предметной области. Таблица состоит из полей (столбцов) и записей (строк). Каждое поле содержит одну характеристику информационного объекта предметной области. В записи собраны сведения об одном экземпляре информационного объекта.

База данных Access может включать до 32 768 объектов (в том числе формы, отчеты и т. д.). Одновременно может открываться до 2048 таблиц.

Запросы (Queries). Запросы на выборку служат для выборки нужных данных из одной или нескольких связанных таблиц. Результатом выполнения запроса является виртуальная таблица. В запросе можно указать, какие поля исходных таблиц следует включить в запись таблицы запроса и как отобрать нужные записи. Таблица запроса может быть использована наряду с другими таблицами базы при обработке данных. Запрос может формироваться с помощью конструктора запросов или инструкции языка SQL. Запросы на изменение позволяют обновлять, удалять или добавлять данные в таблицы, а также создавать новые таблицы на основе существующих.

Схема данных (Relationships) определяет, с помощью каких полей таблицы связываются между собой, как будет выполняться объединение данных этих таблиц, нужно ли проверять связную целостность при добавлении и удалении записей, изменении ключей таблиц. Схемы данных в области навигации в окне базы данных отображаются только в проектах Access, работающих с базами данных сервера. Для отображения схемы данных в базах данных Access используется команда Схема данных (Relationships), размещенная на вкладке ленты Работа с базами дан-

ных (Database Tools) в группе Отношения (Relationships).

Формы (Forms) являются основным средством создания диалогового интерфейса приложения пользователя. Форма может создаваться для работы с электронными документами, сохраняемыми в таблицах базы данных. Вид таких документов может соответствовать привычному для пользователя бумажному документу. Форма используется для разработки интерфейса по управлению приложением. Включаемые в форму процедуры обработки событий позволяют управлять процессом обработки данных в приложении. Такие процедуры хранятся в модуле формы. В формы могут вставляться рисунки, диаграммы, звуковые фрагменты, видео. Возможна разработка форм с набором вкладок, с каждой из которых связано выполнение той или иной функции приложения.

Введение в Access 2010

Отчеты (Reports) предназначены для формирования на основе данных базы выходных документов любых форматов, содержащих результаты решения задач пользователя, и вывода их на печать. Как и формы, отчеты могут включать процедуры обработки событий. Использование графических объектов позволяет дополнять данные отчета иллюстрациями. Отчеты обеспечивают возможность анализа данных при использовании фильтрации, агрегирования и представления данных источника в различных разрезах.

Макросы (Macros) являются программами, состоящими из последовательности макрокоманд, которая выполняется по вызову или при наступлении некоторого события в объекте приложения или его элементе управления. Макросы позволяют автоматизировать некоторые действия в приложении пользователя. Создание макросов осуществляется в диалоговом режиме путем выбора нужных макрокоманд и задания параметров, используемых ими при выполнении. В Access 2010 обновлен конструктор макросов. Его новые возможности упрощают создание, редактирование макросов, позволяют сокращать количество ошибок кода и более эффективно создавать надежные приложения. В Access 2010 появилась новая возможность — макросы данных, позволяющие изменять данные на основе событий в исходных таблицах. Макросы данных используются для добавления логики к данным и сосредоточения ее в исходных таблицах. В Web-приложениях Access, базирующихся на базах данных, опубликованных в SharePoint, для программирования необходимо использовать только макросы, так как код VBA несовместим со средствами Webпубликации.

Модули (Modules) содержат процедуры на языке Visual Basic for Applications.

Могут создаваться процедуры-подпрограммы, процедуры-функции, которые разрабатываются пользователем для реализации нестандартных функций в приложении пользователя, и процедуры для обработки событий. Использование процедур позволяет создать законченное приложение, которое имеет собственный графический интерфейс пользователя, позволяющий запросить выполнение всех функций приложения, обработать все ошибки и нестандартные ситуации.

В Access для удобства пользователя объекты в области навигации базы данных могут быть объединены в пользовательские группы по функциональному или иному признаку. Группы содержат ссылки на объекты базы данных различных типов. Группы, в свою очередь, объединяются в категории. С помощью такой организации объектов базы данных может быть разработан интерфейс пользовательского приложения, полностью заменяющий существующие ранее кнопочные формы и обеспечивающий доступность только к категориям и группам, наглядно и понятно представляющим функциональность приложения.

Сводные таблицы и сводные диаграммы

Сводная таблица представляет собой интерактивную таблицу, с помощью которой можно анализировать данные, быстро объединяя большие объемы данных и рассчитывая итоги (рис. 1.3). С помощью сводных таблиц выполнение сложного анализа данных делается просто.

Рис. 1.3. Сводная таблица для анализа суммарного количества отгруженного по любому из товаров, по различным покупателям и договорам,

по всем или некоторым месяцам, кварталам, годам

Рис. 1.4. Сводная диаграмма для анализа суммарного количества отгруженного по любому из товаров, по различным покупателям и договорам,

Создание базы данных в MS Access 2007: пошаговая инструкция

В современном мире нужны инструменты, которые бы позволяли хранить, систематизировать и обрабатывать большие объемы информации, с которыми сложно работать в Excel или Word.

Подобные хранилища используются для разработки информационных сайтов, интернет-магазинов и бухгалтерских дополнений. Основными средствами, реализующими данный подход, являются MS SQL и MySQL.

Продукт от Microsoft Office представляет собой упрощенную версию в функциональном плане и более понятную для неопытных пользователей. Давайте рассмотрим пошагово создание базы данных в Access 2007.

Описание MS Access

Microsoft Access 2007 – это система управления базами данных (СУБД), реализующая полноценный графический интерфейс пользователя, принцип создания сущностей и связей между ними, а также структурный язык запросов SQL. Единственный минус этой СУБД – невозможность работать в промышленных масштабах. Она не предназначена для хранения огромных объемов данных. Поэтому MS Access 2007 используется для небольших проектов и в личных некоммерческих целях.

Но прежде чем показывать пошагово создание БД, нужно ознакомиться с базовыми понятиями из теории баз данных.

Определения основных понятий

Без базовых знаний об элементах управления и объектах, использующихся при создании и конфигурации БД, нельзя успешно понять принцип и особенности настройки предметной области. Поэтому сейчас я постараюсь простым языком объяснить суть всех важных элементов. Итак, начнем:

1. Предметная область – множество созданных таблиц в базе данных, которые связаны между собой с помощью первичных и вторичных ключей.
2. Сущность – отдельная таблица базы данных.
3. Атрибут – заголовок отдельного столбца в таблице.
4. Кортеж – это строка, принимающая значение всех атрибутов.
5. Первичный ключ – это уникальное значение (id), которое присваивается каждому кортежу.
6. Вторичный ключ таблицы «Б» – это уникальное значение таблицы «А», использующееся в таблице «Б».
7. SQL запрос – это специальное выражение, выполняющее определенное действие с базой данных: добавление, редактирование, удаление полей, создание выборок.

Теперь, когда в общих чертах есть представление о том, с чем мы будем работать, можно приступить к созданию БД.

Создание БД

Для наглядности всей теории создадим тренировочную базу данных «Студенты-Экзамены», которая будет содержать 2 таблицы: «Студенты» и «Экзамены». Главным ключом будет поле «Номер зачетки», т.к. данный параметр является уникальным для каждого студента. Остальные поля предназначены для более полной информации об учащихся.

Итак, выполните следующее:

1. Запустите MS Access 2007.
2. Нажмите на кнопку «Новая база данных».
3. В появившемся окне введите название БД и выберите «Создать».

Все, теперь осталось только создать, заполнить и связать таблицы. Переходите к следующему пункту.

Создание и заполнение таблиц

После успешного создания БД на экране появится пустая таблица. Для формирования ее структуры и заполнения выполните следующее:

Нажмите ПКМ по вкладке «Таблица1» и выберите «Конструктор».

Создание и редактирование схем данных

Перед тем, как приступить к связыванию двух сущностей, по аналогии с предыдущим пунктом нужно создать и заполнить таблицу «Экзамены». Она имеет следующие атрибуты: «Номер зачетки», «Экзамен1», «Экзамен2», «Экзамен3».

Для выполнения запросов нужно связать наши таблицы. Иными словами, это некая зависимость, которая реализуется с помощью ключевых полей. Для этого нужно:

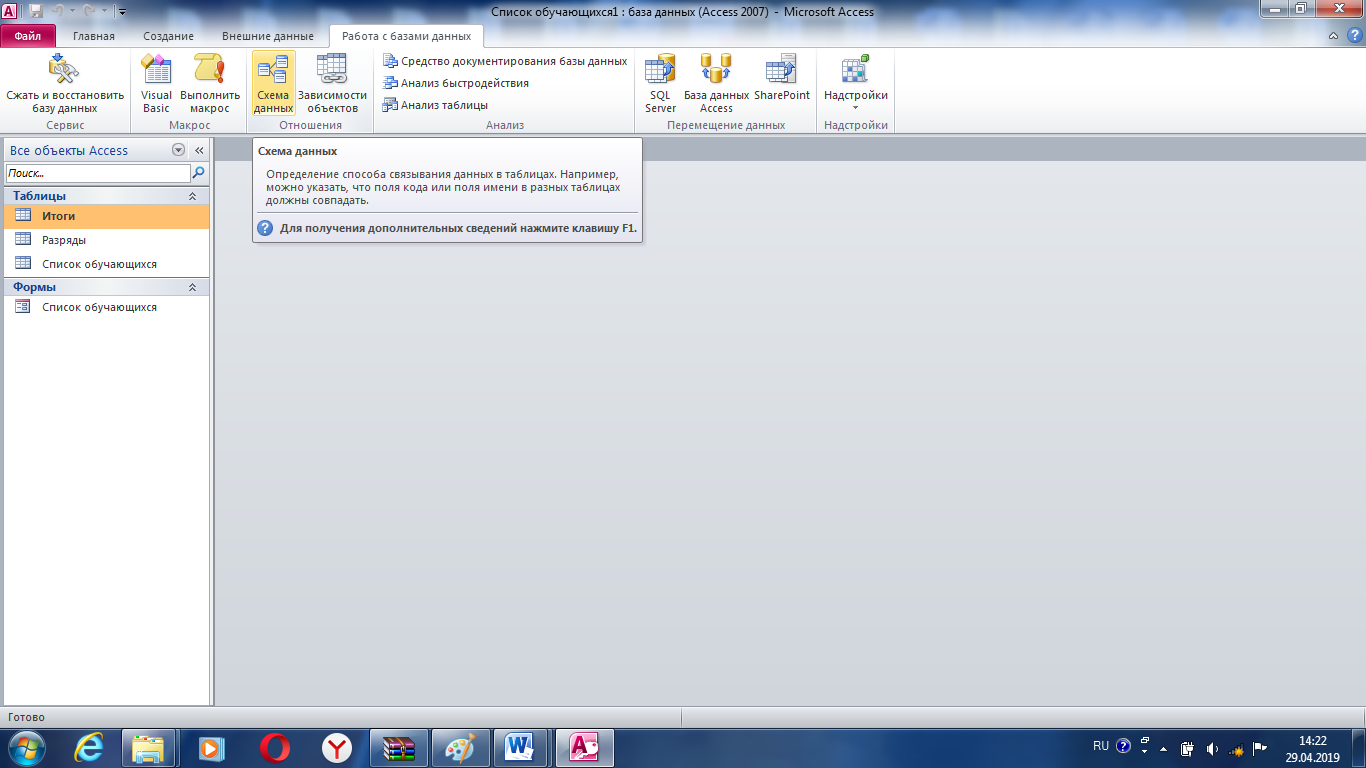

1. Перейти во вкладку «Работа с базами данных».
2. Нажать на кнопку «Схема данных».
3. Если схема не была создана автоматически, нужно нажать ПКМ на пустой области и выбрать «Добавить таблицы».

Конструктор должен автоматически создать связь, в зависимости от контекста. Если же этого не случилось, то:

1. Перетащите общее поле из одной таблицы в другую.
2. В появившемся окне выберите необходимы параметры и нажмите «ОК».

Выполнение запросов

Что же делать, если нам нужны студенты, которые учатся только в Москве? Да, в нашей БД только 6 человек, но что, если их будет 6000? Без дополнительных инструментов узнать это будет сложно.

Именно в этой ситуации к нам на помощь приходят SQL запросы, которые помогают изъять лишь необходимую информацию.

Виды запросов

SQL синтаксис реализует принцип CRUD (сокр. от англ. create, read, update, delete — «создать, прочесть, обновить, удалить»). Т.е. с помощью запросов вы сможете реализовать все эти функции.

На выборку

В этом случае в ход вступает принцип «прочесть». Например, нам нужно найти всех студентов, которые учатся в Харькове. Для этого нужно:

1. Перейти во вкладку «Создание».
2. Нажать кнопку «Конструктор запросов» в блоке «Другие».
3. В новом окне нажмите на кнопку SQL.

А что делать, если нас интересуют студенты из Харькова, стипендии у которых больше 1000? Тогда наш запрос будет выглядеть следующим образом:

SELECT * FROM Студенты WHERE Адрес = “Харьков” AND Стипендия > 1000;

а результирующая таблица примет следующий вид:

На создание сущности

Кроме добавления таблицы с помощью встроенного конструктора, иногда может потребоваться выполнение этой операции с помощью SQL запроса. В большинстве случаев это нужно во время выполнения лабораторных или курсовых работ в рамках университетского курса, ведь в реальной жизни необходимости в этом нет. Если вы, конечно, не занимаетесь профессиональной разработкой приложений. Итак, для создания запроса нужно:

1. Перейти во вкладку «Создание».
2. Нажать кнопку «Конструктор запросов» в блоке «Другие».
3. В новом окне нажмите на кнопку SQL, после чего в текстовое поле введите команду:

CREATE TABLE Преподаватели
(КодПреподавателя INT PRIMARY KEY,
Фамилия CHAR(20),
Имя CHAR (15),
Отчество CHAR (15),
Пол CHAR (1),
Дата_рождения DATE,
Основной_предмет CHAR (200));

где «CREATE TABLE» означает создание таблицы «Преподаватели», а «CHAR», «DATE» и «INT» – типы данных для соответствующих значений.

1. Кликните по кнопке «Выполнить».
2. Откройте созданную таблицу.

На добавление, удаление, редактирование

Здесь все гораздо проще. Снова перейдите в поле для создания запроса и введите следующие команды:

• для заполнения кортежа:
  INSERT INTO Преподаватели
  VALUES (1, ‘Иванова’, ‘Иванна’, ‘Ивановна’, ‘Ж’, ’05-06-1981′, ‘География’);
• для редактирования записи:
  UPDATE Преподаватели SET Имя = ‘Анна’;

Создание формы

При огромном количестве полей в таблице заполнять базу данных становится сложно. Можно случайно пропустить значение, ввести неверное или другого типа. В данной ситуации на помощь приходят формы, с помощью которых можно быстро заполнять сущности, а вероятность допустить ошибку минимизируется. Для этого потребуются следующие действия:

1. Откройте интересующую таблицу.
2. Перейдите во вкладку «Создание».
3. Нажмите на необходимый формат формы из блока «Формы».

Все базовые функции MS Access 2007 мы уже рассмотрели. Остался последний важный компонент – формирование отчета.

Формирование отчета

Отчет – это специальная функция MS Access, позволяющая оформить и подготовить для печати данные из базы данных. В основном это используется для создания товарных накладных, бухгалтерских отчетов и прочей офисной документации.

Если вы никогда не сталкивались с подобной функцией, рекомендуется воспользоваться встроенным «Мастером отчетов». Для этого сделайте следующее:

1. Перейдите во вкладку «Создание».
2. Нажмите на кнопку «Мастер отчетов» в блоке «Отчеты».

Если отображение вас не устраивает, его можно немного подкорректировать. Для этого:

1. Нажмите ПКМ на вкладке отчета и выберите «Конструктор».
2. Вручную расширьте интересующие столбцы.

Вывод

Итак, с уверенностью можно заявить, что создание базы данных в MS Access 2007 мы разобрали полностью. Теперь вам известны все основные функции СУБД: от создания и заполнения таблиц до написания запросов на выборку и создания отчетов. Этих знаний хватит для выполнения несложных лабораторных работ в рамках университетской программы или использования в небольших личных проектах.

Для проектирования более сложных БД необходимо разбираться в объектно-ориентированном программировании и изучать такие СУБД, как MS SQL и MySQL. А для тех, кому нужна практика составления запросов, рекомендую посетить сайт SQL-EX, где вы найдете множество практических занимательных задачек.

Удачи в освоении нового материала и если есть какие-либо вопросы – милости прошу в комментарии!

Создание схемы данных. Схема данных в Access

Реляционная база данных, созданная в соответствии с проектом канонической модели данных предметной области, состоит из нормализованных таблиц, связанных одно-многозначными отношениями. В такой базе данных обеспечивается отсутствие дублирования описательных данных, их однократный ввод, поддержание целостности данных средствами системы. Связи между таблицами позволяют выполнить объединение данных различных таблиц, необходимое для решения большинства задач ввода, просмотра и корректировки данных, получения информации по запросам и вывода отчетов.

Связи между таблицами устанавливаются в соответствии с проектом логической структуры базы данных и запоминаются в схеме данных Access. Схема данных в Access является не только средством графического отображения логической структуры базы данных, она активно используется системой в процессе обработки данных. Создание схемы данных позволяет упростить конструирование многотабличных форм, запросов, отчетов, а также обеспечить поддержание целостности взаимосвязанных данных при вводе и корректировке данных в таблицах.

Создание схемы данных

Создание схемы данных начинается с выполнения команды Схема данных (Relationships) в группе Отношения (Relationships) на вкладке ленты Работа с базами данных (Database Tools). В результате выполнения этой команды открывается окно схемы данных и диалоговое окно Добавление таблицы (Show Table), в котором осуществляется выбор таблиц, включаемых в схему (см. рис. 3.48). Диалоговое окно Добавление таблицы откроется автоматически, если в базе данных еще не определена ни одна связь. Если окно не открылось, на ленте Работа со связями | Конструктор (Relationship Tools | Design) в группе Связи (Relationships) нажмите кнопку Отобразить таблицу (Show Table).

Включение таблиц в схему данных

В окне Добавление таблицы (Show Table) (рис. 3.48) отображены все таблицы и запросы, содержащиеся в базе данных. Выберем вкладку Таблицы (Tables) и с помощью кнопки Добавить (Add) разместим в окне Схема данных (Relationships) все ранее созданные таблицы базы данных Поставка товаров, отображенные в окне Добавление таблицы (Show Table). Затем нажмем кнопку Закрыть (Close). В результате в окне Схема данных (Relationships) таблицы базы будут представлены окнами со списками своих полей и выделенными жирным шрифтом ключами (см. рис. 3.52).

Создание связей между таблицами схемы данных

При создании связей в схеме данных используется проект логической структуры реляционной базы данных, в котором показаны все одно-многозначные связи таблиц. Реализуются связи с помощью добавления в связанные таблицы общих полей, называемых ключом связи . При одно-многозначных отношениях между таблицами ключом связи является ключ главной таблицы (простой или составной). В подчиненной таблице он может быть частью уникального ключа или вовсе не входить в состав ключа таблицы. Одно-многозначные связи являются основными в реляционных базах данных. Одно-однозначные связи используются, как правило, при необходимости распределять большое количество полей, определяемых одним и тем же ключом, по разным таблицам, имеющим разный регламент обслуживания.

Создание связей по простому ключу

Установим связь между таблицами ПОКУПАТЕЛЬ и ДОГОВОР, которые находятся в отношении «один-ко-многим». Устанавливая связи между парой таблиц, находящихся в отношении типа 1: M, выделим в главной таблице ПОКУПАТЕЛЬ ключевое поле КОД_ПОК, по которому устанавливается связь. Далее при нажатой кнопке мыши перетащим его в соответствующее поле подчиненной таблицы ДОГОВОР.

Поскольку поле связи является уникальным ключом в главной таблице связи, а в подчиненной таблице связи не является ключевым, схема данных в Access выявляет отношение «один-ко-многим» между записями этих таблиц. Значение «один-ко-многим» (One-To-Many) отобразится в окне Изменение связей (Edit Relationships) в строке Тип отношения (Relationship Type) (рис. 3.49).

ЗАМЕЧАНИЕ
Если поле связи является уникальным ключом в обеих связываемых таблицах, схема данных в Access выявляет отношение «один-к-одному «. Если для связи таблиц вместо ключевого поля главной таблицы используется некоторый уникальный индекс, система также констатирует отношение таблиц как 1: М или 1: 1.

Определение связей по составному ключу

Определим связи между таблицами НАКЛАДНАЯ ОТГРУЗКА, которые связаны по составному ключу НОМ_НАКЛ + КОД_СК. Для этого в главной таблице НАКЛАДНАЯ выделим оба этих поля, нажав клавишу , и перетащим их в подчиненную таблицу ОТГРУЗКА.

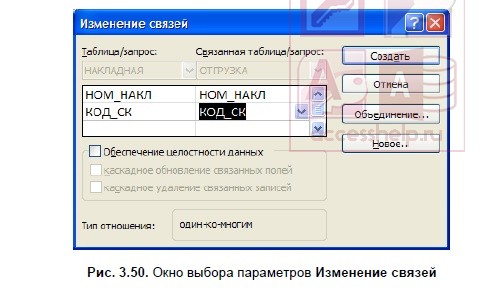

В окне Изменение связей (Edit Relationships) (рис. 3.50) для каждого поля составного ключа главной таблицы НАКЛАДНАЯ, названной Таблица/запрос (Table/Query), выберем соответствующее поле подчиненной таблицы ОТГРУЗКА, названной Связанная таблица/запрос (Related Table/Query).

Каскадное обновление и удаление связанных записей

Если для выбранной связи обеспечивается поддержание целостности, можно задать режим каскадного удаления связанных записей и режим каскадного обновления связанных полей. Такие параметры делают возможным в главной таблице, соответственно, удаление записей и изменение значения в ключевом поле, т. к. при этих параметрах система автоматически выполнит необходимые изменения в подчиненных таблицах, обеспечив сохранение свойств целостности базы данных.

В режиме каскадного удаления связанных записей при удалении записи из главной таблицы будут автоматически удаляться все связанные записи в подчиненных таблицах. При удалении записи из главной таблицы выполняется каскадное удаление подчиненных записей на всех уровнях, если этот режим задан на каждом уровне.

В режиме каскадного обновления связанных полей при изменении значения ключевого поля в записи главной таблицы Access автоматически изменит значения в соответствующем поле в подчиненных записях.

Установить в окне Изменение связей (Edit Relationships) (см. рис. 3.49) флажки каскадное обновление связанных полей (Cascade Update Related Fields) и каскадное удаление связанных записей (Cascade Delete Related Records) можно только после задания параметра обеспечения целостности данных.

После создания связей изображения таблиц могут перемещаться в пределах рабочего пространства окна схемы данных. Перемещения и изменения размеров окон со списками полей таблиц в окне схемы данных осуществляются принятыми в Windows способами.

Заметим, если каскадное удаление не разрешено, невозможно удалить запись в главной таблице, если имеются связанные с ней записи в подчиненной.
Смотрим видео:

Вот основное, что мы хотели рассказать на тему «Схема данных в Access».

Таблицы в программе Access 2007 представляют связанную систему. Объединение позволяет вести обработку данных из нескольких таблиц. Для обработки формируются запросы – таблицы, в которых сведения из одной или нескольких таблиц сгруппированы нужным образом, иногда с производством необходимых вычислений. Запросы мы рассмотрим в последующих главах, а здесь поговорим о связях между таблицами.

Схема данных задаёт структуру базы данных. В ней представляются и запоминаются связи между таблицами. Эти связи используются при конструировании запросов и отчётов на основе нескольких таблиц. Схема данных отображает связи графически. Таблицы на схеме представлены в виде прямоугольников со списками полей. Если полей слишком много и они не помещаются в прямоугольник, то автоматически с правой стороны прямоугольника образуется полоса прокрутки , с помощью которой можно просмотреть весь список. Схема данных , используемая в нашей работе, представлена на рис. 6.10.

Рис. 2.11 Виды связей между таблицами: а) один-к-одному, б) один-ко-многим и в) многие-ко-многим

Связи в Access 2007 встречаются трёх видов: а) один-к-одному, б) один-ко-многим и в) многие-ко-многим, как это показано на рис. 2.11. Первый вид связи показывает, что одной записи в Таблице1 соответствует одна же запись в Таблице2 . Такой способ связи применяют, например, для двух таблиц, сделанных из одной, чтобы таблицы не были слишком громоздкими. Тогда Таблица2 – просто продолжение Таблицы1 . Чаще других встречаются связи один-ко-многим. Например, на одной кафедре работает много преподавателей. Поэтому между таблицами Кафедры и Преподаватели устанавливается именно такая связь.

Рис. 2.12 Вкладка Работа с базами данных

Связь типа многие-ко-многим в программе Access 2007 прямо не осуществляется. Чтобы создать такую связь, надо вставить промежуточную таблицу. Например, в нашей базе данных (рис. 6.10) предусмотрена промежуточная таблица Заказано , поскольку между таблицами Клиенты и Товары существует связь многие-ко-многим . Таблица Заказано позволяет избежать такой связи, которая в Access 2007 напрямую не осуществима.

Техника установления связи между таблицами включает в себя три действия: 1) вызов Схемы данных – окна, в котором и будет изображена схема, 2) добавление в окно схемы тех таблиц, между которыми надо установить связи и 3) протягивание связей между таблицами с приданием им необходимых свойств. Рассмотрим эти действия подробно.

Рис. 2.13 Диалоговое окно Добавление таблицы

Схему данных можно вызвать, когда нужные таблицы уже созданы. Для её вызова надо щёлкнуть по кнопке Схема данных на ленте вкладки Работа с базами данных (рис. 2.12). Появится окно Схема данных , пока пустое, и диалоговое окно Добавление таблицы , которое видно на рис. 2.13. С помощью окна Добавление таблицы в окно Схема данных помещают необходимые таблицы.

Рис. 2.14 Контекстное меню, вызванное правой кнопкой мыши, внутри окна Схема данных

Если по каким-то причинам окно Добавление таблицы не появилось, то надо щёлкнуть правой кнопкой в любом месте окна Схема данных . Появится контекстное меню (рис. 2.14). В нём надо щёлкнуть по надписи Добавить таблицу . Появится диалоговое окно Добавление таблицы , которое видно на рис. 2.13.

С появлением диалогового окна Добавление таблицы можно перенести внутрь окна Схема данных нужные таблицы. Мы ограничимся двумя таблицами: Кафедры и Преподаватели . Названия этих таблиц надо выделить, как показано на рис. 2.13, а потом сразу же щёлкнуть по кнопке Добавить . Точно так же поступают и с другими таблицами, которые надо поместить в Схему данных . Окно Добавление таблицы после добавления нужных таблиц следует закрыть. В нашем примере прямоугольники, обозначающие обе нужные нам таблицы, появятся в Схеме данных , как это видно на рис. 2.15.

Обозначения таблиц внутри окна Схема данных содержат список всех полей данной таблицы, причём слева от имени ключевого поля (или ключевых, если их несколько) расположен значок ключ. Обозначения таблиц можно передвигать мышью, ухватив за заголовок таблицы. Можно изменять и размеры прямоугольников, обозначающих таблицы. Для этого надо подвести указатель мыши к одной из границ прямоугольника. Появится двунаправленная стрелка: . Захватив такую стрелку мышью, можно передвинуть границу прямоугольника в любое место, тем самым, изменив его размер.

Рис. 2.15 Законченная Схема данных со связью между таблицами

Когда прямоугольники обозначений таблиц размещены внутри окна Схемы данных , можно приступить к установлению связей между таблицами. Связывают одноимённые поля. В одной из таблиц используют для связи обычно ключевое поле. Та таблица, у которой поле связи ключевое, считается главной. С её стороны связь обозначена 1 . Со стороны связаной таблицы связь обозначена ¥ . Так устанавливается связь Один-ко-многим .

Рис. 2.16 Диалоговое окно Изменение связей

Техника соединения таблиц связями проста: надо щёлкнуть соединяемое поле главной таблицы. Оно выделится. Не отпуская кнопку мыши, надо вести линию к одноимённому полю вспомогательной таблицы. Соединения сначала не произойдёт, а возникнет диалоговое окно Изменение связей (рис. 2.16). Окно помогает утвердить характер связи и настроить целостность данных обеих таблиц. В окне надо убедиться, что связь произошла по одноимённым полям, а затем щёлкнуть по окошечку надписи . В окошечке появится флажок: ü. После этого надо такие же флажки выставить ещё в двух окошечках, находящихся ниже. Таким образом, задаются свойства связи. Свойство Обеспечение целостности данных означает, что удалять данные из ключевого поля главной таблицы нельзя. А свойства Каскадное обновление связанных полей и Каскадной удаление связанных записей – соответственно, что операции редактирования и удаления данных в ключевом поле главной таблицы разрешены, но сопровождаются автоматическим изменениями в связанной таблице. Завершается создание связи щелчком по кнопке [Создать] . Нужная связь появится (рис. 2.15).

Стоит заметить, что в случае, если невозможно осуществить связь с обеспечением целостности данных, например, если проведена связь между полями с различной информацией, появляется окно, изображенное на рис. 2.17.

Рис. 2.17 Окно с предупреждением о невозможности создания связи

Схема базы данных включает в себя описания содержания, структуры и ограничений целостности , используемые для создания и поддержки базы данных .

Постоянные данные в среде базы данных включают в себя схему и базу данных. Система управления базами данных (СУБД) использует определения данных в схеме для обеспечения доступа и управления доступом к данным в базе данных .

Схема как структура базы данных

Схема базы данных (от англ. Database schema ) — её структура, описанная на формальном языке, поддерживаемом СУБД. В реляционных базах данных схема определяет таблицы , поля в каждой таблице (обычно с указанием их названия, типа, обязательности), и ограничения целостности (первичный , потенциальные и внешние ключи и другие ограничения).

Схемы в общем случае хранятся в словаре данных . Хотя схема определена на языке базы данных в виде текста, термин часто используется для обозначения графического представления структуры базы данных .

Основными объектами графического представления схемы являются таблицы и связи, определяемые внешними ключами.

Видео по теме

Схема как объект базы данных

Есть и другое понятие схемы в теории баз данных.

В Oracle схема привязывается только к одному пользователю (USER) и является логическим набором объектов базы данных. Схема создаётся при создании пользователем первого объекта, и все последующие объекты, созданные этим пользователем, становятся частью этой схемы.

Схема может включать другие объекты, принадлежащие этому пользователю:

• таблицы,
• последовательности,
• хранимые программы,
• кластеры,
• связи баз данных,
• триггеры,
• библиотеки внешних процедур,
• индексы,
• пакеты,
• хранимые функции и процедуры,
• синонимы,
• представления,
• снимки,
• объектные таблицы,
• объектные типы,
• объектные представления.

Существуют и подобъекты схемы, такие как:

• столбцы: таблиц и представлений,
• секции таблиц,
• ограничения целостности,
• триггеры,
• пакетные процедуры и функции и другие элементы, хранимые в пакетах (курсоры, типы и т. п).

Существуют объекты, независимые от схемы:

• каталоги,
• профили,
• роли,
• сегменты,
• табличные области,
• пользователи.

Уровни схемы базы данных

• Концептуальная схема — карта концепций и их связей

СУБД MS Access позволяет строить схему базы данных и автоматически поддерживает первичные и внешние ключи.

Схема базы данных (или просто схема данных ) является графическим образом БД. В ней определяются и запоминаются связи между таблицами. Это позволяет Access автоматически использовать связи при конструировании форм, запросов, отчетов. Схема данных отображается в специальном окне Схема данных, где таблицы представлены списками полей , а связи — линиями между полями в связанных таблицах (рис. 3).

Рис. 3. Схема БД Студент

Создать схему данных можно двумя способами.

Первый способ предполагает наличие нормализованных таблиц , связывание которых осуществляется в окне Схема данных. Создание схемы данных начинается с размещения в окне всех таблиц, которые должны быть включены в схему. Далее можно приступать к определению попарных связей между ними.

Устанавливая связи между парой таблиц, надо выделить в главной таблице уникальное ключевое поле (ПК в каждой таблице отображается жирным шрифтом), по которому устанавливается связь. Далее при нажатой левой кнопке мыши это поле перетаскивается на соответствующее поле подчиненной таблицы. Если устанавливается связь по составному ключу, то необходимо выделить все поля, входящие в составной ключ главной таблицы, и перетащить их на одно из полей связи в подчиненной таблице.

После установления связи открывается диалоговое окно Изменение связи, в котором для ключевого поля главной таблицы определяется поле связи подчиненной таблицы. Для каждого поля составного ключа главной таблицы связь с полем подчиненной таблицы должна быть установлена отдельной строкой. Кроме того, в окне Изменение связи для каждой связи можно задать параметр Обеспечение целостности данных, после чего устанавливаются опции Каскадное обновление связанных полейи Каскадное удаление связанных записей. При этом Access автоматически установит тип связи 1:М (в схеме обозначается как 1:∞). Если таблицы содержат данные, не отвечающие требованиям целостности, связь 1:М не будет установлена, и Access в этом случае выводит соответствующее сообщение.

Второй способ — получение схемы данных из одной ненормализованной таблицы с помощью Мастера анализа таблиц.

Ненормализованные таблицы содержат поля с повторяющимися значениями. Для таких таблиц расходуется дополнительная память, не может быть обеспечен однократный ввод и корректировка данных в полях с повторяющимися значениями, велика вероятность возникновения ошибок.

С помощью Мастера анализа таблиц Access позволяет автоматически или вручную выполнить анализ таблицы и разделить ее на несколько взаимосвязанных таблиц, в которых данные не будут дублироваться. Для полученных таблиц Мастер анализа таблиц создает схему данных, в которой устанавливаются связи 1:М и определяются параметры обеспечения целостности. После процедуры анализа для исходной таблицы будут получены нормализованные взаимосвязанные таблицы.

Однако Мастер анализа таблиц далеко не во всех случаях может правильно выделить повторяющиеся данные в отдельную таблицу. При работе с Мастером предусматривается интерактивное участие пользователя в корректировке предложений по разделению таблицы.

3. РАБОТА С ДАННЫМИ В ОДИНОЧНЫХ ТАБЛИЦАХ. КОНСТРУИРОВАНИЕ ПРОСТЫХ ЗАПРОСОВ

РЕЖИМЫ РАБОТЫ С ОДИНОЧНЫМИ ТАБЛИЦАМИ

В Access существуют четыре режима работы с таблицами: режим Таблицы, режим Конструктора, режим Сводной таблицы и режим Сводной диаграммы.

В режиме Таблицы осуществляется работа с данными, находящимися в одиночной таблице БД: просмотр, редактирование, добавление, сортировка и т.п.

В режиме Конструктора создается или модифицируется структура таблицы, то есть задаются имена полей, их типы, описание, свойства и другие параметры.

В режимах Сводной таблицы и Сводной диаграммы удобно выполнять анализ данных, динамически изменяя способы их представления.

Существует также дополнительный режим — Предварительный просмотр, который позволяет увидеть расположение данных на листе перед осуществлением печати таблицы.

3.2 ПОНЯТИЕ ЗАПРОСА В СУБД.
ОСНОВЫ РАЗРАБОТКИ ЗАПРОСОВ

Одним из основных инструментов обработки данных в СУБД являются запросы . Запросы позволяют выбрать необходимые данные из одной или нескольких взаимосвязанных таблиц, произвести вычисления и получить результаты в виде таблицы. Через запрос можно производить обновление данных в таблицах, добавление и удаление записей. Последовательное выполнение ряда запросов дает возможность решать достаточно сложные задачи, не прибегая к программированию.

Определение связей между таблицами в базе данных Access

Схема данных

Схема данных является графическим образом БД. Она используется различными объектами Access для определения связей между несколькими таблицами. Например, при создании формы, содержащей данные из нескольких взаимосвязанных таблиц, схема данных обеспечивает автоматический согласованный доступ к полям этих таблиц. Она же обеспечивает целостность взаимосвязанных данных при корректировке таблиц.

После того, как созданы таблицы БД, можно установить связи между ними, обратившись к схеме данных. Запуск схемы данных выполняется через значок «Схема данных» на панели инструментов Access.

Связь между таблицами устанавливает отношения между совпадающими значениями в ключевых полях, обычно между полями, имеющими одинаковые имена в обеих таблицах. В большинстве случаев с ключевым полем одной таблицы, являющимся уникальным идентификатором каждой записи, связывается внешний ключ другой таблицы.

Обязательным условием при установлении связи является совпадение связываемых полей по типу и формату.

Типы связей

Тип отношения в создаваемой Microsoft Access связи зависит от способа определения связываемых полей.

Отношение «один-ко-многим» является наиболее часто используемым типом связи между таблицами. В отношении «один-ко-многим» каждой записи в таблице A могут соответствовать несколько записей в таблице B, но запись в таблице B не может иметь более одной соответствующей ей записи в таблице A.

При отношении «один-к-одному» запись в таблице A может иметь не более одной связанной записи в таблице B и наоборот. Отношения этого типа используются не очень часто, поскольку большая часть сведений, связанных таким образом, может быть помещена в одну таблицу. Отношение «один-к-одному» может использоваться для разделения очень широких таблиц, для отделения части таблицы по соображениям защиты, а также для сохранения сведений, относящихся к подмножеству записей в главной таблице.

При отношении «многие-ко-многим» одной записи в таблице A могут соответствовать несколько записей в таблице B, а одной записи в таблице B несколько записей в таблице A. Этот тип связи возможен только с помощью третьей (связующей) таблицы, первичный ключ которой состоит из двух полей, которые являются внешними ключами таблиц A и B. Отношение «многие-ко-многим» по сути дела представляет собой два отношения «один-ко-многим» с третьей таблицей.

Определение связей между таблицами

Связь между таблицами определяется путем добавления связываемых таблиц в окно «Схема данных» с последующим перетаскиванием ключевого поля из одной таблицы в другую. Рассмотрим пример связывания таблиц.

Предположим, что требуется установить связь между таблицами «Кафедра» и «Преподаватель» через поле ККАФ (код кафедры). В таблице «Кафедра» это поле является уникальным ключом, а в таблице «Преподаватель» — внешним ключом. Если схема данных создается заново, то при нажатии на кнопку «Схема данных» поверх окна схемы данных появится окно «Добавление таблицы» . В этом окне следует выделить требуемые таблицы и нажать «Добавить» .

В результате в окно схемы данных будут добавлены графические образы двух таблиц:

Необходимо перетащить мышью поле ККАФ таблица «Кафедра» на поле ККАФ таблицы «Преподаватель» . В открывшемся окне «Изменение связей» следует установить флажок «Обеспечение целостности данных» . В этом случае Access будет выдавать предупреждающие сообщения о неправильном вводе данных, если, например, в поле ККАФ подчиненной таблицы «Преподаватель» будет введено значение, отсутствующее в поле ККАФ базовой таблицы «Кафедра» .

Обратите внимание, что Access автоматически определил тип связи как «один-ко-многим».

Можно также установить флажки «каскадное обновление связей» и «каскадное удаление связей» . В этом случае Access автоматически скорректирует (удалит) записи в подчиненных таблицах, если будут изменены записи в базовой таблице.

После нажатия на кнопку «Создать «, образы таблиц будут соединены связями как показано на рисунке. Ключевые в базовых таблицах выделяются жирным шрифтом.

Для установления связей по составному ключу необходимо в окне «Изменение связей» в полях «Таблица/Запрос» и «Связанная таблица/запрос» вручную выбрать из списков пары связываемых полей. На рисунке показан пример связи по составному ключу.

Если перетащить поле, не являющееся ключевым и не имеющее уникального индекса, на другое поле, которое также не является ключевым и не имеет уникального индекса, создается неопределенное отношение. В запросах , содержащих таблицы с неопределенным отношением, Microsoft Access по умолчанию отображает линию объединения между таблицами, но условия целостности данных при этом не накладываются и нет гарантии уникальности записей в любой из таблиц.

Microsoft Office Access 2010. Создание Схемы данных.

Выполнив предложенную практическую работу, обучающиеся научатся связывать таблицы, создавая схему данных.

Просмотр содержимого документа
«Microsoft Office Access 2010. Создание Схемы данных.»

Практическая работа №4

Создание Схемы данных.

Необходимо связать таблицы Обучающиеся, Итоги, Разряды.

Для выполнения практической работы № 4 необходимо создать таблицы «Итоги» и «Разряды» (см. «Практическая работа 1. Создание таблицы в режиме конструктора в программе MS Access 2010).

Число десятичных знаков

Одинарное с плавающей точкой

Одинарное с плавающей точкой

Число десятичных знаков

Введите данные в таблицу Разряды

Перед созданием Схемы данных, проверим, чтобы все таблицы были закрыты.

Выполним команды: лента Работа с базами данных – пиктограмма Схема данных

Откроется окно Схемы данных. В пустом поле нажмите правую кнопку мыши и выберите пункт Добавить таблицу.

В итоге в окне «Схема данных» должны быть представлены три вышеназванных таблицы со списками полей.

В списке полей таблицы Обучающиеся выделить щелчком левой кнопки мыши поле Код, нажмите левую кнопку мыши и переведите курсор к полю КодОбучающегося таблицы Итоги.

В диалоговом окне «Изменение связей» будет указано, что создается связь между двумя таблицами по типу отношения «один-к-одному» по полям Код и КодОбучающегося.

В этом диалоговом окне щелчком мыши отметьте «Обеспечение целостности данных». Нажмите кнопку Создать.

После этого в окне «Схема данных» появится связь в виде линии между таблицами Обучающиеся и Итоги. Получится:

В окне «Схема данных» в таблице Разряды выделить поле Разряд и при нажатой кнопке мыши переведите курсор мыши к одноименному полю таблицы Обучающиеся.

В открывшемся диалоговом окне «Изменение связей» будет указано, что создается связь между двумя таблицами по типу отношения «один-ко-многим».

В этом диалоговом окне отметьте пункты «Обеспечение целостности данных», «Каскадное обновление связанных полей» и «Каскадное удаление связанных записей».

Нажмите кнопку Создать.

В итоге в окне «Схема данных» появится связь в виде линии между таблицами Разряды и Обучающиеся.
