Как зафиксировать камеру в юнити

Камера

Камеры являются устройствами, которые захватывают и отображают мир игроку. Путем настройки и манипулирования камерами, вы можете сделать презентацию своей игры поистине уникальной. Вы можете иметь неограниченное количество камер в сцене. Вы можете настроить рендеринг камерами в любом порядке, на любом месте экрана, либо только в определенных частях экрана.

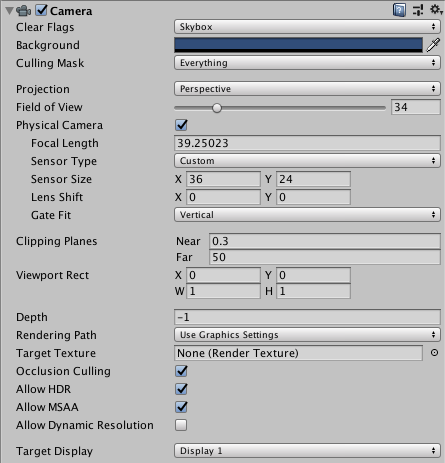

Свойства

Детали

Камеры очень важны для демонстрации вашей игры игроку. Они могут быть изменены, заскриптованы, наследованы для получения различных визуальных эффектов. Для паззла вы можете сделать камеру статичной и охватывающей обзором весь паззл. Для шутера от первоого лица вы можете сделать камеру дочерней по отношению к игроку и разместить её на уровне глаз персонажа. Для гоночный игры вы можете закрепить камеру позади автомобиля и заставить её следовать за ним.

Вы можете создать несколько камер и назначить каждой свою глубину(Depth). Камеры будут отрисовываться от низшей глубины до высшей глубины. Другими словами, камера с Depth 2 будет отрисована поверх камеры с Depth 1. Вы можете настроить значение свойства Normalized View Port Rectangle для изменения позиции и размера изображения с камеры на экране, например для создания нескольких экранов в одном, или для создания зеркала заднего вида.

Способ рендера

Unity поддерживает различные способы рендеринга. Вы должны выбрать один из них, в зависимости от содержимого вашей игры и целевой платформы / аппаратного обеспечения. Различные методы рендеринга поддерживают различные возможности и дают различную производительность, особенно в аспекте применения теней и источников света. Метод рендеринга, используемый в вашем проекте, выбирается в Player Settings. Дополнительно свой метод рендеринга может быть выбран для каждой камеры.

См. способы рендеринга для получения всех подробностей.

Clear Flags

Каждая камера хранит информацию о цвете и глубине, когда рендерит свой вид. По умолчанию, незаполненные части экрана, будут показаны в виде скайбокса. При использовании нескольких камер, каждая камера будет иметь свои буферы цвета и глубины, заполняемые при каждом рендеринге. Каждая камера будет рендерить то, что видно с её ракурса, а путем изменения настройки Clear Flags можно выбрать набор буферов, которые будут обновлены (очищены), во время рендеринга. Это осуществляется, выбором одного из четырёх вариантов:

Skybox

Это настройка по умолчанию. Пустые участки экрана будут отображать скайбокс текущей камеры. Если текущая камера не имеет скайбокса, то скайбокс будет использован стандартный скайбокс из меню Render Settings ( Edit->Render Settings ). Если и там не будет указан скайбокс, то будет использован цвет Background Color . Также к камере может быть добавлен компонент Skybox. Если вы хотите создать новый скайбокс, см. это руководство.

Solid color

Любые пустые части экрана будут отображать текущий фоновый цвет ( Background Color ) камеры.

Только глубина

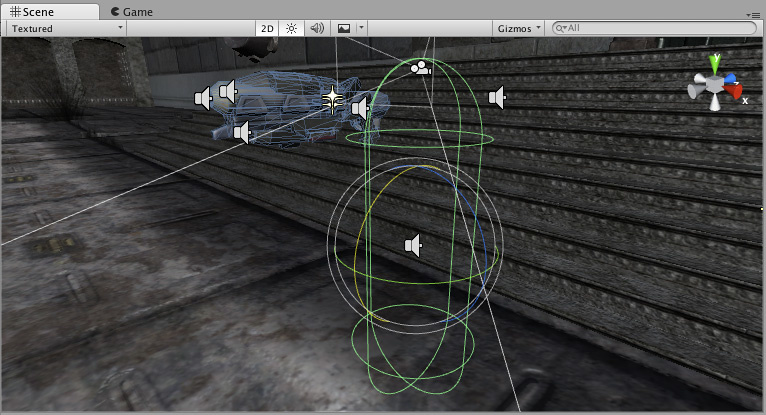

Если вы хотите рисовать оружие игрока не подвергая его обрезке объектами окружения, внутри которых оно находится, установите одну камеру, рисующей окружение, с Depth 0, и ещё одну камеру, рисующую оружие — Depth 1. Для камеры оружия выберите Clear Flags depth only . Это позволит отобразить окружение на экране, но проигнорировать всю информацию о взаимном положении предметов в пространстве. Когда оружие будет отрисовано, непрозрачные части будут полностью отрисованы на экране поверх ранее находившегося там изображения, независимо от того, насколько близко оружие находится к стене.

Оружие отрисовано последним после очистки буфера глубины предшествовавшей камеры.

Не очищать

В этом режиме не очищаются ни цвет, ни буфер глубины. В результате каждый кадр рисуется поверх другого, из-за чего получится эффект размытия. Это обычно не используется в играх, и лучше использовать вместе с пользовательским шейдером.

Clip Planes (Плоскости отреза)

Near и Far Clip Plane — свойства, определяющие, где начинается и заканчивается область отрисовки камеры. Эта область ограничивается плоскостями, перпендикулярными направлению камеры, и находившимися в этих позициях относительно неё. Near Plane — это ближайшая позиция, а Far Plane — дальняя позиция.

Плоскости также определяют точность буфера глубины. Для обеспечения наивысшей точности вам следует отодвинуть Near Plane так далеко, насколько возможно.

Обратите внимание, что эти плоскости вместе определяют поле зрения камеры, которое известно как фрустум. Unity гарантирует, что объекты, полностью находящиеся за пределами фрустума, не будут отображаться. Это называется Frustum Culling и это срабатывает независимо от Occlusion Culling.

Из соображений производительности вы можете прекращать отрисовку мелких объектов раньше, чем отрисовку прочих. Для этого поместите их в separate layer и настройте дистанцию обрезки для этого слоя, используя функцию Camera.layerCullDistances.

Маска отрезания

Culling Mask используется для выборочного рендеринга групп объектов посредством использования слоёв. Больше информации об использовании слоёв можно найти здесь.

Normalized Viewport Rectangles

Normalized Viewport Rectangles предназначено для определения части экрана, на которой будет отрисовано изображение с камеры. Вы можете, к примеру, вставить изображение карты в нижний правый угол экрана, а вид с камеры на выпущенной ракете — в верхний левый угол. Немного поработав над дизайном, используя Viewport Rectangle , вы сможете создать кое-какие уникальные системы.

Очень просто создать раздельный экран для двух игроков, используя Normalized Viewport Rectangle . После создания двух камер, установите обеим камерам свойство H в значение 0.5 и для одной из них свойство Y в значение 0.5, а для другой — в значение 0. В результате, первая камера будет рисовать изображение в верхней половине экрана, а вторая камера — в нижней половине экрана.

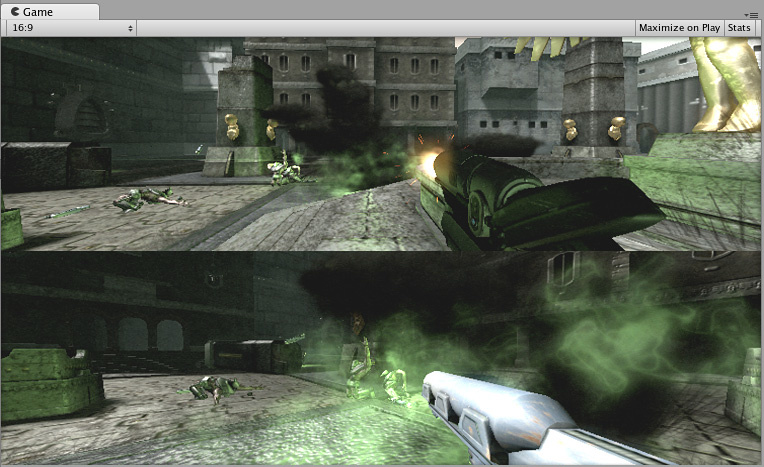

Создание экрана для двух игроков с помощью Normalized ViewportRectangle

Orthographic

Переключив камеру в ортографичесий ( Orthographic ) режим, вы устраните всю перспективу из отрисовываемого ей изображения. Это полезно для создания двумерных и изометрических игр.

Заметьте, что туман отрисовывается при этом равномерно, так что может выглядеть не так, как вы ожидали. Прочтите справко по компоненту Render Settings для получения подробностей.

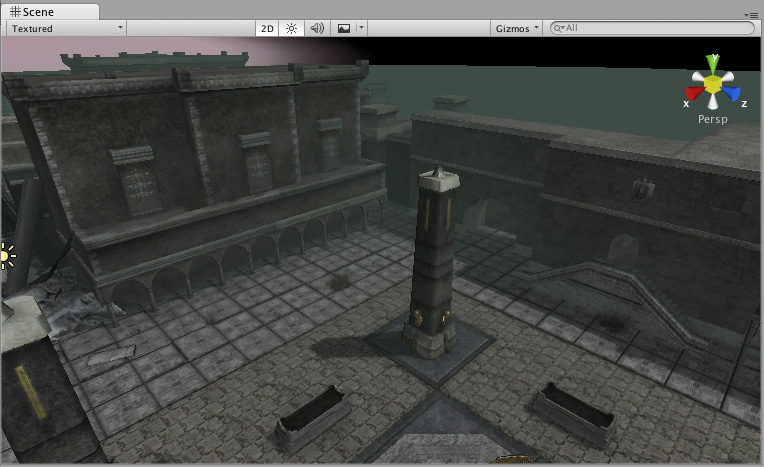

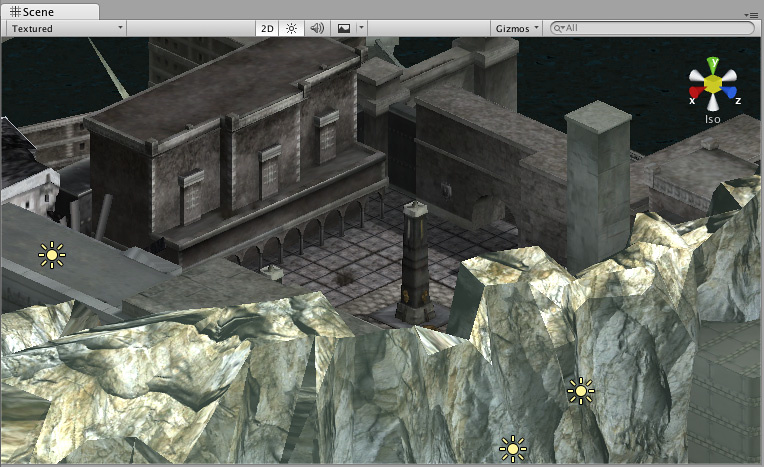

Перспективная камера. Ортографическая камера. Изображение объектов не уменьшается при увеличении дистанции.

Текстура рендера

Эта возможность доступна лишь в расширенных лицензиях Unity. Она позволяет отрисовывать изображенеи с камеры в текстуру (Texture), которая может быть применена к другому игровому объекту. Это делает простым создание спортивной арены с видеомониторами, камеры наблюдения, отражений и т.д.

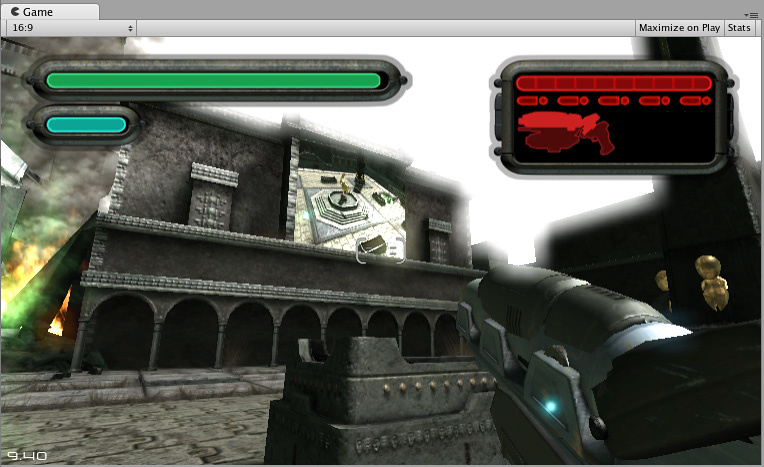

Использование рендертекстуры для создания монитора

Target display

A camera has up to 8 target display settings. The camera can be controlled to render to one of up to 8 monitors. This is supported only on PC, Mac and Linux. In Game View the chosen display in the Camera Inspector will be shown.

Камера в Unity — следовать, но не вращаться

Есть объект, если камера которая следует за ним. Как сделать, чтобы эта камера следовала, но не вращалась за объектом? Вешал Rigidbody на камеру,фризил его вращения — не помогает.

Самое банальное это просто брать старые координаты и добавлять смещение, сделанное игроком.

1. В Hierarchy привязать камеру к объекту
2. В Inspector (камера) добавить компоненты: Distance Joint 2D и Rigibody 2D
3. В Inspector-Distance Joint 2D (камера) привязать объект на Connected Rigid Body
4. В Inspector-Rigibody 2D (камера) установить минимальное значение Mass (0.0001) и включить Constraints-Freeze Rotation Z
5. В Scene отцентровать камеру с объектом

P.s. Это упрощенный вариант без применения скриптов

Как вариант: помести обьект в камеру как дочерний. Но тогда будет проблема если нужно вращать камеру — ведь обьект будет вращатся если вращать камеру.

Как второй вариант: напиши простенький скрипт который запоминает разницу между координатами обьекта и камеры на инициализации и в каждом апдейте просто меняй трансформ.Позишн на данную разницу.

How to make the camera follow an object in Unity3D

In this tutorial, we are going to learn how we can make the camera follow an object in Unity3D using two different methods. The first one is by writing a script that updates the position of the camera according to position of the object. The second one is using Cinemachine component of Unity3D.

A Little Bit Vector Algebra

Before we start writing our CameraFollow script, first we need to review our knowledge about vectors a little bit. If you are already familiar with vector algebra, you may skip this part. As you probably know, we represent positions of objects in Unity3D using vectors. In 2D space, we need 2 numbers to represent a position. Likewise, for 3D space, we need 3 numbers. To make it simple, for now, we are going to study in 2D space first, then move our discussion to 3D space.

As we mentioned above, in 2D space we need two numbers to represent a position. For instance, A=(2,3) represents a point on 2D space such that 2 units on the x-axis, and 3 units on the y-axis. In the same way, B=(2,-1) represents another vector.

Vectors are cool mathematical objects that you can perform several mathematical operations like summation, subtraction, different kind of multiplications, etc. If you would like to deep dive into game development, you should definitely be comfortable if you are not familiar with them. But for this tutorial, we are only going to cover basic operations.

Assume that you are at the center of the coordinate space. This point is called as the origin. And the coordinates of the origin are (0,0) in 2D space. Now assume that you are walking on the vertical axis to the up direction( i.e y-axis) by 3 units and then in the right direction by 2 units. Your final position will be the point (2,3). Alternatively, you can walk along the A. The final position will be the same. Let’s say A1=(0,3) and A2=(2,0). As you may notice we can represent vector A as the summation of two vectors, A1+A2. When we want to sum two vectors, we sum the first components and obtain the first component of the final vector. Likewise, we have to add the second component of two vectors to obtain the second component of the final vector.

Similarly, we can add any two vectors to obtain a third vector. For instance, if we add vector B to vector A, we get C which represents another position in the 2D space.

In addition to summation, we can multiply vectors by numbers (furthermore, you can multiply a vector with another vector but this is out of our interest, here). For instance, we can multiply vector B by 2. In this case, we will get a vector that is represented as (4,-2). Furthermore, you can multiply a vector with a negative number. For example, if you multiply B with -1, then you will get (-2,1).

All of our discussion here can be generalized to higher dimensions. All the mathematics is the same for 3D space also.

Up to now, we made a review of the basics of vector algebra and we are going to use these operations while we are writing a camera follow script.

Following an Object using CameraFollow Script

First, we will start with a basic script then we will make it better. Let’s start.

Assume that we have an object at some position in our scene. Let’s say the position vector that represents its position is O. And we have a camera that is located at some point in the scene that is represented by a position vector C.

Our aim is to update the position of the camera according to the object’s position. Therefore, we have to determine the position of the camera according to the object’s position. To do this, we need the position vector from the object to the camera. We can obtain this relative position vector by subtracting O from C:

Therefore, we can determine the new position of the camera by adding this relative direction vector to the object’s instantaneous position.

Create a new script and change its name to CameraFollow. Assign this script to your main camera.

As mentioned above, we get the relative position vector by subtracting the target object’s initial position from the camera’s initial position. We add this offset vector to the object’s position vector to find the new position vector of the camera. Do not forget to assign the target object into your script from the inspector.

We can make it smoother if we use the Vector3.Lerp method. Lerp method is used for linear interpolation. If we update the position of the camera with a delay, we will obtain a smooth movement. If you add a smoothness variable, you can control the delay.

Let me explain linear interpolation for those who are not familiar with. Linear interpolation is a method that returns a value between two values. In the Vector3.Lerp method, we used three arguments. The first and second ones are position vectors and the third one is the interpolation value. Assume that the first vector is a zero vector and the second vector is (1,0,0). If the third value is 0.5 then Vector3.Lerp method will return a vector (0.5, 0, 0). Likewise, in our CameraFollow script, we used smoothness*Time.fixedDeltaTime. Therefore, in each FixedUpdate() method call, the position vector is updated a small amount. This will create a smooth movement.

And this is the result:

Let’s take our script a step further. Now, we would like to specify a few coordinates relative to the target object and switch the position of the camera to these specified coordinates.

To do this, we can declare an enum and therefore when we want to switch the relative position, we can specify one of the selections.

Following an Object Using Cinemachine

In the second part of this tutorial, we are going to see how we can follow an object using the cinemachine component. First, we need to download and import the cinemachine from the asset store. If you have problems with importing cinemachine, you may need to restart Unity.

Add the Cinemachine Brain component to your main camera. Cinemachine Brain is the control point for the virtual cameras that we will create.

Now we can create several virtual cameras, control the behaviors of them and switching between them. But for this tutorial, we will create only one virtual camera to show how we can make the camera follow an object.

Create a virtual camera from the Cinemachine menu.

Click on the newly created virtual camera. Arrange your camera position, rotation or other settings as if it is your main camera. Then assign your target object to the Follow slot. If you would like to rotate your camera according to your object, you can assign it to Look At slot, also.

You can fine-tune the delay of the camera behind the movement of the object by changing damping values in each direction.

Hello, my name is İsmail. I am an indie game developer. I have been developing digital games for five years. I have released several games. I have BS degrees in electrical engineering and physics. I love arts and science. The idea of creating worlds and experiences brought me to the game development which is also directly related to the arts and science.

You may also like.

How to Apply Force to an Object in Unity3D

by İsmail Çamönü · Published March 11, 2020 · Last modified October 17, 2020

The difference between Update, FixedUpdate and LateUpdate

November 16, 2019

by İsmail Çamönü · Published November 16, 2019 · Last modified October 17, 2020

How to draw lines, circles or anything else using Line Renderer

December 8, 2019

by İsmail Çamönü · Published December 8, 2019 · Last modified September 26, 2020

Как зафиксировать камеру в unity

Камеры являются устройствами, которые захватывают и отображают мир игроку. Путем настройки и манипулирования камерами, вы можете сделать презентацию своей игры поистине уникальной. Вы можете иметь неограниченное количество камер в сцене. Вы можете настроить рендеринг камерами в любом порядке, на любом месте экрана, либо только в определенных частях экрана.

When the Physical Camera properties are enabled, Unity calculates the Field of View using the properties that simulate real-world camera attributes: Focal Length, Sensor Size, and Lens Shift.

Lower values result in a wider Field of View, and vice versa.

When you choose a camera format, Unity sets the the Sensor Size > X and Y properties to the correct values automatically.

You can use lens shifts to correct distortion that occurs when the camera is at an angle to the subject (for example, converging parallel lines).

If the sensor aspect ratio is larger than the game view aspect ratio, Unity crops the rendered image at the sides.

If the sensor aspect ratio is smaller than the game view aspect ratio, Unity overscans the rendered image at the sides.

If the sensor aspect ratio is larger than the game view aspect ratio, Unity overscans the rendered image on the top and bottom.

If the sensor aspect ratio is smaller than the game view aspect ratio, Unity crops the rendered image on the top and bottom.

Детали

Камеры очень важны для демонстрации вашей игры игроку. Они могут быть изменены, заскриптованы, наследованы для получения различных визуальных эффектов. Для паззла вы можете сделать камеру статичной и охватывающей обзором весь паззл. Для шутера от первоого лица вы можете сделать камеру дочерней по отношению к игроку и разместить её на уровне глаз персонажа. Для гоночный игры вы можете закрепить камеру позади автомобиля и заставить её следовать за ним.

Вы можете создать несколько камер и назначить каждой свою глубину(Depth). Камеры будут отрисовываться от низшей глубины до высшей глубины. Другими словами, камера с Depth 2 будет отрисована поверх камеры с Depth 1. Вы можете настроить значение свойства Normalized View Port Rectangle для изменения позиции и размера изображения с камеры на экране, например для создания нескольких экранов в одном, или для создания зеркала заднего вида.

Способ рендера

Unity supports different rendering paths. You should choose which one you use depending on your game content and target platform / hardware. Different rendering paths have different features and performance characteristics that mostly affect lights and shadows. The rendering path used by your Project is chosen in the Player settings. Additionally, you can override it for each Camera.

См. способы рендеринга для получения всех подробностей.

Clear Flags

Каждая камера хранит информацию о цвете и глубине, когда рендерит свой вид. По умолчанию, незаполненные части экрана, будут показаны в виде скайбокса. При использовании нескольких камер, каждая камера будет иметь свои буферы цвета и глубины, заполняемые при каждом рендеринге. Каждая камера будет рендерить то, что видно с её ракурса, а путем изменения настройки Clear Flags можно выбрать набор буферов, которые будут обновлены (очищены), во время рендеринга. Это осуществляется, выбором одного из четырёх вариантов:

Skybox

This is the default setting. Any empty portions of the screen will display the current Camera’s skybox. If the current Camera has no skybox set, it will default to the skybox chosen in the Lighting Window (menu: Window > Rendering > Lighting Settings). It will then fall back to the Background Color. Alternatively a Skybox component can be added to the camera. If you want to create a new Skybox, you can use this guide.

Solid color

Любые пустые части экрана будут отображать текущий фоновый цвет (Background Color) камеры.

Только глубина

The gun is drawn last, after clearing the depth buffer of the cameras before it

Не очищать

В этом режиме не очищаются ни цвет, ни буфер глубины. В результате каждый кадр рисуется поверх другого, из-за чего получится эффект размытия. Это обычно не используется в играх, и лучше использовать вместе с пользовательским шейдером.

Note that on some GPUs (mostly mobile GPUs), not clearing the screen might result in the contents of it being undefined in the next frame. On some systems, the screen may contain the previous frame image, a solid black screen, or random colored pixels.

Clip Planes (Плоскости отреза)

Near и Far Clip Plane — свойства, определяющие, где начинается и заканчивается область отрисовки камеры. Эта область ограничивается плоскостями, перпендикулярными направлению камеры, и находившимися в этих позициях относительно неё. Near Plane — это ближайшая позиция, а Far Plane — дальняя позиция.

Плоскости также определяют точность буфера глубины. Для обеспечения наивысшей точности вам следует отодвинуть Near Plane так далеко, насколько возможно.

Обратите внимание, что эти плоскости вместе определяют поле зрения камеры, которое известно как фрустум. Unity гарантирует, что объекты, полностью находящиеся за пределами фрустума, не будут отображаться. Это называется Frustum Culling и это срабатывает независимо от Occlusion Culling.

Из соображений производительности вы можете прекращать отрисовку мелких объектов раньше, чем отрисовку прочих. Для этого поместите их в separate layer и настройте дистанцию обрезки для этого слоя, используя функцию Camera.layerCullDistances.

Маска отрезания

Culling Mask используется для выборочного рендеринга групп объектов посредством использования слоёв. Больше информации об использовании слоёв можно найти здесь.

Normalized Viewport Rectangles

Normalized Viewport Rectangles предназначено для определения части экрана, на которой будет отрисовано изображение с камеры. Вы можете, к примеру, вставить изображение карты в нижний правый угол экрана, а вид с камеры на выпущенной ракете — в верхний левый угол. Немного поработав над дизайном, используя Viewport Rectangle, вы сможете создать кое-какие уникальные системы.

Очень просто создать раздельный экран для двух игроков, используя Normalized Viewport Rectangle. После создания двух камер, установите обеим камерам свойство H в значение 0.5 и для одной из них свойство Y в значение 0.5, а для другой — в значение 0. В результате, первая камера будет рисовать изображение в верхней половине экрана, а вторая камера — в нижней половине экрана.

Two-player display created with the Normalized Viewport Rectangle property

Orthographic

Переключив камеру в ортографичесий (Orthographic) режим, вы устраните всю перспективу из отрисовываемого ей изображения. Это полезно для создания двумерных и изометрических игр.

Заметьте, что туман отрисовывается при этом равномерно, так что может выглядеть не так, как вы ожидали. Прочтите справко по компоненту Render Settings для получения подробностей.

Perspective camera. Orthographic camera. Objects do not get smaller with distance here!

Текстура рендера

Эта возможность доступна лишь в расширенных лицензиях Unity. Она позволяет отрисовывать изображенеи с камеры в текстуру (Texture), которая может быть применена к другому игровому объекту. Это делает простым создание спортивной арены с видеомониторами, камеры наблюдения, отражений и т.д.

A Render Texture used to create a live arena-cam

Target display

A camera has up to 8 target display settings. The camera can be controlled to render to one of up to 8 monitors. This is supported only on PC, Mac and Linux. In Game View the chosen display in the Camera Inspector will be shown.

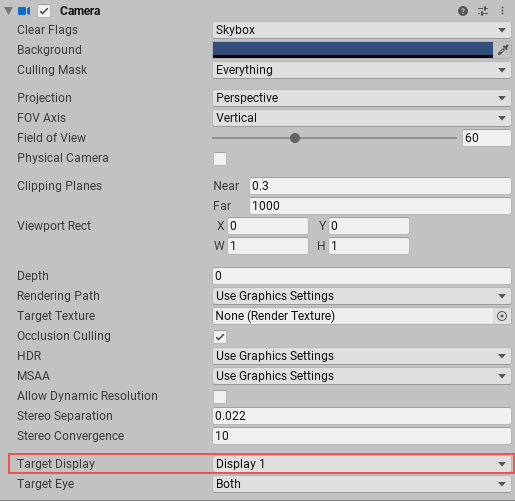

Camera

Камеры являются устройствами, которые захватывают и отображают мир игроку. Путем настройки и манипулирования камерами, вы можете сделать презентацию своей игры поистине уникальной. Вы можете иметь неограниченное количество камер в сцене. Вы можете настроить рендеринг камерами в любом порядке, на любом месте экрана, либо только в определенных частях экрана.

Unity displays different properties in the Camera Inspector depending on the render pipeline that your Project uses.

When the Physical Camera properties are enabled, Unity calculates the Field of View using the properties that simulate real-world camera attributes: Focal Length, Sensor Size, and Lens Shift.

Lower values result in a wider Field of View, and vice versa.

When you choose a camera format, Unity sets the the Sensor Size > X and Y properties to the correct values automatically.

You can use lens shifts to correct distortion that occurs when the camera is at an angle to the subject (for example, converging parallel lines).

If the sensor aspect ratio is larger than the game view aspect ratio, Unity crops the rendered image at the sides.

If the sensor aspect ratio is smaller than the game view aspect ratio, Unity overscans the rendered image at the sides.

If the sensor aspect ratio is larger than the game view aspect ratio, Unity overscans the rendered image on the top and bottom.

If the sensor aspect ratio is smaller than the game view aspect ratio, Unity crops the rendered image on the top and bottom.

Детали

Камеры очень важны для демонстрации вашей игры игроку. Они могут быть изменены, заскриптованы, наследованы для получения различных визуальных эффектов. Для паззла вы можете сделать камеру статичной и охватывающей обзором весь паззл. Для шутера от первоого лица вы можете сделать камеру дочерней по отношению к игроку и разместить её на уровне глаз персонажа. Для гоночный игры вы можете закрепить камеру позади автомобиля и заставить её следовать за ним.

Вы можете создать несколько камер и назначить каждой свою глубину(Depth). Камеры будут отрисовываться от низшей глубины до высшей глубины. Другими словами, камера с Depth 2 будет отрисована поверх камеры с Depth 1. Вы можете настроить значение свойства Normalized View Port Rectangle для изменения позиции и размера изображения с камеры на экране, например для создания нескольких экранов в одном, или для создания зеркала заднего вида.

Способ рендера

Unity supports different rendering paths. You should choose which one you use depending on your game content and target platform / hardware. Different rendering paths have different features and performance characteristics that mostly affect lights and shadows. The rendering path used by your Project is chosen in the Player settings. Additionally, you can override it for each Camera.

См. способы рендеринга для получения всех подробностей.

Clear Flags

Каждая камера хранит информацию о цвете и глубине, когда рендерит свой вид. По умолчанию, незаполненные части экрана, будут показаны в виде скайбокса. При использовании нескольких камер, каждая камера будет иметь свои буферы цвета и глубины, заполняемые при каждом рендеринге. Каждая камера будет рендерить то, что видно с её ракурса, а путем изменения настройки Clear Flags можно выбрать набор буферов, которые будут обновлены (очищены), во время рендеринга. Это осуществляется, выбором одного из четырёх вариантов:

Skybox

This is the default setting. Any empty portions of the screen will display the current Camera’s skybox. If the current Camera has no skybox set, it will default to the skybox chosen in the Lighting Window (menu: Window > Rendering > Lighting Settings). It will then fall back to the Background Color. Alternatively a Skybox component can be added to the camera. If you want to create a new Skybox, you can use this guide.

Solid color

Любые пустые части экрана будут отображать текущий фоновый цвет (Background Color) камеры.

Только глубина

The gun is drawn last, after clearing the depth buffer of the cameras before it

Не очищать

В этом режиме не очищаются ни цвет, ни буфер глубины. В результате каждый кадр рисуется поверх другого, из-за чего получится эффект размытия. Это обычно не используется в играх, и лучше использовать вместе с пользовательским шейдером.

Note that on some GPUs (mostly mobile GPUs), not clearing the screen might result in the contents of it being undefined in the next frame. On some systems, the screen may contain the previous frame image, a solid black screen, or random colored pixels.

Clip Planes (Плоскости отреза)

Near и Far Clip Plane — свойства, определяющие, где начинается и заканчивается область отрисовки камеры. Эта область ограничивается плоскостями, перпендикулярными направлению камеры, и находившимися в этих позициях относительно неё. Near Plane — это ближайшая позиция, а Far Plane — дальняя позиция.

Плоскости также определяют точность буфера глубины. Для обеспечения наивысшей точности вам следует отодвинуть Near Plane так далеко, насколько возможно.

Обратите внимание, что эти плоскости вместе определяют поле зрения камеры, которое известно как фрустум. Unity гарантирует, что объекты, полностью находящиеся за пределами фрустума, не будут отображаться. Это называется Frustum Culling и это срабатывает независимо от Occlusion Culling.

Из соображений производительности вы можете прекращать отрисовку мелких объектов раньше, чем отрисовку прочих. Для этого поместите их в separate layer и настройте дистанцию обрезки для этого слоя, используя функцию Camera.layerCullDistances.

Маска отрезания

Culling Mask используется для выборочного рендеринга групп объектов посредством использования слоёв. Больше информации об использовании слоёв можно найти здесь.

Normalized Viewport Rectangles

Normalized Viewport Rectangles предназначено для определения части экрана, на которой будет отрисовано изображение с камеры. Вы можете, к примеру, вставить изображение карты в нижний правый угол экрана, а вид с камеры на выпущенной ракете — в верхний левый угол. Немного поработав над дизайном, используя Viewport Rectangle, вы сможете создать кое-какие уникальные системы.

Очень просто создать раздельный экран для двух игроков, используя Normalized Viewport Rectangle. После создания двух камер, установите обеим камерам свойство H в значение 0.5 и для одной из них свойство Y в значение 0.5, а для другой — в значение 0. В результате, первая камера будет рисовать изображение в верхней половине экрана, а вторая камера — в нижней половине экрана.

Two-player display created with the Normalized Viewport Rectangle property

Orthographic

Переключив камеру в ортографичесий (Orthographic) режим, вы устраните всю перспективу из отрисовываемого ей изображения. Это полезно для создания двумерных и изометрических игр.

Заметьте, что туман отрисовывается при этом равномерно, так что может выглядеть не так, как вы ожидали. Прочтите справко по компоненту Render Settings для получения подробностей.

Perspective camera. Orthographic camera. Objects do not get smaller with distance here!

Текстура рендера

Эта возможность доступна лишь в расширенных лицензиях Unity. Она позволяет отрисовывать изображенеи с камеры в текстуру (Texture), которая может быть применена к другому игровому объекту. Это делает простым создание спортивной арены с видеомониторами, камеры наблюдения, отражений и т.д.

A Render Texture used to create a live arena-cam

Target display

A camera has up to 8 target display settings. The camera can be controlled to render to one of up to 8 monitors. This is supported only on PC, Mac and Linux. In Game View the chosen display in the Camera Inspector will be shown.
