Msr зарезервировано что это

Что такое msr зарезервировано

При установке/переустановке операционной системы Windows многие могли заметить один или несколько небольших разделов (от 100 до 500 MB), находящихся среди знакомых и привычных локальных дисков C, D и т.д. Как правило это раздел “Зарезервировано системой”, “Восстановление” и “MSR зарезервировано”. При разбивке жесткого диска на локальные разделы во время установки ОС можно обратить внимание, что они создаются автоматически.

В данной статье мы подробнее остановимся на разделе MSR (зарезервировано). Вы узнаете что это такое, для чего нужен, когда создается и можно ли его удалить.

Назначение раздела

На сегодняшний день под ОС Windows существуют два основных стандарта файловой разметки жестких дисков. Это MBR и GPT. О них мы уже рассказывали в предыдущих статьях. Так вот раздел MSR (зарезервировано) встречается только на GPT.

Это скрытая системная зарезервированная область жесткого диска, которая может использоваться для различных потребностей операционной системы и ее файлового хранилища. Например для преобразования простого тома в динамический.

Многие ошибочно полагают, что в MSR разделе находится загрузчик/загрузочная запись Windows (по аналогии со скрытым разделом “Зарезервировано системой” на разметке MBR). Но это не так.

Как он появился?

MSR (зарезервировано) создается автоматически при разбивке жесткого диска на локальные разделы в стандартном установщике Windows. Но только при условии, что вы загрузились в EFI/UEFI режиме с носителя, поддерживающего данные режим.

Автоматическое создание скрытых разделов при разбивке жесткого диска стандартным средством установщика Windows

Можно ли удалить?

Несмотря на то, что данный скрытый системный раздел не содержит в себе загрузчика операционной системы, и если вы его удалите Windows по прежнему будет нормально запускаться, делать этого мы крайне не рекомендуем. Связано это с тем, что возможно в дальнейшем, когда вам нужно будет что – либо сделать с своими локальными дисками, например расширить или наоборот сжать какой – нибудь из них, из-за отсутствующего MSR (зарезервировано) сделать это может не получиться.

Да и какой смысл от его удаления, если в окне “Компьютер” он не отображается среди локальных дисков (то есть никак не мешает), а размер его составляет не более 500 мегабайт, освободив которые вы практически ничего не выиграете.

Для чего используется раздел MSR?

Зарезервированный раздел Microsoft (MSR) — это раздел устройства хранения данных, который создается для резервирования части дискового пространства для возможного последующего использования операционной системой Windows, установленной на отдельном разделе.

Безопасно ли удалять раздел MSR?

Однако вы не можете просто удалить раздел, зарезервированный системой. Поскольку на нем хранятся файлы загрузчика, Windows не загрузится должным образом, если вы удалите этот раздел. Чтобы удалить раздел «Зарезервировано системой», сначала необходимо переместить загрузочные файлы из раздела «Зарезервировано системой» на основной системный диск Windows.

Требуется ли раздел MSR?

Для каких дисков требуется MSR? Каждый GPT-диск должен содержать MSR. Разделы на диске должны располагаться в следующем порядке: ESP (если есть), OEM (если есть) и MSR, за которыми следуют первичные разделы данных. Особенно важно, чтобы MSR создавался до других разделов первичных данных.

Что произойдет, если я удалю раздел восстановления?

Поскольку удалить раздел восстановления намного проще, чем его создать, начинающие пользователи часто удаляют раздел восстановления, чтобы освободить место на диске, но без каких-либо необходимых действий перед удалением. Если я удалю раздел восстановления, что произойдет? То есть: вышеуказанный 1-й подход будет неудачным или безрезультатным.

Нужен ли системный раздел EFI?

Да, при использовании режима UEFI всегда требуется отдельный раздел EFI (в формате FAT32).

300 МБ должно быть достаточно для мультизагрузки, но предпочтительнее

550 МБ. ESP — EFI System Partiton — не следует путать с / boot (не требуется для большинства установок Ubuntu) и является стандартным требованием.

Какой раздел мне удалить?

Вам нужно будет удалить основной и системный разделы. Чтобы гарантировать 100% чистую установку, лучше полностью удалить их, а не просто форматировать. После удаления обоих разделов у вас должно остаться нераспределенное пространство. Выберите его и нажмите кнопку «Новый», чтобы создать новый раздел.

Могу ли я удалить раздел ESP?

Вы можете удалить его напрямую? Мы можем знать, что системный раздел EFI хранит загрузочные файлы, необходимые для успешной загрузки операционной системы Windows. Итак, ответ таков: вам нужен системный раздел EFI, и вы не можете его удалить.

Нужен ли Windows 10 раздел EFI?

Windows обычно устанавливается и загружается без использования разделов EFI и MSR. Интересно то, что в первом методе раздел 100 МБ содержит те же файлы и папки, что и раздел 500 МБ во втором методе.

Что я должен использовать: GPT или MBR?

Более того, для дисков с объемом памяти более 2 терабайт GPT — единственное решение. Поэтому использование старого стиля разделов MBR теперь рекомендуется только для более старого оборудования и более старых версий Windows и других старых (или более новых) 32-разрядных операционных систем.

Нужен ли раздел восстановления?

Раздел восстановления не требуется ни для загрузки Windows, ни для запуска Windows. Но если это действительно раздел восстановления, созданный Windows (почему-то я в этом сомневаюсь), вы можете оставить его для ремонта. По моему опыту, его удаление не вызовет проблем. Но вам нужен системный резерв.

Как скрыть раздел восстановления?

Как скрыть раздел восстановления (или любой диск) в Windows 10

Можно ли удалить раздел, зарезервированный OEM?

OEM-раздел — это ваш раздел восстановления. Здесь производитель ПК сохранил образ Windows. Удалять этот раздел неразумно, так как это важно, если вы хотите вернуть свой компьютер к заводским условиям.

Как узнать свой раздел EFI?

Если значение типа, показанное для раздела, — C12A7328-F81F-11D2-BA4B-00A0C93EC93B, то это системный раздел EFI (ESP) — см. Пример системного раздела EFI. Если вы видите системный зарезервированный раздел размером 100 МБ, значит, у вас нет раздела EFI, и ваш компьютер находится в устаревшем режиме BIOS.

Может у вас два раздела EFI?

Один раздел EFI может использоваться несколькими операционными системами. В одной системе можно создать несколько разделов EFI. Для загрузки нескольких операционных систем на один диск требуется достаточно свободного места для каждой из них (да).

В чем разница между EFI и UEFI?

UEFI — это новая замена BIOS, efi — это имя / метка раздела, в котором хранятся загрузочные файлы UEFI. В некоторой степени сопоставима с MBR с BIOS, но гораздо более гибкая и позволяет сосуществовать нескольким загрузчикам.

Содержание:

↑ Создание загрузчика Windows 10 заново. Удаляем шифрованный (EFI) системный раздел 99 Мб, а также раздел MSR 16 Мб и создаём их заново

Что такое msr зарезервировано

Ещё мы создадим заново не отображаемый в Управлении дисками служебный раздел MSR, обязателен для разметки GPT в системах UEFI (размер 16 Мб).

Что такое msr зарезервировано

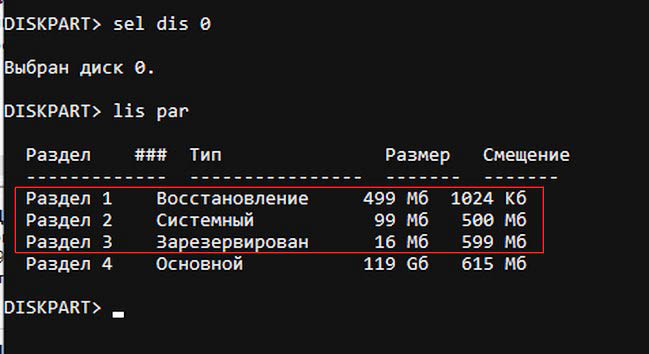

Итак, перед работой ещё раз уточним, какие именно разделы мы б удем удалять и затем создавать заново:

1. Раздел (499 Мб) содержащий среду восстановления Windows 10 (от данного раздела можно избавиться и пользоваться при необходимости средой восстановления, находящейся на загрузочном носителе с Win 10).

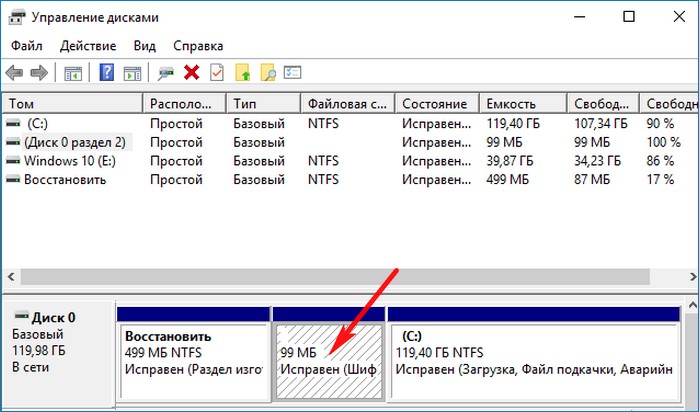

2. Раздел (99 Мб), шифрованный (EFI) системный раздел, содержащий все файлы загрузчика Windows 10.

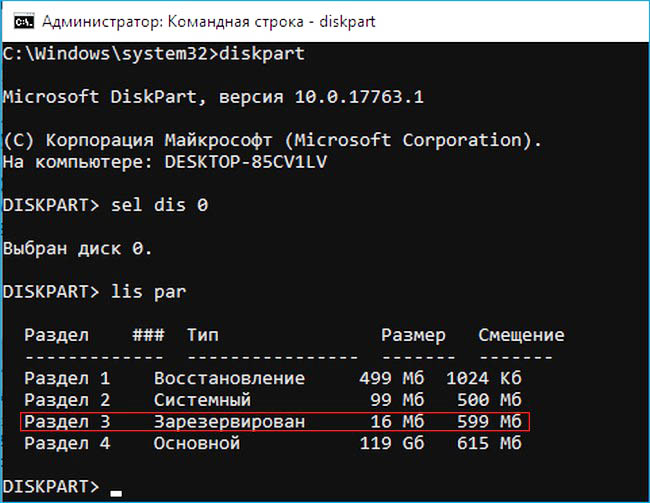

3. Служебный раздел MSR (Microsoft System Reserved) 16 Мб, обязательный для разметки дисков GPT.

Что такое msr зарезервировано

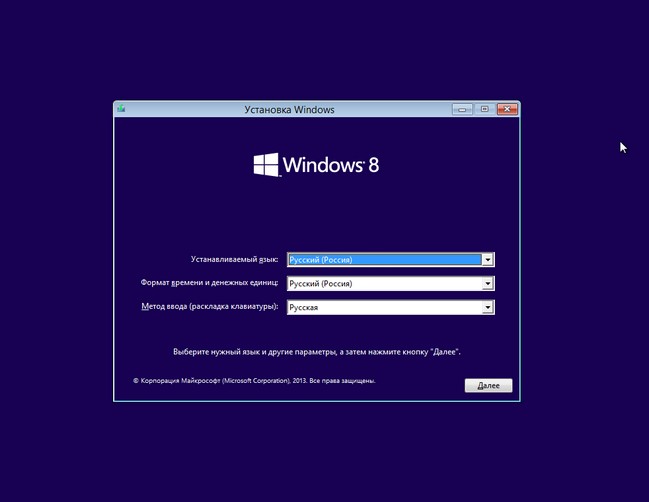

Загружаем ноутбук с загрузочной флешки с Windows 10 и в начальном окне установки системы жмём клавиатурное сочетание Shift + F10,

Что такое msr зарезервировано

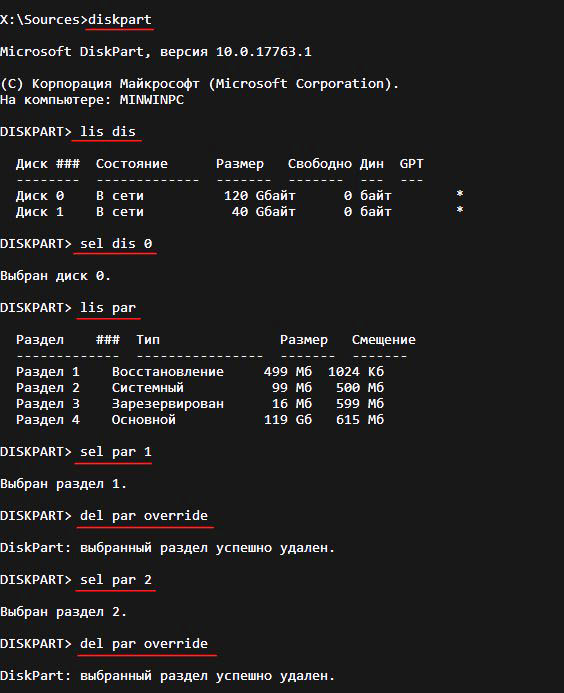

открывается окно командной строки, вводим команды:

lis dis (выводит список физических дисков).

sel dis 0 (выбираем жёсткий диск ноутбука 120 Гб).

lis par (показ всех разделов выбранного диска, первые три раздела будем удалять).

sel par 1 (выбираем первый раздел

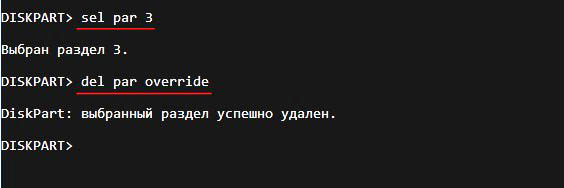

del par override (удаляем раздел, для удаления раздела ESP и MSR или раздела OEM-изготовителя ноутбука, необходимо указать параметр override)

Всё, все три скрытых раздела мы удалили.

Что такое msr зарезервировано

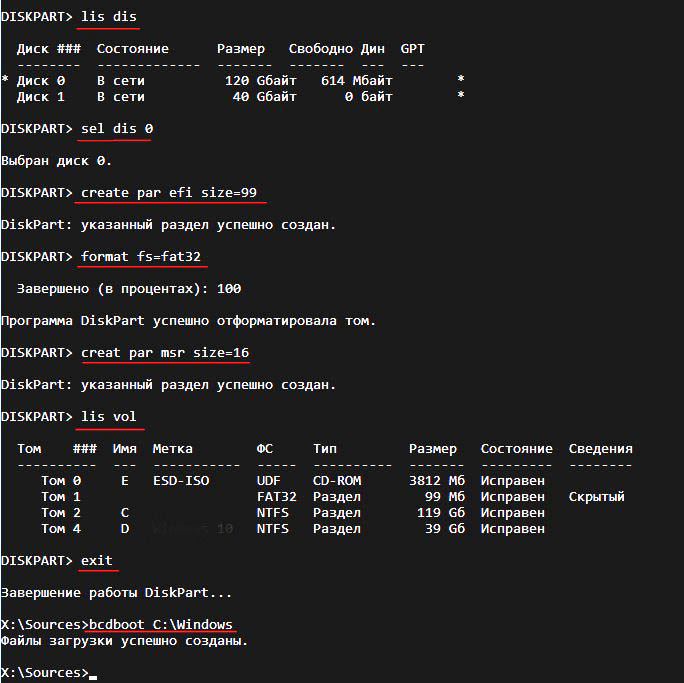

↑ Создаём заново шифрованный (EFI) системный раздел 99 Мб, а также раздел MSR 16 Мб

Что такое msr зарезервировано

Комментарии (67)

Рекламный блок

Подпишитесь на рассылку

Облако тегов

Архив статей

Сейчас обсуждаем

Aleksandr

Я так не считаю. Ради эксперимента. подсоединяли к ультрабуку со слабой дискреткой GeForce

Chaser

лично мне для работы с гипервизорами и Samsung 870 QVO (1000 Гб) за 8700 рублей совершенно не

Фёдор

Гость Василий

Пользуюсь Autoran Organizer, бесплатная, видит и планировщик и службы, можно надежно откладывать

Что такое msr зарезервировано

admin

Думаю, внешние видеокарты скоро уйдут на свалку истории и даже не стоило о них писать. Я так не

О проекте RemontCompa.ru

RemontCompa — сайт с огромнейшей базой материалов по работе с компьютером и операционной системой Windows. Наш проект создан в 2010 году, мы стояли у истоков современной истории Windows. У нас на сайте вы найдёте материалы по работе с Windows начиная с XP. Мы держим руку на пульсе событий в эволюции Windows, рассказываем о всех важных моментах в жизни операционной системы. Мы стабильно выпускаем мануалы по работе с Windows, делимся советами и секретами. Также у нас содержится множество материалов по аппаратной части работы с компьютером. И мы регулярно публикуем материалы о комплектации ПК, чтобы каждый смог сам собрать свой идеальный компьютер.

Наш сайт – прекрасная находка для тех, кто хочет основательно разобраться в компьютере и Windows, повысить свой уровень пользователя до опытного или профи.

Что зарезервировано MSR?

Могу ли я удалить зарезервированный раздел MSR?

Нужен ли раздел MSR?

Размер диска	Размер MSR
Более 16 ГБ	128 МБ

Безопасно ли удалять разделы?

Да, вы можете удалить эти разделы, и это ни на что не повлияет в вашей текущей операционной системе. Если на всем диске нет ничего, что нужно, мне нравится HDDGURU. Это быстрая и простая программа, выполняющая низкоуровневое форматирование. После этого просто отформатируйте его в NTFS в диспетчере дисков.

Почему у меня зарезервирован системный диск?

Системный зарезервированный раздел — это раздел для хранения данных, расположенный перед системным диском C :. Он создается в процессе чистой установки операционной системы Windows, чтобы зарезервировать часть дискового пространства для последующего использования.

Должен ли я форматировать OEM зарезервировано?

Разделы, зарезервированные OEM, обычно являются местом, где производители компьютеров размещают инструменты восстановления для сброса компьютера до заводских условий (то есть так, как это было при покупке). … Я бы оставил это в покое, он позволяет очень легко восстановить заводские настройки, даже если Windows не загружается правильно.

Как увеличить размер зарезервированного системного раздела?

Вам нужно сжать переднюю часть раздела Windows, а затем расширить / увеличить (увеличить) размер системного, зарезервированного раздела. Windows 7 Disk Management не может этого сделать, поэтому вам понадобится сторонний менеджер разделов, например Partition Wizard.

Должен ли быть раздел EFI первым?

UEFI не накладывает ограничений на количество или расположение системных разделов, которые могут существовать в системе. (Версия 2.5, стр. 540.) На практике рекомендуется ставить ESP на первое место, потому что на это местоположение вряд ли повлияют операции перемещения и изменения размера раздела.

Что такое здоровый раздел восстановления?

Раздел восстановления — это раздел на диске, который помогает восстановить заводские настройки ОС (операционной системы) в случае какого-либо сбоя системы. У этого раздела нет буквы диска, и вы можете использовать только справку в управлении дисками.

Что я должен использовать: GPT или MBR?

Что будет, если я удалю раздел?

При удалении раздела все хранящиеся на нем данные стираются. Не удаляйте раздел, если вы не уверены, что вам не нужны какие-либо данные, хранящиеся в нем в данный момент.

Что будет, если я удалю системный раздел?

Что теперь происходит, когда вы удаляете раздел? … Если раздел диска содержит какие-либо данные, а затем вы удалите его, все данные исчезнут, и этот раздел диска превратится в свободное или нераспределенное пространство. Теперь переходим к системному разделу, если вы удалите его, ОС не загрузится.

Могу ли я удалить все разделы на SSD?

Используйте Диспетчер дисков для удаления разделов на диске. Наберите «diskman» в стартовом меню и нажмите Enter. Убедитесь, что вы удаляете разделы на правом диске. Щелкните правой кнопкой мыши каждый том / раздел и удалите, пока все они не исчезнут.

Как скрыть зарезервированный системой диск?

Как скрыть раздел восстановления (или любой диск) в Windows 10

Как мне получить доступ к моему системному зарезервированному диску?

Чтобы разрешить доступ к разделу, зарезервированному системой, используйте Управление дисками, чтобы назначить ему букву диска:

Должна ли зарезервированная система иметь букву диска?

Авторитетный. USAFRet: зарезервированная система вообще не должна иметь буквы диска. В управлении дисками удалите эту букву диска.

Msr разделы что это

При установке/переустановке операционной системы Windows многие могли заметить один или несколько небольших разделов (от 100 до 500 MB), находящихся среди знакомых и привычных локальных дисков C, D и т.д. Как правило это раздел «Зарезервировано системой», «Восстановление» и «MSR зарезервировано». При разбивке жесткого диска на локальные разделы во время установки ОС можно обратить внимание, что они создаются автоматически.

Назначение раздела

Многие ошибочно полагают, что в MSR разделе находится загрузчик/загрузочная запись Windows (по аналогии со скрытым разделом «Зарезервировано системой» на разметке MBR). Но это не так.

Как он появился?

Что такое msr зарезервировано

Можно ли удалить?

Несмотря на то, что данный скрытый системный раздел не содержит в себе загрузчика операционной системы, и если вы его удалите Windows по прежнему будет нормально запускаться, делать этого мы крайне не рекомендуем. Связано это с тем, что возможно в дальнейшем, когда вам нужно будет что — либо сделать с своими локальными дисками, например расширить или наоборот сжать какой — нибудь из них, из-за отсутствующего MSR (зарезервировано) сделать это может не получиться.

Да и какой смысл от его удаления, если в окне «Компьютер» он не отображается среди локальных дисков (то есть никак не мешает), а размер его составляет не более 500 мегабайт, освободив которые вы практически ничего не выиграете.

На жестких дисках большинства компьютеров под управлением Windows традиционно имеется два раздела — системный и пользовательский, по крайней мере так показывает Проводник. На самом деле разделов больше, просто некоторые из них являются скрытыми, не имеющими буквы, в чём легко убедиться, открыв штатную оснастку управления дисками. Смысл их скрывать, надеемся, понятен всем. Они содержат важные данные.

Намеренное или случайное удаление которых может привести к тому, что Windows станет работать некорректно или даже не сможет загрузиться.

Что такое msr зарезервировано

diskpart
list disk
sеlect disk 0
list partition

Что такое msr зарезервировано

list volume
sеlect volume 2
assign или assign letter=x

Что такое msr зарезервировано

Правда, у этого способа есть недостаток — папки могут оказаться недоступными для просмотра ввиду отсутствия у вас необходимых прав, поэтому мы всё же рекомендуем использовать сторонние файловые менеджеры, лучше всего входящие в состав «живых» дисков.

Итак, что же всё-таки содержат наши скрытые разделы?

Что такое msr зарезервировано

Со средой восстановления Windows.

Что такое msr зарезервировано

Если ее удалить, Windows по-прежнему сможет загружаться, однако все инструменты аварийного восстановления станут недоступными.

Что такое msr зарезервировано

В которой хранятся каталоги Boot и Microsoft с файлами загрузки.

Что такое msr зарезервировано

Если на диске осталось мало места, его можно удалить, но вместе с этим вы утратите возможность восстановления системы к «заводским» настройкам. Наконец, пятый скрытый раздел с пометкой «Восстановление» размером 400-600 или немногим более мегабайт можно встретить на компьютерах, обновившихся с Windows 8.1 до Windows 10. Он хранит среду восстановления предыдущей версии системы, то есть Windows 8.1. Отформатировать его можно без всяких негативных последствий.

Создайте пользовательские макеты разделов для жестких дисков (HDD), твердотельных накопителей (SSD) и других дисков при развертывании Windows на устройствах на основе единого интерфейса EFI (UEFI).

Правила разбиения дисков на разделы

При развертывании Windows на устройстве на основе UEFI жесткий диск, содержащий раздел Windows, должен быть отформатирован в файловой системе с таблицей с GUID разделов. Дополнительные диски могут использовать формат файлов GPT или основной загрузочной записи (MBR).

Диск GPT может иметь до 128 разделов.

Максимальный объем каждого раздела составляет 18 эксабайт (около 18,8 миллиона терабайт).

Требования к разделам Windows:

Системный раздел

Устройство должно содержать системный раздел. На дисках GPT он называется системным разделом EFI или ESP. Этот раздел обычно хранится на основном жестком диске. Устройство загружается в этот раздел.

Минимальный размер этого раздела составляет 100 МБ, и он должен быть отформатирован в формате файлов FAT32.

Этим разделом управляет операционная система, и он не должен содержать никакие другие файлы, включая средства среды восстановления Windows.

В случае дисков Advanced Format 4K Native (с секторами размером 4 КБ) минимальный размер составляет 260 МБ из-за ограничения формата файлов FAT32. Минимальный размер раздела на дисках FAT32 рассчитывается следующим образом: размер сектора (4 КБ) × 65527 = 256 МБ.

Это ограничение не распространяется на диски Advanced Format 512e, поскольку эмулированный размер сектора составляет 512 байт. 512 байт × 65527 = 32 МБ, что меньше минимального размера 100 МБ для этого раздела.

Начиная c Windows 10, размер MSR составляет 16 МБ.

Добавьте MSR на каждый диск GPT, чтобы облегчить управление разделами. MSR — это резервный раздел, которому не назначается код раздела. В нем не могут храниться пользовательские данные.

Другие разделы служебных программ

Любые другие разделы служебных программ, которые не находятся под управлением Windows, должны располагаться до разделов Windows, данных и образа для восстановления. Это позволяет конечным пользователям выполнять такие действия, как изменение размера раздела Windows, не затрагивая системные служебные программы.

Защитите конечных пользователей от случайного изменения разделов служебных программ, определив разделы с помощью атрибута GPT. Это предотвратит появление разделов в проводнике.

Настройка разделов в качестве разделов служебных программ

При развертывании Windows с помощью средства DiskPart используйте команду attributes volume set GPT_ATTRIBUTE_PLATFORM_REQUIRED после создания раздела, чтобы определить раздел как служебный. Дополнительные сведения см. на веб-сайте MSDN: Структура PARTITION_INFORMATION_GPT.

Проверка существования системного раздела или раздела служебных программ

Размер этого раздела должен быть не менее 300 МБ.

В этом разделе должно быть достаточно места для образа средств среды восстановления Windows (winre.wim, обычно 250–300 МБ, в зависимости от добавленного базового языка и настроек), а также достаточно свободного пространства, чтобы служебные программы резервного копирования могли записать раздел.

Рекомендуется поместить этот раздел сразу после раздела Windows. Это позволяет Windows изменять и повторно создавать раздел, если для будущих обновлений потребуется образ для восстановления большего размера.

Разделы данных

Рекомендованный макет разделов для Windows 10 не содержит разделов данных. Однако если разделы данных все же необходимы, они должны быть помещены после раздела среды восстановления Windows. Это позволяет при появлении обновлений среды восстановления Windows увеличить раздел среды восстановления Windows за счет раздела Windows.

При использовании данного макета конечным пользователям сложнее удалить раздел данных и объединить пространство с разделом Windows. Для этого раздел среды восстановления Windows необходимо переместить в конец неиспользуемого пространства, в котором раньше размещался раздел данных, чтобы раздел Windows можно было расширить.

Windows 10 не содержит функций или служебных программ, позволяющих упростить этот процесс. Тем не менее изготовители могут разрабатывать и предоставлять подобные служебные программы, если компьютеры поставляются с разделами данных.

Макет разделов

Макет разделов по умолчанию для компьютеров на базе UEFI: системный раздел, раздел MSR, раздел Windows и раздел средств восстановления. При установке Windows с использованием загрузочного USB-ключа, изготовленного при помощи конструктора образов и конфигураций Windows (ICD), по умолчанию создается следующий макет.

Что такое msr зарезервировано

Этот макет позволяет использовать шифрование диска Windows BitLocker как в обеих версиях Windows, так и в среде восстановления Windows.

Файлы примеров: настройка разделов дисков с помощью среды предустановки Windows и сценариев DiskPart

В случае развертывания на основе образа загрузите ПК с помощью среды предустановки Windows, а затем с помощью программного средства DiskPart создайте на конечных ПК структуру разделов.

В этих примерах DiskPart разделам назначаются следующие буквы: System=S, Windows=W и Recovery=R. MSR-раздел не получает букву диска.

Мы рекомендуем изменить букву диска Windows на букву ближе к концу алфавита, например W, чтобы избежать возможных конфликтов букв дисков. Не используйте букву X, так как эта буква диска зарезервирована для среды предустановки Windows. После перезагрузки устройства разделу Windows присваивается буква C, а остальным разделам буквы дисков не присваиваются.

После перезагрузки в среде предустановки Windows буквы дисков переназначаются в алфавитном порядке, начиная с буквы C, без учета настроек программы установки Windows. Эта конфигурация может изменяться в зависимости от наличия различных дисков, например USB-устройств флэш-памяти.

Ниже описываются действия по созданию разделов на жестких дисках и подготовке к применению образов. По ходу описания приводится код, который можно использовать в процессе работы.

Создание разделов на жестких дисках и подготовка к применению образов

Сохраните следующий код в текстовом файле (CreatePartitions-UEFI.txt) на USB-устройстве флэш-памяти.

Используйте среду предустановки Windows для загрузки конечного компьютера.

Очистите диск и разбейте его на разделы. В этом примере F — буква USB-устройства флэш-памяти.

Если вы используете пользовательский макет разделов в Windows 10 для классических выпусков, обновите быстрый сценарий восстановления, чтобы средства восстановления могли при необходимости воссоздать пользовательский макет разделов.

Следующие действия

Используйте сценарий развертывания для применения образа Windows во вновь созданных разделах. Дополнительные сведения см. в разделе Запись и применение разделов Windows, системных разделов и разделов восстановления.

Для чего нужен раздел «MSR (зарезервировано)»? Служебные разделы диска в Windows и их содержимое Создание efi раздела

При установке/переустановке операционной системы Windows многие могли заметить один или несколько небольших разделов (от 100 до 500 MB), находящихся среди знакомых и привычных локальных дисков C, D и т.д. Как правило это раздел «Зарезервировано системой», «Восстановление» и «MSR зарезервировано». При разбивке жесткого диска на локальные разделы во время установки ОС можно обратить внимание, что они создаются автоматически.

Назначение раздела

На сегодняшний день под ОС Windows существуют два основных стандарта файловой разметки жестких дисков. Это MBR и GPT. О них мы в предыдущих статьях. Так вот раздел MSR (зарезервировано) встречается только на GPT.

Многие ошибочно полагают, что в MSR разделе находится загрузчик/загрузочная запись Windows (по аналогии со скрытым разделом « » на разметке MBR). Но это не так.

Как он появился?

Можно ли удалить?

Несмотря на то, что данный скрытый системный раздел не содержит в себе загрузчика операционной системы, и если вы его удалите Windows по прежнему будет нормально запускаться, делать этого мы крайне не рекомендуем. Связано это с тем, что возможно в дальнейшем, когда вам нужно будет что — либо сделать с своими локальными дисками, например или наоборот сжать какой — нибудь из них, из-за отсутствующего MSR (зарезервировано) сделать это может не получиться.

Лучший способ отблагодарить автора статьи- сделать репост к себе на страничку

Итак, вы указали в настройках BIOS загрузку с CD/DVD или с USB, и при загрузке с Ubuntu LiveCD получили вместо фиолетового экрана с пиктограммами клавиатуры и человечка вот такой экран:

Ничего страшного, так бывает . В этом случае нужно учесть ряд моментов, о которых и будет рассказано в этом разделе. Кстати, наличие фиолетового экрана при загрузке совсем не означает, что у вас нет UEFI, просто с чёрным экраном все особенности UEFI проявляются наиболее ярко. Так что, в любом случае прочитать этот раздел будет очень полезно. А пока смело выбирайте верхнюю строчку «Try Ubuntu without installing» и нажимайте Enter . После непродолжительного ожидания вы попадёте на рабочий стол Ubuntu , и, пока ждёте загрузки Ubuntu, поговорим об UEFI.

Введение в UEFI и GPT

Вы, наверное, помните, что одна из задач этого руководства — научить читателя эффективно и непринуждённо использовать все основные инструменты системы. Но для этого нужно копнуть глубже и рассказать об аппаратной начинке вашего компьютера, и как эта начинка работает с системой. Поэтому опять теория, без неё не обойтись.

Что происходит при включении компьютера? Прежде всего компьютер должен корректно инициализировать сам себя, то есть своё собственное оборудование, и передать управление загрузчику операционной системы. Занимается этим процессом «Extensible Firmware Interface» (EFI ) (Расширяемый интерфейс прошивки) — интерфейс между операционной системой и микропрограммами, управляющими низкоуровневыми функциями оборудования. Раньше за это отвечал BIOS , а теперь EFI, который после очередного изменения стандарта стал называться «Unified Extensible Firmware Interface» (UEFI ) — это название и будет использоваться в дальнейшем. Надо заметить, что UEFI, как более современный интерфейс, полностью поддерживает все функции BIOS, обратное, к сожалению, не верно. В настройках режим поддержки BIOS чаще всего называется «Legacy» («наследуемый» или «традиционный» по-английски) или просто «UEFI Disabled» («UEFI отключён», как не трудно догадаться). Сейчас, однако, нас интересует включённый режим UEFI.

Итак, при включении компьютера UEFI начинает инициализировать оборудование и находит какое-то блочное устройство, скажем, жёсткий диск. Вы, наверное, знаете, что целиком жёсткий диск практически никогда не используется — диск обязательно разбивается на разделы, в том числе и для удобства в обращении. А вот разбить его на разделы можно, на сегодняшний день, двумя стандартными способами: с помощью MBR или GPT . В чём их отличие?

MBR («Master Boot Record» — основная загрузочная запись ) использует 32-битные идентификаторы для разделов , которые размещаются в очень маленьком кусочке пространства (64 байта) в самом начале диска (в конце первого сектора диска). Из-за такого маленького объёма поддерживаются только четыре первичных раздела (подробнее об этом можно узнать в этой статье). Поскольку используется 32-битная адресация, то каждый раздел может быть не более 2,2 ТБ. Кроме того, загрузочная запись не имеет никакой запасной MBR, так что если приложение перезапишет основную загрузочную запись, то вся информация о разделах будет потеряна.

GPT («GUID Partition table» — таблица разделов GUID) использует уже 64-битные идентификаторы для разделов, поэтому кусочек пространства, в котором сохраняется информация о разделах, уже больше чем 512 байт, кроме того, не существует ограничения на количество разделов. Заметьте, ограничение на размер раздела в этом случае почти 9,4 ЗБ (да-да, вы всё прочитали правильно — зеттабайт, единичка с двадцатью одним нулём!). А в конце диска имеется копия GPT, которая может использоваться для восстановления повреждённой основной таблицы разделов в начале диска .

Так вот, когда связь между оборудованием и операционной системой осуществляется через включённый режим UEFI (а не Legacy BIOS), использование GPT для разбивки разделов является практически обязательным , иначе наверняка возникнут проблемы совместимости с MBR .

Ну вот, с блочными устройствами, кажется, разобрались, UEFI всё корректно инициализировал, и теперь он должен найти загрузчик операционной системы и передать управление ему. В первом приближении это выглядит так: поскольку UEFI преемник BIOS, то он выполняет поиск загрузчика в строгом соответствии с установленными правилами. Если он находит загрузчик операционной системы, который не поддерживает UEFI, то активируется режим эмуляции BIOS (именно так, даже если Legacy BIOS явно не указан). И начинается всё сначала, с той лишь разницей, что теперь уже эмулированный BIOS проверяет состояние оборудования и загружает микропрограммное обеспечение — простые драйверы для отдельных аппаратных компонентов. После этого эмулированный BIOS опять выполняет поиск загрузчика ОС и активирует его. Тот, в свою очередь, загружает операционную систему или выводит на экран список доступных ОС .

А в случае UEFI всё происходит несколько иначе. Дело в том, что UEFI имеет собственный загрузчик операционных систем с интегрированными менеджерами запуска установленных ОС. С этой целью для него — для загрузчика UEFI — на диске должен быть создан небольшой раздел (100–250 МБ), который называется «Extensible Firmware Interface System Partition» (системный раздел расширяемого интерфейса прошивки, ESP ). Кроме указанного размера, раздел должен быть отформатирован в файловой системе FAT32 и быть загрузочным. На нем находятся драйверы аппаратных компонентов, к которым может получать доступ запущенная операционная система. И в этом случае загрузка происходит прямо с этого раздела, что намного быстрее.

Итак, подведём некоторые итоги: чтобы по полной задействовать функционал UEFI, диск должен быть с GPT, и на нём должен быть специальный раздел ESP . Обратите внимание на фразу «чтобы по полной задействовать функционал» — существует масса способов установки Ubuntu на систему с «урезанным» в той или иной степени UEFI, и все они зависят от наличия или отсутствия предустановленных операционных систем на вашем компьютере. Например, вы хотите оставить предустановленную Windows. Какую Windows — «семёрку» или новомодную 8.1? А может быть у вас, не дай бог, установлена «ператская винда», активированная с MBR, и не желающая запускаться с GPT, и вы, тем не менее, хотите дальше её изучать? Кроме того, очень много зависит от разрядности операционных систем — без плясок с бубном невозможно 32-битную систему заставить работать с UEFI. И таких примеров достаточно много. Поэтому в этом разделе пойдёт разговор только про установку Ubuntu в режиме «максимально полного» задействования возможностей UEFI, хотя даже после прочтения этого введения, вы уже сможете представлять устройство своего компьютера и, при желании, реализовать свой собственный сценарий установки.

Ну что, приступим?

Разметка диска

Итак, вы загрузились в Ubuntu с LiveCD в режиме UEFI. Открывайте «Редактор разделов GParted» , а пока поговорим об очень важных особенностях, на которые нужно обратить внимание.

Самое главное, у вас должен быть план ваших действий, поверьте — перечень шагов и порядок их выполнения достаточно обширен, так что желательно записать где-нибудь на бумажке основные пункты плана и периодически с ними сверяться. Итак, что же вам известно. Для нормальной установки Ubuntu в режиме UEFI жёсткий диск вашего компьютера должен быть правильно подготовлен, а именно:

Диск должен быть с GPT;

На диске должен быть специальный раздел ESP;

На диске должны быть стандартные разделы: системный, подкачки, а также раздел для домашнего каталога.

Кроме того, нужно определиться с операционными системами на вашем компьютере — от того, будет ли Ubuntu единственной системой, или рядом с ней будут находиться другие поддерживающие режим UEFI системы, зависит план разбивки и установки.

Начнём с ответа на второй вопрос: о наличии других операционных систем. Если на вашем компьютере уже установлены операционные системы, поддерживающие загрузку в режиме UEFI (например, Windows 8), и вы не намерены пока от них отказываться, то первые два пункта плана уже выполнены: раздел ESP наверняка уже есть, ну и диск, разумеется, с GPT. Давайте проверим, что это действительно так.

Предположим, после запуска редактора разделов GParted у вас откроется вот такое окно :

Какую информацию можно получить при внимательном изучении этого окна? Во-первых, посмотрите на столбец «File System» («Файловая система»): все разделы отформатированы в ntfs , кроме одного раздела с файловой системой fat32 — это, по всей видимости, и есть раздел ESP. На диске уже установлена Windows 8 (раздел /dev/sda4 — в Windows это диск C:) — об этом говорит метка диска (столбец «Label»). Во-вторых, на жёстком диске есть ряд служебных разделов Windows — об этом можно узнать не только по меткам (WINRE_DRV и LRS_ESP), но и по флагам (столбец «Flags») — все эти разделы скрыты, поскольку у них установлен флаг hidden , что намекает на специальный характер информации на них. И, наконец, присмотритесь к разделу /dev/sda5 — вы случайно не потеряли диск D: в Windows? Вот он, в целости и сохранности.

Итак, первые два пункта плана уже выполнены, а реализация третьего пункта: создание разделов для Ubuntu — достаточно подробно описана в примере использования GParted для переразбивки жёсткого диска . Напомним вкратце, что от диска с данными (в примере это /dev/sda5, или диск D: в Windows) нужно «отрезать» достаточное пространство и на его месте создать три раздела: подкачки, системный и раздел для домашнего каталога. Учтите также, что ваш диск — GPT, так что расширенного раздела, содержащего логические диски, у него нет, следовательно, при создании разделов выбирайте Primary partition («Основной раздел»).

Читать:

Asus x555l оперативная память какая

Не производите никаких операций со служебными разделами Windows — они предназначены для нормального функционирования этой ОС. Случайное или преднамеренное изменение этих разделов гарантировано приведёт к возникновению проблем в Windows, вплоть до полной её неработоспособности.

В итоге должно получиться что-то похожее на эту картинку:

Здесь показаны дополнительно созданные разделы:

Пожалуйста, запишите назначение разделов. В показанном примере:

/dev/sda2 — раздел EFI (ESP)

/dev/sda6 — системный раздел (раздел для «корня» системы)

/dev/sda7 — раздел подкачки

/dev/sda8 — раздел для пользовательских данных.

Эта информация очень пригодится в дальнейшем при установке Ubuntu, поскольку из-за большого количества разделов можно очень легко запутаться и назначить не той «цифре» требуемую точку монтирования.

Тем не менее, продолжаем работать с редактором GParted. Ваша задача — удалить все разделы и на свободном месте создать нужную для Ubuntu конфигурацию диска. Для этого можно щёлкнуть правой кнопкой мыши на каждом из разделов и выбрать из выпадающего меню пункт «Delete». Но лучше поступить по-другому: найдите на панели меню редактора GParted пункт «Device» (Устройство) и выберите в меню «Create Partition Table…» (Создать таблицу разделов…). Появится предупреждение:

WARNING: This will ERASE ALL DATA on the ENTIRE DISK /dev/sda

(ВНИМАНИЕ: это приведёт к УДАЛЕНИЮ ВСЕХ ДАННЫХ на ВСЁМ ДИСКЕ /dev/sda)

Не переживайте, вы же позаботились о резервных копиях? Посмотрите чуть ниже — на надпись «Advanced» (Подробности). Щёлкните мышью на треугольник слева и в меню выберите gpt:

Всё дисковое пространство станет серым. Щёлкните на нём правой кнопкой мыши и начните создавать необходимые разделы, выбрав «New» (Новый) из выпадающего меню. Первый из новых разделов — специальный раздел ESP, требуемый, как вы помните, для работы UEFI. Поскольку он форматирован в неродной для Linux файловой системе, и кроме того, должен быть загрузочным, то расположить его надо в начале дискового пространства. Определите ему размер в поле «New size (MiB)» (Новый размер в МиБ ) 100 МБ , а файловую систему — fat32:

Таким же образом создайте разделы под будущие: системный (15 ГБ с файловой системой ext4), раздел подкачки (4 ГБ с linux-swap) и для домашнего каталога (всё оставшееся пространство в ext4). Как вы помните, GParted применяет изменения не сразу, а просто ставит их в очередь на выполнение. Поэтому нажмите на зелёную галочку «Apply All Operations» (Выполнить все операции):

Да, совсем не обязательно управлять флагами загрузки на этом этапе — установщик Ubuntu выполнит всё так, как надо. А теперь внимательно читайте про то, как устанавливать Ubuntu , и, как будете готовы, продолжим.

Установка Ubuntu

После такой подготовительной работы установка Ubuntu не вызовет трудностей, особенно если вы внимательно прочитали правила установки . Просто достаньте бумажку с перечнем разделов и обратите внимание, что для специального раздела EFI (/dev/sda2 из примера о совместной установки Ubuntu и Windows) нужно точно назначить свойство загрузочного раздела EFI , а не резервной загрузочной области BIOS:

Если вы этого не сделаете, то установщик покажет вам такое уведомление:

Исправьте ошибку, а если не получится, выйдите из установщика, запустите редактор GParted и проверьте, что всё, рассказанное выше, выполнено.

Назначения для всех остальных разделов, требуемых при установке Ubuntu, очень детально описаны в этом разделе , поэтому нет особого смысла останавливаться на этом подробней.

Возможные проблемы

Иногда бывает так, что после установки одна из операционных систем, предустановленных на компьютере, не запускается. Что ж, не вдаваясь в достаточно сложные способы приведения всего в норму, отметим, что есть комплексное решение возможных проблем с загрузкой. Имя этому решению — Boot-repair .

Эта небольшая программа — очень мощный инструмент, позволяющий исправить практически все ошибки, которые могут возникнуть при загрузке Ubuntu и других операционных систем после установки.

Придерживайтесь золотого правила: «Никогда не чинить то, что ещё не сломалось »!

Загрузитесь в Ubuntu. Не имеет значения как вы это сделаете — Boot-Repair работает как с LiveCD, так и на установленной системе. Разумеется, если вы испытываете трудности с загрузкой только что поставленной Ubuntu, то первый способ становится единственным . Для начала Boot-Repair нужно поставить на ваш компьютер, делается это с помощью терминала . Нажмите Ctrl + Alt + T и в появившемся окне наберите:

: Изменить команду ближе к выходу релиза.

Sudo add-apt-repository «deb http://ppa.launchpad.net/yannubuntu/boot-repair/ubuntu saucy main»

Сейчас вы, конечно, скажете: «Вы что там, совсем? Столько букв — я же ничего не понимаю и обязательно ошибусь!» Разумеется, никто представленную команду по буквам в терминал не вводит — просто выделите её полностью и щёлкните средней кнопкой мыши в окне терминала, или перетащите выделенный текст туда же. Нажмите Enter . Если вы находитесь в уже установленной Ubuntu, появится предложение ввести ваш пароль. Обратите внимание, при вводе пароля никакие символы не отображаются: ни точки, ни звёздочки — вообще ничего, — наверное, не нужно объяснять почему так сделано. После ввода пароля опять нажмите Enter .

Загрузите открытый ключ репозитория с программой из хранилища доверенных ключей :

Sudo apt-key adv —keyserver keyserver.ubuntu.com —recv-keys 60D8DA0B

Обновите список приложений командой:

Sudo apt-get update

Установите и запустите Boot-Repair:

Sudo apt-get install -y boot-repair && (boot-repair &)

После непродолжительного сканирования появится основное окно Boot-Repair:

: В процессе написания.

Системный раздел (системный раздел EFI или ESP).

Компьютер должен содержать на диске один системный раздел. В системах на основе EFI и UEFI этот раздел называется системным разделом EFI или ESP. Этот раздел обычно хранится на основном жестком диске. С системного раздела происходит загрузка компьютера. Минимальный размер этого раздела составляет 100 МБ, и он должен форматироваться с помощью формата файлов FAT32. Этим разделом управляет операционная система, и он не должен содержать никакие другие файлы, включая средства среды восстановления Windows. Cтандартная конфигурация дисков в разметке GPT на UEFI-системе показана на рис. 1.

Рис. 1.Пример конфигурации разделов диска на ПК с UEFI.

Раздел EFI (ESP), отформатированный в FAT32, является обязательным для разметки GPT на системах с UEFI. Стандартный размер раздела EFI составляет 100 MB, но на дисках расширенного формата 4K Native (секторы 4KB) он увеличен до 260 MB ввиду ограничений FAT32. Изготовители ПК могут хранить на этом разделе какие-то свои инструменты, поэтому его размер варьируется в зависимости от производителя. В разметке GPT раздел EFI выполняет одну из ролей, которая возложена на раздел System Reserved в разметке MBR. Он содержит хранилище конфигурации загрузки (BCD) и файлы, необходимые для загрузки операционной системы.

Основные п ринципы построения и функционирования файловой системы на основе FAT-32.

1) Каждому элементу таблицы FAT (начиная со второго) соответствует кластер в области данных с таким же номером.

2)Номер начального кластера файла указывается в каталожной строке , определяющей Файл. Этот номер является и ссылкой на элемент таблицы FAT, который содержит номер следующего кластера файла, и является ссылкой на элемент таблицы FAT, который содержит номер следующего кластера файла и т. д.

3) Кластер — это непрерывная последовательность секторов (фиксированного размера). Это адресуемая «порция» файла.

4) Код в элементе таблицы FAT может еще определять свободный кластер , дефектный кластер и признак конца файла.

5) Файл в разделе FAT — это последовательность кластеров , указанных с помощью строки каталога и элементов таблицы FAT.

6) Все операционные системы могут работать с разделом FAT -32 (главный фактор применения FAT-32 в ESP) .

В результате высокоуровневого форматирования раздела , записью системной информации в блоки данных ряда начальных секторов раздела, создается логический диск (том) файловой системы типа FAT32, который состоит из трех основных областей ( рис. 2) , расположенных в следующем порядке:

— «резервная» область (область резервных секторов);

— область таблиц размещения файлов (FAT1 и FAT2);

— область файлов и каталогов (область данных).

Корневой каталог хранится в области данных как обычный файл и может расширятся по мере необходимости.

Перед тем, как начинает загружаться операционная система, специализированное программное обеспечение компьютера инициализирует все компоненты, проверяет их готовность к работе и только потом передает управление загрузчику ОС.

Раньше для этих целей использовался набор программ BIOS, но этот стандарт сейчас считается устаревшим, а ему на замену пришла технология UEFI, которая поддерживает защищенную загрузку, имеет приятный графический интерфейс настройки и много других преимуществ. Большинство современных материнских плат и ноутбуков выпускаются уже с UEFI. В этой статье мы рассмотрим как выполняется установка Linux на UEFI и с какими проблемами вы можете столкнуться.

Это вариант для владельцев плат UEFI, которые не хотят разбираться в тонкостях использования этой технологии и согласны использовать свое устройство как раньше с BIOS. Большинство материнских плат позволяют эмулировать режим BIOS. В этом режиме вы можете установить Linux безо всяких проблем и дополнительных разделов, так как это делалось в BIOS.

Чтобы включить режим Legasy BIOS надо войти в настройки BIOS/UEFI с помощью кнопки F2, Del или Shift+F2 и найти там соответствующий пункт. Например, у меня этот пункт находится на вкладке Boot. Здесь нужно выбрать режим загрузки UEFI или Legasy.

После сохранения настроек вы можете устанавливать свою операционную систему как обычно. Если же вас такой вариант не устраивает, дальше мы рассмотрим как установить Linux именно на UEFI.

Установка Linux на платы с UEFI

Я буду рассматривать установку на примере Ubuntu, но все действия аналогичны и для других дистрибутивов. Сначала необходимо записать образ диска на флешку. Большинство дистрибутивов уже поддерживают загрузку в UEFI.

Шаг 1. Запись Linux на флешку UEFI в Linux

Для записи образа на флешку в Linux лучше использовать утилиту Etcher. Программа запишет носитель, который можно загружать как в UEFI, так и в обычной системе. После запуска программы надо выбрать образ системы:

Затем карту памяти и дождаться завершения записи:

Также можно записать образ на флешку вручную. Это проще чем для обычного BIOS, хотя и потребует больше действий. Сначала отформатируйте ваш носитель в FAT32. Это можно сделать в стандартной утилите управления дисками Gnome:

Затем распакуйте содержимое установочного образа в корень флешки:

sudo mount /путь/к/образу.iso /mnt
sudo mount /dev/sdb1 /media/flash/
sudo cp -r /mnt/* /media/flash

Здесь /dev/sdb1 — имя раздела вашей флешки. Вы можете выполнить все эти действия в файловой менеджере. Не обязательно использовать команды. Далее нужно установить на раздел флешки, куда вы распаковали свои файлы два флага — boot и lba. Это можно сделать с помощью Gparted. Просто запустите программу, выберите в списке дисков свою флешку:

Нажмите правой кнопкой по разделу, выберите Управление флагами и установите галочки на против флагов boot и lba.

Каким бы способом вы не пользовались, ваша флешка готова и вы можете с нее загружаться. Большинство образов Linux уже содержат загрузчик EFI и прошивка компьютера его найдет при следующей перезагрузке.

Шаг 1 (альтернатива). Запись Linux на флешку UEFI в Windows

Если вы решили записать Linux в Windows, то лучше использовать утилиту Rufus. В ней необходимо выставить такие параметры:

Схема раздела и тип системного интерфейса: GPT для компьютеров с UEFI;
Файловая система: FAT32.

Все остальные параметры — по умолчанию. После завершения записи ваша флешка готова к использованию.

Шаг 2. Выбор порядка загрузки

Для того чтобы ваша система смогла загрузиться с только что записанной флешки нужно отключить UEFI Secure Boot. Этот режим позволяет загружаться только подписанным операционным системам, а подписанными являются только ОС от Microsoft. Поэтому для Linux этот режим надо отключать. У меня эта настройка тоже есть на вкладке Boot:

Кроме того, надо установить на первое место флешку:

После этого можно перезагружать компьютер и приступать к установке. Если у вас появилось вот такое окно, значит все хорошо. Здесь надо выбрать «Try Ubuntu without installing», это обязательное условие:

Я не буду описывать все шаги установки, которые надо выполнить, они ничем не отличаются от установки обычной ОС, отличие только в установке загрузчика и разметке диска. На нем и остановимся далее.

Шаг 3. Разметка диска для UEFI

У UEFI в этом плане есть несколько отличий от BIOS. Во первых, это использование таблицы разделов диска GPT. Это новая технология, которая имеет массу преимуществ над MBR, среди которых очень большое количество первичных разделов (в MBR только четыре), восстановление при повреждениях, и многое другое. Подробнее о том читайте в отдельной статье. Второе отличие в том, что файлы загрузчика операционной системы больше не хранятся в первых 512 байтах жесткого диска. Все они хранятся на отдельном разделе, который называется ESP.

Перед тем, как нажать «Install Ubuntu» желательно подготовить диск с помощью Gparted. Откройте утилиту из главного меню образа. Затем выберите Device -> Create Partition Table:

В списке выберите таблицу разделов GPT:

Шаг 4. Создание раздела ESP

В Gparted нам необходимо создать только раздел ESP для UEFI. Для этого выберите «Незамеченно», а затем нажмите по нему правой кнопкой и выберите «New»:

В качестве файловой системы для раздела надо выбрать FAT32, размер — 100 мегабайт. Далее нажмите кнопку «Apply» для применения изменений.

Затем нажмите «Manage Flags» и установите галочки напротив флагов «boot» и «efi» .

Шаг 5. Вариант разметки дисков

Когда система предложит выбрать способ разметки можно позволить системе все разметить автоматически. Но это только в том случае, если вы у вас уже не установлена какая-либо операционная система. Иначе выбираем «Свой вариант» :

Шаг 6. Назначение разделов

Если вы выбрали другой вариант разметки, то перед вами откроется меню со списком всех разделов. Найдите внизу окна «Устройство для установки загрузчика» и выберите в списке раздел для EFI.

Затем кликните по разделу для EFI в списке и выберите «Системный раздел EFI» :

Далее можно продолжить установку как обычно. Вам надо создать корневой раздел, и по желанию вы можете создать раздел для загрузчика, подкачки и домашний раздел. Подробнее про установку Ubuntu 18.04 вы можете прочитать по .

Шаг 7. Завершение установки

После того как все файлы распакуются и установится загрузчик установка Linux на UEFI будет завершена, вы можете перезагрузить комьпютер и пользоваться своей системой как обычно.

Но давайте еще рассмотрим управление пунктами меню и загрузчиками EFI.

Управление загрузчиком UEFI с помощью eifbootmgr

Когда система загрузится вы можете отобразить настройки UEFI по умолчанию выполнив команду:

Рассмотрим подробнее что означает каждый из параметров:

BootCurrent — загрузчик, который был использован для запуска этой операционной системы;
BootOrder — порядок загрузчиков, в котором менеджер загрузки будет их перебирать во время старта системы. Если первый загрузчик не сработал, то будет использован второй и так далее;
BootNext — загрузчик, который будет запущен при следующей загрузке;
Timeout — таймаут на протяжении которого будет показываться меню выбора загрузчика, перед тем, как он будет выбран автоматически;
Пункты 0000 — 0004 — загрузчики которые можно использовать.

Вы можете изменить порядок загрузки с помощью опции -o, например, сделаем так чтобы первым загружалась ОС из оптического диска:

sudo efibootmgr -o 0,1,2,3

И вернем обратно на первое место Ubuntu:

sudo efibootmgr -o 3,0,1,2

Можно изменить таймаут, чтобы отображалось меню выбора системы:

sudo efibootmgr -t 20

Здесь мы установили таймаут в 20 секунд.

Выводы

В этой статье мы рассмотрели как установить Linux на UEFI, а также как управлять порядком загрузки в установленной системе. Теперь, если у вас возникнет желание установить эту операционную систему на свой новый ноутбук с EFI, то вы уже знаете как это сделать. Если у вас остались вопросы, спрашивайте в комментариях!

Как только мы включаем компьютер, в нем немедленно начинает работать миниатюрная операционная система, которую мы знаем как BIOS. Она занимается тестированием устройств, памяти, загрузкой операционных систем, распределением ресурсов аппаратуры. Многие функции этого набора программ (их объем обычно около 256-512 Кб) позволяют поддерживать старые операционные системы вроде MS-DOS, предоставляя им множество возможностей. Со времен PC/AT-8086 BIOS менялся очень мало, а ко времени запуска первых Пентиумов его развитие почти остановилось. Собственно, менять в нем стало нечего, кроме двойного BIOS, поддержки сетевых средств и возможности перепрошивки. А вот минусов стало много: стартовый вход в реальный режим процессора, 16-разрядная адресация и 1 Мб доступной памяти, невозможность иметь «ремонтную» консоль. И, конечно, вечная проблема поддержки жестких дисков. Даже сейчас гарантированно поддерживаются диски до 2,2 Тб, не более.

Компания Intel еще в 2005 года решила поменять BIOS на EFI/UEFI (Unified Extensible Firmware Interface). Система EFI — более продвинутая базовая операционная система. На некоторых платформах Unix и Windows UEFI уже давно работает, но массового перехода пока не свершилось, несмотря на благие намерения. А они таковы:

Наличие пресловутой консоли для ремонта системных параметров и установки ОС;
Раздел EFI даёт возможность совершать некоторые действия, не загружая ОС (просмотр фильмов, запуск музыки);
Вход в Интернет и, следовательно, наличие установленных драйверов сети, стека TCP/IP и т.д.);
Присутствие графического режима и пользовательских скриптов;
Поддержка гигантских по объему дисков;
Хранение UEFI на разделах нового формата (GPT);
Полная поддержка всей аппаратуры с момента старта.

UEFI может использовать универсальную исполняющую машину вроде JVM для использования аппаратно-независимого кода, а это открывает огромные горизонты для создания «загрузочного» ПО.

Существует и критика этой технологии. В частности, внедрение ее может привести к отсечению от рынка операционных систем новых игроков: для этого всегда найдется в коде какая-нибудь технологическая лазейка. Как, например, невозможность загружать ОС Windows 98 из современных BIOS. Но, что хуже, придется забыть о миллионах программ MS-DOS и других систем, которые опирались в своей работе на функции BIOS. Возможно, они еще будут эмулироваться, но в этом есть сомнения. А среди них наверняка есть и важные программы, которые некому будет переписывать. Впрочем, все это решаемые вопросы – хотя бы за счет виртуальных операционных систем. Но вот то, что появятся новые виды вирусов – это точно, и мы сможем увидеть это довольно скоро.

MSR (зарезервировано) что это?

MSR (зарезервировано) что это

для чего нужен зарезервированный раздел MSR и можно ли его удалить?

как добавить панель управления в windows 11 на рабочий стол

Как в Windows 11 вынести панель управления на рабочий стол?

Где в Windows 11 панель управления?

Не работает панель задач в Windows 10

Проблемы с меню пуск и панелью задач в Windows 10

Для чего нужен раздел “MSR (зарезервировано)”?

Назначение раздела

Как он появился?

что такое MSR (зарезервировано)

Можно ли удалить?

Msr разделы что это

При установке/переустановке операционной системы Windows многие могли заметить один или несколько небольших разделов (от 100 до 500 MB), находящихся среди знакомых и привычных локальных дисков C, D и т.д. Как правило это раздел «Зарезервировано системой», «Восстановление» и «MSR зарезервировано». При разбивке жесткого диска на локальные разделы во время установки ОС можно обратить внимание, что они создаются автоматически.

Назначение раздела

Как он появился?

Можно ли удалить?

Несмотря на то, что данный скрытый системный раздел не содержит в себе загрузчика операционной системы, и если вы его удалите Windows по прежнему будет нормально запускаться, делать этого мы крайне не рекомендуем. Связано это с тем, что возможно в дальнейшем, когда вам нужно будет что — либо сделать с своими локальными дисками, например расширить или наоборот сжать какой — нибудь из них, из-за отсутствующего MSR (зарезервировано) сделать это может не получиться.

Другое дело здоровый к ним интерес, многим ведь, наверное, хотелось бы знать, что же скрывают в себе служебные разделы системы и чем рискует пользователь, который захочет их удалить, скажем, ради увеличения свободного дискового пространства. Кстати, удалять служебные разделы всё же можно, только делать это нужно правильно и только тогда, когда это действительно необходимо. Следует также помнить, что в любом случае это приведет к снижению общей отказоустойчивости системы, обеспечиваемое раздельным хранением важных системных и загрузочных файлов. Впрочем, автономное хранение загрузчика далеко не единственное предназначении скрытых разделов, они могут содержать данные шифрования BitLocker , образ «заводской» системы, среду восстановления и так далее.

Скрытые разделы впервые появились в Windows 7, в ХР ничего подобного не было, если система переставала загружаться, ее попросту переустанавливали. В Windows Vista применялся более совершенный механизм, в этой ОС пользователь мог создать на DVD -диске среду восстановления и с его помощью вернуть систему к жизни, если она не могла загрузиться. А вот в Windows 7 уже можно было видеть на диске один, а в OEM -системах два служебных раздела — «Зарезервировано системой» размером 100 Мб и том без названия размером от 6 до 15 Гб, содержащий разделенный на несколько частей образ оригинальной операционной системы с «заводскими» настройками — аналог полной резервной копии, создаваемой программами вроде Acronis True Image .

Если бы вы смонтировали первый, то увидели бы хранящую файлы конфигурации загрузки папку Boot и менеджер загрузки файл bootmgr , на втором томе вы бы нашли программу штатную Recovery и несколько файлов оригинального системного образа. С выходом Windows 8.1, а затем и Windows 10 всё немного изменилось. Раздел «Зарезервировано системой» стал больше, появилась поддержка UEFI , а вместе с ней на диск добавилось еще несколько служебных томов, включая обязательный для GPT -дисков раздел MSR , не отображаемый в оснастке управления дисками. Просмотреть все имеющиеся на вашем компьютере скрытые разделы можно с помощью сторонних менеджеров дисков или самой обычной командной строки. Запустите ее от имени администратора и выполните такие команды:

diskpart
list disk
sеlect disk 0
list partition

На нашем ПК имеется два служебных скрытых раздела, у вас их может быть больше. Попробуем в них зайти, для чего смонтируем интересующие нас тома с помощью команды assign. Не выходя из утилиты Diskpart , выполняем такие команды:

list volume
sеlect volume 2
assign или assign letter=x

2 в данном примере это номер монтируемого тома, а X – присваиваемая ему буква (если букву не указать, она будет выбрана и присвоена автоматически) . После этого заходим в раздел через Проводник и смотрим содержимое, включив предварительно отображение скрытых объектов.

Итак, что же всё-таки содержат наши скрытые разделы?

На диске «Восстановить» размером 498 Мб находится папка Recovery .

Которая в свою очередь содержит папку WindowsRE .

Со средой восстановления Windows.

Второй служебный раздел (шифрованный EFI) размером 99 Мб содержит папку EFI .

В которой хранятся каталоги Boot и Microsoft с файлами загрузки.

У вас помимо этих двух томов могут быть еще один или два служебных раздела. Раздел MSR размером 128 Мб с пометкой «Зарезервировано» не столь важен, как раздел EFI , но его удаление также может привести к плачевным последствиям. Обычно он хранит данные, отвечающие за разметку GPT , но в нём могут находиться и загрузочные файлы. Самый большой скрытый раздел (более 5 Гб) с пометкой «Восстановление» содержит образ «чистой» Windows с исходными параметрами. Встречается этот раздел на OEM -устройствах с предустановленной ОС.

Правила разбиения дисков на разделы

Диск GPT может иметь до 128 разделов.

Максимальный объем каждого раздела составляет 18 эксабайт (около 18,8 миллиона терабайт).

Требования к разделам Windows:

Системный раздел

Минимальный размер этого раздела составляет 100 МБ, и он должен быть отформатирован в формате файлов FAT32.

Начиная c Windows 10, размер MSR составляет 16 МБ.

Другие разделы служебных программ

Настройка разделов в качестве разделов служебных программ

Проверка существования системного раздела или раздела служебных программ

Щелкните Пуск, щелкните правой кнопкой мыши Этот компьютер и затем щелкните Управление. Откроется окно Управление компьютером.
Щелкните Управление дисками. Появится список доступных дисков и разделов.
Убедитесь в том, что системные и служебные разделы присутствуют в этом списке и не имеют назначенной буквы диска.

Размер этого раздела должен быть не менее 300 МБ.

Если раздел меньше 500 МБ, то необходимо минимум 50 МБ свободного пространства.
Если раздел больше 500 МБ, то необходимо минимум 320 МБ свободного пространства.
Если раздел больше 1 ГБ, рекомендуется минимум 1 ГБ свободного пространства.
Для этого раздела необходимо использовать ИД типа: DE94BBA4-06D1-4D40-A16A-BFD50179D6AC.
Средства восстановления должны располагаться в разделе отдельно от раздела Windows, чтобы обеспечить автоматический переход на другой ресурс и загрузку разделов с шифрованием диска Windows BitLocker.

Разделы данных

Макет разделов

Файлы примеров: настройка разделов дисков с помощью среды предустановки Windows и сценариев DiskPart

Создание разделов на жестких дисках и подготовка к применению образов

Сохраните следующий код в текстовом файле (CreatePartitions-UEFI.txt) на USB-устройстве флэш-памяти.

Используйте среду предустановки Windows для загрузки конечного компьютера.

Очистите диск и разбейте его на разделы. В этом примере F — буква USB-устройства флэш-памяти.

Msr зарезервировано что это

Что такое msr зарезервировано

Назначение раздела

Как он появился?

Можно ли удалить?

Для чего используется раздел MSR?

Безопасно ли удалять раздел MSR?

Требуется ли раздел MSR?

Что произойдет, если я удалю раздел восстановления?

Нужен ли системный раздел EFI?

Какой раздел мне удалить?

Могу ли я удалить раздел ESP?

Нужен ли Windows 10 раздел EFI?

Что я должен использовать: GPT или MBR?

Нужен ли раздел восстановления?

Как скрыть раздел восстановления?

Можно ли удалить раздел, зарезервированный OEM?

Как узнать свой раздел EFI?

Может у вас два раздела EFI?

В чем разница между EFI и UEFI?

Содержание:

↑ Создание загрузчика Windows 10 заново. Удаляем шифрованный (EFI) системный раздел 99 Мб, а также раздел MSR 16 Мб и создаём их заново

↑ Создаём заново шифрованный (EFI) системный раздел 99 Мб, а также раздел MSR 16 Мб

Комментарии (67)

Рекламный блок

Подпишитесь на рассылку

Навигация

Облако тегов

Архив статей

Сейчас обсуждаем

Aleksandr

Chaser

Фёдор

Гость Василий

admin

О проекте RemontCompa.ru

Что зарезервировано MSR?

Могу ли я удалить зарезервированный раздел MSR?

Нужен ли раздел MSR?

Безопасно ли удалять разделы?

Почему у меня зарезервирован системный диск?

Должен ли я форматировать OEM зарезервировано?

Как увеличить размер зарезервированного системного раздела?

Должен ли быть раздел EFI первым?

Что такое здоровый раздел восстановления?

Что я должен использовать: GPT или MBR?

Что будет, если я удалю раздел?

Что будет, если я удалю системный раздел?

Могу ли я удалить все разделы на SSD?

Как скрыть зарезервированный системой диск?

Как мне получить доступ к моему системному зарезервированному диску?

Должна ли зарезервированная система иметь букву диска?

Msr разделы что это

Назначение раздела

Как он появился?

Можно ли удалить?

Правила разбиения дисков на разделы

Макет разделов

Файлы примеров: настройка разделов дисков с помощью среды предустановки Windows и сценариев DiskPart

Следующие действия

Для чего нужен раздел «MSR (зарезервировано)»? Служебные разделы диска в Windows и их содержимое Создание efi раздела

Назначение раздела

Как он появился?

Можно ли удалить?

Введение в UEFI и GPT

Разметка диска

Установка Ubuntu

Возможные проблемы

Установка Linux на платы с UEFI

Шаг 1. Запись Linux на флешку UEFI в Linux

Шаг 1 (альтернатива). Запись Linux на флешку UEFI в Windows

Шаг 2. Выбор порядка загрузки

Шаг 3. Разметка диска для UEFI

Шаг 4. Создание раздела ESP

Шаг 5. Вариант разметки дисков

Шаг 6. Назначение разделов

Шаг 7. Завершение установки

Управление загрузчиком UEFI с помощью eifbootmgr

Выводы

MSR (зарезервировано) что это?
