Как включить подставку для ноутбука

Охлаждающая подставка работает через ЮСБ (USB) порт, как переделать на работу от сети?

Вообще-то довольно странно, что аккумулятор ноутбука разряжается, когда работаете не в поезде и не в самолёте, не в парке на скамеечке, а дома, возле розетки. От неё и питайте ноутбук, незачем уменьшать ресурс аккумулятора, ведь он не бесконечен.

А вот чтобы освободить USB-порт, которых всего два-три в ноутбуке — действительно можно охлаждающую подставку питать от сетевого источника питания. Это может быть любой блок питания с напряжением 5 вольт и соответствующей мощности (с не меньшим током отдачи, чем потребляют вентиляторы подставки, но 0,5А в любом случае хватит, ведь именно столько может дать USB-порт.

Адаптер (зарядник мобильника) тоже прекрасно подойдёт, ничего ему не будет от длительной работы, если нагрузка не чрезмерная.

У меня колонки для ноутбука работали по такому же принципу, но, иногда "глючили", сбивая звук и изображение..

Взял адаптер дополнительного питания(для зарядки мобильного телефона) и подключил их независимо и автономно.

Колонки стали независимы от портов ноутбука.

Работает больше года и без нареканий.

Думаю, что можно так же поступить и в Вашем случае.

Напрямую, отрезав ЮСБ штекер и монтировав на его место вилку охлаждающая подставка работать не будет, вентиляторы сгорят.

Надо что-то вроде понижающего трансформатора, или можно использовать любую зарядку от телефона.

Разрезаем провод ЮСБ, перед нами четыре провода, нам нужен плюсовой и минусовой,

Тоже самое делаем с зарядкой к телефону, отрезаем штекер, провода там не промаркированы, узнать где плюс, где минус можно при помощи сырой картошки.

Разрезали картошку, воткнули провода, где картошка позеленеет, там плюс.

Затем маркируем +-, концы зачищаем.

Примитив конечно, но если нет тестера, вариант рабочий.

Всё, осталось спаять, или скрутить провода (+ с +, — с -), заизолировать и включить в розетку.

Охлаждающая подставка будет работать от сети 220-ь Вольт через зарядку от телефона.

Зарядку конечно сутками держать в розетке, не стоит, но часов 10-ь (+-) в день, она может быть в работе, нет ни чего в этом страшного.

Если ненужной зарядки нет, то освободить ЮСБ порт ноутбука можно подключив подставку к ЮСБ порту стационарного компьютера (их там значительно больше, всегда найдётся не задействованный).

Ещё один вариант (правда не из дешёвых), вскрыть подставку, демонтировать штатный кулер и на его место установить кулер работающий от сети 220 Вольт на прямую (у меня такой стоит, в системном блоке стационарного компьютера, работает на выдув).

Охлаждающая подставка Ugreen для ноутбука: обзор и тестирование

Данная подставка Ugreen предназначена в первую очередь для больших игровых ноутбуков. Подставка оснащена двадцатисантиметровым вентилятором, RGB подсветкой и имеет четыре уровня регулировки высоты.

Содержание

Параметры

• Производитель: Ugreen
• Модель: LP250 (90266)
• Название Lamtop Cooler
• Устройство: Охлаждающая подставка для ноутбука
• Количество уровней регулировки наклона: 4
• Питание: 5V/1.5A
• Диаметр вентилятора: 200mm
• Размер подставки: 42х31х4cm
• Вес: 1200g
• Особенности: Регулировка скорости вентилятора, RGB подсветка.

Упаковка и комплектация

Подставка поставляется в большой, соответствующей её размеру коробке с довольно красочным и информативным оформлением. На лицевой стороне коробки находится цветное изображение подставки, а так же указаны такие её особенности: быстрое рассеивание тепла, светодиодная подсветка, низкий уровень шума и регулировка высоты. С обратной стороны коробки можно обнаружить графическое изображение подставки, кратное описание функционала и контакты производителя. Плотность упаковки не очень хорошая, поэтому есть вероятность того, что к покупателю они придет слегка помятой.

В комплект поставки входят: охлаждающая подставка, кабель USB/DC3.5mm длиною 80 сантиметров, держатель для телефона, а так же гарантийная карта.

Внешний вид

Подставка по большей части изготовлена из шершавого матового пластика черного цвета. Опорная штанга и верхняя решетка стальные. Нижняя решетка является одним целым с пластиковым днищем.

Верхняя часть подставки представляет собой штампованную рельефную панель с большой шестиугольной решёткой посередине. Решетка тоже рельефная – поверхность частично вогнута и частично выпуклая. Снизу верхней панели имеется откидной упор (с пористым слоем на внутренней стороне) для ноутбука. Днище выполнено в виде цельной панели с решётчатой центральной частью. Откидная опора компактная, П-образная. Для того что бы подставка не скользила по столу предусмотрены три небольших пористых стельки.

На задней стороны подставки находятся: гнездо подключения питания, кнопка выбора режимов подсветки, а так же крутилка включения вентилятора и регулировки его скорости. Всю подставку опоясывает светодиодная панель с белым матовым рассеивателем.

Качество сборки нареканий не вызывает. Что же касается жёсткости, то к верхней панели замечаний нет, а вот центральная часть днища могла бы быть и более жёсткой. Подставка оснащена одним двадцатисантиметровым вентилятором с тринадцатью лопастями. Количество оборотов неизвестно.

Подсветка

Подсветка переключается (и выключается) циклично, кнопкой на заднем торце. Предусмотрено шесть режимов подсветки.

1. Различные цвета двигаются по часовой стрелке.
2. Плавное изменение цветов.
3. Резкое изменение цветов – с затемнением.
4. Мерцание синего цвета.
5. Фиолетовый и зелёные цвета меняются исходя от центра подставки.
6. Статический зелёный цвет.

Сделал несколько gif анимаций подсветки. Качество к сожалению получилось ужасным. В реальности это выглядит намного красивее. Первый из режимов подсветки наиболее эффектный, а четвертый самый бесполезный. Жаль что только один статических цвет – можно было бы добавить и больше. Подсветка яркая – существенно ярче чем на фото в начале обзора. Регулировка яркости и ШИМ (если в подсветке используется широтно-импульсная модуляция, то это может приводить к повышенной усталости) отсутствуют.

Эргономика

Данную подставку можно использовать с ноутбуками любого размера, но конечно лучше она подойдёт к большим – 15-17 дюймов. Регулировка высоты (наклона) предусматривает четыре положения: подъём задней части на 13, 17, 20 и 22 сантиметра. Также подставку можно использовать в нулевом положении, когда она полностью горизонтальная. Если ноутбук мелковат и подставка приподнята на минимальную высоту, то ноутбук можно разместить по центру подставки (выше откидного упора), и он будет сидеть на ней не сползая. Габариты моего ноутбука: 359х259х19.9mm. Если подставку поднять, то её опора удерживается в нужном положении, а не разваливается. Поэтому подставку вполне удобно переносить с места на место вместе с ноутбуком.

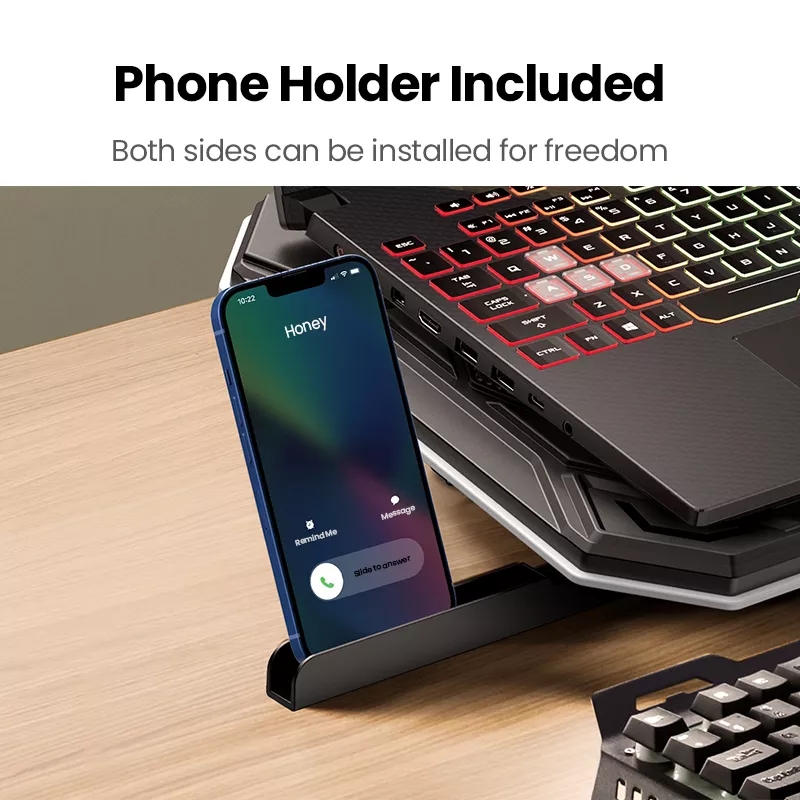

Держатель для телефона довольно полезная вещица – во время работы за ноутбуком можно просматривать уведомления, смотреть видео и.т.д. Но так как телефон вставляется в держатель, а не кладется на него, то возникают ограничения на его толщину. Мои телефоны в толстых чехлах туда не помещаются. Если без чехла, то все Ok. Габариты рабочей области держателя: длина 120 мм, ширина 12 мм, глубина 17 мм. Держатель можно зафиксировать как справа, так и слева от подставки. Помимо телефона в держатель можно помещать и другие предметы. Я к примеру туда иногда кладу внешний SSD – такк его не получится случайно смахнуть со стола, да и на столе он меньше места занимает.

Тестирование

При тестировании подставки проверял: энергопотребление, охлаждение и уровень шума.

Энергопотребление

• Включена подсветка: 5.16V/0.43A (2.2W)
• Включена подсветка и вентилятор на минимальных оборотах: 5.16V/0.60A (3W)
• Включена подсветка и вентилятор на максимальных оборотах: 5.16V/0.70A (3.6W)
• Включен вентилятор на минимальных оборотах: 5.16V/0.20A (1W)
• Включён вентилятор на максимальных оборотах: 5.16V/0.31A (1.6W)

Охлаждение

Подставку использую вместе с ноутбуком Lenovo Legion 7. Влияние подставки на нагрев ноутбука тестировал следующим образом: на ноутбуке отключил беспроводную связь, выбрал план электропитания «сбалансированный», в фирменной утилите «Lenovo Vantage» выбран режим «высокая производительность». Далее запустил CPUID HWMonitor – для мониторинга параметров ноутбука, Unigine Heaven Benchmark – что бы нагрузить видеокарту, а также стресс тест AIDA – что бы нагрузить процессор и память.

В комнате было достаточно прохладно. Произвел три теста. В первом тесте ноутбук стоял на столе без подставки, во втором ноутбук был на подставке с выключенным вентилятором, а в третьем ноутбук был на подставке с включенным на максимальные обороты вентилятором. Тест длился 15-16 минут. Между тестами ноутбук выключался для охлаждения.

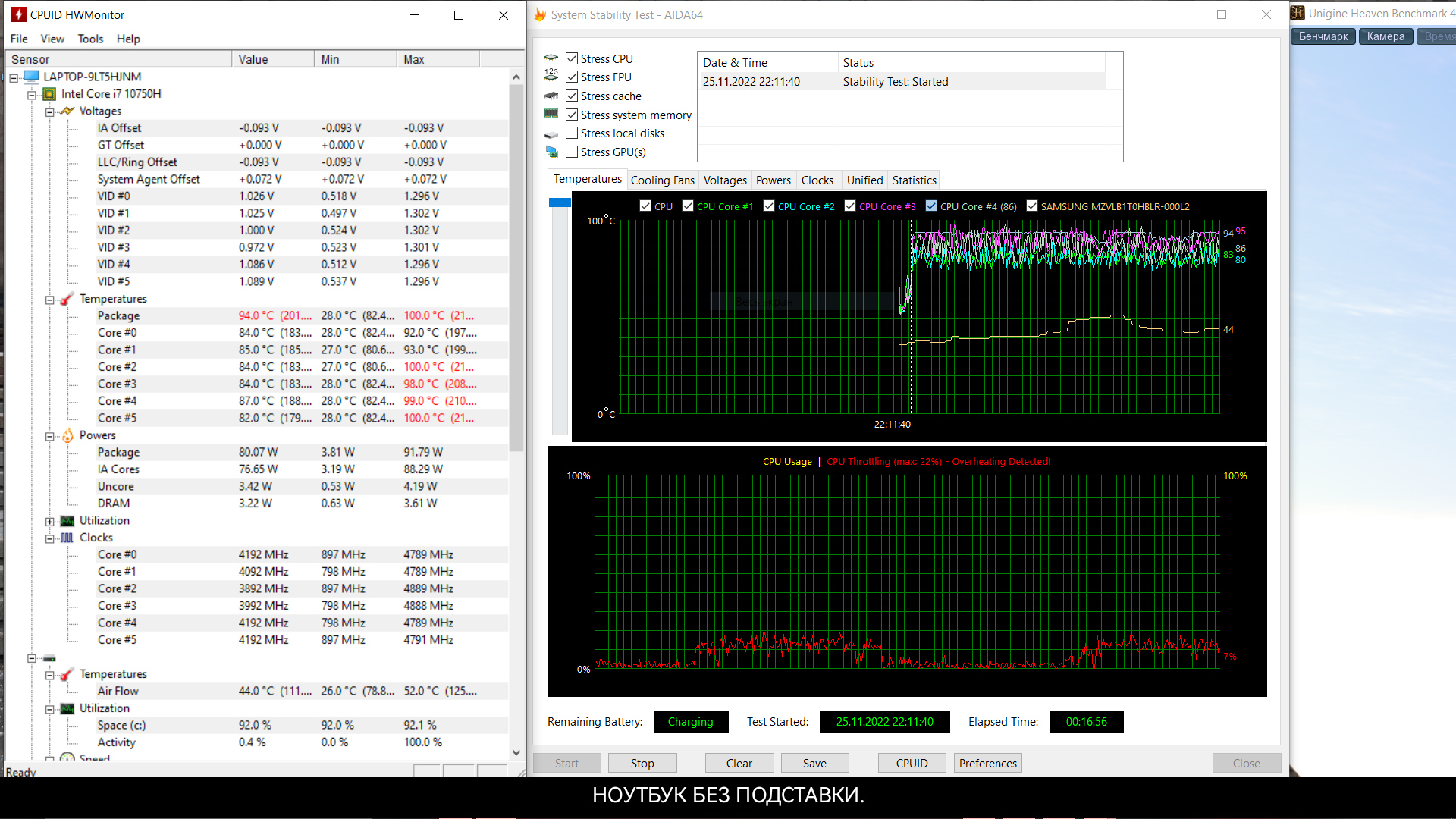

• Ноутбук на столе, без подставки: Температура двух ядер процессора превысила 93 градуса и у двух ядер достигла 100 градусов. Максимальный троттлинг 22 процента. Температура видеокарты 64 градуса.
• Ноутбук на подставке с выключенным вентилятором: Температура четырёх ядер процессора превысила 93 градуса. Максимальный троттлинг 14 процентов. Температура видеокарты 59 градусов.
• Ноутбук на подставке с включенным вентилятором: Температура трёх ядер процессора превысила 93 градуса. Максимальный троттлинг три процента. Температура видеокарты 56 градусов.

Вполне ожидаемо с вентилятором самые лучшие показатели температуры, без вентилятора немного хуже, а без подставки наихудшие. Здесь следует учесть ещё то, что эффективность активной системы охлаждения может сильно варьироваться в зависимости от дизайна конкретного ноутбука, а так же от комнатной температуры.

Уровень шума

Для замеров взял телефон Huawei Novа 7. Установил на телефон приложение «Шумомер». Откалибровал приложение так, что бы в тишине оно показывало около трёх dB. Во время замеров делал по несколько скриншотов, и к обзору прикрепил скриншоты с наибольшими зафиксированными показателями. Во время замеров вентилятор вращался на максимальных оборотах.

• Тишина: 2.6dB
• Телефон лежит по центру вентиляторной решетки: 50.8dB
• Ноутбук установлен на подставку, а телефон лежит посредине клавиатуры: 25.3dB
• Телефон лежит посредине клавиатуры, на ноутбуке запущен стресс тест, вентилятор подставки выключён: 32dB (На слух значительно громче предыдущего теста. Наверное потому что кулеры ноутбука вращаются на более высоких оборотах и воздух входит через узкие отверстия. Поэтому звук получается более высокочастотным и неприятным)
• Телефон лежит посредине клавиатуры, на ноутбуке запущен стресс тест, вентилятор подставки включён: 34.3dB

Не знаю насколько достоверно телефон измеряет уровень шума, на если на слух, то подставка довольно тихая. На скриншоте можно заметить «MAX 57.6», это зафиксированный звук удара телефона о стол.

Подставка обладает хорошей эргономикой, невысоким уровнем шума, а красочная RGB подсветка наверняка понравится юным пользователям. Ещё комплектный держатель для телефона оказался довольно-таки полезным аксессуаром. Но вот цена подставки – как по мне, то она явно высоковатая. Надеюсь вскоре производитель её снизит.

Вертикальная подставка для ноутбука

Всем привет. Приобрел данную подставку для ноутбука и каждый раз чтобы включить ноут, мне приходится доставать его из подставки. Может есть какие-нибудь способы включения ноутбука без всего этого?

Все это выглядит как-то так:

Пользовались в долгую такими подставками? У меня на одном ноуте от закрытой крышки низ экрана желтым стал тупо, типа такого. Теперь только на обычной подставке держу раскрытым

Это из-за нагрева он так?

Да, там как раз трубки отходят ж к вертушкам. Фото из инета, у меня даже пожестче было

да нет, приобрел недавно.

Мб я жути нагоняю, и от ноута все зависит. Помониторь вобщем инфу на всякий случай, посмотри за температурой

Понял. Спасибо за совет

Я ссу такие подставки использовать. Можешь почитать отзывы про surface. У них были какие-то траблы с нагревом экрана, можно посмотреть сколько времени у них заняло то пожелтения. На реддите вроде тоже было много инфы по этому поводу

зависит от выхлопа, у меня такая подставка как у автора стоит с начала года, все ок, ноут печка игровая.

скинул жене, любительнице закрывать работающий ноут и оставлять его свистеть на ночь вентиляторами над клавой.

А зачем его выключать? Гибернация не выход?

Если не долго перезагружать, то может тупить и вылетать. Да и из гибернации выход всё равно кнопкой

Так можно периодически перезагружать

Можете пояснить, для чего вообще такие подставки?

А по фото не понятно? О_о

как вариант Wake on lan задействовать

Не знаю как на ноутбуках но на полноценном пк в биосе можно настроить включение при подачи питания. Только надо будет каждый раз отключать от розетки или выдёргивать кабель.

На ноутбуке такой опции нету

Есть у кого-нибудь опыт пользования такой подставки с маком? Хочу взять да боюсь за перегрев

у меня мак постоянно закрытый, но только в горизонтальном положении
Так же я ещё не встречал что бы маководы жаловались на какие-то проблемы с вертикальной подставкой, мне кажется все ок будет, тоже хочу такую приобрести, для экономии места

Сон, или гибернация

А отключается он в какой момент?

Когда перестаю его юзать переходит в режим сна, но, например, на следующий день я не могу его включить с помощью клавиатуры, приходиться доставать и нажимать на кнопку питания

В настройках схемы электропитания -> "Сон" -> "Гибернация после".

Управление подставкой для ноутбука с помощью digispark

Решил написать статью об очень простом устройстве, сделанным за два вечера. Решило оно давнюю проблему, чему я сильно рад и использую его по сей день. Отработало исправно оно около 3 месяцев. Собственно вот что получилось в итоге. Кого заинтересовало, прошу под кат.

Итак результат вы видели. Начнем рассказ издалека.

Есть у меня подставка для ноутбука(у меня он выполняет функции основного компа, и включен он поэтому постоянно). А подставка не простая, для охлаждения вниз можно прикрепить 3 кулера, подставку воткнуть в USB, и кулеры закрутятся. Если кулеры поставить удачно, то градусов 7 с процессора она скидывает. В общем вещь нужная. Все бы хорошо, но кулеры в подставке, откровенно говоря так себе, и крутятся всегда на полную мощь — из чего следует что в тишине постоянный монотонный шелест. Как будто в подставке кто-то завел маленькую бензопилу. Вот собственно виновница статьи:

В один прекрасный вечер, пока с aliexpres шли посылки, я в тишине «наслаждался» пением подставки. И твердо решил — с меня хватит. Решено было управлять подставкой по usb. Рука уже потянулась влепить какой нибудь stm32f1 с аппаратным usb. А потом меня озарило — есть же digispark(та же attiny85, только на плате) Дешевый, уже с обвязкой для программного usb, идеальный для данной задачи — щелкать транзистором. Развел для него по-быстрому небольшую платку с mosfet’ом управляемым одним из пинов, и местом для RGB светодиода.

Под спойлером есть пояснение по деталям на плате и картинка для печати если кто то соберется повторить:

U2 — irlml6244trbpf — мосфет
R3 — 0603 10 ком резистор
R1, R2 — 0603 220 ом резистор
R4 — 0.25 Вт 220 ом резистор
U6 — rgb светодиод, но он не впаивался. На мой взгляд он лишний.
Учтите, что usb мама на этой плате разведена не на том слое!
Ниже изображение для печати — ширина при печати 0.93 дюйма.

Распечатал на прозрачной бумаге для лазерных принтеров в 2-ух экземплярах, склеил в один, совершенно непрозрачный фотошаблон. Это такая хитрость для тех, у кого с фоторезистом проблемы. Вырезал кусок стеклотекстолита, наклеил фоторезист в воде, разгладил пластиковой карточкой, прогладил утюгом на 60 градусах. Фото:

Дальше предстояла засветка и травление в лимонке и перекиси, а после снятие фоторезиста и наконец сверление и лужение. Итоговый результат до запайки компонентов:

Компоненты были запаяны(да что там паять — usb разъем, пара smd, да сам digispark) Без косяков в разводке не обошлось — я разметил usb маму не на том слое, из за чего она стала перевернута. И вообще я бы лучше сделал плату подключаемой к компу на тонком шнуре, но это так, к слову. Результат вы видели на первом фото.

Оставалось написать код. Вначале я хотел использовать makefile и чистый C, но решил что arduino ide быстрее. Так и поступил. Единственное что китайский digispark не хотел шиться по usb пока я не зашил официальный загрузчик hex своим программатором. После этого я хотел написать код с пид регуляцией и шимом вентилятора но передумал. В итоге на digispark’е код который просто слушает виртуальный serial порт, и если там появляется единица, то включает вентиляторы, если ноль выключает.

Теперь предстояла часть для компа. Ноут у меня на linux, поэтому я написал bash скрипт и запихнул его в автозагрузку, все что он делает это ищет в списке устройств наш digispark, раз в N минут парсит вывод команды sensors и если температура > 80 шлет 1, если < 60 шлет 0.

Устройство стабильно проработало 3 месяца. Жить стало приятнее. Ниже — код скрипта на bash.
