Наложение карт
Пост для @TheBlackBird и @Sultan116 и также предназначен для тех, кто хочет накладывать карты РККА на современные устройства и смотреть расположение старых деревень, прохождения линии фронтов или других исчезнувших объектов.Наложение карт проводится по километровой сетке Генштаба РККА.
Первым делом качаем и устанавливаем программу Global Mapper.Последняя версия 21.
Я буду показывать на 19.Я к ней привык уже.Русификатора на программу версии выше 14 нет!
Вторым делом скачиваем нужную нам карту. Верхний правый угол значок дискеты-скачать.
На скрине «Память народа» карта 47 армии на 25 ноября.Обрезаем ее как надо.
Жмем в Глобал Мэппере открыть файл и он предложит вам вручную откалибровать карту.Жмем «Mannally Rectify Image» и «OK»
У вас откроется вот такое окошко.Жмем «Select Proection» и выбираем проекцию «Transverse Mercator»
Ставим центральный меридиан.
Узнать центральный меридиан зоны можно по индексу листа генштабовской карты.
Индекс включает букву и число, например L-37. Здесь число 37 — номер зоны.
Если обозначить его через X, то формула центрального меридиана зоны будет такой
Вот пример вычисления центрального меридиана зоны, в которой расположена наша карта
(37 — 30) * 6 — 3 = 39°
False Easting ставим 500000 метров.
После этого жмем кнопку добавить Датум «Add datum»
Обозвать можете как хотите, я обозвал СК-32, выбрать эллипсоид Бесселя 1841 в раскрывающемся списке и проставить параметры смещения по X,Y,Z такие же как на скрине.

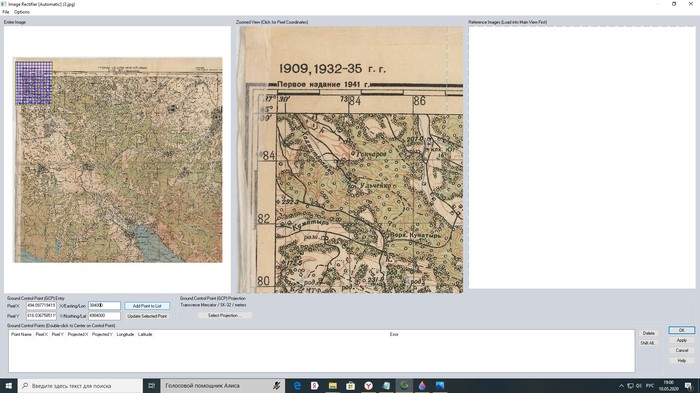

Закончили с этой мутотой.Начинаем ставить контрольные точки на карте.В углах на пересечении вертикальной и горизонтальной километровых сеток ставим точку и вносим значения в метрах в окошки.В окошко X/Easting вносим значения без первой цифры! У нас значение 7384-мы проставляем 384000.
В окошко Y/Northing значение вносится полностью. 4984 на карте, вносим 4984000.Жмем «Add point to list» Первая точка добавлена. И так минимум 4 раза-максимум не ограничен.Жмем ОК и смотрим сетки на карте.Если ничего не напутали-километровые сетки совпадут.
Но это не все.СК-32 к сожалению в навигаторах отсутствует.И нам надо карту перестроить на современный формат.Жмем правой кнопкой мыши как на скрине и выбираем «Rectify».
Опять откроются три окошка, жмем «Select Proection» и как на скрине выбираем проекцию Меркатор, а датум WGS 84/
Центральный меридиан и восточное смещение ставим нули.Жмем ОК. Программа предложит вам пересчитать координаты введенных точек.Жмем «Yes». Все. Карта у нас в современной системе координат.
Осталось экспортировать ее в нужный формат.
Если хотите просматривать ее в Google Earth, то жмите как на скрине Raster формат и выбирайте формат KMZ.
Если хотите сохранить как карту для смартфона с Андроидом приложение Locus Map или подобное, то выбирайте как на этом скрине Web Format и сохраняйте в формате RMaps SQLite Database.
Вот и все.Открывайте в Google Earth и наслаждайтесь просмотром мест.
