PC-3000 DiskAnalyzer для Windows

PC-3000 DiskAnalyzer — программа для тестирования штатно подключаемых накопителей, таких как HDD, SATA, SCSI, SSD, External USB HDD/Flash. Для доступа к дисковому устройству использует несколько программных механизмов:

• SCSI Pass Through IOCTL (SPTI) — системный механизм выполнения операций чтения записи. Позволяет получить информацию об идентификации диска, так называемый SCSI паспорт.
• S.M.A.R.T. IOCTL — предназначен для получения информации о состоянии S.M.A.R.T. Допускает подачу команд чтения атрибутов и пороговых значений S.M.A.R.T., а также идентификационных данных HDD (Стандартный паспорт ATA) через задание значений регистров HDD.
• IDE Pass Through IOCTL — нет ограничения на значение регистра +1, что позволяет использовать большее количество функций S.M.A.R.T., включая доступ к логам и запуск S.M.A.R.T. диагностики HDD.
• SCSI ATA Translation — работа с HDD имеющими интерфейс USB.

Возможности PC-3000 DiskAnalyzer:

• Логическое сканирование командами чтения или верификации.
• Запись на диск диапазонов логических адресов для тестирования записи или уничтожения данных.
• Просмотр идентификационных данных дисковых накопителей.
• Просмотр полных идентификационных данных накопителей с интерфейсом IDE (PATA/SATA).
• Просмотр данных S.M.A.R.T. в том числе данные логов.
• Сохранение дефектов сканирования в формате комплексов PC-3000 для их дальнейшего скрытия средствами этих комплексов.
• Копирование данных сектор в сектор на другой дисковый накопитель.

AIDA64 Extreme Edition — незаменимое приложение для диагностики ПК с возможностью проведения.

CPU-Z — небольшая полезная программа, с помощью которой вы получите всю информацию об.

FurMark — мощный инструмент, который будет в первую очередь полезен оверклокерам, позволяющий.

CrystalDiskMark — небольшая бесплатная программа, предназначенная для сравнительного анализа.

GPU-Z — отличная утилита для просмотра разнообразной информации о видеокарте и ее.

Core Temp — утилита, которая в режиме реального времени отображает температуру Вашего.

Отзывы о программе PC-3000 DiskAnalyzer

SCHWEJK про PC-3000 DiskAnalyzer 1.6.0 [01-04-2014]

Хоть инсталятор пишет «1.3.0», это 1.6.5 сборка 216
4 | 8 | Ответить

Введение в восстановление данных с жёстких дисков с помощью PC-3000

Если вы только знакомитесь с восстановлением данных, начните с прочтения этой статьи для понимания принципов. Как это работает, почему вообще возможно восстановление после удаления или форматирования.

Освойте самостоятельное восстановление данных с исправных накопителей с помощью данной программы.

Изучение устройства и принципа работы носителей информации можно начать с этих статей.

Познакомьтесь с этой бесплатной утилитой, она поможет как в изучении аппаратных особенностей накопителей, так и при выполнении диагностики их состояния.

Видео ролики дополняют тематические статьи нашего сайта.

Задавайте вопросы. Вам ответит специалист, работающий с интересующим вас типом устройств.

Тестирование жесткого диска (PC3000 DiskAnalyzer)

В данном видео показано, как произвести тестирование жесткого диска на наличие дефектов при помощи PC3000 DiskAnalyser.

Будут произведены следующие тесты (порядок важен!):
Запись* на диск с патерном 0x5555
Чтение с контролем целостности записанных данных
Верификация секторов
Тест кеша ОЗУ HDD** (запись массива данных на диск и сравнение хэша этого массива).

P.S.: также во время теста чтения можно скопировать данные (посекторно) на другой носитель,
для этого в настройках теста “Чтение” установите галочку “Копировать данные на другой диск”, и выберите нужный диск,
ВНИМАНИЕ!: Все уже имеющиеся данные на целевом диске будут уничтожены! (ЖЕЛАТЕЛЬНО предварительно очистить диск от разделов).

* ВНИМАНИЕ!: Все данные на диске во время теста “Запись” будут уничтожены!.
** ВНИМАНИЕ!: Данные на диске во время теста “Тест кеша ОЗУ” будут уничтожены!.

Восстановление данных: вид изнутри. ч.1 диагностика ⁠ ⁠

Попросили меня вкратце описать процесс восстановления данных.

Не стоит это воспринимать как полноценную инструкцию, ибо в реальных случаях далеко не всегда бывает все просто и существует множество нюансов, описать которые мне не хватит и жизни. Также стоит понимать, что процессы я стараюсь описать как можно проще, без точных формулировок и с упрощениями. Я не буду в данных постах писать руководства к действию от А до Я, не потому, что боюсь конкуренции, а потому, что недостающая информация довольно легко находится, а если будут вопросы — я всегда помогу. Слепое следование инструкциям приводит чаще всего не к «бесплатному результату», а к ухудшению ситуации.

Итак, все начинается с выяснением предыстории (как и в медицине сначала собирают анамнез болезни).

Что было с диском, что делали с ним после появления проблемы, куда носили, и т.д..

Примеры: диск после падения, после попадания воды, после скачка напряжения; ну и самый распространенный вариант: «все работало нормально, а потом раз — и перестало».

После чего узнаем, что с диском делали. Самое лучшее — «Подключили к другому компьютеру, не заработало — принесли к вам». Самое худшее — попытка самостоятельного вскрытия и эксперименты с диском (залили масло в двигатель, чтобы лучше работал (не шучу, было); пошевелили головки, чтобы они лучше «плавали»; протерли пластины («блины») полотенцем/пальцами/салфеткой/наждачкой, чтобы пыль убрать; заменили плату на другую (иногда вообще от другого диска, даже если она СОВСЕМ не подходит); носили знакомому программисту и т.д..

В основном, от этой информации уже можно понять, насколько тяжела будет проблема и насколько дорого будет её решение.

Далее следует осмотр диска на предмет повреждений, сорванных пломб, вмешательства. Если ничего критичного не обнаружено — будем подключать к оборудованию. Если есть следы вскрытия или вмешательства — лучше сначала вскрыть диск, чтобы при включении не сделать хуже. Хотя иногда хуже уже не сделать:

Даже без комплекса специалист может довольно точно определить неисправность. В основном, по звуку, который издает диск в момент подачи напряжения.

1) Без звука вообще — скорее всего, проблема в плате, как минимум. Для начала требуется её замена на заведомо исправную, с переносом уникальной информации с исходной платы на новую.

2) Слабый, еле заметный повторяющийся писк — здесь мы, наверняка, имеем дело с залипанием головок. Причина — головы не успели вернуться в специальную парковочную зону до момента остановки двигателя. Так как поверхность головок и пластин идеально гладкая, происходит прилипание головок к пластинам (в нормальном состоянии они «парят» над поверхностью дисков на расстоянии в несколько нанометров или микрон (зависит от конкретного диска).). Двигатель не обладает достаточной силой, чтобы отлепить головки, поэтому не может раскрутиться. Более редкий случай при похожих симптомах — клин двигателя. Он происходит, если диск (обычно компьютерный, т.е. 3.5″, и часто с большим количеством пластин (от 2 и больше)) во время работы был подвергнут сильной тряске или удару. Так как вес конструкции довольно большой (а также пластины вращаются с частотой оборотов от 4 до 15 тысяч в минуту, соответственно дополнительно учитываем гироскопический эффект), ось двигателя может не выдержать и сместиться. При этом двигатель опять же не сможет запуститься. Также на некоторых моделях диска клин может происходить как при превышении температуры накопителя на довольно долгий промежуток времени, так и само по себе, из-за конструктивных особенностей. Данная проблема намного сложнее в решении, но об этом в будущем расскажу.

3) Диск запускается, раскручивается, но после чего слышен стук (удары, щелчки, шуршание) либо бесконечное число раз, либо несколько раз, после чего диск может остановить вращение. Эти симптомы чаще всего говорят о неисправности блока магнитных головок (как всех, так и одной из них, возможно), либо о «неродной» плате (или повреждении уникальной адаптивной информации, хранящейся в плате).

4) Диск запускается, раскручивается и работает без посторонних шумов. Самая распространенная проблема. Чаще всего это большое количество нечитаемых секторов, либо сбои в микропрограмме диска. При такой проблеме диск попросту не может отвечать на команды по интерфейсу (т.е. на команды от компьютера, проще говоря).

Уже на этом этапе специалист может примерно понять, насколько сложна проблема и приблизительно сориентировать по стоимости.

Для более тщательного анализа используется программно-аппаратный комплекс (далее ПАК или PC-3000).

Сам комплекс состоит из платы (PCI или PCI-Express, чаще всего) к которой подключаются диски посредством штатных интерфейсов SATA или PATA (IDE), а также терминального интерфейса (если у диска он используется) и специального ПО.

Ниже виден интерфейс программы:

В программной части виден набор утилит для каждого производителя дисков и для разных семейств. Кроме того, снизу мы видим регистры состояния и ошибок, а также индикацию линий питания 5 вольт и 12 вольт (при превышении тока по любой из линий вместо зеленого сигнала будет красный). Они также очень помогают специалисту в работе.

К примеру, при неисправности платы регистры состояния и ошибок либо не будут показывать ничего, либо будут показывать нечто странное (то есть будут гореть разные регистры).

При нормальном запуске диска будет виден сначала сигнал BSY (занят), а после выхода диска в режим готовности — сигналы DRD и DSC (диск готов и ожидает команды).

При большом числе нечитаемых секторов диск сначала может выйти в готовность, но при любом обращении к нему загорится также сигнал BSY (то есть диск занят, нормальное состояние при получении команды, но в данном случае он может в таком состоянии держаться долго или даже вечно).

При неисправности блока магнитных головок диск сначала может находиться в состоянии BSY, а после остановки двигателя дать сигналы готовности, но при этом он будет определяться только с зашитыми в плату заводскими параметрами (то есть, чаще всего, без серийного номера и модели диска). Если бы мы подключили такой диск к обычному компьютеру, то в BIOS диск мог бы «определиться», пусть и не верно, но в интерфейсе операционной системы мы бы его не увидели.

В данном посте я рассмотрю самый распространенный случай — нечитаемые сектора или сбои в микропрограмме диска.

Итак, при подключении диск, чаще всего, даст сигнал готовности, но при любом обращении зависает намертво, либо очень медленно реагирует на команды.

Чтобы заставить такой диск работать, нам потребуется «обмануть» его, чтобы он смог отвечать на команды по интерфейсу, а не занимался «самокопанием» (то есть постоянным процессом поиска сбойных секторов и переназначением их).

Для разных моделей действия сильно отличаются.

К примеру, многие ремонтники или IT-специалисты знают о так называемой «Мухе ЦЦ» на дисках Seagate 7200.11 (и не только). При подобной проблеме диск не отвечает ни на команды по интерфейсу SATA, ни на терминальные команды (хотя сам он передает информацию о состоянии по терминалу, и самое последнее сообщение от диска содержит следующее: «LED:000000CC» отчего проблему так и назвали).

Для решения этой проблемы нам необходимо заставить диск прекратить исполнение программы и получить указания от нас. Среди специалистов используется способ закорачивания канала чтения в нужный момент (после первоначальной инициализации диска, но до загрузки программы, приводящей к его зависанию). Для этого, чаще всего, используется либо обычный пинцет, либо припаянная к нужным контактам кнопка. Сразу скажу, что для каждой версии платы эти контакты разные. Также среди любителей пользуется популярностью способ изолирования контактов двигателя, но этот способ более рискован.

Если диск не смог загрузить программу и зависнуть, то он все еще не будет отвечать на команды по интерфейсу SATA (так как и эти программы не были подгружены), но сможет отвечать на команды по терминалу.

Далее нам требуется сделать копию всех служебных модулей (при наличии PC-3000), чтобы упростить дальнейшую работу с диском, а затем запретить диску самостоятельно искать и переназначать сектора, и пересчитать транслятор (он используется для пересчета секторов из логического вида (сектор 0, 1, 2, и т.д.) в физический (головка 0, цилиндр 0, трек 0, сектор 0; головка 0, цилиндр 0, трек 0, сектор 1 и т.д.), более подробно могу рассказать в других постах, если будет интерес).

После пересчета транслятора и перезапуска диска он определится (опять же, если случай обычный) абсолютно нормально и штатными способами мы сможем получить доступ к данным.

Далее, если мы работаем на ПАК, то запускаем специальную утилиту для вычитывания данных PC-3000 Data Extractor, находим самые важные для нас (или заказчика) данные и вычитываем их в первую очередь.

Ваши комментарии и вопросы буду учитывать при написании дальнейших постов (если будет интерес, конечно)

Ну и напоследок коте, естественно:

6.8K постов 39.9K подписчиков

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Доктор, а этот диск будет работать? А то у меня там фотки с корпоратива.

Автор, приветствую. Вопрос вот в чём: жёсткий диск ноутбука не читается. Слышны щелчки (запускаю через внешний привод). Сколько будет стоить восстановление данных? Понимаю, что вопрос из категории «какова средняя температура по больнице», поэтому конкретизирую — только текстовых файлов размером до одного гига.

По дороге летним днем.

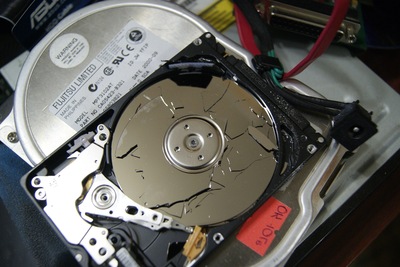

О да! Отвалившиеся Циррусы и контроллеры движек на Fujitsu MPG, Херовые контакты на IBM DTLA, Вылетающие со спецэффектами контроллеры движек на Quantum Fireball, Горящие защитные диоды у Сигейтовских Барракуд, Мухи ЦеЦе. Киснущие контакты WD. Ничего не забыл за 20 лет? Слава яйцам винты уходят постепенно в прошлое. И теперь кривые прошивки SSD, ебнутые контроллеры, отвалы BGA.

Извлечение данных из WD My Passport Ultra 2TB⁠ ⁠

Всем доброго времени суток.
Пишу здесь очень редко, но этот случай решил осветить, т.к. возможно кому-то пригодится эта небольшая инструкция.
Обратился ко мне постоянный клиент по ремонту компьютеров с просьбой вытащить данные из двух внешних жестких дисков. С первым проблема была легкая — не работала плата переходника sata-usb, поменял корпус на новый с платой в комплекте и всё завелось, диск целый, данные на месте.
Со вторым диском пришлось помучаться.
Модель:
WD Passport Ultra

И так, подключаем к ПК — лампочка мигает бесконечно, диск раскручивается без посторонних звуков. Диспетчер дисков подвисает и диск не отображается.
Разбираем корпус и видим внутри диск WD20NMVW 2tb, плата 2060-771961-001 rev A

Нюанс в том, что на плате этого диска уже встроен интерфейс usb и привычного нам переходника SATA-USB в виде отдельной платы здесь нет.
Почитав в интернете, я выяснил, что этот преобразователь usb часто выходит из строя. Решив, что это мой случай, начал искать варианты
Есть несколько выходов из этой ситуации: 1. Купить новую плату и перекинуть туда ПЗУ
2. Припаять разъем sata напрямую к плате, что я и сделал.
Однако, все это может не сработать, т.к. у этих моделей может быть включено шифрование, которое можно победить на программно аппаратном комплекте PC-3000, но у меня такого нет.
Решил рискнуть.
На плате находим 4 точки с отверстиями, пронумерованы как: е71, е72, е73, е75. С обратной стороны к каждой из этих точек ведут дорожки, к ним припаяны маленькие конденсаторы, их удаляем.
Далее к точкам припаиваем разъем с помощью проводов либо провод сата, как вам удобно, по следующей схеме:

Это распиновка разъема сата.
На фото контакт 5 подписан как е74, его я подцепил к е73.
используем контакты 2,3,5,6 и любой из gnd припаиваем к массе на плате HDD.
У меня это выглядит вот таким образом:

Провод дополнительно фиксируем (термоклеем или чем вам удобно, чтобы не вырвать контакты)

Питание на диск можно тоже подключить напрямую, но я решил использовать штатный разъем, подключив провод usb к заряднику от телефона.
Далее все это дело подключаем к компу и о чудо! Диск определился, но файловая система не NTFS, а RAW. Через командную строку запустил утилиту chkdsk с ключом /f, исправил найденные ошибки и диск успешно отобразился в проводнике.
Данные все на месте, читаются, остаётся скопировать на новый диск.
В моем случае видимо шифрование было отключено, т.к. доступ к данным получил без проблем.
Будут вопросы — добро пожаловать в комментарии.
Тапками не бросаться — я не профессиональный ремонтник в направлении восстановления данных и на такое звание не претендую.
Всем добра:)

В погоне за DATA. Samsung s7 edge⁠ ⁠

Добрый.
Все знают линейку телефонов серии s7 от самсунга с его знаменитым процессором exynos, который очень любит спустя 5 лет зависнуть, дать команду моргнуть синим светодиодом смерти и уйти с платы в отпуск отвал, предварительно похерив все данные )
Именно с такими симптомами и обратился ко мне мой клиент.
Да. Было это очень давно и возможно неправда. Страшный сон кумпутерщика)
Итак. Отвал процессора или износ памяти внешне могут себя вести одинаково, а вот по внутренним замерам и запускам питаний по разному.
Телефон принесли трупом.
В недружественном сервисе, когда телефон смог еще висеть на заставке решили прошить, якобы без потери данных и вот прошивка оборвалась на середине и телефон больше не включился.

Карточки получше фокусом увы нет.
Этому ремонту более 2 лет, поэтому буду довольствоваться тем, что есть)
Думать и подключать к компу нет смысла. Сразу на разборку:

От блока питания потребление 400мА, что может говорить о мёртвой памяти. Да, тут двояко, так как это может быть так же отвал проца по одной из парной шин передачи данных. В этом случае часть данных теряется и проц не может нормально выдать картинку.
Что бы проверить и исключить мёртвый чип памяти, его надо снять

Ограждаю процессор от перегрева и отвала снимаю защитку памяти, предварительно пройдясь припоем по её кругу, что бы уменьшить температуру отпайки.
Шутер от первого лица)

И отпаиваю феном

Снимаю защитку и получаю доступ к чипу.
Чип залит компаундом. При незначительном нагреве он начинает крошиться.
Уничтожаю его по краям чипа для того, что бы с памятью не поднялись с платы рядом стоящие конденсаторы и резисторы

Пока плата ещё горячая сразу зачищу место для обратной посадки этого чипа

Накатываю шарики на микросхему и в программатор

Чип живой, а значит виновником выключения телефона стал отвал процессора.
Теперь его на реболл.
Кстати ремонт делал в 2019 году)
Снимаю защиту процессора

Вах какое охлаждение жаркого чипа)
Понятен теперь почему отвал. Но опять же тут двоякое мнение.
Одни считают, что деградирует пайка под чипом, другие — деградирует точечный припой самого кристалла.
Но об этом судить можно только тогда, когда снимаешь чип

В моём случае произошел отвал кристалла от подложки, так как припой тут идеальный.
Это конечно печально, но с другой стороны при реболлинге я прогрею чип как на старых видеокартах и он какое то время ещё поработает, если уже совсем не развалился.
Цель ремонта — извлечение данных. О дальнейшей работоспособности речи вообще не шло.
Тут я сделал маленькую хитрость.
Сам чип сборный: процессор, а над ним оперативка. Разделять я не стал по причине того, что чип широкий и подложка текстолита слишком тонкая и её ведёт даже при демонтаже. Хотите или нет, но снять идеально можно только оставив оперативу на процессоре, либо выпилить плату с обратной стороны и перенести проц и память на донора.
Но нахер такие загоны. Без чпу тут сложно, долго и нехочу)
Видите хоть один серый пятак? А его нет) Я просто прошёлся немного оплёткой для снятия припоя. Контакты не лудил.
Щас тут похлёбка из флюса и компаунда, который необходимо убрать.

Добавлю для скептиков, что озу в таком случае обязательно нужно реболлить. Не всегда. Важно знать как греть и при какой температуре снимать проц.
Зачищаю кашу из флюса и компаунда и замазываю маской сомнительные дорожки

Сушу маску под ультафиолетищем

Важно не обмануться и прорисовать каждую отвалившуюся заводскую маску

А далее сажаю проц, качаю на шарах память и вот результ

Последствие великих прошивальщиков и доламывателей техники.
Хорошо бы, что бы они знали как нужно прошивать без потери данных, а то в этом случае тут уже и спасать нечего.
Прошиваю как положено, что бы схоронить дату

Данных нет.
Похерили.
Но увы, за ремонт уже придётся заплатить 7 тысяч. Вернее уже заплатили, так как я в некоторых случаях беру предоплату за это.
Думаете можно же снять дамп флешки через программатор и его расшифровать?

Данные шифрованы ключом процессора совместно с зоной rpmb и код-паролем пользователя.
Понятное дело, что userdata прошивается не полностью, а только стирается табличка раздела с именами филесов, но достать то их никак. Нечем.
Всё. Конец.
Телефон после ремонта отработал пару недель и снова погиб. Но я тут предупреждал, что как повезёт.

Итог ремонта.
Телефон восстановлен на 2 недели грубо говоря.
Данные похерили в предыдущем сервисе.
За попытку восстановления было отдано 7 тысяч.
Бывает.

Такой ремонт линейки Samsung s6 и s7 с реболлом процессора имеет смысл исключительно из за данных, такой ремонт стабильно работать не будет.
Что же делать в этом случае если хочется именно этот телефон?
Искать на него плату.
Но! Искать нужно платы с синей раскраской текстолита. Они самые свежие. Остальное на авитах это шлак, который перестанет работать в скором времени и так же моргнёт светодиодом и гудбай)
Мне удалось найти у китайских ребят почти новые платы, которые даже года не отработали. Правда купил я их по цене выше рыночной. Зато надёжно)

Задать вопрос по сильно мёртвым трупам можно мне в повозку или полудохлую инсту, а также на почту, контакты которой можно найти по моему нику в адресной строке Вашего любимого браузера. Но либо напрямую позвать меня тут по призыву @R.Fon

РРs: Мастерам, которые отписываются в моих постах:
"Я бы сделал в 19 раз дешевле"
"Вчера такой же был и я сделал за копейки"
"У тебя конский ценник" и т.д.
Если прийдут (ключевое если), то делайте как хотите. Мне плевать. Я вижу, что вы пистиде. Покажите хоть один Ваш подробный ремонт хоть какого то плана из моих постов, тогда и поговорим.
На словах я могу и транзисторы в процессоре перекатать)

У Вас телефон оkирпичился из за mi аккаунта. Мы это не сделаем. Mi6 xiaomi⁠ ⁠

Добрый.
История началась ещё очень давно, около полугода назад, когда клиент первый раз написал в инстаграмм с просьбой помочь в ремонте его любимого телефона — Xiaomi mi6.
Предыстория простая — отваливалась зарядка и звук, камеры писали с шумами, быстро разряжался, через раз заряжался и т.д.
Телефон был в ремонте 3 раза, меняли аккумулятор и шлейф, но всё равно проблема не устранялась, пока в какой то из походов в сервис телефон умер окончательно, а что бы не казаться дилетантами выдвинули вердикт: "телефон окирпичился из за аккаунта. Помочь не сможем."
Изначально, ещё при включающемся телефоне я озвучивал стоимость ремонта в районе 3500р, но когда узнал, что телефон уже не телефонит — без согласования на платную диагностику 1000р, после которой я смогу точнее узнать причину и окончательную стоимость.
Телефон приехал из солнечного Ростова, родины наивкуснейших арбузов и помидоров)
Вот же он:

Трупчик)
Приехал в таком вот виде:

Ничего страшного, @R.Fon, соберёт)
Давайте посмотрим теперь на истинную причину поломки телефона.
Изначально на плате перепаивалось 2 контроллера pm8998 и pmi8998. Первый контроллер отвечает в основном за раздачу питаний на ядра процессора, а второй относится в большинстве случаев к заряду и звуку.
При подключении к зарядке тестер уходит в защиту

А значит где то есть постоянное замыкание. Отключаю разъём с платы и тестер выходит из защиты. Значит нижний шлейф отпадает, он не причём.
Иду к плате. Первым делом меняю pmi8998 на новый, рабочий:

Бесполезно, значит предыдущий возможно живой, но перепаивать обратно я пока что не буду, ибо есть слипшиеся шарики под ним.
Замеряю падение напряжения на коннекторе аккумулятора и там

Замыкание)
По схеме за связь питания платы и аккумулятора отвечает pm8998, а значит надо его снять:

И сразу же в глаза бросается сопля припоя. Это важно. Нужно посмотреть откуда и куда и что питает.

А питает она ядро процессора. Там обычно бывает 1v напряжения, а тут замкнуло на 4v. И хорошо бы взорвался вышел из строя контроллер, нежели 4v проскочило бы в проц. @Motox, всё как Вы и предпочитаете)
Меняю контроллер

И ставлю телефон на зарядку

Уже что то, но всё равно не то что нужно)
Далее на очереди контроллер быстрой зарядки

Снимаю его и тут случайно бросился в глаза незначительный перекос процессора

Флюса под ним нет, значит либо его перекосило при отпайке защитки изначально при первых работах по замене контроллеров не мной, либо во время их пайки. Я точно не смог бы разогреть плату до такой температуры, так как снимал контроллеры, которые уже были на свинцовом припое и сажал их на свинец, так что это было изначально.
Ну ладн, включил нижний прогрев на максимум, добавил немножко флюса и шатнул проц.

Поведение координально поменялось, а значит надо усадить обратно контроллер быстрой зарядки и проверить включение телефона

Но увы, телефон снова кирпич, но теперь хотя бы заряжается почти нормально, но компом или через тест пойнт не определяется.
Пробегаясь по напряжениям и их падениям я обнаружил следующую проблему — слишком заниженое сопротивление на этой линии питания

Тут варианта 3:
1. Неисправен ещё один контроллер.
2. Пробитый процессор
3. Слиплись шары под процессором между этой линией и линиями ядер процессора (они как раз имеют заниженные сопротивления)

Начну с самого простого — демонтаж контроллера

Сопротивление не выросло, а значит пора времени согласовывать ещё и реболл процессора в дополнение к заменам контроллера.
Но что бы понимать, будет человек делать или нет, я беру предоплату 2000р как диагностика с пайкой. Она не возвращается при неудачном ремонте, но идёт в зачёт, если это получается.
Итак, стоимость восстановления согласована уже на 6000р.
Снимаю оперативную память

Снова нет. Снимаю процессор

Вот теперь всё хорошо. Но слипшихся шаров видно не было.
Проверяю всё на самом процессоре, но там всё отлично, а значит делаю его реболл

Перед посадкой на место нужно его хорошо очистить и осмотреть, ибо мелкие шарики могут натворить делов

Убираю, сажаю на место и проверяю сопротивление на интересующей меня линии.

Ок. Следом сверху пихаю ОЗУ

И устанавливаю контроллер.
При подключении к компьютеру через тест пойнт или без него вижу это:

Увы. Это конец. Процессор на 95% мёртвый. Данных тут больше не будет.
Но диагностика на 95% это не диагностика, значит добиваю оставшиеся проценты заменой контроллера:

И поднимаю чип памяти на проверку:

Износ чипа 40%, но это бы не помешало телефону запуститься.

Итог ремонта:
Полтора месяца ожидания.
В общем около 10 часов потраченного времени, так как ремонт делался кусками.
Диагноз — мёртвый процессор. Из за mi аккаунта наверное. Ага.
Заменено 3 контроллера питания.
Диагностика 2000р не возвращается.
Данные не восстановлены.
Телефон оставили мне на запчасти, хотя какие там запчасти: копия дисплей, не рабочая кнопка хоум, убитый корпус, б.у акб неориг, плата мёртвая. Новая только задняя крышка и то, не оригинал без олеофобки)
Ну может кнопки пригодятся, которые новые стоят 150р xD

На самом деле можно было бы и продолжить ремонт путём переноса процессора и чипа памяти на рабочее устройство, но предоплата бы составила 2 тысячи + рабочий донор, которая не возвращается и ремонт вышел бы больше 10 тысяч, но клиент решил, что 5% шанс это слишком мало для таких затрат, так что имеем то, что получилось.

Вот поэтому у меня диагностика платная и бывает крайне долгая.
Либо я сделаю телефон, либо я хотя бы разберусь, что с ним не так.

@TytMoiNick, у Вас так же диагностируется?)

Телефон из прошлого поста успешно доехал и вовсю радует владельца)

Задать любой интересный вопрос по мёртвым телефонам или планшетам можно в инстаграм или на почту, контакты которой можно найти по моему нику в амиго)

О чистке плат в ультразвуке. Iphone XR. Восстановление данных⁠ ⁠

Реален ли ультразвук без пайки в современных устройствах?
Не всегда. Вернее почти никогда.
Я часто ремонтирую телефоны после профессиональных чистильщиков, которые на приёмках гордо сообщают, что ща мы в профессиональной ванной почистим и всё заработает.
Есть 4 варианта ремонта с использованием этого чудного девайса:
1. Прополоскать в ванной в надежде, что утопленный телефон заработает и доработать проблемные зоны уже вручную.
2. Прополоскать, предварительно отпаяв все защитные экраны, доработать и привести в порядок плату

3. Чистить готовую плату от флюса.
4. Мыть там инструмент)

На ремонте у меня второй вариант, после которого телефон увы не включился.
Надо фотокарточки достать.
Осмотрев плату на то, с какой нежностью выпаивали экраны я сразу предложил перенос без каких либо вариантов.
А причин несколько:
1. Вылезли шары из под модема и трансивера.
2. Раскололся дроссель и отбился процессор при демонтаже защитки, так как устойчивость платы снизилась из за снятия защитки со стороны интерфейсного контроллера.
А мож просто упал, кто ж признается.

3. Интерфейсный КП с обратной стороны платы тоже попадает под реболл. Просто потому что так надо и всё.
Смысла нет возиться на этой гнилой доске, поэтому отпаиваю нужное для запуска с кнопки:

Процессор, arb, nand память, wifi, bb_modem, nfc, eeprom_k.
Если из этой связки умрёт или умер процессор, arb или nand, то данные безвозвратно утеряны.
Согласовываю стоимость 9к.
Это стоимость для постоянных сервисов!
Для клиента чуть дороже. Потому что я так хочу и всё.
Предварительно перед "пересадкой" я проверил основные линии питания на предмет пробоя, что бы не делать бесполезную работу.
Поixaли:

Первым на запайку поедет eeprom модема. Там хранится imei телефона. Без неё сети в телефоне никогда не будет.
Порядок запайки микросхем может быть абсолютно хаотичен, но я выбрал для себя правильный в техническом плане.
Далее arb. Хеш шифрования данных между процессором и чипом памяти:

Почему именно так?
Плата менее теплоёмкая и для запайки на припой 180° требуется меньше греть, что бы эти важные маленькие стекляшки не получили термический удар.
Далее nand

Это для выравнивания платы, так как она шла немножко дугой, а ровнять руками такае себе. Не в этот раз)

А потом с обратной стороны платы wifi модуль. Вдруг они ещё и телефон захотят отремонтить, чтобы потом не перепаивать так как не родной работать не будет, а отвязывать через nand нужно только с потерей данных, что в моём случае не получится.

Как только выровнял плату, начинаю готовить модем.
Через трафарет добиваюсь ровного расположения высоты шариков, чтоб сел нормально

Ну смотреть на него долго не нужно, просто запаиваю на плату

Остаётся nfc и процессор

Nfc неродную я просто сколол паяльником и запаял родную

А следом самое важное — процессор.

Только предварительно его нужно почистить

И запаять красиво

Так как у меня эта плата уже была донором на перепайку (на предыдущей увы кончился процессор), то добавляю отсутствующие компоненты:

Да. Она уже начала расходоваться как донор.
Снимаю катушки с утопленной и ставлю сюда:

Подключаю к компу, предварительно всё перепроверив на цепях питания на отсутствие короткого замыкания

И прошиваться он не захотел, так как не может зайти в recovery. И вообще он не должен был сюда упасть, а сразу показать яблочко и код-пароль.
Честно я бросил этот телефон и не подходил к нему неделю. Вот просто так. Знаю по себе, что нужно время подумать и отвлечься, так как если заниматься вплотную одним делом, то можно, нет, вернее оно сломается окончательно.
Спустя неделю я не придумал ничего лучшего, как вспомнить то, что я менял на нём интерфейсный контроллер и что скорее всего он поплыл при установке процессора, так как сидит на обратной стороне платы.
Расчехляю плату и грею его до расплавления припоя. Чуть качнул на шарах и вот:

Телефон запустился с кнопки.
Но тут есть засада: при вводе пароля он виснет и перезапускается:

Это может быть из за неродного/не севшего на плату или умершего nfc.
Прошиваю без потери данных:

И спустя пару десятков минут я начинаю считать свои денюшки

Для полноценного ремонта телефона остаётся заменить дисплей и отремонтировать face id.
Но сервис не захотел это делать. Мне без разницы. Свою задачу я выполнил и даже больше — сделал пролноценно рабочую плату. Собираю защитки

2 недели он лежал в сервисе на доставку ко мне, неделю он у меня лежал, два дня ремонтировался и ещё неделю я к нему не подходил, потому что думал варианты, где я мог что то упустить или не доделать. А текущие ремонты в стиле заменить дисплей, сделать фейс, увеличить память или что нибудь подпаять никто не отменял.
Восстановление данных или сложный ремонт у меня всегда долго и имеет свою очерёдность ремонта. Это может быть даже месяц.
Если во время такого ремонта прийдут скажем на увеличение памяти, то я отложу его и займусь тем, что быстрее и на месте можно сделать.
Видеофайл ремонта так же прилагаю. Осторожно! Звук.

Задать вопрос по восстановлению данных на Вашем кирпиче можно в инсте, где на все вопросы отвечает моя жена, либо написать на почту, контакты которой можно найти по моему нику в гугле.

Не делайте бекапы, они Вам не нужны.
Заходите, если что)

Iphone 7 plus. Спасение информации с перекидкой на плату донора и заменой оперативной памяти⁠ ⁠

Аппарат попал ко мне из партнерского сервиса со следующей предысторией: семья из Москвы отдыхала на Черном море. Классическое начало истории про ремонт залитика, неправда ли?)) Но не в нашем случае. Море, детки, кафе, аттракционы, фотки и видео, много фоток и видео, и вот однажды вечером поставили телефон на зарядку, а утром он уже отказался включаться. Обратились в местный сервис, но там помочь не смогли.
В целом материнская плата выглядела неплохо, за исключением нижней части, где находится контроллер заряда, тристар, контроллер экрана, драйвер подсветки и т.д.

Вот так, например, выглядели контакты под тристаром. Слипшиеся шары под микросхемой — плохой знак. Последствия могут быть самые непредсказуемые.
На ЛБП при включении материнская плата сразу зависала на 200мА, после восстановления этого участка появилась циклическая попытка запуска с пиком потребления в те же 200мА. Замеры на шинах I2C0 и I2C1 не выявили отклонений от нормы. Питания проца, оперативной памяти и нанда тоже в норме. Аппарат без проблем загоняется в DFU. И тут самое время попробовать бы прошить его в качестве диагностики, посмотреть код ошибки и тем самым сузить круг поиска неисправного элемента, но наша основная цель — это спасти инфу, поэтому этот вариант нам не подходит. Пробуем загрузить телефон в режиме "Purple" и считать детальную информацию по напряжениям с контроллера питания, опросить устройства на шине I2C, т.е провести плате компьютерную диагностику, используя JC B-Box и программу IDoctor Terminal tester. Однако на этапе загрузки режима "Purple" терминал JC выдал несколько строчек начинающихся со слова "Panic" и в конце сообщение об ошибке.

Режим "Purple" подразумевает загрузку процессором мини-ОС в оперативную память материнской платы, получение доступа к некоторым разделам основной памяти (Нанд) и возможность выполнения некоторого набора команд. Судя по невозможности загрузки режима "Purple" предполагаю неисправность связки: CPU — RAM. Хорошо, если вылетела только оперативная память, тогда сохраняется шанс на ее успешную замену и запуск аппарата с последующим сохранением пользовательских данных на компьютере, если неисправен все таки процессор, то с данными можно попрощаться навсегда. Чтобы убедиться в правильности диагноза принимаю решение пересадить процессор на заведомо исправную плату-донор. Тем самым я исключаю из причин незапуска версию с нарушением пайки процессора и влияние некоего неисправного элемента, который мешает плате нормально стартовать.
Начинаем готовить донора:

Снимаем проц, нанд, перекатываем контроллер питания.

Снимаем, чистим и перекатываем и сажаем на плату — донор клиентский процессор.

Аппарат как и положено падает в DFU. Пробуем снова загрузить в режим "Purple" и наблюдаем на экране следующее:

На доли секунды на экране появляется изображение с артефактами. Ставим нанд, пробуем прошить и ловим ошибку 4014. Ну что, все -таки CPU — RAM? Снова снимаем клиентский проц и сажаем на плату — донор еще один чужой проц. Есть успешная прошивка и есть запуск платы. Вот теперь могу сказать точно: проблема в связке клиентского CPU — RAM!
Теперь предстоит отработать технологию замены RAM на перекатанном процессоре.
Так выглядит процессор Apple A10 без оперативной памяти:

Чуть толще чем фольга от шоколада) Перекатывать его без оперативной памяти о-очень сомнительное занятие. Поэтому работаем по следующему плану: 1) сажаем процессор 2) демонтируем оперативную память 3) припаиваем заведомо исправную микросхему
Вроде все как обычно, но есть огромный нюанс. Процессор с завода припаян на высокотемпературный припой, а свободное пространство между шариками заполнено эпоксидным клеем. Соответственно, и до и после демонтажа оперативной памяти хрупкий кристалл надежно припаян к плате и защищен от излишней деформации. Совсем другое дело перекатаный процессор: клея нет, припой среднетемпературный. Проблемы могут возникнуть уже на стадии демонтажа оперативки. А после успешного снятия паять новую микросхему придется исключительно на низкотемпературный припой, чтобы во время пайки не расплавились шары под процессором.
Для отработки технологии была использована залоченная плата Iphone 7. В качестве способа демонтажа использовал комбинированный метод, верхнюю часть микросхемы спиливал дремелем , а остаток срезал скальпелем.

Готовая оперативка была под рукой, поэтому сразу переходим к пайке.

С третьей попытки удалось успешно припаять микросхему и запустить прошивку аппарата.

Ну все, тренировки закончились и теперь работаем на результат. Пересаживаем с клиентской платы на проверенную плату — донор нанд, модем, арб, модемную флеш и в последнюю очередь процессор. Далее по отработанной схеме.

После запуска и ввода код-пароля айфон почему-то запустил восстановление данных. Еще несколько минут томительного ожидания и аппарат успешно запустился с доступом к рабочему столу. Сливаем архив фото и видео весом в 60Гб на комп.

На часах примерно 4 утра и с чувством выполненного долга можно отправляться спать)

Цена единственной попытки — 10 тысяч. Или о конфиденциальности apple⁠ ⁠

Добрый.
Однажды тащ Майор принимал у себя в офисе одного человека и очень сильно захотел у него узнать некую информацию из телефона на что получил отказ.
Так как тащ Майор не сдается, то заимел телефон как вещдок и решил, что есть люди, которые ему в этом помогут без участия владельца.
Но, к сожалению, это эпол. И даже если сильно сторонний человек захочет глянуть что-то в телефонке без Вашего ведома, то никакие средства ему не помогут, если он не знает код пассворд.
Итак, у нас граждане делятся на 3 основные категории людей:
1. Хранят от 1 до бесконечности копий в облаках/флешках/хдд и других носителях и потеря данных в телефоне для них не будет значительной.
2. Напрочь не верят в облака и хранят данные исключительно на устройствах, отключая при этом синхронизации, заклеивают фронтальные камеры и т.д
3. Вообще не в курсе делает ли телефон копии или нет. Даже аккаунты не знают. Как настроили при покупке, так и пользуются.
Мой клиент относится ко 2й категории и приносит это:

Севен плюс)
Проц и память уже отпаяны и работоспособность неизвестна.
Решился глянуть и положил на пару дней обдумать: а оно мне надо? Вероятность, что это ещё рабочее, минимальна.
На след.день: ну че там? Готово?
Как меня бомбит от этого. Этот телефон лежал 2 года в таком виде и вот прям щас нужен. Я пока не настроюсь на сложный ремонт, то делать его не буду. Просто не хочу. Шансы отремонтировать технику насильно всегда малы если делаешь на отебись. Поэтому я морально подготавливаюсь и делаю большую часть сложных восстановлений очень успешно.
Тут клиент начал подгонять, типа давай, через день позвоню узнаю.
Я такой взбесился и сразу говорю. Диагностика 5 тысяч.
Клиент:

А потому. Тут нечего диагностировать. Тут диагностика — это полноценный ремонт.
Нужно купить плату донор и делать перенос чипов туда. Донор+курьер+время работ по диагностике.
Отказался.
Ну и ладно, если честно не очень то и хотелось, так как понимал — шансы малы, а делать за свою диагностику в тысячу рублей — мне в минус.
Через пару дней приезжает, а я как раз делаю восьмерку с переносом микросхем (будет пост) и я на пальцах рассказал ему почему и зачем.
Окончательная стоимость — 10к удачный ремонт. 5к — неудачный.
Воодушевился и согласился, как и я. 5к это 5к) И всё по предоплате, а то знаете, некоторые не хотят возвращаться за телефонами, поэтому я обезопасиваю себя)

На самой плате делать уже давно нечего:

Поднимать это я думаю не стоит, поэтому сразу подготовил донора для переноса:

Отмываю, заготавливаю процессор и память для установки:

Но перед этим важно перенести микросхему arb. Там хранится сгенерированный процессором ключик для чтения данных с чипа памяти. Если он не исправен или отсутствует, то данных там не будет.
Переношу его на донора:

И запаиваю процессор с памятью на донорскую плату:

Включаю с кнопки:

Но телефон был в вечном ребуте. Скорее всего это из за неродного nfc, а значит прошиваю без потери данных, но прошивка останавливалась ещё не начавшись на этом моменте:

Так как мой донор уже послужил донором для другого телефона, то нужно вернуть взятое обратно — контроллер питания модема:

Но посадил я его не той стороной и он взорвался xD

Поэтому возьму ещё один)
После этого телефон корректно начал прошиваться:

И оказалось, что тащ Майор уже пытался раз десять подбирать пароль, но видимо нервишки не выдержали ждать по часу, бросил такой бутфорс и понёс специалистам)

А как известно, после 1 часа следует блокировка телефона с потерей данных. Так что остаётся только последняя попытка)
Мне нужно было подождать час, что бы понимать, осталось ли там что-то, но телефон грелся и перезагружался рандомное количество времени.
Так как под процессором находится интерфейсный кп, то скорее всего произошел его отвал. Он там на эпоксиде сидит)
Снимаю, освежаю припоем и ставлю на место

Ну и всё хорошо заработало. Правда без сети. Так как денежка взята за полноценное восстановление, доделаю и модем. Считываю инфу с eeprom (память модема), где хранится имей и другая сервисная инфа

Но к сожалению её скололи

Она даже не читалась. Но если подать принудительно 1.8в на нерабочую линию, то программатор начинал её видеть, но данных там всё равно не было.
Сети на этом телефоне больше не будет, поэтому модем припаивать не имеет смысла, но запаял на всякий случай во избежании дальнейших проблем.

По истечении часа появился ввод пароля.
Последняя попытка)
Так о чём это я?
Ах да, хотел сказать, что восстановить данные на айфоне можно только запустив его и ввести код пароль. Никакие программаторы или способы звонков Тиму в Калифорнию Вам не помогут. Если неисправна связка проц+арб+память — данных не будет. Если заполнили память айфона до 0кб и он повис на яблоке — данных не будет.
До 8os можно бутфорсить пароль через программатор, а всё что выше — 10 попыток ввода.

Так что тащ Майор в этот раз не смог)

Меня часто спрашивают помочь с ошибкой 14 Решение ошибки 14 на примере Iphone 11 Pro
Но там я ничего не восстанавливал, а просто потёр данные и увеличил память. Других способов на данный момент нет.

Больше ремонтов можно глянуть у меня в инсте. Там же задать интересный вопрос.

Контроллер Espada PA023U3 — танцы с китайцем и домашний авантюризм⁠ ⁠

Давненько хотел себе получить возможность подключать ЖД/SSD через порт usb(а то как надо что, а под рукой только ноутбук). Так, однажды, я оказался во всем известном магазине с местом дислокации НЛО на планете земля. Достаточно спонтанно был куплен Espada PA023U3, контроллер sata — usb.

Почему? Да потому что был в наличии.

Вроде бы всё отлично, радостный пришел домой. Втыкаю винт 3.5. и ничего, тишина. Контроллер определяется, а винт нет. 5 минут глупого ступора, после которого пришло озарение — а куда тут 3.5 запускать, если нет 12v линии? Ну что же, руки у нас вроде не из заднего места, можно что то и придумать. Раскрываем сей шедевр из Поднебесной, и нагло впаиваем 2 провода для линии 12v.

Попутно дырявим корпус, так как на плате есть индикатор питания и передачи данных, которые почему то никак не вывели.

Подключаю к лабораторнику, затем в usb. шуршит как кот темной ночью! ЖД определился и приветливо мигает синим индикатором!

Ну а теперь к тестам:

Кидаю пару фото — скорость как у флешки начала нулевых. Не порядок. Посмотрим что у нас может чтение:

Что? 33мб/сек на usb 3.0? Как то не густо. Вскрывает нашего подопытного, и смотрим контроллер:

INIC-3639 — USB 3.0 to SATA-III. Ищем китайский дадашит, вроде всё совпадает. Ещё страннее.

Дай думаю для верности сравню, как там всё запаяли. И что я вижу:

RX+ и RX- перепутали местами(да и пайка в целом оставляет желать лучшего)

Перепаиваем всё как нужно, и подключаем повторно:

192мб/сек. Это уже больше похоже на истину.

Вот и всё, из магазинного уродца получился неплохой такой контроллер. Добавить нормальный коннектор для питания, сделать отдельную линию 5v от стабилизатора, и будет совсем хорошо.

Делал для себя, результатом доволен.

Какой получен опыт: нужно читать внимательно описание до покупки.

P.S. в комментариях на сайте много слов о низкой скорости, видимо путать провода на стадии сборки — обычное явление, и мой случай не уникальный.

Всё, всем спасибо, надеюсь кому то будет полезно!

Ремонт HDD Seagate ST380817AS 80GB + сканы плат контроллеров HDD⁠ ⁠

Рискую быть обвиненным в публикации бесполезного поста, однако куда деваться, мож кому пригодится.

Обратился клиент с «жориком» Seagate ST380817AS емкостью 80GB и просьбами оживить во что бы то ни стало, ибо HDD из компьютера отца, который умер лет 5 назад, и предположительно, на жестком диске есть ценная для семьи информация.

Беглая диагностика выявила заниженное сопротивление по одной из шин питания ровно в 13 Ом. Виновата шимка P49AL, данных на которую я не нашел ни в каком виде.

Перетряхиваем коробасы с донорскими платами и. нифига не находим. Обращаемся к друзьям, у которых на диске из подобного коробаса с донорами выуживается Seagate ST3200820AS 200GB:

На его плате находим нечто подобное с обозначением M66RH. Но обвязка — один-в-один.

А также есть и еще одна плата от неизвестного диска с шимкой 3049 и точно такой же обвязкой.

Дальше совсем неинтересно. Перекидываем шимку с двухсотгигового Сигейта и наш подопечный оживает, формируя положенные 3.3 вольта. Диск завелся, идем считывать данные.

К сожалению, ожидания были напрасными, ничего ценного на диске не оказалось, только пара папок с сериалами.

Для тех, кому интересны полные сканы:

Honor 10i. Восстановление информации после падения⁠ ⁠

Телефон приехал из города Раменское. Со слов клиента аппарат не выдержал «всплеска эмоций» хозяйки, а после того, как встретился лицом к лицу с кафельной плиткой он окончательно обиделся и отказался включаться.

Состояние металлических экранов на фото, красочно описывает уровень взаимодействия с плиткой. На внутренней стороне экранов отпечатался рельеф радиоэлементов платы.

Состояние платы под экраном.

Но сколы на элементах и несколько линий питания в коротком замыкании это еще не самые печальные последствия падения. После удаления замкнутых элементов, замены основного и перепайки вспомогательного контроллеров питания аппарат начал подавать признаки жизни: при подключении к компьютеру в диспетчере устройств появился порт Huawei USB COM 1.0

Такое состояние говорит нам о том, что процессор скорее всего жив, но по какой-то причине не может прочитать микросхему памяти и запустить операционную систему. Ну что же, едем дальше. Снимаем микросхему памяти EMMC.

И вот она главная неприятность: основной удар пришелся в участок платы под микросхемой памяти, в результате произошло расслоение платы и появились множественные внутренние обрывы между слоями. Попробуем восстановить обрывы, но чуть позже, сначала убедимся что микросхема памяти читается.

Микросхема читается, а значит шансы на восстановление информации есть. Пробуем восстановить обрывы. Для этого придется снять процессор, контроллер питания и XinZhiZao нам в помощь:

К сожалению все обрывы восстановить не удалось и пришлось искать плату — донор для пересадки процессора и памяти.

Снимаем процессор и память и зачищаем плату от клея.

Плата — донор готова. Переходим к заключительному этапу: пайка процессора и памяти.

Есть запуск и успешный коннект с компом! Сливаем инфу и радуем клиента смской об успешном завершении операции)

Берегите свои гаджеты и делайте резервные копии важных данных!

Iphone 6 после воды. Вытягиваем информацию с "трупа"⁠ ⁠

Предыстория в формате переписки:

Аппарат прибыл и первые же замеры подтвердили печальный диагноз: короткое замыкание по питанию процессора. А что, если виновник контроллер питания? Проверяем эту версию. Снимаем контроллер питания и снова делаем замеры.

К сожаление версия не подтверждается, короткое замыкание по прежнему присутствует. В отсутствии контроллера питания виновниками замыкания могут быть несколько конденсаторов, ну и наконец сам процессор, что крайне нежелательно, поскольку автоматически перечеркивает надежду на спасение информации.

За кадром осталась подача напряжения с лабораторного блока питания непосредственно в замкнутые линии для выявления неисправных элементов по нагреву. Увы, неисправных конденсаторов выявлено не было((((

Далее, начинаются размышления на тему: «Как же так случилось?»

Ну что же приступаем к демонтажу процессора. Забегая вперед, скажу, что не стал сразу отделять оперативную память от процессора, чем обрек себя на тройную перекатку. Замысел был следующим: снять проц не разделяя, на нижнем подогреве без использования фена. Если делать все быстро и аккуратно, то припой под оперативкой не успеет расплавиться и используя низкотемпературную паяльную пасту можно будет безопасно накатать шары и посадить проц на плату-донор вместе с нандом и еепромкой для последующего извлечения информации. Но все это, естественно, имеет смысл только в том случае, если в самом процессоре нет короткого замыкания.

Неразделенный процессор А8 был снят и зачищен от компаунда. Делаю замеры и. короткого замыкания нет! По крайней мере по тем линиям, где оно наблюдалось. Это конечно обнадеживает, но радоваться пока рано. Следующий этап: накатываем шары и готовим плату-донор.

Проверяем потребление платы без процессора:

Теперь паяем нанд и еепром

Сажаю процессор на плату и снова делаю замеры. Замыкания нет! Падения напряжений по основным линиям питания проца и оперативки в норме, можно подавать питание. Но при попытке запуска плата падает в ступор с потреблением около 500mA. Упс, что-то не так. Проверяю плату на ощупь, постепенно начинают калиться катушки индуктивности по тем самым питаниям, которые были замкнуты. Неужели все -таки проц приехал?((( Меряю напряжения PP_CPU и PP0V95_FIXED_SOC: 1В и 0,95В, здесь порядок, далее PP1V2_SDRAM и PP1V8_SDRAM, а тут по нулям. Ну что-же еще один шанс есть! Снимаю проц и перекатываю его на свинцово содержащий припой с добавлением серебра, заявленная температура плавления 190 гр., снова сажаю на плату и затем отделяю оперативку от процессора.

К сожалению при демонтаже оперативки поплыли шары под процом и пришлось заново их перекатать.

Снова замеры на отсутствие КЗ и попытка запуска без оперативы. Наблюдаем характерное циклическое потребление на ЛБП:

Микросхему оперативной памяти меняю на заведомо исправную с донора и после контрольных замеров пробую запуск. Плата дважды пытается запуститься и на третий падает на шнурок:

А кто сказал, что будет легко?! Залитики — они такие залитики. Ну что же, пробуем шить с сохранением данных:

Есть запуск и самое главное есть данные! Быстренько делаем резервное копирование:

Уфф! Вот теперь можно обрадовать заказчика:

Этот смайлик как нельзя лучше иллюстрирует радость от полученного результата)

Всем удачных ремонтов!

Нет причин не доверять этим ребятам!⁠ ⁠

Реклама сервисного центра по восстановлению данных

Вероятно, их сотрудницы:

Кто кого обманывает в ролике об R.LAB канала «На лоха»⁠ ⁠

Этот пост о том, как создатели ютуб-канала «На лоха» решили проверять компьютерные сервисы на честность, а также что из этого вышло.

Пишет директор компании R.LAB, на которую было снято одно из первых видео на канале, Николай Хозяинов.

Краткое содержание ролика, как его видим мы:

Люди обратились за восстановлением потерянных файлов на флешке. В телефонном разговоре наш специалист предложил им воспользоваться программой R.saver, выложенной у нас на сайте для бесплатного некоммерческого использования, и восстановить данные самостоятельно.

Они отказались, уточнили про цену и про бесплатную диагностику, приехали в офис. Специалист подключил флешку к стенду, быстро проанализировал файловую систему с помощью специального ПО, нужные файлы обнаружил и назвал цену в соответствии с прайсом.

Задачи определения точной причины потери данных не ставилось, и, поскольку он уже увидел искомые данные в результатах реконструкции, тратить время на её выяснение он не стал, назвав стандартную в подобных случаях — логические проблемы (прим. В нашей области под «логическими проблемами» мы подразумеваем всё, что не связано с физическим повреждением накопителя. Измененный загрузочный сектор, повреждение файловой системы, форматирование, воздействие вирусов — одинаково).

В результате

В выложенном ролике, в наш адрес звучат обвинения в попытке обмана и высказывания вида «а мастер хитёр, пытается оставить флешку, чтобы я ненароком не восстановил свои данные сам» (и это после предложения восстановить самостоятельно).

Ситуация была обсуждена, технические специалисты, имеющие представление о технологиях восстановления данных, и профессиональное сообщество нас поддержали. В комментариях к ролику и мы, и независимые специалисты пояснили, почему данная проверка, а также интерпретация её результатов некорректны, ответили на заданные вопросы и т.п.. Количество лайков и дизлайков было 50 и 150 (ссылка на видео попала на закрытый форум специалистов по DR, активных пользователей там порядка ста, вот и результат).

И мы считали вопрос исчерпанным. За исключением того, что так и не дождались публичных извинений от авторов ролика. Максимум, что они из себя выдавили, это высказывание вида: «да, мы допускаем, что нас не хотели обманывать, но» и далее про то, что им что-то показалось, в отдельном ролике. После указаний на логические нестыковки, вопросов о порядочности и требования публично принести извинения, они на наши сообщения отвечать перестали.

Ну ок, нам виделось, что из обсуждения пользователям Ютуба будет ясно кто есть кто в данной ситуации, и тратить больше времени не имеет смысла.

Однако время показало, что ситуация далеко не исчерпана и ушла на «второй круг».

В течение последующего месяца в обсуждении ролика стали массово появляться комментарии вида:

Мастера тупо пользуются нашим незнанием во всех этих проблемах с компьютерами, деньги гребут на ровном месте!

и тому подобное.

В результате конструктивные обсуждения просто «утонули» в массе новых комментариев. Мою просьбу прикрепить вверху под роликом отдельную ветку с моими комментариями, как представителя R.LAB, авторы канала проигнорировали ещё в начале обсуждения.

За пару недель до нового года, один из роликов канала «На лоха» по какой-то причине обрёл популярность, и посмотревшие его люди, по видимому, направились смотреть остальные ролики канала, в том числе ролик о нас. Уже не видя под ним комментариев ни наших, ни сторонних специалистов. И массово стали высказывать негодование в наш адрес.

Сейчас множество людей пишут, какие мы негодяи и требуют от нас комментариев через мессенджеры и соцсети, оставляют негативные отзывы на нашем и сторонних сайтах.

Лирическое отступление

В процессе развития этой ситуации, узнал кое-что новое о себе и окружающем мире. Пока сам не оказался в таких обстоятельствах, не предполагал, на сколько тяжело быть на месте человека, которого хейтят в инете.

Когда попадались новости о том, что кого-то затравили до невменяемого состояния, были мысли что сам, оказавшись в оказавшись на месте этого человека, воспринял бы ситуацию спокойно. Ничего подобного, как оказалось, даже уверенность в собственной правоте не спасает.

С другой стороны, доставило массу положительных эмоций и добавило веры в людей то, что нас поддержало множество сторонних специалистов.

В условиях стагнирующего рынка, специалисты, «недогруженные» работой и испытывающие из-за этого финансовые затруднения, поддерживают сильного конкурента, который «оттягивает» на себя большое количество заказов. Фактически, поддержав нас, они действовали в ущерб своим финансовым интересам. Это очень впечатлило и напомнило об одной из причин, по которой мне нравится работать в нашей области — общение с «ботаниками»: помимо мозгов обладающих массой других потрясающих личных качеств.

Основная претензия к нам со слов авторов канала

Авторы канала, и в ролике, и в его обсуждении, в качестве основной претензии к нам озвучили наличие данной фразы на нашем сайте, в разделе «стоимость»:

Совсем простыми задачами мы не занимаемся или делаем их бесплатно.

И утверждают, что к нам не было бы претензий с их стороны, если бы не она. Как это соотносится с многократно повторяемыми ими в разных формах утверждениями о попытке намеренного обмане со стороны нашего специалиста — непонятно. Но они в целом склонны манипулировать вниманием аудитории и игнорировать логику, об этом ниже.

Вот весь абзац с нашего сайта. В этом виде он показан в ролике:

Совсем простыми задачами мы не занимаемся или делаем их бесплатно. Поэтому у нас в прайсе нет позиций «от 1500 рублей». Для таких случаев выложена бесплатная программа для восстановления файлов.

Случай, с они которым они обратились, относится к тем, которыми мы обычно не занимаемся, поскольку предлагаем воспользоваться выложенной на нашем сайте для этой цели бесплатной программой R.saver. Им тоже предлагали, этот момент есть в ролике на записи разговора. Как и написано в третьем предложении цитаты с сайта! На основании чего был сделан вывод, что мы обязались восстановить им данные бесплатно — мне было не ясно.

R.saver имеет интерфейс в формате визарда, очень прост в использовании. Есть инструкции и видеоролики. Если требуется — дополнительно бесплатно консультируем по использованию. Это работает! Люди восстанавливают данные сейвером самостоятельно, и к нам с такими задачами не обращаются.

Множество компаний, работающих в сфере восстановления данных, используют формат нашего прайс-листа, названия и классификацию услуг, в качестве основы собственных. Часто при этом нижние границы цен указываются существенно ниже наших, порядка 500 — 1500 рублей.

Делается это из маркетинговых соображений, для более привлекательного вида прайса. При том, что общий уровень цен в компаниях, работающих в Москве и области, примерно на одном уровне (у частников дешевле, но меньше возможностей). Но если вы спросите, каким именно случаям соответствуют указанная в прайсе нижняя цена, в ответ услышите что-то, с чем к ним просто не обращаются. Мы же, в качестве нижней границы, указываем реальные цены, по которым выполняем работы.

Именно мысль о том, что у нас нет цен 500 — 1500 рублей в прайсе потому, что там указаны цены за реальные случаи, с которыми мы работаем, я и стремился вложить в эту фразу, когда писал её в разделе «стоимость». И заодно, лишний раз обратить внимание на возможность бесплатного самостоятельного восстановления данных с помощью R.saver.

С моей точки зрения, обсуждать то, что формулировка не очень хороша и эта фраза кому-то непонятна — можно. Обвинять нас в намеренном обмане — нет. Мы работаем честно и я уверен в своей правоте.

Фактически нас обвинили в попытке обмана

Несмотря на то, что в ролике на словах говорится о претензии к нам только по поводу вышеупомянутого куска текста на сайте, фактически они обвиняют нас в попытке намеренного обмана. Если собрать их обоснования из обоих роликов и комментариев к ним, то получается примерно следующее:

1) Опытный специалист, поскольку он такой опытный, не мог не обнаружить, что файлы были просто скрыты.

2) Специалист назвал в качестве причины потери данных «логические проблемы».

3) Коронный аргумент, который они упоминали постоянно. У них сложилось впечатление, что специалист был недоволен тем, что они передумали восстанавливать данные.

1) Опытный специалист, работающий в области восстановления данных, старается минимизировать манипуляции с клиентскими устройствами и руководствуется принципом «работает — не трогай». Кроме того, по возможности, избегает монтирования клиентских накопителей в ОС. Потому что Windows, под которую традиционно пишется большинство профессиональных инструментов, в ряде случаев имеет привычку самостоятельно править содержимое загрузочных секторов и метаданные файловых систем.

При таком подходе, флешка просто не видна через «Мой компьютер». Специалист не может открыть её в проводнике и увидеть файлы. Он сразу запускает автоматическое сканирование и реконструкцию ФС. Если нужные файлы в результатах реконструкции отображаются и их содержимое цело — отлично, работа закончена. Если нет — разбираемся дальше.

В данном случае, Леонид увидел искомые данные в результате реконструкции, выполненной с помощью профессионального PC-3000 Data Extractor. Data Extractor не обозначает каким-то образом скрытые файлы. Поскольку это просто не нужно для решения практических задач восстановления. Таким образом, при стандартном порядке действий, специалист мог обнаружить что файлы были просто скрыты разве что случайно.

На этом скриншоте вы видите представление файловой системы в Data Extractor. Например, папки «ProgramData», «Recovery», «System Volume Information» — скрытые, но в данном ПО вы этого попросту не узнаете:

2) Специалист назвал в качестве причины потери данных «логические проблемы» потому что данные уже были найдены, а задачи установить точную причину их потери не ставилось. Соответственно, он не стал тратить время на уточнение и предположил наиболее вероятный в данной ситуации диагноз.

Вообще, в терминологии специалистов, работающей в нашей области, все проблемы, в результате возникновения которых данные стали недоступны штатным способом, делятся на физические и логические. К логическим относится потеря данных на исправных устройствах. И, строго говоря, поскольку физических неполадок не предполагалось, случай с этой флешкой и подпадает под категорию логических.

3) Специалист, который потратил время на эту задачу, конечно же должен был обрадоваться тому, что заказчик решил отказаться от выполнения работ. А он не обрадовался. Подозрительно %(

Как можно убедится, что написанное мной выше соответствует действительности?

• Воспользуйтесь современным софтом для восстановления данных. Тем же R.saver’ом например. Увидите, как восстанавливаются данные «нажатием одной кнопки». Работает принцип «семь бед — один ответ». Без необходимости выяснения причины их потери.

• Задайте вопрос независимому специалисту, работающему в области восстановления данных. Не компьютерному мастеру, к которому иногда обращаются за восстановлением, а именно к профи, для которого это основной вид деятельности. Разница очень велика. Напишу об этом отдельный пост.

• Приходите к нам в офис, проведём небольшую экскурсию, своими глазами всё увидите. В том числе и то, что видит на своём мониторе специалист в подобных случаях, какие кнопки нажимает. А ещё будет интересно увидеть разницу между тем, как показали наш офис в ролике и как он в действительности выглядит.

В целом, ситуацию достаточно хорошо в виде метафоры описал пользователь Dublik в комментарии к посту с обзором видео «На лоха»:

Подгонка под результат

Авторы канала, постоянно твердящие про свою неподкупность и беспристрастность, на деле осознанно или неосознанно подгоняют полученные материалы под желаемый результат. Причём, если специально не обращать внимание, большинство людей этого не заметят.

Если не брать в расчёт саму методику и интерпретацию результата, наиболее показательный момент в ролике про нас, который я уже упоминал:

На 3:30 сотрудник R.LAB рекомендует восстановить данные самостоятельно бесплатной утилитой R.saver. Ближе к концу, на 9:30 закадровый голос произносит: «а мастер хитёр, пытается оставить флешку, чтобы я ненароком не восстановил свои данные сам».

В другом ролике (VLOG про спор с нами), представитель канала утверждает, что в комментариях на Ютубе мы признали, что наша компания поступила нечестно. Просто поставьте на паузу и прочитайте текст целиком, а не только выделенный кусочек, на скриншоте этого «признания». И сравните с тем что озвучено голосом.

Основная претензия с нашей стороны к авторам ролика

Речь даже не о том, что они полезли «разоблачать» даже минимально не разобравшись в тематике. Считаю, что люди, которые претендуют на то, чтобы проверять других на порядочность, должны как минимум сами эту порядочность демонстрировать.

Если вы кого-то публично обвинили в обмане, а потом оказалось, что основания для этого были, мягко говоря, спорными, порядочность подразумевает публично это признать. И извиниться.

Не промямлить это незаметно в другом ролике а сообщить так, чтобы это увидели все люди, которые видят несправедливые обвинения. Цитирую из первого ролика:

«у вас проблемы с порядочностью»

«у вас подпорчена репутация»

«и мелкий развод — это точно не про вас, а оно вон как оказывается»

Авторы канала, я не понимаю, как продемонстрировав такую «порядочность» вы планируете проверять кого-то на честность.

Ответы на часто задаваемые в комментариях вопросы

Q: Почему ваш юридический отдел не подал на них в суд, если уверены своей правоте?

A: Я который раз уже сталкиваюсь с тем, что люди считают нас какой-то мегакорпорацией. Мы — маленькая компания из десяти человек, в основном — технические специалисты. Крупнейшие российские компании нашего профиля — примерно того же размера. У нас нет юридического отдела и есть чем заняться. И ещё, мы не хотим присоединяться к нездоровой тенденции судебных разбирательств вместо открытых обсуждений.

Q: Почему специалист не может начать с каких-то более простых подходов, и затем постепенно усложнять?

A: Потому что это одна из основ профессионального подхода к восстановлению данных. Во многих случаях при наличии аппаратных проблем, у вас нет нескольких попыток. Перестраховываться — хорошая профессиональная привычка в нашей среде. Специалист, по возможности, сразу будет использовать наиболее безопасный подход, а не наиболее простой и дешёвый. Сравнивать с обычным компьютерным сервисом здесь нельзя. В случае недостатка «перестраховки» при ремонте ноутбука, в худшем случае, вы просто купите клиенту новый ноутбук и проблема будет решена. С данными такое не получится.

Q: Скрытые файлы — распространённая проблема. Ко мне часто с таким обращаются.

A: К вам — возможно, к нам — нет. Наиболее вероятная причина, скорее всего, в том, что у каждого «не продвинутого» пользователя компьютера, есть знакомый компьютерный мастер, или сервис, куда он обращается в случае подобных проблем. А к нам несут в ситуациях, когда «обычный» компьютерный мастер не помог. Либо восстанавливают самостоятельно R.saver’ом, либо что-то ещё, не знаю. Факт в том, что с такими проблемами люди не обращаются.

Q: Вы рекомендуете использовать R.saver, но ведь неопытные пользователи не смогут им воспользоваться.

А: Смогут и пользуются. Интерфейс в формате визарда, есть текстовые и видеоинструкции. Бесплатно консультируем по использованию. Лично консультировал по использованию человека, который не был знаком с концепцией файловых архивов. Пользователь, который столкнулся с необходимостью восстановления данных, как правило, с этими данными сам работал, используя какое-либо ПО. Таким образом, он имеет навык нажимания на кнопки. С учётом информационной поддержки, для использования сейвера этого достаточно.

Q: Рекомендовал самостоятельно восстановить данные сейвером один специалист, а фраза «а мастер хитёр, пытается оставить флешку, чтобы я ненароком не восстановил свои данные сам» сказана про другого.

A: У нас все специалисты поголовно рекомендуют при обращениях такого рода восстановить данные самостоятельно, воспользовавшись R.saver’ом. Поэтому Леонид знал, что им уже предлагали восстановить самостоятельно.

Q: А вдруг бы они пришли без предварительного звонка?

A: Не вижу смысла обсуждать гипотетические ситуации, которых мы на практике не наблюдаем. Не приходят к нам люди без звонка. Только те, кто к нам обращается регулярно, но они и так уже всё знают.

Q: Ок, намерения обмануть не было, но всё равно 4500 рублей за нажатие одной кнопки — это дорого.

A: При всём моём уважении, обсуждение цен к данной теме не относится. Наш прайс — это наше дело. Он открыто вывешен на сайте и стоимость называлась в строгом с ним соответствии. Считаю, что каждый специалист или компания вправе сами решать, за какую цену будут оказывать те или иные услуги. А для желающих сэкономить, выложен и рекомендуется к использованию бесплатный R.saver. Как правило, флешки попадают к нам в случаях, когда «нажатие одной кнопки» уже не помогло, потому такая цена. И делать отдельный пункт прайса под гипотетические задачи, с которыми к нам реально не обращаются — не видим смысла.

Второе лирическое отступление, немного моей личной паранойи

О том, почему у меня есть небольшие сомнения по поводу «неподкупности» авторов канала. Без пруфов.

Чуть больше полутора лет назад, бывший сотрудник одной из конкурирующих компаний, в приватной беседе рассказал нашему инженеру о том, что против нас планируется проведение компании в интернете, включающей в себя фейковые отзывы и видеоролики. Когда мне это передали, я только посмеялся, потому что это просто глупо. С рациональной точки зрения, намного эффективнее потратить те же усилия на собственное продвижение, а не «топить» кого-то конкретного из конкурентов, которых в общем-то много. Про моральную сторону даже не говорю. Решил, что максимум — это какой-то троллинг.

Однако через некоторое время, в итернете стали появлятся отзывы такого вида. В данном случае, я публично предложил автору отзыва 7 000 рублей только за то, чтобы мы убедились, что ситуация соответствует описанной им и он действительно к нам обращался. Автор, который в отзыве писал о своём сложном финансовом положении, на предложение не отреагировал и из обсуждения пропал.

Раньше такого не наблюдалось. В течение всех 15 лет нашей работы я лично изучаю каждую ситуацию, когда до нас доходит информация о том, что заказчик остался нами недоволен. В виде отзыва или как-то ещё. И могу сказать, что раньше такого не было. Отзывы такого рода стали появляться строго после «предупреждения».

Также появился ряд отзывов уже от реальных людей, которые после обращения к нам писали странные вещи, ставящие под сомнение компетентность наших специалистов. Выяснилось, что всем этим людям об этом рассказали в одной конкретной компании, куда они обратились после нас в попытке найти услугу дешевле. Им предлагали скидку и просили написать отзыв.

А вот теперь появилось и видео.

С нашей точки зрения, снятый ролик выглядит попыткой прицепиться хоть к чему-то чтобы выставить нас в негативном свете. Выкладываем бесплатный софт и уже много лет помогаем людям решать проблемы потери данных самостоятельно — написали об этом не так как следовало. Офис наш постарались в максимально неприглядном свете показать, это понятно любому, кто у нас бывал. И т.п.

Здесь, на Пикабу, было несколько комментариев о якобы имевшем место негативном опыте работы с нами. Авторы этих сообщений, на просьбы поделится своей историей взаимодействия с нами и как-то конкретизировать своё недовольство не отреагировали.

Поэтому у меня просьба. Если вы с нами работали и недовольны — не стесняйтесь пожалуйста поделится историей об этом, выведите нас «на чистую воду», прямо здесь, в комментариях, самое время. По возможности, с номером заказа. Или чем-то, с помощью чего мы можем убедится, что история действительно имела место. Можно в личку.

Если вы с нами не работали, но у вас подгорает и поэтому вы пишите такие комментарии — напишите, пожалуйста, из-за чего именно у вас подгорает, нам это не ясно.

Одна из причин, по которой эта история вообще стала возможной — слабое представление большинства людей о работе компаний нашего профиля. Даже у специалистов, работающих в смежных областях.

В результате нам раз за разом приходится рассказывать достаточно элементарные вещи. Знай их большинство людей — вопросов бы к нам не возникло.

Чтобы изменить эту ситуацию, планирую написать несколько постов по тематике восстановления данных. Вероятно это будет в не очень последовательном формате. И про отрасль в целом и про отдельные устройства и проблемы с ними в частности.

Мы не очень хорошо разбираемся в блоггинге/ютубе/интернет-срачах, поэтому будем благодарны за советы по поводу дальнейших наших действий в создавшейся ситуации.

Для желающих увидеть предшествовавшее обсуждение данной темы на Пикабу:

Когда так близко, но очень далеко! Восстановление данных! Samsung s8 plus.⁠ ⁠

Когда речь заходит о важных данных, то не важна сумма, важен сам результат.
А вот предысторий валом.
Некоторые решают послушать музыку через aux, колхозя проводами переходник и подавая 12в бортовой сети авто в телефон.
Кто то хотел сделать замечательную съёмку под водой.
Есть и обычные штатные случаи выхода из строя телефона просто так. Оно само:

Собственно вот сам брусок, из которого нужно достать данные:

Предыстория проста — попала вода. Много воды. Телефон не вкл.
Естественно отнесли в сервис на чистку и ремонт сначала в Тайланде, потом где то у нас.
Не смогли.
Спустя 2 года скитаний он у меня.
Трубку принесли в таком виде:

Как видно собирать не стали. Отпаяли микросхему памяти в надежде считать с неё данные.
Увы. Это технология UFS и сейчас мало программаторов, которые умеют читать этот тип памяти. Ладно прочитать — данные то шифрованы процессором и что бы их расшифровать, нужно запустить телефон и ввести код-пароль или графический ключ. А может и вовсе без пароля. Данные всё равно шифруются автоматически с 6 или 7 андроида. Точно не помню.
У меня есть программатор для чтения этого типа памяти но толку? Я могу проверить работоспособность памяти и на некоторых телефонах её увеличить. Скажем до терабайта.
Зачитаю:

Как видно раздел USERDATA зашифрован, но остальные разделы типа системы я могу почитать, увидеть файлы и даже извлечь их. Но это система и она мне не интересна.
Итак вернусь к реальности))
Телефон не подаёт вообще никаких признаков работы. ПК не видится, от блока питания нет потребления как и от зарядки.
Конечно. Половина телефона была в коротком замыкании, что видно по тому, как искали виновника:

Отсутствующие конденсаторы и резистор вокруг памяти.
Мелочи, но исправить надо. Очищаю припой оплёткой и готовлю место для памяти:

Далее паяльником и оловом добавляю немного припоя на места для smd компонентов:

Положу горстку кондюков, предварительно замотав процессор:

И запаиваю феном немного помогая пинцетом. Под натяжением припоя всё встаёт на свои места:

Не особо ровно, но лучше так, чем никак)))
Ошариваю память и устанавливаю на место:

Готово. Почти как с завода :ХD
Только трубка всё ещё не работает.
Смотрю дальше.
Отсутствующий диод на основной линии питания. Ничего интересного, сразу восстанавливаю:

Так же с отсутствующим контроллером быстрой зарядки:

На этом этапе подключаю к блоку питания напрямую для выявления утечек тока. На удивление всё чисто.
Подключаю к зарядке и там никого.
Подключаю к компьютеру и процессор телефона всё таки отдал команду на определение:

Это уже хорошо. Проц живой.
Значит тут по опыту отвал ОЗУ или нет инициализации памяти.
Снимаю оперативку:

Эту я сам запорол, оторвав один контакт посередине. Даже не знаю как это вышло. Оно само))) и взял рабочую с другого телефона:

Всё что серое — деградация заводской пайки. Со временем отваливается на любых топовых телефонах. В основном после падений образуются трещины в безсвинцовой пайки и они отваливаются и телефон перестаёт работать. Классика))
Подготавливаю микросхэму:

И ставлю обратно:

Но если честно это не помогло.
Пробегаюсь по типовухам.
Меняю контроллер заряда:

Снова мимо.
Меняю контроллер питания:

Опять никого.
По питаниям всё необходимое для запуска есть. Но вот что-то мешает.
Психую и заказываю из Китая трафарет для процессора для пересадки на рабочую плату. Месяц ехал. В марушкинском перекладывали с полки на полку 2 недели.
У нас я так и не нашёл нужного и качественного трафарета.
Сходил на почту, забрал и снова за работу.
Снимаю память и процессор:

Снимаю всё то же с рабочей платы:

Кстати антистатический коврик тоже был в той посылке)))
Подготавливаю микросхемы для пересадки:

Запаиваю на подготовленную рабочую плату:

И тупо запускаю с кнопки.

Процессор настроил калибровки на новый сенсорный хаб на плате. Перезапуск:

Тигор)))
Восстановление данных пройдёт успешно при правильном вводе пароля. Но это уже не мои заботы.
Дальнейшие восстановление телефона нецелесообразно, так как дисплей тоже оказался нерабочий(повредили при вскрытии и я использовал свой проверочный).
Человеку нужны были данные.
По времени работы, если бы я сразу сделал пересадку, а не пытался восстановить плату — 2 часа с наличием необходимых инструментов. Но без них это растянулось на полтора месяца.
На этом ремонте я приобрёл ещё немножко опыта, но так и не выяснил то, что мешало запуску на той плате.
Много телефонов приходят на восстановление данных, но к сожалению не каждый удаётся поднять.

Графический ключ был угадан после двух часов попыток. За 2 года и не такое забудешь))) Восстановлено 11gb информации.

Телефон кстати стал сильно греться после пересадки и возможно всё таки пробит процессор, поэтому верну рабочий комплект и буду экспериментировать с увеличением ОЗУ и ПЗУ на этой плате. Но это уже другая история.

На этом всё и.
Увидимся)))

ZIF SSD⁠ ⁠

Есть такой зверек, где применяется я не знаю. Работоспособность тоже неизвестна. Отдам самовывозом, ну или почтой за Ваш счет;)

Возможно ли восстановление данных с повреждённых пластин жёсткого диска?⁠ ⁠

Этот пост несёт минимальную степень матчасти, основные тезисы взяты из головы «как есть», не претендуют на точность, нужны только для минимального понимания принципов работы жёстких дисков. Чуть усложняя текст, я не могу остановиться и ухожу ближе к исследовательской работе, которую закончить смогу лет через 5-10, когда инфа будет ещё менее актуальна.

Написал я этот пост после очередного комментария с очень распространённым мифом:

Я уже и раньше опровергал этот миф в комментариях, но вопрос не перестанет быть актуальным никогда.

Вывод сделаю в начале статьи: устройство современных жёстких дисков настолько сложно, что при повреждении пластин (блинов, дисков), стоимость и сложность восстановления приближается к бесконечности. Пока что нет таких данных, для которых подобные работы были бы оправданы.

Почему же восстановление информации с повреждённых пластин практически невозможно?

Скажу сразу, слово «практически» я использую просто потому, что не все условия указал для вопроса. Так как если на пластине есть цилиндрическая царапина, то она считается повреждённой, но в некоторых случаях можно заставить диск «обойти» царапину и читать в оставшихся целых местах. Также в Японии (возможно уже не только там) умеют каким-то образом восстанавливать поверхность, где находится царапина, позволяя прочитать остальные данные с пластины (естественно, на месте царапины любые данные потеряны безвозвратно).

Начнем от простого к сложному: возьмём диск с одной головкой (то есть по факту там их всё равно две: одна — пишущая, вторая — считывающая) и одной пластиной, на которой используется только одна поверхность. Этим самым мы убираем с десяток-другой дополнительных сложностей.

Этот диск был в полностью исправном состоянии, имеется от него родной комплект головок, родная плата с родной ПЗУ.

Для ещё большей простоты, пусть это будет старая тошиба на 160 гб (2.5″, ибо 3.5″ — это уже хитачи). Особенность старых тошиб заключается в том, что вся информация о трансляции содержится в ПЗУ, то есть листы дефектов, таблица зонного распределения (хотя тут она не требуется) и т.д..

Этот диск разобрали, и сделали одну тонкую радиальную царапину (то есть от центра к краю диска). То есть теперь родными головами чтение невозможно, так как слайдер головки будет «спотыкаться» о царапину, и головка будет выходить из строя.

Потенциально в этом случае восстановление данных возможно, вот несколько вариантов:

1) «Залечить» царапину, то есть полностью убрать все борозды и пустоты, это теоретически возможно. Дальше потребуется удача, чтобы диск не срывался в стук от отсутствия некоторых сервометок. Тогда возможно восстановление данных с родными головками, но часть данных будет безвозвратно потеряна. Цена вопроса — сотни тысяч рублей, сроки — до года, думаю.

2) Полностью собрать информацию о намагниченности поверхности и с абсолютной точностью перенести её на новую такую же пластину, при этом выяснить, где находятся недостающие сервометки и записать их тоже. После этого новую пластину поместить в родной корпус и родной головкой прочитать данные.

Потенциально — возможно. Стоимость будет изменяться десятками миллионов рублей, время на работы — годы или десятилетия (так как подобного прибора для копирования намагниченности в данный момент не существует, насколько я знаю).

3) Полностью собрать информацию о намагниченности поверхности в цифровом виде. Разобраться с работой микропрограммы диска, определить алгоритм, по которому диск писал данные, после этого стараться из прочитанной копии достать хоть какие-то данные. Звучит очень легко, по факту же это сложнее, чем первые 2 варианта вместе взятые. Стоимость и сроки даже предположить не могу. Если был бы известен полный алгоритм работы микропрограмм диска — было бы проще значительно. Но эта информация закрытая, доступа к ней нет ни у кого, кроме производителя. Да и у производителей, как мне кажется, эта информация может быть уже удалена, как неактуальная.

На практике вероятность успешного восстановления в таком случае стремится к нулю, затраты и сроки на работу будут превышать ценность практически любых данных.

Это был описан один из самых простых случаев. Если будем усложнять — всё будет ещё хуже:

1) Диск другого производителя. Информация о трансляции будет храниться уже не в ПЗУ на плате, а в служебной зоне на поверхности пластин. Без этой информации будет невозможно восстановить большие куски данных целиком, так как съедет вся трансляция и будут лишние «вкрапления» мусорных данных. Это решается вручную, но слишком муторно и сложно. Проще говоря, цельные файлы восстанавливать уже не будут, скорее можно анализировать данные в «сыром» виде. Если речь идёт о базах данных или сильно фрагментированных данных — то результат восстановления будет крайне плохим.

2) Несколько поверхностей. Подключится проблема с зонным распределением. То есть уровень фрагментации данных будет ещё выше, ведь нужно знать переход записи с одной поверхности на другую. И этот переход делается не один раз на диск, а каждые сколько-то секторов. На картинке подробнее:

4) Большая плотность записи. Чем выше плотность записи — тем сложнее процессы записи и чтения данных на диске. Подключаются новые модули для изменяемой плотности записи (чем ближе к центру диска, тем меньше плотность записи), разное количество треков на головку (из-за отличий по параметрам головок), ещё большее количество дефектов, скрытых на заводе и т. д..

5) Пластины из стекла. Да, в большинстве дисков используются алюминиевые пластины с магнитным напылением. Но также встречаются диски и со стеклянными пластинами. На них любое механическое воздействие приводит к полному разрушению пластин на мелкие осколки.

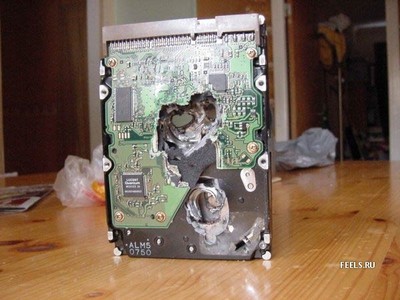

И это ещё речь о целых пластинах, но с царапинами. Если же пластина будет разделена на несколько частей, в ней будут отверстия, то сложность возрастает в разы. Я не знаю ни одного примера в нашем мире, когда удалось восстановить данные с сильно повреждённых пластин.

Какие дополнительные сложности существуют?

1) Данные не пишутся на диск «как есть», а проходят через специальный кодер, который изменяет данные. Это нужно, так как при чтении неизменяющихся данных (допустим, идёт подряд несколько сотен нулей), головка может потерять синхронизацию с треком.

2) При записи данных неизбежно будут возникать ошибки, поэтому без ECC (системы контроля чётности) данные будут некорректными. Хотя эта проблема и небольшая, потому что найти алгоритм для ECC довольно просто, как и область данных для него.

3) Современные жёсткие диски имеют ещё больше проблем для такого восстановления: черепичная запись (и дополнительные буферы для хранения временных данных, прежде чем они будут записаны на нужные сектора), комбинирование с твёрдотельными накопителями, шифрование данных и т. д..

Скоро попроще перепишу статью об устройстве жёсткого диска, о треках и зонах и о том, как данные на диск записываются.
