Какие инструменты и программы нужны для ремонта компьютеров?

Здравствуйте решил заняться ремонтом компьютеров, но не знаю точно что нужно брать с собой на вызов вот черновой набор:

Инструменты
1) набор отвёрток
2) post card(еще не купил посоветуйте наверное лучше универсальную и для стационарных и ноутбуков)
3) Тестер БП(тоже посоветуйте)
4) Мультиметр
5) Кисточки для очистки от пыли
6) пластиковый медиатор, палочки, карточки(для разборки ноутов и не только)
7) спикер
8) переносной DVD-ROM
9) USB-модем с безлимиткой
10) пара флэшек
11) универсальный БП для ноутбуков
Вроде все поправьте меня что еще нужно
P.S. А если не работает монитор как проверить что это он можно как то через смартфон через какой-нибудь переходник что скажете?

Программы
1) Жесткий диск с эмулятором DVD-ROMa типа Zalman
2) LiveUSB с программами (Посоветуйте и какие программы я сейчас пользовался MB2k10_6.0
3) Aida64
4) Memtest
5) Антивурусы
6) CClear
7) Cristal Disk
8) Victoria(не умею пользоваться, но разберусь)
9) дистрибутивы Windows all (Посоветуйте где есть торрент с оригинальными образами всех ОС даже XP sp1)
10) DriverPack(хорошо или плохо(если у тебя нет интернета))

Что еще нужно из программ?
И что вообще еще нужно?
И еще посоветуйте надежный интернет магазин где все для компьютеров можно купить и все качественно?

Компьютерные инструменты, необходимые для обслуживания компьютеров, устранения неполадок, обновлений и ремонта

Разумный компьютерный набор инструментов является обязательным, если вы серьезно относитесь к устранению проблем с оборудованием. Доступно много типов инструментов, но какие из них обязательны? Какие из них подходят для определенных типов устройств?

Наличие правильных инструментов не только ускоряет работу, но и делает ее более безопасной и предотвращает причинение большего ущерба и хаоса в процессе ремонта. Хорошие инструменты приносят большую точность и эффективность при ремонте компьютеров. Таким образом, будь то простая очистка или замена компонентов компьютера, наличие подходящих инструментов сделает ваши задачи быстрыми, удобными и эффективными. Однако лучшие инструменты для работы это то, что у вас уже есть ваши руки, глаза, уши и мозг! В сочетании с проверенным подходом к устранению неполадок вы уже на пути к тому, чтобы стать отличным специалистом по решению компьютерных проблем. Имея это в виду, вот наше руководство по инструментам, которые важно иметь под рукой при работе на компьютере. В этом наборе обязательно найдется инструмент, который поможет исправить как простой, так и самый сложный ремонт.

Краткое содержимое статьи:

Какие инструменты нужны для ремонта компьютера или ноутбука!

Отвертки

Вы не можете выполнять какие-либо задачи по обслуживанию компьютера без отверток. Существуют различные типы винтов и отверток для их использования. Некоторые отвертки поставляются с фиксированными головками, другие со сменными головками.

Наиболее распространенным типом, используемым для компьютерных корпусов и крепления внутренних карт расширения к материнской плате, является отвертка / винт с головкой Phillips. Головка винта имеет форму X или креста для дополнительного крутящего момента, что облегчает их вращение и ослабление или затягивание. На изображении ниже показаны распространенные типы винтов и отверток.

Во многих современных компьютерах используются винты Phillips. Старайтесь иметь в своем распоряжении отвертки различных размеров и длин. Размер винта может варьироваться. Чем длиннее отвертка, тем легче ослабить более тугие винты (да, всегда есть один с резьбой или намного более тугой, чем все остальные!). Они также полезны для труднодоступных мест.

Если вы планируете работать на ноутбуке, они обычно используют винт меньшего размера. Для этого вам понадобится ювелирная отвертка Philips или модель размером 3 мм. Эта намного меньшая версия подойдет для крошечных винтов. Некоторые компании используют застежку Torx в виде заостренной звезды, но обычно пользователь не должен снимать ее.

Отвертки с храповым механизмом — популярный выбор среди ИТ-специалистов для набора компьютерных инструментов. У них часто есть место в верхней части рукоятки, чтобы держать винты для легкого доступа. Отвертка с храповым механизмом позволяет изменить положение руки для еще одного оборота (будь то затягивание или ослабление винта), не снимая головку отвертки с самого винта. Просто поверните запястье (против) по часовой стрелке.

При использовании отвертки без храповика давление на головку винта для выполнения следующего оборота ослабляется (или головка отвертки временно снимается с винта). Это то, что часто приводит к тому, что винты выпадают из отверстий, когда вы впервые пытаетесь их затянуть.

Плоскогубцы и кусачки

Плоскогубцы имеют длинный тонкий «клюв», который дает вам доступ к множеству мест, недоступных вашим пальцам и даже вашей магнитной отвертке. Помогут вытащить застрявший разъем Molex, снять стойки материнской платы и добраться до труднодоступного места, чтобы выкрутить винт.

Не прикасайтесь к электрическим цепям для вашей безопасности и целостности аппаратных компонентов.

Рукоятки и изогнутые части на внешней стороне лезвия кусачек обеспечивают больший контроль при разрезании кабельных стяжек или хомутов. Вы перемещаете резак в нужное положение, используя изгиб лезвия, а затем с помощью рукояток выполняете чистый разрез, не повреждая провода. Не рекомендуется использовать нож или другое лезвие для разрезания кабельных стяжек! Вы хотите избежать травм и повреждения проводки в процессе.

Пинцет

Самый разочаровывающий аспект сборки компьютера — это уронить винт внутрь корпуса, особенно если он закатывается в самый узкий угол, и вы не можете до него дотянуться. Пинцет полезен при работе в узких местах или для извлечения потерянного винта внутри корпуса компьютера.

Еще одна область, где они удобны, — удаление перемычек с материнских плат и дисководов. Иногда действительно могут помочь небольшие захватные устройства, которые представляют собой набор небольших проводов в виде когтей. Плунжер в верхней части устройства открывает и закрывает захват, чтобы легко подобрать винт в узком месте.

Обжимные клещи для обжима/отрезания/зачистки кабеля

Используются для изготовления новых сетевых кабелей, но и для замены поврежденных разъемов RJ45 на существующих кабелях. Обжимные станки каждый раз обеспечивают идеальное обжатие разъемов RJ11/12 и RJ45.

Инструмент для зачистки кабелей для передачи данных

Если вам когда-либо приходилось зачищать сетевой кабель, чтобы вставить вилки RJ45, то вы знаете, насколько это болезненно. Используется для зачистки кабелей передачи данных UTP и STP диаметром от 4,5 до 10,0 мм. Лезвия из специальной инструментальной стали, закаленные в масле, с покрытием TiN.

Светодиодный фонарик

Фонарик может быть очень удобен, когда вы пытаетесь заглянуть в темный компьютерный корпус, за стойку или отыскать винты. Многие смартфоны имеют подсветку, но если вы профессионал, вам нужно иметь специальную подсветку в наборе инструментов для ремонта ПК.

Антистатический ремешок на запястье

Статическое электричество может привести к серьезному повреждению электрических компонентов из-за коротких высоковольтных вспышек разряда. Самый простой способ справиться с этим риском — использовать заземляющий браслет. Этот инструмент, как правило, представляет собой ремешок с металлическим контактом, прикрепленным к проводу, который вы прикрепляете к внешней металлической детали, чтобы помочь снять статический заряд, который может накапливаться на вашем теле.

Кабельные стяжки (хомуты)

Использование небольших пластиковых стяжек может сделать всю разницу между путаницей проводов и профессионально выглядящей сборкой. Организация кабелей в жгуты или прокладка их по определенным путям может иметь два основных преимущества.

Во-первых, это значительно облегчит работу внутри корпуса. Во-вторых, это может помочь в воздушном потоке внутри компьютера. Также доступны некоторые многоразовые варианты, такие как ремни с крючками и петлями и идеи для больших внешних кабелей.

Запасные компьютерные винты

Винты постоянно выпадают из ПК, поэтому я всегда ношу с собой запасные.

Чистящее оборудование и расходные материалы для внутренней чистки компьютера. Как правильно очистить компьютер, не сломав и не повредив его водой, и т. д.

Изопропиловый спирт (99%)

Изопропиловый спирт, вероятно, является одним из самых важных чистящих средств для компьютера. Это высококачественный медицинский спирт, который можно найти в большинстве аптек. Он отлично справляется с очисткой термических соединений, не оставляя следов, которые могут повлиять на будущие соединения. Обычно используется спирт на процессоре и радиаторе, чтобы убедиться, что они чистые, прежде чем соединить их вместе. Это также может быть полезно для очистки контактов, которые начали корродировать. Обычно он используется в сочетании со следующей парой элементов.

Безворсовая ткань

Ворсинки и пыль могут вызвать множество проблем внутри компьютеров. В частности, они накапливаются внутри корпуса и оседают на вентиляторах и вентиляционных отверстиях. Эти загрязнения будут напрямую влиять на поток воздуха внутри компьютера и могут привести к перегреву и выходу из строя компонентов. Он также может вызвать короткое замыкание, если материал является проводящим. Использование безворсовой ткани для протирки корпуса или компонентов поможет предотвратить скопление пыли.

Ватные тампоны

Для небольших трещин и труднодоступных поверхностей может пригодиться ватная палочка. Будьте осторожны при использовании ватных палочек. Если ватная головка слишком свободна, волокна могут попасть внутрь компьютера, где могут возникнуть проблемы. Этот инструмент лучше всего использовать только для очистки открытых контактов или общих поверхностей.

Баллончики со сжатым воздухом

В большинстве компьютерных магазинов продаются баллончики со сжатым воздухом, которые можно использовать для выдувания пыли из таких деталей, как блок питания. Однако они не являются идеальным решением, потому что они, как правило, просто рассеивают пыль, а не удаляют ее. Как правило, лучше всего использовать пылесос, поскольку он убирает пыль с компонентов и из окружающей среды.

Специально разработанные компьютерные пылесосы или воздуходувки хороши, но стандартный домашний пылесос с приличным набором насадок для шлангов может работать так же хорошо.

Если условия жаркие и сухие, избегайте использования пылесоса, он может генерировать много статического электричества.

Регулярно очищая компьютер, например, каждые 6 месяцев или год, ваш компьютер будет реже перегреваться, что может привести к более раннему выходу компьютера из строя из-за перегрева.

Материал термоинтерфейса

Полисинтетическая термопаста Arctic Silver 5, на наш взгляд, одна из лучших термопаст на рынке. Используется в основном для решения проблем с теплом.

Кабели и адаптеры

Универсальный адаптер переменного тока для постоянного тока 15 В 24 В, зарядное устройство для ноутбука

Набор инструментов для ремонта компьютера будет неполным без надежного универсального адаптера питания. Используемые в основном для ноутбуков, они обычно поставляются с набором адаптеров/разъемов и переключаемыми вариантами напряжения в соответствии с маркой/моделью вашего ноутбука. Чтобы определить напряжение и размер используемого разъема, обратитесь к руководству по эксплуатации устройства. Кроме того, некоторые адаптеры зависят от марки и модели ноутбука, например, Dell или MacBook Pro.

Стандартный кабель-адаптер

Для работы с настольными устройствами целесообразно иметь пару стандартных проводов с предохранителем в составе набора инструментов для ремонта компьютера. Эти кабели также полезны для питания мониторов, так как они часто используют кабели одного и того же типа.

2x 4-контактных разъема для PCI Express 8-контактный внутренний кабель питания

На рынке доступно множество различных типов внутренних преобразователей блоков питания (PSU).

Например, в настольное устройство устанавливается новая материнская плата, но исходный блок питания имеет другой разъем, необходимый для питания материнской платы. Другим примером является замена неисправного блока питания на более старом устройстве, не имеющем нужного разъема Molex для питания видеокарты PCI Express (2.0).

Эти типы адаптеров также полезно иметь как часть набора инструментов для ремонта вашего компьютера для увеличения количества доступных разъемов питания, особенно в устройствах с большим количеством внутренних компонентов или при использовании компонентов для тестирования оборудования, таких как POST.

Преобразователь USB 3.0 в SATA/IDE

USB SATA Adapter — это бескорпусное решение, которое делает замену жестких дисков проще, чем когда-либо прежде. Получиться плодключить любой 2,5-дюймовый или 3,5-дюймовый жесткий диск Serial ATA/SATA, твердотельный накопитель (SSD) или настольный 5,25-дюймовый CD/DVD-R/RW извне к компьютеру через свободный порт USB 3.0. Идеально подходит для восстановления данных с дисков внутри мертвых ПК и проверки дисков, которые лежат без дела.

Соединительный кабель CAT6

Патч-кабель, тем лучше, особенно при попытке подключиться к удаленному настенному порту или коммутатору. Максимальная длина кабеля Cat6, которую вы можете использовать, составляет около 100 метров, хотя при определенных обстоятельствах она может быть меньше.

Портативная память, которая не перегружает набор инструментов для ремонта компьютера. Дисковые адаптеры

Комплект адаптера USB-SATA/IDE с адаптером питания для дисков SATA или IDE 2,5/3,5/5,25 дюйма

Адаптеры для жестких дисков абсолютно необходимы для набора инструментов для ремонта вашего компьютера. Жесткие диски часто выходят из строя по целому ряду причин — износ или скачок напряжения, и это лишь некоторые из них.

Иногда приходится подключать жесткие диски настольных компьютеров к ноутбукам через USB-порты, чтобы делать резервные копии данных или передавать большие объемы данных между устройствами. При использовании внутреннего диска во внешней емкости убедитесь, что вы заземлены, и будьте осторожны при маневрировании с устройством. Вы хотите избежать короткого замыкания и сделать жесткий диск бесполезным.

Портативный внешний жесткий диск емкостью 2 ТБ или больше

Портативный жесткий диск может быть полезен, когда флэш-накопителя недостаточно. В основном используется для передачи и хранения больших файлов. Как профессионал, важно иметь большое хранилище, например, на 4 ТБ, потому что с огромным объемом памяти, потребляемой файлами данных, изображениями и видеофайлами, даже накопитель на 2 ТБ может быть израсходован довольно быстро, но то, что вы покупаете, зависит от ваших потребностей.

Флэш-накопитель USB 3.0 емкостью 64 ГБ или больше

USB-накопители бывают разных размеров и уровней безопасности/шифрования (AES-256 для тех, кто заинтересован). Каждому специалисту нужна флешка. Используется для хранения всех переносных приложений и обновлений программного обеспечения, а также для хранения временных файлов.

Тестеры блоков питания и мультиметры для проверки источников питания компьютера. Инструменты тестирования мощности, которые можете использовать для проверки источника питания компьютера.

Тестеры, описанные в этой статье, предназначены для тестирования внутренних компонентов оборудования. При устранении неполадок полезно иметь подходящее оборудование, которое помогает точно определить и официально диагностировать проблему. Хотя поиск и устранение неисправностей аппаратного обеспечения обычно может быть трудным шагом, считаем его наиболее важным аспектом вычислений.

Цифровой мультиметр (мультитестер)

Мультиметр — это расширенная форма проверки мощности для обычных пользователей компьютеров. При правильном использовании мультиметры показывают, например, правильно ли работает ваш источник питания и находится ли электрическое выходное напряжение в допустимых пределах.

После того, как ваш блок питания или другое оборудование будут протестированы, они могут быть либо исключены как причина вашей проблемы, либо подтверждены как виновник. В случае подтверждения их можно легко заменить.

Детектор напряжения (тестер напряжения)

Детекторы напряжения или тестеры — отличный инструмент для определения того, находится ли провод под напряжением или нет. Они намного безопаснее мультиметров для начинающих тестировщиков кабелей, но предоставляют только основную информацию. Чтобы использовать, вы просто включаете и направляете наконечник зонда на рассматриваемый кабель.

Перед началом тестирования убедитесь, что на рассматриваемый компонент подается питание, например, если вы тестируете кабель блока питания, убедитесь, что блок питания подключен и включен. Использование детектора напряжения — хороший первый шаг при устранении неполадок с питанием, и его следует включить в набор инструментов для ПК.

Тестер блока питания (БП)

Тестер блока питания (PSU) имеет несколько портов для тестирования различных разъемов, включая материнские платы и жесткие диски. Тестеры блоков питания просты в использовании. Используется для быстрой проверки источника питания на наличие проблем и подает звуковой сигнал при обнаружении каких-либо отклонений. Он также может проверить соединения питания Molex, PCI-E и SATA.

Тестер самотестирования при включении питания (POST)

Адаптер Power On Self Test (POST) является неотъемлемой частью набора инструментов для вашего ПК. Он используется для тестирования материнской платы, ЦП, ОЗУ, интегрированной видеокарты и других внутренних аппаратных компонентов (но НЕ блока питания, для которого требуется другое устройство для тестирования).

Кабельный тестер

Кабельный тестер — еще один важный предмет в вашем наборе инструментов для ПК. Хотя сегодня все больше устройств поддерживают беспроводную связь, по-прежнему существует огромный спрос на проводное сетевое подключение, такое как доступ через маршрутизатор к Интернету (или интернет-провайдеру) и некоторые старые сетевые периферийные устройства, такие как принтеры.

• RJ45 (кабели Ethernet — наиболее распространенный тип кабеля для маршрутизаторов и т. д.);
• RJ11 (Старые аналоговые телефонные кабели);
• ISDN (цифровая сеть с интеграцией служб, которая является устаревшей формой подключения к сети).

Лучший набор инструментов для ремонта компьютера — это, в конечном счете, тот, который вы создаете сами. Как компьютерный специалист, вы должны всегда иметь под рукой нужные инструменты для ремонта комптехники в своем «наборе инструментов для ремонта компьютеров», чтобы эффективно выполнять свою работу. Поэтому внимательно прочитайте наш список компьютерных инструментов, сверьтесь с вашим собственным комплектом для ремонта ПК и купите все, что вам нужно.

Оборудование сервисного центра по ремонту цифровой техники ⁠ ⁠

Расскажу чем мы пользуемся во время ремонта и что для чего необходимо. Рекламы не будет, как и ссылок. Знаю что этого здесь не любят.

Самый важный паяльник в сервисе. Weller WD1M с рукояткой WMRP. Данный паяльник выполнен в виде ручки со сменными картриджами. В картриджи встроен индукционный нагреватель, прогревающий кончик жала до рабочей температуры за 5-7 секунд. Сам блок ничем не примечателен и универсален(поддерживает около 10 видов паяльников).

( Блок на заднем плане)

Паяльник же выполнен в виде авторучки. Мощность 40Вт. Жала меняются на горячую за пару секунд и имеют всем знакомый тип коннектора — 3,5 джек. В паяльник встроен датчик холла и при установке его на подставку — автоматически отключается нагреватель.

(Паяльник в сборе и сменные насадки. Ватная палочка для масштаба)

Второй паяльник имеет такой же блок WD1M, правда достался он нам из США и работает от напряжения 110В. Пришлось для него купить старый советский трансформатор 220В>110В максимальной мощностью 800Вт.

(Паяльник WP80 и блок WD1M)

С данным блоком мы используем менее расторопный керамический паяльник, мощностью 80Ватт. Данный инструмент используется для пайки крупных разъёмов и снятия старого припоя с плат ноутбуков.

(Жало паяльника WP80. Палочка так же для масштаба)

Следующий инструмент — паяльные станции(фены). Мы не стали заморачиваться с выбором китайских фенов и купили два проверенных Baku 702B. Данные фены зарекомендовали себя с хорошей стороны. Работают у нас уже больше 5 лет без каких либо поломок. Для удобства на одном фене стоит круглая насадка диаметром 5мм, а на другом 2мм. Купив станции — родные паяльники от них были выкинуты сразу, т.к с Weller они не идут ни в какое сравнение.

(Сверху вниз — блок питания 30В, 5А и 2 паяльные станции Baku 702B)

Далее у нас не менее важный инструмент, глаза мастера — микроскоп. Изначально мы использовали отечественный МБС-9, но после получения из Тайланда микроскопа Olympus SZ3060, МБС был отложен на полку и спустя 2 года был продан. К Олимпусу мы приделали советский штатив от фотоувеличителя «Ленинград 6У», который подошёл практически без доработок.

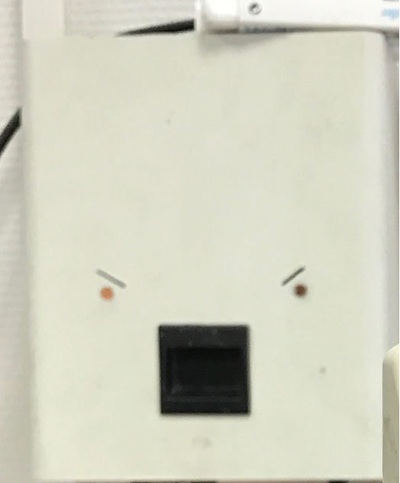

(Olympus SZ3060 и злой осветитель Illumination Technologies 2900 на заднем плане)

С осветителем история вышла куда более интересная. Он был заказан из США с входящим напряжением 110-250В, то есть подходил под наши сети без переделки. Спустя пол года с ним начались проблемы — перегорали лампочки(а они там специальные 24В 150Ватт) и горели выходные транзисторы на плате трансформатора. Было решено выкинуть всю начинку и подобрать похожий блок питания из имеющегося барахла. На удивление ответ был найден быстро — отлично подошёл блок питания от ноутбука HP 21В 180Ватт, за что и был сразу установлен в недра металлического корпуса осветителя. После мы с ним проблем не знали, кроме замены ламп по сроку службы. Кстати, срок службы этих ламп даже производитель заявляет как 100-150 часов, поэтому в запасе всегда имеем 3-4 лампочки. Свет из блока осветителя направлен в узкое отверстие, куда вставлен световодный шланг, установленный на микроскоп.

(Вид кольцевой подсветки с работающим осветителем)

(Подгнивший коннектор дисплея iPhone 5S в микроскопе)

Помимо оборудования на каждом столе не обойтись без кучи инструментов. Есть отвертки, которые вы вряд ли когда либо встречали в жизни — 3 вида Pentalobe, 3 луча Panasonic, трехлучевая отвертка для iPhone 7.

(Один из держателей инструмента. Любопытные найдут на нем тестер для АКБ iPhone и кримпер RJ-45)

Куда же в сервисном центре без паяльной станции для замены чипов ноутбуков. У нас это самоделка из Украины, напоминающая отдалённо Термопро. Нижний нагреватель — ИК, верхний — ИК, немецкая керамика. Несмотря на то, что прибор самодельный — имеется контроллер температуры низа и верха. Для наших нужд, а это 3-4 чипа в неделю её вполне хватает. Иногда можно и пирожки разогреть =).

(Паяльная станция для ноутбуков)

Среди прочих инструментов можно выделить дремель с шарашкой. Им лечатся загнутые углы после падения. Чаще всего это айфоны и айпады. Если не выточить угол до нормального состояния, то новое стекло может лопнуть от сжатия корпусом.

(Шарошка и дремель на фоне)

По программой части всё стандартно. Обычный компьютер на семёрке и набор программаторов. Каждый программатор нацелен на разные работы, например z3x — прошивка и восстановление IMEI самсунгов, ipbox v2 — прошивка NAND памяти айфонов и айпадов. Easy JTAG — прошивка памяти почти всех современных смартфонов, а так же извлечение данных из устройств, не подлежащих ремонту. TL866 — прошивка всех типов eeprom и spi памяти, куда входят все модели ноутбуков, а так-же макбуки.

(Слева направо по порядку — RiffBox, IPbox v2, Easy JTAG, TL866, z3x box, UFS, перемотанный изолентой Infinity Box и тестер-зарядка для аккумуляторов всех типов IMAX B6)

Перейдём к оборудованию, необходимому для переклейки стёкол на модульных экранах.

В первую очередь нам необходимо срезать старое стекло с экрана. Делается это с помощью вакуумного сепаратора с функцией нагрева. Верхняя панель нагревается и вакуумирует дисплей, для удобства срезания стела, а боковые — для фиксации телефона при разборе или сложной срезке стекла, где верхняя часть сепаратора не подходит. Стекло срезается молибденовой струной, толщиной 0.02мм.

Далее у нас представлены 2 станка, левый используется для снятия и установки рамок на iPhone(горячий пресс), а правый для срезания остатков клея или поляризационной плёнки. Всё это тоже происходит под нагревом.

(Станки — «рамкователь» и «срезатель»)

Ещё один необходимый станок — ламинатор плёнок. Предназначен для нанесения поляризатора и OCA клея на стекло или дисплей. Работает на вакууме.

После подготовки экрана к склейке со стеклом заготовка кладётся в вакуумный пресс и запрессовывается при отрицательном давлении. После запрессовки заготовка кладётся в автоклав, который создаёт положительное давление в 7атм, что приводит к удалению оставшихся после пресса пузырьков воздуха между стеклом и дисплеем.

(Ламинатор — сверху, автоклав — снизу)

После автоклава дисплей готов к установке в рамку(если того требует процесс) и окончательной сборке.

Если будут какие вопросы — задавайте, постараюсь ответить.
