Уменьшение полигональности 3D моделей с помощью Autodesk 3Ds Max и Rhinoceros
Иногда в работе приходится сталкиваться с 3D моделями, имеющими излишнюю полигональность. Это может произойти по следующим причинам:
• Модель получена в результате сканирования
• Модель создана в таких программах как Zbrush, Maya и т.п
• Автор при экспорте в STL по какой-то причине задал наивысшее количество полигонов
В результате при работе с такой моделью мы имеем следующие проблемы:
• Сложность ее редактирования. Например, разделения на части или объедение с другой моделью
• Увеличение времени загрузки модели в слайсер. В некоторых слайсерах до сих пор есть ограничение на количество полигонов 3D моделей.
• Увеличение времени слайсинга.
Рассмотрим способы уменьшения количества полигонов 3D моделей с помощью Autodesk 3Ds Max и Rhinoceros.
Начнем с Autodesk 3Ds Max.
Запускаем 3Ds Max и вызываем команду Import.
В появившемся окне снимаем все галочки(иначе процесс импорта возможно будет очень долгим). Особенно замедлить процесс импорта могут операции Weld(слияние вершин) и Unify Normals(выравнивание нормалей).
При переходе в каркасный режим отображения можно увидеть что количество вершин в 3D модели завышено в несколько раз.
В стеке модификаторов вызываем модификатор Prooptimiser. При желании можно воспользоваться старой версией модификатора под названием Optimise.
Нажимаем на кнопку Calculate(расчет). После просчета можно будет увидеть количество вершин в модели и уменьшить их в процентном соотношении(100%- текущее количество вершин в модели). Модификатор показывает количество вершин до и после применения модификатора.
Иногда 3D модель представляет собой облако вершин и при уменьшении количества вершин возможен глюк как на рисунке.
Для исправления необходимо перед нажатием на кнопку Calculate поставить галку у параметра Merge vertices(объединение вершин).
Это замедлит процесс просчета, но в результате получится модель, как на рисунке.
Уменьшайте количество полигонов до тех пор, пока это не будет влиять на форму объекта. Так в примере при уменьшении до 10%(в 10 раз) форма почти не меняется, а при уменьшении до 3%(в 33 раза) видны изменения.
Рекомендую преобразовать 3D модель в Editable Poly перед дальнейшей работой.
Теперь давайте запустим Rhinoceros.Открываем файл с 3D моделью (stl входит в перечень поддерживаемых файлов). По уже понятным нам причинам в появившемся окне убираем все галки
После окончания импорта 3D модель появится в видовых экранах.
Запускаем команду Reduce Mesh(уменьшение полигонов).
В появившемся окне указываем количество процентов, на которые нужно уменьшим 3D модель. Можно регулировать точность операции(при этом увеличивается время просчета).
Для 3D модели как в примере рекомендуется вначале применить команду
Weld(слияние вершин)
После этого уже не составит труда разделить модель и распечатать на 3D принтере
5 модификаторов, меняющие количество полигонов 3ds Max
По своей сути сетка — это набор полигонов. В 3ds Max вы можете управлять единичными полигонами или их группами. Но некоторые модификаторы позволяют пойти дальше и работать целиком со всей сеткой.
Ниже будут рассмотрены 5 модификаторов, которые можно поделить на 2 типа:
- делают сетку более плотной, увеличивая число полигонов (TurboSmooth, Tessellate)
- делают сетку менее плотной, уменьшая число полигонов (Optimize, ProOptimizer)
Отдельно стоит выделить модификатор Quadify Mesh, так как он может работать в обе стороны. Все модификаторы можно найти в Modify – Modifier List и найти по названию (можно ввести название текстом).
Так как число полигонов изменяется, то его понадобится отслеживать. Чтобы увидеть, сколько в сцене полигонов, нужно нажать клавишу «7» или включить функцию Views – xView – Show Statistics.
Выбрать элементы для подсчета можно в окне Viewport Configuration – Statistics. Там можно выбрать полигоны (Polygon), треугольники (Triangle), ребра (Edge), точки (Vertex), число кадров в секунду (Frames Per Second). Также есть выбор, на каких объектам считать: на всех (Total), на выбранных (Selection), одновременно на всех и на выделенных (Total + Selection).
1. TurboSmooth
Turbosmooth крайне простой модификатор, который сглаживает объекты. Но его преимущество перед Smooth или OpenSubdiv в том, что сглаживание производится добавлением новых полигонов и изменением их положения. Хотя, возможности указанных модификаторов частично присутствуют, но рассматривать их мы не будем.
Главный параметр – Iterations. Чем он выше, тем больше полигонов и более сглаженный объект. Часто этот модификатор используют для более тонкой доработки объекта, которая требует больше полигонов, чем грубая форма. Однако не стоит ставить слишком высокое значение. Из-за этого сцена может зависнуть.
2. Tessellate
Tessellate выполняет схожую с TurboSmooth функция, но несколько иначе. Прежде всего, он имеет 2 типа построения новых ребер на сетке: на основе треугольных «фейсов» (Face) или полигонов (Polygons).
Пункты Edge и Face-Center позволяют менять тип построения сетки, но Edge используется чаще. В отличие от TurboSmooth, сглаживания почти не происходит, сетка просто уплотняется. Параметр Tension чем-то похож на сглаживание. Но при больших значениях сглаживается только часть объекта, другая становится более жесткой. Параметр Iteration влияет на плотность сетки: больше число — больше полигонов. Но, если нужно уплотнить сетку сильнее, чем при Iteration = 4, придется добавить еще один такой же модификатор.
3. Optimize
Модификатор Optimize облегчает сетку, в отличие от модификаторов выше. Самым важным параметром является Face Thresh. Именно его значение показывает, насколько сильно будет уменьшено количество полигонов в процентах. Остальные параметры позволяют более тонко настраивать оптимизацию. В самом низу показано, сколько было точек и фейсов и сколько стало.
Модификатор достаточно полезный, но обладает большим недостатком – большая часть квадратов превращается в треугольники. Из-за этого дальнейшая работа с объектом очень усложняется.
4. ProOptimizer
Принцип работы ProOptimizer очень схож с Optimize, но более автоматизирован. Он не имеет различных параметров настройки новых граней, из-за чего оптимизация менее гибкая. Но сам объект после оптимизации лучше сохраняет форму при меньшей трате времени на настройку. Лучше всего это будет видно на сложных объектах.
В разделе Optimization Level находятся все главные параметры и информация. Сначала вы должны рассчитать оптимизацию кнопкой Calculate, а затем поменять количество точек до результата, который вас устроит. Statistic (Before / After) показывает, на сколько было уменьшено число точек и «фейсов».
Стоит помнить, что чем ниже количество точек во время оптимизации, тем сильнее ломается геометрия объекта. А значит, тем хуже он будет выглядеть.
5. Quadify Mesh
Инструмент Quadify Mesh уникален тем, что он работает не на основе существующей сетки объекта, а создает новую. По простоте он не уступает ни одному перечисленному выше модификатору. Ведь он имеет всего один параметр! Quad Size % отвечает за размеры квадратов, которые будут строиться на объекте. Значение это в процентах и рассчитывается относительно размера объекта. Значения изменяются от 0,2 до 100.
Модификатор очень хорош тем, что старается создать наиболее правильную топологию из прямоугольников. Особенно на углах объекта. Но не всегда получается автоматически создать только квадраты. Поэтому иногда на новой сетке можно встретить треугольники. Бывает и так, что модификатор может делать сетку крайне плохо. В таких ситуациях устоит уменьшить значение Quad Size %.
Каждый из этих инструментов крайне сильно облегчает моделирование, но не стоит ими злоупотреблять. Иногда создание топологии вручную с помощью самых обычных инструментов Cut и Connect может дать лучший результат.
Уменьшаем количество полигонов модели в 3d max
Бывает так, что нам нужно упростить модель. Делается это, например, чтобы облегчить сцену, оптимизировать работу с объектом, или же модель изначально была создана в сторонних программах, или автор модельки при экспорте задал наивысшее число полигонов. В уроке рассмотрим 3 модификатора: Optimize, ProOptimizer, Multires.
Совет: нажмите клавишу «7», чтобы во вьюпорте отображалась информация о количестве полигонов и вершин объекта.
Модификатор Optimize
Выделяем нашу модель. Заходим в Модификаторы, в раскрывшимся списке выбираем Optimize.
Задаем нужные значения в опциях модификатора.
- Fase Thresh — отвечает за разбиение граней;
- Edge Thresh — разбивает ребра;
- Max Edge Len — задает максимальную длину ребра;
- Auto Edge — включает режим автоматической оптимизации;
- Bias — задает количество полигонов.
Играя со значениями этих параметров мы уменьшаем количество полигонов. В режиме Realistic (Shift+F3) визуально оцениваем нужную гладкость модели.
Конвертируем модель в Editable Poly (ПКМ по вьюпорту — Convert to. ), переходим в Object Properties и смотрим параметр Faces (вкладка General). Он показывает количество полигонов модели. С помощью Optimaze можно сократить число полигонов на несколько тысяч без потери качества модели.
Модификатор ProOptimizer
Там же в Modifier List находим модификатор ProOptimizer. Рассмотрим на примере любимого чайника с намеренно завышенным числом сегментов. Применяем к объекту модификатор. Жмем рассчитать (Сalculate). Указываем на сколько в процентах мы хотим упростить объект (Vertex %) или задаем определенное количество вершин (Vertex Count). Чуть ниже мы видим статистику, где указано количество полигонов до и после модификации.
Конвертируем чайник в Editable Poly. Модификатор применился. Сравним два чайника: исходный и с примененным модификатором. Видим, что визуально модель не изменилась, но число полигонов на втором объекте в разы ниже.
Модификатор Multires
Также применяем модификатор через Modifier List. Жмем Generate. Задаем параметры нашего чайника.
- Vert Percent — процентная доля вершин;
- Vert Count определяет количество вершин;
- Fase Count показывает нам число вершин после оптимизации;
- Max Fase — до оптимизации.
Это три простых способа оптимизировать модель без потери качества с помощью стандартных модификаторов 3д макс. Пробуйте и у вас обязательно все получится!
Делитесь с друзьями статьей и ищите остальные ну ооочень полезные советы в нашей группе Вконтакте.
Как уменьшить полигоны в 3d max
Сейчас существует два общепринятых типа моделирования — высокополигональное и низкополигональное. Соответственно, различаются они количеством полигонов в создаваемой модели. Однако даже при выполнении определенных работ первого варианта пользователь стремится к уменьшению численности полигонов, не говоря уже о сторонниках low poly, что позволяет оптимизировать фигуру или персонажа. Полигонами называет единицу геометрической фигуры (чаще прямоугольник или треугольник), с помощью которых и создаются объекты. Уменьшение их количества приведет к более удобному управлению и дальнейшему взаимодействию с фигурой. Сегодня мы хотим рассмотреть доступные варианты подобной оптимизации в известной многим 3ds Max от компании Autodesk.
Уменьшаем количество полигонов объекта в 3ds Max
Выполняемая далее операция будет осуществляться на примере использования стандартных и дополнительных утилит, ведь задача заключается в уменьшении полигонов на уже готовой фигуре. Если вы только собираетесь разрабатывать модель и заинтересованы в использовании минимального числа соединений, просто избавляйтесь от ненужных по мере рабочего процесса. Мы же переходим к обзору модификаторов и плагинов.
Способ 1: Модификатор Optimize
Первый способ заключается в применении модификатора Optimize, который призван разбивать грани и ребра, а также имеет один параметр, отвечающий за количество полигонов. В некоторых случаях он станет идеальным решением для оптимизации, а происходит она следующим образом:
Теперь давайте более детально обсудим все значения, которые вы можете изменять в модификаторе Optimize для уменьшения полигонов объекта:
Как видите, стандартный программный модификатор Optimize работает достаточно хорошо. От пользователя требуется изменить всего несколько значений, чтобы достичь желаемого результата. Однако годится к применению Optimize не всегда. Из-за этого мы советуем ознакомиться и с другими доступными вариантами.
Способ 2: Модификатор ProOptimizer
Еще один стандартный модификатор, позволяющий оптимизировать объект, называется ProOptimizer и действует автоматически. Он не подойдет для особо сложных фигур, поскольку в таких случаях нельзя точно сказать, как поведет себя встроенный в ProOptimizer алгоритм. Однако ничего не мешает вам попробовать этот плагин в действии, чтобы посмотреть на итоговый вариант. Для этого просто выделите фигуру и разверните список «Modifier List».
Выберите «ProOptimizer», а затем сравните результат с тем, что был до действия модификатора.
Если вид конечной фигуры вас устраивает, сразу переходите к сохранению или дальнейшей работе. В противном случае переходите к следующим методам.
Способ 3: Модификатор MultiRes
Последний в нашем списке модификатор настраивается вручную и называется MultiRes. Его принцип действия немного похож с Optimize, но при этом настройки немного другие. Он заточен на работу с вершинами и процентном соотношении. Добавление и применение происходит точно так же, как и в других вариантах:
Давайте по тому же принципу, как это было с Optimize, рассмотрим основные настройки:
Способ 4: Утилита Polygon Cruncher
Компания Autodesk на своем сайте публикует не только личные разработки, но и проверенные дополнения от независимых пользователей. Сегодня мы рекомендуем обратить внимание на утилиту Polygon Cruncher, основная функциональность которой как раз и сосредоточена на оптимизации полигонов одного объекта. Распространяется она платно, однако на сайте можно загрузить пробную версию сроком на три дня, что и предлагаем сделать.
На этом наша статья подходит к завершению. Теперь вы знаете о четырех доступных вариантах уменьшения количества полигонов в 3ds Max. Конечно, наверняка найдется еще множество модификаторов и сторонних дополнений, позволяющих осуществить эти же действия, однако все их рассмотреть невозможно, потому мы привели лишь самые популярные методы.
Помимо этой статьи, на сайте еще 12540 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.
Отблагодарите автора, поделитесь статьей в социальных сетях.
Repetitor3d.ru
3d графика и дизайн
Уменьшаем количество полигонов модели в 3d max
Бывает так, что нам нужно упростить модель. Делается это, например, чтобы облегчить сцену, оптимизировать работу с объектом, или же модель изначально была создана в сторонних программах, или автор модельки при экспорте задал наивысшее число полигонов. В уроке рассмотрим 3 модификатора: Optimize, ProOptimizer, Multires.
Совет: нажмите клавишу «7», чтобы во вьюпорте отображалась информация о количестве полигонов и вершин объекта.
Модификатор Optimize
Играя со значениями этих параметров мы уменьшаем количество полигонов. В режиме Realistic (Shift+F3) визуально оцениваем нужную гладкость модели.
Конвертируем модель в Editable Poly (ПКМ по вьюпорту — Convert to. ), переходим в Object Properties и смотрим параметр Faces (вкладка General). Он показывает количество полигонов модели. С помощью Optimaze можно сократить число полигонов на несколько тысяч без потери качества модели.
Модификатор ProOptimizer
Там же в Modifier List находим модификатор ProOptimizer. Рассмотрим на примере любимого чайника с намеренно завышенным числом сегментов. Применяем к объекту модификатор. Жмем рассчитать (Сalculate). Указываем на сколько в процентах мы хотим упростить объект (Vertex %) или задаем определенное количество вершин (Vertex Count). Чуть ниже мы видим статистику, где указано количество полигонов до и после модификации.
Конвертируем чайник в Editable Poly. Модификатор применился. Сравним два чайника: исходный и с примененным модификатором. Видим, что визуально модель не изменилась, но число полигонов на втором объекте в разы ниже.
Модификатор Multires
Также применяем модификатор через Modifier List. Жмем Generate. Задаем параметры нашего чайника.
Это три простых способа оптимизировать модель без потери качества с помощью стандартных модификаторов 3д макс. Пробуйте и у вас обязательно все получится!
Делитесь с друзьями статьей и ищите остальные ну ооочень полезные советы в нашей группе Вконтакте.
Уменьшение количества полигонов 3D модели в Autodesk 3Ds Max
Бывают ситуации, когда требуется уменьшить количество вершин у высокополигональной модели с сохранением геометрии. В этой статье будут рассмотрены некоторые способы решения данной задачи, с помощью специальных инструментов программы Autodesk 3Ds Max: стандартных модификаторов «MultiRes», «Optimize», «ProOptimize» и специального плагина «Polygon Cruncher».
Сразу необходимо сделать одно важное замечание. Если требуется уменьшать полигональную сетку у 3D модели, которая состоит из нескольких миллионов полигонов (а то и десятков миллионов), то для этого нужен мощный компьютер с большим объемом оперативной памяти. Если же ресурсов «железа» не достаточно, то целесообразно 3D модель разделить на несколько частей путем поочередного удаления некоторых групп полигонов и экспорта/импорта по частям.
Так же отметим, что 3D модели, состоящие из нескольких миллионов полигонов, хорошо открываются через Autodesk 3Ds Max. Многие 3D программы при аналогичных характеристиках компьютера обычно зависают, например, Blender, MODO, Sculptris.
Поэтому, данный обзор способов уменьшения полигонов 3D модели рассчитан на такое соотношение характеристик компьютера и модели, при котором ресурсов компьютера хватит не только, чтобы открыть высокополигональную 3D модель, но и применить к ней модификатор изменения полигональной сетки. В противном случае, как было отмечено выше, целесообразно разделить модель на несколько частей и работать с ними поочередно через рассмотренные в данной статье способы.
1. Подготовка 3D модели
В качестве примера была взята стандартная модель из бесплатного 3D редактора Blender голова обезьяны «Сюзанна», которая состоит из 507 вершин, 1005 ребер и 500 граней.
К данной модели сделана развертка, а также наложена текстура для более наглядного результата изменения полигональной сетки. После этого был применен модификатор «Subdivision Surface», с количеством итераций равным 3. В итоге получили высокополигональную модель с 31 658 вершинами, 63 144 ребрами и 31 488 гранями.
2. Уменьшение количества полигонов в программе Autodesk 3Ds Max
Итак, импортируем высокополигональную модель в Autodesk 3Ds Max. Правой кнопкой мыши через опцию «Convert To» переведем её из «Edit Mesh» в «Edit Poly». Отметим, что при этом количество вершин немного увеличится, в данном случае, с 31 488 до 31 658.
Для уменьшения количества полигонов в Autodesk 3Ds Max есть несколько как стандартных модификаторов, так и специальных плагинов. Рассмотрим некоторые их.
2.1 Модификатор «MultiRes»
Модификатор «MultiRes» (Множественное разрешение) относится к стандартным модификаторам 3Ds Max и находится во вкладке «Modify» (Модификаторы) в списке Modifier List (Список модификаторов). Он является наиболее эффективным для оптимизации полигональной сетки в этой программе, поэтому рассмотрим его более подробно.
2.1.1 Уменьшение количества вершин
Применяем модификатор «MultiRes» к модели и в самом низу нажимаем кнопку «Generate» (Генерировать). После этого станет активным раздел «Resolution» (Разрешение) со следующими задаваемыми параметрами:
Для примера, уменьшим количество вершин до того значения, которое было у низкополигональной модели, то есть до 507, что составит 1,6% от имеющихся сейчас.
Как видим, модель, более-менее сохранила форму, но текстура у левого виска лежит не так как нужно.
2.1.2 Сохранение расположения текстуры
Это исправляется путем увеличения количества вершин, например до 2%. Либо можно пойти другим путем, через закрепление координат выбранных вершин, которые при оптимизации сетки модификатор трогать не будет. Для этого предназначен параметр «Maintain Base Vertex» в разделе «Generation Parameters» (Задать Параметры).
Активируем его галочкой. Увеличиваем количество вершин до той геометрии, при которой текстура на модели ляжет как надо, например до 2%.
После этого нажимаем на «+» у модификатора «MultiRes» и выбираем «Vertex» (Вершины). Теперь мышью при зажатой клавише «Ctrl» нужно указать те вершины, расположение которых необходимо сохранить. В данном случае выбраны 5 вершин. Затем, нажимаем кнопку «Generate».
После этого устанавливаем нужное количество вершин в «Vert Count», в данном случае 507. Таким образом, рисунок текстуры на модели будет расположен как нужно при прежнем количестве вершин.
Рассмотрим другие важные параметры этого раздела данного модификатора.
Раздел «Generation Parameters» (Задать Параметры)
«Vertex Merging» (Слияние Вершин) – предназначен для соединения разных элементов одного объекта при оптимизации полигональной сетки. Например, в данном случае, Сюзанна состоит из трех элементов: головы и двух глаз. Оптимизация сетки у этих элементов происходит отдельно друг от друга. Вершины глаз находятся на различном расстоянии от вершин головы. Если диапазон этого расстояния указать в данном параметре, то они соединятся. Например, при значении 0,5 сантиметров, это будет выглядеть следующим образом.
Как видим, вершины глаз, находящиеся на расстоянии до 0,5 сантиметров, соединились с вершинами головы.
Рассмотри другие важные параметры:
2.2 Модификатор «Optimize»
Изучим следующий модификатор. «Optimize» (оптимизация) – также является стандартным модификатором уменьшения граней объекта при сохранении её исходной формы.
Он более ранний, чем модификатор «MultiRes», поэтому он не такой функциональный. В частности, у него отсутствует такая полезная функция, как закрепление вершин, которая позволяет корректировать нужное отображение текстуры на объекте.
Некоторые специалисты по 3D моделированию вообще против его использования, так как, по их мнению, он очень сильно портит полигональную сетку. Но, все-таки списывать со счетов данный модификатор рано, так как, если «MultiRes» больше подходит для работы с вершинами 3D объекта, то модификатор «Optimize» больше рассчитан на работу с ребрами и гранями.
Поэтому, кратко рассмотрим его основные параметры, которые расположены в разделе «Optimize» (Оптимизация) во вкладке «Parameters» (Параметры):
«Face Thresh» (Разбиение Граней) – разбивает грани по заданному значению, чем оно больше, тем меньше полигонов:
«Edge Thresh» (Разбиение Ребер) – разбивает ребра по заданному значению, чем оно больше, тем меньше полигонов:
«Bias» (Срез) – отвечает за количество ребер и фасок, чем оно выше, тем больше полигонов:
«Max Edge Len» (Максимальная Длина Ребра) – устанавливает максимальную длину ребёр объекта, чем больше это значение, тем меньше полигонов:
2.3 Модификатор «ProOptimize»
Уменьшить количество полигонов 3D модели с сохранением её геометрии можно ещё одним стандартным модификатором «ProOptimize» (Профессиональная Оптимизация).
При применении данного модификатора, необходимо нажать на кнопку «Calculate» (Посчитать) во вкладке «Optimization Lever» (Уровень Оптимизации), тем самым произойдет подсчет вершин 3D объекта.
Аналогично модификатору «MultiRes», можно установить либо нужное количество вершин, либо их процентное соотношение. Установим значение равное 507.
Как видим, исчезла текстура. Чтобы её вернуть, необходимо во вкладке «Optimization Options» (Параметры Оптимизации) в разделе «Materials and UVs» (Материалы и Развертки) активировать опцию «Keep Textures» (Сохранить Текстуры), а после снова пересчитать вершины кнопкой «Calculate».
Теперь сравним полученный результат оптимизации полигональной сетки этого модификатора с результатом модификатора «MultiRes»:
Как видим, он не очень хорошо сохраняет расположение текстуры на объекте.
В данном модификаторе есть возможность оптимизировать сетку объекта симметрично по выбранным осям. Это делается через вкладку «Symmetry Options» (Опции Симметрии).
Бывает, что при просчете сетки модели, появляется облако вершин, представляющее собой лишь точки без ребер и граней. Чтобы это исправить, необходимо перед просчетом, во вкладке «Optimization Options» в разделе «Merge Tool» (Инструмент Соединения) активировать опцию «Merge Vertices» (Соединение Вершин).
2.3 Плагин «Polygon Cruncher»
Помимо стандартных модификаторов Autodesk 3Ds Max для оптимизации полигональной сетки можно использовать специальный плагин «Polygon Cruncher» (Полигональное Сжатие). Он платный, но бесплатно его можно использовать в течение трех дней.

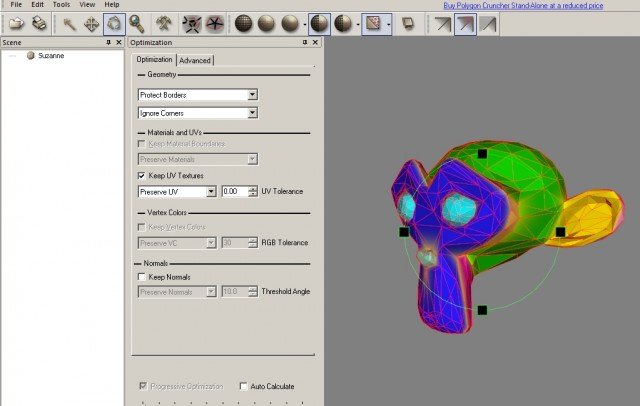

Модель загружается стандартно через вкладку «File» => «Open». Отображение текстуры включается активацией опции «Keep UV Textures» (Сохранить Текстуры).
После нажатия внизу на кнопку «Compute Optimization» (Вычисление Оптимизации) откроется дополнительное меню, в котором можно указать количество нужных вершин или граней. Ниже автоматически будет показана информация оптимизации в процентном соотношении. Установим количество вершин равное 507.
Результат получился, почти такой же, как и при использовании стандартного модификатора «MultiRes» с той же самой проблемой исчезновения части текстуры.
Конечно, здесь рассмотрены не все возможности данного плагина и их описание займет немало времени, но некоторые все-таки следует отметить. Плагин поддерживает множество самых популярных 3D форматов, обладает возможностью проигрывания анимации модели, что позволяет оценить насколько оптимизированная полигональная сетка подходит для созданной анимации, экспорт 3D модели осуществляется при помощи достаточно гибких настроек.
В заключении можно сделать следующий вывод, что главным преимуществом модификатора «MultiRes», которому он обязан своей популярностью, является уменьшение количества полигонов сетки не только с сохранением её первоначальной формы, но и с возможностью корректного отображения текстуры на объекте путем выделения и закрепления нужных вершин.
Напомним, что на сайте постоянно обновляются уроки по 3D-графике для новичков и профессионалов. Например, вы можете почитать урок по моделированию спичечного коробка в программе 3ds Max.
Перепечатка и использования данного материала без прямой обратной ссылки категорически запрещена!
Как уменьшить полигоны в 3D Max
Когда в сцене слишком много полигонов, то возникают разные проблемы. Например, при рендеринге компьютер просчитывает наложение материалов и прохождение света по каждому полигону, и когда их сотни тысяч или миллионы, то этот процесс даже на мощном компьютере может растянуться на несколько дней. Кроме того, такая сцена сильно нагружает процессор и оперативную память, отчего все начинает «тормозить» даже в рабочем окне. Тогда и возникает вопрос, как уменьшить полигоны в 3D Max, чтобы облегчить сцену.
Способов, как уменьшить полигоны в 3D Max, бывает несколько, но использовать их нужно только при крайней необходимости и осторожно. Например, можно применить к «тяжелому» объекту модификатор Optimize, который оптимизирует модель и поменяет расположение полигонов при сохранении общей формы модели. Но пользоваться этим модификатором нужно осторожна, если модель полностью готова, так как геометрия её при этом полностью меняется, и в дальнейшем редактировать её будет очень неудобно.
Есть еще один способ, как уменьшить полигоны в 3D Max – применить модификатор MultiRes. В его настройках можно указать количество вершин, или насколько надо уменьшить количество полигонов. Но и этот модификатор надо использовать осторожно, потому что оптимизированная геометрия не отличается красотой и удобством редактирования, хотя внешний вид модели остается практически прежним.
В видеоуроке показано, как уменьшить полигоны в 3D Max, и какие проблемы могут при этом возникнуть.
5 модификаторов, меняющие количество полигонов 3ds Max
По своей сути сетка — это набор полигонов. В 3ds Max вы можете управлять единичными полигонами или их группами. Но некоторые модификаторы позволяют пойти дальше и работать целиком со всей сеткой.
Ниже будут рассмотрены 5 модификаторов, которые можно поделить на 2 типа:
Отдельно стоит выделить модификатор Quadify Mesh, так как он может работать в обе стороны. Все модификаторы можно найти в Modify – Modifier List и найти по названию (можно ввести название текстом).
Так как число полигонов изменяется, то его понадобится отслеживать. Чтобы увидеть, сколько в сцене полигонов, нужно нажать клавишу «7» или включить функцию Views – xView – Show Statistics.
Выбрать элементы для подсчета можно в окне Viewport Configuration – Statistics. Там можно выбрать полигоны (Polygon), треугольники (Triangle), ребра (Edge), точки (Vertex), число кадров в секунду (Frames Per Second). Также есть выбор, на каких объектам считать: на всех (Total), на выбранных (Selection), одновременно на всех и на выделенных (Total + Selection).
1. TurboSmooth
Turbosmooth крайне простой модификатор, который сглаживает объекты. Но его преимущество перед Smooth или OpenSubdiv в том, что сглаживание производится добавлением новых полигонов и изменением их положения. Хотя, возможности указанных модификаторов частично присутствуют, но рассматривать их мы не будем.
Главный параметр – Iterations. Чем он выше, тем больше полигонов и более сглаженный объект. Часто этот модификатор используют для более тонкой доработки объекта, которая требует больше полигонов, чем грубая форма. Однако не стоит ставить слишком высокое значение. Из-за этого сцена может зависнуть.
2. Tessellate
Tessellate выполняет схожую с TurboSmooth функция, но несколько иначе. Прежде всего, он имеет 2 типа построения новых ребер на сетке: на основе треугольных «фейсов» (Face) или полигонов (Polygons).
3. Optimize
Модификатор Optimize облегчает сетку, в отличие от модификаторов выше. Самым важным параметром является Face Thresh. Именно его значение показывает, насколько сильно будет уменьшено количество полигонов в процентах. Остальные параметры позволяют более тонко настраивать оптимизацию. В самом низу показано, сколько было точек и фейсов и сколько стало.
Модификатор достаточно полезный, но обладает большим недостатком – большая часть квадратов превращается в треугольники. Из-за этого дальнейшая работа с объектом очень усложняется.
4. ProOptimizer
Принцип работы ProOptimizer очень схож с Optimize, но более автоматизирован. Он не имеет различных параметров настройки новых граней, из-за чего оптимизация менее гибкая. Но сам объект после оптимизации лучше сохраняет форму при меньшей трате времени на настройку. Лучше всего это будет видно на сложных объектах.
В разделе Optimization Level находятся все главные параметры и информация. Сначала вы должны рассчитать оптимизацию кнопкой Calculate, а затем поменять количество точек до результата, который вас устроит. Statistic (Before / After) показывает, на сколько было уменьшено число точек и «фейсов».
Стоит помнить, что чем ниже количество точек во время оптимизации, тем сильнее ломается геометрия объекта. А значит, тем хуже он будет выглядеть.
5. Quadify Mesh
Инструмент Quadify Mesh уникален тем, что он работает не на основе существующей сетки объекта, а создает новую. По простоте он не уступает ни одному перечисленному выше модификатору. Ведь он имеет всего один параметр! Quad Size % отвечает за размеры квадратов, которые будут строиться на объекте. Значение это в процентах и рассчитывается относительно размера объекта. Значения изменяются от 0,2 до 100.
Модификатор очень хорош тем, что старается создать наиболее правильную топологию из прямоугольников. Особенно на углах объекта. Но не всегда получается автоматически создать только квадраты. Поэтому иногда на новой сетке можно встретить треугольники. Бывает и так, что модификатор может делать сетку крайне плохо. В таких ситуациях устоит уменьшить значение Quad Size %.
Каждый из этих инструментов крайне сильно облегчает моделирование, но не стоит ими злоупотреблять. Иногда создание топологии вручную с помощью самых обычных инструментов Cut и Connect может дать лучший результат.
