Способы снижения напряжения постоянного тока
Как понизить постоянное и переменное напряжение — обзор способов
Эффективные способы понижения постоянного и переменного напряжения. Узнайте, как понизить напряжение с 220 до 110 или 36 Вольт, либо с 12 до 5 Вольт.
Согласно ПУЭ для питания переносного освещения должно применяться напряжение не выше 50 Вольт, а при работе в особо опасных и замкнутых пространствах – 12 Вольт (ПУЭ 6.1.16-18). При этом питание должно осуществляться через трансформаторы. Это нужно для того, чтобы исключить поражение электрическим током. Да и не всегда выходные параметры блоков питания или аккумуляторов позволяют подключить гаджеты или другую электронику. В связи со всем этим мы расскажем о том, как понизить напряжение постоянного и переменного тока до нужного вам значения. Содержание:
- Понижаем переменное напряжение
- Подключение бытовой техники из США на 110 В к сети 220 В
- Понижаем напряжение для питания низковольтных светильников
- Понижение напряжения в доме
- Балластный конденсатор для питания маломощных устройств
- Понижаем постоянное напряжение
Делитель на конденсаторах
Очень популярная схема, используется для снижения значения питающей сети переменного тока. Применять ее в цепях постоянного тока нельзя, так как конденсатор, по теореме Кирхгофа, в цепи постоянного тока – это разрыв. Другими словами, ток по нему протекать не будет. Но зато при работе в цепи переменного тока конденсатор обладает реактивным сопротивлением, которое и способно погасить напряжение. Схема делителя похожа на ту, которая была описана выше, но вместо индуктивностей используются конденсаторы. Расчет производится по следующим формулам:
- Реактивное сопротивление конденсатора: Х(С) = 1 / (2 * 3,14 *f * C).
- Падение напряжения на С1: U(C1) = (C2 * U) / (C1 + C2).
- Падение напряжения на С2: U(C1) = (C1 * U) / (C1 + C2).
Здесь С1 и С2 – емкости конденсаторов, U – напряжение в питающей сети, f – частота тока.
Понижаем постоянное напряжение
При конструировании электроники часто возникает необходимость понижения напряжения имеющегося блока питания. Мы также рассмотрим несколько типовых ситуаций.
Если вы работаете с микроконтроллерами – могли заметить, что некоторые из них работают от 3 Вольт. Найти соответствующие блоки питания бывает непросто, поэтому можно использовать зарядное устройство для телефона. Тогда вам нужно понизить его выход с 5 до 3 Вольт (3,3В). Это можно сделать, если опустить выходное напряжение блока питания путём замены стабилитрона в цепи обратной связи. Вы можете добиться любого напряжения как повышенного, так и пониженного – установив стабилитрон нужного номинала. Определить его можно методом подбора, на схеме ниже он выделен красным эллипсом.
А на плате он выглядит следующим образом:
На следующем видео автор демонстрирует такую переделку, только не на понижение, а на повышение выходных параметров.

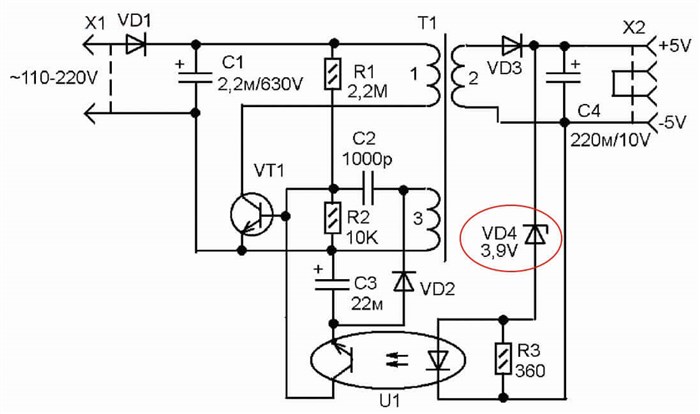

На зарядных устройствах более совершенной конструкции используется регулируемый стабилитрон TL431, тогда регулировка возможна заменой резистора или соотношением пары резисторов, в зависимости от схемотехники. На схеме ниже они обозначены красным.
Кроме замены стабилитрона на плате ЗУ, можно опустить напряжение с помощью резистора и стабилитрона – это называется параметрический стабилизатор.
Еще один вариант – установить в разрыв цепи цепочку из диодов. На каждом кремниевом диоде упадёт около 0,6-0,7 Вольт. Так опустить напряжение до нужного уровня можно, набрав нужное количество диодов.
Часто возникает необходимость подключить устройство к бортовой сети автомобиля, оно колеблется от 12 до 14,3-14,7 Вольт. Чтобы понизить напряжение постоянного тока с 12 до 9 Вольт можно использовать линейный стабилизатор типа L7809, а, чтобы опустить с 12 до 5 Вольт – используйте L7805. Или их аналоги ams1117-5.0 или ams1117-9.0 или amsr-7805-nz и подобные на любое нужное напряжение. Схема подключения таких стабилизаторов изображена ниже.
Для питания более мощных потребителей удобно использовать импульсные преобразователи для понижения и регулировки напряжения от источника питания. Примером таких устройств являются платы на LM2596, а в англо-язычных интернет-магазинах их можно найти по запросам «DC-DC step down» или «DC-DC buck converter».
Как понизить напряжение?
За счет наличия большого количества международных стандартов и технических решений питание электронных устройств может осуществляться от различных номиналов. Но, далеко не все они присутствуют в свободном доступе, поэтому для получения нужной разности потенциалов придется использовать преобразователь. Такие устройства можно найти как в свободной продаже, так и собрать самостоятельно из радиодеталей.
В связи с наличием двух родов электрического тока: постоянного и переменного, вопрос, как понизить напряжение, следует рассматривать в ключе каждого из них отдельно.
Делитель напряжения на индуктивностях
Индуктивность – это катушка, намотанная медным (как правило) проводом на металлическом или ферромагнитном сердечнике. Трансформатор – это один из видов индуктивности. Если от середины первичной обмотки сделать отвод, то между ним и крайними выводами будет равное напряжение. И оно будет равно половине напряжения питания. Но это в том случае, если сам трансформатор рассчитан на работу именно с таким питающим напряжением.
Но можно использовать несколько катушек (для примера можно взять две), соединить их последовательно и включить в сеть переменного тока. Зная значения индуктивностей, несложно произвести расчет падения на каждой из них:
- U(L1) = U1 * (L1 / (L1 + L2)).
- U(L2) = U1 * (L2 / (L1 + L2)).
В этих формулах L1 и L2 – индуктивности первой и второй катушек, U1 – напряжение питающей сети в Вольтах, U(L1) и U(L2) – падение напряжения на первой и второй индуктивностях соответственно. Схема такого делителя широко применяется в цепях измерительных устройств.
Понижение напряжения постоянного тока
В практике питания бытовых приборов существует масса примеров работы электрических устройств от постоянного тока. Но номинал рабочего напряжения может существенно отличаться, к примеру, если из 36 В вам нужно получить 12 В, или в ситуациях, когда от USB разъема персонального компьютера нужно запитать прибор от 3 В вместо имеющихся 5 вольт.
Для снижения такого уровня от блока питания или другого источника почти вполовину можно использовать как простые методы – включение в цепь дополнительного сопротивления, так и более эффективные – заменить стабилизатор напряжения в ветке обратной связи.
На рисунке выше приведен пример схемы блока питания, в котором вы можете понизить вольтаж путем изменения параметров резистора и стабилитрона. Этот узел на рисунке обведен красным кругом, но в других моделях место установки, как и способ подсоединения, может отличаться. На некоторых схемах, чтобы понизить напряжение вы сможете воспользоваться лишь одним стабилитроном.
Если у вас нет возможности подключаться к блоку питания – можно обойтись и менее изящными методами. К примеру, вы можете понизить напряжение за счет включения в цепь резистора или подобрать диоды, второй вариант является более практичным для цепей постоянного тока. Этот принцип основан на падении напряжения за счет внутреннего сопротивления элементов. В зависимости от соотношения проводимости рабочей нагрузки и полупроводникового элемента может понадобиться около 3 – 4 диодов.
На рисунке выше показана принципиальная схема понижения напряжения при помощи диодов. Для этого они включаются в цепь последовательно по отношению к нагрузке. При этом выходное напряжение окажется ниже входного ровно на такую величину, которая будет падать на каждом диоде в цепи. Это довольно простой и доступный способ, позволяющий понизить напряжение, но его основной недостаток – расход мощности для каждого диода, что приведет к дополнительным затратам электроэнергии.
Понижение напряжения переменного тока
Переменное напряжение в 220 Вольт повсеместно используется для бытовых нужд, за счет физических особенностей его куда проще понизить до какой-либо величины или осуществлять любые другие манипуляции. В большинстве случаев, электрические приборы и так рассчитаны на питание от электрической сети, но если они были приобретены за рубежом, то и уровень напряжения для них может существенно отличаться.
К примеру, привезенные из США устройства питаются от 110В переменного тока, и некоторые умельцы берутся перематывать понижающий трансформатор для получения нужного уровня. Но, следует отметить, что импульсный преобразователь, которым часто комплектуется различный электроинструмент и приборы не стоит перематывать, так как это приведет к его некорректной работе в дальнейшем. Куда целесообразнее установить автотрансформатор или другой на нужный вам номинал, чтобы понизить напряжение.
Как подключить приборы из Соединённых Штатов Америки
Приборы из США чаще всего рассчитаны на сто десять Вольт, в то время как стандартное значение электрической проводки в домах России подразумевает двести двадцать Вольт. Есть несколько способов, которые могут изменить напряжение в сети:
- Перемотка трансформатора питающего устройства. Но стоит помнить о том, что многие устройства функционируют за счёт импульсного питания, и в некоторых ситуациях лучше всего постараться избежать перемотки. Поэтому можно использовать трансформатор для понижения.
- Автотрансформатор или трансформатор с отводом от обмотки. Их часто можно увидеть в старых телевизорах и электрических прибора прошлого века.
Помните о том, что включение трансформатора может грозить обрывом обмотки после отведения к ста десяти Вольтам. В этом случае все двести двадцать отойдут к прибору, это приведёт к его поломке.
Среди готовых устройств выделяют автоматические трансформаторы от производителя Штиль.
Приобретая устройства данного типа проверяйте, на какое установленное значение тока ориентированы обмотки прибора. Это необходимо, чтобы прибор мог выдержать нужную мощность.
Трансформатор является самым надёжным способом понижения электротока до нужных значений. Сегодня в магазинах можно найти самые разные приборы от множества производителей.
Некоторые из них представляют собой коробки из металла, некоторые оснащены корпусом из пластика. Они отличаются по размерам и функциям.
Существует ряд параметров, которым должен быть оснащён трансформатор для понижения питания:
- На выходе трансформатор рассчитан на сто десять Вольт, на входе двести двадцать Вольт.
- Трансформатор должен быть рассчитан на мощность примерно на двадцать процентов больше, чем в приборе, который будет подключён к нему.
- Лучше оснащать цепи предохранителем.
- Все проводники и соединения должны обладать изоляцией, вывод тока должен обладать ограничениями.
Способы понижения величины переменного напряжения
Переменное напряжение как высоковольтное (на подстанциях выше 1000 Вольт), так и низковольтное (220 и 380 Вольт) применяемое в электроснабжении жилых и нежилых помещений можно понизить двумя способами:
1. Трансформаторным
. Трансформатор — это электромагнитное устройство, изготовленное из сердечника (магнитопровода) и связанных индуктивно обмоток, назначение которого и заключается в преобразовании величины переменного напряжения без изменения частоты. Причем изменять величину он способен как в сторону уменьшения, так и увеличения.
При этом трансформаторный способ один из самых распространённых, простых и безопасных, так как за счёт гальванической развязки, то есть отсутствие непосредственного электрического контакта между обмотками, снижается до минимума вероятность попадания напряжения первичной стороны, в данном случаи большей величины, на устройство, подключенное к вторичной (понижающей обмотке трансформатора), защищено бесконтактной связью.
Нужно отметить, что существуют, так называемые, автотрансформаторы, которые способны изменять путём вращения ручки величину напряжения на клеммах с низкой стороны.
2. Пониженное, с помощью трансформатора, переменное напряжение затем можно легко выпрямить с помощью диода или диодной сборки с конденсатором и стабилитроном для улучшения качества постоянного напряжения.
3. Безтрансформаторным
. Это способ применяется в недорогих блоках питания, в основном китайского производства, и заключается в изменении величины переменного напряжения за счёт балластного конденсатора. Данный способ используется для питания маломощной электроники, например светодиодных ламп, зарядки аккумуляторов фонариков. Основной недостаток бестрансформаторных — это большая вероятность попадания напряжения питания (высокого), на понижающую сторону, в следствии пробоя конденсатора С1.
В любом случае, обязательно нужно учесть не только величину пониженного напряжения, но и силу тока вторичных цепей, которая прямо пропорциональна мощности, питаемого электрооборудования.
Понизить Напряжение с 5 до 3 Вольт Что дает 12 вольт
Как получить нестандартное напряжение — Практическая электроника
- Понизить напряжение с помощью балластного конденсатора. …
- Понизить напряжение (ограничить ток) с помощью резистора. …
- Использовать автотрансформатор или дроссель с подобной логикой намотки.

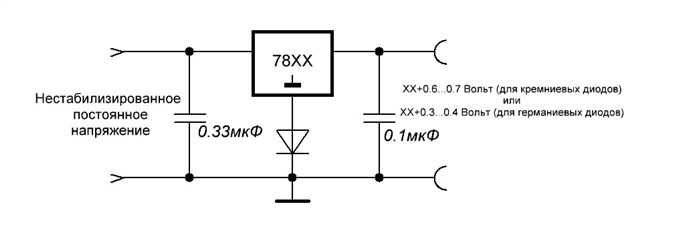

Интегральный стабилизатор и диод
Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода — 0,3-0,4 Вольта? Именно этим свойством диода и воспользуемся ;-).
Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.
Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:
На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.
Как рассчитать резистор для понижения напряжения? Электрика от А до Я
LM2596 Технический паспорт
Как понизить напряжение на выходе из аккумулятора 3, 7 В до 0, 5-1 В?
MC34063A Технический паспорт
| Наименование | XL6009 | XLSEMI |
| Описание | 4A, 400kHz, входное напряжение 5 |
32V / выходное напряжение 5
Готовый модуль повышающего преобразователя напряжения XL6009
Как понизить напряжение на выходе из аккумулятора 3, 7 В до 0, 5-1 В?
может проще аккумулятор на 1.5 вольта ? и потенциометром уже душить до 0.5вольта.
Его там не куда ставить, нет места в корпусе. Да и регулировать яркость подсветки нужно обязательно. Ведь условия охоты меняются постоянно: то близко зверь, то вдаль нужно подсветить.
Есть маленькие по размеру потенциометры-выключатели.
Нужно с ним последовательно включить постоянный резистор, чтоб не сжечь диод, случайно уменьшив сопротивление переменного резистора до нуля.
RTDS
Есть маленькие по размеру потенциометры-выключатели.
Нужно с ним последовательно включить постоянный резистор, чтоб не сжечь диод, случайно уменьшив сопротивление переменного резистора до нуля.
За схему большое спасибо!
Не могли бы Вы написать мне какой именно нужен резистор и где взять нужный потенциометр-выключатель?
Нет, к сожалению. Силу тока я не знаю как померить в домашних условиях. Тестер есть, но ведь напрямую нельзя.
Вот есть калькулятор
но надо знать прямое напряжение и максимальный ток диода
//led-obzor.ru/raschet-re. oda-kalkulyator
На али есть копеечные регулируемые стабилизаторы напряжения:
искать DC-DC stepdown
Примеры:
По ссылкам ничего! Только главная страница сайта!
Что-то вроде этих?: https://ru.aliexpress.com/item. iceBeautifyAB=0
КЗ будет если амперметр в розетку сунуть
А в данном случае — цепь из батарейки 1,5В, светодиода, штатного потенциометра и амперметра
Вариант с DС-DC LM2596S тоже хорош, но там входное напряжение от 4.5В
Входное напряжение от 3 до 40В.
Выходное напряжение от 1.5 до 35В
Минимальное падение напряжения 1.5В
Максимальный ток 3А
Частота: 65 кГц
КПД: 92%
Размеры: 43x21x14
Если нужно меньшее напряжение, то можно установить последовательно резистор. ПМСМ
А не вариант поставить две батарейки 18650? Или одну «Крону» ?
У меня две 18650 через DС-DC LM2596S прекрасно изображают CR2032 3V
wolfo
КЗ будет если амперметр в розетку сунуть
А в данном случае — цепь из батарейки 1,5В, светодиода, штатного потенциометра и амперметра
Вариант с DС-DC LM2596S тоже хорош, но там входное напряжение от 4.5В
Цепь я не сделаю. нет у меня светодиода, штатного потенциометра.
Парни, ткните мне на али, что купить?
Этот не подойдёт, мне минимально нужно 0,5 В. Да и размеры тоже велики.
wolfo
Это повышающий — Step Up
Надо искать DC-DC Step DownА не вариант поставить две батарейки 18650?
У меня две 18650 через DС-DC LM2596S прекрасно изображают CR2032 3V
Там некуда это всё ставить. Мне не хочется лепить на него сверху ничего, это не надёжно.
Как рассчитать падение напряжения?
Понижаем постоянное напряжение
При конструировании электроники часто возникает необходимость понижения напряжения имеющегося блока питания. Мы также рассмотрим несколько типовых ситуаций.
На следующем видео автор демонстрирует такую переделку, только не на понижение, а на повышение выходных параметров.
На зарядных устройствах более совершенной конструкции используется регулируемый стабилитрон TL431, тогда регулировка возможна заменой резистора или соотношением пары резисторов, в зависимости от схемотехники. На схеме ниже они обозначены красным.
Кроме замены стабилитрона на плате ЗУ, можно опустить напряжение с помощью резистора и стабилитрона – это называется параметрический стабилизатор.
Еще один вариант – установить в разрыв цепи цепочку из диодов. На каждом кремниевом диоде упадёт около 0,6-0,7 Вольт. Так опустить напряжение до нужного уровня можно, набрав нужное количество диодов.
Для питания более мощных потребителей удобно использовать импульсные преобразователи для понижения и регулировки напряжения от источника питания. Примером таких устройств являются платы на LM2596, а в англо-язычных интернет-магазинах их можно найти по запросам «DC-DC step down» или «DC-DC buck converter».
Напоследок рекомендуем просмотреть видео, на которых наглядно рассмотрены способы понижения напряжения:
Вот и все наиболее рациональные варианты, позволяющие понизить напряжение постоянного и переменного тока. Надеемся, предоставленная информация была для вас полезной и интересной!
