Какую материнскую плату купить для Intel Core 12 поколения?

С момента выхода 12 поколения Intel прошло немало времени. Новые процессоры появятся не раньше осени и поэтому было бы неплохо подобрать материнскую плату для выбранных нами процессоров. Конечно, для большинства из нас время непростое, цены меняются по несколько раз на день, но персональные компьютеры и тем более материнские платы, которые входят в их состав, не перестают быть актуальными.

Прежде, чем рассмотреть материнские платы, которые вполне достаточны для тех или иных процессоров, необходимо рассмотреть характеристики чипсетов 6xx серии Intel. Вся информация взята с официального сайта Intel с небольшими правками.

Характеристики чипсетов

Конечно, не обошлось и без сюрпризов. Одним из таких стало то, что теперь мы не можем регулировать напряжение SA IO на материнских платах с чипсетом ниже Z690, что ограничивает нас в разгоне оперативной памяти по частоте до определённых значений, зависящих от «удачности» конкретного экземпляра процессора. Также разгон шины BCLK доступен только на чипсетах Z690. Сам разгон процессора выше базовой частоты буста также доступен только на платах Z690. На остальных платах можно зафиксировать частоты в пределах Intel® Turbo Boost 2.0 или также андервольтнуть процессор. При этом на самых дешёвых платах, скорее всего, будет доступно только смещение напряжения относительно текущего, которое подаётся на процессор в автоматическом режиме.

Количество портов SATA, USB и линий PCIe не зря указано значением «До» и зависит напрямую от производителя материнской платы, а также от того, как он захочет развести доступные линии на плате с учётом максимального количества или же минимально необходимого для заложенного количества интерфейсов. Мы же, как конечный потребитель, за каждую дополнительную линию будем расплачиваться своим бюджетом. Так что, подбирая материнскую плату, опирайтесь на то, сколько вам необходимо SATA или USB портов.

На чипсетах H610 и B660 отсутствуют Raid массивы для PCIe. На H610 также отсутствует и SATA RAID.

Поддерживаемые конфигурации PCIe необходимы для того, кто помимо видеокарты использует другие периферийные устройства с шиной PCIe или же несколько видеокарт.

Intel® Optane™ Memory — технология, которая запоминает наиболее часто используемые документы, изображения, видео и приложения и позволяет обеспечить к ним быстрый доступ. Данная технология отсутствует только в чипсетах H610.

Количество линий питания и фаз

В материнских платах используется разное количество линий питания и фаз. В большинстве случае речь может идти о виртуальном количестве фаз в схемах питания, построенных через удвоители. В большинстве случаев это никак не влияет на конечную производительность и эффективность питания процессора. Всё будет зависеть от компонентной базы, некоторого запаса зоны питания и максимально пропускаемого тока. Так, например, разного уровня платы могут иметь одинаковое количество линий, при этом мосфеты будут разного ценового сегмента. Соответственно и ток, который может через них проходить, тоже будет значительно отличаться. На бюджетного рода платах мы можем увидеть суммарный ток в районе 300 А, в то время, как на флагманских моделях — около 2000 А.

Так, на картинке выше показано, что на плате используются два гнезда питания процессора 2*8 pin, цифровой шим-контроллер, который управляет переключением 19 мосфетов по 105 А, что даёт нам теоретический ток в 1995 А. Конечно, говорить об интеллектуальных силовых каскадах, как об обычных мосфетах не совсем правильно в связи с тем, что в их состав тоже входит так называемый драйвер, который управляет мосфетом, и в большинстве случаев — датчик температуры. Всё объединено на одном кристалле, но для краткости, если необходимо, будем употреблять термин «мосфет».

Охлаждение зоны питания материнских плат

В последнее время производители материнских плат идут в сторону «сварочных аппаратов», а если серьёзно, то в сторону увеличения максимального тока, которое можно пропустить через мосфеты на материнской плате. Это даёт меньший нагрев (не во всех случаях) и более стабильную работу питания (не во всех случаях). К сожалению, увеличение мощности питания имеет и негативный эффект в виде повышения цены на конечный продукт, однако в некоторых случаях позволяет сэкономить на радиаторах на зоне питания. Но стоит ли это того, на фоне общего увеличения стоимости материнской платы останется на совести у производителя.

Производители материнских плат даже на 6xx внедряют в зону охлаждения питания материнской платы вентиляторы. На изображении ниже на первый взгляд кажется, что вентилятора нет, а он есть. В целом при низких нагрузках на процессор вентилятор не будет работать, но при высоких может включаться и издавать соответствующий шум. Нужен ли он? Каждый решит для себя сам.

Теперь перейдём к типам охлаждения зоны питания материнских плат.

На первое место по эффективности охлаждения поставим жидкостное охлаждение. СЖО плотно входит в компьютерное железо по причине растущих аппетитов процессора и зоны питания. В большинстве случаев это будет общий водоблок для процессора и элементов VRM. Хотя данный тип охлаждения максимально эффективный с точки зрения охлаждения, но не самый лучший с точки зрения потраченного бюджета. Кроме этого необходимо будет собрать кастомную систему жидкостного охлаждения.

На втором месте находится система охлаждения с параллельным расположением пластин в виде радиатора и соединяющей их теплорубкой. Самое «жирное» воздушное охлаждение.

На третьем месте будет стандартная система охлаждения, в составе которой присутствуют алюминиевые радиаторы определённой формы, соединённые между тепловой трубкой — второе место среди вариантов с воздушным охлаждением и третье среди всех.

На четвертом месте расположим радиаторы в виде пластин. Таких радиаторов все меньше, потому что их производство более затратно. В последнее время пластины не насаживаются друг за другом на радиаторе, а изготавливается готовое решение из алюминиевого радиатора в виде цельнолитой конструкции.

На пятом месте располагаются обычные алюминиевые радиаторы, имеющие различную форму и габариты в зависимости от мощности зоны питания. Такой конфигурации будет достаточно в подавляющем большинстве случаев для большинства пользователей, за исключением энтузиастов.

Замыкают весь этот список наши любимые материнские платы для всех: отсутствуют радиаторы, минимальный запас по зоне питания для не самых требовательных людей. Такая конфигурация тоже имеет право на жизнь в связке с младшими процессорами.

Периферия

В данной категории мы поговорим немного о звуковых чипах на плате, количестве портов для вентиляторов, наличии WIFI, скорости Ethernet – адаптера и др. Если необходим более качественный звук, но не будет установлено внешней звуковой карты, то обращайте внимание на звуковой чип, есть ли ЦАП. Например, у Realtek чем новее серия звукового чипа, тем лучше мы получаем звук. Количество портов под вентиляторы будет зависеть от потребности. Кроме этого один хороший хаб для вентиляторов с отдельным питанием может сидеть на одном разъёме и управлять группой вентиляторов. Стоит иметь в виду, что без использования хаба или в случае применения разветвителей смотрите на ограничение по максимальному току в связи с тем, что вентиляторы отличаются количеством оборотов и током потребления. Суммарный ток потребления вентиляторов на одном порту вычисляется просто. Например, порт рассчитан на 1 А, вентиляторы — по 0,2 А, тем самым возможно подключить только 5 вентиляторов в одну линию или 4 вентилятора для подстраховки. Если 0,3 А, то только 3 вентилятора. Для полной синхронизации оборотов и получения необходимого акустического комфорта используйте вентиляторы с одинаковыми характеристиками. Так мы сможем избежать проблем, когда один вентилятор крутится ещё на 800 оборотах, а другой уже на 1200. WIFI модуль, а также скорость Ethernet подбирайте, исходя из возможностей вашего провайдера и специфики использования каналов. Также на материнских платах по разному располагается подсветка и разъемы для нее, их количество, разъемы для датчиков температур и прочее отличаются. Выбор остаётся за потребителем.

Стоит акцентировать внимание на том, что выбор материнских плат случаен и никак не связан с конкретными производителями. Выбор всегда остаётся за вами.

Выбор материнской платы

Некоторые процессоры сгруппируем в одну категорию по причине их схожего энергопотребления и заводских лимитов, особенно в версиях без разблокированного множителя, иными словами без индекса K на конце. В первом случае мы можем рассчитывать на разгон процессора только регулировкой частоты шины BCLK и только на материнских платах с чипсетом Z690, а во втором также и по множителю, но опять же на чипсете Z690.

В процессорах Intel используются понятия лимитов по энергопотреблению, а именно PL1 и PL2 – в ваттах (Вт). PL1 – лимит при длительной нагрузке, PL2 – лимит при кратковременной нагрузке. Кроме этого у PL2 есть время TAU – время, в течение которого процессор работает с лимитами PL2 в секундах. Всё бы ничего, но с чипсетом Z690 Intel оставила данный вид настроек в материнских платах, при этом в большинстве случаев они могут быть отключены и включать при необходимости придётся нам самим. Это одна из причин, по которой материнские платы для 12 поколения стали более мощные по подсистеме питания.

На 12 поколении, как и на 11, в контроллере памяти присутствует делитель. На этот раз это сделано не только по причине внесения правок в архитектуру, но и вследствие появления памяти стандарта DDR5, которая имеет более высокие частоты. При этом процессор может работать как с DDR4, так и DDR5 в зависимости от используемой материнской платы.

Выбор в пользу той или иной платы необходимо делать из своих возможностей. Большинство вариантов доступно как с DDR4, так и с DDR5.

Кроме этого платы будут подразделяться под наиболее подходящие к тем или иным процессорам. На сегодняшний день у Intel 17 процессоров 12 поколения. В первую очередь будем смотреть на характеристику TDP процессора и расчётный ток. Расчётный ток взят по причине того, что мониторинг по току у Intel отсутствует. Также не забудем и о других характеристиках, которые также могут быть полезны.

Выбор материнской платы для 12 поколения оказался достаточно сложный и не в последнюю очередь по причине того, что слишком много фаз. Здесь даже не особо важно виртуальных или настоящих, но их слишком много. Да, это позволяет снизить нагрев, помогает процессору стабильнее работать в номинальных режимах, лучше разгонять оперативную память, но не всегда. Увеличение количества фаз при нагрузке может привести к более сильному нагреву материнской платы (источников тепла больше), работа в номинальных режимах и разгон памяти могут быть омрачены компонентной базой (хотя на бумаге всё отлично) или просто биосами. Проще всего будет пользователям, которые возьмут DDR4 с XMP и процессор без индекса K. Остальным же, кто «выжимает» всё из железа или энтузиастам, будет сложнее всего, особенно при наличии ограниченного бюджета.

Intel Core i3-12100F/ i3-12100

Первой группой нас встречают два процессора, в их состав входит 4 ядра и 8 потоков. По своей сути это один процессор с небольшими различиями. В обоих процессорах одинаковая максимальная частота 4.30 ГГц и базовая 3.30 ГГц. Разница заключается в наличии встроенной графики. Так, у F версии она отсутствует, а у версии без F — Intel® UHD Graphics 730, поэтому в первой версии для вывода изображения понадобится дискретная видеокарта. Intel также заявляет, что TDP на базовых частотах у процессоров различается и у версии без F, оно на 2 Вт меньше и составляет 58 Вт, в то время как у обычной 60 Вт. Однако TDP при максимальных частотах у процессоров равен 89 Вт. Расчётное потребление процессора в разгоне возьмём за величину, равную 70 А. Учтите, что максимальный ток получить будет не так просто. Для этого будет нужна материнская плата на Z690 чипсете, кроме этого множитель на данных процессорах заблокирован. Мы же будем стремиться к более логичному выбору.

Самый простой выбор из нескольких самых простых материнских плат. Так, ASRock H610M-HDV/M.2 — одна из самых доступных материнских плат на сегодняшний день. При себе имеет 6 фаз без радиаторов. Ток, который можно пропустить через них без чрезмерного нагрева — 100 А, а у нас 70 А.

Второй вариант — MSI PRO H610M-G DDR4. Производитель тщательно скрывает количество фаз, но исходя из компоновки мы также не будем рассчитывать на ток выше 100 А, что нас полностью устраивает. ASUS PRIME H610M-K D4 немного дороже, но пределы всё те же. Исходить будем только из того, какое количество оборудования установлено на материнской плате в виде различных интерфейсов и предпочтения пользователя.

Самый «жирный» вариант — ASUS PRIME H610M-A D4, всё также на H610. Чем отличается плата от других? Самое наглядное — наличие одного радиатора на зоне питания, что будет давать меньшие температуры VRM в сравнении с вариантами выше. Конечно, на момент написания статьи стоимость на эту плату несоизмерима с плюсом в виде радиатора, но при некоторой скидке будет смотреться как неплохая покупка.

Память на материнских плата будет ограничена, как и на всех чипсетах H610 на величине 3200 МГц, поэтому если нужен разгон оперативной памяти, то достаточно взять недорогую плату на чипсете B660.

Intel Core i5-12400/ i5-12400F, Core i5-12500 и Core i5-12600

В данной категории материнские платы будем подбирать под 4 процессора. Все имеют по 6 ядер и 12 потоков. Как и в разделе выше, мы имеем дело с заблокированным множителем и процессорам с буквой F. У i5-12400 присутствует всё та же интегрированная графика Intel® UHD Graphics 730 с одним исключением в виде более повышенной частоты с 1.40 ГГц до 1.45 ГГц, в то время как у версии F её нет. Базовые и частоты буста равны 2.50 и 4.40 ГГц. У i5-12500 и i5-12600 теперь уже более мощная встроенная графика — Intel® UHD Graphics 770. Стоит отметить, что встроенная графика не относятся к производительным решениям, хотя она и более мощная. Теперь у i5-12500 частоты равны 3.00 и 4.60 ГГц, а у i5-12600 3.30 и 4.80 ГГц. Также у i5-12500 и i5-12600 появилась поддержка ECC памяти. У всех процессоров TDP при базовых частотах равняется 65 Вт, при частотах буста — 117 Вт. Предположим, что мы сможем разогнать процессор до потребления 140 Вт и потребляемом токе 108 А. Это будет нам давать некоторый запас по мощности для подбора материнских плат.

За основу берём чипсет B660 с возможностью разгона памяти. Один из примеров — MSI PRO B660M-E DDR4. Это материнская плата без радиаторов, которая включает в себя компоновку по фаза 8+1+1, и мы можем рассчитывать на ток не выше 120 А без существенного нагрева по причине отсутствия какого-либо радиатора, но каждое добавление радиатора поднимает стоимость на материнскую плату. Следующий вариант — ASRock B660M PHANTOM GAMING 4. Здесь 7+1+1 фаза. Да, фаз меньше, при этом они находятся под какими — никакими, но радиаторами, мы можем рассчитывать на ток в районе 200 А. К сожалению, за радиаторы придётся заплатить увеличенной стоимостью. GIGABYTE B660M DS3H DDR4 (rev. 1.0) с количеством фаз 6+2+1 занимает некоторую середину с ориентировочным током до 150 А. В наличии один маленький радиатор, что тоже даст небольшой положительный эффект по величине нагрева зоны питания.

Intel Core i5-12600K/ i5-12600KF

В данной категории материнские платы подбираются под процессоры с разблокированным множителем, которые в названии имеют букву K, кроме этого процессор с F не имеет в своём составе встроенную графику. Нас встречает всё та же знакомая графика Intel® UHD Graphics 770. Количество ядер — 6, а потоков — 16 по причине наличия 4 энергоэффективных ядер. Частоты производительных ядер на уровне 3.70 и 4.90 ГГц, у энергоэффективных — 2.80 и 3.60 ГГц. У процессоров с индексом F отсутствует поддержка ECC памяти. TDP у двух процессоров находятся на уровне 125 и 150 Вт при базовых и частотах буста. В разгоне будем рассчитывать на TDP в районе 170 Вт и токе потребления 130 А.

В связи с тем, что мы рассчитываем на разгон процессора (раз берём такой с индексом K), то присматриваться будем к платам с чипсетом Z690. Первым вариантом будет ASRock Z690M Phantom Gaming 4 с 6+1. Будем рассчитывать на то, что даже в разгоне мы удержим процессор на необходимой нам частоте. Следующие варианты — бескомпромиссные. Не страшно, какая частота и напряжение на GIGABYTE Z690 UD DDR4 и ASUS PRIME Z690M-PLUS D4. У первой платы количество фаз равно 16+1+2 с током потребления до 800 А. Огромное количество. На самом деле на рынке есть платы с меньшим количеством фаз и аналогичной стоимостью. Вторая плата несколько скромнее: количество фаз равно 10+1+2 с максимальным током до 500 А. Обе платы с избытком перекрывают разгонный потенциал процессора.

Intel Core i7-12700/ i7-12700F

В данной группе посмотрим на платы для процессоров с заблокированным множителем. Количество производительных ядер- 8, энергоэффективных — 4, потоков — 20. Два процессора отличаются только встроенной графикой и поддержкой ECC памяти. Так, у i7-12700 всё таже Intel® UHD Graphics 770, но с более высокой частотой 1.50 ГГц и поддержка ECC памяти, в то время как у F версии ничего этого нет. Частоты базовые и буста находится на уровне 2.10 ГГц и 4.80 ГГц, кроме этого буст на одно ядро равен 4.90 ГГц. У энергоэффективных ядер значения частот равны 1.60 ГГц и 3.60 ГГц. TDP при частоте базовой и буста равно 65 и 180 Вт. В разгоне примем значения на уровне 200 Вт и токе 154 А.

В категории процессор без разблокированного множителя вернёмся в строй с чипсетами на B660, которые позволяют нам разгонять оперативную память ASRock B660M Pro RS — скромная плата относительно прошлой категории, где мы даже слишком разгулялись, учитывая максимальные токи. Здесь мы рассчитываем на стабильную работу в стоке и током на уровне 220 А с 7+1 фазами. Gigabyte B660 GAMING X DDR4 — следующий кандидат с более мощной системой питания по схеме 8+1+1 и током до 280 А без особой нагрузки. Ультимативный и не самый практичный вариант в связи с интересной ситуацией на рынке — MSI MAG B660M Bazooka DDR4 в своём составе имеет 12+1+1 фаз с максимальным током в районе 500 А. Будет ли сильно греться VRM? Точно нет.

Intel Core i7-12700K/ i7-12700KF

У данной категории присутствует разблокированный множитель. Количество ядер, наличие встроенной графики, поддержка ECC памяти — идентично прошлой категории. Однако базовые частоты и буста теперь равны 3.60 и 4.90 ГГц. Частота буста на одно ядро — 5 ГГц. У энергоэффективных ядер значения скромнее и составляют 2.70 и 3.80 ГГц. TDP процессоров находится на отметке в 125 и 190 Вт. В разгоне будем считать 220 Вт и ток потребления 170 А.

Входим в лигу процессоров с разблокированным множителем, и на очереди материнская плата ASRock Z690 PG RIPTIDE с 12+1+1 фазой и током до 550 А, что уже несёт в себе достаточный запас для текущих процессоров. У MSI PRO Z690-A DDR4 дела обстоят не хуже, это чуть ли не самый популярный вариант на текущий момент с 14+1+1 фазой и током до 650 А. За такие характеристики, конечно же, придётся доплатить. Замкнёт наш выбор ASUS PRIME Z690-P D4 — это немного дороже, чем первый вариант с количеством фаз 14+1+2 с присущей для ASUS не самой простой компоновкой питания, однако максимальный ток потребления находится в районе 580 А, что тоже имеет достаточно большой запас для разгона.

Intel Core i9-12900/ i9-12900F

У i9-12900 встроенная графика прибавила ещё 0.05 ГГц и теперь частота составляет 1.55 ГГц для Intel® UHD Graphics 770. Однако множитель у данных процессоров заблокирован. Количество ядер включает в себя 8 производительных и 8 энергоэффективных с количеством потоков — 24. Частоты равны 2.40 и 5.00 ГГц для базовой и буста. На одно ядро — 5.10 ГГц. У энергоэффективных — 1.80 и 3.80 ГГц. TDP процессоров находится на уровне 65 и 202 Вт. В разгоне TDP возьмём в районе 240 Вт и ток 180 А.

Возвращаемся к B660, процессоры без индекса K, и сразу присмотримся к ASUS TUF GAMING B660M-PLUS WIFI с током в районе 320 А и с фазами по схеме 10+1, что вполне хватает для процессора, даже если мы захотим заблокировать частоты на определённом уровне. Следующий кандидат — это GIGABYTE B660 GAMING X DDR4 с 8+1+1 фазами и током порядка 300 А, что находится практически на аналогичном уровне. MSI MAG B660M MORTAR DDR4 с 12+1+1 фазой и током в районе 550 А. Плата с наибольшим запасом относительно других и соответственно большей ценой.

Тот, кто хочет «покрутить» процессор немного больше, чем возможно на B660, может присмотреться к варианту Gigabyte Z690 GAMING X DDR4 с 16+1+2 и током, который она может выдержать в районе 750 А. Вариант специфичный для данных процессоров, зато не будет чувства, что где-то нас ограничили.

Intel Core i9-12900K, Intel Core i9-12900KF

По встроенной графике нет отличий. Множитель у процессоров с индексом K разблокирован. Количество ядер и потоков аналогично прошлой категории. Частоты равны 3.20 и 5.10 ГГц для базовой и буста. На одно ядро — 5.20 ГГц. У энергоэффективных — 2.40 и 3.90 ГГц. TDP процессоров находится на уровне 125 и 241 Вт. При разгоне будем считать TDP в районе 290 Вт и токе 207 А.

Чем дальше, тем сложнее. По своей сути очень много материнских плат подходит под 12900K. Мы просто будем стараться не повторяться, а то слишком уж будет однообразный выбор с учётом ценовой политики большинства производителей. ASRock Z690 Steel Legend в своём составе имеет 12+1+2 фазы с ориентировочным током в 500 А, что тоже покроет возможности разгона процессора. ASUS TUF GAMING Z690-PLUS D4 уже значительно дороже, на борту 14+1+2 фазы с максимальным ориентировочным током 900 А. При таком токе будет, конечно, жарко, но сможет ли процессор столько забрать? Естественно, нет. Gigabyte Z690 AERO G (Z690 AERO G) — официально производитель не заявляет характеристик по зоне питания, однако по доступным источникам мы можем рассчитывать не меньше, чем на 800 А, что также будет огромным запасом. И наконец, оставим материнскую плату MSI MAG Z690 TOMAHAWK WIFI с количеством фаз 16+1+1 с током в районе 850 А. Все платы с огромным запасом и готовы под разгон процессоров, но не все готовы под разгон памяти — с этим на 12 поколении есть некоторые сложности, поэтому будьте готовы ко всему.

Intel Core i9-12900KS

Текущий флагман Intel. По количеству ядер, встроенной графике, поддержке ECC памяти нет изменений. Изменения начинаются с частот. Они равны 3.40 и 5.20 ГГц, при этом частота буста на одно ядро теперь составляет 5.50 ГГц. У энергоэффективных ядер частоты находятся на отметке 2.50 и 4.00 ГГц. За всё отвечает плата и не только бюджетом. Так, TDP при базовой частоте теперь составляет 150 Вт, но при бусте находится на том же уровне, что и у предыдущей категории — 241 Вт. У флагмана возьмём за основу TDP в разгоне — 310 Вт и ток 222 А.

Для флагмана Intel подготовим относительно флагманские модели материнских плат. На самом деле есть и ещё дороже материнские платы с огромной по току величиной в зоне питания, но всё должно находиться в разумных пределах. С другой стороны, всё зависит от вашего бюджета. MSI MPG Z690 Carbon WiFi с фазами по компоновке 18+1+1 и максимально выдерживаемым током порядка 1100 А. Вот и перевалили за 1000. У ASUS ROG STRIX Z690-E GAMING WIFI с количеством фаз 18+1+2 и ориентировочным током 1300 А. «Как так?»- спросите вы. Всё просто: более мощные мосфеты при том же количестве. За это мы платим значительно более высокой ценой. ASRock Z690 Taichi со своими 19+1+2 фазами и максимальным ориентировочным током в 1500 А, что ещё выше, при той же стоимости, однако с сюрпризом в виде дополнительных вентиляторов зоны VRM. Мосфеты мощнее, радиатор немного попроще — вот и весь результат.

Огромный выбор материнских плат, огромная цена на большинство из них, огромное потребление процессоров и огромная производительность. Слишком много слов огромный в одном предложении. При выборе всегда смотрите по своему бюджету. Возможно, будет достаточно не самой производительной материнской платы с более мощным процессором или же, наоборот, в погоне за максимальным разгоном выбрать самую лучшую плату. Решать как всегда вам, всем удачи и не болейте.

К процессорам Intel Core i9-12900K и Core i7-12700K все больше вопросов. На дешевых материнских платах на чипсете Intel Z690 их производительность падает на 25-30%

Только вчера мы писали о лукавстве Intel, допущенном при официальном сравнении производительности Core i9-12900K и Ryzen 9 5950X, и вот сегодня новые подробности о CPU Alder Lake, которые тоже напрямую касаются производительности. Но если вчера казалось, что в своем обычном состоянии Core i9-12900K если не превысит производительность нынешнего флагмана AMD, то хотя бы окажется с ним на одном уровне, то, согласно новым данным, Core i9-12900K, укомплектованный «неправильной» системной платой, будет работать на 30% медленнее, чем если бы он использовался с системной платой среднего или топового уровня. То есть при использовании связки «Alder Lake + дешевая материнская плата» тут уже ни о каком паритете с Ryzen 9 5950X речи не идет. Но в чем же заключается проблема?

Как выяснилось в ходе реальных тестов, Alder Lake очень требовательны к подсистеме питания материнской платы. Недорогие решение не могут выдавать мощность 135 Вт в течение длительного времени, которая необходима для оптимальной производительности CPU Alder Lake. Напомним, значением Power Limit 1 этих CPU составляет 125 Вт, но под нагрузкой они, естественно, потребляют больше.

Результатом нехватки питания является снижение частот в режиме Boost. В итоге производительность Core i9-12900K падает на 25-30%, Core i7-12700K – на 21-25%, Core i5-12600K – на 7-9%. Эксперимент показал, что для нормальной работы топовых CPU Alder Lake необходима системная плата с подсистемой питания, построенной по схеме «10+1 фаза», выдающая ток 50 А с интегральными схемами DrMOS. Все то же самое, но со схемой «6+1 фаза», уже является узким горлышком для производительности системы.

Интересно, что в системных платах Asus на чипсете Intel Z690, о которых мы писали на выходных, нет ни одной модели, подсистема питания которой насчитывает менее 11 фаз. Но у других производителей такие решения будут. Так что при выборе материнской платы для CPU Alder Lake нужно смотреть не только на тип поддерживаемой оперативной памяти, но и пристальное внимание уделять подсистеме питания.

Какая нужна материнка для i7-12700?

Обновляю систему, взял процессор i7-12700 (без K), материнская плата GIGABYTE B660 GAMING X DDR4. И тут всё чаще встречаю информацию о том, что у такой материнки для i7 процессора будет недостаточно питания, и мать будет резать производительность. Так ли это?

Нашел тесты сравнения производительности процессора i712700K на материнках GIGABYTE B660 GAMING X DDR4 (10 фаз питания) против ASUS ROG MAXIMUS Z690 HERO (21 фаза питания). И в целом в целом данный процессор на материнке GIGABYTE отстаёт не сильно, где-то совсем чуть-чуть. Может не всё так плохо? Разгоном ни процессора ни памяти я совсем не занимаюсь, но потерять в производительности процессора было бы обидно. Или может я не сильно это замечу, ибо только играю и монтажу и не сильно тяжелые проекты.Ссылка на тест: https://ru.gecid.com/m…0_gaming_x_ddr4/?s=all

И если кто сможет рассказать как завести оперативку на этой материнской плате, тоже буду рад совету, но это можно в личку. Kingston FURY Beast Black [KF432C16BBK2/32]. Вчера вроде пытался завести, всё стартануло, но частота оперативки показывается — 2100. Хотя родная 3200. Поменял XMP профиль на 3200, перезагружается, но частота по прежнему 2100. Видимо какие-то настройки ещё менять надо.

Знакомство с материнской платой ASUS PRIME Z690-A. Проверяем с Intel Core i7-12700K

Пока единственным совместимым с ними чипсетом является флагманский Intel Z690. Выход более простых Intel B660, H660 и т. д. ожидается уже в 2022 году.

Надо сказать, что такого количества изменений при переходе к новой платформе у Intel не было довольно давно.

Отметим лишь часть значимых нововведений:

• новая гибридная архитектура с ядрами двух типов;
• техпроцесс Intel 7 (10 нм) в десктопных процессорах;
• поддержка оперативной памяти DDR5 и DDR4;
• поддержка процессором интерфейса PCIe 5.0;
• поддержка интерфейса PCIe 4.0 чипсетом.

Материнские платы на базе Intel Z690 выпускаются в вариантах под оперативную память DDR4 или DDR5.

Модель ASUS PRIME Z690-A, представленная в данном обзоре, поддерживает память DDR5.

Линейка материнских плат ASUS PRIME в иерархии ASUS — это сравнительно доступные модели примерно начального или начально-среднего уровней. Самые «мощные» платы ASUS PRIME частично пересекаются по классу с линейкой ASUS TUF. Далее идут уже более продвинутые материнки серии ASUS ROG.

ASUS PRIME Z690-A оказалось самой навороченной платой во всей линейке ASUS PRIME.

Ее будем тестировать вместе с процессором Intel Core i7-12700K.

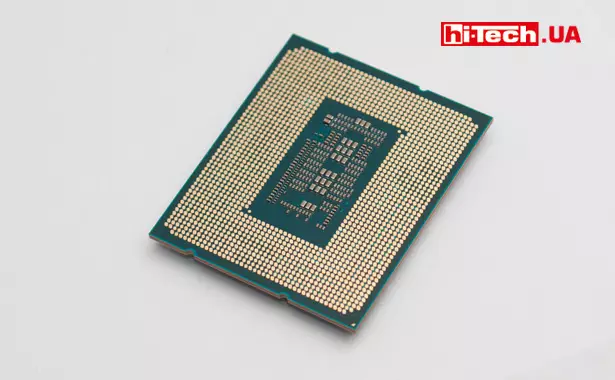

Intel Core i7-12700K

Он имеет 8 «основных» P-ядер с поддержкой Hyper-threading и еще 4 малых E-ядра. Такой гибридной архитектуры с сочетанием ядер двух типов в компьютерных процессорах ранее не было.

Набор P- и E-ядер на примере процессора Intel Core i9-12900K

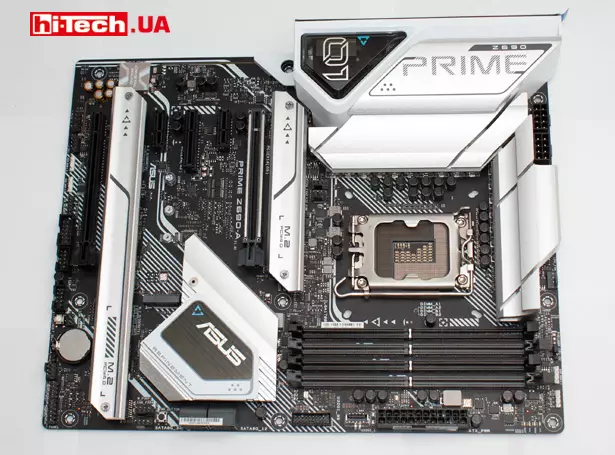

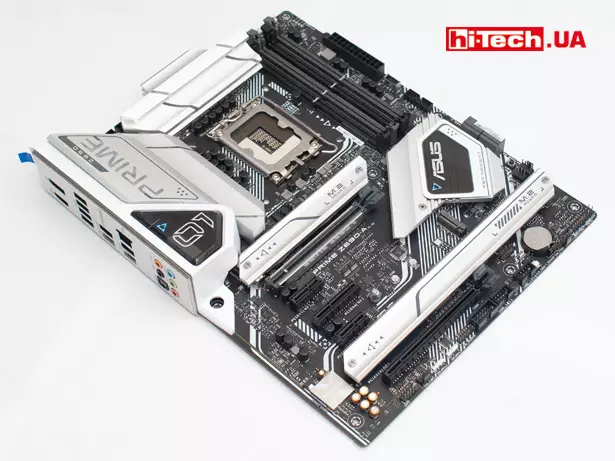

Осматриваем ASUS PRIME Z690-A

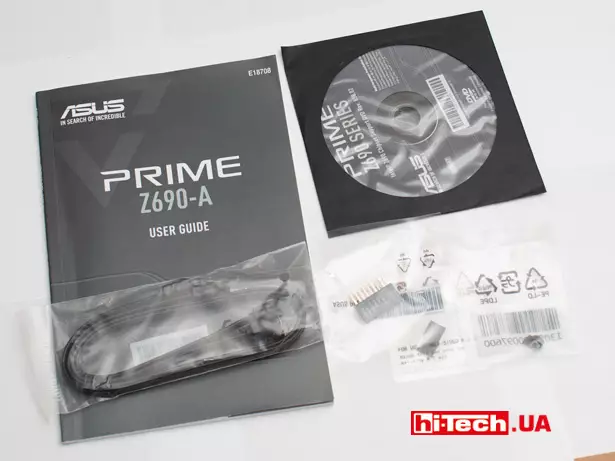

Комплектация материнской платы ASUS PRIME Z690-A скромная. В коробке лишь самое необходимое без каких-либо дополнительных бонусов.

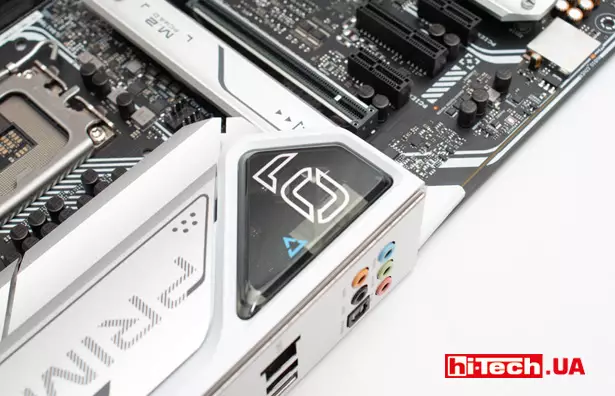

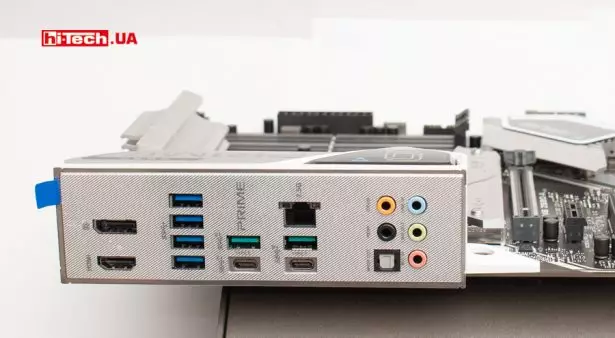

Область в районе панели разъемов получила немало внимания со стороны дизайнеров. Тут расположен единственный элемент с подсветкой (подробнее о подсветке далее), имеется декоративная пластиковая накладка с прозрачным окошком.

Планка панели разъемов несъемная. Это, в некотором роде, отличительная черта материнских плат среднего и высокого классов.

Чтоб описать структурные особенности ASUS PRIME Z690-A, приведем блок-диаграмму платформы на базе чипсета Intel Z690 и процессора Intel Core 12th Gen.

Блок-схема структуры платформы с новым процессором Intel Core 12th Gen и чипсетом Z690

Сразу обращаем внимание, что первый слот расширения, предназначенный для видеокарт, обеспечивается контроллером, встроенным в процессор и имеет поддержку. PCI Express 5.0.

На данный момент никаких преимуществ это не дает, ведь видеокарт PCIe 5.0 сейчас нет, да и возможностей PCIe 4.0 на данный момент хватает с запасом. Разумеется, данный слот полностью совместим с видеокартами PCIe 4.0, и т. д.

Все остальные PCIe-слоты обеспечиваются самим чипсетом и поддерживают максимум интерфейс PCIe 3.0.

Хотя по размеру нижний слот соответствует PCIe x16, к нему подведены всего 4 линии, соответственно, максимальный для него режим работы — PCIe 3.0 x4.

Увеличение количества слотов M.2 (преимущественно для накопителей) — это тренд в современных материнских платах.

Данная ASUS PRIME Z690-A позволяет установить сразу четыре накопителя M.2. Причем три посадочных места обеспечиваются радиатором.

Ранее такой серьезной «M.2-подготовкой» могли похвастать лишь платы существенно более высоких категорий.

Самый верхний M.2-слот обеспечивается контроллером процессора, а остальные три — чипсетом. Все они имеют поддержку PCIe 4.0 x4.

Любопытно, что для верхнего SSD M.2 подготовили «двухсторонний» радиатор. Решение адресовано самым быстрым накопителям, которые могут прилично нагреваться при нагрузке.

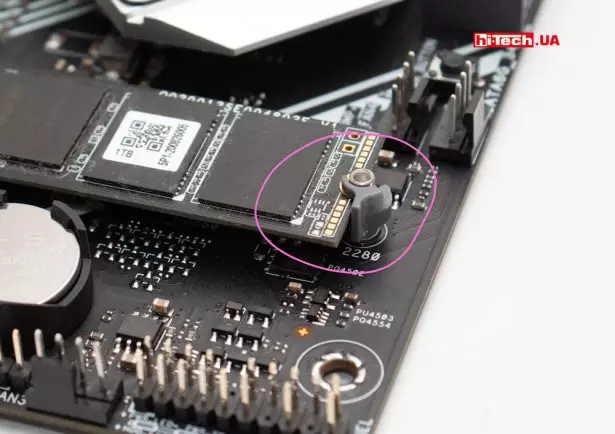

M.2-накопители фиксируются не винтом, а удобной пластиковой задвижкой

Понравилось, что ни один M.2-накопитель не будет закрыт видеокартой. В данном случае подразумевается, что используется видеокарта с «обычной» двухслотовой системой охлаждения. В значительной мере это позволяет избежать дополнительного нагрева SSD от графической платы.

На радиаторах SSD нанесены термопрокладки

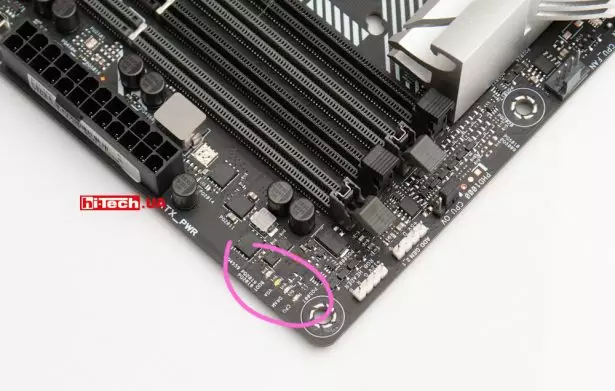

Серия специальных светодиодов укажет на возможную проблему при запуске (CPU, DRAM, VGA, Boot)

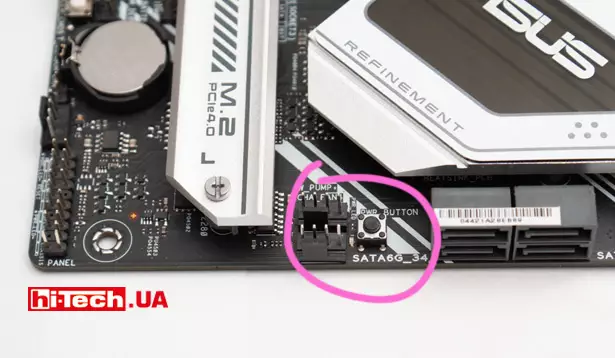

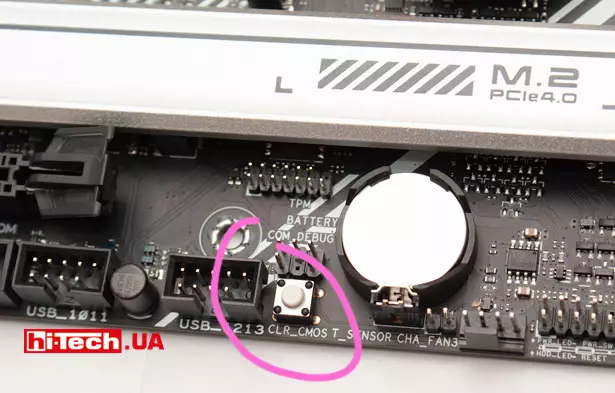

Довольно неожиданно на плате такого класса было обнаружить кнопки включения и сброса CLR_CMOS

Переход на сокет LGA 1700 подразумевает также новое крепление для кулера. Расстояние между отверстиями чуть увеличено, но, что более интересно, изменилась «посадочная» высота. Расстояние между поверхность крышки процессора и материнской платой стало немного (чуть менее 1 мм) меньше.

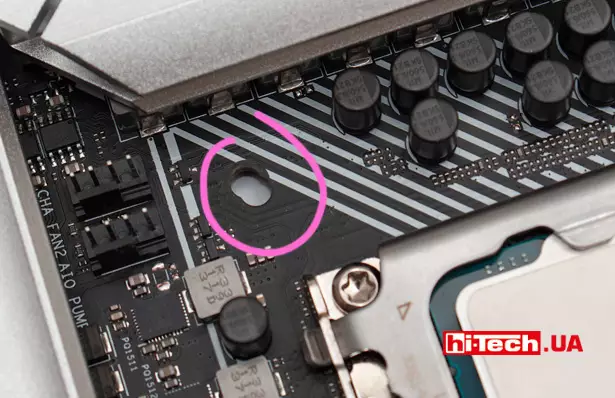

Чтоб упростить переход на новую систему в материнских платах ASUS делаются двойные отверстия, которые позволяют установить и кулер под новое крепление LGA 1700 и кулер для прошлых поколений LGA 1200/LGA 115X.

Если «старое» крепление LGA 1200/LGA 115X обеспечивает достаточный прижим, то его вполне можно использовать на ASUS PRIME Z690-A.

Еще мощнее

Процессоры Intel для энтузиастов (с буквой K в названии) в последние годы отличаются довольно большими аппетитами в плане энергопотребления. И связано это не только с ростом количества вычислительных ядер, а также с тем, что производитель уже с завода стараются выжать практически максимум возможностей.

Каждые новые 100 МГц, когда частоты приближаются к отметке 5000 МГц, даются значительным ростом рабочего напряжения и энергопотребления.

Вполне официально допускается работа процессоров за пределами стандартного потребления. Если речь о процессорах Core i7, Core i9 то это уровни до 200 Вт и выше под нагрузкой на все ядра.

Соответственно, система питания материнской платы должна со всем этим справляться.

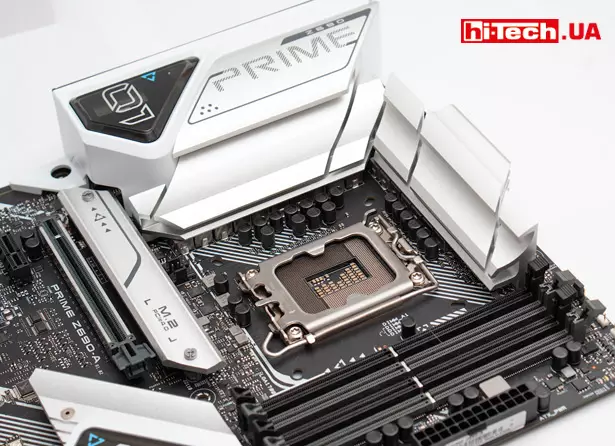

Хорошо, что с энерговооруженностью у ASUS PRIME Z690-A все на очень высоком уровне. Плата имеет 16+1-фазную систему питания с мощными радиаторами.

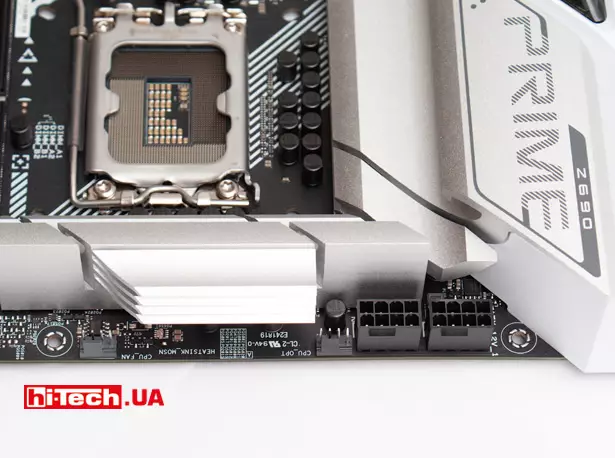

Для питания процессора предусмотрены сразу два 8-контактных разъема. Кто бы мог подумать, что мы увидим такое на платах серии ASUS PRIME…

Два разъема питания процессора необходимы при энергопотреблении CPU далеко за 200 Вт, если вы не планируете использовать такие режимы, абсолютно достаточно будет подключения к одной колодке

Подсветка

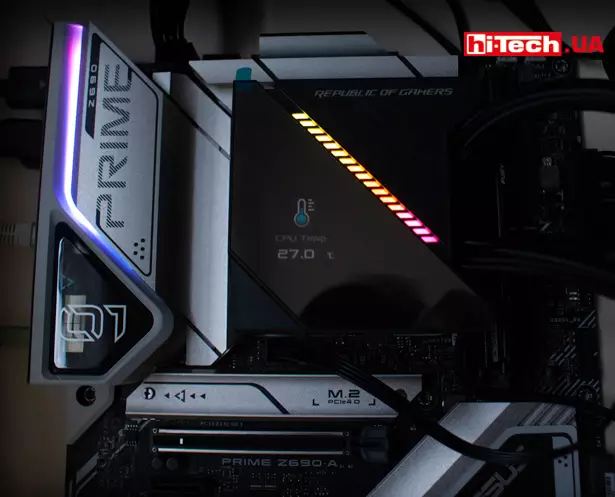

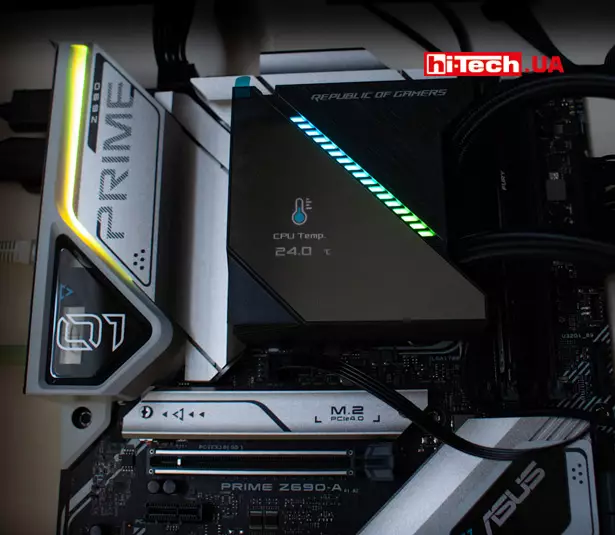

Элемент с подсветкой на плате всего один, но довольно крупный.

Разумеется, это управляемая RGB-подсветка с возможностью синхронизации с другими компонентами.

Дополнительно плата предоставляет большое количество контактных площадок для подключения светодиодных лент.

Три из них предназначены для подключения лент с пиксельной адресацией (WS2812B), и еще одна — для обычных 12-вольтные RGB-лент.

Управление подсветкой входит в набор ПО Armoury Crate. Предусмотрено также отдельное приложение ASUS Aura Creator, где вы можете создавать какие-то навороченные собственные светоэффекты.

Подключаем

Конфигурация тестовой системы:

• Материнская плата: ASUS PRIME Z690-A
• Процессор: Intel Core i7-12700K
• Процессорный кулер: ASUS ROG Ryujin 360
• Оперативная память: 1×16 ГБ DDR5 5200 МГц (Kingston Fury KF552C40BB-16)
• Накопитель: Goodram SSD IRDM M.2 1 ТБ
• Блок питания: Enermax Revolution D.F. 650W

Прорезь на модулях оперативной памяти DDR5 находится практически по центру со смещением всего на несколько миллиметров. Не помешает дополнительная внимательность при выборе нужной стороны во время установки.

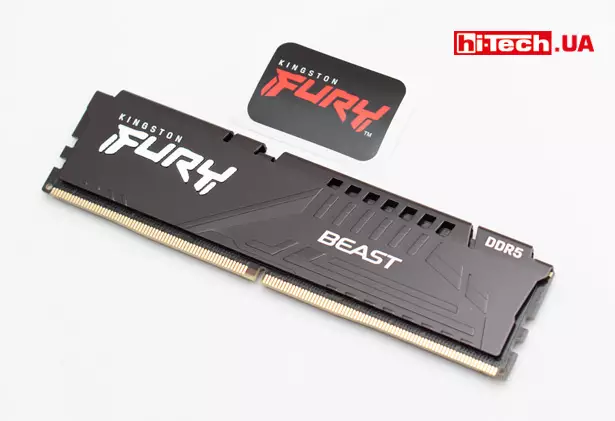

Модуль 16 ГБ DDR5 5200 МГц Kingston Fury KF552C40BB-16

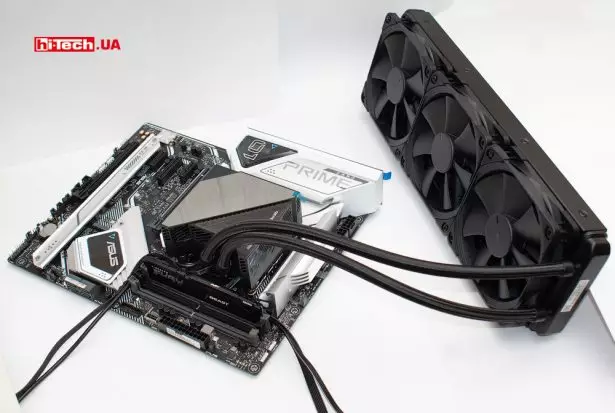

Систему на базе ASUS PRIME Z690-A + Intel Core i7-12700K использовали вместе с внушительной водяной системой охлаждения ASUS ROG Ryujin 360, которую нам предоставили вместе с материнской платой.

Изюминкой данной АО является встроенный экранчик, которые позволяет выводить как различные параметры, например температуру процессора, так и декоративную анимацию.

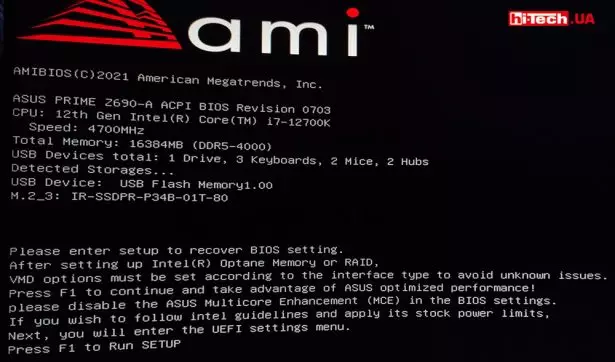

При первом запуске предлагается задать «стандартный» режим работы процессора или режим работы без ограничений (по энергопотреблению, токам).

Дизайн оболочки остается практически неизменным уже многие годы. Если вы запустите, скажем, плату поколения Intel Z390, то BIOS будет выглядеть практически так же.

Есть более простая для новичков страница с графическими элементами, а для более опытных пользователей предусмотрено традиционное текстовое меню.

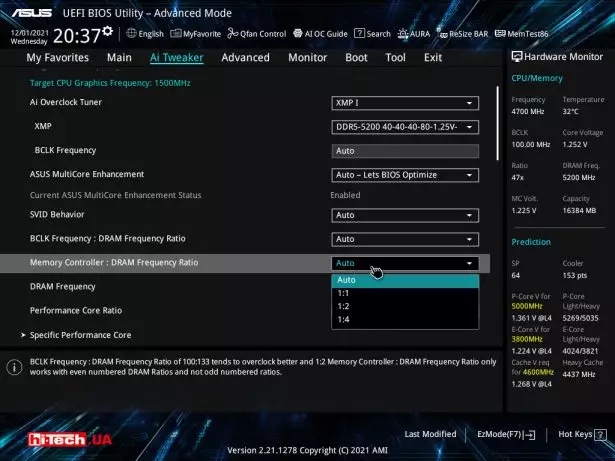

В прошлом поколении систем Intel (Intel Core 11 Gen) появились два делителя между частотой контроллера памяти и модулями памяти.

Теперь, в поколении Intel Core 12th Gen для памяти DDR5 делителя уже три — 1:1, 1:2 и 1:4 (Gear 1, Gear 2, Gear 4). Причем базовым является 1:2.

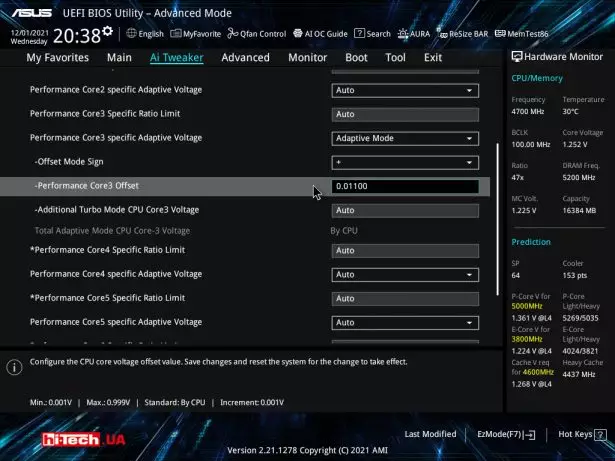

Вносить корректировку напряжение можно для каждого P-ядра индивидуально. А вот для E-ядер — только вместе.

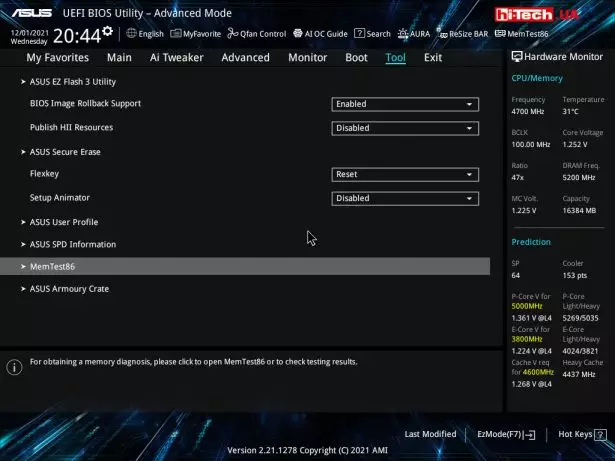

В 2021 году некоторые на платы стали получать встроенную утилиту для проверки памяти Memtest86. Запускается она прямо из BIOS.

Сначала выставляем для Intel Core i7-12700K режим работы без ограничений по энергопотреблению.

В тесте Cinebench R20 с нагрузкой на все ядра энергопотребление Core i7-12700K по данным HWiNFO (CPU CPU Package Power) достигало примерно 175 Вт.

Мы решили еще увеличить нагрузку и с небольшим поднятием напряжения довели энергопотребление Core i7-12700K до 200 Вт.

Судя по встроенному датчику, нагрузка 200 Вт является очень простой задачей для платы ASUS PRIME Z690-A. За 15 минут непрерывного теста температура VRM добралась лишь до отметки 61 C. Это хороший результат.

Получается, что плата способна без проблем стравится и с топовым на данный момент Intel Core i9-12900K, работающим далеко за пределами «базового» энергопотребления.

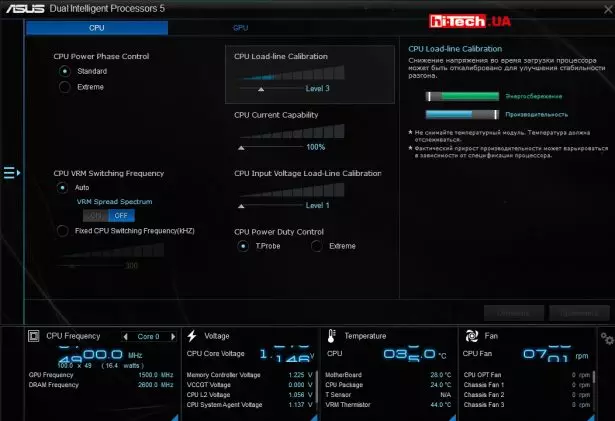

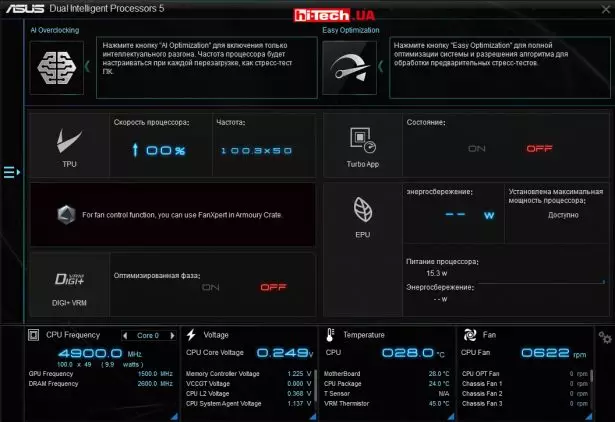

Фирменное ПО ASUS AI Suite 3 для мониторинга и настройки некоторых параметров системы

Выводы

По общему впечатлению ASUS PRIME Z690-A — это шикарная плата, возможностей которой с запасом хватит даже для требовательных пользователей, если, конечно вы не какой-то хардкор-энтузиаст.

Она будет отличной основой практически для любого развлекательного или рабочего ПК (игры, монтаж видео, 3D-рендеринг и т.д.).

Система питания выполнена с большим запасом, позволяя плате без особых проблем работать в нештатных режимах даже с самыми мощными процессорами Intel Core i7 и Core i9.

По оснащению, количеству различных разъемов, слотов M.2-накопителей, мощности системы питания, установленной аудиосистеме, сетевому контроллеру и т. д. плата ASUS PRIME Z690-A вполне соответствует моделям более высокой серии ASUS ROG прошлых поколений.

Нюанс в том, что ASUS PRIME Z690-A и по цене уже попадает в ту категорию, где ранее были материнские платы ASUS ROG.

Оценка:

+ мощная система питания с хорошим охлаждением

+ четыре слота M.2

+ три слота M.2 обеспечены радиатором

+ большое количество контактных площадок для подключения светодиодных лент двух типов

+ двойные отверстия позволяют использовать некоторые системы охлаждения с креплением для сокетов LGA 1200/LGA 115X прошлых поколений

– довольно высокая стоимость (общая особенность материнских плат такого класса на базе чипсета Z690)

– на данный момент память DDR5 значительно дороже, чем DDR4 (недостаток не самой платы, а особенность платформы, связанная с использованием модулей DDR5)
