АСКОН выпустил новый КОМПАС-3D v20

Компания АСКОН представила новую версию своего флагманского продукта — КОМПАС-3D v20. Это российская система проектирования, построенная на собственном геометрическом ядре C3D, в которой работают 100 000 профессиональных инженеров во всех отраслях промышленности.

Новая версия умеет напрямую читать форматы практически всех популярных CAD-систем без необходимости их предварительной конвертации, в том числе при вставке импортированных компонентов в сборку КОМПАС-3D. Появились новые инструменты прямого редактирования геометрии. Доработано поверхностное и листовое моделирование, проделана большая работа над удобством проектирования, скоростью и производительностью системы.

Игорь Волокитин, Директор по продукту КОМПАС-3D

Игорь Волокитин, Директор по продукту КОМПАС-3D:

Новейшая история КОМПАС-3D началась еще с 17-й версии, и 20-я версия получила все то лучшее, что было сделано в предыдущих:
v17 — современный дизайн: кардинально обновленный интерфейс и приемы работы
v18 — скорость: в разы увеличенное быстродействие системы при работе с большими сборками
v19 — эффективность: новая функциональность для решения задач двигателестроения, авиастроения и судостроения.

Обновленный КОМПАС-3D — это современный, производительный и еще более функциональный продукт, который успешно решит задачи как текущих, так и новых пользователей.

Прямое чтение форматов других CAD-систем

КОМПАС-3D научился напрямую открывать модели практически всех популярных CAD-систем без использования дополнительного конвертера. Поддерживаются форматы систем: UGS/NX, CATIA, ProE/Creo, SolidWorks, SolidEdge и Inventor.

Новинка доступна в базовой функциональности КОМПАС-3D v20.

Управление наборами инструментальных панелей и другие изменения в интерфейсе

Появилась возможность управлять наборами инструментальных панелей: создавать свой набор, наполнять его необходимыми командами, перемещать, скрывать и удалять.

Контекстные панели тоже можно настроить под себя. Их состав зависит от документа, с которым работает пользователь, а также от выбранного объекта: грани, ребра или отрезка на чертеже.

Новинки поверхностного моделирования

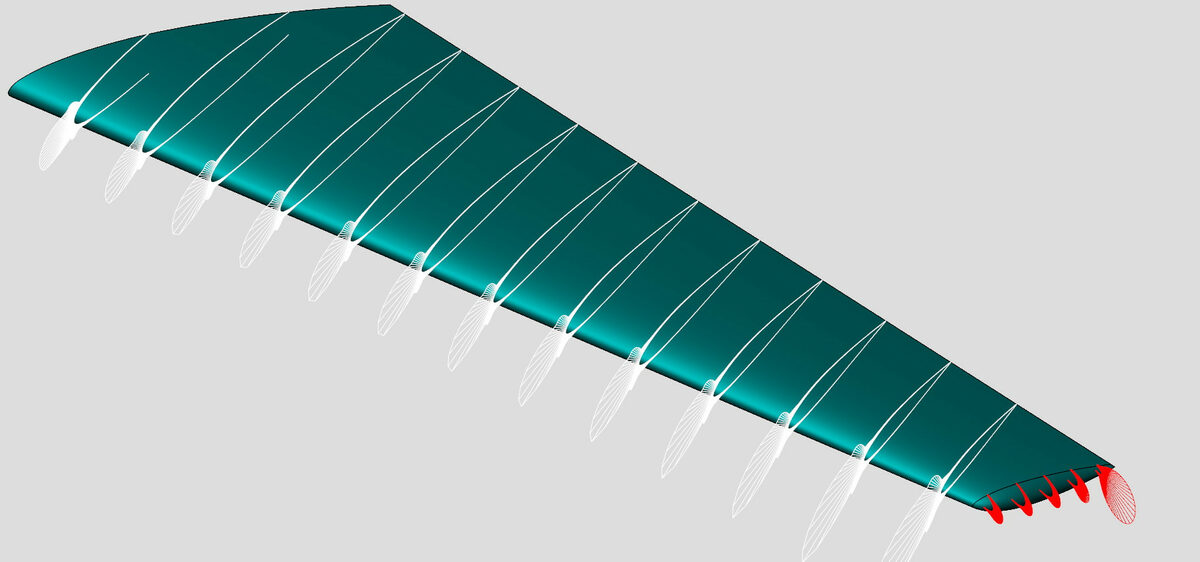

Функциональность поверхностного моделирования КОМПАС-3D пополнилась абсолютно новым типом поверхностей — «Поверхностью конического сечения», которая образуется путем перемещения кривой конического сечения по двум направляющим с возможностью изменения параметров этого сечения. В итоге формируется очень гладкая поверхность на всем своем протяжении.

Переработана поверхность по сети кривых. Теперь в качестве границ поверхности можно использовать многосегментные кривые, явно задавать цепочки соединения характерных точек, контролировать направление сопряжения поверхностей, оптимизировать форму поверхности для получения более предсказуемого результата на нечасто заданной, но достаточно искривленной сетке кривых.

Для диагностики гладкости поверхностей создана новая команда «Сетка графиков кривизны». Результат работы команды — графики кривизны для линий пересечения поверхности с плоскостями, расположенными либо параллельно базовой плоскости, либо радиально вокруг указанной точки.

Новинки листового моделирования

Твердотельную или поверхностную модель, в т.ч. модель без истории построения, теперь можно превратить в листовую деталь, а затем получить развертку. При этом задаются различные параметры самого листового тела, углов и сгибов. Доступен автоматический поиск скруглений, определяющих положение сгибов в листовом теле, а полученное листовое тело сохраняет ассоциативную связь с исходной моделью.

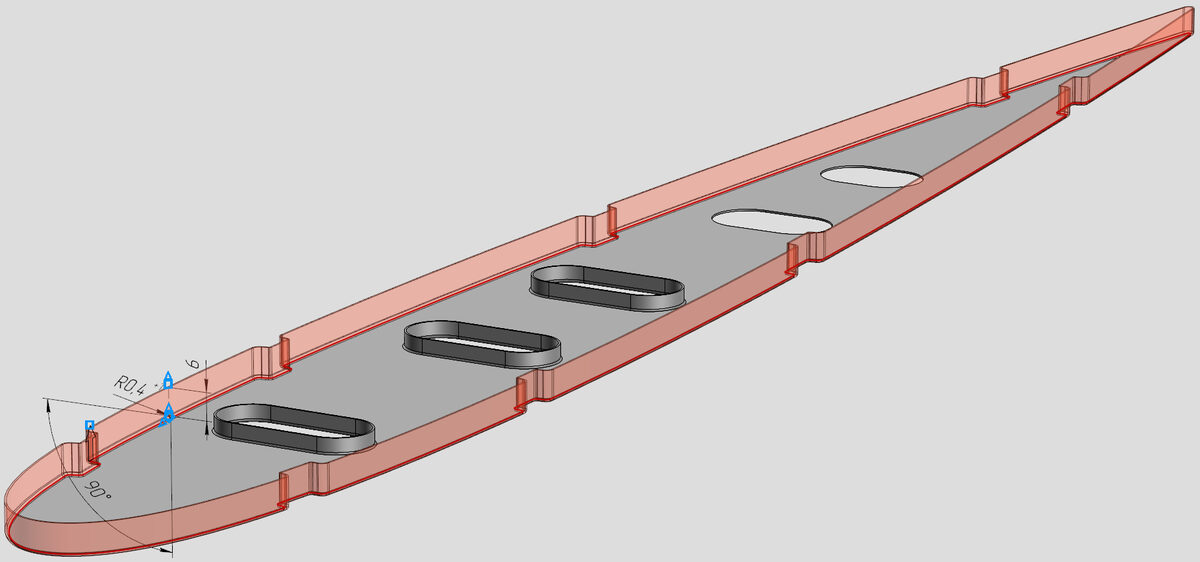

Новая команда «Отбортовка» строит сгиб в листовой детали вдоль плоского ребра произвольной формы.

«Штамповка телом» — еще одна новая команда, создает в листовом теле штамповку по форме другого, заранее созданного в модели тела. При выполнении операции можно указать, является ли это тело пуансоном или матрицей, а также выбрать грани для вырубки — на их месте в штамповке будут отверстия.

Новая панель управления свойствами изделия и его составных частей

Появилась новая панель управления «Состав изделия», предназначенная для работы со свойствами изделия и его составных частей. «Состав изделия» поможет просматривать и изменять свойства составных частей, управлять их вхождением в спецификацию текущего стиля, добавлять и удалять их.

Новое приложение «Оборудование: Кабельные каналы»

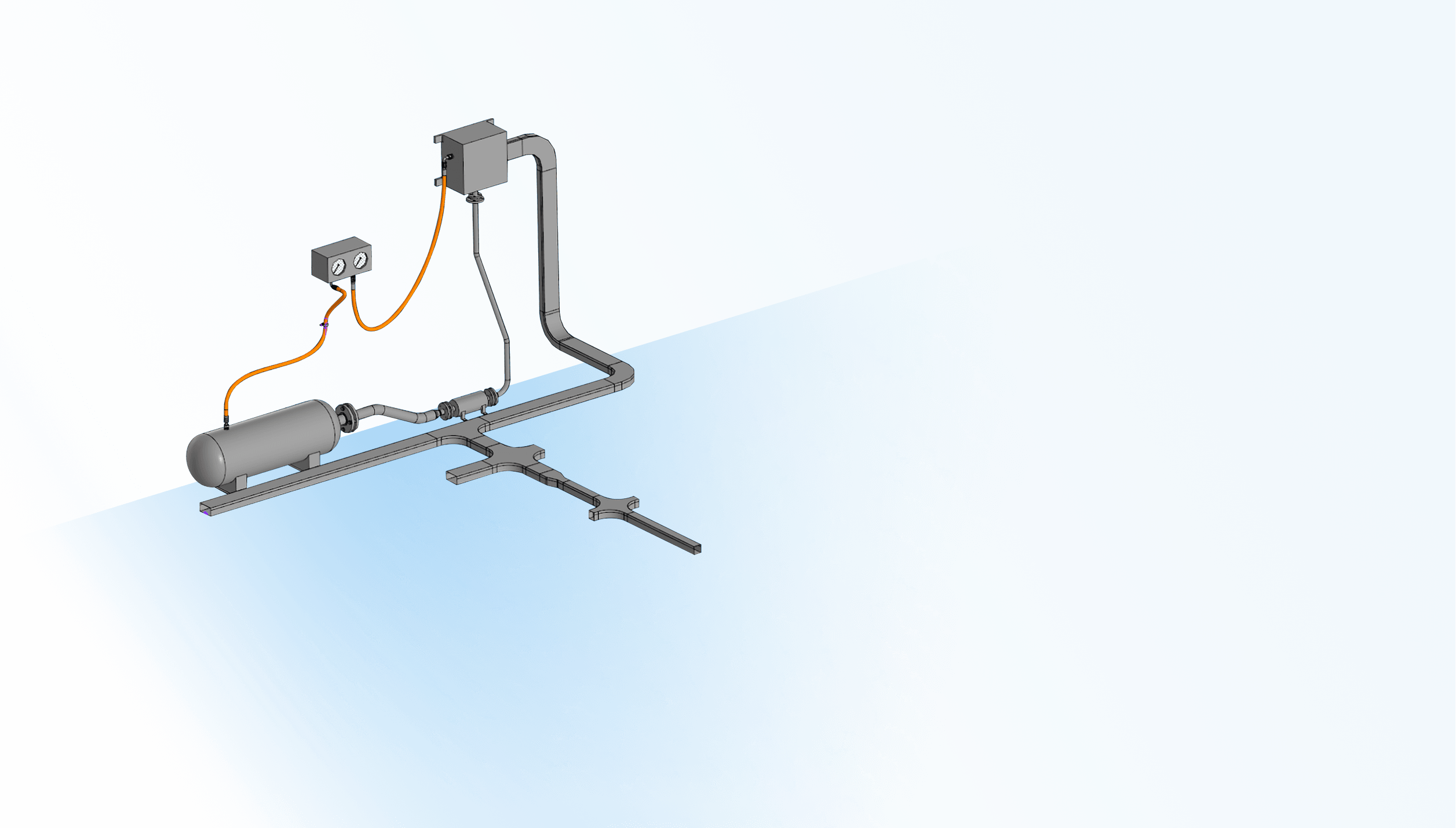

Приложение позволит быстро построить кабельные каналы без предварительно созданной траектории. Настроить стили с указанием профиля канала, поворотов и ветвлений. Автоматически подсчитать крепежные элементы и добавить их в спецификацию. Пользователь сможет добавить свои элементы в состав кабельного канала и задать профиль канала с помощью библиотеки фрагментов. Приложение будет полезно для проектирования подключения оборудования к электропитанию или автоматике.

«Изоляция» металлоконструкций и импорт из IFC

В приложении «Оборудование: Металлоконструкции» появилась группа команд для изолирования каркасных конструкций. Можно изолировать профиль, тело или грань целиком. Новые команды пригодятся при проектировании набора судна.

Вторая крупная новинка приложения — импорт из IFC (Industry Foundation Classes). Новая команда открывает файл формата IFC, содержащий металлоконструкции, для последующего редактирования. IFC — это открытый формат для обмена данными между различными BIM-системами, например, Renga. После чтения металлоконструкции можно редактировать командами приложения, сформировать комплект документации КМД и выгрузить модели для резки на станках с ЧПУ.

Подробнее об импорте из IFC смотрите в видео: https://youtu.be/CnODbat-K3I.

Новинки строительных приложений: электроснабжение и наружные сети

Продолжает развиваться приложение «КОМПАС. Электроснабжение», его функциональность пополнилась электротехническими расчетами: расчет токов короткого замыкания по ГОСТ 28249-93 (однофазный, двухфазный и трехфазный, ударные замыкания); расчет падения напряжения (с учетом температуры в помещении); расчетный ток линии; расчет необходимого количества жил кабеля. Все расчеты доступны не только в Электротехнической модели, но и формируются в отчет «Расчет электрический нагрузок» по РТМ 36.18.32.4-92.

При трассировке и прокладке кабелей приложение позволяет создавать кабельные группы. Ответвительные коробки формируются в автоматическом режиме.

Также специалист может получить не только общую спецификацию оборудования, материалов и изделий на объект, но и поэтажную. При внесении изменений спецификации автоматически обновляются.

В приложение добавлены автоматизированные проверки: корректность структуры электротехнической модели, соответствие номинальных значений расчетным и др.

В приложениях по наружным сетям «Газоснабжение: ГСН», «Наружные сети: НВК» и «Тепловые сети: ТС» появилась возможность многотрубной прокладки сетей — это построение сразу нескольких сетей по одной траектории. Усовершенствованная оцифровка топографического изображения сократит время работы специалистов.

Что еще нового?

Всего в КОМПАС-3D v20 реализовано более 100 функциональных изменений.

В режиме 2D появилась дуговая осевая линия, управляющий размер длины дуги окружности.

Новинка в 3D-моделировании — команда «Разрезать» для разделения тела на части — особенно пригодится тем, кто проектирует технологическую оснастку. Доработаны команды массивов. Теперь можно копировать отдельные экземпляры других массивов, для отверстия появилась возможность включать в состав массива ось и резьбу.

По предложениям пользователей реализована возможность изолирования компонентов (не путать с изоляцией). Это режим, в котором отображаются только выбранные компоненты.

Усовершенствована простановка позиций в ассоциативном чертеже. Созданное обозначение позиции теперь автоматически включается в объект спецификации компонента, на который указывает линия-выноска обозначения. В случае, когда точка начала выноски задана внутри контура проекции грани, система автоматически создает ассоциативную связь между линией-выноской и проекцией грани.

Продолжаем развивать тему производительности и быстродействия различных процессов, причем не только в 3D, но и при работе с чертежами. Ускорено групповое открытие документов, переключение между вкладками документов, построение массива операций, выполнение операции «Отверстие» c автоматическим определением области применения, очистка области, перерисовка чертежа на экране и др.

В приложении «Валы и механические передачи» появились новые типы резьбы: метрическая по ГОСТ 4608-81, американская дюймовая UN по стандарту ASME B1.1-2003, британская дюймовая Витворта по стандарту BS 84:1956, окулярная резьба по ГОСТ 5359-77.

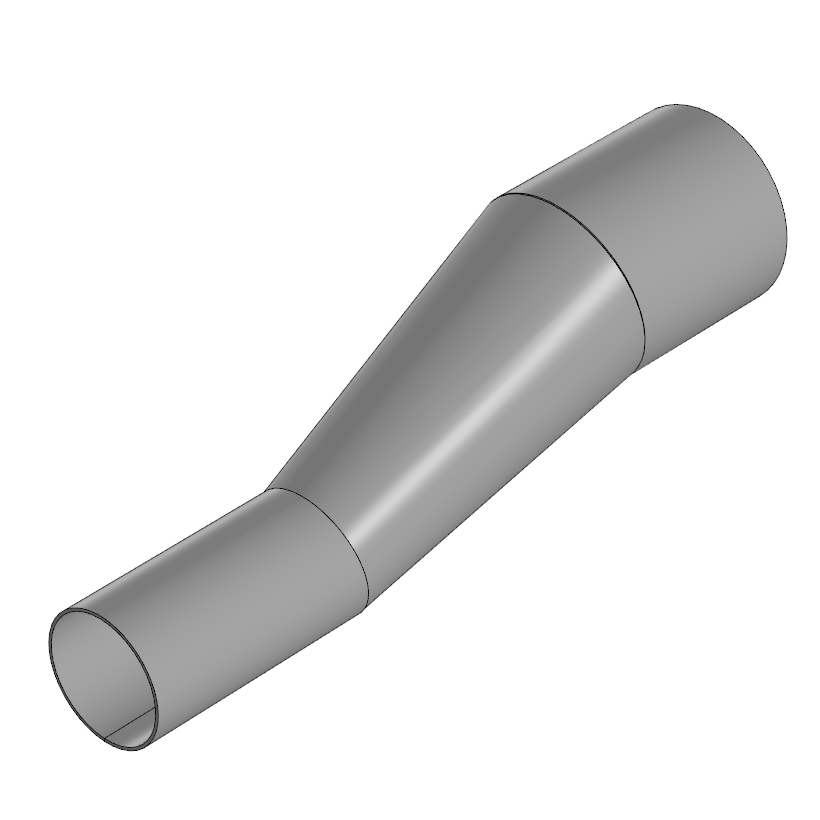

В приложение «Оборудование: Развертки» добавлены новые типы переходных, цилиндрических и конических патрубков.

В приложении «Механика: Пружины» появились пружины из нержавеющей стали.

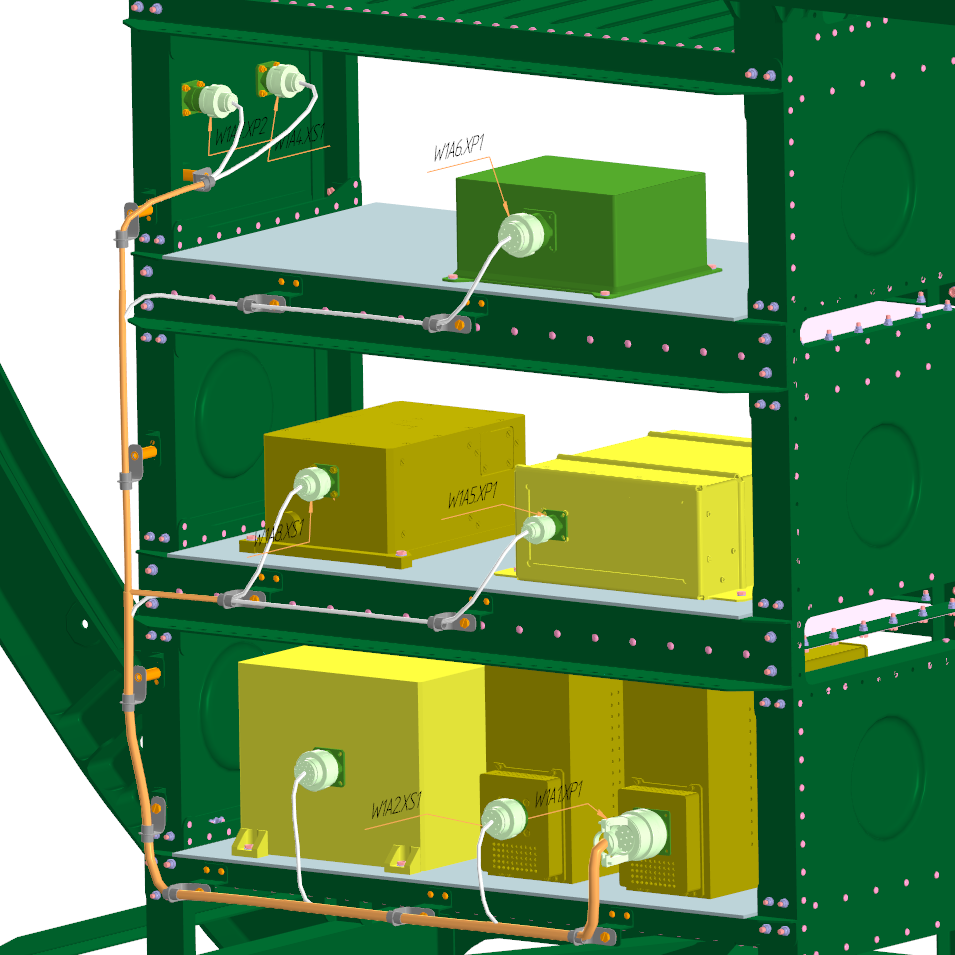

В приложении «Оборудование. Кабели и жгуты» реализован импорт данных из системы САПР МАКС. В 3D-модель сборки изделия передается список компонентов жгута с позиционными обозначениями и ссылкой на трехмерные модели компонентов, а также список групповых электрических соединений между компонентами жгута. На этой основе приложение формирует 3D-модель жгута (кабеля). При импорте данных происходит одновременное заполнение таблицы соединений жгута.

Подробнее о новой версии: kompas.ru/kompas-3d/v20. Попробуйте все новинки КОМПАС-3D v20 сами!

Презентация новой версии

Узнайте подробности и задайте вопросы о КОМПАС-3D v20 напрямую команде разработки на официальной презентации новой версии. На мероприятии вы узнаете, какие новинки появились в 20-й версии и благодаря каким предприятиям и пользователям это произошло, над чем сейчас работают разработчики геометрического ядра C3D, каковы результаты тестирования v20 в авиастроении, кто стал лучшим участником бета-тестирования v20. В конце презентации представители разработки КОМПАС-3D ответят на вопросы участников.

Начало презентации КОМПАС-3D v20 8 июля в 11: 00 по московскому времени. Онлайн-трансляция из Санкт-Петербурга.

Участие бесплатное, требуется регистрация.

Новинки КОМПАС-3D v20 и история их появления

Заглянуть за горизонт: над чем сейчас работает команда геометрического ядра C3D,
Олег Зыков, C3D Labs

Оценка протестированного функционала новинок КОМПАС-3D v20 в контексте проектирования моделей внешних обводов аэродинамических компоновок летательных аппаратов,
Сергей Фонин, СибНИА им. С. А. Чаплыгина

Новые возможности КОМПАС-3D v20 Home

Модель советского тяжёлого штурмового танка КВ-2, Автор: Маслов Максим Игоревич

Модель советского тяжёлого штурмового танка КВ-2, Автор: Маслов Максим Игоревич

Прошлой осенью мы выпустили новую версию системы КОМПАС-3D Home для любительского 3D-моделирования и домашнего использования. Мейкерам, 3D-печатникам, домашним мастерам и блогерам доступны все возможности профессиональной САПР.

Что же интересного появилось в КОМПАС-3D v20 Home?

Оглавление

Доработан интерфейс:

Добавлены новые возможности по настройке наборов и панелей:

наборы можно перемещать в списке,

наборы можно скрывать,

можно добавлять и удалять наборы,

можно включать наборы одного типа документов в список наборов другого типа документов,

в набор можно включать панели, уже входящие в другие наборы,

можно переименовывать пользовательские панели.

Появилась возможность настройки контекстных панелей. Их состав зависит от документа, с которым работает пользователь, а также от выбранного объекта: грани, ребра или отрезка на чертеже.

Надоело читать? 🙂 Посмотрите видео — там все очень подробно:

При загрузке или сбросе настроек появилась возможность не менять настройки целиком, а выбрать конкретную группу настроек:

инструментальные панели и панели управления,

В диалоге горячих клавиш показаны комбинации

В диалоге настройки клавиатуры теперь отображаются системные команды, например команда Создать объект (<Ctrl> + <Enter>). Комбинации клавиш, назначенные этим командам, невозможно изменить или переназначить другим командам. Системные команды отмечены специальным значком. Добавлен фильтр Системные команды для отображения в диалоге только системных команд.

Надписи стали красивее

Реализован более точный вариант расчета размеров символов шрифта в тексте. При его использовании размер символов не зависит от масштабирования, заданного при настройке Windows, и использования ClearType. Влияние этих параметров на тексты в КОМПАС-документах наиболее заметно в Windows 10 и выражается в том, что фактическая высота символов не соответствует заданной.

Также улучшено отображение текстов в трехмерных моделях.

Групповое открытие документов стало удобнее

Улучшен процесс группового открытия документов (как в случае выбора нескольких файлов в диалоге открытия, так и в случае, когда предыдущий сеанс работы был завершен при наличии нескольких открытых документов). Теперь во время группового открытия документов на экране отображается окно индикатора процесса. Оно содержит имя открываемого в данный момент документа и ссылку Прервать для прекращения загрузки всех оставшихся документов группы.

Увеличена ширина полосы прокрутки

По просьбам пользователей увеличена ширина полосы прокрутки на Панелях управления (Дерево документа, Панель параметров и др.), а также в некоторых диалогах и окнах.

Доработано трехмерное моделирование:

Появился режим изоляции

Реализован режим изоляции выбранных компонентов сборки. В этом режиме отображаются только указанные пользователем компоненты, тела или поверхности, а все остальные объекты скрываются. После выхода из режима изоляции видимость объектов восстанавливается.

Вставка в сборку из проводника

Появилась возможность вставки компонентов в сборку путем «перетаскивания» файла мышью из Проводника в окно КОМПАС-3D Home, на вкладку сборки. Данный способ можно применять для вставки в сборку как моделей КОМПАС-3D Home, так и моделей из обменных форматов.

Команда разрезать (тело)

Появилась команда Разрезать, позволяющая рассечь тело или компонент на несколько частей, каждая из которых становится самостоятельным телом. Секущими объектами могут быть плоскости, поверхности, получаемые выдавливанием эскиза, и другие объекты. Во время выполнения команды можно указать, какие из образовавшихся тел должны остаться в модели. Результат применения команды Разрезать к компоненту сборки — появление в сборке новых тел. Компонент при этом перестает отображаться и учитываться в МЦХ сборки.

Надоело читать? 🙂 Посмотрите видео — там все очень подробно:

Доработаны вспомогательные плоскости:

Вспомогательные плоскости служат для размещения в модели эскизов, на основе которых создаются формообразующие операции.

Создание множества плоскостей

В команды Смещенная плоскость и Плоскость под углом добавлена возможность указания количества плоскостей. Благодаря этому за один вызов команды можно построить не одну, а несколько плоскостей, расположенных с заданным линейным или угловым шагом.

Подгонка габарита и надпись

При работе со вспомогательными плоскостями и плоскостями абсолютной системы координат стали доступны следующие возможности:

Автоматическая подгонка размера прямоугольника, символизирующего плоскость, под габарит модели. Пока подгонка включена, ручное изменение прямоугольника плоскости невозможно.

Отображение в графической области надписи, содержащей наименование плоскости. После переименования объекта меняется и текст надписи. Щелчок мышью по надписи выделяет плоскость.

Замечание

Отображение надписи с наименованием возможно также для следующих объектов:

локальная система координат,

контрольная и присоединительная точки. По умолчанию подгонка размера плоскости и отображение надписей объектов отключены.

Диагностика и размеры:

Сетка графиков кривизны

Появилась новая команда диагностики — Сетка графиков кривизны. Она работает с поверхностью и позволяет оценить ее кривизну. Результат работы команды — графики кривизны для линий пересечения поверхности с плоскостями, расположенными:

либо параллельно указанной пользователем базовой плоскости,

либо радиально вокруг точки, указанной пользователем на исследуемой поверхности (все плоскости проходят через нормаль к поверхности в указанной точке).

Трёхмерный размер дуги

Добавлена команда Размер дуги. Она позволяет проставить размер длины дуги к ребрам, имеющим форму дуги окружности, а также к пространственным дугам.

В трехмерном линейном размере упрощён выбор объектов

В команде Линейный размер усовершенствован выбор объектов: при указании окружности (например круглого ребра) выбранной считается точка центра этой окружности, при указании разомкнутой кривой — ее средняя точка, при указании цилиндрической/конической поверхности — ось этой поверхности. Благодаря этому простановка размеров упростилась.

Массивы и зеркалирование:

Массив отверстий с резьбами

В массиве операций улучшена обработка операций Отверстие и Отверстие в листовом теле: отверстие с подчиненными объектами Резьба и/или Ось выбирается при построении массива как единый объект. Таким образом, все экземпляры массива будут безусловно иметь те же подчиненные объекты, что и исходный элемент. Ранее для копирования резьбы ее необходимо было указывать как отдельный исходный объект массива; копирование осевой линии отверстия было невозможно.

Доработан функционал массивов:

появилась возможность копирования массивов тел и поверхностей (ранее это было доступно только для массивов компонентов, операций, точек и кривых),

экземпляры массива могут копироваться по отдельности, т.е. использоваться в качестве исходных объектов при построении других массивов, − в массиве по точкам в качестве набора точек можно использовать имеющийся в модели массив точек, указав его в Дереве (ранее точки массива нужно было указывать в графической области — по отдельности или рамкой),

изменение обозначения у любого экземпляра массива тел распространяется на все остальные экземпляры, включая исходный объект; изменение наименования доступно только для исходного объекта, это изменение тоже передается во все экземпляры массива,

появилась возможность копирования осевых линий.

Сопряжение можно накладывать на экземпляры массивов

Расширены возможности сопряжения компонентов-экземпляров массивов:

сопряжения можно накладывать на экземпляры массива по концентрической сетке,

на экземпляры массива по параллелограммной сетке сопряжения можно накладывать независимо от уровня вложенности (ранее — только на экземпляры первого уровня, т.е. такие, которые не являются экземплярами другого массива).

Новый диалог Параметров зеркального отражения

Доработан диалог Параметры зеркального отражения компонентов:

Для группы одинаковых компонентов можно одновременно изменить параметр Способ вставки, Результат, Положение компонента или Видимость фантома путем выбора нужного значения параметра в строке заголовка группы. Ранее строка заголовка группы была пустой, а параметры компонентов задавались только индивидуально.

Значения параметров Способ вставки и Результат отображаются в формате «пиктограмма + текст». Ранее значения показывались только в виде пиктограмм.

Доработки для твердотетельного моделирования

Твердотельное моделирование — это моделирование из элементов, имеющих все физические признаки, такие как объём и масса. Твердотельное моделирование используется в САПР для создания большей части объектов.

Доработано выдавливание

Доработана операция выдавливания: теперь в качестве сечения можно одновременно использовать несколько разных объектов: граней, кривых, эскизов (в том числе отдельных областей эскизов).

Доработки для поверхностного моделирования

Поверхностное моделирование — это моделирование с помощью оболочек-поверхностей, оно используется для создания объектов сложной формы — это могут быть как детали автомобилей, бытовой техники, так и, например, авиамодели.

Коническая поверхность

Появилась новая команда построения поверхностей — Поверхность конического сечения. Она создает поверхность, которая образуется путем перемещения кривой конического сечения по двум направляющим с возможностью изменения параметров этого сечения.

Надоело читать? 🙂 Посмотрите видео — там все очень подробно:

Доработана поверхность по сети кривых

Доработана команда Поверхность по сети кривых:

Появилась возможность использования многосегментных кривых (ранее допускались лишь односегментые кривые). Многосегментная кривая может быть представлена трехмерным контуром или контуром в эскизе. Поскольку контур/эскиз участвует в операции целиком, дальнейшее добавление в него объектов или удаление объектов влияет на форму поверхности.

Появилась возможность явного указания точек кривых, которые должны быть соединены друг с другом в результате построения. Эти точки образуют так называемые цепочки соединения. Их можно создать для обоих направлений U и V или только для одного.

Добавлена опция Оптимизация формы, которая включает применение алгоритма, устраняющего непредсказуемые всплески на нечасто заданной, но достаточно искривленной сетке кривых.

Добавлен переключатель направления сопряжения создаваемой поверхности с другой поверхностью. Переключатель доступен, если условие сопряжения — По касательной или Перпендикулярно — и если не заданы кривые направления V.

Снято ограничение на расположение кривой направления V для случая, когда она только одна: теперь эта кривая может проходить через любые точки кривых направления U (ранее — только через концевые).

Разбиение тела или поверхности, как объекта, а не их отдельных граней

В команде Разбиение поверхности появилась возможность использовать тело или поверхность в качестве разбиваемого объекта (ранее при указании тела/поверхности формировался фиксированный набор граней, который не менялся при перестроении).

Доработки для листового моделирования

Листовое моделирование — это моделирование объектов из тонкого металла, которые можно получить гибкой в тисках или на прессе, а также штамповкой.

Появились новые команды листового моделирования:

Преобразование в листовое тело

Преобразовать в листовое тело — создает листовое тело на основе имеющейся твердотельной или поверхностной модели. Плоские участки полученного листового тела соответствуют плоским граням исходной модели, а сгибы — ребрам или скруглениям между плоскими гранями. Неплоские грани исходной модели игнорируются. Доступен автоматический поиск скруглений, определяющих положение сгибов в листовом теле. Полученное листовое тело сохраняет ассоциативную связь с исходной моделью.

Надоело читать? 🙂 Посмотрите видео — там все очень подробно:

Отбортовка

Отбортовка — строит в листовом теле сгиб, расположенный вдоль плоского ребра произвольной формы или цепочки таких ребер, соединяющихся по касательной.

Надоело читать? 🙂 Посмотрите видео — там все очень подробно:

Штамповка телом

Штамповка телом — создает в листовом теле штамповку по форме другого, заранее созданного в модели тела. При выполнении операции пользователь может указать, является ли это тело пуансоном или матрицей, и (опционально) выбрать грани для вырубки — на их месте в штамповке будут отверстия. Использованное в операции тело может быть скрыто или оставлено. Созданная штамповка сохраняет с ним ассоциативную связь.

Надоело читать? 🙂 Посмотрите видео — там все очень подробно:

Прямое редактирование

Команды прямого редактирования используются для непосредственного изменения геометрии без промежуточных операций.

Переместить грани

Появилась новая команда редактирования — Переместить грани. Она заменяет указанные грани эквидистантными на заданном расстоянии и в заданном направлении, модифицируя соседние грани таким образом, чтобы тело/поверхность оставалось целым.

Удалить грани

В команде Удалить грани теперь можно включить сохранение целостности. В результате грани, соседние с удаляемыми, модифицируются таким образом, чтобы тело/поверхность оставалось целым. Это позволяет удалять из модели такие элементы, как отверстия, фаски, скругления и т.п. в случае отсутствия истории построения (например, если деталь — импортированная).

Надоело читать? 🙂 Посмотрите видео — там все очень подробно:

Другие доработки:

Область, отделенная пересечениями эскиза, в операциях

Если кривые в эскизе пересекаются, то получающиеся участки можно использовать как самостоятельные объекты в операциях, которые допускают работу с составными кривыми. Например, участки пересекающихся кривых эскиза можно по отдельности выбирать для включения в трехмерный контур, границу заплатки, траекторию для элемента по траектории, кривую для массива вдоль кривой и др.

Пересечения в эскизе приравнены к точкам

Точки пересечения кривых эскиза можно использовать как обычные вершины: например, привязка к точкам пересечения контуров в эскизе доступна при построении трехмерной ломаной, плоскости по трем точкам и др.

Ранее кривую эскиза можно было выбрать только целиком, привязка к точкам пересечения кривых эскиза была невозможна.

При построении контура возможность выбирать способ прохода неветвящихся узлов: автоматически или вручную. Соответствующий переключатель находится на Панели параметров.

Доработана проверка коллизий

Доработана команда Проверка коллизий: добавлены опции, управляющие обработкой объектов, отображение которых выключено в данный момент, и объектов, составляющих компоновочную геометрию.

Управление видимостью компонентов подсборок

Для компонентов сборки 2-го и последующих уровней стало доступно изменение видимости без передачи в файл подсборки, содержащей данный компонент, а также возврат компонента в исходное состояние (установленное для него в файле подсборки). Таким образом, теперь в Дереве построения для компонента могут отображаться следующие значки, которые показывают видимость:

Наследуется — видимый или Наследуется — скрытый — если видимость компонента такая же, как в файле содержащей его подсборки;

Видимый или Скрытый — если видимость компонента в текущей сборке изменена по сравнению с файлом подсборки.

Благодаря этому в разных вставках одной и той же подсборки можно включить/отключить показ разных компонентов (ранее такие вставки выглядели одинаково).

Надоело читать? 🙂 Посмотрите видео — там все очень подробно:

Контурные линии в динамическом сечении

В режиме сечения модели отображаются линии, по которым секущая плоскость пересекается с гранями модели. Благодаря этому стало удобнее визуально контролировать взаимные пересечения тел и зазоры между ними.

Ввод произвольной массы для тела

Появилась возможность ввода произвольной массы для тел. Ранее масса тела вычислялась на основе его объема и плотности материала.

Графические документы

Дуговая осевая линия и Автоосевая

Появилась команда Дуговая осевая линия. Результат работы команды — штрихпунктирная дуга заданного радиуса, выступающая за указанные концевые точки.

Доработана команда Автоосевая:

− При указании двух концентрических окружностей/дуг строится проходящая на равных расстояниях от них осевая окружность/дуга;

− (для ассоциативных чертежей) При указании точки внутри проекции грани, имеющей форму поверхности вращения, создается осевая линия этой поверхности.

Замечание 1

Для работы функционала требуются загруженные из модели данные.

Замечание 2

В чертежах, созданных в предыдущих версиях КОМПАС-3D Home, данная возможность доступна после перестроения.

Управляющий размер длины дуги

Ассоциативный размер дуги окружности может быть управляющим. Таким образом, теперь можно управлять длиной дуги, задавая размеру необходимое значение.

Автоматическая сетка центров на чертеже массива

Сетка центров для группы окружностей в ассоциативном виде теперь автоматически создается и в том случае, если данная группа окружностей представляет собой проекцию массива, который является экземпляром другого массива (ранее сетка создавалась только для копируемого объекта, но не для его копий).

Замечание

В чертежах, созданных в предыдущих версиях КОМПАС-3D Home, данная возможность доступна после перестроения.

Изменена работа с автоматическими осевыми линиями

Изменена работа с автоматически создаваемыми в ассоциативных видах осевыми линиями, обозначениями центров и сетками центров:

Чтобы убрать из чертежа осевую линию, ее нужно удалить. Команда скрытия больше не применяется к осевым линиям.

Включение/отключение опций управления осевыми линиями, обозначениями центра и сетками центров в параметрах уже созданного вида теперь приводит к добавлению/удалению соответствующих объектов — кроме тех, которые были удалены/построены вручную.

Возможность изменить параметры текущего слоя из диалога

В диалоге выбора слоя для переноса выделенных объектов стало доступно изменение всех параметров слоев текущего вида (ранее было доступно только переименование).

Округление массы

В диалоге Синхронизация данных основной надписи и модели появилась возможность ввода нулевого количества знаков после запятой в значении массы.

Импорт и экспорт

Появилась возможность сохранения моделей в формате IFC.

Добавлена возможность настройки параметров при экспорте моделей в формат C3D.

При экспорте моделей в формат STEP и импорте из этого формата можно управлять записью и чтением значения плотности материала. Если для модели задана не плотность, а масса, то она записывается только при импорте в формат STEP AP242.

При импорте моделей формата JT размеры и обозначения преобразуются в объекты типа «импортированное обозначение», которые являются элементами оформления. Благодаря этому стало удобнее управлять отображением размеров и обозначений в импортированной модели. Например, их можно перенести на отдельный слой; можно погасить, отключив показ в модели условных обозначений, и т.п. Ранее размеры и обозначения при импорте из формата JT преобразовывались в макроэлементы.

Ускорения

Производительность больших сборок

Увеличена производительность работы КОМПАС-3D Home (эффект наиболее заметен при работе с большими сборками):

ускорено срабатывание подсветки объектов под курсором,

устранены замедления при начале вращения/перемещения модели.

В больших сборках ускорено выполнение операции Отверстие c автоматическим определением области применения.

Ускорено групповое открытие документов

Групповое открытие ускорено. Наибольший эффект заметен при открытии группы документов небольшой и средней сложности.

Ускорено переключение между вкладками документов

Ускорено переключение между вкладками документов в окне КОМПАСа. Наибольший эффект заметен при переключении на вкладку, где в Дереве документа развернуты «ветви».

Ускорены массивы операций

Ускорено построение массива операций в модели. Эффект наиболее заметен на массивах с большим количеством экземпляров, а также на геометрических массивах.

Ускорения в чертеже

Ускорено выполнение следующих операций:

выбор объектов в Дереве ассоциативного чертежа,

перерисовка чертежа на экране (в некоторых случаях).

Работа со свойствами и отчетами

При работе с моделью доступна новая панель управления — Состав изделия, предназначенная для работы со свойствами изделия и его составных частей.

Составными частями являются компоненты первого уровня и тела. С помощью Панели состава изделия пользователь может:

Просматривать текущие значения свойств изделия и его составных частей.

Редактировать значения свойств, в том числе приводить свойства составных частей в соответствие с источником. Свойства одинаковых составных частей можно изменять одновременно.

Управлять вхождением составной части в спецификацию текущего стиля или в состав изделия (т.е. в спецификации всех стилей).

Добавлять в изделие составные части, не представленные визуально, т.е. создавать такие составные части, которые являются лишь наборами свойств и не связанные ни с какими телами или компонентами.

Удалять составные части. При этом удаление составной части, соответствующей телу/компоненту, означает удаление данного объекта из модели. Панель состава изделия имеет два варианта отображения: компактный, показывающий только свойства Обозначение и Наименование, и развернутый, показывающий все свойства, использование которых включено в модели.

Работа со спецификацией

Расстановка позиций в подчиненном режиме

В подчиненном режиме работы с объектами спецификации стала доступна команда Расставить позиции. Она присваивает объектам последовательные номера, начиная с 1, с учетом резервных строк в каждом разделе (ранее объекты получали номера в порядке добавления и эти номера не изменялись до создания спецификации по документу). После того как по документу будет создана спецификация, расчет номеров позиций производится уже в ней и получившиеся номера передаются в документ. Поэтому после создания по документу спецификации команда Расставить позиции перестает быть доступной.

Открытие источника свойства

В контекстное меню ячейки объекта спецификации добавлена команда Открыть источник свойства. Она открывает документ, в котором было задано отображаемое в ячейке значение свойства. Например, если вызвать эту команду для ячейки Формат, то откроется подключенный к объекту спецификации чертеж, а если для ячейки Наименование, то — модель.

Оптимизирована групповая спецификация вариант А

Оптимизировано создание объектов в групповой спецификации по варианту А. Теперь размещение нового объекта зависит от того, где была выделена строка перед вызовом команды добавления объекта или раздела: в постоянных данных или в одном из исполнений; объект, создаваемый в пустой спецификации, размещается в постоянных данных. Ранее новый объект всегда создавался в основном исполнении.

Ячейка свойства без источника подсвечена красной рамкой

Если свойство Обозначение или Наименование составной части изделия не связано с источником, то соответствующая ячейка объекта спецификации выделяется красной рамкой — как в подчиненном режиме работы с объектами спецификации, так и в спецификации, к которой подключен документ на изделие. При работе в подчиненном режиме можно, не выходя из него, вернуть свойству Обозначение или Наименование связь с источником. Для этого предусмотрена команда По источнику в контекстном меню выделенной ячейки.

Усовершенствована простановка позиций в ассоциативном чертеже:

Созданное обозначение позиции автоматически включается в объект спецификации компонента, на который указывает линия-выноска обозначения.

В случае, когда точка начала выноски задана внутри контура проекции грани, система определяет, какому компоненту принадлежит грань. Если указание точки производится в параметрическом режиме, то между линией-выноской и проекцией грани создается связь «Ассоциативность».

Замечание

Для распознавания компонента требуются загруженные из модели данные.

Изменение свойств не требует перестроения сборки

Изменения компонента, затрагивающие только его свойства, но не геометрию, теперь передаются в спецификацию без перестроения сборки. Например, изменение обозначения и наименования детали, входящей в сборку, или формата деталировочного чертежа отобразится в спецификации сразу после сохранения файла детали или чертежа. Если же изменения влияют на геометрию компонента, то после возвращения в спецификацию выдается сообщение о необходимости перестроения сборки.

Замечание

Описанные возможности доступны, если все документы комплекта сохранены в КОМПАС-3D Home версии 20.

Приложения

Новое приложение Оборудование: Кабельные каналы

В комплект поставки включено приложение Оборудование: Кабельные каналы, предназначенное для построения разветвленных кабельных каналов.

Построение кабельных каналов осуществляется на основе стилей.

Стиль кабельного канала — набор параметров прямого участка лотка и элементов ветвлений и поворотов, создаваемых автоматически. Для поворотов учитывается ориентация: горизонтальная, вертикальная внешняя, вертикальная внутренняя.

Профиль кабельного канала описывается библиотекой. Каждый элемент прямого участка лотка создается в виде замкнутого контура на отдельном слое. В стилях можно выбирать элементы лотка, которые необходимо построить (лоток с крышкой, лоток без крышки и т.д.)

Кабельный канал отображается в Дереве модели как самостоятельный объект.

Доступна параметрическая вставка элементов из файла. При добавлении на лоток элемента из файла с параметризованной моделью подбираются элементы с параметрами, соответствующими параметрам лотка. Если к данному стилю лотка подходит несколько параметров элементов, то можно выбрать элемент из списка.

Новые расчеты пружин

В приложении Механика: Пружины:

Добавлены новые расчеты пружин сжатия по ОСТ 3-3427-76 «Пружины винтовые цилиндрические сжатия и растяжения, работающие в агрессивных средах».

Доработана форма результатов расчетов.

Доработки трубопроводов

В настройку стиля трубопровода добавлен параметр «Минимальный участок трубы между элементами». При построении трубопровода система сравнивает длину построенного участка трубы с введенным в стиле значением. Если получившаяся длина меньше допустимой, тело трубы не строится, на проблемный участок добавляется знак предупреждения.

Появилась возможность назначать зазоры под сварку элементам, добавленным в трубопровод вручную — из каталога, справочника или из файла.

Доработки приложения Валы и механические передачи

Доработан модуль выбора материалов:

введена группировка по типу материала,

актуализировано наполнение базы материалов для зубчатых колес и других деталей.

В модуле создания чертежей добавлены новые типы резьб:

Метрическая (посадки с натягом) ГОСТ 4608-81,

Американская дюймовая UN по стандарту ASME B1.1-2003,

Британская дюймовая Витворта по стандарту BS 84:1956,

Окулярная резьба ГОСТ 5359-77.

Для метрических резьб всех типов, трубной резьбы и вновь введенных резьб добавлена база предельных отклонений. На выносном элементе профиля теперь указываются предельные отклонения.

На выносном элементе профиля прямобочных шлицев добавлен допуск симметричности.

При построении шкива клиноременной передачи по геометрическим параметрам разрешено изменение ширины шкива.

В модуле генерации трехмерных моделей реализовано создание моделей новых видов резьб.

Доработки приложения Сварные соединения

Добавлена команда Обновить таблицы сварных швов. Служит для актуализации таблиц сварных швов в графических документах. Чтобы работа команды была возможна, таблицы сварных швов должны быть созданы в КОМПАС-3D Home версии 20.

Команда Таблица сварных швов работает не только в графическом документе, но и в модели.

Доработана команда Обозначение сварного шва:

появилась возможность создания условных обозначений сварных швов по СТО ЦКТИ 10.003-2007,

условные обозначения сварных швов по ПНАЭ Г-7-009-89 (изм. 1999 г.) заменены условными обозначениями сварных швов по НП-104-18.

В команде Конструктивные элементы сварных швов добавлена возможность разносить детали конструктивных элементов сварных швов с нулевой величиной зазора на заданное расстояние или на значение максимального допуска.

Доработки приложения Оборудование: Развертки

Добавлены новые элементы:

Патрубок конический тип 5;

Патрубок цилиндрический тип 4;

Патрубок цилиндрический тип 5;

Патрубок переходный тип 2.

Реализован еще один вариант нанесения размеров для Патрубка переходного тип 1 — с указанием длин линий сгиба на полках выносок, что позволяет избежать наложения размеров.

Доработки приложения Механика: Анимация

Реализована возможность изменения размера главного окна приложения.

Команда вызова справочной системы размещена в главном меню.

Доработки приложения Оборудование: Кабели и жгуты

Реализован выбор кратчайшего пути для построения трассы в случае, когда возможны несколько вариантов прохождения по траекториям.

В дополнение к трехмерной раскладке жгута/кабеля на плоскость появилась команда обновления трехмерной развертки, если в жгуте/кабеле изменялись только длины ветвей (не появлялись и не изменялись списки соединителей, не появлялись новые разветвления).

Введена команда получения информации о селектированном в модели соединителе или теле ветви жгута. В окне информации появляется марка соединителя, его позиционное обозначение, позиционное обозначение вышестоящего изделия (если таковое назначено), список контактов соединителя и цепей на них. При селектировании тела проводника появляется информация об адресных соединениях, реализуемых проводниками этой ветви.

В связи с формированием трехмерной модели раскладки исключена команда формирования спецификации на сборочный чертеж. Теперь спецификация может быть выпущена базовым функционалом КОМПАС-3D Home (с помощью команды Создать спецификацию по документу).

Доработана Справочная система.

Замечание

Перед построением трехмерной развертки жгутов, созданных в КОМПАС-3D v19 Home, эти жгуты необходимо перестроить.

Порядок перестроения следующий:

1. Открыть сборку Жгута на редактирование в режиме На месте.

2. Удалить кривые с именами «Трасса ХХХ» и «Общий участок», затем выйти из режима редактирования на месте.

3. Запустить команду приложения «Кабели и жгуты» Создать модель жгута — Сформировать трассу/жгут.

4. Сформировать жгут и построить модель жгута.

5. Запустить команду Создать/обновить развертку.

Доработки металлоконструкций

В приложении Оборудование: Металлоконструкции добавлены команды:

Изолировать грань. Предназначена для создания изоляции плоских и криволинейных поверхностей.

Изолировать тело. Предназначена для изоляции тел.

Изолировать профиль. Дает возможность моделирования пользовательских узлов изоляции по предварительно подготовленному параметрическому фрагменту.

Загрузить из IFC-файла. Позволяет открыть файл формата IFC, содержащий металлоконструкции, для последующего редактирования объектов командами приложения.

Доработки стандартных изделий

Библиотека Стандартные изделия

В каталог Крепеж добавлены заклепки:

Под спойлером список стандартов:

ОСТ 1 34026-77, ОСТ 1 34027-77, ОСТ 1 34028-77, ОСТ 1 34029-77, ОСТ 1 34030-77, ОСТ 1 34031-77, ОСТ 1 34032-77, ОСТ 1 34033-77, ОСТ 1 34034-77, ОСТ 1 34073-85, ОСТ 1 34074-85, ОСТ 1 34075-85, ОСТ 1 34076-85, ОСТ 1 34077-85, ОСТ 1 34078-85, ОСТ 1 34079-85, ОСТ 1 34080-85, ОСТ 1 34081-85, ОСТ 1 34082-85, ОСТ 1 34083-85, ОСТ 1 34084-80, ОСТ 1 34085-80, ОСТ 1 34086-80, ОСТ 1 34087-80, ОСТ 1 34088-80, ОСТ 1 34089-80, ОСТ 1 34090-80, ОСТ 1 34091-80, ОСТ 1 34093-80, ОСТ 1 34094-80, ОСТ 1 34095-80, ОСТ 1 34096-80, ОСТ 1 34097-80, ОСТ 1 34098-80, ОСТ 1 34099-80, ОСТ 1 34100-80, ОСТ 1 34101-80, ОСТ 1 34105-86, ОСТ 1 34106-86, ОСТ 1 34107-86, ОСТ 1 34108-86, ОСТ 1 34109-86, ОСТ 1 34110-86.

В каталог Детали, узлы и конструктивные элементы добавлены:

Винты ступенчатые со шлицем ГОСТ 18787-80;

Прокладки ГОСТ 23358-87;

Трубы ГОСТ 32528-2013;

Уплотнения ГОСТ 22704-77;

Фланцевые соединения устьевого оборудования ГОСТ 28919-91;

Гнезда ввертных соединений ГОСТ 19529-74;

Устройства подъемно-поворотные для крышек люков стальных сосудов ОСТ 262013-83.

В каталог Электрические аппараты и арматура 3D добавлены платы ГОСТ 28821-90.

Доработки библиотеки Материалы и Сортаменты

Актуализированы следующие документы:

Под спойлером список стандартов:

ГОСТ 23671-2020(79), ГОСТ 23672-2020(79), ГОСТ 8935-2020(77), ГОСТ 31108-2020(2016), ГОСТ 598-2020(90), ГОСТ 767-2020(91), ГОСТ 6235-2020(91), ГОСТ 12338-2020(81), ГОСТ Р 51572-2020(2000), ГОСТ 550-2020(77), ГОСТ 51858-2020(2000), ГОСТ 9972-2020(74), ГОСТ Р 55224-2020(2012), ГОСТ 6360-2020(83), ГОСТ 10541-2020(78), ГОСТ 12337-2020(84), ГОСТ Р 52050-2020(2006), ГОСТ Р 51105-2020(97), ГОСТ 23886-2020(91), ГОСТ 18188-2020(72), ГОСТ 9754-2020(76), ГОСТ 25129-2020(82), ГОСТ 12034-2020(77), ГОСТ 839-2019(80), ГОСТ 21631-2019(76), ГОСТ 901-2017, ГОСТ 1150-2018, ГОСТ 89-2018, ГОСТ 1791-2014, ГОСТ 1790-2016, ГОСТ 1049-2015, ГОСТ 529-2015, ГОСТ 1789-2013, ГОСТ 1628-2019, ГОСТ 1066-2015, ГОСТ 1018-2015, ГОСТ 1208-2014, ГОСТ 494-2014, ГОСТ 1625-2016, ГОСТ 193-2015, ГОСТ 618-2014, ГОСТ 1760-2014, ГОСТ 6034-2014, ГОСТ 617-2006, ГОСТ 193-2015, ГОСТ 28595-2015, ГОСТ 28058-2015, ГОСТ 10585-2013, ГОСТ 2-2013, ГОСТ 1460-2013, ГОСТ 125-2018. ГОСТ 13843-2019, ГОСТ 8617-2018, ГОСТ 21227-2021(93).

Это не все новинки КОМПАС-3D v20 Home, которые мы для вас приготовили. Большая часть изменений связана с приложениями, быстродействием, улучшением взаимодействия, с видеокартами и многим другим: смотрите полный список в файле RelNotes.pdf, в папке с установленной программой.

Попробовать КОМПАС-3D v20 Home:

Цены, где купить?

С учётом комментариев к прошлой статье добавлен этот блок с ценами.

Лицензия на 1 одно рабочее место, на 1 год при первой покупке — 1 490 руб.

Обновления содержат продление на 1 год:

Обновление с КОМПАС-3D v19 Home на КОМПАС-3D v20 Home — 650 руб.

Обновление с КОМПАС-3D v18 Home на КОМПАС-3D v20 Home — 850 руб.

Обновление с КОМПАС-3D V17 Home на КОМПАС-3D v20 Home — 1 050 руб.

Компас 3d v20 что нового

Долгожданные новинки листового и поверхностного моделирования, работа с моделями других САПР
и еще более 100 функциональных изменений!

Директор по продукту КОМПАС-3D

Теперь можно настраивать контекстные панели под себя. Состав контекстных панелей зависит от документа, с которым вы работаете, а также от выбранного объекта: например, грани, ребра или отрезка на чертеже.

Кроме этого, появилась возможность управлять наборами команд на инструментальных панелях: создавать свой набор, перемещать, скрывать и удалять команды. Сами инструментальные панели теперь можно переименовывать.

Теперь в КОМПАС-3D можно напрямую открывать модели практически всех популярных CAD-систем без использования специального конвертера.

Поддержка форматов .prt, .asm, .sldprt, .sldasm, .ipt, .iam, .CATPart, .CATProduct, .par, .psm.

• Быстрое построение кабельных каналов без предварительно созданной траектории

• Настраиваемые стили с указанием профиля канала, поворотов и ветвлений

• Автоматический подсчет крепежных элементов и добавление их в спецификацию

• Возможность добавления пользовательских элементов в состав кабельного канала

• Задание профиля канала с помощью библиотеки фрагментов.

Выбор кратчайшего пути жгута в случае наличия нескольких вариантов прохождения траектории

Новые типы резьбы

Приложение «Валы и механические передачи 3D»

Пружины из нержавеющей стали

Приложение «Механика: Пружины»

Приложение «Оборудование: Развертки»

Хочется отметить новинки, направленные на улучшение качества электронных моделей. Так, например, в обновленном режиме сечения они выглядят на порядок лучше, чем в предыдущей версии, а размеры, позиции и другие элементы оформления, располагающиеся в плоскости сечения, не «проваливаются» в модель. Кроме этого, понравилась новинка «Изолировать объекты». Благодаря ей взаимодействие со сборочными единицами вышло на новый уровень. Хочется, чтобы новинка получила развитие, например, чтобы сохраненные виды запоминали изолированные объекты.

Надеемся, что КОМПАС-3D и дальше будет развиваться в сторону улучшения качества электронных моделей.

Сегодня попробовал новые возможности команды «Поверхность по сети кривых». Результат просто ошеломил. Во-первых, почти на порядок снизилось количество подготовительных эскизов для будущей поверхности, а снижение количества лишних построений приводит к уменьшению числа ошибок. Во-вторых, сложная поверхность получается сразу без ошибок (раньше мешали все какие-то ограничения), и сама поверхность, с функцией «Оптимизация формы» получается настолько «адекватной», что не требует доработки сложных эскизов.
Доработанная команда «Поверхность по сети кривых» — просто шик!

На мой взгляд, это одна из самых классных доработок в КОМПАС-3D v20. Этого очень не хватало! Получилось удачно. Спасибо!

PS: А перестроенные 3D-модели с применением новых возможностей команды становятся шедевром.

Очень понравилась возможность работать с другими CAD-системами, в частности, с Catia и SolidWorks. Особенно порадовала вставка компонентов других САПР в сборку, без конвертации. Возможность работы с оригинальным файлом – то что надо. Очень часто бывает, что файлы других систем меняются, но возможность подмены оригинала хотя бы в некоторых случаях не позволит «слетать» размерам.

Компас 3d v20 скачать торрент

Скачать компас 3d v20 – это значит сделать шаг к удобному и понятному трёхмерному проектированию. Наличие собственного математического ядра и параметрических технологий делают эту программу особенной и популярной. Так, более тысячи предприятий уже не могут представить своей деятельности без возможностей моделирования твердых тел и поверхностей. Поддерживает самые распространённые форматы для 3D-моделей, включая STEP, ACIS, IGES, DWG, DXF.

Что добавлено в новую версию программы

компас 3d v20 торрентВерсия предлагает пользователям оценить следующие усовершенствования:

  • возможность настроить интерфейс по своему желанию. Изменять можно как контекстные, так и инструментальные панели – менять расположение команд, удалять их или скрывать;
  • новинки в области поверхностного моделирования. Среди них – конические сечения, многосегментные кривые, новые команды для того, чтобы проверить гладкость поверхности;
  • модели, которые не имели плана построения, теперь можно преобразовать в листовую деталь и позднее получить её развёрстку;
  • возможность создания в листовом теле штамповки по форме заранее созданного тела;
  • отбортовка – разновидность «сгиба по криволинейному ребру».

Системные требования

  • Процессор Intel, также может быть аналог AMD (более 4 ядер), который поддерживает SSE2. Тактовая частота – от 3 ГГц;
  • видеокарта NVIDIA с поддержкой OpenGL 4.5, с 2 ГБ памяти;
  • от 8 Гб памяти и, как минимум, 7 Гб свободного места на диске;
  • операционная система: Windows 7 SP1, 8,1, 10 (x64);
  • разрешение монитора от 1920х1080 пикселей.

Программа позволяет быстро обмениваться решениями и проектами со схожими организациями и заказчиками, поэтому подойдёт для эффективной организации работы компаниям, а мы предлагаем новую версию компас 3d 20 скачать торрентом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
