Что можно сделать с ненужными bluetooth наушниками?
У меня не такие навороченные, попроще, но план есть по переделке.
Я собираюсь сделать блютуз-приемник.
Отрежу динамики, подпояю разъем 3,5джек (мама) и можно использовать с любыми проводными наушниками.
Мне это нужно для подключения старого музыкального комбайна через блютуз к телефону.
Острой необходимости -нет, просто не нравиться, что вещь лежит без дела. Сами блютуз наушники старые, сломалась душка, перетерся кабель с одной стороны, вообщем — не жалко, если испорчу
Как сделать колонку из беспроводных наушников
Решил собрать колонку из того, что есть. Перебрал мастерскую и насобирал комплектующие. Колонка будет служить усилителем музыки телефона. Играть она будет громче последнего. Так вот, она будет беспроводной.
Что понадобится
В залежах нашел одну колонку. Вроде от домашнего кинотеатра, но может и еще от чего. Динамик установлен 10 Ватт, с сопротивлением 4 Ома.
Раз колонка будет беспроводной, то нужен приемник сигнала. Им у меня послужит поломанный наушник, для «AirPods». В наушнике полноценный приемник, но с секретом, о нем позже.
Усиливать звук буду китайской платой на РАМ8403 — http://alii.pub/5tnnex
Использовать буду один канал.
Питать нашу конструкцию буду от пары 18650 — http://alii.pub/5becfz
Заряжать аккумуляторы буду через контроллер заряда — http://ali.pub/5bec2y
Обязательно нужно применить защитную плату BMS — http://alii.pub/5tnnkk
Она у меня на отдельной платке.
Схема
Пару слов о схеме. Или как запустить наушник без базы.
Питание с BMS поступает через выключатель, по минусу, на усилитель и плату Bluetooth. Звук с Bluetooth поступает на усилитель. Теперь о том, как заставить плату наушника работать. Именно работать. Если не проделать манипуляции, то она не определяется телефоном. А все оказалось просто.
Простыми словами, подаем плюс питания, на контакт, через который заряжался наушник. Именно плюсовой контакт.
Сборка беспроводной колонки своими руками
Собрал предварительно схему, проверил. Все работает. Тут у меня две батареи. Я просто усилитель подключил к отдельной батареи, но временно.
В первую очередь я припаял усилитель прям к динамику. Провода одножильные, жесткие.
К усилителю припаял сигнальные провода, а к ним плату Bluetooth. Белый провод является антенной.
На заднюю панель колонки установил выключатель и кнопку. Так же закрепил аккумулятор, предварительно запаял к нему плату BMS. Вид изнутри.
Контроллер заряда врезал в отверстие защитной решетки, которой у меня нет. На передней панели видны деревянные бруски. Через них буду фиксировать панель.
Окончательно все распаиваю и фиксирую переднюю панель на саморезы.
Вид колонки спереди. Очень хорошо вписался зарядный разъем.
Вид сзади. Кнопка и выключатель, ничего лишнего.
Как по мне, получилось очень неплохо. Компактно и надеюсь надежно.
Еще раз напомню. Для включения нужно включить выключатель и кратковременно нажать кнопку. Колонка определится и готова к работе.
Беспроводные наушники или вторая жизнь Bluetooth гарнитуры
Эта статья сочинена на тех, у кого жилья накопилось самое большее электронного и сломанного хлама, а выкидывать жаль. Все досталось мне подарком и от данной самоделки я лишь выиграл.
И так водились у меня наушники Explay и стерео Bluetooth гарнитура Prolife BT55. У наушников как видно на фото не имелось электропровода, а у гарнитуры хрипели динамики. В итоге я решил сделать из отчасти рабочих вещей одну без остатка многофункциональную, да к тому же подходящую.
Все разбираем. Отвертка не пригодилась — на защелках. Из наушников устраняем остатки проводов, а от гарнитуры отпаиваем динамики и временно батарея, чтоб вынуть электропроводку из корпуса.
В итоге поле разбора и отпиливания негодных количеств корпуса у нас от гарнитуры остался установка клавиш и внутренность.
Сейчас нам нужно приладить установка клавиш к корпусу наушников. Сделать это оказалась до боли просто. Сшибив накладку с заглавием я нашел что место под ней по поперечнику практически совпадает с установкой клавиш, нужно лишь загородку убрать.
Отвинтив начинку я обработал корпус под масштаб накладки.
И примерил к корпусу наушников.
Чтоб с отпаиванием mini — usb гнезда зарядки решил сделать маленький переходник с mini — usb на гнездо от телефона nokia. Гнездо чрезвычайно превосходно поместилось в водившемся отверстии для электропровода.
Также просверлил незначительное отверстие под микрофон.
Затем конструкции платы на площадь и закрепления ее и компонентов на горячий клей вышло то, что вы видите.
Вид впереди. Здесь допустил маленький косяк. При сверлении отверстия под микрофон мало задел патроном корпус наушника, но это совершенно не приметно.
Как клей остыл, припаял сам динамик и закрыл корпус.
Припаял батарея и 2-ой динамик.
Как все припаяли, защелкнули корпус, поставили поролоновые накладки ставим на зарядку для проверки и лицезреем что все действует(индикатор пламенеет красноватым)
Потому что наушники складываются и регулируются с электропроводом, решил бросить, потому что грызть, нетрудно перекинув его за башкой при одетых наушниках. Еще добавлю, что звук стал в пару раз превосходнее и наиболее чем в полтора однажды звучнее чем был у гарнитуры. Все клавиши и микрофон всеполноценно функционируют, что сильно веселит.
Портативная колонка из блютуз наушников и фанеры
Коллега по работе подогнал блютуз наушники вот такие:
Были переломлены пополам, порван шлейф, не работала кнопка (vol+) — в процессе ремонта умерла батарея, сломались крепежи кнопок. все остальное в рабочем состоянии. Проверял при помощи альтернативных источников питания.
Вдохновившись предыдущим опытом создания настольной компьютерной колонки для компа из ненужных, не очень нужных запчастей и фанеры решил из подобного же сделать блютус-колонку. Тему оформления ее подкинул тот же товарищ.
Внутренности все были в наличии: плата управления наушников, динамики, дополнительные динамики с дешевых настольных колонок, старый повербэнк на 2600 mAh с фонариком и куча проводков от других старых наушников.
Форм-фактор выбрал простейший — ящик с отверстиями, но с дополнительным оформлением из молочного оргстекла.
Итак, моделирую корпус (с использованием компьютерных технологий 🙂 :
Получаю развертку поверхностей корпуса:
Убираю лишние поверхности и получаю макет деталей для дальнейшего изготовления их на лазерном станке (ну монитор такой, простите):
Работы по изготовлению корпуса производил в столярной мастерской нашего соседа по офису Алексея. Материалы и оборудование также он предоставил.
Резка фанеры — толщина 6 мм, оргстекло — 3 мм (нет фото):
Готовые (почти) детали. В местах, где не справился лазер пришлось дорезать ножом. Сколов в тонких местах избежать не удалось. Оргстекло в некоторых местах сплавилось на выходе луча и детали не отделились. Доработал гравером с обратной стороны.
Сборка корпуса — клей и гвозди:

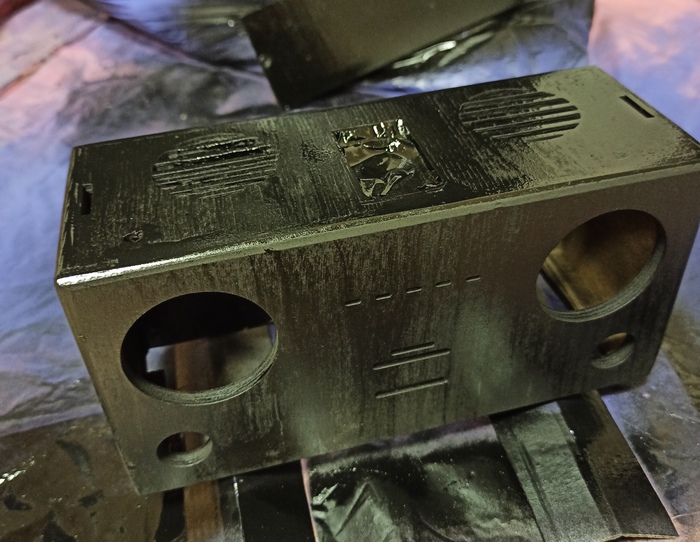

Покраска из баллончика в 3 слоя:
Установка платы управления и выдвижных (вот этих вот, как они называются) для крепления ручки. Мог бы и не заморачиваться с этой, немного выдвигающейся ручкой «магнитофона», но мне нравится «заморачиваться» когда есть возможность сохранить хоть небольшой функционал:
Установка панели с кнопками. Кнопки сидят неровно из-за того, что сломаны некоторые защелки, на которых они крепятся. Тем не менее, кнопочки срабатывают и не отваливаются.
Все готово к монтажу акустики, подсветки и элементов питания и включения-выключения:
Монтаж компонентов производил на термоклей — дешево, быстро, практично. Провел тест подсветки. Оную изготовил из 5 светодиодов и 2-х медных контактных полосок. Хотелось охватить большую площадь. Однако, так как в электронике я слабоват, три диода вскоре начали моргать и перегорели. Убрал, поставил блок из 4-х диодов от того же повербанка-фонарика (ого! тут оказывается еще какието резисторы припаяны! )))
На этом этапе безопасные для моего здоровья работы закончены, потому как за ними следуют облицовочные работы.
Лицевую панель из оргстекла приклеивал на цианакрилатный гелеобразный клей турецкого производства, активатор не использовал. Ручку склеил из трех полосок 5 мм вспененного ПВХ тем же клеем. Так как в прежние времена я беспечно использовал этот клей без СИЗов, мой организм показал мне, насколько это безотвественно путем вырабатывания аллергии на цианакрилаты. Так что теперь работаю с ними только в панорамной респираторной маске с противогазовыми фильтрами.
Вот такой ретрокассетник получился. А теперь и с подсветкой:
Подсветка не только для красоты (понта), она показывает что питание включено и можно включить блютус начинку колонки-наушников и подключиться к смартфону. Функционал как и у наушников — послушать музыку, ответить на вызов, набрать последний набранный номер и т. п.
Родная батарея наушников была на 400 mAh теперь 2600, так что думаю, должно хватать на несколько часов воспроизведения. Гнездо для зарядки microUSB слева снизу.
Понятно, что усилитель в наушниках не может выдавать мощный звук, поэтому мой «патифон» звучит явно тихо, но заметно громче, чем динамики самого смартфона.
В общем, я доволен своим творением и тем, что нашел применение старым и ненужным, казалось бы, вещам, а еще скоротал кучу образовавшегося свободного времени.
Делитесь вашими впечатлениями и критикой в комментариях.
300 постов 3.7K подписчиков
Правила сообщества
Давайте уважать друг друга — любые аморальные посты выпиливаются, даже если они затрагивают основную тематику сообщества.
В сообществе будут попадаться посты для новичков, поэтому не стоит влетать в пост с минусомётом, направленным на задающих вопросы по теме поста.
Хороший такой ремонт, который принёс больше урона, чем сама поломка 8-)))
Кровать парящая
Салют! История о том как я спускался с двенадцатого этажа с дивана на второй в кровать)) Можно подумать к любовнице за солью, но это не так. Переезд из квартиры неудобной в удобную, с супругой и кошкой. Дальневосточная ипотека будь она неладна, со всеми своими достоинствами заимела один минус который все преимущества перечеркнул, в частности рост стоимости жилья практически в два раза. Есть у меня тяга к необычному и решил сделать подвесную кровать. Оно конечно не ново, но мне и супруге понравилось.
В принципе не сложно, сделал всё за дней 10 в свободное от работы время, размеры кровати 160*200, матрас купил ортопедический 24 см, средней жесткости, сон наладился. Ножек кровати не видно, если не нагибаться как йог к ступням.
Мотоцикл Ява на толстовке. Можно стирать!
Роспись выполнена на заказ. На груди толстовки нарисован мотоцикл Ява, а на спине шильдик.
Вещи можно стирать!
Тачка
Hi-Fi усилитель на основе набора MX50SE с Aliexpress
Когда нужен нормальный звук и, при этом, ты у мамы инженер, то возникает желание сэкономить и получить приемлемый результат сделав усилитель самому из того что есть в наличии и китайских компонентов.
— корпус от старого системника HP Compaq Evo;
— тороидальный трансформатор 2х18В 6,3А;
— трансформатор 2х15В 0,15А Marschner FLG30.7;
— трансформатор 14 В Myrra;
— горсть конденсаторов 4700 мкФ х 40В Vishay в аксиальном исполнении;
— люминисцентный символьный дисплей 16х2 Itron;
— DC-DC преобразователь 9..36В — 5В Traco TEN 4-2411;
— сетевой разъём совмещенный с фильтром;
— горсть мелких реле;
— пара процессорных радиаторов;
Всё то было выпаяно со старого демонтированного промышленного оборудования перед отправкой его на свалку. Так почему бы не дать ему вторую жизнь? 😉
На Алике были заказаны:
— набор для сборки оконечных усилителей MX50SE от LJM (проверенный, популярный усилок);
— плата предварительного усилителя с темброблоком Ayima;
— плата защиты акустики (пустая);
— набор макетных плат.
Корпус от Компака был ободран от пластика до металла. Боковины запилил из обрезка ламината. На морде и жопе были выпилены лишние и выступающие части. Задница закрыта двумя кусками оцинковки с просверленными в них отверстиями под разъёмы. Морда выпилена из материала который я ХЗ как называется — внутри пластик, а снаружи алюминий покрытый плёнкой. Плёнка с тыльной стороны спокойно сдирается наждачкой и зачищается до приемлемого вида. Вырезаны отверстия под ручки, кнопки и дисплей.
Неспеша были собраны платы оконечников, блока защиты, блока включения питания, платы трансформаторов, платы селектора входов.
Оконечные усилители выполнены в виде модулей. На раме из перфорированной стальной полосы (отверстия с резьбой) закреплена сама плата, радиатор, скоба из оцинковки на которую закреплены дополнительные конденсаторы.
Собранные компоненты накидал в корпус чтобы предварительно обдумать компоновку.
Насверлил отверстий в днище и закрепил компоненты.
Плату темброблока закрепил на две стойки и кусок алюминиевого листа, который помимо крепежа ещё и служит экраном.

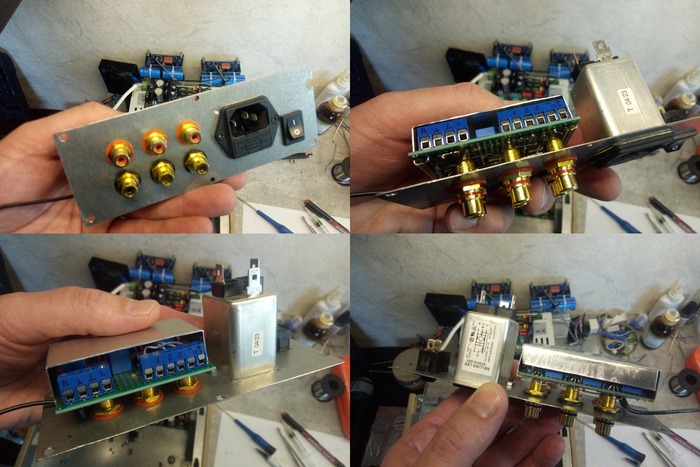

На макетной плате собрал плату входов с селектором на реле. Всё это одним блоком с задней панелью.
Выполнил основной монтаж силовой и сигнальной проводки.
Далее начался самый сложный (для меня), но и самый интересный этап — сделать модуль индикации и управления на основе люминисцентного дисплея 16х2 и Ардуино. С ЛУТом возиться не захотел (а зря) и собрал всё на макетке.
Прошивка. За основу брал пару готовых скетчей, но почти всё пришлось переделать под свои нужды. На данный момент модуль может: показывать индикацию уровня выходного сигнала, показывать дату, время, температуру радиатора выходного каскада, переключать входы, включать защиту от перегрева (часть функций управляются с пульта ДУ).

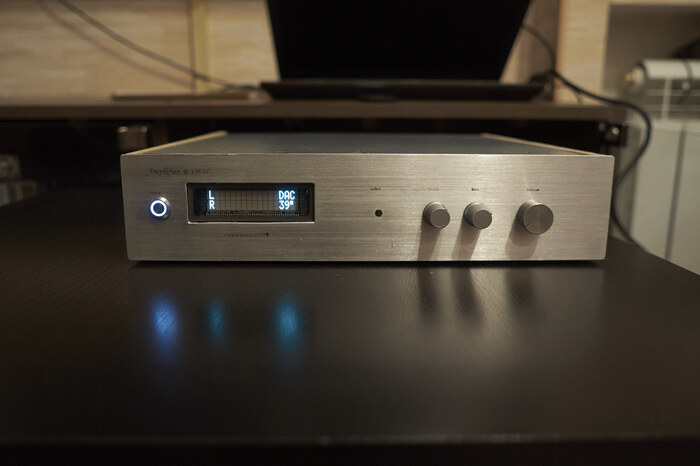

В итоге получилось как-то так:
Не очень ровно, местами даже коряво. Надписи смазались при нанесении, из-за чего он выглядит старым и потёртым. По монтажу и схемным решениям у знатоков явно будут претензии и вопросы.
Самое главное для меня — оно работает и звучит определённо не хуже заводских усилителей начального уровня и советских в том числе.
Вот такой вот «первый блин» 🙂
UPD: Если будет интерес — запилю ещё посты про усилители и прочие самоделки.
Ширма для знакомого DnD-шника. (Часть номер Два)
В общем, первый пост из серии породил много вопросов и непоняток у аудитории, а я подзапарился отвечать на все подряд (сам дурак, признаю). Ну а раз начал, нужно уже доделать.
Отдельное спасибо aglotkov, за действительно дельный совет по фурнитуре) (пригодится на будущее)
Красим петли. Тут все максимально просто. Эмаль из баллона и покрытие в два слоя. Туда же гайки и шайбы.
Ширму обжигаем повторно. Бледновата))) На этот раз пламя посильнее и вести нужно чуть помедленней)))
По мне — то что нужно) Теперь аккуратно вычесываем сажу мягкой щеткой, разбираем и начинаем крыть лаком.
Лак брал на водной основе.
В общем то, довольно хорошая штука — не воняет, как минимум работать можно и в помещении. Легко наносится кистью. Быстро впитывается, образуя полимерную пленку. При нанесении имеет ярко выраженный белый цвет. Набросал в три слоя с промежуточной сушкой в один час.
Ну а пока все сохнет-подсыхает, нужно было сообразить за крепеж. Как было написано в самом начале процесса, вот тут, планировалось крепить различного рода полезную инфу с обратной стороны.
В качестве шаблона был формат А4. В качестве крепежа, скоба от планшета.
После того, как скобы были выдраны сняты. Выяснилось что в своем первозданном виде, они не дадут ширме закрыться. Посему пришлось немного их погнуть и расплющить)
После небольшого «напилинга’ скобы были готовы. А это значит что теперь их можно крепить. Сверлим 8 отверстий, те что на створках делаем чуть ниже, чтобы крепежи не «наслаивались» при закрытии. Торчащие болты спиливаем ножовкой и стачиваем напильником острые края.
Заклепочник + клепки 4*16 :

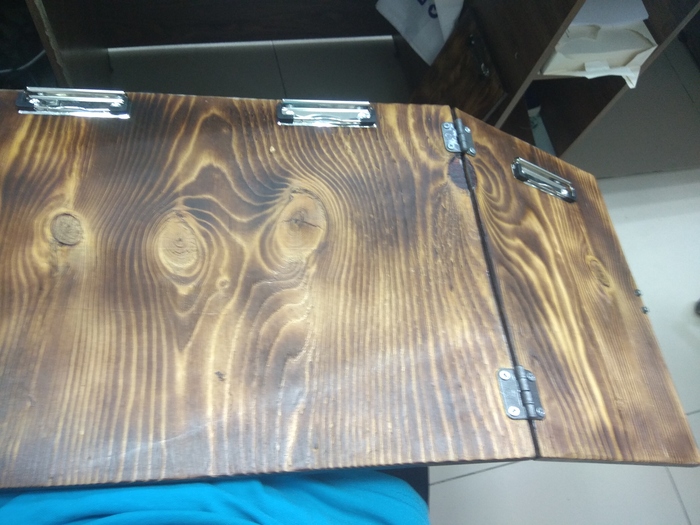

В общем вышло как-то так. Один неприятный момент произошел при монтаже креплений, клепки выломали несколько волокон в месте сдавливания. Не критично, но обидно. Стремный шпингалет — да,мне от тоже не нравится. Можно было приляпать курковый замок, но на момент начала сего непотребства я даже знать о них не знал))))
На закуску остался «подопытный» на котором настраивалась горелка и тестировался лак. Решил оставить — может пригодится крепить карту подземелья или вести записи)))

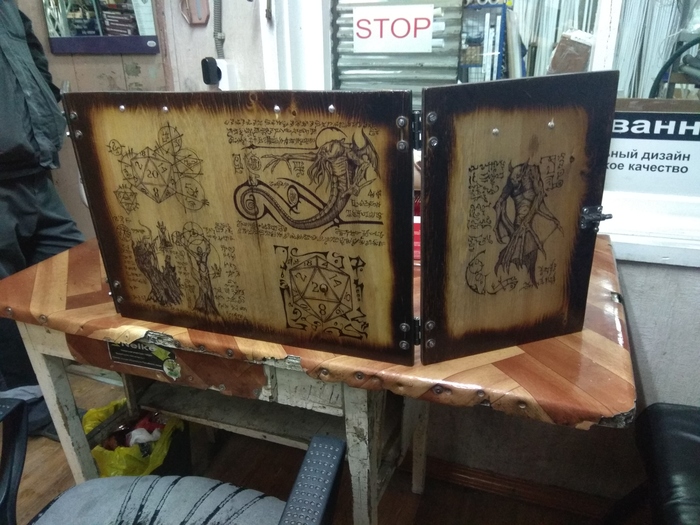

В общем вышло то, что вышло. Для первого раза вполне неплохо ИМХО. Если займусь чем-то подобным еще раз, уже буду понимать что и как)))
