Зачем нужна патч панель

  • автор:



Где применяются патч-панели?

Патч-панель (коммутационная панель) — неотъемлемая часть кабельной системы, которая служит для коммутации сетевого оборудования с портами рабочих компьютеров (или другого оборудования), либо для использования в паре с другой патч-панелью. Имеет каркас, в который интегрированы порты для кабелей. О борудование используется в разных целях, но основным предназначением является возможность оперативно переключаться между рабочими местами и сетевым оборудованием.

Особенности патч-панелей

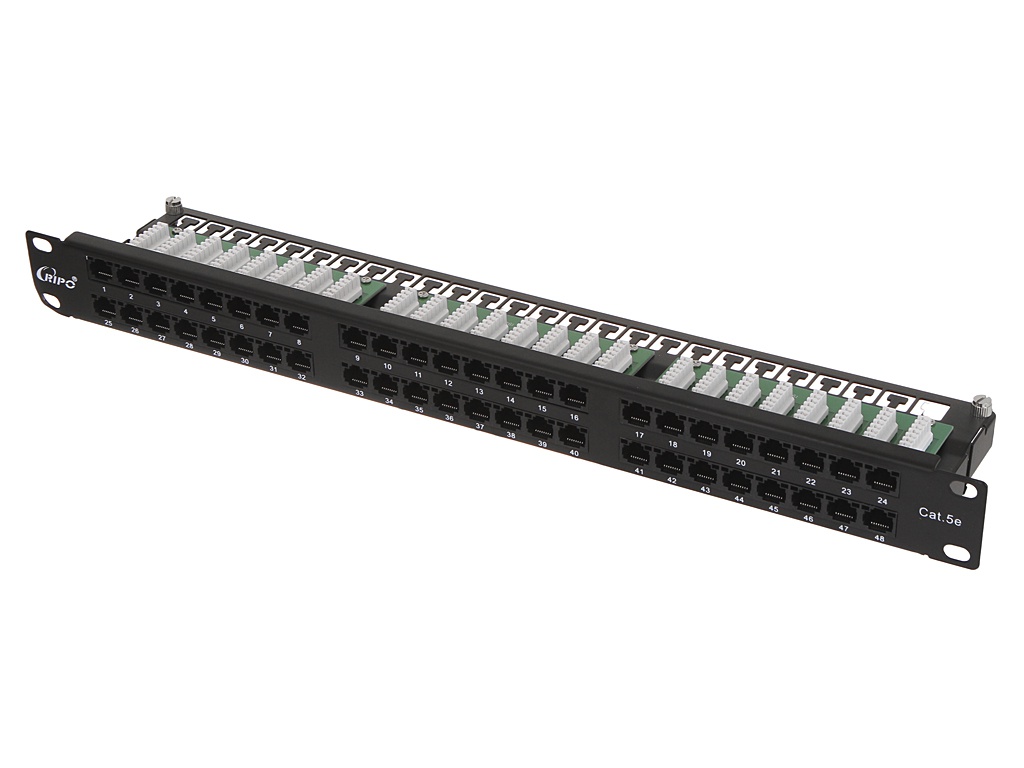

Патч-панели имеют ряд особенностей. На внешней стороне оборудования размещаются специальные пронумерованные разъемы 8P8C (RJ-45). Они используются для того, чтобы можно было подключить патч-корд. Их принято называть портами. На обратную сторону панели выводятся контакты из разъема. Чаще всего это коннекторы типа IDC. Любой из портов получает цветовую маркировку в соответствии со стандартом, а также определенное цифровое значение. Цвет обычно соответствует расцветке жил витой пары.

На панели кабель расшивается особым образом. Этот процесс производится при помощи вдавливания жил между контактами. Для этого применяется особый инструмент. Удаление изоляции осуществляется лишь в точке контакта, что гарантирует высокий уровень надежности соединения. В этом месте практически нет риска, что будут происходить окислительные процессы. Патч панель купить можно у специалистов компании AVS Ecectronics.
Соединение типа IDC получило очень обширное применении в телефонии. Такое соединение принято называть кроссом. По ошибке патч-панель некоторые называют кроссовой. Но такой тип панели нечасто применяется в современных сетях. Там нет стандартных 8P8C разъемов. Ее принято использовать на магистралях, в которых не нужно часто переключаться, а также для аналоговой телефонии.

Типы патч-панелей

Патч-панель купить

Патч-панели разделяются по следующим значениям:

  • тип порта (RJ-45, RJ-12) оптические, коаксиальные и др.;
  • тип высоты (1U и 2U);
  • тип клемм;
  • число портов (от 4 до 96);
  • наличие экрана;
  • способ монтажа;
  • высокая плотность патч-корда и т.д.

Параметры помогают отнести патч-панели к определенной группе и упростить процесс выбора под определенные цели.

Прокладка и расшивка витой пары производится так, что на рабочем месте любая розетка получает порт в стойке серверного типа. В данной стойке также размещается и оснащение активного типа, к примеру, АТС, свитч, роутер и пр.

Главными преимуществами патч-панели являются: простота установки, оперативность перекоммутации, понятная схема и универсальность.



Наша компания предлагает патч-панели по наиболее выгодным ценам по сравнению с аналогами, представленными на рынке.

Подробную информацию о цене вы можете получить у специалистов компании AVS Electronics.

Для чего нужны патч панели

Из статьи вы узнаете, что собой представляет коммутационная панель, как она используется. Также мы рассказываем об основных параметрах выбора такого устройства.

Содержание:

Патч панель — что это такое и для чего используется

Давайте мы с вами представим, что в телекоммуникационному шкафу или рэковой стойке установлено несколько сетевых устройств. Каждое из них необходимо соединить друг с другом, а затем еще и подключить к сети. Если для создания такого соединения просто использовать коммутационные шнуры, то они спутаются, причем даже если девайсов немного. А если подключать большое количество IT-оборудования, ситуация становится еще хуже.

Чтобы этого избежать, нужны патч панели. Такое устройство представляет собой пассивное сетевое оборудование. Оно выглядит как каркас, в который интегрированы порты для кабелей.

Переключение между девайсами осуществляется с помощью патч кордов. Коммутационные шнуры подключают к интерфейсам, которые находятся на лицевой стороне панели. С обратной же стороны разъемы для подключения фиксируются механическим способом.

Для комфортной перекоммутации и избежания ошибок пользователю нужно всего лишь отметить нужные порты. Сделать это можно, используя маркер или стикеры. Некоторые коммутационные панели оснащаются вставками из бумаги, на которые наносится маркировка.

Чтобы приобрести подходящую модель, обращайте внимание на следующие параметры.

Тип панели и количество портов

Все модели делят на два типа:

  • модульные;
  • фиксированные.

Наборные коммутационные панели имеют гнезда под кейстоуны. Это дает возможность устанавливать разные разъемы: RJ-45, RJ-12, RJ-11. В фиксированных же моделях уже установлены порты одинакового типа и определенного количества. Заменить их нельзя.

Теперь поговорим о количестве портов. По этому параметру панели выбирают, ориентируясь на количество коммутируемого оборудования. Если сеть планируется расширять, можно брать вариант с запасом. Самые популярные модели — на 24 порта. Но можно купить и 12-ти, 16-ти или 48-портовую модель.

Примечание: телефонные панели обычно оснащаются 25 и 50 портами.
