Превращаем любые проводные наушники в беспроводные. Подборка Bluetooth-адаптеров с AliExpress
Беспроводные наушники нравятся не всем: их легче потерять, качество передачи звука не дотягивает до проводных моделей из той же ценовой категории, да и аккумулятор со временем стареет, соответственно время автономной работы неизбежно снижается. Однако удобство использования Bluetooth-наушников глупо отрицать.
Вполне возможно, что у вас есть хорошие проводные наушники, которые иногда хотелось бы превратить в беспроводные, чтобы «отвязаться» от источника звука. Сделать это не так уж сложно – достаточно выбрать подходящий bluetooth-адаптер. В этом материале предлагаю рассмотреть несколько таких адаптеров, от самых простых и недорогих моделей до наиболее «навороченных».
Kebidu BT001
Этот миниатюрный адаптер подходит как для обычных проводных затычек, так и для мониторных наушников с отсоединяемым кабелем и разъемом AUX. Для подключения к последним в комплекте с этим адаптером идёт… ещё один адаптер, или скорее переходник.
Размеры устройства (вместе с зажимом): 52 x 17 x 16 мм. Аккумулятор емкостью 110 мАч рассчитан на 4 — 5 часов работы, а время полной зарядки составляет 2 часа. Версия Bluetooth: 5.0, поддерживаемые кодеки: SBC.
VAORLO RX-V98
Данная модель несколько крупнее — 67 x 24 x 22 мм, зато здесь заявлено время автономной работы в 60 часов. Гаджет может похвастаться наличием диодной индикации уровня заряда и «игровым» режимом с низкой задержкой звука.
Благодаря встроенному микрофону здесь реализована функция активного шумоподавления (ANC). Версия Bluetooth: 5.1, поддерживаемые кодеки: SBC.
SLOVOC C15 и C25
Для некоторых популярных моделей наушников китайские инженеры создают специальные Bluetooth-адаптеры, которые выглядят, как оригинальный аксессуар. К таким моделям относятся Bose QuietComfort 15 и QuietComfort 25.
Время автономной работы — 6 часов, а время зарядки — 2 часа. Версия Bluetooth: 5.0, поддерживаемые кодеки: SBC, AAC, aptX.
UGREEN CM402
Девайс от Ugreen имеет размеры 53 x 24 x 13.5 мм (вместе с зажимом для крепления на одежде) и весит 24.4 г. Он оснащен разъемом Type-C для зарядки и модулем NFC для быстрого сопряжения со смартфоном.
«Сердцем» этой модели является 32-битный ЦАП Cirrus Logic CS43131. Аккумулятор на 400 мАч обеспечивает 10 часов автономной работы. Версия Bluetooth: 5.0, поддерживаемые кодеки: SBC, AAC, aptX, aptX HD.
Адаптеры для вакуумных наушников со съемным проводом
Если вы счастливый обладатель «затычек» со сменным кабелем, то для вас доступен широкий выбор носимых на шее Bluetooth-адаптеров. Кроме внешнего вида их принципиальное отличие заключается в моделях чипов от Qualcomm, разницу между ними можно посмотреть в табличке от производителя.
Все 3 приведенные выше модели работают с кодеками SBC, AAC, aptX, aptX HD и aptX Adaptive, имеют функцию активного шумоподавления и предлагаются с самыми разными штекерами под наушники от разных производителей.
Адаптеры от FiiO
Решение от FiiO позволяет владельцам наушников со сменным кабелем полностью отказаться от проводов, а заодно с комфортом подзаряжать адаптеры в дороге от комплектного кейса. В последнем предусмотрены выемки для корпуса наушников, так что отцеплять адаптер каждый раз не придется. К сожалению, выбор штекеров у FiiO невелик: MMCX либо 2 pin 0.78mm.
Если внутри UTWS3 находится чип Qualcomm начального уровня – QCC3020, то в UTWS5 применяется QCC5141 + выделенный ЦАП AK4332. Ещё одно отличие заключается в кейсе: у старшей модели кейс поддерживает беспроводную зарядку, хотя соответствующее зарядное устройство в комплекте и не идёт.
Ассортимент Bluetooth-адаптеров на АлиЭкспресс огромен, и поместить все достойные устройства в одну подборку просто невозможно. Тем не менее, это были наиболее интересные на мой взгляд устройства, с помощью которых можно добавить поддержку Bluetooth обычным проводным наушникам. Надеюсь, среди этих моделей найдется подходящий для вас вариант. Спасибо за внимание!
Как обновить старые наушники и сделать их беспроводными
В современное время уже становиться кране неудобно пользоваться проводными наушниками. И даже уже не во всех смартфонах есть гнездо для подключения для таких проводных устройств. Если у вас лежат без дела наушники с качественным звуком, то их запросто можно переделать в беспроводные и подключаться к любому современному устройству по средствам Bluetooth.
Переделка не займет много времени, знаний радиоэлектроники тоже не понадобится, лишь умение паять.
Понадобятся следующие детали
- Блютуз модуль — http://alii.pub/5xu25v
- Модуль mini USB — http://alii.pub/5xu280
- Переключатель — http://alii.pub/5xu29k
- Литий-полимерный аккумулятор — http://alii.pub/5xu2lm
- Провода.
Как переделать проводные наушники в беспроводные
Снимаем ушные подушечки. Обычно они никак не закреплены и просто удаляются.
Отвинчиваем винты наушника. Бывают модели и на защелках.
Отпаиваем динамик наушника. Так же отпаиваем провод идущий ко второму наушнику.
Отвинчиваем оголовье для удобства установки модуля.
В самоделке применен полимерный аккумулятор. Он содержит уже в своем составе плату зарядки и защиты, поэтому автономен в работе.
Схема самодельных беспроводных наушников выглядит крайне просто.
Питание к модулю блютуз подключается через вывода 32 (-) и 29 (+). Наушники не показаны на схеме, но подключаются очень просто: левый канал подключается к 26 и 27 выводу, а правый к 24 и 25. Подробнее про этот модуль можно еще посмотреть статью тут — https://sdelaysam-svoimirukami.ru/5309-samodelnyj-bluetooth-priemnik-dlja-domashnej-akustiki.html
Освобождаем площадку где раньше крепился провод. Паяльником убираем ребра пластика.
Отверстие под порт можно распечатать на бумаге и приклеить, а далее выжечь паяльником.
Собираем схему, припаиваем провода. АКБ можно приклеить на горячий клей.
Припаиваем второй наушник к модулю.
Собираем наушники, прикручиваем оголовье.
Собираем корпус, завинчиваем саморезы.
Надеваем подушечки на место.
Теперь заряжаем аккумулятор. Включаем наушнкик и подключаемся к ним, скажем, со смартфона и работаем с ними как с Bluetooth гарнитурой.
Небольшой Bluetooth-адаптер превращает любые наушники в беспроводные
Проводные наушники могут быть качественными, а могут — не очень. В некоторых моделях провода обладают способностью спутываться в любой удобный для них момент. А то, что подключенный к наушникам смартфон нужно время от времени доставать, усугубляет ситуацию.
Неплохим выходом из ситуации могут быть беспроводные наушники. Но что, если уже долгое время пользуешься качественными проводными, которые менять не хочется? В этом случае стоит обратить внимание на новый проект на Kickstarter, который получил название Jack. Разработчик — небольшая компания Podo Labs.
Адаптер появился на Kickstarter всего несколько недель назад, но уже получил одобрение большого количества пользователей ресурса. Так, вместо $20 000 разработчики собрали уже более $550 000. И сумма продолжает увеличиваться. О стоимости девайса, наверное, стоит упомянуть сразу — цена Jack составляет около $29. Не так и много, в общем-то, если учесть, что с адаптером можно использовать любые проводные наушники.
Внутри адаптера — аккумулятор на 300 мАч, его хватает на целый день работы наушников. Слушать музыку можно вместе с другим человеком. Правда, для этого необходимо сразу два Jack, дополнительного разъема на адаптере нет. По словам разработчиков, воспроизведение музыки достаточно качественное благодаря технологии aptX.
Для того, чтобы начать работу с устройством, нужно лишь подключить к адаптеру собственные проводные наушники, затем подключить адаптер по беспроводной связи к источнику звука и все — можно пользоваться.
Адаптер совместим с любыми гаджетами с Bluetooth — телефонами, планшетами, десктопными ПК, ноутбуками или часами. При необходимости можно подключить адаптер к телевизору, у которого нет Bluetooth, и уже к адаптеру подключить беспроводные наушники. Это удобно для геймеров или обычных людей, которые не хотят тревожить домашних лишним шумом.
Гаджет можно использовать и как беспроводную гарнитуру, так что, если в наушниках нет микрофона, это теперь не проблема.
Команда достаточно давно работала над созданием своего устройства, на видео, размещенном выше, показаны некоторые моменты процесса разработки. Так что на фейк непохоже, скорее всего, девайс таки появится на рынке.
Делаем беспроводные наушники из проводных! — бюджетно)
Итак, пришла в голову идея как просто и недорого (весь бюджет составил 630 рублей) сделать из обычных наушников беспроводные блютуз наушники!
Для начала купил эти самые проводные наушники -не оригинал конечно, а просто хорошо слепленный китай (складные прочные)
и самую дешёвую блютуз колонку-брелок за 130 рублей
Колонку естественно целиком не встроишь, её сразу разобрал . Китайскую колонку разбирать просто — она сама развалилась.
От неё нужны только внутренности и то только плата управления и аккумулятор.
динамик у колонки один, но он нам не очень нужен, мы его тоже отрезаем.
Разобрав наушники (разбирать нужно только одно ухо, так как в другом просто динамик и провод до второго, нужного нам уха, где будет крепиться плата управления) я припаял к плате динамики наушников и проверил всю конструкцию на роботоспособность
Затем примерил как плата будет лежать в новом корпусе
Наметил и проделал отверстия для включения и зарядки в корпусе наушников
В качестве кнопки включения хотел использовать кнопку от колонки, но она в ходе бурной деятельности уже потерялась и я просто положил болт, сделав его кнопкой включения.
Плату сначала подцепил на провод питания — так её лучше будет центровать по отверстиям в корпусе( не промахнешься) и всё приклеил на горячий клей.
Далее осталось только собрать всё в обратном порядке и протестировать !
Наушники получились очень хорошо. Если бы не потерял кнопку, то вообще огонь!
Заряжаются около 2х часов и играют около 3х . Рекомендую данный девайс !
И да, у меня корпус выбран очень плоский, так что аккумулятор не вошел и я его закрепил внутри душки.
Если вам понравилась идея, можно посмотреть видео создания тут.

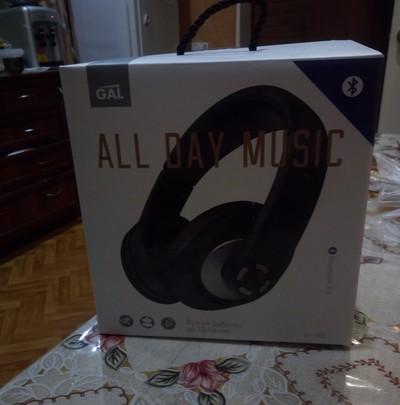

У меня недавно наушники за эту же цену из Китая пришли. Стерео и без колхоза.
ДуЖка, блеать! Диайвайщики диванные.
Цена аналогичных на озоне от 599,вот только,что смотрел. И не нужно ничего колхозить,такие же беспроводные чебурашки от Defender FreeMotion B520
Тачка
Hi-Fi усилитель на основе набора MX50SE с Aliexpress
Когда нужен нормальный звук и, при этом, ты у мамы инженер, то возникает желание сэкономить и получить приемлемый результат сделав усилитель самому из того что есть в наличии и китайских компонентов.
— корпус от старого системника HP Compaq Evo;
— тороидальный трансформатор 2х18В 6,3А;
— трансформатор 2х15В 0,15А Marschner FLG30.7;
— трансформатор 14 В Myrra;
— горсть конденсаторов 4700 мкФ х 40В Vishay в аксиальном исполнении;
— люминисцентный символьный дисплей 16х2 Itron;
— DC-DC преобразователь 9..36В — 5В Traco TEN 4-2411;
— сетевой разъём совмещенный с фильтром;
— горсть мелких реле;
— пара процессорных радиаторов;
Всё то было выпаяно со старого демонтированного промышленного оборудования перед отправкой его на свалку. Так почему бы не дать ему вторую жизнь? 😉
На Алике были заказаны:
— набор для сборки оконечных усилителей MX50SE от LJM (проверенный, популярный усилок);
— плата предварительного усилителя с темброблоком Ayima;
— плата защиты акустики (пустая);
— набор макетных плат.
Корпус от Компака был ободран от пластика до металла. Боковины запилил из обрезка ламината. На морде и жопе были выпилены лишние и выступающие части. Задница закрыта двумя кусками оцинковки с просверленными в них отверстиями под разъёмы. Морда выпилена из материала который я ХЗ как называется — внутри пластик, а снаружи алюминий покрытый плёнкой. Плёнка с тыльной стороны спокойно сдирается наждачкой и зачищается до приемлемого вида. Вырезаны отверстия под ручки, кнопки и дисплей.
Неспеша были собраны платы оконечников, блока защиты, блока включения питания, платы трансформаторов, платы селектора входов.
Оконечные усилители выполнены в виде модулей. На раме из перфорированной стальной полосы (отверстия с резьбой) закреплена сама плата, радиатор, скоба из оцинковки на которую закреплены дополнительные конденсаторы.
Собранные компоненты накидал в корпус чтобы предварительно обдумать компоновку.
Насверлил отверстий в днище и закрепил компоненты.
Плату темброблока закрепил на две стойки и кусок алюминиевого листа, который помимо крепежа ещё и служит экраном.
На макетной плате собрал плату входов с селектором на реле. Всё это одним блоком с задней панелью.
Выполнил основной монтаж силовой и сигнальной проводки.
Далее начался самый сложный (для меня), но и самый интересный этап — сделать модуль индикации и управления на основе люминисцентного дисплея 16х2 и Ардуино. С ЛУТом возиться не захотел (а зря) и собрал всё на макетке.
Прошивка. За основу брал пару готовых скетчей, но почти всё пришлось переделать под свои нужды. На данный момент модуль может: показывать индикацию уровня выходного сигнала, показывать дату, время, температуру радиатора выходного каскада, переключать входы, включать защиту от перегрева (часть функций управляются с пульта ДУ).
В итоге получилось как-то так:
Не очень ровно, местами даже коряво. Надписи смазались при нанесении, из-за чего он выглядит старым и потёртым. По монтажу и схемным решениям у знатоков явно будут претензии и вопросы.
Самое главное для меня — оно работает и звучит определённо не хуже заводских усилителей начального уровня и советских в том числе.
Вот такой вот «первый блин» 🙂
UPD: Если будет интерес — запилю ещё посты про усилители и прочие самоделки.
Ширма для знакомого DnD-шника. (Часть номер Два)
В общем, первый пост из серии породил много вопросов и непоняток у аудитории, а я подзапарился отвечать на все подряд (сам дурак, признаю). Ну а раз начал, нужно уже доделать.
Отдельное спасибо aglotkov, за действительно дельный совет по фурнитуре) (пригодится на будущее)
Красим петли. Тут все максимально просто. Эмаль из баллона и покрытие в два слоя. Туда же гайки и шайбы.
Ширму обжигаем повторно. Бледновата))) На этот раз пламя посильнее и вести нужно чуть помедленней)))
По мне — то что нужно) Теперь аккуратно вычесываем сажу мягкой щеткой, разбираем и начинаем крыть лаком.
Лак брал на водной основе.
В общем то, довольно хорошая штука — не воняет, как минимум работать можно и в помещении. Легко наносится кистью. Быстро впитывается, образуя полимерную пленку. При нанесении имеет ярко выраженный белый цвет. Набросал в три слоя с промежуточной сушкой в один час.
Ну а пока все сохнет-подсыхает, нужно было сообразить за крепеж. Как было написано в самом начале процесса, вот тут, планировалось крепить различного рода полезную инфу с обратной стороны.
В качестве шаблона был формат А4. В качестве крепежа, скоба от планшета.
После того, как скобы были выдраны сняты. Выяснилось что в своем первозданном виде, они не дадут ширме закрыться. Посему пришлось немного их погнуть и расплющить)
После небольшого «напилинга’ скобы были готовы. А это значит что теперь их можно крепить. Сверлим 8 отверстий, те что на створках делаем чуть ниже, чтобы крепежи не «наслаивались» при закрытии. Торчащие болты спиливаем ножовкой и стачиваем напильником острые края.
Заклепочник + клепки 4*16 :
В общем вышло как-то так. Один неприятный момент произошел при монтаже креплений, клепки выломали несколько волокон в месте сдавливания. Не критично, но обидно. Стремный шпингалет — да,мне от тоже не нравится. Можно было приляпать курковый замок, но на момент начала сего непотребства я даже знать о них не знал))))
На закуску остался «подопытный» на котором настраивалась горелка и тестировался лак. Решил оставить — может пригодится крепить карту подземелья или вести записи)))
В общем вышло то, что вышло. Для первого раза вполне неплохо ИМХО. Если займусь чем-то подобным еще раз, уже буду понимать что и как)))
Если есть что сказать конструктивного, буду рад послушать.
Прочел(-а) до конца — благодарю от всей души, спасибо за внимание)))
Поделка для взрослых — робот разбавлятор
Ответ на пост «Паяльный фен на ардуино. Часть вторая.»
Hot Air Station v1.6
— на платах подписал все элементы, внес правки
— на схеме внес правки
— переделал код, теперь работает магнитная подставка (геркон)
— сделал 3d модель корпуса
pinout ручки фена может не совпадать с вашим! Один контакт геркона должен быть на минусе термопары, а не на плюсе термопары!
https://disk.yandex.ru/d/iQEcBK8uDexFrw
Ламповый термометр nixie
Иногда я изготавливаю различные электронные устройства на заказ. Одно из последних — такой вот термометр:
Фото от заказчика, качество только такое.
Вторая плата в другом корпусе. Здесь датчик температуры ещё не подключён, поэтому и показания некорректные:
Устройство довольно простое: всего один проводной датчик температуры, никаких настроек, подсветки ламп.
В качестве индикаторов применены достаточно крупные Z5660M и Z5670M (символы). Высота цифр — 30 мм.
Без корпуса он выглядит вот так:
Платы были изготовлены на заводе, где минимальный заказ — 5 штук. Две я продал, ещё три остались у меня. Хранить или выбрасывать не хочется, поэтому я думаю спаять и их, но прежде хотелось бы узнать, интересно ли будет кому-нибудь такое устройство (в корпусе или без него)?
Реверс инженеринг парктроника и установка в штатный дисплей автомобиля mazda 3
Всем привет. Я тут постоянный читатель, но вот почти ничего не выкладываю. Этим проектом решил поделиться, так как возможно кому-то пригодиться.
основная моя цель была выводить на штатный дисплей автомобиля данные расстояния с парктроника. Был преобретен вот такой
К дисплею парктроника идёт три провода. Два из них-питание, третий для передачи данных с датчиков парктроника
Подцепившись осциллографом к линии данных увидел сигнал следующего типа
Для работы был написан скетч на ардуино для вывода этих данных в бинарном виде( на данном этапе все датчики отключены)
Видно чтопоследние 8 бит это расстояние, а 7 и 8 бит первого байта это сигнал с разных тачиков. Далее идёт обработка сигнала с одного датчика и вывод его на дисплей. Отказалось что точность датчика очень даже ничего. Мерял линейкой, и погрешность в пару миллиметров, но сама градация измерения около 3-4 мм. Выводил на символтный дисплей для проверки одного датчика
Потом я начал переписывать прошивку под работу всех четырёх датчиков, а также визуализацию расстояния в виде стрелочек. Вот так это все выглядит
Честно говоря очень долго над этим бился, так как забыл учесть что когда датчик включён он посылает вот такой импульс 10001000, а когда выключен, и на нем есть какое то препятствие, то 10000000(хотя может наоборот, не помню уже) а прошивка была настроена только под работающие датчики, и в итоге выборка минимального расстояния искажалась.
Для того что бы передать эти данные в на дисплей в машине надо было в первую очередь узнать каким именно способом отправляются данные на дисплей автомобилем. Начал слушать шину дисплея через can hacker.
Опытным путем выяснял, что за текст на дисплее отвечают id 28f, 299 и 291. Поигравшись с прогой, удалось вывести на экран текст
Загвоздка была в том, что если просто передавать значения по этим трём id, то дисплей не работал корректно. Надо было именно фильтровать данные, и заменять их в необходимый момент, но хоть он и тормозил, удалось сделать задуманное. На видео видно как он притормаживает
Итак дальше начал изучать как заменять только нужные пакеты на свои. Обращаем внимание сюда
Это идёт тестовый поток данных с кан шины
Тут уже значения изменились, значит все удалось. Далее сделал схему и плату
Получилась вот такая двусторонняя
Так же сделал место для бипера(но пока его не ставил, а так же не писал прошивку для него). Естественно для быстрого соеденения сделал разъёмы, которые позволяют добавить или удалить мою плату
Ну а дальше тест
Ну окончательная интеграция в автомобиль
Сам скетч выложу чуть позже, когда допилю прошивку под бипер
Вместо дыма автономность — док-станция на максималках
TLDR:
Расскажу как встроить аккумулятор от вейпа в зарядный кредл от рации и получить помимо удовольствия реальную пользу. Аж сам не ожидал.
Уже несколько лет живут у меня в хозяйстве пара обычных китайских Баофенгов UV-5r.
Доволен ими со страшной силой, окупились уже многократно в поездках с семьёй и с друзьями по просторам страны.
Один минус у тех, что я купил — не заряжаются они от USB. Да, сейчас на али полно предложений с любыми станциями и аккумулятормми, которые можно заряжать напрямую от Type-C. Вот, наример. Но беда в том, что меня мои станции вполне устраивают и повода обновить не дают. Единственное — это не удобно таскать всюду розеточный блок питания от зарядной док-станции.
Кстати, недавно нашел и даже заказал вот такой шнурок для этой док-станции. Теперь можно не возить розеточный блок, но я всё равно умудрялся его забывать и терять.
Тогда в один прекрасный день я решил проверить очередной раз степень своего рукожопства и совершить DIY. Уж очень руки чесались, а кроме них чесались горы накупленных на али всяких модулей и плат, которые давно лежат по коробочкам и пылятся.
Изначально задумка была в том, чтобы встроить в док-станцию помимо штатного круглого разъёма обычный Type-C.
На донышке станции красуется надпись «DC 8.4V 400mA», а штатный БП выдавал 10 вольт на круглый штекер. Это значит, что помимо разъёма нужен еще повышающий DC-DC преобразователь, коих у меня имелось в избытке. В частности вот этот (за 20 ₽, гуглится так: «MT3608«, если ссылка протухнет):
Конечно для первоначальной концепции подошел бы лучше вот такой вот модуль (за полтос, гуглить тоже по «MT3608 USB«):
На нём сразу и разъём есть и повышайка до требуемого напряжения. Но в наличии тогда такого не было, как не было и отдельного Type-C разъёмчика (и хорошо, что не было).
Надвигалась дальняя и долгая поездка, нужны были рации, хотелось всё сделать сразу и быстро.
В общем, я решил приколхозить в качестве разъёма имевшийся в наличии вот такой вот модулёчек (гуглить по «TP4056«, стоит тоже рублей 20-25, продаётся пачками):
Это драйвер защиты и заряда одной банки литиевого аккумулятора.
Повторюсь, в первоначальной концепции и мысли не было в док-стануию вставлять аккумулятор, просто нужен был разъём. Но когда я всё собрал в кучу, то меня осенило!
В пластиковом корпусе док-станции полно свободного места для небольшого аккумулятора. Зачем пропадать месту и функциональности? Тем более у меня валялся найденный в походе прямо на тропинке выбошенный кем-то вейп. Сам я этой ерундой не балусь, как-то не удалось за 40 лет приобрести эту замечательную привычку. Три или четыре попытки — коту под хвост. И ведь вейпы хотя бы технически прикольная штука и пахнут забавно, а вонючие папиросы, айкосы и кальяны всякие — вообще мимо.
Внутри одноразового вейпа я с удивлением обнаружил интересный датчик потока воздуха, а также довольно мощный и ёмкий литий-ионный аккумулятор. Не знаю зачем мне датчик потока понадобится, а вот аккумулятор пригодился.
В общем, припаял я его на штатные площадки зарядного модуля, потом подумал-подумал и под укоризненным взглядом жабы, что тыкала лапкой в еще оставшееся пустое место внутри док-станции, припаял еще один параллельно. Вот что получилось:
Колхоз и термосопли, конечно, но всё работает!
Настроил напряжение преобразователя многооборотным резистором (выставил на 10 вольт). Припаял выход преобразователя параллельно штатному разъёму через диод. Вон там диод прячется под зеленой теормоусадкой. Нужен он чтобы при подключении штатного розеточного блока питания ток не пошел на выход DC-DC конвертера.
Аккумуляторы припаяны к контактам B+, B- на контроллере заряда.
У этой схемы один серьёзный минус. Когда док-станция отключена от питания и в нее ничего не вставлено, DC-DC конвертер находится под напряжением и потребляет некоторый небольшой ток. А ещё светится и моргает светодиод штатной платы заряда, она (зеленая длиннненькая) тоже получается постоянно запитана от аккумулятора.
Планирую устранить этот недостаток добавив в разрыв цепи питания платы DC-DC преобразователя обычный геркон. Прилеплю суперклеем к аккумуляторам раций тоненькие плоские неодимовые магнитики с того же алиэкспресса, а геркон внутри корпуса док-станции. Таким образом саморазряд в бездействии сойдёт на «нет», хотя, надо сказать, и сейчас аккумулятор не успевает сесть за несколько дней.
За сущие копейки отпала необходимость покупки новых аккумов с type-c для моих раций. Рации мы частенько забываем включенными в машине, и они садились в ноль.
Энергии в док-станции хватает, чтобы частично зарядить рацию в беспроводном режиме и не возиться с проводами в салоне автомобиля.
Модифицированная док-станция поддерживает проточную зарядку и питание вставленной радиостанции.
Подключенная в почти любой USB док-станция заряжается одновременно с рацией.
Сохранена функциональность штатного круглого разъёма питания от розеточного блока, но смысла в нем не осталось никакого, да и заряжаться от этого разъёма внутренний аккумулятор док-станции при такой схеме не станет. А ещё у штатного блока не хватит тока питать рацию и заряжать аккумуляторы док-станции и рации.
По-хорошему следовало бы встроить драйвер заряда и type-c в сами аккумуляторы, но я уже рассказывал про свою рукожопость. Получилось бы гарантированная порнография и членовредительство, ведь аккумуляторы баофенга не выглядят разборными или пустотелыми.
Если есть возможность, то лучше сразу покупать ралиостанции с type-c, ведь телефоны мы и так везде заряжаем, а зоопарк дополнительных спец-кабелей — зло.
Я бы поостерегся подключать два разных по емкости аккумулятора параллельно. Может статься, что один будет разряжаться через другой. Разумно было бы соединить аккумуляторы последовательно и использовать BMS, тогда можно обойтись без повышающего преобразователя. Вот интересный модуль нашел на странице @AlexGyver ‘а. Моё почтение, маэстро. Модуль, как я понял, еще новинка, и цена на него еще какая-то неадекватная (под 300 ₽ с доставкой), но думаю это временно. Кстати, такой модуль, думаю, позволит полностью выкинуть штатную схему док-станции и будет сам заряжать двухбаночную батарею баофенга.
В сегодняшнем виде прибор хоть и работает с пользой, но нуждается в доработке путем встраивания геркона.
Ну и напоследок поделюсь маленьким лайфхаком для баофенгов. Чтоб два раза не вставать. Постоянно приходится таскать рации в выключенном виде в рюкзаке, а там есть риск нечаянно включить рацию и не заметить этого. Поворотный регулятор с выключателем очень легко включается от трения о разные предметы. Проблема усугубляется тем, что частенько требуется таскать рации с открученной антенной для компактности. Дело в том, что если рация без антенны включится и, плюс ко всему, нажмется кнопка передачи, то рация начнет излучать немаленькую мощность без антенны. Это чревато выходом прибора из строя. Отстёгивать помимо антенны еще и аккумулятор не хочется, чтобы все не растерять. Можно приклеить к аккумулятору с внутренней стороны кусочек скотча вот таким вот образом:
При присоединении аккумулятора к рации этот кусок скотча можно отогнуть в сторону контактов, и он надежно изолирует их от клемм рации, а можно отогнуть в другую сторону, и скотч ничему мешать не будет. Эдакий многоразовый предохранитель получается.
Кстати. Нужно быть осторожным. На спинке аккумулятора есть контакты, которые под напряжением. Если они перемкнутся фольгой или ключами в кармане, то будет горячо и запахнет жареным! Мне так однажды литий-металлгидридным аккумулятором от mp-3 плеера и фольгой от жвачки прожгло насквозь боковой карман джинсов. Запахло палёной шерстью, а могло и яичницей!
P.S.
Если кому интересно как мы настраиваем и используем рации в поездках и путешествиях толпой — могу рассказать. Я перепробовал много всякого, и есть много соображений и нюансов.
Также могу поделиться идеями и планами перехода на DMR, а также идеями будущих самоделок для расширенной телеметрии между машинами в условиях отсутствия интернетов в пути.
Часы ни 6 индикаторах ИН-16
Часы Nixie clock на лампах ИН-16 редкой модификации (с необычной формой цифр) в тонком компактном корпусе
Материал корпуса — бубинга, нижняя крышка из нержавейки. Разъём питания (micro USB) и две кнопки для настройки выведены на заднюю стенку.
Высота символа в лампах — 13 мм. Функционал — только показ времени и периодический перебор всех цифр во всех лампах. Размеры корпуса — 116*44*10 мм.
Принимаю вызов от Вадима Бокова и CGPods
Окей, пикабу. Внимательно ознакомился с постом @VadimBokovCGPods, в котором он отвечает на претензии пользователей. В отличие от большинства зашедших в пост, я не стал изобретательно оскорблять человека сразу же, не читая, а ознакомился с тем, что он говорит. Что-то показалось мне убедительным, что-то – не особо, что-то – совсем лажа какая-то, но до конца второго поста я-таки добрался (пусть и не с первого раза).
Наблюдать за этим мега-срачиком, безусловно, занимательное занятие, но участвовать я в этом не собирался… До момента, пока не увидел ролик у Тёмы Лебедева ( https://youtu.be/Y6pL_esG7qw?t=911 ), где тюменский «изобретатель» Маск откровенно глумится над пикабушниками.
Не то, чтобы у меня прям сильно бомбануло, такая самоуверенная безрассудность даже подкупает — безумству храбрых поём мы песню! Но вот прямо захотелось щёлкнуть по носу по фактам. А так как просто постить мемчики и писать гневные посты мне лень, я решил что воспользуюсь его «смелым» (нет) предложением и попробую найти те самые наушники, с которых он слизал свою «новую» модель. 500 тыр лишними не будут, если, конечно, безумный Макс тюменский Маск не даст заднюю. Да даже если даст, хотя бы время с толком проведу. И еще раз ткну в самую коричневую субстанцию зазнавшегося прохиндея (это всегда полезно для кармы). Благо знакомый со своим сервис-центром есть, поможет разобрать и разобраться, что там одинаковое, а что разное без проблем.
Так что вопрос по существу братьям-пикабушникам: дайте в комментарии, пожалуйста, ссылки на точные копии CGPods X, я выберу одну-две модели и закажу. Как приедут — разберём и проясним вопросик. Как минимум, проверим человека на вранье, как максимум – щёлкнем его по носу, только с доказательствами. Жду ваших вариантов и погнали.
P.S. Самостоятельно нашел вот такой вариант: https://aliexpress.ru/item/1005003183363732.html?sku_id=1200. . Смущает правда кнопка на корпусе:
Такое ещё вот есть: https://aliexpress.ru/item/1005004388529885.html?sku_id=1200. . Вроде бы похоже, но кажется, что там не type-c, а micro-USB (в характеристиках не указано, а фотка такого размера, что ничего непонятно).
Так что за помощь со ссылками на максимально точные копии буду благодарен.
Благодарность
Достань кейс для наушников что бы не доставать смартфон.
JBL встроила дисплей в кейс для наушников — с него можно управлять музыкой и настройками, следить за уровнем заряда и даже читать уведомления, не доставая смартфон.
Наушники называются Tour Pro 2. Они получили 10-мм драйверы, Bluetooth 5.3 и систему активного шумоподавления. Обещают до 10 часов автономной работы, а с учетом подзарядок от кейса — до 40 часов.
Беспроводные наушники своими руками
Инструкция о том, как НЕ НАДО делать!
И так) Сидел я давеча на работе и что-то зачесались руки сделать какую-нибудь неведомую хурму.
Было решено оживить уже давно убитые временем, многочисленными падениями и просто волею судьбы старые наушники, а-ля Монстер Битс бай др. Дре.)
Они уже были пару раз «починены» при помощи изоленты всех цветов радуги, но так как в один прекрасный день были приобретены нормальные блютус затычки, отложились в дальний ящик.
Так же больше года валялся блютус приёмник с Алика, который просто идеально внедрился в одно из ушей.)
В качестве питающего элемента выступил аккум от одноразовой сигареты. (Супер безопасно, я знаю.)
Начинаем паять.) На аккум два провода, на плату раскидываем провода от динамиков и вуа-ля
Ухи поют, однако есть и недостатки у этой чудесной конструкции, так как мне было лень в первый день доделать нормально.
1. Аккумулятор слишком большой и не помещается в корпус наушников
2. Заряжать не получится, не достав модуль из корпуса))
3. Так как на плате нет кнопок управления, выключить нашего монстра не выйдет
Забиваем ещё на неделю, далее берём себя в руки и доделываем.)
Сдуваем нафиг микроусб разьём, припаеваем провод с УСБ)
Зарядка готова!
На второй УХ всандоливаем кнопку от БП и внутрь закидываем аккумулятор меньших размеров.
ВСЁ!) Наслаждаемся видом ужасного арт-объекта))
Маленький засранец
Немножко
Ответ на пост «Подземное»
Расскажу историю об умных телефонах и не очень умных ворах.
Дело было года 6-7 назад. Был у меня на тот момент Oneplus One и очень он мне был ценен. У нас в регионе таких не продавали. Куплен был в Москве и доставлен в мои руки благодаря хорошей знакомой. Служил мне верой и правдой.
Но однажды после работы, уставшая и рассеянная, я ехала в автобусе слушая музыку в беспроводных наушниках и положив телефон в карман. со стороны прохода в автобусе. открытый.
За несколько остановок до дома вдруг в наушниках начинает прерываться музыка, а затем и вовсе пропадает. Руки по карманам. Нет моей трубки. Кричу на весь автобус "Верните телефон, я же все равно найду" Конечно же, никто не отозвался. Рядом сидит девушка. Попросила у нее телефон себе позвонить. Звоню. Сначала сбрасывали, потом подняли трубку. Я Ало-ало. тогда мне даже показалось, что я слышала себя. (Водила, кстати, даже не подумал тормознуть и зарыть двери, чтоб разобраться на месте. Бывали знаю случаи когда останавливали. Ну да личное дело каждого)
Вышла из автобуса. Думала разревусь. Но мозг начал хаотично строить план действий. Первым делом я позвонила в банки, к которым был доступ с телефона. Затем я полезла искать свой телефон. У Google есть специальный сервис по поиску устройства(Приложение "Find My Phone" рекомендую держать установленный на телефоне, но можно установить и удаленно или просто через сервисы гугл сразу, но тогда меньше возможностей по удаленному управлению). К сожалению, мобильной передачей данных я не пользовалась, но к wifi наверняка же подключатся. Отправила блокировку устройства (устанавливается сложный пароль на устройство и выводится сообщение на экран. В моем случае было написано "Верните устройство +7 654 321 01 23") и начала отправлять на него звонки. Ответить не получится, но трубка будет орать на максимальной громкости.
Поле этого я взяла коробку от телефона, чек (даже не знаю как сохранились) и пошла в отдел полиции. Написала заявление о краже, все расписала когда и где, как заметила, признаки устройства и так далее.
В тот день я уже попрощалась со своим телефоном и было очень тоскливо.
Утром следующего дня сходила в ближайший салон связи, восстановила сим-карту. Благо был выходной. Все кто был в курсе ситуации начали звонить. Все пытались дозвониться до вора. Сначала радовались, что слышат меня, потом огорчались, что всего лишь восстановлена сим-карта.
Вечером еще пару раз поотправляла звонки. Телефон высветился на карте, но где же ты его найдешь в многоквартирном доме.
Через несколько дней звонок "Мы нашли телефон, на экране был указан номер". Договорились о встрече. На следующий день в оговоренном месте я ждала. Место было возле рынка. Пришла тётечка. Которая, как оказалось позднее, работает на этом рынке, но где видать не хотела, чтоб я узнала. Подозрения закрались, но мне возвращали мой телефон. Начала рассказывать где нашла. История не сходилась по времени. Телефон мне вернули, я разблокировала. Проверила что все на месте.
"Вы, — говорит женщина, — в полиции там напишите, что вы его нашли, а то там уже звонили, нас затаскают потом по показаниям для закрытия дела" Хех, полиция, те еще даже не начали чесаться. Я конечно же пошла в полицию. Сказала, что мне вернули мою трубку, там тоже предложили написать заявление , что якобы нашла дома, чтоб не затягивать дело. Спорить не стала, на эмоциях я не смотрела куда та женщина пошла, хотя наверное стоило. Не вязалась ее история ну никак.
Раздолбали мне трубку. Покорежили чем-то крышку, видать не снималась, увидели лоток для симки, а как открыть не знали, потому просто сломали края(а так там дырочка для специального ключика или банальной скрепки). Снять крышку сняли, а батарея несъемная. Собрали обратно и тут что-то пошло не так, регулятор громкости вставили не так и "громкость-" не нажималась вообще.
В общем, это тот случай, когда телефон оказался умнее человека.
Дома разобрала, собрала как надо. Лоток для сим в рабочем состоянии, можно было заказать новый в Китае, но не стала. Телефон обычно в чехле и там не видно.
Хорошая трубка. Я конечно уже 2 раза обновила модель (Onelus 5 и теперь Oneplus 7t pro). Все в хорошем состоянии. 1+1 сначала перекочевал к маме, потом отдала 1+5 и 1+1 забрала. Использовала на работе. До сих пор работает. В 1+1 ослабла батарея, но в целом до сих пор шустрит.
