Обзор и тестирование материнской платы ASUS P7P55 LX
В недавнем обзоре мы рассмотрели несколько компактных бюджетных решений форм-фактора micro-ATX под Socket LGA1156. В данном материале мы коснемся еще одной недорогой, но уже полноформатной платы от ASUS, построенной на базе системной логики Intel P55.
Технические характеристики
| Модель | ASUS P7P55 LX |
| Чипсет | Intel P55 |
| Процессорный разъем | Socket LGA1156 |
| Поддерживаемые процессоры | Core i7, Core i5, Core i3, Pentium G |
| Память | 4 DIMM DDR3 SDRAM 2200+(OC)/1600/1333/1066/800 (16 GB max) |
| Слоты PCI-E | 1 PCI Express x16 1 PCI Express x16 (x4) 2 PCI Express x1 |
| Слоты PCI | 3 |
| Количество подключаемых вентиляторов | 3 (1x 4-pin, 1x 3-pin) |
| Порты USB 2.0 | 14 (8 USB на задней панели) |
| Порты PS/2 | 2 |
| Порт LPT | — |
| Порт COM | 1 на плате |
| Порты FireWire | — |
| ATA-133 | 1 канал (два устройства, VIA VT6415) |
| Serial ATA | 6 SATA-II (Intel P55) |
| eSATA | — |
| RAID | RAID 0, 1, 5, 10 |
| Встроенный звук | VIA VT1708S (HDA 7.1) |
| S/PDIF | Оптический на задней панели, 1 на плате |
| Встроенная сеть Gigabit Ethernet | Realtek 8112L |
| BIOS | AMI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 218 |
| Средняя цена | $126 |
ASUS P7P55 LX
Упаковка не выделяется оригинальность дизайна, разве что в глаза бросаются обилие различных логотипов. Особенно акцентируется внимание на поддержке фирменных технологий TurboV, Turbo Key и кнопочке Memory OK (о назначении которой будет рассказано чуть ниже).
- два кабеля SATA;
- один кабель IDE;
- задняя планка I/O;
- диск с драйверами и ПО;
- инструкции.
Плата выполнена на текстолите коричневого цвета. Принадлежность к бюджетному сегменту видна невооруженным взглядом по простой разводке и элементной базе. Полимерные конденсаторы распаяны только в цепи питания. Интересной особенностью отличаются слоты памяти — они имеют защелки-фиксаторы только с одной стороны.
Как и все платы на базе Intel P55, ASUS P7P55 LX поддерживает все ныне существующие процессоры в исполнении LGA1156 (в том числе новые Clarkdale). Кроме стандартных режимов работы памяти, которые предусматривают максимум 1333 МГц при использовании Core i5 и 1600 МГц в сочетании с Core i7, заявлена поддержка скоростных модулей вплоть до DDR3-2200. Подобные режимы предусматривают ручную коррекцию настроек BCLK, множителя CPU, соответствующих напряжений или автоматические их настройки в соответствии с профилями XMP. Само наличие этих профилей панацеей не является, и зачастую без ручного вмешательства пользователя установка скоростных режимов памяти не обходится. Но в отличие от недавно протестированных нами плат, данная модель сразу и без проблем заработала при активации профиля XMP комплекта памяти Team TXD34096M2000HC9DC-L. При частоте памяти 2000 МГц плата автоматически установила базовую частоту в 160 МГц, множитель процессора снизила до 14, а напряжение на Uncore было повышено до 1,25 В.
Возле слотов памяти находится кнопка Memory OK. В случае возникновения проблем с загрузкой системы при несовместимых настройках памяти достаточно нажать на эту кнопку и плата подберет оптимальные установки для DDR3. И уже не надо входить в BIOS и вручную сбрасывать настройки памяти.
На заднюю панель вынесены два PS/2, восемь разъемов USB, один сетевой RJ-45, шесть аналоговых аудивыходов и цифровой оптический.
В спецификациях данной модели говорится о поддержке CrossFireX, но второй графический разъем PCI Express x16 работает в медленном режиме x4, а сами линии подведены от чипсета, что скажется на производительности тандема. На плате имеются еще два PCI Express x1 и три слота PCI.
Intel P55 поддерживает шесть устройств SATA II, которые можно объединить в RAID-массивы уровней 0, 1, 5 или 10. Соответствующие разъемы расположены в нижнем правом углу платы. Рядом находятся контактные группы для подключения еще шести портов USB и кнопок передней панели.
Охлаждение на чипе PCH отличается одновременно простотой и оригинальностью. Это простая алюминиевая пластина необычной формы.
А вот и сам чип Intel P55 Express:
Поскольку чип PCH не имеет поддержки интерфейса PATA, на плате имеется дополнительный контроллер VIA VT6415, который обеспечивает один канал IDE на два устройства. Звуковой тракт реализован на VIA VT1708S, гигабитная сеть — на Realtek 8112L.
За аппаратный мониторинг и порты ввода/вывода отвечает контроллер Winbond W83667HG-A. В качестве тактового генератора используется чип ICS 9LRS954A4GLF.
Система питания процессора реализована по типичной пятифазной схеме (4+1). Плата оснащена только четырехконтактным разъемом питания.
Управление питанием осуществляется специальным контроллером EPU (Energy Processing Unit, разработка Analog Devices), который заодно отвечает и за энергосберегающие функции платы.
BIOS платы основан на микрокоде AMI. В первой вкладке предоставляется общая информация о системе и подключенных накопителях. Все настройки для разгона находятся во второй вкладке — AI Tweaker.

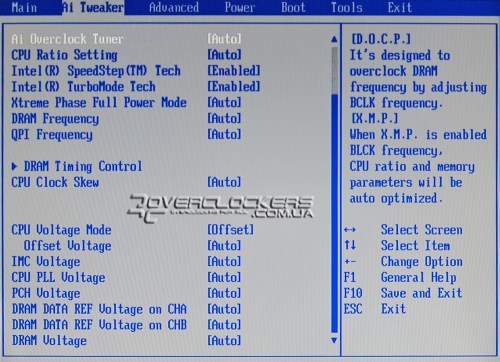

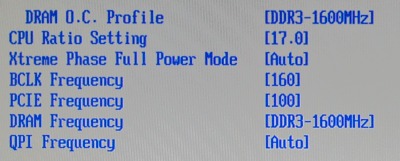

Меню Ai Overclock Tuner позволяет установить высокочастотный режим памяти. Просто выбирается один из профилей D.O.S.P. (для Core i5-750 это от DDR3-1600 до DDR3-2200) и все настройки выполняются автоматически. В этом же меню выбирается и профиль XMP, который изначально прошит в большинстве высокочастотных комплектов памяти. Ниже на скриншоте видны настройки, установленные системой под DDR3-1600 и профиль XMP DDR3-2000. Сам же множитель на память выбирается непосредственно в пункте DRAM Frequency. Правда отображается в нем не сам коэффициент умножения, а уже итоговая частота памяти, что даже удобнее.
Плата автоматически регулирует напряжения при выборе D.O.S.P., но до какого уровня они повышаются неизвестно, все соответствующие параметры остаются в положении Auto. Узнать их значения можно разве что из-под операционной системы с помощью родных утилит для мониторинга.
Также стоит отметить, что не каждый CPU изначально сможет работать с очень высокими частотами памяти. К примеру, для режима DDR3-2200 требуется частота BCLK 220 МГц, и лишь немногие процессоры Core i5-750 смогут стабильно функционировать при столь высокой базовой частоте и «воздушном» охлаждении. С моделями Core i7-860/870 в этом случае немного проще, так как они обладают более высоким множителем для памяти, равным x12.
При изменении Ai Overclock Tuner из Auto в любое другое положение, становятся доступны настройки частоты BCLK и PCI-E. Базовую частоту можно изменять от 80 до 500 МГц с шагом 1 МГц, а PCI-E — от 100 до 200 МГц.

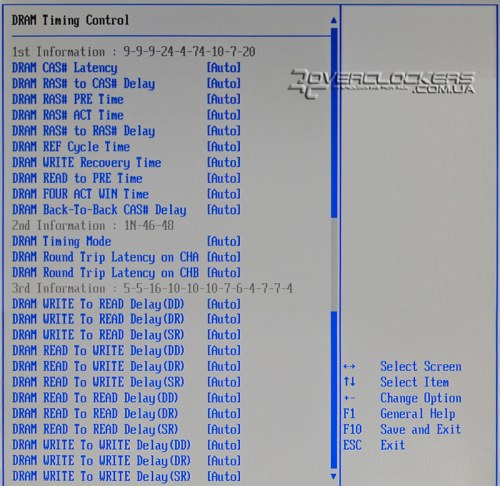

В меню DRAM Timing Control находится большой список доступных для изменения задержек памяти.

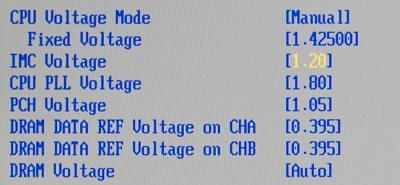

Напряжение на процессоре можно установить фиксированное или в режиме Offset. Во втором случае указанная в поле Offset дельта будет прибавляться к номинальному напряжению на CPU, поднимаясь до максимального уровня только под нагрузкой. Под названием IMC Voltage скрывается регулировка напряжения на блоке Uncore (CPU Vtt на платах других производителей).
Все доступные настройки напряжений приведены ниже в таблице:
| Параметр | Диапазон напряжений, В |
| CPU Voltage | От 0,85 до 1,7 с шагом 0,0625 |
| IMC Voltage | От 1,1 до 1,45 с шагом 0,05 |
| CPU PLL Voltage | От 1,8 до 2,1 с шагом 0,1 |
| PCH Voltage | 1,05/1,15 |
| DRAM Voltage | От 1,2 до 1,8 с шагом 0,15/0,05/0,1 |
| DRAM Data Ref Voltage on CHA | От 0,395 до 0,63 с шагом 0,005 |
| DRAM Data Ref Voltage on CHB | От 0,395 до 0,63 с шагом 0,005 |

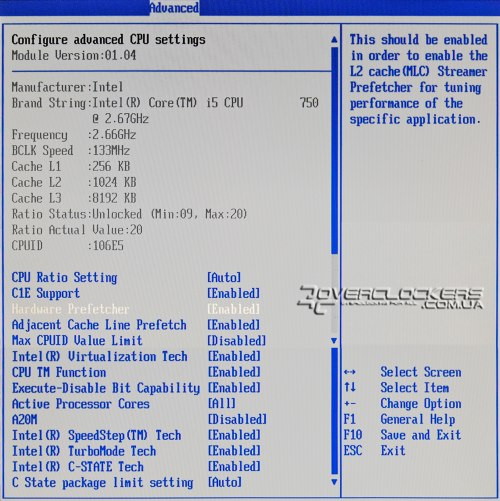

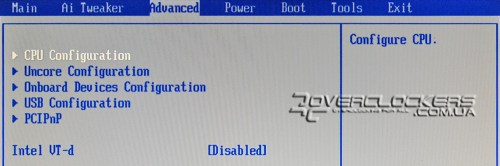

Взглянем на содержимое вкладки Advanced. Первое меню CPU Features включает настройки процессорных технологий.

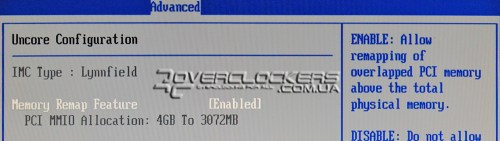

В настройки Uncore вынесено управление функцией Memory Remap Feature, которая позволяет перенести блоки адресов карт расширения за адресное пространство основных 4 ГБ, что позволяет увеличить доступный для операционной системы объем памяти до 3,5 ГБ. Актуально для 32-разрядных ОС и при объеме памяти свыше четырех гигабайт.

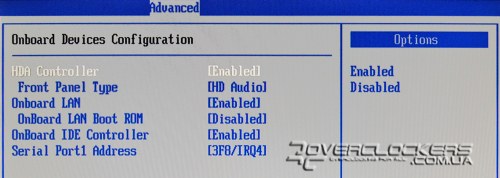

В Onboard Devices Configuration находятся настройки контроллеров звука, сети, IDE и последовательного интерфейса COM.

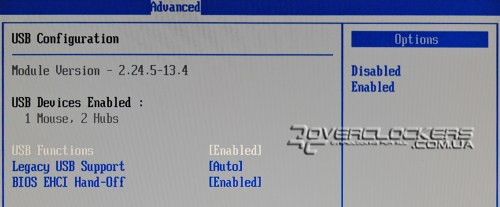

USB Configuration, как следует из названия, включает настройки USB-устройств.

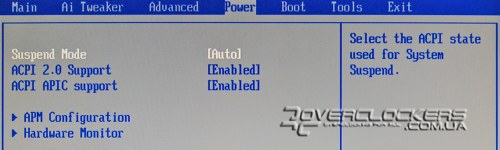

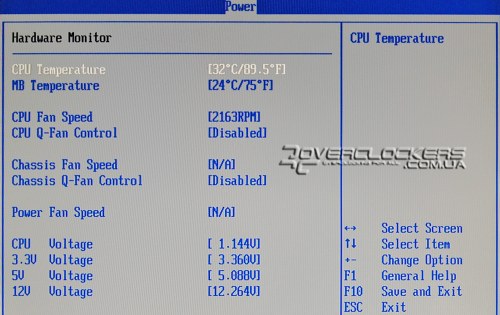

Управление питанием осуществляется во вкладке Power. Данные аппаратного мониторинга и управление скоростью подключенных вентиляторов находятся в Hardware Monitor.

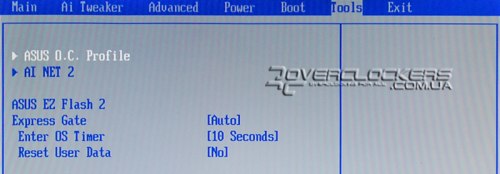

Все настройки BIOS можно сохранить в виде одного из восьми профилей ASUS O.C. Profile на вкладке Tools. В этом же разделе доступны настройки ASUS Express Gate, операционной системы на базе Linux, которую можно использовать как альтернативу основной ОС для простейших задач (подробнее о ней будет сказано чуть ниже).

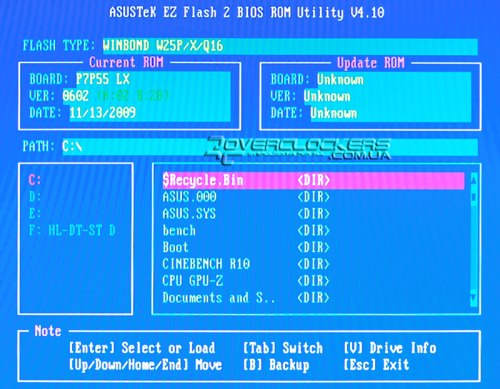

Приложение ASUS EZ Flash 2 позволяет обновить BIOS с любого носителя.

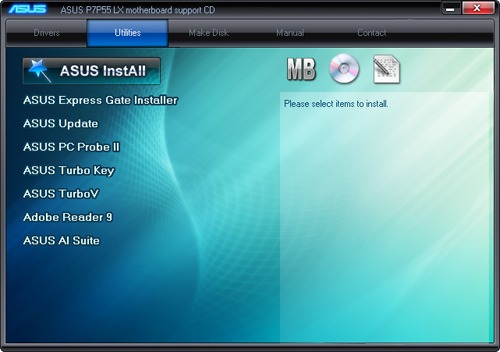

Программное обеспечение
- ASUS EPU-4 Engine;
- ASUS Express Gate;
- ASUS Update;
- ASUS PC Probe II;
- ASUS Turbo Key;
- ASUS TurboV;
- ASUS AI Suite;
- Adobe Reader;
- Norton Internet Security (триальная версия).
Для начала немного расскажем о встраиваемой операционной системе Express Gate, которая служит подспорьем основной ОС. Загрузка Express Gate занимает лишь 5 секунд, после чего вы уже можете выходить в Интернет с помощью предустановленного браузера (модернизированная версия Mozilla Firefox 2.0), общаться через Scype или чат, просматривать изображения. Есть даже доступ к незамысловатым казуальным играм через соответствующий онлайн-сервис.
Ранее система Express Gate поставлялась предустановленной в специальный флэш-модуль, расположенный на материнской плате. Но от такой практики компания ASUS отказалась в пользу дорогих решений. Для более доступных моделей предусмотрена установка этой ОС как обычного приложения в среде Windows на заранее подготовленный раздел жесткого диска (можно и на основной). Главное, чтобы объем доступного места был не менее 500 МБ, а SATA-накопитель работал в режиме IDE. После установки достаточно перезагрузить систему и сразу появится окно приветствия компактной ОС — тут уже можно выбрать либо старт основной «операционки», либо одну из необходимых функций Express Gate. При желании в BIOS Setup можно настроить время работы окна приветствия или полностью отключить встраиваемую систему.
Приложение ASUS EPU-4 Engine позволяет управлять и контролировать энергосберегающие функции. Основные настройки сведены к выбору одного из трех профилей. Для максимального энергосберегающего режима используется более тонкая корректировка напряжения CPU, независимое от настроек BIOS управление вентиляторами (они переводятся в тихий режим), задается время отключения жестких дисков при простое системы.
Заодно ведется учет сэкономленной электроэнергии и количества углекислого газа, который не попал в атмосферу благодаря энергосберегающим режимам. Для полного счастья не хватает только какой-нибудь технологии, снижающей вероятность заболевания свиным гриппом, и пользователь платы сможет спать спокойно, не боясь глобальных потеплений и пандемий. Это, конечно же, была шутка, а вот с подсчетами CO2 компания ASUS на самом деле не шутит. Производитель исходит из того, что снижение энергопотребления вашего компьютера влияет на расход энергоресурсов, а уже это непосредственно сказывается на числе выбросов в атмосферу.
ASUS Update позволяет обновить BIOS в ручном режиме с любого носителя или автоматически через Интернет.

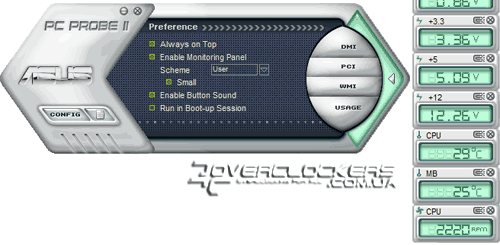

Утилита PC Probe II позволяет отслеживать данные мониторинга напряжений, температур и скорости вращения вентилятора. На отдельной вкладке отображается уровень загрузки оперативной памяти, процессора и распределение свободного места на HDD.
Turbo Key позволяет осуществлять автоматический разгон нажатием на одну кнопку. После активации Turbo Key достаточно нажать на кнопку включения/выключения ПК и система сразу же «на лету» перейдет в режим Performance или Ultimate. В первом случае CPU будет работать на частоте 2,8 ГГц, во втором — 2,94 ГГц (BCLK 140МГц при множителе х21).
Еще одна программа для разгона — TurboV. Она уже предоставляет пользователю доступ к настройкам базовой частоты и напряжений. Но изменять множитель на памяти и тайминги нельзя, что сильно ограничивает возможности для реализации разгонного потенциала самого процессора. Кстати, это же приложение можно использовать для мониторинга напряжений питаний CPU и блока Uncore. А вот отображаемый DRAM Voltage явно не соответствует установленному в BIOS, даже на номинальных 1,5 В программа иногда показывает 1,7 В. А стоит поднять напряжение хоть на 0,5 В, как TurboV демонстрирует уже пугающие 1,9 В. Так что в отношении этого параметра верить утилите нельзя.

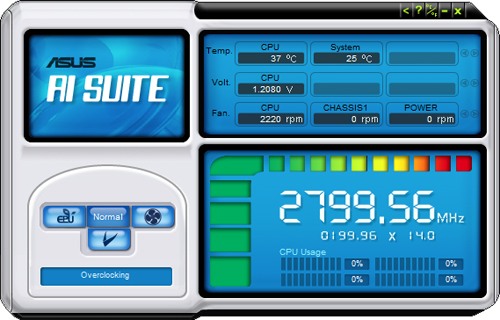

AI Suite является программным комплексом, объединяющим EPU-4 Engine, TurboV и Fan Expert.
Разгон

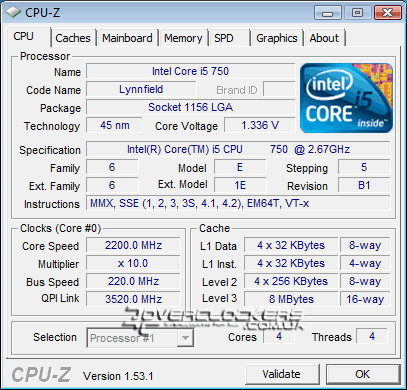

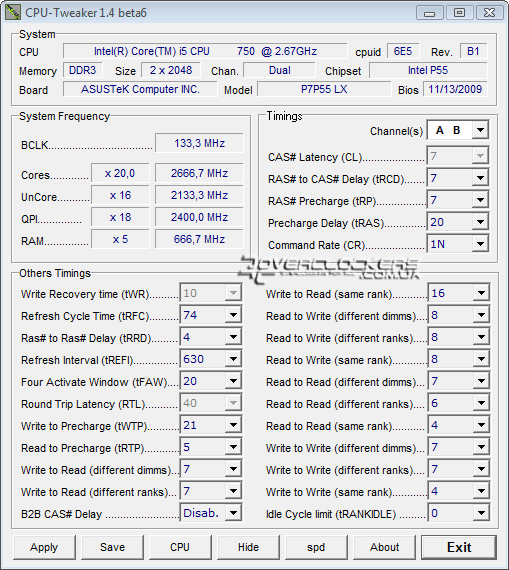

Теперь немного о разгонном потенциале платы. Процессор Core i5-750 смог пройти тест OCCT 3.1 на этой плате при частоте BCLK 220 МГц, что аналогично результатам на Gigabyte GA-P55M-UD и MSI P55M-GD45.

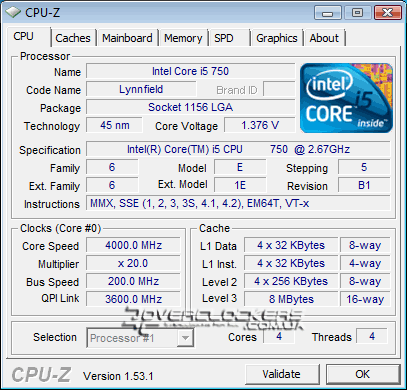

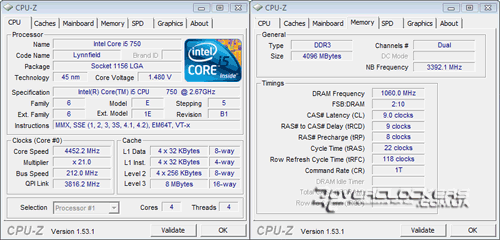

Максимальный же разгон данного процессора составил 4 ГГц при напряжении на CPU 1,4 В и 1,33 В на Uncore. Более высокая частота приводила к крайне нестабильной работе, а значительное повышение напряжений к перегреву в стресс-тестах. Результат этот не лучше чем у Gigabyte GA-P55M-UD2, но на 20-30 МГц выше, чем у более дешевых моделей MSI и AsRock.
Приятно, что при таком разгоне память без проблем смогла работать с множителем x10, т.е. на частоте 2000 МГц. И даже при достижении 212 МГц по BCLK плата не испытывала никаких трудностей с запуском памяти в таком режиме. Ниже приведен скриншот 2160 МГц на DDR3 при разгоне процессора до 4,45 ГГц.
Кстати, на указанной частоте процессора можно было пройти тест Super Pi 1M, но о стабильности в более тяжелых приложениях речи, конечно, уже не шло.
Тестовая конфигурация
- Процессор Core i5-750 (2,66 ГГц, Turbo Boost отключен);
- Кулер: Thermalright Ultra-120 eXtreme;
- Память: Team TXD34096M2000HC9DC-L (2х2GB DDR3);
- Видеокарта: Point of View GF9800GTX 512MB GDDR3 EXO (@818/1944/2420 МГц);
- Звуковая карта: Creative Audigy 4 (SB0610);
- Жесткий диск: WD3200AAKS (320 ГБ, SATA II);
- Блок питания: FSP FX700-GLN (700 Вт);
- Операционная система: Windows Vista Ultimate SP1 x64;
- Драйвер видеокарты: ForceWare 190.62.
На диаграммы платы расположены в соответствии с их стоимостью — от самой дорогой вверху (ASUS) к самой дешевой внизу (ASRock).
Сравнительное тестирование
Lavalys Everest Memory Benchmark

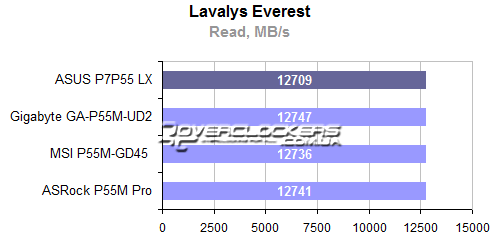

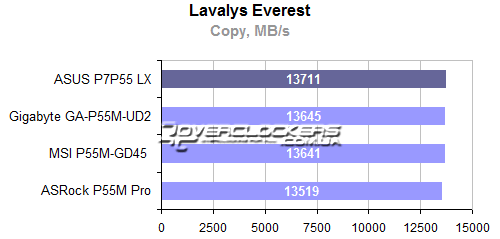

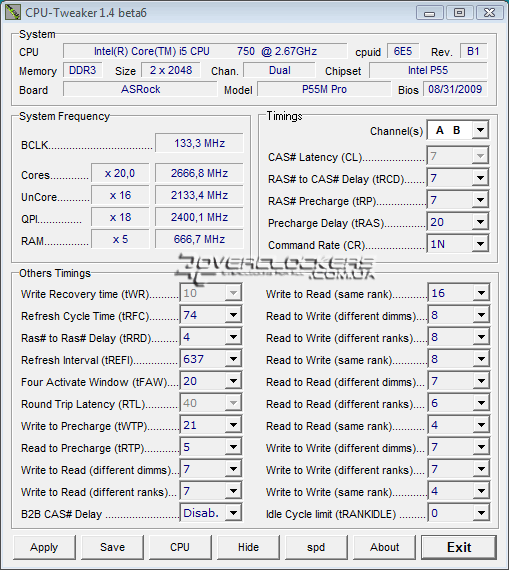

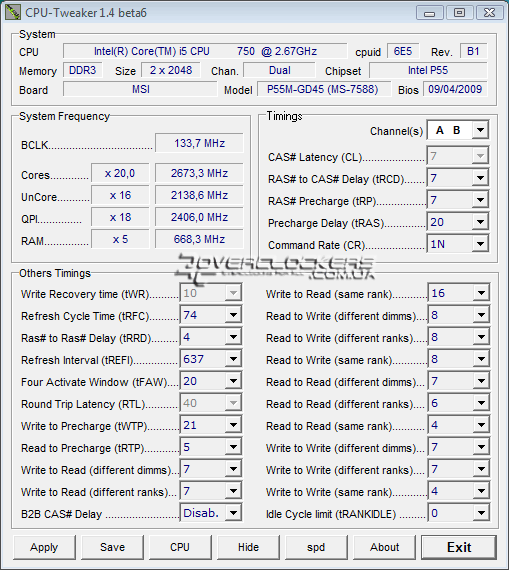

Тест производительности Everest прогонялся по семь раз для каждой платы.
Плата ASUS не сильно выделяется на фоне конкурентов, демонстрируя лишь весьма заметное преимущество только при копировании данных.

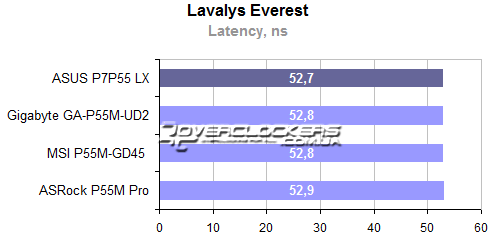

Наименьшая латентность памяти так же оказывается у этой модели.

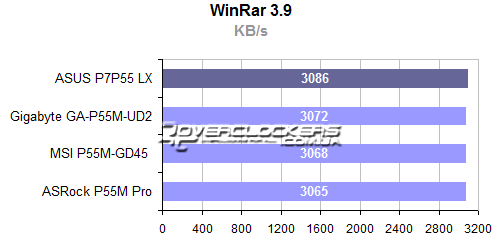

WinRar 3.90 b1
Семь прогонов встроенного теста производительности для каждой платы.
В этом довольно стабильном тесте можно смело говорить о преимуществе ASUS P7P55 LX над другими бюджетными моделями. Но разница мизерная, лишь десятые доли процента.
7-Zip 4.65

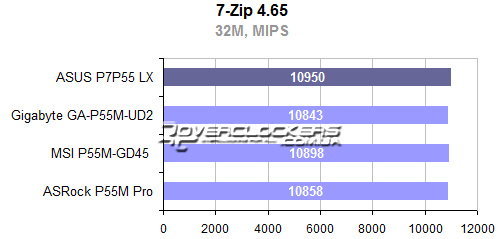

Семь прогонов строенного теста для более точных результатов.
В этом архиваторе ASUS P7P55 LX тоже демонстрирует лучший результат.
Paint.Net 3.36
Использовался специальный бенчмарк для программы Paint.Net под индексом 3.20. Для уменьшения погрешности итоговых данных тест прогонялся по семь раз.
И снова лидерство у ASUS P7P55 LX.

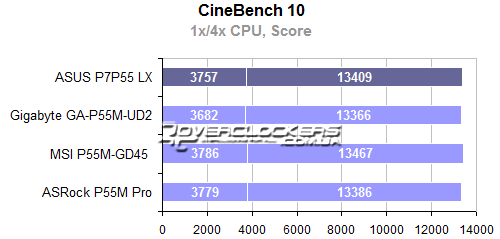

CineBench 10
Диаграмма построена на базе данных трехкратного прогона теста.
А вот здесь самый высокий результат у платы MSI P55M-GD45 (возможно сказывается слегка завышенная частота CPU).

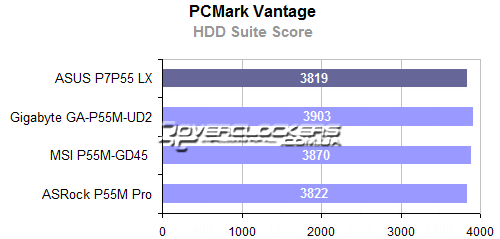

PCMark Vantage

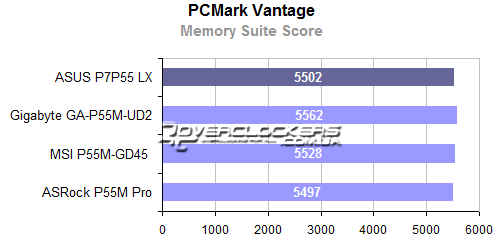

Мы не раз отмечали большой разброс в результатах PCMark Vantage, поэтому включили в сравнение только Memory Suite тест, который отличается достаточно высокой стабильностью. Дополнительно прогонялся тест производительности жесткого диска. На всех платах жесткий диск SATA работал в режиме «IDE».
Если в предыдущих тестах, сильно зависящих от подсистемы памяти, было заметно некоторое преимущество модели ASUS, то в PCMark Vantage его уже нет, и лидером является Gigabyte GA-P55M-UD2. Скоростью работы дисковой системы рассматриваемая плата тоже не блещет.
3DMark Vantage

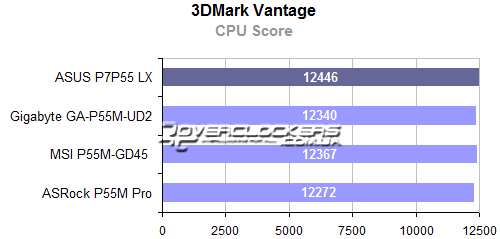

А вот в этом тестовом приложении ASUS уверенно обходит остальные модели в процессорном тесте.
Совместимость памяти ОЗУ с Asus P7P55 LX.
P.S. Танцы с бубнами вокруг БИОСа прошу не предлагать, ибо этап уже пройденный. По поводу разницы в объёме планок, тоже попрошу не флудить.
UPD: Никто не оказался прав, но всем спасибо . Заработало с модулями Kingston KVR16N11S6/2.
Свежие записи из этого сообщества
Шум воды в смесителе
Обычные советские трубы, обычный смеситель (не советский уже, но обычный). Когда включаешь горячую воду, вода шумит. Когда включаешь холодную -…
Каталог сумок Versace
Есть старая сумка Versace, это примерно конец 90-х — начало 2000-х. Есть ли каталоги этих сумок за старые годы? Поиск по фото в Google не находит,…
Кто переводчик?
*** Все тесно связано вокруг (Примеры мы не станем множить). Цветка ты не заденешь вдруг, Чтобы звезды не потревожить. (Джеймс Томсон)? Ещё…
Совместимость модуля памяти с материнской платой по частоте
Имеется материнская плата Asus P7P55 LX, в которой установлен модуль памяти с маркировкой DDR3 2Gb PC3-10666 1333MHz DIMM Kj. Все работало как часы.
Тут хозяин компьютера решил немного обновить компьютер и поставил два модуля DIMM DDR3, 4ГБ, Kingston, KVR16N11S8/4 (1600 МГц PC-12800) взамен той, что была.
Windows 7, что стояла на этой машине стала падать в bsod при загрузке. С установочного диска тоже не грузится — выпадает в bsod.
Я взяла эти две планки и поставила в свой компьютер с материнкой — Asus P8875-M. Линукс загрузился без проблем. memtest не показал каких-либо проблем.
В чем может быть проблема?
Везде пишут, что если модуль памяти может работать на частоте выше, чем поддерживает материнская плата, то он без проблем будет работать на ее частоте.
Обзор и тестирование материнской платы ASUS P7P55 LX
Материнская плата ASUS P7P55D Deluxe на чипсете Intel P55
Выход новейших процессоров Intel Core i7-870 и Core i5-750 является большим шагом в развитии IT-индустрии. Важность события заключается в том, что компания Intel переносит в массовый сектор некоторые элементы архитектуры Nehalem, которая, по большому счету, является серверной. Однако данный переход трудно назвать безболезненным для пользователя, поскольку новые процессоры выполнены в новом форм-факторе LGA1156, что означает необходимость приобретения новой материнской платы. С другой стороны, привычный LGA775 также не особо экономил деньги конечного пользователя, поскольку каждое поколение таких процессоров требовало перехода на чипсет следующего поколения. В любом случае, возникает уникальная ситуация, когда в ассортименте Intel присутствуют продукты (процессоры и чипсеты) для трех разных платформ (LGA1366, LGA1156 и LGA775).
Для производства материнских плат с разъемом LGA1156 компания Intel представила чипсет P55, который на сегодняшний день является единственным продуктом для этой платформы. Характеристики P55 в большой степени были предопределены архитектурой самих процессоров LGA1156. Начнем с того, что вслед за контроллером памяти в процессоры был интегрирован контроллер шины PCI Express, который используется для связи с графической подсистемой. Соответственно, поддержка шины QPI стала ненужной, как, собственно, и микросхема «северного моста». Напомним, что в X58 шина QPI использовалась для связи процессора и «северного моста». А поскольку чипсет P55 состоит всего из одного чипа, то в процессоры LGA1156 была интегрирована поддержка шины DMI (Digital Media Interface), для связи CPU с «южным мостом». Впрочем, термин «южный мост» уже не совсем корректен: в Intel называют чипсет P55 — PCH (Platform Controller Hub). Схематично новая архитектура выглядит следующим образом:
Несмотря на очевидное сходство чипа P55 и «южного моста» ICH10, необходимо отметить пару нововведений. Во-первых, увеличено количество портов USB 2.0 с 12 до 14. Во-вторых, увеличено количество линий PCI Express с 6 до 8, а спецификация шины соответствует версии 2.0. Остальные характеристики остались на прежнем уровне: поддержка шести каналов SerialATA II + поддержка RAID, поддержка HD-звука и четырех слотов PCI.
Стоит отметить, что теоретически не существует препятствий для создания материнской платы с процессорным разъемом LGA1156 и одним из «южных мостов» Intel, работающих на шине DMI (например, ICH10 или ICH9). Но в этом году подобные продукты мы вряд ли увидим, разве только инженеры ASRock удивят публику. Дело в том, что в ближайшем будущем платы LGA1156 будут основой для middle-end-систем, а у экономных пользователей останется большой выбор плат с разъемом LGA775. Однако по мере расширения ассортимента процессоров Intel i5, и особенно — после выхода дешевых процессоров Intel i3, очень вероятно появление плат LGA1156 с «южным мостом» ICH10R. Причем, по некоторым слухам, Intel рассматривает возможность переименования различных версий «моста» ICH10 (R) в чипсеты P53 и P51.
Но пока за право обладания LGA1156-системой приходится платить довольно много. В частности, первые материнские платы для новой платформы предлагаются по цене более шести тысяч рублей, и модель ASUS P7P55D Deluxe — не исключение. Именно эта плата появилась в нашей лаборатории одной из первых, и сегодня мы подробно ее изучим.
Спецификация ASUS P7P55D Deluxe
| ASUS P7P55D Deluxe | |
| Процессор | — Core i7/Core i5 Bclk 133 МГц — Разъем Socket LGA1156 — Поддержка технологии Intel Turbo Boost |
| Чипсет | — Intel P55 (PCH) — Связь с процессором: DMI |
| Системная память | — Четыре 240-контактных слота для DDR3 SDRAM DIMM — Максимальный объем памяти 16 Гб — Поддерживается память типа DDR3 1066/1333/1600/2133* — Возможен двухканальный доступ к памяти — Поддержка технологии Intel XMP — Индикатор питания |
| Графика | — Три слота PCI Express x16 — Поддержка технологии AMD CrossFireX — Поддержка технологии NVIDIA SLI/Quad-GPU SLI |
| Возможности расширения | — Два 32-битных PCI Bus Master-слота — Два слота PCI Express x1 — Четырнадцать портов USB 2.0 (8 встроенных + 6 дополнительных) — Два порта IEEE1394 (FireWire; один встроенный + один дополнительный) — Звук High Definition Audio 9.1 — Два сетевых контроллера Gigabit Ethernet |
| Возможности для разгона | — Изменение частоты Bclk от 80 до 500 МГц с шагом 1 МГц; изменение множителя — Изменение напряжения на процессоре, PLL, памяти, IMC и чипсете — Утилита ASUS TurboV EVO |
| Дисковая подсистема | — Один канал UltraDMA133/100/66/33 Bus Master IDE (JMicron JMB363; с поддержкой до двух ATAPI-устройств) — Поддержка протокола SerialATA II (6 каналов — P55, c поддержкой RAID) — Поддержка протокола SerialATA II (1 канал — JMicron JMB363) — Поддержка протокола SerialATA II (2 канала — JMicron JMB322, c поддержкой RAID) — Поддержка технологии ASUS Drive Xpert — Поддержка LS-120 / ZIP / ATAPI CD-ROM |
| BIOS | — 16 Мбит Flash ROM — AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features — Технология ASUS EZ Flash 2 — Технология ASUS CrashFree BIOS 3 — Технология ASUS MyLogo 2 — Поддержка ASUS OC Profile — Multi-languages BIOS |
| Разное | — Один последовательный порт, порты для PS/2 клавиатуры и мыши — Индикатор питания на плате + кнопки включения и перезагрузки — Кнопка сброса CMOS, кнопка MemOK — Поддержка ASUS Express Gate — Поддержка модуля TurboV Remote — STR (Suspend to RAM) — SPDIF Out |
| Управление питанием | — Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB — Основной 24-контактный разъем питания ATX — Дополнительный 8-контактный разъем питания |
| Мониторинг | — Отслеживание температуры процессора, системы, напряжений, скорости вращения четырех вентиляторов — Технология ASUS Q-Fan 2 — Технология ASUS EPU-6 Engine — Утилита ASUS PC Probe II |
| Размер | — ATX форм-фактор, 244×305 мм (9,6″ x 12″) |
| Нет данных | |
Коробка с платой ASUS P7P55D Deluxe выглядит следующим образом:
В комплект поставки входят следующие элементы:
- материнская плата;
- руководство пользователя на английском языке;
- DVD-диск с ПО и драйверами;
- один ATA133-шлейф;
- шесть кабелей SerialATA;
- планка с двумя дополнительными портами USB 2.0 и портом FireWire;
- набор дополнительных коннекторов;
- заглушка на заднюю панель корпуса;
- «мост» SLI;
- модуль TurboV Remote.
ASUS P7P55D Deluxe является престижной и довольно дорогой платой, однако ее комплектация не лишена недостатков. В частности, отсутствуют переходники питания для SerialATA-устройств. Да и чтобы задействовать все порты SATA на плате, придется докупать в магазине соответствующие кабели. В остальном, пользователь получает привычный набор компонентов для сборки системы, который включает шесть кабелей SerialATA, шлейф PATA, заглушку на заднюю панель и планку с двумя дополнительными портами USB 2.0 и портом FireWire.
К руководству пользователя претензий не возникло. Также отметим, что на DVD-диске записан полный набор необходимых драйверов и фирменных утилит ASUS.
Комплектацию завершает выносной модуль TurboV Remote, с помощью которого пользователь может включать и выключать компьютер, переключаться между профилями производительности (устанавливаются в утилите TurboV EVO) и энергосбережения. Еще пара кнопок позволяет уменьшить или увеличить базовую частоту процессора (Bclk).
Плата ASUS P7P55D Deluxe
Тот факт, что P55 состоит из одного чипа, дает разработчикам значительную свободу при конструировании платы и позволяет наиболее оптимально распределить основные компоненты. Тем не менее, на плате ASUS P7P55D Deluxe первый PEG-слот расположен очень близко к слотам памяти. Однако установленная видеокарта не блокирует защелки DIMM, поскольку левые защелки отсутствуют.
Из недостатков дизайна стоит отметить расположение разъема TURBO_CON, к которому подключается внешний модуль TurboV Remote. Разъем установлен между задней панелью и радиатором охлаждения PWM, и чтобы подключить к нему кабель, необходимо иметь пальцы пианиста.
Разъемы питания установлены очень удобно, по краям платы: 24-контактный — на нижнем краю, 8-контактный — на правом.
Отметим, что плата сохранила обратную совместимость со «старыми» блоками питания и позволяет использовать их с кабелями 20 + 4. При этом неиспользуемые контакты дополнительного разъема закрыты пластиковой крышкой.
Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.
Рядом с ним находится еще один 4-контактный разъем CHA_FAN1. Кроме этого, на плате установлена пара 3-контактных разъемов: CHA_FAN2 — в левом нижнем углу и PWR_FAN — около слотов DIMM. На наш взгляд, для топовой платы данное количество разъемов недостаточно.
Для охлаждения чипсета используется массивный радиатор, оснащенный подсветкой.
На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота, с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули памяти в слоты одного цвета.
Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600/2133; а максимальный поддерживаемый объем памяти равен 16 Гб. Как только на плату подается напряжение — включается подсветка кнопок и зажигаются три светодиода около разъемов DIMM.
На плате установлено три слота PCI Express Graphics (все с защелками), которые предназначены для видеокарт.
Первые два слота связаны непосредственно с процессором, и на них выделяется 16 линий шины PCI Express (конфигурации 16+0, 8+8). Третий слот обслуживается чипсетом, и на него выделяется четыре линии шины. Кроме этого, на плате установлено два слота PCI Express x1 и пара слотов PCI.
Возможности расширения
Благодаря чипсету Intel P55, плата поддерживает шесть портов SerialATA II и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в голубой цвет и ориентированы параллельно плоскости платы.
Кроме того, плата поддерживает один канал ParallelATA с помощью контроллера JMB363 производства JMicron. Этот же чип поддерживает два канала SerialATA II, один из которых доступен пользователю, а на второй «повешен» контроллер JMB322, который, в свою очередь, поддерживает два канала SerialATA II. В результате, плата поддерживает девять каналов SATA2, а столь хитрая схема позволила инженерам ASUS реализовать удобную технологию управления RAID-массивами под названием Drive Xpert.
На плате установлено 14 портов USB 2.0: восемь расположены на задней панели, а еще шесть подключаются при помощи планок (в комплекте — только одна планка с двумя портами). Кроме этого, плата поддерживает другой вид последовательной шины — IEEE1394 («FireWire»). Для этого на плату установлен контроллер VT6308P производства VIA. В результате, плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (есть в комплекте).
Плата ASUS P7P55D Deluxe имеет десятиканальный (!) звук Intel High Definition Audio, а в качестве кодека используется чип VT2020 производства компании VIA.
На плате установлены два высокоскоростных сетевых контроллера: Realtek RTL8112L (Gigabit Ethernet), подключенный к шине PCI Express (x1), и Realtek RTL8110SC (Gigabit Ethernet), подключенный к шине PCI.
Оба разъема RJ-45 выведены на заднюю панель платы, которая имеет следующую конфигурацию:
На задней панели платы P7P55D Deluxe установлено два порта PS/2 (для мышки и клавиатуры), тогда как на предыдущих платах присутствовал только один такой порт. Также появилась поддержка одного порта COM (через планку), но, к сожалению, сама планка в комплектации отсутствует. Еще отметим, что на панели присутствует кнопка для сброса настроек CMOS. Кроме нее, на плате установлено еще три кнопки: для включения (Power), перезагрузки (Reset) и старта на безопасных настройках памяти (MemOK).
Традиционная схема компонентов:
Теперь поговорим о настройках BIOS.
BIOS платы ASUS P7P55D Deluxe основан на версии AMI BIOS, и его объем равен 16 Мбит.
Все настройки памяти находятся в разделе функций разгона:
Там же есть параметр, который влияет на производительность — установка частоты памяти.
Теперь рассмотрим раздел, посвященный системному мониторингу.
Плата отслеживает текущую температуру процессора и системы, скорость всех вентиляторов, а также уровни напряжений. Пользователь имеет возможность управлять скоростью вентиляторов с помощью функции Q-Fan:
Также добавим, что следить за показаниями мониторинга можно из Windows с помощью утилит PC Probe2 и AI Suite. Последняя имеет довольно интересную функцию Fan Xpert, которая позволяет довольно гибко настроить соотношение температуры и скорости вращения кулера:
Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:
Также есть возможность отображения параметров BIOS на нескольких языках:
Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 2, а также CrashFree BIOS 3, которая позволяет восстановить «запоротый» BIOS с помощью образа на дискете, CD-диске или флэшке.
Обновить версию BIOS можно несколькими способами. Во-первых, воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows). Во-вторых, для этой цели предназначена утилита EZ Flash 2, которая встроена в BIOS.
Отметим поддержку энергосберегающей технологии EPU. Программная часть представлена в виде соответствующей утилиты EPU 6-Engine:
А аппаратная — чипом, который расположен рядом с процессорным разъемом:
Отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости — загружать их. Плата ASUS P7P55D Deluxe поддерживает восемь независимых профилей:
И, наконец, обратим ваше внимание на то, что оболочка ASUS Express Gate обзавелась русским интерфейсом:
Разгон и стабильность
Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 16-фазную схему, в которой установлено пять конденсаторов емкостью 270 мкФ и 18 конденсаторов емкостью 820 мкФ.
Кстати, преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по трехфазной схеме, а PWM подсистемы памяти — по четырехфазной.
Функции разгона сосредоточены в разделе «AI Tweaker».
Плата ASUS P7P55D Deluxe поддерживает несколько схожих по замыслу технологий: Intel X.M.P. и ASUS D.O.C.P. (DRAM O.C. Profile).
Технологии Intel XMP (Extended Memory Profiles) — это своего рода аналог NVIDIA EPP (Enhanced Performance Profiles), суть которой заключается в дополнительной информации, прописанной в SPD модулей памяти, в которой перечислены гарантированно стабильные режимы работы памяти. Каждый набор включает информацию о частоте памяти, напряжении и соответствующих таймингах, и главное — субтаймингах. Таким образом, разгон с помощью функций Intel X.M.P. и ASUS D.O.C.P. происходит как бы отталкиваясь от возможностей памяти: частота памяти устанавливается максимально возможной, а затем с помощью доступных множителей устанавливается частота Bclk и множитель процессора (а следовательно, и результирующая частота процессора).
Остальные функции разгона:
| Плата | ASUS P7P55D Deluxe |
| Изменение множителя CPU | + |
| Изменение Bclk | от 80 МГц до 500 МГц (1 МГц) |
| Изменение Vcore | от 0,85 В до 2,1 В (0,00625В) |
| Изменение Vmem | от 1,5 В до 2,5 В (0,0125 В) |
| Изменение Vimc | от 1,1 В до 1,9 В (0,00625 В) |
| Изменение Vpch | от 1,05 В; 1,15 В |
| Изменение Vpll | от 1,8 В до 2,1 В (0,1 В) |
| Изменение PCI-E | от 100 МГц до 200 МГц (1 МГц) |
Нужно подчеркнуть, что верхние границы диапазонов Vcore, Vmem и Vimc зависят от трех переключателей, которые расположены около слотов DIMM. Мало того, что эти переключатели намного удобнее традиционных перемычек, так еще рядом с ними установлены светодиоды, которые показывают текущий диапазон настроек.
Теперь переходим к практическому разгону. Итак, плата ASUS P7P55D Deluxe показала следующие результаты: стабильная работа на частоте Bclk = 198 МГц с процессором на ядре Lynnfield.
Продолжая тему разгона, отметим новую фирменную утилиту оверклокинга TurboV EVO, которая взаимодействует с выносным модулем TurboV Remote:
Кстати, для нужд оверклокинга, на плате размещен дополнительный чип:
И, наконец, пара слов об автоматической утилите разгона, которая подбирает максимально стабильную частоту без участия пользователя:
Практические тесты показали, что данная функция работает довольно точно и хорошо реализует оверклокерский потенциал процессора.
Производительность
При определении стартовой частоты Bclk оказалось, что плата устанавливает ее c завышением
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование | |
| Процессор | Процессор Intel Core i5 750 (LGA1156; 2,66 ГГц; ядро Lynnfield) |
| Кулер | Боксовый |
| Видеокарта | ASUS 8800 GT (GeForce 8800 GT; PCI Express x16) Версия драйвера: 180.48 WHQL |
| Звуковая карта | — |
| HDD | Samsung HD160JJ |
| Память | 2x 1024 Мб A-Data AD31600X001GU |
| Корпус | FSP 550 Вт |
| OS | MS Vista |
Вначале посмотрим на результаты синтетических тестов.
Тесты прикладного ПО.
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше — это лучше.
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше — это лучше.
Тесты игровых программ.
Выводы
Поскольку материнская плата ASUS P7P55D Deluxe — первый протестированный нами продукт для платформы LGA1156, то сделать вывод о том, насколько хорошо разработчики реализовали потенциал Intel P55, очень сложно. Но уже сейчас можно сказать, что данная плата имеет высокую стабильность, отличную производительность и обладает внушительными возможностями расширения. Что касается разгона, то данный вопрос требует отдельного исследования, поскольку наша плата отказалась разгоняться выше частоты Bclk=200 МГц.
К плюсам платы стоит отнести неплохую комплектацию и поддержку большого количества фирменных технологий ASUS. Минусов у платы практически нет, за исключением расположения разъема Turbo_con, к которому подключается модуль TurboV Remote. Причем этот разъем настолько сильно держит кабель, что возможна ситуация отсоединения проводов от разъема (что у нас и получилось).
Говоря о соответствии качества платы ее розничной цене, можно сделать вывод, что она является вполне оправданной. Однако по мере расширения ассортимента материнских плат под LGA1156 и уменьшения «эффекта новизны», стоимость P7P55D Deluxe должна заметно снизиться.
Заключение
- высокая стабильность и производительность;
- 16-фазная схема питания процессора;
- 3-фазная схема питания контроллера памяти и 4-фазный PWM модулей памяти;
- наличие трех слотов PCI Express x16 v2.0;
- поддержка технологий NVIDIA SLI и AMD CrossFireX;
- поддержка SerialATA II/RAID (девять каналов; P55+JMicron JMB363+JMicron JMB322);
- поддержка одного канала P-ATA (JMicron JMB363);
- звук High Definition Audio 9.1 + два сетевых контроллера Gigabit Ethernet;
- поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
- широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, Express Gate, CrashFree BIOS 3, MyLogo 2, Fan Xpert и проч.);
- дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, TurboV EVO, EPU и проч.);
- кнопки Power и Reset; кнопка сброса CMOS и кнопка MemOK.
- расположение и конструктив разъема Turbo_con.
Особенности платы:
- мощные функции разгона и довольно высокие результаты.
— Обсудить материал в конференции
Обзор и тестирование материнской платы ASUS P7P55 LX
В недавнем обзоре мы рассмотрели несколько компактных бюджетных решений форм-фактора micro-ATX под Socket LGA1156. В данном материале мы коснемся еще одной недорогой, но уже полноформатной платы от ASUS, построенной на базе системной логики Intel P55. Технические характеристики
| Модель | ASUS P7P55 LX |
| Чипсет | Intel P55 |
| Процессорный разъем | Socket LGA1156 |
| Поддерживаемые процессоры | Core i7, Core i5, Core i3, Pentium G |
| Память | 4 DIMM DDR3 SDRAM 2200+(OC)/1600/1333/1066/800 (16 GB max) |
| Слоты PCI-E | 1 PCI Express x16 1 PCI Express x16 (x4) 2 PCI Express x1 |
| Слоты PCI | 3 |
| Количество подключаемых вентиляторов | 3 (1x 4-pin, 1x 3-pin) |
| Порты USB 2.0 | 14 (8 USB на задней панели) |
| Порты PS/2 | 2 |
| Порт LPT | — |
| Порт COM | 1 на плате |
| Порты FireWire | — |
| ATA-133 | 1 канал (два устройства, VIA VT6415) |
| Serial ATA | 6 SATA-II (Intel P55) |
| eSATA | — |
| RAID | RAID 0, 1, 5, 10 |
| Встроенный звук | VIA VT1708S (HDA 7.1) |
| S/PDIF | Оптический на задней панели, 1 на плате |
| Встроенная сеть Gigabit Ethernet | Realtek 8112L |
| BIOS | AMI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 218 |
| Средняя цена | $126 |
ASUS P7P55 LX Упаковка не выделяется оригинальность дизайна, разве что в глаза бросаются обилие различных логотипов. Особенно акцентируется внимание на поддержке фирменных технологий TurboV, Turbo Key и кнопочке Memory OK (о назначении которой будет рассказано чуть ниже).
Комплектация очень скромная :
- два кабеля SATA;
- один кабель IDE;
- задняя планка I/O;
- диск с драйверами и ПО;
- инструкции.
Плата выполнена на текстолите коричневого цвета. Принадлежность к бюджетному сегменту видна невооруженным взглядом по простой разводке и элементной базе. Полимерные конденсаторы распаяны только в цепи питания. Интересной особенностью отличаются слоты памяти — они имеют защелки-фиксаторы только с одной стороны.
Как и все платы на базе Intel P55, ASUS P7P55 LX поддерживает все ныне существующие процессоры в исполнении LGA1156 (в том числе новые Clarkdale). Кроме стандартных режимов работы памяти, которые предусматривают максимум 1333 МГц при использовании Core i5 и 1600 МГц в сочетании с Core i7, заявлена поддержка скоростных модулей вплоть до DDR3-2200. Подобные режимы предусматривают ручную коррекцию настроек BCLK, множителя CPU, соответствующих напряжений или автоматические их настройки в соответствии с профилями XMP. Само наличие этих профилей панацеей не является, и зачастую без ручного вмешательства пользователя установка скоростных режимов памяти не обходится. Но в отличие от недавно протестированных нами плат, данная модель сразу и без проблем заработала при активации профиля XMP комплекта памяти Team TXD34096M2000HC9DC-L. При частоте памяти 2000 МГц плата автоматически установила базовую частоту в 160 МГц, множитель процессора снизила до 14, а напряжение на Uncore было повышено до 1,25 В. Возле слотов памяти находится кнопка Memory OK. В случае возникновения проблем с загрузкой системы при несовместимых настройках памяти достаточно нажать на эту кнопку и плата подберет оптимальные установки для DDR3. И уже не надо входить в BIOS и вручную сбрасывать настройки памяти.
На заднюю панель вынесены два PS/2, восемь разъемов USB, один сетевой RJ-45, шесть аналоговых аудивыходов и цифровой оптический. В спецификациях данной модели говорится о поддержке CrossFireX, но второй графический разъем PCI Express x16 работает в медленном режиме x4, а сами линии подведены от чипсета, что скажется на производительности тандема. На плате имеются еще два PCI Express x1 и три слота PCI. Intel P55 поддерживает шесть устройств SATA II, которые можно объединить в RAID-массивы уровней 0, 1, 5 или 10. Соответствующие разъемы расположены в нижнем правом углу платы. Рядом находятся контактные группы для подключения еще шести портов USB и кнопок передней панели.
Охлаждение на чипе PCH отличается одновременно простотой и оригинальностью. Это простая алюминиевая пластина необычной формы.
А вот и сам чип Intel P55 Express:
Поскольку чип PCH не имеет поддержки интерфейса PATA, на плате имеется дополнительный контроллер VIA VT6415, который обеспечивает один канал IDE на два устройства. Звуковой тракт реализован на VIA VT1708S, гигабитная сеть — на Realtek 8112L. За аппаратный мониторинг и порты ввода/вывода отвечает контроллер Winbond W83667HG-A. В качестве тактового генератора используется чип ICS 9LRS954A4GLF. Система питания процессора реализована по типичной пятифазной схеме (4+1). Плата оснащена только четырехконтактным разъемом питания.
Управление питанием осуществляется специальным контроллером EPU (Energy Processing Unit, разработка Analog Devices), который заодно отвечает и за энергосберегающие функции платы. BIOS платы основан на микрокоде AMI. В первой вкладке предоставляется общая информация о системе и подключенных накопителях. Все настройки для разгона находятся во второй вкладке — AI Tweaker.
Меню Ai Overclock Tuner позволяет установить высокочастотный режим памяти. Просто выбирается один из профилей D.O.S.P. (для Core i5-750 это от DDR3-1600 до DDR3-2200) и все настройки выполняются автоматически. В этом же меню выбирается и профиль XMP, который изначально прошит в большинстве высокочастотных комплектов памяти. Ниже на скриншоте видны настройки, установленные системой под DDR3-1600 и профиль XMP DDR3-2000. Сам же множитель на память выбирается непосредственно в пункте DRAM Frequency. Правда отображается в нем не сам коэффициент умножения, а уже итоговая частота памяти, что даже удобнее. Плата автоматически регулирует напряжения при выборе D.O.S.P., но до какого уровня они повышаются неизвестно, все соответствующие параметры остаются в положении Auto. Узнать их значения можно разве что из-под операционной системы с помощью родных утилит для мониторинга. Также стоит отметить, что не каждый CPU изначально сможет работать с очень высокими частотами памяти. К примеру, для режима DDR3-2200 требуется частота BCLK 220 МГц, и лишь немногие процессоры Core i5-750 смогут стабильно функционировать при столь высокой базовой частоте и «воздушном» охлаждении. С моделями Core i7-860/870 в этом случае немного проще, так как они обладают более высоким множителем для памяти, равным x12. При изменении Ai Overclock Tuner из Auto в любое другое положение, становятся доступны настройки частоты BCLK и PCI-E. Базовую частоту можно изменять от 80 до 500 МГц с шагом 1 МГц, а PCI-E — от 100 до 200 МГц. В меню DRAM Timing Control находится большой список доступных для изменения задержек памяти.
Напряжение на процессоре можно установить фиксированное или в режиме Offset. Во втором случае указанная в поле Offset дельта будет прибавляться к номинальному напряжению на CPU, поднимаясь до максимального уровня только под нагрузкой. Под названием IMC Voltage скрывается регулировка напряжения на блоке Uncore (CPU Vtt на платах других производителей). Все доступные настройки напряжений приведены ниже в таблице:
| Параметр | Диапазон напряжений, В |
| CPU Voltage | От 0,85 до 1,7 с шагом 0,0625 |
| IMC Voltage | От 1,1 до 1,45 с шагом 0,05 |
| CPU PLL Voltage | От 1,8 до 2,1 с шагом 0,1 |
| PCH Voltage | 1,05/1,15 |
| DRAM Voltage | От 1,2 до 1,8 с шагом 0,15/0,05/0,1 |
| DRAM Data Ref Voltage on CHA | От 0,395 до 0,63 с шагом 0,005 |
| DRAM Data Ref Voltage on CHB | От 0,395 до 0,63 с шагом 0,005 |
Взглянем на содержимое вкладки Advanced. Первое меню CPU Features включает настройки процессорных технологий.
В настройки Uncore вынесено управление функцией Memory Remap Feature, которая позволяет перенести блоки адресов карт расширения за адресное пространство основных 4 ГБ, что позволяет увеличить доступный для операционной системы объем памяти до 3,5 ГБ. Актуально для 32-разрядных ОС и при объеме памяти свыше четырех гигабайт. В Onboard Devices Configuration находятся настройки контроллеров звука, сети, IDE и последовательного интерфейса COM.
USB Configuration, как следует из названия, включает настройки USB-устройств. Управление питанием осуществляется во вкладке Power. Данные аппаратного мониторинга и управление скоростью подключенных вентиляторов находятся в Hardware Monitor.
Все настройки BIOS можно сохранить в виде одного из восьми профилей ASUS O.C. Profile на вкладке Tools. В этом же разделе доступны настройки ASUS Express Gate, операционной системы на базе Linux, которую можно использовать как альтернативу основной ОС для простейших задач (подробнее о ней будет сказано чуть ниже).
Приложение ASUS EZ Flash 2 позволяет обновить BIOS с любого носителя. Программное обеспечение На диске кроме стандартного набора драйверов идут следующие утилиты и приложения:
- ASUS EPU-4 Engine;
- ASUS Express Gate;
- ASUS Update;
- ASUS PC Probe II;
- ASUS Turbo Key;
- ASUS TurboV;
- ASUS AI Suite;
- Adobe Reader;
- Norton Internet Security (триальная версия).
Для начала немного расскажем о встраиваемой операционной системе Express Gate, которая служит подспорьем основной ОС. Загрузка Express Gate занимает лишь 5 секунд, после чего вы уже можете выходить в Интернет с помощью предустановленного браузера (модернизированная версия Mozilla Firefox 2.0), общаться через Scype или чат, просматривать изображения. Есть даже доступ к незамысловатым казуальным играм через соответствующий онлайн-сервис.
Ранее система Express Gate поставлялась предустановленной в специальный флэш-модуль, расположенный на материнской плате. Но от такой практики компания ASUS отказалась в пользу дорогих решений. Для более доступных моделей предусмотрена установка этой ОС как обычного приложения в среде Windows на заранее подготовленный раздел жесткого диска (можно и на основной). Главное, чтобы объем доступного места был не менее 500 МБ, а SATA-накопитель работал в режиме IDE. После установки достаточно перезагрузить систему и сразу появится окно приветствия компактной ОС — тут уже можно выбрать либо старт основной «операционки», либо одну из необходимых функций Express Gate. При желании в BIOS Setup можно настроить время работы окна приветствия или полностью отключить встраиваемую систему. Приложение ASUS EPU-4 Engine позволяет управлять и контролировать энергосберегающие функции. Основные настройки сведены к выбору одного из трех профилей. Для максимального энергосберегающего режима используется более тонкая корректировка напряжения CPU, независимое от настроек BIOS управление вентиляторами (они переводятся в тихий режим), задается время отключения жестких дисков при простое системы.
Заодно ведется учет сэкономленной электроэнергии и количества углекислого газа, который не попал в атмосферу благодаря энергосберегающим режимам. Для полного счастья не хватает только какой-нибудь технологии, снижающей вероятность заболевания свиным гриппом, и пользователь платы сможет спать спокойно, не боясь глобальных потеплений и пандемий. Это, конечно же, была шутка, а вот с подсчетами CO2 компания ASUS на самом деле не шутит. Производитель исходит из того, что снижение энергопотребления вашего компьютера влияет на расход энергоресурсов, а уже это непосредственно сказывается на числе выбросов в атмосферу. ASUS Update позволяет обновить BIOS в ручном режиме с любого носителя или автоматически через Интернет.
Утилита PC Probe II позволяет отслеживать данные мониторинга напряжений, температур и скорости вращения вентилятора. На отдельной вкладке отображается уровень загрузки оперативной памяти, процессора и распределение свободного места на HDD.
Turbo Key позволяет осуществлять автоматический разгон нажатием на одну кнопку. После активации Turbo Key достаточно нажать на кнопку включения/выключения ПК и система сразу же «на лету» перейдет в режим Performance или Ultimate. В первом случае CPU будет работать на частоте 2,8 ГГц, во втором — 2,94 ГГц (BCLK 140МГц при множителе х21). Еще одна программа для разгона — TurboV. Она уже предоставляет пользователю доступ к настройкам базовой частоты и напряжений. Но изменять множитель на памяти и тайминги нельзя, что сильно ограничивает возможности для реализации разгонного потенциала самого процессора. Кстати, это же приложение можно использовать для мониторинга напряжений питаний CPU и блока Uncore. А вот отображаемый DRAM Voltage явно не соответствует установленному в BIOS, даже на номинальных 1,5 В программа иногда показывает 1,7 В. А стоит поднять напряжение хоть на 0,5 В, как TurboV демонстрирует уже пугающие 1,9 В. Так что в отношении этого параметра верить утилите нельзя.
AI Suite является программным комплексом, объединяющим EPU-4 Engine, TurboV и Fan Expert.
Три кнопки на панели для перехода к одной из этих утилит и отображение данных аппаратного мониторинга — вот собственно и все возможности этого приложения. Разгон Теперь немного о разгонном потенциале платы. Процессор Core i5-750 смог пройти тест OCCT 3.1 на этой плате при частоте BCLK 220 МГц, что аналогично результатам на Gigabyte GA-P55M-UD и MSI P55M-GD45.
Максимальный же разгон данного процессора составил 4 ГГц при напряжении на CPU 1,4 В и 1,33 В на Uncore. Более высокая частота приводила к крайне нестабильной работе, а значительное повышение напряжений к перегреву в стресс-тестах. Результат этот не лучше чем у Gigabyte GA-P55M-UD2, но на 20-30 МГц выше, чем у более дешевых моделей MSI и AsRock.
Приятно, что при таком разгоне память без проблем смогла работать с множителем x10, т.е. на частоте 2000 МГц. И даже при достижении 212 МГц по BCLK плата не испытывала никаких трудностей с запуском памяти в таком режиме. Ниже приведен скриншот 2160 МГц на DDR3 при разгоне процессора до 4,45 ГГц.
Кстати, на указанной частоте процессора можно было пройти тест Super Pi 1M, но о стабильности в более тяжелых приложениях речи, конечно, уже не шло. Тестовая конфигурация Тестирование проводилось на следующей конфигурации:
- Процессор Core i5-750 (2,66 ГГц, Turbo Boost отключен);
- Кулер: Thermalright Ultra-120 eXtreme;
- Память: Team TXD34096M2000HC9DC-L (2х2GB DDR3);
- Видеокарта: Point of View GF9800GTX 512MB GDDR3 EXO (@818/1944/2420 МГц);
- Звуковая карта: Creative Audigy 4 (SB0610);
- Жесткий диск: WD3200AAKS (320 ГБ, SATA II);
- Блок питания: FSP FX700-GLN (700 Вт);
- Операционная система: Windows Vista Ultimate SP1 x64;
- Драйвер видеокарты: ForceWare 190.62.
Мы сравним производительность ASUS P7P55 LX с тремя бюджетными платами, фигурировавшими в недавнем обзоре Micro-ATX моделей. Для тестов процессор работал на своей номинальной частоте (2,66 ГГц) с отключенной технологией Turbo Boost. Небольшое отклонение частоты BCLK на разных материнских платах привело к небольшой разнице итоговой частоты Core i5-750: 2667 МГц на ASRock P55M Pro, 2673 МГц на MSI P55M-GD45, 2660 МГц Gigabyte GA-P55M-UD2 и 2667 МГц на ASUS P7P55 LX. Основные задержки памяти устанавливались в 7-7-7-20. Вторичные тайминги оставлялись в режиме Auto, т.е. они зависели от самой платы. В итоге все различия между платами свелись лишь к тому, что продукт ASUS устанавливает параметр tREFI чуть ниже, чем все прочие модели (630 вместо 637).
Настройки ASUS P7P55 LX

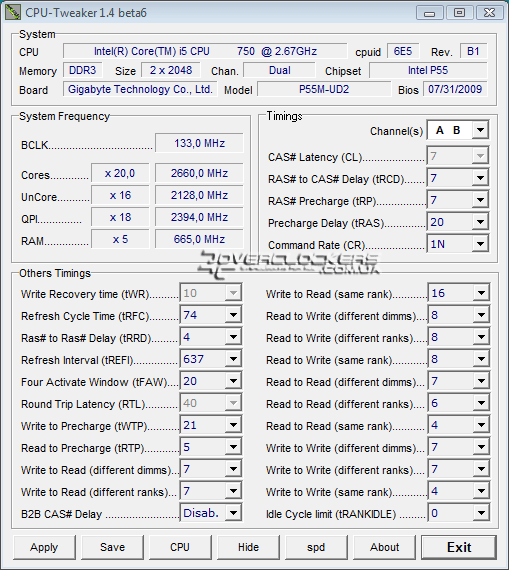

Настройки Gigabyte GA-P55M-UD2
Настройки MSI P55M-GD45
Настройки ASRock P55M Pro
На диаграммы платы расположены в соответствии с их стоимостью — от самой дорогой вверху (ASUS) к самой дешевой внизу (ASRock).
Сравнительное тестирование Lavalys Everest Memory Benchmark Тест производительности Everest прогонялся по семь раз для каждой платы.
Плата ASUS не сильно выделяется на фоне конкурентов, демонстрируя лишь весьма заметное преимущество только при копировании данных.
Наименьшая латентность памяти так же оказывается у этой модели. WinRar 3.90 b1 Семь прогонов встроенного теста производительности для каждой платы.
В этом довольно стабильном тесте можно смело говорить о преимуществе ASUS P7P55 LX над другими бюджетными моделями. Но разница мизерная, лишь десятые доли процента. 7-Zip 4.65 Семь прогонов строенного теста для более точных результатов.
В этом архиваторе ASUS P7P55 LX тоже демонстрирует лучший результат. Paint.Net 3.36 Использовался специальный бенчмарк для программы Paint.Net под индексом 3.20. Для уменьшения погрешности итоговых данных тест прогонялся по семь раз.
И снова лидерство у ASUS P7P55 LX. CineBench 10 Диаграмма построена на базе данных трехкратного прогона теста.
А вот здесь самый высокий результат у платы MSI P55M-GD45 (возможно сказывается слегка завышенная частота CPU). PCMark Vantage Мы не раз отмечали большой разброс в результатах PCMark Vantage, поэтому включили в сравнение только Memory Suite тест, который отличается достаточно высокой стабильностью. Дополнительно прогонялся тест производительности жесткого диска. На всех платах жесткий диск SATA работал в режиме «IDE».
Если в предыдущих тестах, сильно зависящих от подсистемы памяти, было заметно некоторое преимущество модели ASUS, то в PCMark Vantage его уже нет, и лидером является Gigabyte GA-P55M-UD2. Скоростью работы дисковой системы рассматриваемая плата тоже не блещет. 3DMark Vantage
А вот в этом тестовом приложении ASUS уверенно обходит остальные модели в процессорном тесте. Выводы Рассмотренная нами материнская плата ASUS P7P55 LX не отличается широкой функциональностью или выдающимся разгонным потенциалом. Но по сравнению с бюджетными решениями форм-фактора microATX, протестированными нами ранее, она обладает отличной совместимостью с высокочастотной памятью DDR3, поддерживающей технологию X.M.P. Правда, в использовании с этой платой комплектов памяти за 150-200 долларов верится с трудом. В плане производительности относительно все тех же продуктов microATX, ASUS P7P55 LX смотрится куда лучше, несмотря на разницу в несколько процентов. Если необходима полноформатная плата на базе чипсета Intel P55 Express, то данная модель станет отличным выбором за свою цену, учитывая посредственные оверклокерские возможности и меньшую функциональность ближайших конкурентов.
