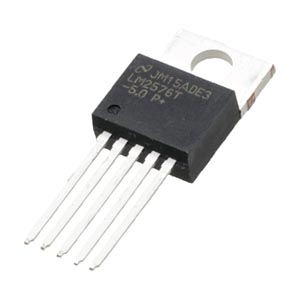

Lm2576t adj схема регулятора напряжения

Микросхема LM2576 в своей структуре имеет систему защиты, которая предотвращает перегрев и повреждение структуры выходного транзистора вследствие перегрузки.

Adj на блоке питания что это

Для примера возьмем Блок питания FT-100-12 и рассмотрим все его выходы:

Разъем L и N: подключение сетевого кабеля 220 В. Фазу и ноль можно подключать в любой последовательности. Разъем заземление: подключение заземления. Блок питания способен работать без подключения заземления. Разъем -V: подключение выходного напряжения -12 В. Два параллельных выхода. Разъем +V: подключение выходного напряжения +12 В. Два параллельных выхода. Разъем +V ADJ: точная настройка выходного напряжения 12 В: от 10 до 14 В.

Вздутые конденсаторы

Это, конечно же, электролитические конденсаторы в фильтре блока питания.

Это одна из самых распространенных поломок ЖК-мониторов. Перепаиваются конденсаторы легко и просто. Иногда на платах стоит не стандартный номинал конденсаторов, например 680 или 820 мкФ х 25 вольт. Если вы столкнулись со вздувшимися конденсаторами такого номинала и их не оказалось в вашем радиомагазине, не спешите обходить все радиомагазины вашего города в поисках точно такого же номинала. Это как раз тот случай, когда “много не вредно”. Это вам скажет любой электронщик. Смело ставьте 1000 мкф х 25 вольт и все будет нормально работать. Можно даже больше.

В связи с тем, что блок питания при работе излучает тепло, которое вредно сказывается на сроке службы конденсаторов, ставьте обязательно конденсаторы с обозначением «105С» на корпусе. Также после перепаивания конденсаторов не помешает проверить предохранитель вторичных цепей, в роли которого часто выступает простой SMD резистор с нулевым сопротивлением, типоразмером 0805, находящийся с обратной стороны платы со стороны трассировки.

Напряжение понижено — тогда что?

Допустим, в розетке не 230, а 200 вольт. Пора идти за стабилизатором? Посмотрите сначала на параметры питания вашего телевизора — их можно найти в паспорте или на корпусе телевизора.

Импульсные блоки питания зачастую работают в очень широком диапазоне напряжений — от 100 до 250 В. Если напряжение в розетке укладывается в эти рамки, стабилизатор не нужен.

Как подключить?

Рассмотрим подробнее, как подсоединить БП. В большинстве случаев в активную антенну усилитель уже вмонтирован. А вот в пассивной – его нет. Чтобы его подключить, в первую очередь необходимо собрать антенный кабель со штекером, который будет предназначен для данных целей. Рассмотрим, как это сделать.

Сначала следует подготовить сам кабель, то есть зачистить его. Для этого острым канцелярским ножом либо скальпелем выполняют тонкий разрез по окружности на удалении 1,5 см от края кабеля. При выполнении этой работы очень важно быть аккуратным и постараться не повредить волоски экранированной оплётки, расположенной сразу под изоляционным слоем.

После того как эти действия будут выполнены, упомянутые волоски нужно осторожно отогнуть, а расположенный около них кусок фольги убрать.

Отступив от загнутого края оплетки примерно 5 мм, необходимо сделать ещё один срез по окружности. Он необходим для того, чтобы удалить внутренний изоляционный слой. После этого кабель, подготовленный к монтажу, следует просунуть под соответствующие крепежи в коробке БП и затянуть винтами.

Обращаем особое внимание на то, что когда подключается провод, его металлизированная оплетка непременно должна иметь контакт с залуженной площадкой, которая является обязательным элементом конструкции любого корпуса БП. Если этого не сделать, то питание на антенну попросту не будет поступать. Нужно учесть и тот факт, что кабельная оплетка ни в коем случае не должна соприкасаться с центральной жилой самого провода. Если это случится, то произойдет короткое замыкание, и индикатор работы модуля не будет функционировать.

Для сведения: при корректном подсоединении блока питания с самим антенным кабелем после выполнения всех необходимых настроек телевизор обычно показывает намного больше каналов, чем прежде.

Пошаговая инструкция по ремонту блока питания телевизора

Блоки питания современных телевизоров имеют, как правило, типовую схему. Имеющиеся различия сводятся лишь к размерам электронных элементов и выходной мощности. В связи с этим диагностика и ремонт происходят по одной методике.

Типовая схема блока питания зарубежного телевизора:

Необходимые инструменты и материалы

Для ремонта следует запастись инструментами и материалами, без которых качественно устранить неисправность не получится:

паяльник, имеющий регулируемую мощность;
припой, спирт (очищенный бензин), флюс;
удалитель расплавленного припоя;
отвертки в наборе;
кусачки (бокорезы);
пинцет;
тестер (мультиметр);
лампа 100 ватт.

Начиная ремонт блока питания телевизора, необходимо иметь под рукой принципиальную схему модели (при отсутствии таковой ее можно скачать в Интернете на официальном сайте производителя).

Пошаговая инструкция по устранению неисправности блока питания

Соблюдая последовательность схемы проверки и устранения неисправности, можно обнаружить и отремонтировать основные повреждения блока питания телевизора:

Проверяем питающий шнур, розетку и/или удлинитель на отсутствие повреждений.
Разбираем телевизор и освобождаем электронную плату.
Осматриваем платы блока питания, выявляя, есть ли вздувшиеся конденсаторы, лопнувшие корпуса, обугленные резисторы.
Проверяем пайки, особенно пропайку контактов импульсного трансформатора.
Если не получилось визуально выявить поврежденный элемент, последовательно тестируем предохранители, диоды, электролитические транзисторы и конденсаторы. Однако установить поломку управляющих микросхем возможно лишь косвенно – когда нет питания, а все дискретные элементы исправны. На практике случается, что при неработающем модуле питания остается целым предохранитель. Подобное обстоятельство может указывать на проблему с транзистором генератора высокочастотных импульсов.
Проверяем, не выпаивая из платы, нет ли обрыва балластного сопротивления, короткого замыкания высоковольтного фильтрующего конденсатора, перегорания (пробоя) выпрямительных диодов.
Выявив поврежденный элемент, производим его замену.
Если неисправность диагностируется при нагревании телевизора, устранить ее можно, охладив неисправный элемент с помощью смоченной в спирте или ацетоне ватной палочки. Если неизвестно, какая конкретно деталь является причиной, можно спровоцировать проявление неисправности, нагревая тот или иной элемент паяльником.
Проводим проверку сделанного ремонта. Устанавливаем лампу на место предохранителя, включаем телевизор в сеть. Если лампочка загорается и тухнет, светит индикатор, виден растр на экране, первым делом производим замер напряжения строчной развертки. Если оно завышено, проверяем и заменяем электролитические конденсаторы. Такое же поведение наблюдается и при выходе из строя оптронных пар.
Если при вспыхивающей и гаснущей лампочке индикатор молчит, растра нет, это указывает на проблему запуска генератора импульсов. Проводим проверку уровня напряжения на электролитическом конденсаторе фильтра высоковольтной части. Если она показывает не более 279 вольт, ищем причину в пробитых диодах выпрямительного моста либо утечки конденсатора. Если напряжения нет совсем, проводим повторную проверку цепей питания. Также нужно протестировать все диоды выпрямителя высокого напряжения.
При сильном свечении лампы сразу же отключаем телевизор от сети. Вновь тестируем все электронные элементы.

Ремонт блока питания телевизора Samsung UA32EH4003:

Срабатывает защита блока питания.

Произведите проверку: элементов вторичных выпрямителей блока питания, нагрузок блока питания на предмет короткого замыкания, элементов системы защиты (цепей слежения за выходными напряжениями), цепей обратной связи (модулятор).
С вторичными цепями и их нагрузками я думаю все понятно, необходимо проверить выпрямители (диоды) и фильтрующие конденсаторы.
В цепях защиты проверьте оптрон и его обвязку.

Что касаемо цепей обратной связи, проверьте стабилитроны, диоды, конденсаторы (обычно 4,7-10- 47 мкф).

Как проявляется неисправность БП

Современные телевизоры — компактны по сборке, потому починку произвести гораздо легче. Обычно сразу понятно, что вышло из строя, при визуальном осмотре. Но бывают неисправности, которые определяются только при помощи диагностического оборудования. Не следует самостоятельно пытаться починить материнскую плату без соответствующих знаний, это только усугубит поломку. А вот разобраться с блоком питания и подсветкой — вполне реально своими силами.

Блок питания может быть внешним либо интегрированным — причём первая характерна для ТВ с небольшой диагональю.

Не включается.
Включается, но на изображении постоянно помехи, звук сильно фонит.
Звук присутствует без картинки.
Нормальный рабочий режим подключается после нескольких попыток включения и выключения.

Это типовые проблемы, связанные с блоком питания. Но, чтобы быть в этом уверенными, следует убедиться в том, что работает пульт и панель управления на самом телевизоре. Кроме того, проверить соединение антенны с приёмником, обратить внимание на погоду — помехи могут возникать из-за внешних причин. Переходить к БП следует после исключения внешних проблем.

Принцип работы

Как только на блок питания подается напряжение, сигнал на 3-5 Вольт переходит из дежурного режима и идет из главной платы. В это время инвертор включается.
Установленный внутри оборудования контроллер позволяет мягко запускать инвертор, а также защитить его от перегрузки. Если короткое замыкание было небольшое и не продлилось больше секунды, то агрегат будет работать в штатном режиме, а в противном случае он просто обесточивается.

Импульс ШИМ переходит на преобразователь, который работает на полу-мостовом генераторе с самовозбуждением. Далее происходит активация dc/dc преобразователей, которые расположены на вторичной обмотке трансформатора.

После этого действия энергия подается на лампы подсветки, они загораются. В результате пользователь подучает на экране высококачественную картинку.

Малая обмотка в оборудовании необходима для обратной связи. Как только загораются установленные в мониторе лампы, напряжение в преобразователе увеличивается примерно до 1600 В, и в этот момент прибор начинает работать в стандартном режиме. Если одна из ламп неисправна, то произойдет срыв генерации.

По какой причине пропало изображение на экране телевизора, подключенного через HDMI?

Давай те так же поверхностно затронем подключение через HDMI компьютера к телевизору. В редких случаях при данном подключении изображение может довольно часто пропадать. Первое, что нужно сделать — проверить сам кабель HDMI. Также проверьте, не запущен ли спящий режим на вашем компьютере.

Звук может так же воспроизводиться, но картинки так и не будет. В основном, с подключение по кабелю HDMI справиться по силам каждому, и это не является серьезной проблемой при наличии целого и исправного провода HDMI. Но и в данном вопросе есть свои подводные камни, с которыми может столкнуться пользователь.

Итак, что нужно делать. Если у вас при подключении отсутствует изображение, проверьте кабель на наличие заломов, загибов, надломов, в случае если, данные повреждения есть нужно заменить кабель HDMI.

Также нужно проверить настройки и удостовериться, что компьютер не вошел в режим сна. Ещё один вариант — это выход из строя разъемов. В данном случает нужно отнести технику в ремонт к специалистам.

Это основные причины, из-за которых, при подключенном через HDMI телевизоре не показывается изображение.

Микросхема контроллера для системных блоков питания AT2005B

Микросхема AT 2005 B разработана фирмой ATE и предназначена для применения в системных блоках питания класса ATX в качестве управляющей микросхемы ШИМ. Микросхема разработана для применения в двухтактных импульсных преобразователях. Она одновременно выполняет функции супервизора напряжений, регулятора напряжений, а также выполняет функции формирования сигнала PG (PW-OK) и функции удаленного управления. Регулировка и стабилизация выходных напряжений осуществляется по методом широтно-импульсной модуляции (ШИМ). Микросхемой обеспечивается выполнение следующих функций:

— формирование сигналов управления мощными транзисторами двухтактного преобразователя;

— изменение ширины этих управляющих импульсов при изменении величины выходных напряжений;

— контроль положительных напряжений, формируемых блоком питания (+3.3 V , +5 V и +12 V );

— защита от превышения положительных выходных напряжений;

— защита от снижения положительных выходных напряжений;

— защита от снижения напряжения в каналах отрицательных напряжений (-5 V и -12 V );

— формирование сигнала Power Good ( PG );

— управление запуском и выключением блока питания в соответствии с сигналом PSJ 3 N .

Данный ШИМ-контроллер выпускается фирмой ATE в 16-контактном DIP-корпусе, распределение сигналов микросхемы представлено на рис. 1 , назначение сигналов микросхемы приведено в табл.2.

На рис. 2 представлена функциональная блок-схема микросхемы.

Рис. 1 Рис. 2. Функциональная блок-схема микросхемы ШИМ контроллера AT2005B

Таблица 1. Назначение контактов микросхемы AT2005B

*Номер контакта*	*Сигнал*	*Тип*	*Описание*
1	OPNEIN	аналоговый вход	Вход компенсации инвертирующего входа усилителя ошибки по напряжению
2	VADJ	аналоговый вход	Не инвертирующий вход внутреннего усилителя ошибки. Чаще всего, на контакт IN подается напряжение обратной связи с выходных каналов +5В и +12В. Увеличение напряжения на контакте IN приводит к уменьшению длительности импульсов на контактах С1 и С2.
3	V3.3	аналоговый вход	Контакт контроля выходного напряжения +З.ЗВ. Через этот контакт осуществляется контроль напряжения в канале +З.ЗВ, а также осуществляется защита от превышения, и защита от снижения напряжения в этом канале.
4	V5	аналоговый вход	Контакт контроля выходного напряжения +5В. Через этот контакт осуществляется контроль напряжения в канале +5В, а также осуществляется защита от превышения, и защита от снижения напряжения в этом канале.
5	V12	аналоговый вход	Контакт контроля выходного напряжения +12В. Через этот контакт осуществляется контроль напряжения в канале +12В, а также осуществляется защита от превышения и защита от снижения напряжения в этом канале.
6	PT	аналоговый вход	Вход сигнала внешней блокировки от превышения напряжения. Может использоваться для защиты от КЗ с отрицательных каналах.
7	GND	общий	Контакт для подключения к «земле».
8	CT	Вывод подключения внешнего частотозадающего конденсатора.
9-10	C1-С2	аналоговые выходы	Выходы, на которых формируются ШИМ импульсы, управляющие силовыми транзисторами блока питания.
11	REM	аналоговый вход	Сигнал включения/выключения микросхемы. Этот сигнал формируется системной платой и позволяет управлять работой блока питания. Микросхема запускается и работает при низком уровне сигнала PSON. При установке же сигнала PSON в высокий уровень, микросхема выключается, и ШИМ импульсы не ее выходе пропадают.
12	TPG	аналоговый вход	Контакт для подключения времязадающего конденсатора для схемы формирования сигналаPowerGood. Типовой вариант – 2.2mF.
13	PG	логический выход	Сигнал «питание в норме» — PowerGood, который своим «высоким» уровнем (логическая «1 »)показывает, что все выходные напряжения блока питания находятся в заданном диапазоне значений. Сигнал PG устанавливается в высокий уровень с временной задержкой 250-300 мс после того, как все напряжения достигнут заданных значений. Контакт является выходом с открытым коллектором.
14	DET	логический вход	Внешний вход для блокировки формирования сигнала PG/
15	VCC	питание	Напряжение питания микросхемы 5.5 В. На этот контакт подается напряжение дежурного питания +5V_SB.
16	OPOUT	аналоговый выход	Выход внутреннего усилителя ошибки. Вывод подключения внешней компенсирующей RC-цепи операционного усилителя обратной связи.

Таблица 2. Предельные значения основных параметров и условий функционирования микросхемы

*Параметр*	*Обозначение*	*Значение*	*Единица измерения*
Напряжение питания (конт.15)	VCC	5.5	В
Напряжение на выходах регуляторов СI и С2 (конт.9 и конт.10)	Vcc1, Vcc2	5.5	В
Выходной ток сигналов С1 и С2 (конт. 9 и конт.10)	Icc1, Icc2	200	мА
Рассеиваемая мощность	Pd	200	mВт
Температура при хранении	Tstg	от-65 до+150	°С
Рабочая температура кристалла	Topr	-10-(+70)	°С

Таблица 3. Основные электрические характеристики микросхемы AT2005B

*Параметр*	*Обозна-чение*	*Значение*			*Еиница измерения*
*Параметр*	*Обозна-чение*	*мин*	*типовое*	*макс*	*Еиница измерения*
Общий ток потребления	Icc	—	10	20	мА
Рабочая частота приCT=2200P	Fosc	50	60	КГц
Порог срабатывания защиты от превышения в канале +3.3V	V33	3.8	4.1	4.3	В
Порог срабатывания защиты от превышения в канале +5V	V5	5.8	6.2	6.6	В
Порог срабатывания защиты от превышения в канале +12V (на выводе микросхемы)	V12	4,41	4.64	4.90	В
Порог срабатывания защиты от перегрузки в канале +3.3V	V33	1.78	1.98	2.18	В
Порог срабатывания защиты от перегрузки в канале +5V	V5	2.7	3.0	3.3	В
Порог срабатывания защиты от перегрузки в канале +12V	V12	2.11	2.37	2.63	В
Порог срабатывания защиты от перегрузки отрицательных каналов	PT	0.55	0.62	0.68	В
Временная задержка установки сигнала PG в высокий уровень	Td.pg	100	250	500	мс

Микросхема AT2005 имеет встроенный тактовый генератор работающий на частоте определяемой номиналом конденсатора подключенного к выводу RT, особенностью данной микросхемы по отношения к другим микросхемам ШИМ-контроллеров этого класса, является отсутствие внешнего частотозадающего резистора, он интегрирован в состав микросхемы. Частота, сформированная генератором, делится пополам с помощью внутреннего триггера. В результате такого деления, импульсы на выходах С1 и С2 следуют с частотой, равной половине частоте генератора с сдвинуты по фазе на половину периода (см. рис. 3).

Стабилизация выходных напряжений блока питания осуществляется методом широтно-импульсной модуляции, т.е. изменением длительности импульсов на контактах C1 и C2. Длительность импульсов определяется ШИМ-компаратором, на один из входов которого (вход «-“) подается пилообразное напряжение с генератора, а на второй вход (вход «+») подается линейное напряжение с усилителя ошибки.

Выходное напряжение усилителя ошибки является разницей опорного напряжения 2.45В и напряжения, подаваемого с контакта 2 (сигнал VADJ ). Сигнал VADJ является, как правило, суммарным напряжением каналов +5В и +12В, и изменение именно этих напряжений отслеживается ШИМ-компаратором .

Микросхема имеет встроенную схему формирования сигнала Power Good — PG (питание в норме). Сигнал PG устанавливается в высокий уровень на конт.13 в среднем через 250-300 мс после того, как напряжения +5В, +З.ЗВ и +12В достигнут номинальных значений, а также при условии, что переменное напряжение сети также находится в допустимом диапазоне значений. Состояние сигнала PG определяется внутренним транзистором с открытым коллектором, подключенным к конт.13.

Защита от перенапряжения и короткого замыкания в микросхеме реализована на специализированном триггере защиты. Уровни выходных напряжений +5В, +З.ЗВ и +12В контролируются внутренними компараторами микросхемы, на которые подаются контролируемые уровни напряжений выходных шин и сравниваются с опорным напряжением 1.25В. В случае срабатывания любой из защит сигналы от компараторов через логические схемы поступают на триггер защиты, сигналом с которого осуществляется блокировка выходного каскада микросхемы.

Рис.4. Временные соотношения сигналов

AT2005B имеет встроенную схему удаленного управления блоком питания. Этой схемой контролируется состояние сигнала REM, формируемого системной платой персонального компьютера. Сигнал REM подается на конт. 11 микросхемы который смещен на величину напряжения +5B через внешний резистор. Принудительная установка сигнала REM в логический «0» с помощью внешних цепей, приводит к запуску микросхемы. В таблице 2 и таблице 3 даны основные электрические характеристики микросхемы.

Диагностирование микросхемы AT2005B

Диагностика данной микросхемы мало чем отличается от классического варианта диагностирования любого ШИМ контроллера. В общем случае диагностирование можно разделить на несколько этапов.

На первом этапе как водится необходимо сделать полный визуальный контроль состояния микросхемы. Особо стоит обратить внимание на корпус микросхемы, нередки случаи когда выход из строя микросхемы сопровождается разрушением ее корпуса, изменением цвета корпуса и печатной платы в том месте где расположена микросхема. Далее в процессе диагностики необходимо с помощью обычного тестера прозвонить все силовые выводы, и управляющие выводы микросхемы на короткое замыкание, к таковым можно отнести:

— контакты через которые осуществляется питание микросхемы;

— контакты по которым осуществляется контроль выходных напряжений блока питания (+3.3V, +5Vи +12V);

— контакты на которых формируются выходные управляющие выводы для силового каскада.

Наличие малых сопротивлений (единицы и десятки Ом) между указанными контактами и общим контактом (GND), указывает на необходимость замены микросхемы или более детальному ее диагностированию и обследовании сопутствующих цепей ее обвязки. Стоит отметить, что возникновение пробоев по указанным контактам, как правило, приводит к большим токам через микросхему, что является причиной срабатывания цепей защиты в первичных силовых цепях инвертора и дополнительного дежурного источника питания, а в случае их не срабатывания к сильному разогреву , разрушению или потемнению корпуса микросхемы.

Следующие этапы диагностики подразумевают измерение сигналов на выводах микросхемы. Для этого потребуется лабораторный источник питания, тестер, осциллограф. От внешнего источника питания на микросхему, а именно вывод питания, необходимо подать напряжение питания +5 Вольт. При этом в момент включения необходимо проконтролировать появление пилообразного напряжения питания на выводе подключения частотозадающего конденсатора (конт.8). Далее можно проверить исправность выходного каскада микросхемы, для этого необходимо с имитировать наличие сигнала удаленного включения PSON, для этого необходимо соединить вывод 11 микросхемы с общим проводником (GND). Одновременно нужно проконтролировать кратковременное появление управляющих прямоугольных сигналов на выводах 9 и 10. Продолжительность появления сигналов составляет на время не более одной секунды , далее импульсы исчезают по причине срабатывания блокировки от КЗ в выходных шинах (+З.ЗВ, +5В, +12В), т.к. выходных напряжений как таковых нет.

Заключительный этап диагностики микросхемы подразумевает проверку всех практически всех ее функциональных блоков. Для этого необходимо от внешних источников питания на выходе блока питания с имитировать выходные напряжения, естественно саму микросхему выпаивать из схемы не надо. Необходимо учесть, что некоторые блоки питания в своем составе в канале формирования дежурного питания, а следовательно и питания микросхемы содержат интегральный стабилизатор напряжения +5В (7805). В этом случае питание микросхемы нужно обеспечить от внешних источников постоянного тока, или имитировать шину +5VSTB путем подачи напряжения до стабилизатора напряжения. Все остальные выходные шины имитируются простой подачей необходимых напряжений на выходные шины блока питания. Для упрощения и уменьшения необходимого стендового оборудования, можно все необходимые напряжения получить с заведомо исправного блока питания стандарта ATX. Далее точно также как и в предыдущем случае контакт микросхемы PSON вывод 11, соединяем с общим проводником (GND), т. е. разрешаем запуск микросхемы. Если все подключения сделаны правильно микросхема AT2005B должна запустится. Работоспособность микросхемы проверяется наличием пилообразного напряжения на выводе 8 (Ст) и управляющих прямоугольных импульсов на ее выводах 9 и 10 которые также можно наблюдать в первичной обмотке согласующего трансформатора.

Цепи обратной связи проверяются наличием напряжения на входе 2 (VADJ) и 16 (OPOUT). Отсутствие КЗ и обрыва в выходных шинах проверяется наличием напряжений на входах микросхемы 3(V3.3),4( V5),5( V12). Если управляющих импульсов на выходе микросхемы нет, то это свидетельствует о блокировке микросхемы (например через вывод 6 (PT) или неисправности самой микросхемы. Если же отсутствует также пилообразное напряжение на выводе 8 микросхемы, то это свидетельствует об отсутствии должного напряжения на микросхеме или ее неисправности.

И так подведя итог статьи можно сделать следующие выводы:

— для проверки микросхемы из диагностического оборудования необходимы тестер, осциллограф, внешние источники постоянного тока или работоспособный системный блок питания;

— проверка микросхемы практически не отличается от проверок микросхем ШИМ контроллеров аналогичного класса применяемых в системных источниках питания.

— методики поверки микросхемы должны применяться с учетом конкретных схемотехнических решений блоков питания в цепях питания микросхемы и цепях обратной связи;

— применяя данную проверку также можно проверит и согласующий каскад блока питания, для этого необходимо по возможности отключить или выпаять силовые ключи блока питания и поверить наличие управляющих импульсов в первичной и вторичной обмотках согласующего трансформатора;

— по результатам данных проверок можно сделать вывод о работоспособности не только управляющей микросхемы, но оценить работу вторичных выпрямителей и согласующего каскада.
