2.5.Входное и выходное напряжения.

Выходное напряжение ОУ зависит от разности напряжений на его входах , где – напряжения на не инвертирующем и инвертирующем входах усилителя. Поэтому для ОУ справедливо:

, (1.3)

где K – коэффициент усиления ОУ без обратной связи (разомкнутого усилителя). Предположим, что (напряжение на входе (+) положительно по отношению к напряжению на входе (–)), тогда выходное напряжение положительно, рис. 1.7,а.

В случае если (напряжение на входе (+) отрицательно по отношению к напряжению на входе (–)), выходное напряжение отрицательно, рис. 1.7,б.

Общая зависимость представлена на рис. 1.8. Выходное напряжение линейно зависит от лишь в некотором диапазоне изменения последнего (от до ) и не может превышать величины U_НАС.

Рис. 1.8. Амплитудная характеристика операционного усилителя

2.6.Два правила, справедливые для идеального оу.

Определим значения и . В соответствии с (1.3) имеем

(1.4)

Величина K чрезвычайно велика; она может достигать 200000 единици более. Приняв K=200000, для ОУ, запитанного от источника 12 В, на основании (1.4) получим:

,

.

Здесь допущено, что . Напряжение 60 мкВ очень мало. В типичном измерительном приборе напряжения наведенных шумов, сетевых наводок и напряжения от токов утечки могут превышать 1 мВ (1000 мкВ). В силу этого можно принять . Последнее позволяет сформулировать важное правило.

Правило 1. Если ОУ находится в линейном режиме (выходное напряжение ), разность напряжений между его входами равна нулю ().

Для того чтобы ОУ работал в линейном режиме, в схему необходимо ввести отрицательную обратную связь (ООС). Образно можно сказать, что, будучи охвачен ООС операционный усилитель сделает все от него зависящее, чтобы устранить разность напряжений между своими входами.

ОУ является хорошим усилителем напряжения с большим входным сопротивлением. Для идеального ОУ сопротивления по обоим входам можно считать равными бесконечности. Отсюда следует второе важное правило.

Правило 2. Входы ОУ тока не потребляют.

2.7.Идеальный и реальный оу.

Для идеального ОУ справедливо:

Коэффициент усиления дифференциального сигнала K бесконечно велик и не зависит от частоты сигнала.

Коэффициент усиления синфазного сигнала (напряжения общего для обоих входов) K_СИНФ равен нулю.

Сопротивление по обоим входам бесконечно велико.

Напряжение смещения равно нулю.

Скорость изменения выходного напряжения бесконечно велика.

Дрейф (изменение во времени выходного напряжения) отсутствует.

Параметры реального ОУ несколько хуже. Однако в большинстве случаев для анализа схем на операционных усилителях можно использовать оба правила, справедливые для идеального ОУ. Этот подход и будет использоваться в дальнейшем. Знание реальных значений параметров конкретного ОУ позволяет оценить погрешность схемы преобразования сигнала и решить вопрос о целесообразности использования данного ОУв конкретной схеме.

2.8.Параметры и характеристики оу.

Параметры и характеристики ОУ можно условно подразделить на входные, выходные и характеристики передачи.

К входным параметрам относятся: напряжение смещения; средний входной ток; разность входных токов; входные сопротивления; коэффициент ослабления синфазного сигнала (синфазного напряжения); диапазон синфазных входных напряжений; температурный дрейф напряжения смещения; температурные дрейфы среднего входного тока и разности входных токов; напряжение шумов, приведенное к входу; коэффициент влияния нестабильности источника питания на напряжение смещения.

Напряжение смещения Е_СМ– дифференциальное входное напряжение, при котором выходное напряжение усилителя равно нулю.

Средний входной ток I_ВХ– среднеарифметическое значение токов обоих входов усилителя, измеренных при таком входном напряжении U_ВХ, при котором выходное напряжение U_ВЫХ равно 0. Эти токи обусловлены необходимостью обеспечить нормальный режим работы входного дифференциального каскада на биполярных транзисторах. В случае использования полевых транзисторов это токи всевозможных утечек. Другими словами, входные токи – это токи, потребляемые входами ОУ.

Разность входных токов ΔI_ВХ– это разность токов, потребляемых входами ОУ.

Входные сопротивленияв зависимости от характера подаваемого сигнала подразделяются на дифференциальное (для дифференциального сигнала) и синфазное (сопротивление общего вида).

Входное сопротивление для дифференциального сигнала R_{ВХ. ДИФ}– это полное входное сопротивление со стороны любого входа, в то время как другой вход соединен с общим выводом (заземлен).

Входное сопротивление для синфазного сигнала R_{ВХ. СИНФ}характеризует изменение среднего входного тока при приложении к входам синфазного напряжения. Оно на несколько порядков выше сопротивления для дифференциального сигнала.

Коэффициент ослабления синфазного сигнала К_{ОС СИНФ}определяется как отношение напряжения синфазного сигнала, поданного на оба входа, к дифференциальному входному напряжению, которое обеспечивает на выходе тот же сигнал, что и в случае синфазного напряжения:

(1.5)

С учетом (1.5) напряжение на выходе ОУ, появляющееся при одновременной подаче дифференциального и синфазного входных сигналов, равно .

Для каждого ОУ указывается диапазон изменения U_{ВХ. ДИФ} и U_{ВХ. СИНФ}, превышение предельных значений, которых может привести к потере работоспособности усилителя.

Температурные дрейфы напряжения смещения и входных токовхарактеризуют изменения соответствующих параметров с температурой и составляют мкВ/°С и нА/°С. Наиболее важно учитывать данные параметры в прецизионных устройствах, так как компенсация их влияния на выходное напряжение затруднительна. Температурные дрейфы являются основной причиной появления температурных погрешностей устройств с ОУ.

Коэффициент влияния нестабильности источника питания К_П– отношение изменения напряжения смещенияΔЕ_СМ к вызвавшему его изменению одного из питающих напряжений ΔU_П.

К группе выходных параметров относятся выходное сопротивление, напряжение и ток выхода.

Коэффициент усиления по напряжению ОУК– отношение изменения выходного напряжения к вызвавшему его изменению дифференциального входного напряжения при работе усилителя на линейном участке характеристики:

Частота единичного усиления f₁ это частота, на которой модуль коэффициента усиления ОУ равен единице.

Скорость нарастания выходного напряжения это максимальная скорость изменения выходного сигнала при максимальном значении его амплитуды. Скорость нарастания определяется при подаче на вход усилителя импульса напряжения прямоугольной формы.

Что такое выходное напряжение?

Электричество происходит от различных сил, которые двигают электроны. Выходное напряжение может быть сгенерировано и немедленно отправлено через серию проводников в его конечный пункт назначения. Другие формы выходного напряжения хранятся в химической форме и позже выпускаются. Этот тип выходного напряжения обеспечивает энергию, которая питает различные коммерческие и промышленные устройства.

Основы напряжения

Напряжение — это разница между двумя точками заряда. Чем больше напряжение, тем больше ток электрического тока. Ток испытывает сопротивление своему течению; величина напряжения определяет степень, в которой ток преодолевает это сопротивление. Напряжение измеряется стандартной единицей измерения, называемой вольт. Один вольт управляет одним кулоном, который является стандартной единицей электрического заряда. Напряжение может быть постоянным или переменным: постоянный ток течет в одном направлении, в то время как переменный ток часто меняет свое направление.

Определение выходного напряжения

Выходное напряжение — это напряжение, выделяемое устройством, таким как регулятор напряжения или генератор. Регуляторы напряжения поддерживают постоянные уровни напряжения. Электрогенераторы используют источник топлива, такой как солнечный свет, уголь или атомная энергия, для питания вращающихся турбин, которые взаимодействуют с магнитами для выработки электроэнергии. Проводник передает выходное напряжение в различные пункты назначения, такие как дома и предприятия. Полупроводниковые среды проводят напряжение.

Проводники и изоляторы

Проводники позволяют электрическому току течь свободно. Изоляторы окружают электрические провода, не пропуская через них токи. Неметаллические твердые частицы служат мощными изоляторами, а медь и алюминий — проводниками. Электроны в меди свободны и отталкивают друг друга, что означает, что медные электроны не прочно прикреплены к меди и могут отсоединяться от меди. Электрические токи вызывают цепную реакцию, которая проводит ток через медь.

батареи

Некоторые устройства, такие как батареи, накапливают электричество до тех пор, пока оно не понадобится электронным устройствам. Аккумуляторы превращают химическую энергию в электрическую. Электрохимические элементы связаны через проводящие анионы электролита — атомы, которые приобрели электроны — и катионы, или атомы, которые могут терять электроны. Электрические проводники соединены электролитом — веществом со свободными ионами — из твердого или жидкого вещества. Батареи имеют разную скорость разряда в зависимости от количества электролитов в батарее и скорости, с которой устройство вызывает разрядку батареи. Более высокие скорости разряда приводят к тому, что аккумулятор расходует электроэнергию и работает менее эффективно. Выходное напряжение, создаваемое аккумулятором, называется электродвижущей силой или ЭДС. Этот термин является неправильным, поскольку на самом деле это не сила: это энергия, выделяемая механизмом, который генерирует электричество.

Электрический феномен

Различные процессы могут генерировать выходное напряжение. Магнитные силы, действующие на заряды движущихся проводников, могут создавать напряжение, называемое ЭДС движения. Резисторы генерируют напряжение, которое появляется в цепи, вызванное рассеиванием энергии. Величина выходного напряжения основана на работе, которую напряжение должно выполнять на единицу заряда, чтобы переместить заряд против электрического поля между двумя точками.

Как рассчитать выходное напряжение

Чтобы рассчитать выходное напряжение в цепи, используйте закон Ома. Напряжение измеряется в вольтах, ток измеряется в амперах, а сопротивление измеряется в омах. Необходимая формула V = I x R. Вы можете использовать эту формулу как в параллельных, так и в последовательных цепях.

Что такое закон Ома и что он говорит нам?

Закон Ома гласит, что электрический ток, который проходит через проводник, прямо пропорционален разности потенциалов через него. Другими словами, постоянная пропорциональность приводит к сопротивлению проводника. Закон Ома гласит, что постоянный ток, который течет в проводнике, также .

Что такое напряжение?

Термин «напряжение включения» связан с работой электромагнитных реле. Это напряжение, необходимое для срабатывания реле. Это связано с падением напряжения, которое является напряжением, при котором реле возвращается в исходное положение. Напряжение срабатывания всегда больше, чем напряжение отключения.

выходное напряжение

3.9 выходное напряжение (output voltage); U_a:Напряжение на выходных зажимах измерительной аппаратуры, с которых эта аппаратура должна или может выдавать электрическую энергию.

3.7 выходное напряжение: Выходное напряжение, выраженное, как среднеквадратичное (RMS) значение (не пиковое значение).

3.1.9 выходное напряжение (output voltage) U_a: Напряжение на выходных зажимах измерительной аппаратуры, с которых эта аппаратура выдает или может выдавать электрическую энергию.

Смотри также родственные термины:

36 выходное напряжение (операционного усилителя):

Напряжение между выходом операционного усилителя и общим выводом

91. Выходное напряжение высокого уровня микросборки ЦМД U 1 _вых

Выходное напряжение высокого уровня

Значение напряжения высокого уровня на выходе микросборки ЦМД при считывании информации

72. Выходное напряжение высокого уровня оптоэлектронного переключателя

Выходное напряжение высокого уровня

High-level output voltage

39. Выходное напряжение высокого уровня цифрового приемного оптоэлектронного модуля

Выходное напряжение высокого уровня

Значение выходного напряжения цифрового приемного оптоэлектронного модуля, соответствующее принимаемой мощности высокого уровня

92. Выходное напряжение низкого уровня микросборки ЦМД U 0 _вых

Выходное напряжение низкого уровня

Значение напряжения низкого уровня на выходе микросборки ЦМД при считывании информации

73. Выходное напряжение низкого уровня оптоэлектронного переключателя

Выходное напряжение низкого уровня

Low-level output voltage

40. Выходное напряжение низкого уровня цифрового приемного оптоэлектронного модуля

Выходное напряжение низкого уровня

Значение выходного напряжения цифрового приемного оптоэлектронного модуля, соответствующее принимаемой мощности низкого уровня

34. Выходное напряжение приемного оптоэлектронного модуля

Выходное напряжение ПРОМ

Значение выходного напряжения приемного оптоэлектронного модуля, вызванного принимаемым оптическим сигналом, в заданном режиме эксплуатации, на заданной нагрузке

Словарь-справочник терминов нормативно-технической документации . academic.ru . 2015 .

Полезное

Смотреть что такое «выходное напряжение» в других словарях:

выходное напряжение — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN out voltageoutput voltage … Справочник технического переводчика

выходное напряжение — išėjimo įtampa statusas T sritis automatika atitikmenys: angl. output voltage vok. Ausgangsspannung, f rus. выходное напряжение, n pranc. tension de sortie, f … Automatikos terminų žodynas

выходное напряжение — išėjimo įtampa statusas T sritis Standartizacija ir metrologija apibrėžtis Įtampa, esanti elektrinio arba elektroninio įtaiso išėjoje. atitikmenys: angl. output voltage vok. Ausgangsspannung, f rus. выходное напряжение, n pranc. tension de sortie … Penkiakalbis aiškinamasis metrologijos terminų žodynas

выходное напряжение — išėjimo įtampa statusas T sritis fizika atitikmenys: angl. output voltage vok. Ausgangsspannung, f rus. выходное напряжение, n pranc. tension de sortie, f … Fizikos terminų žodynas

выходное напряжение интегральной микросхемы — выходное напряжение Напряжение на выходе интегральной микросхемы в заданном режиме. Обозначение Uвых UO [ГОСТ 19480 89] Тематики микросхемы Синонимы выходное напряжение … Справочник технического переводчика

выходное напряжение покоя интегральной микросхемы — выходное напряжение покоя Постоянное напряжение на выходе интегральной микросхемы с невключенным входом или с нулевым входным сигналом. Обозначение U0вых UOQ [ГОСТ 19480 89] Тематики микросхемы Синонимы выходное напряжение покоя … Справочник технического переводчика

выходное напряжение высокого уровня интегральной микросхемы — выходное напряжение высокого уровня Обозначение U1вых UOH [ГОСТ 19480 89] Тематики микросхемы Синонимы выходное напряжение высокого уровня … Справочник технического переводчика

выходное напряжение высокого уровня оптоэлектронного переключателя — выходное напряжение высокого уровня U1вых UOH [ГОСТ 27299 87] Тематики полупроводниковые приборы Обобщающие термины параметры оптопар, оптоэлектронных коммутаторов и оптоэлектронных переключателей Синонимы выходное напряжение высокого уровня EN… … Справочник технического переводчика

выходное напряжение высокого уровня цифрового приемного оптоэлектронного модуля — выходное напряжение высокого уровня Значение выходного напряжения цифрового приемного оптоэлектронного модуля, соответствующее принимаемой мощности высокого уровня. [ГОСТ 26599 85] Тематики волоконно оптические системы передачи Синонимы выходное… … Справочник технического переводчика

выходное напряжение низкого уровня интегральной микросхемы — выходное напряжение низкого уровня Обозначение U0вых UOL [ГОСТ 19480 89] Тематики микросхемы Синонимы выходное напряжение низкого уровня … Справочник технического переводчика

Что такое выходное напряжение

Параметры выходного напряжения в импульсных источниках питания MEAN WELL

В большинстве случаев для выбора источника питания достаточно двух основных параметров – выходное напряжение и выходной ток, которые определяют мощность источника питания. Такое упрощение возможно для ряда нагрузок, где допускается варьирование выходных параметров источника питания в достаточно широких пределах. Однако для оценки применимости блока питания в конкретных условиях эксплуатации компания MEAN WELL приводит ряд дополнительных параметров выходного напряжения, которые можно или следует учитывать при выборе:

Отклонение напряжения

Отклонение напряжения (Voltage Tolerance) – относительная величина (выражается в процентах), характеризует возможное и допустимое отклонение от номинального уровня. Как правило, это величина учитывает дополнительные отклонения стабильности по входу (сети) и выходу и позволяет оценить максимальное отклонение напряжения от номинального значения.

Пульсации и шум

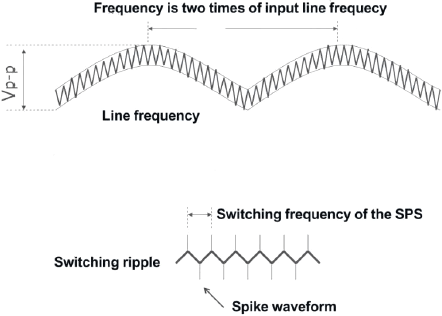

Пульсации и шум (Ripple and Noise) – абсолютная величина (выражается, как правило, в мВ) размаха напряжения, характеризующая частотные компоненты в выходном напряжении постоянного тока в импульсных источниках питания. Пульсации возникают как следствие выпрямления входного напряжения сети в выпрямителе блока питания; частота пульсаций равна удвоенной частоте сети. Шум – это вторая частотная компонента, возникает за счет работы ключевых элементов БП в импульсном режиме.

Стабильность по входу/сети

Стабильность по входу/сети (Line Regulation) – относительная величина, характеризует изменение выходного напряжения при изменении входного напряжения в допустимом диапазоне. То есть параметр стабильность по входу позволяет оценить качество работы импульсного источника питания в условиях нестабильной сети. Определяется по формуле:

Стабильность по выходу

Стабильность по выходу (Load Regulation) – относительная величина, характеризует изменение выходного напряжения при изменении нагрузки на трех уровнях – минимальная нагрузка, максимальная, и половина. То есть параметр стабильность по выходу позволяет оценить качество работы импульсного источника питания в условиях нестабильной или вариативной нагрузки, подключенной к блоку питания. Определяется по формуле:

Значения параметров выходного напряжения в импульсных источниках питания зависят от применяемой топологии, мощности, ширины ряда выходных напряжений в серии и назначения блоков питания. Так, например, для светодиодных источников питания малой мощности APV-12 характерны невысокие параметры:

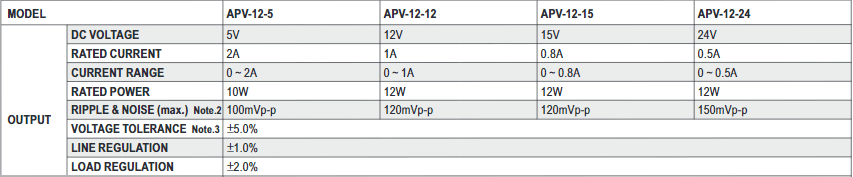

А для блоков питания на DIN-рейку серии EDR-120 значения параметров уже значительно лучше и соответствуют значениям для серий блоков питания промышленного применения:

Диапазоны входных и выходных рабочих напряжений ОУ. Устраняем путаницу

Статья является частью руководства, посвященного практическим аспектам и особенностям проектирования электроники с использованием операционных усилителей (ОУ) – от выбора типа ОУ до тайных приемов опытного разработчика и хитростей отладки. Руководство написано Брюсом Трампом, инженером-разработчиком с почти тридцатилетним стажем, успевшим до Texas Instruments поработать в легендарной компании Burr-Brown. В настоящее время Трамп является ведущим блогером информационного ресурса Texas Instruments “E2E” по аналоговой тематике и готовит к печати книгу об операционных усилителях.

Мы будем публиковать перевод руководства Трампа на нашем сайте регулярно, дважды в месяц.

У разработчиков зачастую возникают вопросы по поводу допустимых значений питающих напряжений, диапазонов входных и выходных напряжений операционных усилителей (ОУ). Я попытаюсь прояснить ситуацию, чтобы устранить часто возникающую путаницу.

Во-первых, у обычного ОУ нет вывода земли. Стандартный операционный усилитель «не знает», какой потенциал считать нулевым. Таким образом, ОУ не различает, работает он с биполярным питанием (dual supply, ±) или с однополярным (single power supply). Схема будет прекрасно функционировать, пока значения питающих, а также входных и выходных напряжений будут находиться в рамках допустимых диапазонов.

Есть три наиболее важных диапазона рабочих напряжений:

Схема на рисунке 1 является типовой для ОУ с биполярным питанием. Однако использовать однополярное питание также возможно, если не выходить за границы разрешенных диапазонов напряжений.

Рис. 1. Диапазоны входных и выходных напряжений типового ОУ с биполярным питанием (dual supply)

На рисунке 2 представлен так называемый ОУ с однополярным питанием (single-supply op amp). Для него допустимое синфазное напряжение может быть равно размаху напряжения питания, а зачастую даже выходит за его границы. Это позволяет использовать такой ОУ в широком перечне схем, которые работают с близкими к нулю потенциалами. ОУ, который не заявлен как усилитель с однополярным питанием, на самом деле также способен работать в однополярной конфигурации в некоторых схемах, однако реальный однополярный усилитель оказывается более универсальным.

Рис. 2. Диапазоны входных и выходных напряжений типового ОУ с однополярным питанием (single-supply op amp)

В буферной схеме с коэффициентом усиления G = 1 такой ОУ обеспечивает потенциал выхода на 0,5 В выше уровня отрицательного напряжения питания за счет ограничения выходного диапазона и на 2,2 В ниже значения положительного напряжения питания за счет ограничения входного синфазного напряжения.

На рисунке 3 показан rail-to-rail ОУ. Вход rail-to-rail способен работать со входными напряжениями, равными или даже превосходящими уровни питающих напряжений. Выход типа rail-to-rail подразумевает, что выходные напряжения ОУ максимально близки к значениям напряжений питания, и обычно отличаются от них всего на 10…100 мВ. Некоторые ОУ обозначают только как усилители с выходом типа «rail-to-rail» и не упоминают о входных характеристиках, показанных на рисунке 3. Технологию «Rail-to-rail» чаще всего применяют для ОУ с однополярным питанием 5 В и ниже, чтобы максимально эффективно использовать ограниченный диапазон питающих напряжений.

Рис. 3. Диапазоны входных и выходных напряжений типового rail-to-rail ОУ

Усилители rail-to-rail весьма привлекательны благодаря менее жестким ограничениям диапазонов используемых напряжений, однако они не всегда являются оптимальным выбором. Как правило, приходится искать компромиссы с учетом значений других параметров. Именно для этого и нужны разработчики аналоговых схем.

Список опубликованных глав

Перевел Вячеслав Гавриков по заказу АО КОМПЭЛ

Блок питания

Что такое блок питания

Блок питания — это какой-либо узел радиоэлектронного устройства, который обеспечивает необходимым питанием какое-либо устройство. Все вы знаете, что для работы радиоэлектронных устройств нужно питание, которые они получают извне. То есть все радиоэлектронные устройства так или иначе потребляют электрический ток. Каждому радиоэлектронному устройству требуется конкретное напряжение и мощность, поэтому, блоки питания «заточены» именно под конкретное устройство. Именно поэтому встречается огромное множество различных блоков питания и для каждого устройства оно свое.

Характеристики блока питания

Итак, каждый отдельный блок питания обладает своими характеристиками и параметрами. Ниже перечислим их основные параметры.

Тип выходного напряжения

В основном радиоэлектронные устройства питаются переменным и постоянным током. Поэтому, блоки питания могут выдавать переменное или постоянное напряжение. В большинстве случаев используется именно постоянное напряжение.

К блокам питания с постоянным выходным напряжением можно отнести компьютерные блоки питания

а также различные зарядные устройства для ваших гаджетов.

К блокам питания с переменным напряжением можно отнести трансформаторы

А также инверторы. Инверторы — это устройства, которые из постоянного напряжения делают переменное напряжение.

Выходное напряжение

Блок питания выдает какое-либо определенное напряжение, которое требуется для какого-либо конкретного устройства. Поэтому, самый главный параметр — это напряжение в Вольтах, которое выдает блок питания.

Например, для зарядки наших смартфонов требуется блок питания с постоянным напряжение в 5 Вольт, а для того, чтобы горела автомобильная лампочка, нам потребуется блок питания с напряжением в 12 Вольт.

Выходная мощность

Каждый блок питания наряду с выходным напряжением также должен уметь выдавать в нагрузку и требуемую силу тока. Хочу напомнить, что мощность постоянного тока рассчитывается по формуле P=IU, где P — это мощность, I — сила тока, U — напряжение. Следовательно, мощный блок питания должен уметь выдавать и большую силу тока, если от этого потребует нагрузка. Рассчитать максимальную силу тока, которую способен выдавать такой блок в нагрузку, вы можете по формуле I=P/U. Но чаще всего силу тока пишут также на самой этикетке блока питания.

Те, кто занимается компьютерами, знают, что на самом компьютерном блоке питания на этикетке написана мощность, которую может выдать блок питания. Поэтому, геймеры берут очень мощный блок питания, так как железо мощного компьютера потребляет очень много электрической энергии.

Трансформаторный блок питания

Трансформаторный блок питания уже почти не используется в современной электронике, так как состоит из громоздкого трансформатора, что делает такой блок питания тяжелым и крупногабаритным. Схема трансформаторного блока питания до боли простая.

На такой схеме в давние времена собирались почти все блоки питания во всем мире. Такая схема отличалась своей надежностью и неприхотливостью. Здесь мы видим трансформатор, диодный мост и конденсатор. Как работает эта схема, я писал еще в этой статье.

На базе этой схемы можно собрать себе самый простой блок питания с регулировкой от 1,2 Вольта и до 37 Вольт и с выходной силой тока до 1,5 Ампер. Его я описывал еще в этой статье.

схема самого простого блока питания

У меня он до сих пор лежит на рабочем столе и служит верой и правдой

Также этот же самый принцип я применил при сборке самого простого зарядного устройства для автомобиля. Подробнее можете ознакомиться по этой ссылке.

самая простая схема зарядного устройства для авто

Импульсный блок питания

Импульсный блок питания строится намного сложнее, но зато обладает также своими плюсами. Это меньшие массо-габаритные свойства, по сравнению с трансформаторным блоком питания. Но здесь также есть и свои минусы. Это большее количество радиоэлементов, по сравнению с трансформаторным блоком питания, а также могут быть шумы на выходе. Поэтому, качественные акустические системы и усилители питаются на трансформаторном блоке питания. Да, там есть некоторые пульсации, но их намного проще отфильтровать, чем высокочастотные шумы импульсного блока питания.

Хотя в импульсном блоке питания и имеются трансформаторы, но они здесь рассчитаны на высокую частоту, что делает их небольшими и недорогими.

Лабораторный блок питания

Лабораторный блок питания — это такое устройство, которые может выдавать значение напряжение в каком-либо диапазоне, который установит пользователь.

Мой лабораторник выглядит вот так.

Итак подробнее, обратите внимание на обозначение в правом верхнем углу. Там написано PS-1502DD. Как же расшифровать данную запись?

Описание лабораторного блока питания

PS — Power supply — что с английского означает «блок питания».

1502 — характеристики данного блока. Первые две цифры показывают максимальное напряжение которое может выдать этот блок, в нашем случае 15 вольт, а последние две цифры, это максимальная сила тока, которую может выдать в нагрузку этот блок, то есть 2 ампера. Под нагрузкой понимается либо лампочка, либо резистор, либо любое другое устройство, потребляющее электрическую энергию.

DD — цифровая индикация как для тока, так и для напряжения (ну те, два окошечка на блоке, на котором он показывает значения напряжения и тока).

Включение блока производится кнопкой «POWER». Справа окошко индикации напряжения. Там я выставил 8,5 вольт, а слева окошко индикации силы тока.

Крутилки слева направо:

Как применять в работе

Продемонстрируем работу блока питания на вентиляторе от компьютера. Вентилятор — это разновидность нагрузки, наряду с лампочками и резисторами. Как мы видим, на нем написано DC 12V 0,18А. Это значит, что для питания вентилятора нам требуется 12 Вольт. Пишут, что ток потребления этого вентилятора 0,18А или говоря русским языком, 180 миллиампер. Так ли это? А давайте проверим!

Выставляем 12 Вольт и цепляемся к вентилятору. Красный — плюс, черный — минус.

И он у нас начинает вращаться. Смотрим на показания. Ну да! Все сходится! Вентилятор у нас потребляет ровнехонько 180 миллиампер!

Хотелось бы отметить, что некоторые электронщики сами делают блоки питания для собственных нужд. Например, вот схемка простого блока питания, собранного лично мной.

Где купить лабораторный блок питания

Также вы всегда можете приобрести сразу готовый на Алиэкпрессе 30 Вольт 5 Ампер, что вполне хватит начинающему и среднему электронщику. Очень приятные отзывы вот у такого.

Также я находил очень неплохой по этой ссылке:

Выдает также 30 Вольт 5 Ампер.

В наших магазинах я встречал такие блоки с ценником только более 5000 руб.

Выходное напряжение операционного усилителя: схемы, характеристики

При практическом использовании операционного усилителя необходимо учитывать, что различные факторы могут существенно влиять на его выходное напряжение.

Влияние синфазного напряжения на выходное напряжение.

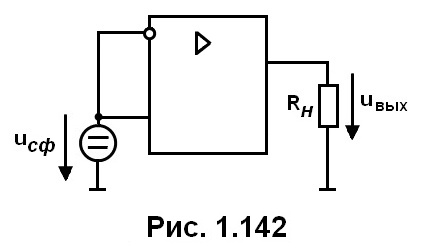

Обратимся к схеме (рис. 1.141), в которой имеется только синфазный сигнал uсф(uдиф= 0). Изобразим типичный график зависимости uвых от uсф для операционного усилителя (рис. 1.142).

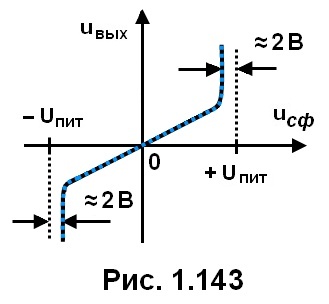

Если модуль |uсф| сравнительно мал, то синфазный сигнал слабо влияет на напряжение u вых. Иначе его влияние, как следует из графика, может быть очень существенным. Если синфазный сигнал оказывается чрезмерно большим по модулю, то операционный, усилитель может выйти из строя.

Коэффициенты Kсф и K ос сф могут быть как положительными, так и отрицательными. Но в справочных данных обычно указывают модули этих коэффициентов. Модуль коэффициента Kсф обычно близок к единице, поэтому модуль коэффициента Kос сф обычно такого же порядка, что и коэффициент K. Коэффициент Kос сф часто измеряют в децибелах, обозначая его в этом случае через Kос сф_дБ:Kос сф дБ= 20 · log | Kос сф|Например, для операционного усилителя типа К140УД1Б при напряжении питания ±12,6 В синфазный сигнал uсф должен лежать в пределах −6 …+6 В. Для этого усилителя коэффициент Kос сф_дБ: не меньше 60 дБ. Это означает, что модуль |Kос сф| не меньше 1000.

Влияние входных токов на выходное напряжение.

Рассмотрим схему с операционным усилителем, во входной цепи которого включены два резистора (рис. 1.143).

В этой схеме источники входных сигналов отсутствуют, однако входные токи i+и i₋ для реальных операционных усилителей не равны нулю. Эти токи могут быть в зависимости от типа операционного усилителя и положительными, и отрицательными.

Даже если выполняется равенство i+= i₋, но сопротивления R + и R− различны, разность падений напряжения на этих сопротивлениях будет воспринята усилителем как дифференциальный сигнал и вызовет появление напряжения на нагрузке.

Поэтому стремятся к тому, чтобы эквивалентные сопротивления цепей, подключенных к инвертирующему и неинвертирующему входам, были одинаковыми. К сожалению, токи i+= i₋ не всегда одинаковы, и это является еще одной причиной нарушения режима работы операционного усилителя.

Влияние температуры, напряжения питания и времени (старения) на выходное напряжение.

Влияние указанных факторов проявляется в том, что под их воздействием изменяется напряжение смещения U_см. Для приближенной оценки этого влияния можно считать, что напряжение U_см может изменяться следующим образом:

выходное напряжение

3.9 выходное напряжение (output voltage); U_a:Напряжение на выходных зажимах измерительной аппаратуры, с которых эта аппаратура должна или может выдавать электрическую энергию.

3.7 выходное напряжение: Выходное напряжение, выраженное, как среднеквадратичное (RMS) значение (не пиковое значение).

3.1.9 выходное напряжение (output voltage) U_a: Напряжение на выходных зажимах измерительной аппаратуры, с которых эта аппаратура выдает или может выдавать электрическую энергию.

Смотри также родственные термины:

36 выходное напряжение (операционного усилителя):

Напряжение между выходом операционного усилителя и общим выводом

91. Выходное напряжение высокого уровня микросборки ЦМД U 1 _вых

Выходное напряжение высокого уровня

Значение напряжения высокого уровня на выходе микросборки ЦМД при считывании информации

72. Выходное напряжение высокого уровня оптоэлектронного переключателя

Выходное напряжение высокого уровня

High-level output voltage

39. Выходное напряжение высокого уровня цифрового приемного оптоэлектронного модуля

Выходное напряжение высокого уровня

Значение выходного напряжения цифрового приемного оптоэлектронного модуля, соответствующее принимаемой мощности высокого уровня

92. Выходное напряжение низкого уровня микросборки ЦМД U 0 _вых

Выходное напряжение низкого уровня

Значение напряжения низкого уровня на выходе микросборки ЦМД при считывании информации

73. Выходное напряжение низкого уровня оптоэлектронного переключателя

Выходное напряжение низкого уровня

Low-level output voltage

40. Выходное напряжение низкого уровня цифрового приемного оптоэлектронного модуля

Выходное напряжение низкого уровня

Значение выходного напряжения цифрового приемного оптоэлектронного модуля, соответствующее принимаемой мощности низкого уровня

34. Выходное напряжение приемного оптоэлектронного модуля

Выходное напряжение ПРОМ

Значение выходного напряжения приемного оптоэлектронного модуля, вызванного принимаемым оптическим сигналом, в заданном режиме эксплуатации, на заданной нагрузке

Полезное

Смотреть что такое «выходное напряжение» в других словарях:

выходное напряжение — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN out voltageoutput voltage … Справочник технического переводчика

выходное напряжение — išėjimo įtampa statusas T sritis automatika atitikmenys: angl. output voltage vok. Ausgangsspannung, f rus. выходное напряжение, n pranc. tension de sortie, f … Automatikos terminų žodynas

выходное напряжение — išėjimo įtampa statusas T sritis Standartizacija ir metrologija apibrėžtis Įtampa, esanti elektrinio arba elektroninio įtaiso išėjoje. atitikmenys: angl. output voltage vok. Ausgangsspannung, f rus. выходное напряжение, n pranc. tension de sortie … Penkiakalbis aiškinamasis metrologijos terminų žodynas

выходное напряжение — išėjimo įtampa statusas T sritis fizika atitikmenys: angl. output voltage vok. Ausgangsspannung, f rus. выходное напряжение, n pranc. tension de sortie, f … Fizikos terminų žodynas

выходное напряжение интегральной микросхемы — выходное напряжение Напряжение на выходе интегральной микросхемы в заданном режиме. Обозначение Uвых UO [ГОСТ 19480 89] Тематики микросхемы Синонимы выходное напряжение … Справочник технического переводчика

выходное напряжение покоя интегральной микросхемы — выходное напряжение покоя Постоянное напряжение на выходе интегральной микросхемы с невключенным входом или с нулевым входным сигналом. Обозначение U0вых UOQ [ГОСТ 19480 89] Тематики микросхемы Синонимы выходное напряжение покоя … Справочник технического переводчика

выходное напряжение высокого уровня интегральной микросхемы — выходное напряжение высокого уровня Обозначение U1вых UOH [ГОСТ 19480 89] Тематики микросхемы Синонимы выходное напряжение высокого уровня … Справочник технического переводчика

выходное напряжение высокого уровня оптоэлектронного переключателя — выходное напряжение высокого уровня U1вых UOH [ГОСТ 27299 87] Тематики полупроводниковые приборы Обобщающие термины параметры оптопар, оптоэлектронных коммутаторов и оптоэлектронных переключателей Синонимы выходное напряжение высокого уровня EN… … Справочник технического переводчика

выходное напряжение высокого уровня цифрового приемного оптоэлектронного модуля — выходное напряжение высокого уровня Значение выходного напряжения цифрового приемного оптоэлектронного модуля, соответствующее принимаемой мощности высокого уровня. [ГОСТ 26599 85] Тематики волоконно оптические системы передачи Синонимы выходное… … Справочник технического переводчика

выходное напряжение низкого уровня интегральной микросхемы — выходное напряжение низкого уровня Обозначение U0вых UOL [ГОСТ 19480 89] Тематики микросхемы Синонимы выходное напряжение низкого уровня … Справочник технического переводчика
