NB Frequency — что это в CPU-Z?

CPU-Z — отличная небольшая утилита, показывающая информацию о железе персонального компьютера/ноутбука. Способна отобразить интересные данные, например дату выпуска планки памяти (SPD), а также техпроцесс процессора.

Разбираемся

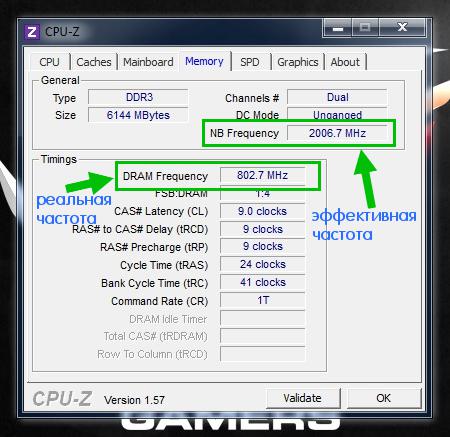

В утилите CPU-Z может отображаться два параметра:

NB Frequency — частота шины северного моста (контроллера операвки). Повышение данной частоты увеличивает скорость работы процессора с памятью, данное действие называется разгон по шине (параметр редактируется при разгоне оперативки).
DRAM Frequency — частота самой оперативки (RAM, ОЗУ).

Почему отображаются странные значения?

DRAM Frequency — отображается реальная тактовая частота чипов памяти (точнее импульсов генератора памяти), когда NB Frequency — показывает эффективное значение. Данные понятия появились с выходом типа DDR (double-data-rate), в которой данные считываются на определенной частоте, но удвоенным обьемом за один такт (импульс). Результат — частота одна, считывание данных — будто в два раза больше. Поэтому существует понятие эффективная частота и реальная. Производители планок оперативной памяти в характеристиках используют только эффективное значение.

Помните! При желании разогнать память (RAM), процессор (CPU), видеокарту (GPU) — подумайте заранее об охлаждении. Процессору желательно установить минимум качественный радиатор, например Noctua, а лучше — водяное охлаждение. Разгон видеокарты — рекомендуется поставить дополнительный вентилятор для обдува поверхности видеокарты. Работа устройства при повышенной температуре никогда не увеличит срок службы.

Что такое cpu nb frequency

Что такое cpu nb frequency CPU-Z — отличная небольшая утилита, показывающая информацию о железе персонального компьютера/ноутбука. Способна отобразить интересные данные, например дату выпуска планки памяти (SPD), а также техпроцесс процессора.

Разбираемся

В утилите CPU-Z может отображаться два параметра:

Почему отображаются странные значения?

Что такое cpu nb frequency

Надеюсь данная информация была полезной. Удачи и добра.

Разгон процессоров AMD и Intel: руководство Hardwareluxx

Страница 11: 990FX: значения напряжений

Если вы будете разгонять процессор «Vishera», то в UEFI/BIOS получите набор разных параметров. Хотя по сравнению с платформой Intel их не так много. Ниже мы привели наиболее важные из них.

Напряжения «Vishera»

Напряжение процессорного ядра – отличается от одного CPU к другому в зависимости от VID/качества процессора. На это напряжение следует обращать внимание большинству оверклокеров.

Напряжение северного моста в CPU (не следует путать с напряжением чипсета); данная часть CPU работает в собственном домене частоты и напряжения. Частота CPU-NB определяет скорость работы контроллера памяти и кэша L3. Компонент CPU-NB довольно существенно влияет на общую производительность системы. На высоких частотах рекомендуется поднимать напряжение CPU-NB для повышения стабильности системы.

Большинство материнских плат позволяют задать напряжение смещения, позволяющее увеличить напряжение выше диапазона напряжений CPU VID. Напряжение смещения добавляется к значению VID, оно может повлиять на разгон как с положительной, так и с отрицательной стороны. Фактическое напряжение рассчитывается следующим образом: CPU Voltage + Offset. Пример: VID 1,350 В + смещение 0,100 В = 1,45 В фактическое напряжение.

Напряжение чипсета. При разгоне через увеличение множителя повышать не требуется.

Если вы хотите разогнать процессор AMD ещё и через интерфейс HT, то может потребоваться увеличение данного напряжения.

Напряжение памяти. Зависит от используемых планок памяти.

LLC/Loadline Calibration:

Предотвращает эффект Vdroop (падение напряжения под нагрузкой). К сожалению, эта настройка встречается далеко не у каждой материнской платы AMD.

Что такое cpu nb frequency

Доброго времени суток, товарищи оверклокеры и будущие оверклокеры, а также просто читатели.

В этой статье я напишу как разогнать процессор AMD Phenom II х4 965ВЕ. Я не собираюсь выдвигать эту писанину как единственную, неповторимую и безошибочную инструкцию к разгону. Я постарался написать ее предельно простым и понятным языком. Все выводы и рекомендации здесь обосновываются на моем личном опыте и наблюдениях, а также многочисленных FAQ’ах оверклокерских форумов, чтении и анализе различных статей по разгону, ну и, само собой, обмене опытом при общении на разных оверклокерских форумах.

В этой статье вы не встретите никаких философских размышлений о природе разгона, о его целях и задачах и т.д.

Здесь я простым, обычным языком поделюсь своим опытом по разгону и дам ряд рекомендаций и советов.

Напоминаю, что вы действуете на свой страх и риск. Я за ваши манипуляции (после прочтения моей ~~и не моей тоже~~ статьи) с вашим ~~и не вашим~~ компьютером и за последующие за ними негативные ~~и позитивные тоже~~ последствия не отвечаю.

Немного про себя [ эту часть я настоятельно рекомендую пропустить, ибо ничего полезного она не несет].

Потом, со временем, я взял для тестов Noctua NH — D 14, TR Archon, ну и Zalman CNPS 10 X Flex, «для референсу», так сказать. И написал Три короля.

А потом несколько людей написали мне, что неплохо было бы осветить тему разгона процессоров феном2. Вот об этом и пойдет речь.

Также у вас в обязательном порядке должен быть хороший процессорный кулер и хорошая материнская плата. Это необходимые условия для безопасного и стабильного разгона. Особенно это важно, при большой нагрузке на процессор в течение длительного времени.

ИМХО, подходит ли тот или иной кулер для разгона, можно определить двумя способами:

Для разгона процессора есть два пути: по шине и по множителю. О них подробнее ниже.

1. Разгон по шине. Как делать?

По номиналу частота шины равна 200 МГц. Увеличивая ее, мы можем увеличить итоговую частоту процессора. Например, увеличим с 200 МГц до 230 МГц. Тогда при номинальном множителе проца, равном 17, имеем итоговую частоту в 17 х 230МГц = 3910 МГц. И мы получили прирост в 3910-3400 = 510 МГц.

Нередки случаи, когда разогнанный процессор работал некорректно из-за этих функций. Поэтому их следует выключить.

1.1. Методика разгона по шине

2. Заходим в биос.

Смотрим ту часть, которая отвечает за разгон. В моем случае все выглядит таким образом:

Запоминаем (новичкам можно и на бумажке записать) эти цифры:

3. Теперь начинаем фиксить необходимые параметры:

Вот таким образом мы зафиксировали все номинальные напряжения компьютера, чтобы никакая автоматика биоса уже не смогла их изменить. Сохраняем биос и перезагружаемся.

4. Заходим в ОС.

Скачиваем и устанавливаем самые свежие/последние версии программ:

Для более-менее точного тестирования стабильности процессора на указанной связке [частота CPU — напряжение CPU ] в принципе достаточно в настройках программы LinX указать 10 прогонов, с использованием более 50% объема от общей оперативной памяти. При 8 Гб памяти я рекомендую использовать 5 Гб памяти.

5. Открываем CPU-Z, Core Temp и Linx. Окна их ставим рядом так, чтобы они не мешали друг другу.

Запускаем LinX в 10 прогонов.

И смотрим, до скольки максимум прогревается процессор. Запоминаем производительность процессора в Гфлопс.

6. Заходим в биос.

И увеличиваем CPU Bus Frequency c 200 до 210 МГц.

Как можно заметить параметр Target CPU Speed одновременно увеличивается до 3570 МГц. Т.е. мы разогнали проц до этой частоты с номинальных 3400 МГц.

Одновременно с этим растут и частоты памяти, CPU/NB и HT.

Под словом » несильно отличаются» подразумеваются, что они попадают в промежуток (+/-) 100 МГц от номинальных частот.

Сохраняемся и перезагружаемся.

7. Заходим в ОС.

Запускаем LinX в 10 прогонов.

И смотрим, до скольки максимум прогревается процессор. Запоминаем производительность процессора в Гфлопс.

8. Заходим в биос.

И увеличиваем CPU Bus Frequency c 210 до 220 МГц.

Как можно заметить параметр Target CPU Speed одновременно увеличивается до 3740 МГц. Т.е. мы разогнали проц до этой частоты с номинальных 3400 МГц.

Память стала 1466 МГц.

CPU/NB и HT стали по 2200 МГц.

Поэтому чтобы частоты памяти сильно высоко не «задралась» относительно номинальных 1333 МГц, уменьшаем ее как на картинках ниже (также это можно проделать клавишами плюс и минус) до 1172 МГц.

А частоты CPU/NB и HT таким же ~~макаром~~ образом снижаем до приемлемых 1980 МГц. Напомню, что номинальные частоты CPU/NB и HT равны 2000 МГц.

Сохраняемся и перезагружаемся.

9. Заходим в ОС.

Запускаем LinX в 10 прогонов.

И смотрим, до скольки максимум прогревается процессор. Запоминаем производительность процессора в Гфлопс.

10. Заходим в биос.

И увеличиваем CPU Bus Frequency c 220 до 230 МГц.

Как можно заметить параметр Target CPU Speed одновременно увеличивается до 3910 МГц. Т.е. мы разогнали проц до этой частоты с номинальных 3400 МГц.

Одновременно с этим растут и частоты памяти, CPU/NB и HT.

Сохраняемся и перезагружаемся.

11. Заходим в ОС.

Запускаем LinX в 10 прогонов.

И смотрим, до скольки максимум прогревается процессор. Запоминаем производительность процессора в Гфлопс.

12. Заходим в биос.

И увеличиваем CPU Bus Frequency c 230 до 240 МГц.

Как можно заметить параметр Target CPU Speed одновременно увеличивается до 4080 МГц. Т.е. мы разогнали проц до этой частоты с номинальных 3400 МГц.

Память стала 1279 МГц. Ее не трогаем, поскольку она в входит в промежуток 1333 МГц (+/-) 100 МГц.

CPU/NB и HT стали по 2160 МГц.

Частоты CPU/NB и HT снижаем до приемлемых 1920 МГц. Напомню, что номинальные частоты CPU/NB и HT равны 2000 МГц.

Сохраняемся и перезагружаемся.

13. Заходим в ОС.

Нажимаем кнопку reset и перезагружаемся.

14. Заходим в биос.

Сохраняемся и перезагружаемся.

Что такое cpu frequency?

Данное словосочетание можно встретить в некоторых версиях BIOS на материнских платах, а также в некоторых программах, которые позволяют просматривать и изменять (разгонять) некоторые параметры процессора.

В данной статье мы расскажем о таком важном параметре, как cpu frequency. Вы узнаете для чего он нужен и стоит ли его менять.

За что отвечает cpu frequency?

Как многим должно быть известно одним из основных параметров любого процессора является его тактовая частота или как ее еще называют операционная частота процессора.

Так вот определяется она двумя показателями – частотой системной шины и множителем.

FSB (cpu frequency) (частота системой шины) x Ratio (множитель) = CPU operating freq (операционной частота центрального процессора)

Так вот cpu frequency это и есть частота системно шины. Также может обозначаться FSB и измеряется в MHz (мегагерцах).

Что такое cpu nb frequency

Параметры, определяющие частоту процессора в BIOS

Системная же шина представляет из себя транспортный коридор, соединяющий между собой процессор и все остальные компоненты компьютера. CPU frequency определяется скорость, с которой осуществляется обмен информацией по данной шине.

Данный параметр изменяется в BIOS некоторых моделей материнских плат при разгоне процессора и других компонентов ПК.

неосознанное изменение значения cpu frequency может привести к нестабильной работе компьютера и даже к невозможности включения.

Если вы случайно изменили cpu frequency и теперь компьютер работает неправильно или не работает вообще, то достаточно сбросить настройки BIOS и значение данного параметра вернется к заводскому.

Правильный разгон AMD FX 8350 по шине и по множителю

Что такое cpu nb frequency

Подробный гайд по разгону процессора AMD FX 8350 на сокете AM3+. Данный разгон можно применить ко всем восьми ядерным процессорам AMD FX: 8300, 8320, 8320E, 8350, 8370.

Разгон FX на материнской плате ASUS был в материале по разгону FX6300.

Разгонять будем по шине и по множителю. Разгоним частоту процессора, оперативной памяти, северного моста North Bridge (NB) и шины Hyper Trance (HT).

Разгон FX 8350 будет проходить на материнской плате Gigabyte GA-970A-DS3P. Но данный процесс вы сможете повторить на любой плате AM3+. Я дам вам информацию где находятся нужные нам настройки на материнских платах других производителей (Gigabyte, MSI, Asus).

Если вам больше по душе видео формат, вы можете посмотреть разгон FX 8350 в видео формате на нашем youtube канале:

Особенности архитектуры Pildriver на которой работают процессоры AMD FX

Разгонять будем ради повышения минимального и среднего FPS в играх, а так же общей производительности процессора в профессиональных приложениях.

Ахиллесовой пятой семейства процессоров FX, является подсистема памяти в виде L3 кэша, не позволяющей процессору загружать все логические потоки, что бы обеспечить их инструкциями.

Разберем подробнее:

На кристалле находятся 4 модуля, каждый из которых содержит 2 ALU блока которые являются основными ядрами и 1 FPU блок, сопроцессор для вещественных чисел, который в свою очередь состоит из двух блоков FPU, по одному на каждый ALU.

Что такое cpu nb frequency

При использовании одного потока, будет задействована производительность только половина FPU блока. И только при использовании 2-х потоков, FPU блок будет использоваться полностью.

Это и есть причина низкой производительности у FX на ядро.

К примеру процессорам intel для использования FPU блока достаточно одного потока. Хотя производительность FPU блока у FX аналогична Sandy Bridge.

В 2019 году AMD выплатила 12 млн долларов за некорректную информацию покупателям процессоров FX за так называемый «неправильный маркетинг».

Хотя по сути, технически, мы имеем 8 ядер, но 8 слабых ядер, которые по производительности аналогичны 4 ядрам у Intel при использовании всех 8 потоков. Но у FX при этом есть преимущества в виде 8 потоков а не 4 как у его прямых конкурентов i5 3570k. И в много поточных задачах он чувствует себя лучше.

Тут мы подходим к подсистеме памяти.

Что бы прокачать данными все 8 логических потока одновременно, скорости L3 кэша и оперативной памяти у данной архитектуры недостаточно.

Нужна высокая пропускная способность оперативной памяти и L3 кэша.

Если мы разгоняем только частоту процессора, мы увеличиваем скорость перехода данных внутри процессора, что затрагивает регистры на ALU и FPU блоках, а так же L1 кэш. Но L3 кэш и оперативная память остаются нетронутыми.

L2 кэш достаточно быстрый, что бы стать узким местом.

А вот L3 кэш который работает на частоте CPU/NB нужно разгонять, путем увеличения частоты северного моста, что бы увеличить пропускную способность кэша.

Поэтому нам нужно разгонять не только частоту ядра, но CPU-NB и оперативную память.

Перейдем к тестовой конфигурации …

Тестовая конфигурация для разгона

Наставления и рекомендации перед разгоном

Базовые показатели системы в биос (из коробки)

Если вы еще ничего не меняли, то по дефолту у нас будут такие значения:

Все тесты будут проходить на максимальных настройках, да это не правильный методика тестирования процессора, но тесты на минимальных настройках никому не интересны. Именно из за этого была взята мощная видео карта.

Если вам интересны показатели разогнанного FX8350 с более доступными видео картами, смотрите по ссылкам: RX 580 с FX 8350, AMD FX 8350 с GTX 1660 Super и FX 8350 + GTX 780 TI.

Тесты будут проводится в разрешении FULL HD, на максимальных пресетах графики.

Давайте посмотрим на что способна такая конфигурация из коробки.

Тесты системы в дефолтном состоянии (до разгона)

Cinebench R20 (дефолтные настройки bios)

Adobe Premiere Pro (дефолтные настройки bios)

Экспорт медиа файла в Adobe Premiere Pro 2020 за 2 минуты 56 секунд.

Aida 64 Cash & Memory Benchmark (дефолтные настройки bios)

Скорость записи в оперативную память составляет 27116 MB/s, скорость чтения 16378 MB/s.

Напомню, это при частоте 1866 MHz, и частоте NB 2200MHz.

The Witcher: Wild Hunt (дефолтные настройки bios)

Максимальные настройки графики:

Shadow Of The Tomb Rider (дефолтные настройки bios)

Максимальные настройки графики:

Battlefield V (дефолтные настройки bios)

Максимальные настройки графики:

Выводы

Видно что самая большая проблема в играх, это низкий FPS в колонке редких событий 1% low. Именно это делает игру на процессорах AMD FX не комфортной.

А проблема кроется в медленной подсистеме памяти, которую мы сейчас будем разгонять. Давайте начнем разгон FX 8350 …

Разгон AMD FX 8350 по множителю

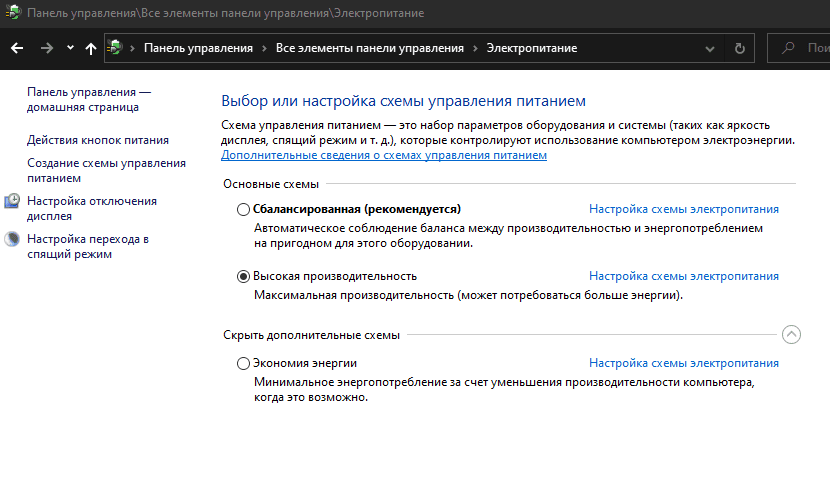

Не забудьте что бы в Windows был включен профиль питания — Высокая производительность, который можно изменить в Панели управления в разделе «Электропитание».

Что такое cpu nb frequency Режим электропитания в Windows 10

Обязательно установите последнюю версию BIOS.

Заходим в биос (Del or F2) 🙂

После разгона процессора, запишите показания частот и вольтажей и верните все в первоначальное состояние, после разгона памяти и северного моста, проделайте ту же операцию. Это мы делаем для того, что бы вам ничего не мешало разгонять отдельно процессор, память и северный мост.

После получения стабильных значений частот и вольтажей для каждого компонента, введите это все в биос. И если все вместе будет работать не стабильно, подгоните значения вольтажей.

После каждого этапа разгона, будут изображения моего биоса с измененными параметрами после разгона. Что бы вам было легче ориентироваться.

Сначала гоним частоту процессора, памяти, северного моста.

Отключение энергосбережения в биосе

Первое что нам нужно сделать при разгоне, это отключить все функции энергосбережения. Данные опции дают снижение производительности и нестабильность при разгоне.

Давайте разберемся за что эти функции отвечают:

Core C6 State — управление состоянием процессора когда в случае его слабой активности отключаются ядра, модули и части кэша, снимая с них питающее напряжение.

APM Master Mode — включает или отключает встроенный в процессор блок управления частотами и потреблением. Эта функция ограничивает максимальные потребления процессора до паспортного уровня TDP в 125W (в случае FX8350), ценой уменьшения производительности. Отключение APM в большинстве случаев ломает работу турбокора.

С1E — отключает ядро от генератора тактовой частоты, не снимая с него напряжение.

Cool’N’Quiet — уменьшает в простое частоту и напряжение ядер.

HPC Mode — при выключенном Cool’N’Quiet в нем нет необходимости. Поскольку он уменьшает возможности Cool’N’Quiet оставляя из всех доступных для переключения частот только минимальную, максимальную и бустовую.

Все эти опции переводим в положение Disabled.

Где искать:

HPC Mode я оставил включенным. Но вы можете смело его выключать.

Разгон частоты процессора (CPU overclocking)

Начнем с разгона процессора.

Наша цель — 4,5 GHz, для этого нужно поднять множитель частоты и подобрать напряжение.

Я разгонял процессор до 4.7 GHz но для таких частот и вольтажей которые понадобятся для стабилизации нужен не только топовый воздушный кулер способный отвести 200W тепла, но и хорошо продуваемый корпус с 4 вентиляторами на 120 мм. Предполагаю что обладатели данного процессора вряд ли покупают кулера которые стоят дороже процессора. Поэтому этот сценарий рассматривать не будем.

В первую очередь, включаем CPU Load Line Calibration:

На платах Gygabyte LLC можно изменить в разделе M.I.T. / ADVANCED VOLTAGE SETTINGS / VCORE LOADLINE CALIBRATION

На материнских платах от Gigabyte LLC можно выставить 3 параметра: Auto, Regular, Extreme,

К примеру на некоторых платах ASUS LLC можно просто включить, переведя в положение Enable.

Что такое cpu nb frequency VCORE LOADLINE CALIBRATION

Где искать:

К примеру на платах ASUS вы можете просто включить LLC, а на платах GIGABYTE нужно выставить один из режимов: normal, extreme и т.д. Режима normal будет достаточно, можно переключить в положение extreme.

LLC (Load Line Calibration) — функция для борьбы с просадками. При разгоне раньше приходилось иметь дело с очень неприятным явлением, известным как просадка напряжения или Vdroop. Vdroop- это падение напряжения на процессоре при увеличении нагрузки. Функция LLC увеличивает напряжение vCore, чтобы компенсировать его просадку при высокой нагрузке.

Изменяем множитель частоты процессора

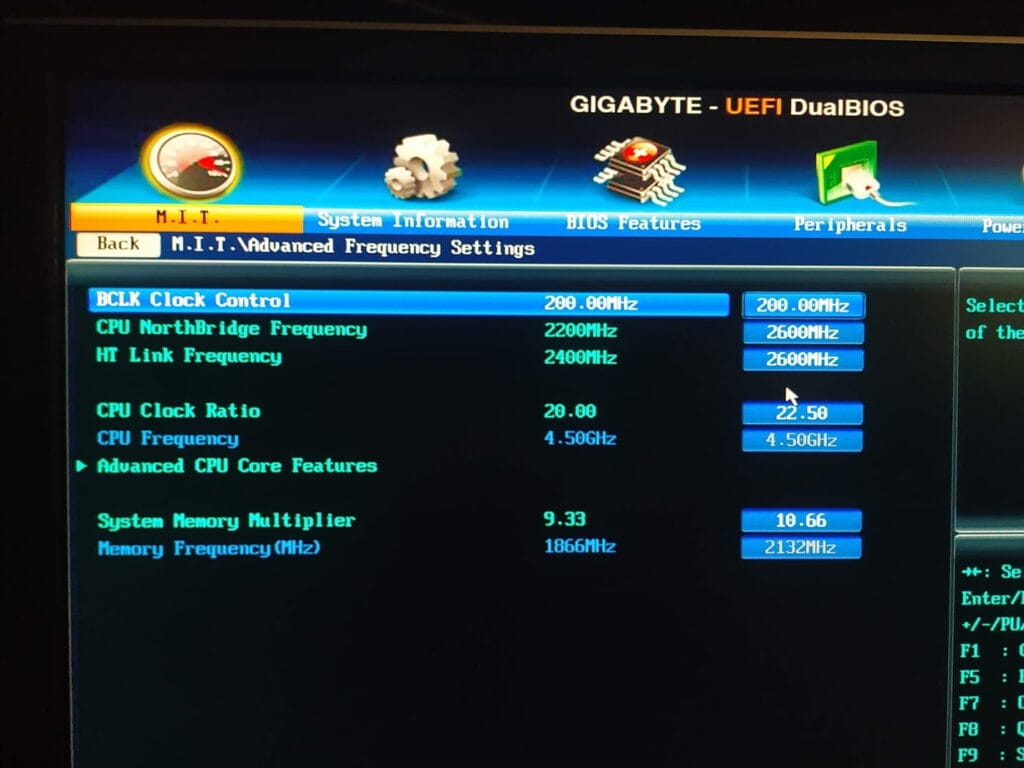

На платах Gygabyte — M.I.T. / ADVANCED FREQUENCY SETTINGS / CPU CLOCK RATIO, у меня это 22.50 что соответствует 4.5 GHz

Где искать:

Подбираем напряжение

В моем случае, я добился стабильной работы процессора на частотах 4.5GHz с напряжением 1.476 вольт.

В такой конфигурации процессор проходит стресс тест AIDA, 3DMark и стабильно работает в играх и монтажных программах. Но учитывайте то, что у меня стоит топовый кулер.

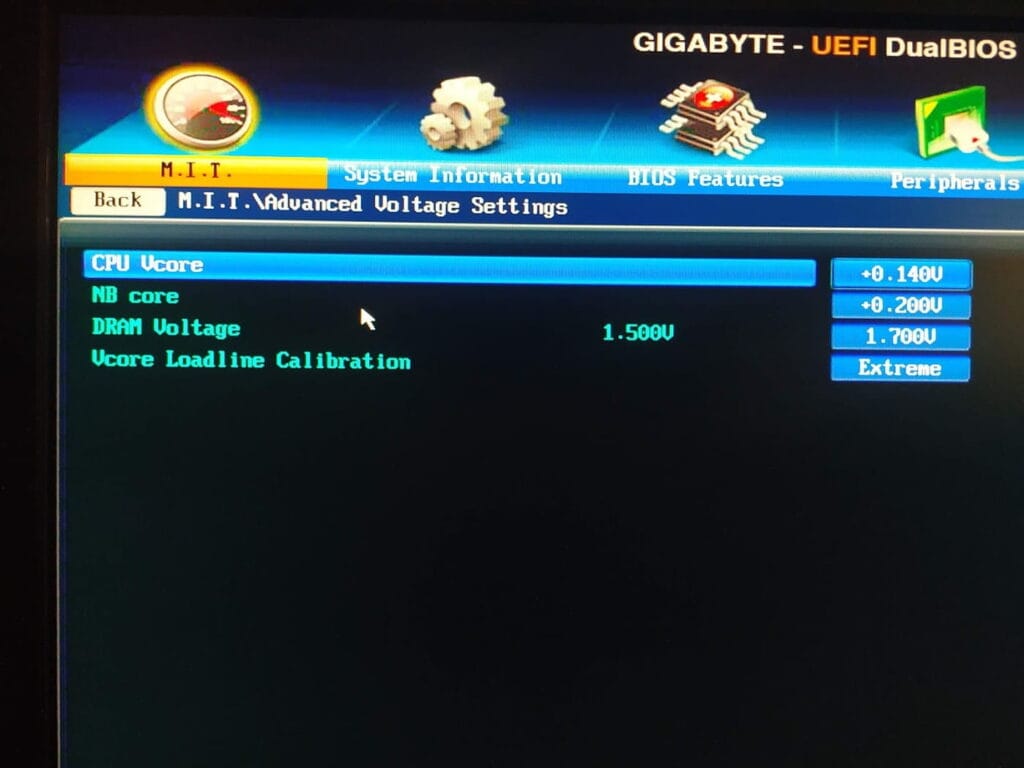

За напряжение отвечает параметр CPU VCORE который находится M.I.T. / ADVANCED VOLTAGE SETTINGS /

На платах MSI и Gigabyte нет возможности сразу ввести необходимое нам значение напряжения а только добавить или отнять от имеющегося VID процессора.

У меня это значения равняется +0.140V.

Где искать:

На платах MSI и GIGABYTE нет возможности сразу ввести необходимое нам значение напряжения, а только добавить или отнять от имеющегося VID процессора. Т.е. добавлять или уменьшать текущий вольтаж на минимальное деление.

При подборе напряжения, нужно найти минимально стабильный вольтаж при котором сохраняется стабильная работа процессора под нагрузкой, понижая или повышая вольтаж на один шаг.

Вы можете поставить вольтаж в районе 1.45 вольт и понижать его пока не добьетесь стабильной работы. Но не стоит поднимать вольтаж выше 1.45 вольт без топового охлаждения. У меня FX8350 работал при напряжении 1.5 вольт на частоте 4.7GHz с топовым охлаждением на этой материнской плате в продуваем корпусе. Все работало отлично.

Обязательно пройдите стресс тест AIDA64 и поиграйте минут 10 в игры. Что бы убедится что все работает стабильно.

Что такое cpu nb frequency

Что такое cpu nb frequency CPU Clock Ration CPU Vcore

После стабилизации частот и напряжения, запишите значения и верните их в дефолтное состояние.

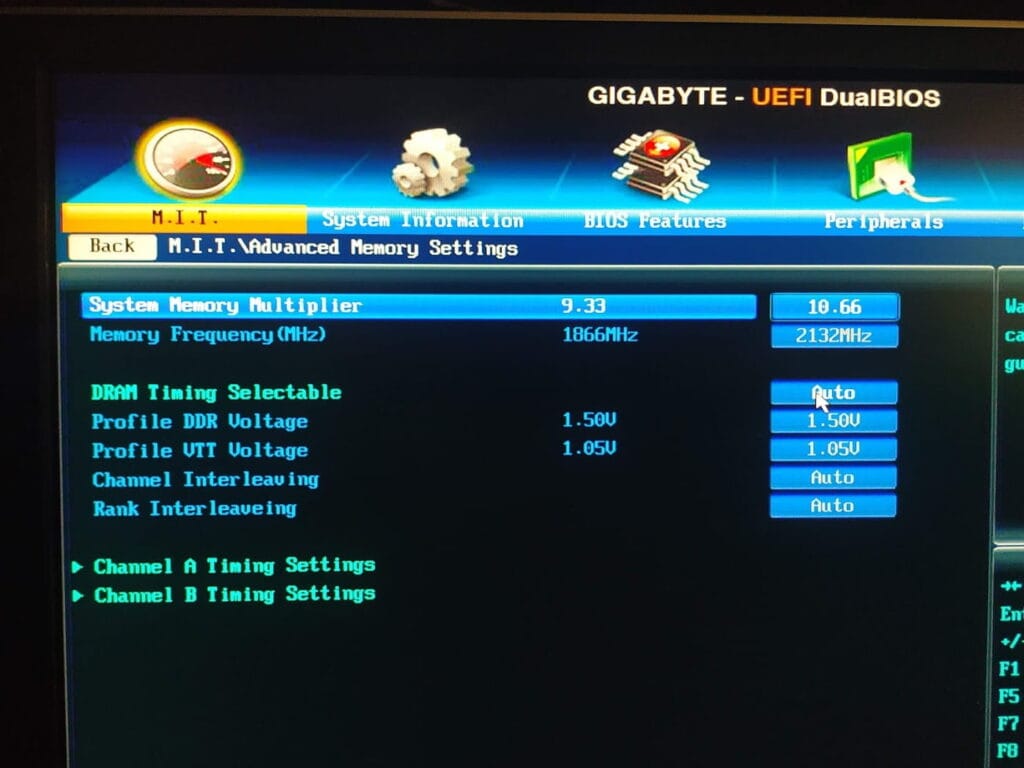

Разгон частоты оперативной памяти (RAM overclocking)

Переходим к разгону оперативной памяти

Разгонять память будем до 2133MHz. Это максимальная частота которую можно взять путем множителя на плате от Gigabyte без разгона по шине.

Вы можете не останавливаться на данной частоте и взять планку в 2300 или выше, если ваш кит позволит это сделать. Тайминги я не трогал.

Вы можете не останавливаться на данной частоте и взять планку в 2300MHz или выше, если ваш кит позволит это сделать. Тайминги я не трогал.

Разгоняем частоту оперативной памяти (без таймингов)

На платах Gigabyte множитель можно изменит в разделе — M.I.T./ ADVANCED MEMORY SETTINGS / SYSTEM MEMORY MULTIPLIER

Где искать:

Подбираем напряжение

Из коробки память работает на напряжении 1.5 вольт.

Стабильной работы памяти получ илось добиться на 1.7 вольт.

Безопасное напряжение памяти для процессоров FX, является значения до 1.8 вольта с радиатором оперативной памяти. Без радиатора, до 1.7 вольта.

На материнской плате ASUS за напряжение отвечает параметр DRAM Voltage подраздела AI Tweaker.

Где искать:

Что такое cpu nb frequency Разгон оперативной памяти. DRAM Frequncy DRAM Voltage

Протестируйте стабильность работ в стресс тесте памяти AIDA 64, либо в играх в течении 5-10 минут.

После стабилизации частот и напряжения, запишите значения и верните их в дефолтное состояние.

Разгон северного моста (CPU NB overclocking)

Переходим к разгону CPU NB

Тут я поделюсь один лайфхаком, который мало кто знает. Это относится непосредственно к нашей модели материнской платы. Во всяком случае это так работает у меня.

Если вы оставите значения BCLK в положении AUTO, которое равняется 200MHz, множители будут работать нестабильно, или вовсе не работать.
НО, если вы поставите значения BCLK ВРУЧНУЮ, на 200MHz то множители будут работать стабильно.

Это сокральное знание убережет ваши нервы. Возможно это работает и на других материнских платах.

Разгоняем частоту северного моста (NB)

На материнских платах Gigabyte частота NB изменяется в разделе M.I.T. / ADVANCED FREQUENCY SETTINGS / CPU NORTHBRIDGE FREQUENCY

Так же изменяем частоту HT Link Speed, и ставим 2400 MHz. Это шина HyperTransport. На тестируемой материнской плате это максимальное значение, если у вас есть возможность, ставьте 2600 или 2800MHz. HyperTransport должен быть на 1 шаг выше NB.

На других платах, частоту NB можно изменить в следующих разделах:

Что такое cpu nb frequency CPU/NB Frequency

Подбираем напряжение

Вольтаж изменяется в разделе M.I.T./ADVANCED VOLTAGE SETTINGS / NB CORE.

На плате Gigabyte вы не можете поставить нужный вольтаж, а только прибавить к имеющемуся. У меня стоит значение +0.200V. Не рекомендуется ставить выше этого значения.

Вольтаж который я ставил на платах ASUS вручную, смотрите в видео по разгону FX6300.

На других материнаских платах это можно сделать:

Что такое cpu nb frequency NB Core

Комплексный разгон всех компонентов

К текущему моменту, вы разогнали отдельно частоты процессора, оперативной памяти и северного моста. У вас есть данные по разгонному потенциалу каждого компонента и вольтажи для их стабилизации.

Следующий шаг, это комплексный разгон всех компонентов выше.

Почему я об этом пишу отдельно? После выставления всех значений в биосе, система может начать работать нестабильно. Несмотря на то, что по отдельности все разогнанные компоненты стабильно работали.

Если такое произойдет, добавьте напряжения туда, где вам кажется его может быть недостаточно. Добавляйте по 1 шагу и снова тестируйте. Либо можете добавить всем компонентам по 1 шагу напряжения, а после получения стабильного результата, убирать с каждого, пока не поймете где не хватает.

Ну что, давайте посмотрим на результат разгона FX 8350?

Результат правильного разгона AMD FX 8350

Cinebench R20

В разгоне процессор набрал 230 баллов в одно потоке, 1480 в много потоке. Что является внушительным результатом.

В одно поточных вычислениях процессор стал лучше на 7.47%, в много потоке на 11.95%.

Adobe Premiere Pro

Экспорт медиа файла в Adobe Premiere Pro 2020 завершился за 2 минуту 39 секунды. Что на 7.11% выше базовой частоты процессора и подсистемы памяти.

Читать:

Как сделать деталь в компасе 3d

Aida 64 Cash & Memory Benchmark

Скорость записи в оперативную память составляет 28913 MB/s, скорость чтения 18163 MB/s.

Это уже при частоте памяти 2133 MHz, и частоте NB 2600MHz. Результаты очень хорошие. Скорость записи выросла на 28.20%, скорость чтения на 17.58%.

The Witcher: Wild Hunt

Максимальные настройки графики:

Отличный результат прироста минимального FPS на 24%.

Shadow Of The Tomb Rider

Максимальные настройки графики:

Внушительный прирост. Единственное что практически никак не отреагировало на разгон, это 1% Low на максимальных настройках. Но средний FPS подрос на 10%. Опять таки, это максимальные настройки и тут мы упираемся в возможности видео карты GTX 1060 3Gb.

Battlefield V

Максимальные настройки графики:

В процентном соотношении игра Battlefield V показал хороший прирост производительности, но только на минимальных настройках. На максимальных настройках графики, мы упераемся в возможности нашей видео карты.

Разгон AMD FX 8350 по шине

Разгон по опорной шине (обязательно просмотрите разгон по множителю прежде чем начинать разгон по шине).

До этого мы изменяли множители частоты процессора и оперативной памяти. Подбирая под них напряжение, при этом частота опорной шины BCLK у нас равнялась 200 MHz, если помните мы его переключили с положения AUTO на 200. Что в целом одно и то же.

Частота опорной шины равна 200 MHz на всех платах с сокетом AM3+.

Частоту опорной шины можно изменить на платах Gigabyte в разделе M.I.T. / Advanced Frequency Settings / BCLK CLOCK CONTROL

А вот частоты северного моста и HT мы ставили вручную при этом плата сама меняла значения множителя.

Зачем это нужно. Не на всех платах разгон по множителям работает корректно.

Первый этап идентичный разгону по множителю, выключаем все функции энергосбережения и включаем LLC.

Теперь при разгоне FX 8350 по шине, нам нужно изменять частоту опорной шины BCLK, которая будет влиять на частоты всех зависимых от нее показателей.

К примеру, возьмем дефолтные значения моей материнской платы и посмотрим какие там множители и что мы сможем получить при увеличении частоты BCLK скажем на 20.

Вот такие значения мы имеем по умолчанию. Как посчитать значения множителей? Делим частоту на значение BCLK и получаем множитель.

Если мы подними опорную шину на 20 MHz, мы получим такие значения частот:

Далее так же по очереди разгоняем все компоненты системы.

Поднимаем шину до 220, корректируем множителями показатели частот тех компонентов которые мы не хотим пока поднимать.

К примеру мы гоним частоту NB и HT:

Подняв частоту BCLK до 220 мы имеем частоту NB 2440, HT — 2640, но у нас так же поднялась частота для процессора и оперативной памяти.

Понижаем множитель процессора до 18.5, частата будет равноа 4070MHz, множетель частоты оперативной памяти ставим 7, частота будет равна 1680. Теперь ни процессор, ни оперативная память не будут мешать нам разгонять NB.

Остается только подобрать напряжение для северного моста. Где и как это делать, смотрите разгон по множителю.

После того как подберете напряжение для NB, приступайте к разгону оперативной памяти и процессора, поднимая множители и подбирая напряжение. Множители на памяти и процессоре должны работать на всех материнских платах.

На некоторых платах это могут быть готовые профили XMP.

В этом нет ничего сложного, если вы уловили суть этого процесса.

Что и где изменять, все то же самое, что и при разгоне по множителю, только значения BCLK будет равно не 200 а тому которое вы укажите. И пересчет делаете на него с учетом ваших множителей. В примере выше я показал как это работает.

Что такое cpu nb frequency Разгон FX 8350 по шине

Проблемы при загоне FX 8350 по шине

На моей материнской плате любые значения опорной шины выше 220 приводят к сбросу настроек биоса. Даже если скидывать частоты до дефолтных или поднимать напряжения с запасом на все компоненты.

По этой причине, разгон по множителям для меня более интересен. И я использовал именно его для разгона и работы на этом процессоре.

Но даже при таком ограниченном разгоне, я добился неплохих результатов. Единственное что не погналось до заветных частот, это частота северного моста.

Вот собственно и все что хотелось рассказать… На этом тему разгону процессоров серии FX считаю раскрытой и завершенной.

Подводим итоги разгона FX

Разгонный потенциал процессора FX 8350 впечатляет. Нам удалось получить прирост от 10 до 30%.

Самый большой буст при разгоне дает как раз подсистема памяти, а не повышения частот ядер.

Надеюсь данный гайд помог вам при разгоне FX 8350 и вы смогли еще продлить жизнь старенькому, но еще актуальному процессору.

What Is NB Frequency? [Basics, Changing How-to & More]

The CPU is analogous to the human brain. You would find many features similar to it, and yet get amazed by the wide array of features. One of such parts is the North Bridge or host bridge. It is one of the core chips within the architecture that is directly connected to the CPU, and aids in all high-performance activities.

Along with this, it is also pivotal for setting the communications between CPU, RAM, PCI-E, and South Bridge. If you are a gamer and want to know other magic, then this is the component that decides the extent to which your CPU or GPU can be overclocked! Interesting, isn’t it?

Therefore, as a responsible user, you should enter into its basics, and know the role of its frequency in everyday activities. Read on to get the answer to ‘What is NB Frequency?’

What Is NB Frequency? The Definition

What Does NB Frequency Mean?

North Bridge Frequency, popularly called NB Frequency is the baseline used for defining the clock speed or running frequency of the processor. The value, generally expressed in MHz means that the processor would perform that many million clock cycles every second. These cycles run from alternating peak to low voltage, and have clock transfer along the edges.

Where Does NB Frequency Show Up?

If you are interested to know the NB frequency of your computer, then download CPU-Z. It can show other parameters along with CPU-Z NB frequency, like RAM speed, memory allocation, etc. The values keep changing as you overclock the system, and therefore you gain the independence to track real-time values of such critical parameters.

How is NB Frequency Determined?

The calculation of NB frequency is not an easy nut to crack. It is influenced by multiple frequencies and multipliers and hence keeps changing with the real-time in the system. But, if you are looking for a general formula, then refer below:

NB Frequency= NB Multiplier * Front Side Bus

As the North Bridge is connected to the CPU through Front Side Bus, it is a critical parameter in the calculation.

Examples with Explanation

In the modern-day processors, starting from AMD Athlon 64, you can see the concept of the integrated memory controller and Hyper Transport Bus. As a result, from the BIOS setting, you can check the NB frequency.

Just go to Advanced Clock Calibration?CPU North Bridge Frequency?Enter. Based on the multiplier value, you can find the frequency value, and then decide ways of overclocking or enhancing the same.

Along with the value, you can also check the NB Voltage Control, which can show the voltage and power dissipation settings for the particular chip.

What Should my NB Frequency be?

To understand the ideal value of NB Frequency, you should have a good idea of double data rate (DDR). It is the condition when the data is transferred on both the rise and dip in the clock signals and thus the transmission rate gets doubled. It has a minimum clock speed of 200 MHz.

Now, when it comes to NB Frequency, the value should ideally be triple or more than the RAM speed defined with DDR. Therefore, the value keeps changing with real-case scenarios, but the base formula of NB frequency and RAM stays the same.

In another way round, NB Frequency is also related to Hyper Transport. The relationship is directly proportional, and can hence showcase some enhancement in the performance of the system. The HT/NB combination coupled with the bus speeds controls the I/O, connection of PCI to RAM, cores to the cache, and many more. (Refer to a similar article- What is PCI latency timer?)

How to Change NB Frequency?

You can either increase or decrease the NB frequency as per the performance requirements of the system. The next section details the steps to increase and decrease the values.

How to Increase NB Frequency?

You may need to increase the NB frequency of the CPU to enhance the overall performance, and take better advantage of overclocking the CPU. It may increase the NB voltage and power dissipation, but a robust cooling system can handle those fluctuations.

Enter the system BIOS by restarting the same.
Go to advanced frequency settings, and alter the field of CPU Clock Ratio.
This value multiplied by 100 gives the increased frequency, and you can stop seeing the fluctuations in the value as in the case of the default state.
Next, go for Host Clock Value and go above the default value. This is one of the primary reasons for which the NB frequency increases.
Then, go for changing the voltage settings to allow the CPU to work at a greater speed. You can calibrate three major values- VCORE SOC, CPU VDD18, and CPU VDDP.
Finally, optimize the memory settings by selecting the XMP option. It would also change the DRAM frequency to bring it at par with NB frequency.

How to Decrease NB Frequency?

If you see that the system is getting overheated, or you may not need the high-performance requirements, then decreasing NB frequency is the best alternative for you.

Just like increasing NB frequency, follow the given steps to lower the same:

Go to System BIOS.
Move to Advanced Frequency Settings?CPU Clock Ratio.
Bring the value to the default one as defined by the manufacturer.
Then go to Host Clock Value and reset the same to the default settings. Therefore, the NB frequency also comes down by one step.
Finally, change the voltage and memory settings to go back to the original values.

Thus, with the BIOS, you can easily play around with other values beyond NB frequency.

Is NB Frequency RAM Speed?

No, the NB frequency is not always the same as that of RAM speed, or to be more precise DRAM speed. If you go by CPU-Z settings, you would find NB frequency higher than DRAM frequency. But, when it comes to effective speed, it would be twice the DRAM frequency displayed.

It is because modern-day systems are based out of DDR, and they have a double transmission rate. And when you change the DRAM frequency during overclocking, the effect is also observed on NB frequency.

You can also compare NB Frequency with Uncore Frequency. The latter is the frequency of working for the non-core components of the CPU, like cache, memory controller, etc. Also known as Ringbus frequency, it provides additional support to the CPU performance and comes to use to change the advanced chip settings.

When the comparison of Uncore frequency vs NB frequency is done, the values come within the desired range. It is recorded within 1.2-2.4 GHz. Therefore, the former helps in giving a good indication of the latter, and how does overclocking one impacts the value of the other.

Why is my NB Frequency Low?

There will be cases when you would find NB frequency to be low. The following can be the top reasons contributing towards it:

While overclocking the system, you might have forgotten to change the power settings or NB voltage settings. As a result, even though the value is increased, the heat dissipation would be quite high and contributing towards lagging in the system. So, always remember to change these settings also while playing with the values of NB frequency.
You may not have adjusted the host clock value properly or within the specifics mentioned by the manufacturer. So, there are high chances of inefficiency observed in the NB performance, and you may witness some low values in it.
In the rarest of the rare cases, there may be some bug in CPU-Z showing wrong interpretation of the values. So, in such cases also you may find the frequency lying in the lower range. Troubleshooting is the best option in such cases.

Look out for either of the cases, and you are sure to find your answer.

CPU-Z NB Frequency Not Showing- What to Do?

Sometimes, you may face the issue of seeing CPU-Z NB Frequency while using the open-source. The following are some of the plausible reasons:

If you are using the dual-mode in the chipset of your CPU, CPU-Z might be having some issues in reading the values. It depends on the RAM configuration in both of the sticks, and you may need to tweak the values in case of a mismatch. Refer to the details mentioned in the manufacturer’s manual for a better idea of the troubleshooting techniques.
CPU-Z might be bugged and needs immediate attention or expert help. Refer the support websites to resolve at a priority.
You can also check the BIOS to confirm if the values are printed over there. It is directly connected to your chip configuration, and can also help in finding ways to troubleshoot the problem.
In some cases, you can right-click on CPU-Z and select ‘Run as administrator. Then go to the required tab and you can find the values.

What is the NB frequency multiplier?

Answer: NB frequency multiplier is the circuital component that sets the ratio of the internal clock rate to the external one. Based on every external clock cycle, the number of internal cycles set in the multiplier would be completed.

The frequency is calculated by multiplying the value with Front Bus.

What does increasing NB frequency do?

Answer: Increasing the NB frequency can help in improvising the performance of the system, particularly when you are involved in activities like gaming. Just set the right parameters during overclocking, and you may get the desired performance without overheating issues.

Why NB frequency is low?

Answer: There can be different reasons for it. Some of the probable ones include the power settings not being put at appropriate values, the host clock ratio not changed, and many more. Refer to the article to get more details.

Is NB frequency 1600mhz good?

Answer: It depends upon your RAM configuration. If it is based on DDR, then the effective speed would be double the frequency and so you would find decent performance in the system.

Final Words

On an ending note, we would conclude by highlighting the importance of having the right NB frequency. The values have an indirect hit on the performance, and also get affected while overclocking the system. So, keep the parameters in the right order to get the desired output. Refer to our article in case of any concerns, or seek expert help to diagnose issues going beyond your expertise.

Keep referring to our website for more of such articles, like ‘Clock speed vs cores for gaming,’ ‘What is CPUTIN?’ and many more. Till then, happy reading and stay safe.
