Как в автокаде обвести контур

А вы пробовали: Эффективное создание контуров

Автор:

Можно легко создавать замкнутые полилинии, ограничивающие внутренние или наружные наборы геометрических объектов. Обычно они используются в следующих случаях:

• создание плана фундамента на основании плана этажа жилого дома;
• расчет площади и периметра замкнутой области, например на чертеже PLAT MAP;
• использование полилиний с целью создания сложных объектов области для логических операций с 2D-объектами и извлечение 2D-центроида, моментов инерции и других 2D-данных;
• создание контура полилинии контура для 3D-операций, например выдавливания, сдвига и вращения.

Демонстрация с отдельными рекомендациями

Целью следующих действий является создание замкнутых полилиний на основе области, ограниченной смежными или перекрывающимися объектами.

Создайте геометрию, как показано на изображении ниже.

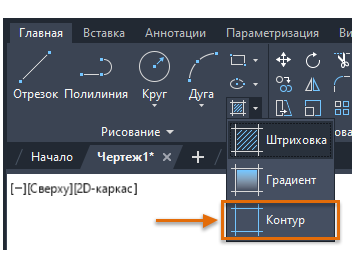

Откроется диалоговое окно «Создание контура» с несколькими вариантами. В большинстве случаев настройки по умолчанию будут оптимальным вариантом выбора. Убедитесь, что в качестве типа объекта задана полилиния.

Будут созданы две отдельные замкнутые полилинии.

Ограничение набора объектов с помощью замкнутой полилинии

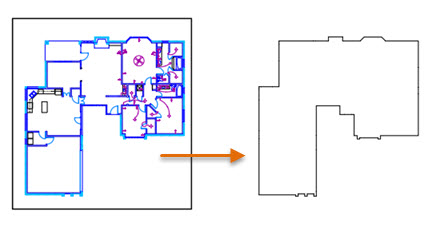

Далее необходимо использовать один метод для создания замкнутой полилинии вокруг набора объектов. Например, план фундамента для этого жилого дома создан путем нанесения прямоугольника вокруг плана этажа при помощи команды «Контур» и последующего удаления всех ненужных объектов геометрии.

Этот же метод можно использовать для создания одной замкнутой полилинии вокруг компонента механического оборудования или составной карты.

Создайте большой прямоугольник вокруг всех объектов.

Простое удаление ненужных контуров

Можно просто удалить ненужные объекты при помощи инструментов «Изолировать» и «Отключить изоляцию» на панели «Слои» (им соответствуют команды СЛОЙОТД и СЛОЙОТДОТМ). Ненужные объекты появляются из-за независимых областей на чертеже, которые называются островками.

Вот как это делается.

На ленте выберите инструмент «Изолировать» (вкладка «Главная», панель «Слои»). Можно также ввести в командной строке команду СЛОЙОТД.

При этом будут отключены все слои, кроме выбранных.

На чертеже будут отключены все слои, кроме слоя «00 Контур».

Состояние отображения всех слоев восстанавливается.

Функция «Контур» предоставляет мощные возможности для быстрого и эффективного создания контуров и профилей на чертеже в различных областях применения.

Обсуждение и обмен с другими пользователями

Статьи «А вы пробовали. » помогут открыть для себя новые методы работы с AutoCAD, эти идеи можно обсуждать с коллегами, а также обмениваться ими в сопутствующих публикациях на форуме AutoCAD.

Создание полилинии из объектов (команда КОНТУР)

Уверен не раз случалось так, что нужно измерить площадь объекта, а он создан из множества отрезков. И нужно либо соединять объекты, либо пытаться штриховать область внутри…
В автокаде есть специальная команда для быстрого получения полилинии: КОНТУР.
Допустим у нас есть вот такая абстрактная фигура, представляющая собой 6 отрезков и один дуговой элемент.

В командной строке вбиваем команду КОНТУР. Откроется окно «Создание контура».

Нажмите на кнопку «Указание точек» и кликните в центре фигуры. Программа автоматически создаст поллинию.
Если установлена галочка для параметра «Решение островков», то для фигур, находящихся внутри области исходного объекта, также будут созданы полилинии.
Если параметр выключен, программа ругнётся, что область должна быть полностью замкнута.
Для наглядности добавил прямоугольник внутри нашей фигуры.

В этом случае сначала нужно выбрать все внутренние элементы (в нашем случае прямоугольник), а затем внешние.
Также можно выбрать тип объекта: полилинию или область.
Важное замечание: контур можно создать только из фигур, состоящих из отрезков, полилиний и дуг. Если присутствуют сплайны и эллипсы возможно создать только область.
