Как проверить южный мост?
Одной из частых поломок современных компьютеров является выход из строя южного моста. Если греется южный мост в дежурном режиме, отказали один или все USB порты — это главные симптомы его выхода из строя. Сегодня мы покажем быстрый способ, как проверить южный мост на материнской плате.
Как проверить южный мост?
В большинстве случаев для предварительной диагностики достаточно проверить, не коротят ли USB Data выводы на массу материнки. Для наглядности мы покажем на материнке Gigabyte G31M-ES2C, как произвести такую нехитрую проверку. Нам понадобиться всего лишь обычный мультиметр.
Для этого необходимо мультиметр поставить в режим прозвонки и поочередно проверять Data выводы каждого USB порта.
Проверять нужно не только порты, которые выходят на заднюю панель, но и разъемы к которым подключаются USB с передней панели, с них и начнем. Для удобства ниже указана распиновка USB на материнке (в таком разъеме находится два USB порта).
Один щуп мультиметра устанавливаем на массу материнки, вторым щупом поочередно касаемся контактов Data + и Data – каждого порта. Показания мультиметра на разных портах не должны сильно отличаться.
Проверяем разъем F_ USB1.
Как видим, F_ USB1 имеет нормальные показания.
Проверим F_ USB2.
Тут все очевидно, оба USB порта на F_ USB2 коротят на массу.
Вывод очевиден южный мост вышел из строя. Замена южного моста вещь недешевая, в домашних условиях ее не произвести, в данном случае ремонт такой материнской платы не целесообразный.
Из-за чего сгорает южный мост?
Тут причин может быть масса, начиная от банального перегрева из-за непродуманной или неправильно собранной системы охлаждения, заканчивая низкокачественными китайскими кабелями телефонов или флешками. Также виновником может стать блок питания, который вышел из строя.
Южный и северный мост на материнской плате
Работа различных узлов персонального компьютера (ПК) обеспечивается при помощи специальных схем управления. Современный уровень развития миниатюризации компонентов позволяет объединять подобные схемы управления в одном изделии микросхемотехники, называемой чипом.
Таких чипов на материнской плате (МП) может быть несколько; их называют мостами, по аналогии с транспортной функцией мостов. Традиционно, чип, работающий с быстродействующими компонентами ПК, называют северный мост (СМ), а все остальные компоненты подключаются к южному мосту (ЮМ).
В этой статье мы рассмотрим, что такое северный и южный мосты, какую роль они играют в работе ПК, где они находятся и как проводить их диагностику.
За что отвечают мосты на материнской плате
Этим устройствам отводится своя собственная роль в обеспечение работы тех или иных узлов ПК, рассмотрим, что выполняет каждый из них.
Северный
Ответ на вопрос, что такое северный мост на материнской плате, по сути это и есть ответ, какая у нас материнская плата. Основные функции материнки заложены именно в нём. Он обеспечивает обмен данными между процессором и памятью, а также быстродействующими внешними устройствами, подключёнными к шинам PCI и PCI-E.
Функции северного моста на материнской плате ноутбука аналогичны его функция на плате ПК, с той лишь разницей, что в него может быть встроена и видеокарта ноутбука.
Южный
Функции ЮМ заключаются в обеспечении правильной работы всех остальных устройств, входящих в состав ПК, или подключаемых к нему. К таковым относят:
- USB-устройства;
- жесткие диски;
- различные накопители информации;
- устройства ввода и вывода;
- звуковые платы;
- и т.д.
Где находятся
Эти устройства находятся рядом с местами расположения тех компонентов, обеспечением работы которых они занимаются. В том месте, где находится ЦП, находится и северный мост, где находится периферия – южный.
Южный мост
ЮМ располагается в правой нижней части материнской платы, как можно ближе к разъёмам SATA, USB и местам подключения другой периферии.
Северный мост
Северный мост на материнской плате располагается в её верхней части, как можно ближе к процессору и схеме его питания.
Важно! Около 10 лет назад почти все функции СМ были перемещены в процессор. Все современные процессоры имеют встроенный контроллер доступа к памяти и формирователь системной шины. Необходимость в специальном чипсете, вынесенном в отдельную микросхему на МП, отпала сама собой.
Проверка южного моста
Полная диагностика ЮМ достаточно сложна и требует применения специального оборудования, однако предварительную диагностику можно провести и в «домашних» условиях.
Рассмотрим, как проверить ЮМ, используя минимум подручных средств. В качестве такого средства можно использовать обычный китайский мультиметр. Наиболее частой причиной выхода из строя ЮМ является выгорание цепей питания, при которых сигнал питания оказывается «закорочен» на общий провод.
Проверить это можно, измерив сопротивление цепей питания, выходящих из ЮМ. Сделать это лучше всего на разъёмах USB. Переводим мультиметр в режим измерения сопротивления и измеряем сопротивление между 1-й и 7-й, а также между 2-й и 8-й ножками разъёма USB. Эти ножки всегда подписаны, так что проблем быть не должно.
Если ЮМ в порядке, сопротивление должно быть порядка нескольких сотен Ом, если оно существенно меньше (единицы Ом или вообще – 0), значит ЮМ вышел из строя.
Проверка северного моста
Любая неисправность СМ критична для работы ПК, поэтому его диагностика элементарна: если компьютер запустился и начал загружаться, то СМ работает, в противном случае – нет. Естественно, остальные комплектующие (процессор, память, видеокарта и т.д.) должны быть гарантировано исправны, чтобы не принять их неисправность за ложную неисправность СМ.
Почему греются мосты и что делать
Любые полупроводниковые компоненты греются от превышения нормального значения протекающего через них тока. Это может быть обусловлено увеличением числа подключённых устройств, использованием как программных, так и аппаратных средств разгона, плохими условиями вентиляции корпуса и т.д.
Отдельно следует поговорить об аварийных ситуациях. Например, превышениях нагрузки из-за неправильного подключения внешних устройств (слишком большое потребление мощности по портам SATA или USB, короткие замыкания в этих портах, ошибки подключения и т.д.). В случае
возникновения такой ситуации счёт времени идёт на минуты, а часто и на секунды. Поэтому их лучше просто не допускать.
Греется южный мост
Такая ситуация возникает достаточно часто, поскольку именно ЮМ отвечает за работу всей периферии, мало того, в отличие от северного, к которому подключены только процессор, шина и память, к южному подключено всё остальное.
Лучший способ снизить температуру ЮМ – это уменьшить нагрузку на него, отключив дополнительные устройства, например, от шины USB. Однако, если в задачи ПК входит работа с большим количеством периферии, делать этого, естественно, нельзя.
Поэтому придётся искать другое решение. Самое простое – заменить радиатор, находящийся на ЮМ (а иногда, и не заменить, а установить, поскольку малое тепловыделение на ЮМ зачастую вообще не требует радиатора).
Для этой цели необходимо найти радиатор подходящих габаритов и установить его на микросхему ЮМ при помощи термоклея.
Внимание! Использования термопасты, как в случае с процессором или видеокартой недостаточно, поскольку в механизме крепления системы охлаждения мостов отсутствуют клипсы, а склеивающих свойств пасты для удержания массы радиатора недостаточно.
Греется северный мост
Очень часто приходится читать на форумах и в соц. сетях: «Помогите! Сильно греется северный мост, что делать?». Ответ на этот вопрос очень прост: в 90% случаев ничего не надо делать. Для СМ работать при повышенных температурах – это норма.
Другое дело, когда температура повышается настолько, что это приводит к срабатыванию внутренней защиты и отключению моста, а с ним и всего ПК.
Решение в данной ситуации может быть только одно: улучшить систему охлаждения моста. Сделать это можно двумя способами: переделав пассивную систему охлаждения или установив активную.
Переделка пассивной системы охлаждения заключается в смене радиатора на более массивный или имеющий большую площадь рассеивания. Эта разница заметна даже визуально. Старый радиатор следует отделить от чипсета, удалить остатки соединительного состава и с помощью термоклея приклеить новый радиатор.
Если же заменить радиатор на кулер (связку радиатор-вентилятор), то можно существенно уменьшить температуру микросхемы. Для этой цели можно использовать любой кулер с диаметром вентилятора от 30 до 60 мм.
Греется южный мост на материнской плате
Одной из частых поломок современных компьютеров является выход из строя южного моста. Если греется южный мост в дежурном режиме, отказали один или все USB порты — это главные симптомы его выхода из строя. Сегодня мы покажем быстрый способ, как проверить южный мост на материнской плате.
В большинстве случаев для предварительной диагностики достаточно проверить, не коротят ли USB Data выводы на массу материнки. Для наглядности мы покажем на материнке Gigabyte G31M-ES2C, как произвести такую нехитрую проверку. Нам понадобиться всего лишь обычный мультиметр.
Для этого необходимо мультиметр поставить в режим прозвонки и поочередно проверять Data выводы каждого USB порта.
Проверять нужно не только порты, которые выходят на заднюю панель, но и разъемы к которым подключаются USB с передней панели, с них и начнем. Для удобства ниже указана распиновка USB на материнке (в таком разъеме находится два USB порта).
Один щуп мультиметра устанавливаем на массу материнки, вторым щупом поочередно касаемся контактов Data + и Data – каждого порта. Показания мультиметра на разных портах не должны сильно отличаться.
Проверяем разъем F_ USB1.
Как видим, F_ USB1 имеет нормальные показания.
Проверим F_ USB2.
Тут все очевидно, оба USB порта на F_ USB2 коротят на массу.
Вывод очевиден южный мост вышел из строя. Замена южного моста вещь недешевая, в домашних условиях ее не произвести, в данном случае ремонт такой материнской платы не целесообразный.
Из-за чего сгорает южный мост?
Тут причин может быть масса, начиная от банального перегрева из-за непродуманной или неправильно собранной системы охлаждения, заканчивая низкокачественными китайскими кабелями телефонов или флешками. Также виновником может стать блок питания, который вышел из строя.
comments powered by HyperComments
Как проверить — сгорел ли Южный Мост Intel?
Рис.1 Выводы USB Data
На подавляющем большинстве плат от Gigabyte при подаче дежурного питания южный мост начинает раскаляться за 5-30 секунд. Если же в дежурном режиме мост холодный, но сразу после включения начинает сильно греться, это указывает на неисправность формирователя питания моста 1,5В. Для плат ASUS это каскадный стабилизатор, выполненный на двух полевых транзисторах (3,3—>2,4—>1,5), а на платах Gigabyte один-два парралельно включённых транзистора (у простых плат 3,3—>1,5, у более навороченых 2,5—>1,5, при этом 2,5 В формируется ШИМ-преобразователем). Сам же мост в большинстве случаев остается жив.
В самом простом случае при неисправном южном мосте POST-индикатор показывает код 25 для Award BIOS и D0-D4 или DD для AMI BIOS.
В 99% случаев один и более USB Data выводов коротят на «землю», что легко можно проверить прозвонив их. На фото красным обведены все выводы USB Data для платы Gigabyte 8IPE1000 rev.3.1, которые нужно прозвонить.
Самые труднодиагностируемые случаи, это когда USB Data не коротит на землю, дежурные напряжения не просажены и мост не раскаляется даже после запуска платы. Но таких случаев было всего два за мою практику и это скорее исключение, а пришли к выводу о неисправности моста (замена это подтвердила) после замены мультика, пропайки сокета и прошивки BIOSа.
По нашей статистике в 60% случаев виноват китайский DATA-кабель для сотовых телефонов. Еще 30% приходится на USB Flash Drive и 10% на остальные USB устройства. Однако, были случаи, когда USB устройства не использовались на плате, но мост сгорал, сам по себе! Для профилактики, при активном использовании DATA-кабелей сотовых, рекомендуется устанавливать дополнительный PCI-USB контроллер.
Как проверить южный мост?
Одной из частых поломок современных компьютеров является выход из строя южного моста. Если греется южный мост в дежурном режиме, отказали один или все USB порты – это главные симптомы его выхода из строя. Сегодня мы покажем быстрый способ, как проверить южный мост на материнской плате.
В большинстве случаев для предварительной диагностики достаточно проверить, не коротят ли USB Data выводы на массу материнки. Для наглядности мы покажем на материнке Gigabyte G31M-ES2C, как произвести такую нехитрую проверку. Нам понадобиться всего лишь обычный мультиметр.
Для этого необходимо мультиметр поставить в режим прозвонки и поочередно проверять Data выводы каждого USB порта.
Проверять нужно не только порты, которые выходят на заднюю панель, но и разъемы к которым подключаются USB с передней панели, с них и начнем. Для удобства ниже указана распиновка USB на материнке (в таком разъеме находится два USB порта).
Один щуп мультиметра устанавливаем на массу материнки, вторым щупом поочередно касаемся контактов Data + и Data – каждого порта. Показания мультиметра на разных портах не должны сильно отличаться.
Проверяем разъем F_ USB1.
Как видим, F_ USB1 имеет нормальные показания.
Проверим F_ USB2.
Тут все очевидно, оба USB порта на F_ USB2 коротят на массу.
Вывод очевиден южный мост вышел из строя. Замена южного моста вещь недешевая, в домашних условиях ее не произвести, в данном случае ремонт такой материнской платы не целесообразный.
Из-за чего сгорает южный мост?
Тут причин может быть масса, начиная от банального перегрева из-за непродуманной или неправильно собранной системы охлаждения, заканчивая низкокачественными китайскими кабелями телефонов или флешками. Также виновником может стать блок питания, который вышел из строя.
comments powered by HyperComments
Южный и северный мост на материнской плате
Материнская плата компьютера технически сложное устройство, заслуживающее пристального внимания. Она обеспечивает взаимосвязь всех наиболее важных компонентов любого компьютера, таких как центральный процессор, оперативная память, видеоподсистема. Конструктив любой из системных плат основан на чипсете, который формируется из северного и южного мостов. О том, за что отвечает северный мост на материнской плате, за что отвечает южный мост и где они находятся – далее.
За что отвечает северный мост
Для начала разберемся — что такое северный мост на материнской плате? Северный мост представляет собой контроллер, координирующий работу наиболее активных и энергоемких компонентов, таких как – процессор, оперативная память и встроенная графика. Не трудно догадаться, что возложенные на него обязанности влекут за собой повышенный нагрев, вследствие чего данный контроллер имеет собственную систему охлаждения. Чаще всего она бывает пассивного типа, но встречаются экземпляры и с активной системой охлаждения.
Где находится северный мост на материнской плате
Если посмотреть на материнскую плату, то северный мост находится в верхней ее половине, ближе к центральному процессору. Данное местоположение выбрано не зря. Во-первых, тут находятся все устройства, управление которыми возложено на этот контроллер. Во-вторых, активная система охлаждения центрального процессора частично участвует и в его охлаждении. Этот технический прием можно увидеть невооруженным глазом, где присутствует пассивная система охлаждения контроллера. Если внимательно посмотреть, то будет видно, что данный контроллер расположен так, что его радиатор находится в зоне прохождения охлажденного воздуха, нагнетаемого кулером центрального процессора.
За что отвечает южный мост материнской платы
Южный мост координирует, так называемые, «медленные операции», список которых внушительный. В частности, под его управлением находятся система энергосбережения, системные часы, BIOS, интерфейсы IDE, SATA, USB, LAN, Embeded Audio и т.п. Располагается южный контроллер в нижней части материнской платы и бывает не оборудован системой охлаждения. Это конструктивная особенность зачастую становится причиной его перегрева и, в конечном итоге, выхода из строя всей материнской платы.
В нормально функционирующем компьютере температура южного моста ниже на 30 °C, чем у его северного собрата. Поэтому поводов для волнений обычно нет. Причины его перегрева, ведущие к фатальному исходу, могут быть разные — плохой контакт чипа с материнской платой, короткое замыкание в USB разъеме или статический разряд, передаваемый по интерфейсу USB.
Как проверить мосты на материнской плате?
Срочно спасайте!)) Один человек, мне сказал, что на материнке сгорели (или по пути в мир иной) мосты. Как можно это проверить, имея только прямые руки), желание и мультиметр? Из железа только 2 блока питания, эта самая материнка, 3 видеокарты (одна из них 100% рабочая, на ней когда-то эта система запускалась) и процессор да оператива к ней.
Кстати, плата старая, на ней есть всякие LPT и COM разъемы, помимо USB, так что, на них (может быть) можно понаблюдать на них какие-то диагностические сигналы
- Вопрос задан более года назад
- 3799 просмотров
Подписаться 1 Комментировать Пригласить эксперта
- хм.. ну северный мост это слоты под ddr. память не видит — северный мост в ауте. так же северный мост рулит слотом видеокарты. южный мост рулит всем остальным — слоты pci, разъемы на материнке тип всяких ide, sata, usb, lan, audio Нравится 2 2 комментария
- Что за мать? Отключите от материнки всю периферию, видео и память за исключение процессора, подключите спикер. Проверьте: сопротивление между RESET и общим, USB D+, D- и общим. Попробуйте подложить снизу материнки стерку под мост и прижмите рукой АККУРАТНО БЕЗ ПЕРЕКОСОВ радиатор к плате и попробуйте включить. Издает ли звуки спикер? Какие напряжения на проце, памяти итд? Нравится 1 Комментировать
-
- Самара
- Полный рабочий день
- Калининград
- Полный рабочий день
Самое интересное за 24 часа
Греется южный мост на материнской плате asus
Приветствуем вас, наши уважаемые читатели! Часто работа пк нарушается из-за перегрева основных компонентов материнской платы – северного и южного моста, радиатора, конденсаторов, транзисторов, чипсетов. Компьютер зависает, отключается, иногда переходит в синий экран. Рассмотрим причины, вызывающие перегрев элементов, и что нужно делать, чтобы избежать гибели материнки.
Почему греется радиатор на материнской плате
Функция радиатора на материнке — теплоотвод. Чаще всего он представляет собой ряд ребер, которые увеличивают площадь отвода тепла. К ним крепится вентилятор, охлаждающий поверхность. Под радиатором находится пустота, заполняемая термопастой.
Особенности структуры провоцируют неисправности и, в частности, перегрев элемента.
Сильно нагревается радиатор по следующим причинам:
- высохшая, застаревшая термопаста. Устранить проблему поможет ее замена;
- повреждение ребер радиатора. Потребуется установить новый;
- нарушение работы вентилятора. Нужно его заменить или установить дополнительный.
Почему греются южный и северный мост на системной плате пк — причины и решения
Северный и южный мосты выполняют функции связи между различными компонентами пк. Северный регулирует взаимодействие оперативной памяти, видеокарты, процессора. Южный отвечает за работу звуковой платы, сетевой карты, usb-контроллеров, клавиатуры, мыши. Их загруженность ведет к постоянному нагреву до 50-55°С. Превышение этих значений свидетельствует о неисправности.
Перегрев южного моста возникает по следующим причинам:
- старая, некачественная термопаста. При обнаружении трещин, изломов ее заменяют;
- выход из строя радиатора. Для устранения проблемы требуется его замена;
- очень слабый вентилятор. Решить проблему помогает дополнительный кулер, обдувающий мост.
Основная причина перегрева северного моста — нарушение системы охлаждения. Происходит это из-за слабого вентилятора, особенностей конструкции материнской платы. Исправить ситуацию можно, установив новый радиатор. Для этого снимают старый, убирают остатки термопасты, наносят новый соединительный состав, устанавливают радиатор.
Почему греются конденсаторы, чипсет, мультиконтроллер, разъемы на материнской плате
Проблемы с вентиляцией ведут к перегреву компонентов цепи питания, конденсаторов, транзисторов, мосфетов, разъемов. Вызывает их большое количество пыли в системном блоке, недостаточная мощность или неисправность кулера.
Среди других причин, почему эти элементы становятся горячими, выделим:
- короткое замыкание;
- несовместимость процессора и материнской платы;
- превышение напряжения, его скачки. По этой причине чаще всего нагревается и перегорает мультиконтроллер;
- неисправность блока питания;
- неправильно выполняемые ремонтные работы. Например, при замене матрицы на ноутбуке не отключается аккумулятор.
К нагреву чипа ведет использование некачественной термопасты или ее растрескивание, потеря свойств теплопроводности. Для устранения проблемы рекомендуется ее замена.
Кстати, в программах для измерения температуры компонентов пк, есть еще один пункт, которому нельзя доверять. Это температура aux — входа микросхемы, который на самом деле не используется. Особенность его в том, что термодатчик на нем не установлен, и любые данные будут представлять собой ложную информацию.
К перегреву элементов материнской платы ведет плохая вентиляция, старая термопаста, физические повреждения, скачки напряжения. Решается проблема заменой компонентов, установкой дополнительных кулеров, очисткой системного блока, соблюдением рекомендаций по ремонту.
Работа различных узлов персонального компьютера (ПК) обеспечивается при помощи специальных схем управления. Современный уровень развития миниатюризации компонентов позволяет объединять подобные схемы управления в одном изделии микросхемотехники, называемой чипом.
Таких чипов на материнской плате (МП) может быть несколько; их называют мостами, по аналогии с транспортной функцией мостов. Традиционно, чип, работающий с быстродействующими компонентами ПК, называют северный мост (СМ), а все остальные компоненты подключаются к южному мосту (ЮМ).
В этой статье мы рассмотрим, что такое северный и южный мосты, какую роль они играют в работе ПК, где они находятся и как проводить их диагностику.
За что отвечают мосты на материнской плате
Этим устройствам отводится своя собственная роль в обеспечение работы тех или иных узлов ПК, рассмотрим, что выполняет каждый из них.
Северный
Ответ на вопрос, что такое северный мост на материнской плате, по сути это и есть ответ, какая у нас материнская плата. Основные функции материнки заложены именно в нём. Он обеспечивает обмен данными между процессором и памятью, а также быстродействующими внешними устройствами, подключёнными к шинам PCI и PCI-E.
Функции северного моста на материнской плате ноутбука аналогичны его функция на плате ПК, с той лишь разницей, что в него может быть встроена и видеокарта ноутбука.
Южный
Функции ЮМ заключаются в обеспечении правильной работы всех остальных устройств, входящих в состав ПК, или подключаемых к нему. К таковым относят:
- USB-устройства;
- жесткие диски;
- различные накопители информации;
- устройства ввода и вывода;
- звуковые платы;
- и т.д.
Где находятся
Эти устройства находятся рядом с местами расположения тех компонентов, обеспечением работы которых они занимаются. В том месте, где находится ЦП, находится и северный мост, где находится периферия – южный.
Южный мост
ЮМ располагается в правой нижней части материнской платы, как можно ближе к разъёмам SATA, USB и местам подключения другой периферии.
Северный мост
Северный мост на материнской плате располагается в её верхней части, как можно ближе к процессору и схеме его питания.
Важно! Около 10 лет назад почти все функции СМ были перемещены в процессор. Все современные процессоры имеют встроенный контроллер доступа к памяти и формирователь системной шины. Необходимость в специальном чипсете, вынесенном в отдельную микросхему на МП, отпала сама собой.
Проверка южного моста
Полная диагностика ЮМ достаточно сложна и требует применения специального оборудования, однако предварительную диагностику можно провести и в «домашних» условиях.
Рассмотрим, как проверить ЮМ, используя минимум подручных средств. В качестве такого средства можно использовать обычный китайский мультиметр. Наиболее частой причиной выхода из строя ЮМ является выгорание цепей питания, при которых сигнал питания оказывается «закорочен» на общий провод.
Проверить это можно, измерив сопротивление цепей питания, выходящих из ЮМ. Сделать это лучше всего на разъёмах USB. Переводим мультиметр в режим измерения сопротивления и измеряем сопротивление между 1-й и 7-й, а также между 2-й и 8-й ножками разъёма USB. Эти ножки всегда подписаны, так что проблем быть не должно.
Если ЮМ в порядке, сопротивление должно быть порядка нескольких сотен Ом, если оно существенно меньше (единицы Ом или вообще – 0), значит ЮМ вышел из строя.
Проверка северного моста
Любая неисправность СМ критична для работы ПК, поэтому его диагностика элементарна: если компьютер запустился и начал загружаться, то СМ работает, в противном случае – нет. Естественно, остальные комплектующие (процессор, память, видеокарта и т.д.) должны быть гарантировано исправны, чтобы не принять их неисправность за ложную неисправность СМ.
Почему греются мосты и что делать
Любые полупроводниковые компоненты греются от превышения нормального значения протекающего через них тока. Это может быть обусловлено увеличением числа подключённых устройств, использованием как программных, так и аппаратных средств разгона, плохими условиями вентиляции корпуса и т.д.
Отдельно следует поговорить об аварийных ситуациях. Например, превышениях нагрузки из-за неправильного подключения внешних устройств (слишком большое потребление мощности по портам SATA или USB, короткие замыкания в этих портах, ошибки подключения и т.д.). В случае
возникновения такой ситуации счёт времени идёт на минуты, а часто и на секунды. Поэтому их лучше просто не допускать.
Греется южный мост
Такая ситуация возникает достаточно часто, поскольку именно ЮМ отвечает за работу всей периферии, мало того, в отличие от северного, к которому подключены только процессор, шина и память, к южному подключено всё остальное.
Лучший способ снизить температуру ЮМ – это уменьшить нагрузку на него, отключив дополнительные устройства, например, от шины USB. Однако, если в задачи ПК входит работа с большим количеством периферии, делать этого, естественно, нельзя.
Поэтому придётся искать другое решение. Самое простое – заменить радиатор, находящийся на ЮМ (а иногда, и не заменить, а установить, поскольку малое тепловыделение на ЮМ зачастую вообще не требует радиатора).
Для этой цели необходимо найти радиатор подходящих габаритов и установить его на микросхему ЮМ при помощи термоклея.
Внимание! Использования термопасты, как в случае с процессором или видеокартой недостаточно, поскольку в механизме крепления системы охлаждения мостов отсутствуют клипсы, а склеивающих свойств пасты для удержания массы радиатора недостаточно.
Греется северный мост
Очень часто приходится читать на форумах и в соц. сетях: «Помогите! Сильно греется северный мост, что делать?». Ответ на этот вопрос очень прост: в 90% случаев ничего не надо делать. Для СМ работать при повышенных температурах – это норма.
Другое дело, когда температура повышается настолько, что это приводит к срабатыванию внутренней защиты и отключению моста, а с ним и всего ПК.
Решение в данной ситуации может быть только одно: улучшить систему охлаждения моста. Сделать это можно двумя способами: переделав пассивную систему охлаждения или установив активную.
Переделка пассивной системы охлаждения заключается в смене радиатора на более массивный или имеющий большую площадь рассеивания. Эта разница заметна даже визуально. Старый радиатор следует отделить от чипсета, удалить остатки соединительного состава и с помощью термоклея приклеить новый радиатор.
Если же заменить радиатор на кулер (связку радиатор-вентилятор), то можно существенно уменьшить температуру микросхемы. Для этой цели можно использовать любой кулер с диаметром вентилятора от 30 до 60 мм.
Довольно часто встречается проблема, когда у компьютера сильно греется южный мост. А у материнских плат на базе nForce перегрев чипсета — это, пожалуй, самая частая причина выхода из строя. К нам попал системный блок на базе МП ASUS M2N-XE. Запустив программу AIDA64, мы увидели, что температура чипсета достигает 78 градусов:
Многие скажут «Ну и что здесь такого? Это же nForce!». Да, чипсет от nV >
Как улучшить охлаждение чипсета (моста)
Демонтаж материнской платы
Самая трудоёмкая процедура — это демонтаж материнской платы. Но в большинстве случаев это сделать необходимо для того, чтобы снять радиатор. Вынимаем видеокарту, отсоединяем кабели и провода, отвинчиваем 6 болтов, которыми «материнка» крепится к корпусу. На обратной стороне системной платы сжимаем наконечники креплений:
Вынимаем сами пластиковые крепления и снимаем радиатор:
Замена термопасты
Теперь нужно удалить остатки старой термопасты с радиатора и чипа и обезжирить их спиртом. Затем нужно будет нанести новую пасту на мост
Установка дополнительного охлаждения для чипсета
Мы решили воспользоваться случаем и прикрутить к радиатору 40-миллиметровый кулер для лучшего охлаждения.
Устанавливаем радиатор с кулером на чипсет. Защёлкиваем крепления. Теперь можно прикручивать материнскую плату к корпусу, подключать провода, SATA-кабели и устанавливать видеоадаптер.
Результат отличный: благодаря вентилятору температура моста снизилась с 78 °C до 49 °C:
Таким образом, мы защитили микросхему nForce от перегрева и наверняка существенно продлили жизнь компьютеру в целом.
Возможно, будет интересно:
Пожалуйста, поделитесь статьей, если она вам понравилась:
Мост на материнской плате
Работа различных узлов персонального компьютера (ПК) обеспечивается при помощи специальных схем управления. Современный уровень развития миниатюризации компонентов позволяет объединять подобные схемы управления в одном изделии микросхемотехники, называемой чипом.
Таких чипов на материнской плате (МП) может быть несколько; их называют мостами, по аналогии с транспортной функцией мостов. Традиционно, чип, работающий с быстродействующими компонентами ПК, называют северный мост (СМ), а все остальные компоненты подключаются к южному мосту (ЮМ).
В этой статье мы рассмотрим, что такое северный и южный мосты, какую роль они играют в работе ПК, где они находятся и как проводить их диагностику.
За что отвечают мосты на материнской плате
Этим устройствам отводится своя собственная роль в обеспечение работы тех или иных узлов ПК, рассмотрим, что выполняет каждый из них.
Северный
Ответ на вопрос, что такое северный мост на материнской плате, по сути это и есть ответ, какая у нас материнская плата. Основные функции материнки заложены именно в нём. Он обеспечивает обмен данными между процессором и памятью, а также быстродействующими внешними устройствами, подключёнными к шинам PCI и PCI-E.
Функции северного моста на материнской плате ноутбука аналогичны его функция на плате ПК, с той лишь разницей, что в него может быть встроена и видеокарта ноутбука.
Южный
Функции ЮМ заключаются в обеспечении правильной работы всех остальных устройств, входящих в состав ПК, или подключаемых к нему. К таковым относят:
- USB-устройства;
- жесткие диски;
- различные накопители информации;
- устройства ввода и вывода;
- звуковые платы;
- и т.д.
Где находятся
Эти устройства находятся рядом с местами расположения тех компонентов, обеспечением работы которых они занимаются. В том месте, где находится ЦП, находится и северный мост, где находится периферия – южный.
Южный мост
ЮМ располагается в правой нижней части материнской платы, как можно ближе к разъёмам SATA, USB и местам подключения другой периферии.
Северный мост
Северный мост на материнской плате располагается в её верхней части, как можно ближе к процессору и схеме его питания.
Важно! Около 10 лет назад почти все функции СМ были перемещены в процессор. Все современные процессоры имеют встроенный контроллер доступа к памяти и формирователь системной шины. Необходимость в специальном чипсете, вынесенном в отдельную микросхему на МП, отпала сама собой.
Проверка южного моста
Полная диагностика ЮМ достаточно сложна и требует применения специального оборудования, однако предварительную диагностику можно провести и в «домашних» условиях.
Рассмотрим, как проверить ЮМ, используя минимум подручных средств. В качестве такого средства можно использовать обычный китайский мультиметр. Наиболее частой причиной выхода из строя ЮМ является выгорание цепей питания, при которых сигнал питания оказывается «закорочен» на общий провод.
Проверить это можно, измерив сопротивление цепей питания, выходящих из ЮМ. Сделать это лучше всего на разъёмах USB. Переводим мультиметр в режим измерения сопротивления и измеряем сопротивление между 1-й и 7-й, а также между 2-й и 8-й ножками разъёма USB. Эти ножки всегда подписаны, так что проблем быть не должно.
Если ЮМ в порядке, сопротивление должно быть порядка нескольких сотен Ом, если оно существенно меньше (единицы Ом или вообще – 0), значит ЮМ вышел из строя.
Проверка северного моста
Любая неисправность СМ критична для работы ПК, поэтому его диагностика элементарна: если компьютер запустился и начал загружаться, то СМ работает, в противном случае – нет. Естественно, остальные комплектующие (процессор, память, видеокарта и т.д.) должны быть гарантировано исправны, чтобы не принять их неисправность за ложную неисправность СМ.
Почему греются мосты и что делать
Любые полупроводниковые компоненты греются от превышения нормального значения протекающего через них тока. Это может быть обусловлено увеличением числа подключённых устройств, использованием как программных, так и аппаратных средств разгона, плохими условиями вентиляции корпуса и т.д.
Отдельно следует поговорить об аварийных ситуациях. Например, превышениях нагрузки из-за неправильного подключения внешних устройств (слишком большое потребление мощности по портам SATA или USB, короткие замыкания в этих портах, ошибки подключения и т.д.). В случае
возникновения такой ситуации счёт времени идёт на минуты, а часто и на секунды. Поэтому их лучше просто не допускать.
Греется южный мост
Такая ситуация возникает достаточно часто, поскольку именно ЮМ отвечает за работу всей периферии, мало того, в отличие от северного, к которому подключены только процессор, шина и память, к южному подключено всё остальное.
Лучший способ снизить температуру ЮМ – это уменьшить нагрузку на него, отключив дополнительные устройства, например, от шины USB. Однако, если в задачи ПК входит работа с большим количеством периферии, делать этого, естественно, нельзя.
Поэтому придётся искать другое решение. Самое простое – заменить радиатор, находящийся на ЮМ (а иногда, и не заменить, а установить, поскольку малое тепловыделение на ЮМ зачастую вообще не требует радиатора).
Для этой цели необходимо найти радиатор подходящих габаритов и установить его на микросхему ЮМ при помощи термоклея.
Внимание! Использования термопасты, как в случае с процессором или видеокартой недостаточно, поскольку в механизме крепления системы охлаждения мостов отсутствуют клипсы, а склеивающих свойств пасты для удержания массы радиатора недостаточно.
Греется северный мост
Очень часто приходится читать на форумах и в соц. сетях: «Помогите! Сильно греется северный мост, что делать?». Ответ на этот вопрос очень прост: в 90% случаев ничего не надо делать. Для СМ работать при повышенных температурах – это норма.
Другое дело, когда температура повышается настолько, что это приводит к срабатыванию внутренней защиты и отключению моста, а с ним и всего ПК.
Решение в данной ситуации может быть только одно: улучшить систему охлаждения моста. Сделать это можно двумя способами: переделав пассивную систему охлаждения или установив активную.
Переделка пассивной системы охлаждения заключается в смене радиатора на более массивный или имеющий большую площадь рассеивания. Эта разница заметна даже визуально. Старый радиатор следует отделить от чипсета, удалить остатки соединительного состава и с помощью термоклея приклеить новый радиатор.
Если же заменить радиатор на кулер (связку радиатор-вентилятор), то можно существенно уменьшить температуру микросхемы. Для этой цели можно использовать любой кулер с диаметром вентилятора от 30 до 60 мм.
Южный и северный мост на материнской плате
Работа различных узлов персонального компьютера (ПК) обеспечивается при помощи специальных схем управления. Современный уровень развития миниатюризации компонентов позволяет объединять подобные схемы управления в одном изделии микросхемотехники, называемой чипом.
Таких чипов на материнской плате (МП) может быть несколько; их называют мостами, по аналогии с транспортной функцией мостов. Традиционно, чип, работающий с быстродействующими компонентами ПК, называют северный мост (СМ), а все остальные компоненты подключаются к южному мосту (ЮМ).
В этой статье мы рассмотрим, что такое северный и южный мосты, какую роль они играют в работе ПК, где они находятся и как проводить их диагностику.
За что отвечают мосты на материнской плате
Этим устройствам отводится своя собственная роль в обеспечение работы тех или иных узлов ПК, рассмотрим, что выполняет каждый из них.
Северный
Ответ на вопрос, что такое северный мост на материнской плате, по сути это и есть ответ, какая у нас материнская плата. Основные функции материнки заложены именно в нём. Он обеспечивает обмен данными между процессором и памятью, а также быстродействующими внешними устройствами, подключёнными к шинам PCI и PCI-E.
Функции северного моста на материнской плате ноутбука аналогичны его функция на плате ПК, с той лишь разницей, что в него может быть встроена и видеокарта ноутбука.
Южный
Функции ЮМ заключаются в обеспечении правильной работы всех остальных устройств, входящих в состав ПК, или подключаемых к нему. К таковым относят:
- USB-устройства;
- жесткие диски;
- различные накопители информации;
- устройства ввода и вывода;
- звуковые платы;
- и т.д.
Где находятся
Эти устройства находятся рядом с местами расположения тех компонентов, обеспечением работы которых они занимаются. В том месте, где находится ЦП, находится и северный мост, где находится периферия – южный.
Южный мост
ЮМ располагается в правой нижней части материнской платы, как можно ближе к разъёмам SATA, USB и местам подключения другой периферии.
Северный мост
Северный мост на материнской плате располагается в её верхней части, как можно ближе к процессору и схеме его питания.
Важно! Около 10 лет назад почти все функции СМ были перемещены в процессор. Все современные процессоры имеют встроенный контроллер доступа к памяти и формирователь системной шины. Необходимость в специальном чипсете, вынесенном в отдельную микросхему на МП, отпала сама собой.
Проверка южного моста
Полная диагностика ЮМ достаточно сложна и требует применения специального оборудования, однако предварительную диагностику можно провести и в «домашних» условиях.
Рассмотрим, как проверить ЮМ, используя минимум подручных средств. В качестве такого средства можно использовать обычный китайский мультиметр. Наиболее частой причиной выхода из строя ЮМ является выгорание цепей питания, при которых сигнал питания оказывается «закорочен» на общий провод.
Проверить это можно, измерив сопротивление цепей питания, выходящих из ЮМ. Сделать это лучше всего на разъёмах USB. Переводим мультиметр в режим измерения сопротивления и измеряем сопротивление между 1-й и 7-й, а также между 2-й и 8-й ножками разъёма USB. Эти ножки всегда подписаны, так что проблем быть не должно.
Если ЮМ в порядке, сопротивление должно быть порядка нескольких сотен Ом, если оно существенно меньше (единицы Ом или вообще – 0), значит ЮМ вышел из строя.
Проверка северного моста
Любая неисправность СМ критична для работы ПК, поэтому его диагностика элементарна: если компьютер запустился и начал загружаться, то СМ работает, в противном случае – нет. Естественно, остальные комплектующие (процессор, память, видеокарта и т.д.) должны быть гарантировано исправны, чтобы не принять их неисправность за ложную неисправность СМ.
Почему греются мосты и что делать
Любые полупроводниковые компоненты греются от превышения нормального значения протекающего через них тока. Это может быть обусловлено увеличением числа подключённых устройств, использованием как программных, так и аппаратных средств разгона, плохими условиями вентиляции корпуса и т.д.
Отдельно следует поговорить об аварийных ситуациях. Например, превышениях нагрузки из-за неправильного подключения внешних устройств (слишком большое потребление мощности по портам SATA или USB, короткие замыкания в этих портах, ошибки подключения и т.д.). В случае
возникновения такой ситуации счёт времени идёт на минуты, а часто и на секунды. Поэтому их лучше просто не допускать.
Греется южный мост
Такая ситуация возникает достаточно часто, поскольку именно ЮМ отвечает за работу всей периферии, мало того, в отличие от северного, к которому подключены только процессор, шина и память, к южному подключено всё остальное.
Лучший способ снизить температуру ЮМ – это уменьшить нагрузку на него, отключив дополнительные устройства, например, от шины USB. Однако, если в задачи ПК входит работа с большим количеством периферии, делать этого, естественно, нельзя.
Поэтому придётся искать другое решение. Самое простое – заменить радиатор, находящийся на ЮМ (а иногда, и не заменить, а установить, поскольку малое тепловыделение на ЮМ зачастую вообще не требует радиатора).
Для этой цели необходимо найти радиатор подходящих габаритов и установить его на микросхему ЮМ при помощи термоклея.
Внимание! Использования термопасты, как в случае с процессором или видеокартой недостаточно, поскольку в механизме крепления системы охлаждения мостов отсутствуют клипсы, а склеивающих свойств пасты для удержания массы радиатора недостаточно.
Греется северный мост
Очень часто приходится читать на форумах и в соц. сетях: «Помогите! Сильно греется северный мост, что делать?». Ответ на этот вопрос очень прост: в 90% случаев ничего не надо делать. Для СМ работать при повышенных температурах – это норма.
Другое дело, когда температура повышается настолько, что это приводит к срабатыванию внутренней защиты и отключению моста, а с ним и всего ПК.
Решение в данной ситуации может быть только одно: улучшить систему охлаждения моста. Сделать это можно двумя способами: переделав пассивную систему охлаждения или установив активную.
Переделка пассивной системы охлаждения заключается в смене радиатора на более массивный или имеющий большую площадь рассеивания. Эта разница заметна даже визуально. Старый радиатор следует отделить от чипсета, удалить остатки соединительного состава и с помощью термоклея приклеить новый радиатор.
Если же заменить радиатор на кулер (связку радиатор-вентилятор), то можно существенно уменьшить температуру микросхемы. Для этой цели можно использовать любой кулер с диаметром вентилятора от 30 до 60 мм.
Южный и северный мост на материнской плате. Как проверить южный мост на материнской плате
Иногда возникают ситуации, когда ваш компьютер перестает работать и приходится нести его в сервисный центр. В некоторых случаях можно услышать, что Южный мост , и нужно менять всю материнскую плату. Диагноз вроде бы ясен, вот только, понятия Южный мост и Северный мост знает не каждый пользователь. Эти два устройства компьютера, а точнее материнской платы, являются главными функциональными контроллерами, отвечающими за работу всех остальных компонентов материнской карты. Вместе эти мосты образуют чипсет, но все же каждый из них отвечает за свои функции. Такое необычное название эти чипы квадратной формы получили благодаря своему расположению на материнской карте: Северный — в верхней части под процессором, а Южный — в нижней.
Северный мост
Северный мост является устройством управления, который отвечает за взаимодействие материнской платы с оперативной памятью вашего компьютера, видеокартой и процессором. К тому же этот элемент чипсета не только осуществляет взаимодействие, но и управляет скоростью работы выше описанных комплектующих. Одной из частей Северного моста является встроенный видеоадаптер, присутствующий в некоторых современных материнских платах — так называемая интегрированная видеокарта. Соответственно, этот мост дополнительно управляет шиной устройства, отвечающего за передачу изображения на монитор, и его быстродействием. Дополнительно Северный мост осуществляет соединение всех упомянутых устройств с Южным мостом. Как правило, этот чип имеет свое пассивное охлаждение, то есть установлен радиатор, реже можно встретить активное охлаждение с помощью кулера. Делается это, потому что температура Северного моста где-то на 30 градусов превышает температуру его Южного товарища. Это обусловлено обработкой команд самых активных компонентов системы и непосредственной близостью к процессору, благодаря чему происходит нагревание из вне.
Южный мост
Южный мост — это функциональный контроллер, основной функцией которого является реализация так называемых «медленных» соединений, в число которых входят различные шины, USB, SATA и LAN контроллеры, система энергообеспечения, BIOS и даже часы, в общем, список довольно велик. Именно поэтому выход Южного моста из строя приводит к необходимости замены всей материнской платы. Учитывая, что этот контроллер взаимодействует напрямую с внешними устройствами, причиной поломки может стать обыкновенный перегрев, спровоцированный, например, коротким замыканием.
Выход из строя южного моста — самая распространенная проблема на платах, использующих чипсетные наборы i845/i865/i848-серий. Основная причина — выгорание USB-контроллера, встроенного непосредственно в южный мост. Однако целью данной статьи есть не поиск причин, а способы «возвращения к жизни» подобных плат.
В случае выхода из строя по причине «умирания» USB-контроллера (в южном мосте), возможны следующие основные варианты поведения материнской платы:
1. Плата не включается (принудительный старт дает нули на посткарте), южный мост греется уже от дежурного питания. Плата стартует, но зависает на POST-коде 25 (для Award BIOS 6.0) или D0 (для AMIBIOS8).
2.Плата стартует, но зависает на POST-коде 25 (для Award BIOS 6.0) или D0 (для AMIBIOS8).
Методы решения:1. Восстановление методом «отжига»
Первый случай особо характерен для плат Asus P4P800 серии. При таком варианте можно-нужно воспользоваться методом «отжига». Что значит «отжиг»? Это значит, что для предотвращения корочения по питанию итак уже сгоревших частей (внутри южного моста) — на них подается заведомо «сжигающее» напряжение до тех пор, пока они окончательно не сгорят, перестав таким образом мешать функционированию всех остальных, как правило оставшихся совершенно исправными, блоков внутри чипа.
«Отжиг» дежурного питания
Проверяем, не проседают ли дежурные 5В и 3.3В.
Подаем дежурное питание и проверяем, не проседают ли дежурные 5В и 3.3В. Если да — подаем на них «силовые» 5В/3.3В и ненадолго включаем БП (перемычкой на PS_ON). Снимаем все перемычки, проверяем дежуные напряжения. «Поднялись» — хорошо, не поднялись — пробуем еще раз, и еще несколько раз, не получается — оставляем «силовые» перемычки и двигаемся дальше.
«Отжиг» нагрузки конденсаторов, подключенных к выходам внутренних дежурных источников
Ищем на плате три конденсатора, подключенных к выходам внутренних дежурных источников 1.5В (VCCSUS1_5A,B,C) — как минимум один из них просевший до 0.2..0.4В (как правило, это только VCCSUS1_5A) и «отжигаем» его нагрузку. Для этого сначала подаем 1.5В (можно с Vсс установленного процессора, можно с Vmch/agp). Если не помогло — делаем несколько кратковременных замыканий на 2.5В питания памяти или, в крайнем случае, 3.3В. Дожигать пятью вольтами опасно — есть вероятность, что южный мост умрет насовсем. Если 2.5В не помогают — перед подачей 3.3 рекомендуется попробовать сначала 3.3VSB (как относительно слаботочный источник). Если в результате напряжение поднялось до требуемых 1.5В, значит операция прошла успешно! (Температура южного моста должна снизиться на 15-20 градусов по сравнению с той, что была до «отжига»).2. Восстановление перешивкой биоса
Второй случай характерен для материнских плат Gigabyte 8IPE1000-серии. В таком случае может быть, вообще, достаточно лишь перешивки «правильного» биоса.
Использование ProBIOS
Для проверки на возможность оживления плат с такой (остановка на 25-м посткоде для Авард и D0 для АМИ) проблемой — можно-нужно воспользоваться «пробиосом» (проверным биосом). ProBIOS — это специальный биос, подходящий для большинства материнских плат на основе логики i845/i865/i848 + ICH4/ICH5. В нем присутствует инициализация лишь «жизненно важных» частей платы (что позволяет его использовать в качестве проверочного и для всех «других» случаев — просто ремонта), в том числе пропущена процедура, на которой в «стандартных» (обычных, «родных») биосах плата и зависает.Итак, как результате, на выходе мы должны получить снижение нагрева южного моста (на 15-20 градусов по сравнению с температурой до «лечения»), а также вполне работоспособную материнскую плату. Правда, с поправкой на отсутствующие USB-порты, однако ничто не помешает установить «внешний» PCI USB-контроллер и получить таким образом уже абсолютно рабочую систему.
Южный мост (Southbridge) — это функциональный контроллер, известный как контроллер-концентратор ввода-вывода I/O Controller Hub (ICH) . Представлена как BGA микросхема, припаянная к материнской плате, которая связывает периферийные устройства с ЦПУ через Северный мост, например, клавиатура, тачпад, USB, COM, LPT-порты и др.
Почему сгорел южный мост ноутбука?
Южный мост часто выходит из строя. И наиболее частые симптомы выгорания южного моста это:
- ноутбук не включается, но при этом загораются индикаторы включения, но нет изображения
- при включении ноутбука загораются индикаторы, но жесткий диск не обнаруживается, а экран не выводит изображение
- ноутбук не загружается, изображение есть, но windows не загружается
- ноутбук зависает во время работы
- не работает клавиатура, мышь, тойчпад, USB порты
- ноутбук зависает, перегревается и отключается
- через несколько секунд после включения, ноутбук сам выключается или мгновенно идет на перезагрузку
- ноутбук возможно включить только с нескольких попыток
- батарея либо не заряжается совсем, либо заряжается не полностью
- отображается неверная информация об общем уровне заряда
- при правильно установленных драйверах и включенных колонках отсутствует звуковой сигнал или имеются проблемы при воспроизведении аудио
- не работает wi-fi или сетевая карта
Основная причины выхода из строя южного моста ноутбука — это неправильное использование USB порта ноутбука. Например, подключение устройств неизвестных производителей, устройств с большим энергопотреблением, небезопасное извлечение и т. д.
Разумеется, не стоит также забывать и о механических повреждениях. Типичный и очень частый пример – упал ноутбук на пол. Пролитая вода, которая попала внутрь корпуса или же просто прямой физический контакт – все это причины тоже способные оказать отрицательное воздействие на материнскую плату и Вашего ноутбука.
Поскольку на приходится наибольшее напряжение, перегрев ноутбука также способен вывести его из строя в достаточно короткое время. Избежать этого возможно путем профилактики, а именно: своевременная профилактика, .
Самостоятельный ремонт южного моста
Если вы решили своими силами провести ремонт вышедшей из строя микросхемы, вам понадобятся инструменты:
- фен с хорошим потоком горячего воздуха
- трафарет
- калиброванные шарики
- отвертки
- паяльная станция
- паяльная паста

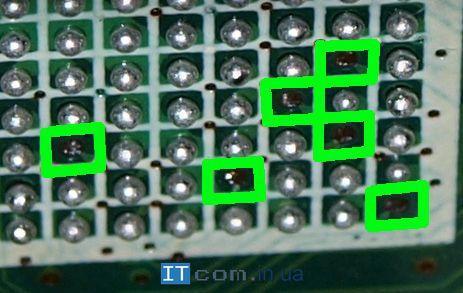

Разобрав ноутбук и сняв микросхему южного моста , можно обнаружить, что на чипе отсутствуют контактные шарики. Задача на первый взгляд простая – это восстановить хороший контакт южного моста с материнской платой . Для начала подготовьте трафарет, смажьте микросхему флюсом и закрепите чип между пластинами трафарета. Так как трафарет соответствует построению микросхемы южного моста, добавить недостающие калиброванные шарики для контакта не составит особого труда.
Следующий этап – прогрев феном . Фен должен быть достаточно мощным, чтобы расплавить калиброванные шарики. После того, как шарики расплавлены, вытягиваем микросхему из трафарета и очищаем ее от флюса.
Подготовить материнской платы необходимо очень тщательно и осторожно. «Пятачки» необходимо зачистить и выровнять в горизонтальное положение, так как от этого зависит правильный монтаж южного моста на материнскую плату. Если вы используете паяльник, то постарайтесь, аккуратно, не задеть защитное покрытие платы, убрать оставшийся припоя.
Все мало-мальски грамотные пользователи ПК и ноутбуков наверняка слышали о таких понятиях, как и южный мост. Однако одно дело — слышать, и совсем другое — понимать, что это и для чего оно нужно. При выходе из строя этих компонентов ремонтники ограничиваются безликой фразой типа «сгорел северный / южный мост, требуется замена». И никто не потрудится объяснить бедному юзеру, что же конкретно стряслось с его компьютером. А знать это весьма полезно. Поэтому давайте разберем сию тему в этой статье.
Что такое южный мост?
Южный мост материнской платы — это контроллер, который отвечает за работу некоторых важных компонентов компьютера. Он управляет работой USB-портов, разъемов PCI, питанием, контроллером прямого доступа к памяти, контроллером прерываний, часами реального времени, звуковым контроллером и другими немаловажными составляющими. Без этого компонента нормальная работа компьютера невозможна. Он просто не включится, если вдруг мост выйдет из строя. Поэтому нужно тщательно за ним следить.
Конечно, если южный мост ноутбука выйдет из строя, то это не так фатально, как в случае с северным, но все равно неприятно. Ведь тогда ПК или ноутбук просто не запустятся. Зато с диагностикой нет проблем. Сразу понятно, что сгорело. Но давайте перейдем к этой самой диагностике и разберем, как понять, что вышел из строя именно этот мост.
Диагностика неисправностей
Как правило, диагностировать неисправность — это первый шаг к пониманию проблемы и осмыслению дальнейших действий. Как понять, что южный мост «приказал долго жить»? Очень просто. В большинстве случаев компьютер просто не включается и противно пищит. Но здесь все зависит от степени повреждения контроллера. В случае с ноутбуками могут не работать USB-порты, тачпад и прочая периферия, которая целиком и полностью зависит от этого моста.
Также симптомом неисправности именно этого элемента может быть неправильное глобальное время в БИОСе и самой операционной системе. Не исключен и вариант с полным исчезновением звука. Даже одно то, что южный мост греется выше допустимой температуры, может быть весьма тревожным симптомом. Это может означать только одно: очень скоро он сгорит. Поэтому нужно срочно принимать меры.
Причины поломки
Их может быть множество, но самая распространенная — перегрев. Южный мост, по сути, является чипсетом. Поэтому ему необходимо качественное охлаждение. При неисправности системы охлаждения ПК или ноутбука весьма высока вероятность того, что контроллер сгорит. Также весьма популярны физические повреждения. Достаточно небольшого удара в правильном месте — и хрупкая структура чипсета будет безвозвратно повреждена. А это прямой путь в сервисный центр. Без этого никак.
Также весьма высока вероятность попадания жидкости на материнскую плату в районе расположения южного моста. Достаточно одной капли, чтобы произошло короткое замыкание. Контроллер сгорит очень быстро. Еще одна распространенная причина поломки — брак чипсета. Но это очень легко проверить, так как производители выкладывают список дефективных котроллеров. Они сломаются в любом случае. И не имеет значения, южный мост это или северный.
Ремонт
Вся беда в том, что ремонт такого компонента невозможен. Поможет только замена южного моста. Дело в том, что человек отремонтировать чипсет не в силах, ибо его создавали высокотехнологичные роботы. У человека не хватит точности. Да и инструментов таких нет ни у кого. Так что без визита в сервисный центр к ремонтникам все равно не обойтись. Вот только не стоит отдавать свой компьютер в руки всяких «народных умельцев», которые обещают поменять мост за полцены. Такой горе-специалист может запросто убить не только все мосты, но и остальные весьма хрупкие компоненты компьютера. Обращайтесь только к профессионалам.
Если у вас в материнской плате установлен на месте южного моста заведомо бракованный котроллер, и производитель это подтверждает, то поменять его можно сразу же после покупки. Это не будет стоить вам ни копейки, поскольку сие — гарантийный случай. Вам просто установят чипсет без дефекта. Лучше не тянуть и сразу обратиться в авторизованный сервисный центр, ибо последствия могут быть очень печальными при откладывании этого дела в долгий ящик.
Профилактика
Для того чтобы южный мост материнской платы работал долго и без всяких проблем, нужно соблюдать весьма простые правила эксплуатации компьютера или ноутбука. Во-первых, не стоит пренебрегать чисткой устройства от грязи и пыли. Даже небольшой слой пыли может навредить контроллеру моста. А забитые грязью кулеры и щели вентиляции запросто могут привести к перегреву и выходу элемента из строя. Во-вторых, не стоит подвергать устройство физическому воздействию. Малейшее повреждение может иметь самые печальные последствия. Пренебрегать этим не стоит, ибо можно лишиться не только южного моста устройства.
В-третьих, не имейте привычки есть и пить возле ноутбука. Пролитый чай и кофе могут спровоцировать фатальные последствия. Одной капли любой жидкости достаточно для того, чтобы произошло короткое замыкание, и южный мост вышел из строя. Также не стоит брать с собой ноутбук в ванную комнату. Даже если вы не будете лапать его мокрыми руками, конденсат никто не отменял. В-четвертых, держите подальше от лэптопа или ПК домашних животных. Шерсть очень быстро забивает вентиляционные щели, кулеры и прочие компоненты системы охлаждения. Отсюда перегрев и выход южного моста из строя. Пользуйтесь своим устройством аккуратно. И тогда проблем у вас не будет.
Заключение
Итак, выше был рассмотрен такой компонент материнской платы компьютера или ноутбука, как южный мост. Теперь вы знаете, за что он отвечает. Хоть этот контроллер и не так важен, как северный мост, но без него включить ПК или ноутбук не получится. Для того чтобы этот компонент был в целости и сохранности, достаточно выполнять нехитрые правила безопасной эксплуатации компьютера. Тогда ваш лэптоп будет служить вам верой и правдой довольно долго. Теперь вы знаете, как диагностировать выход из строя именно этого компонента системы. И никогда не обращайтесь к «народным умельцам». Лучше доверьте гаджет профессионалам.
При обсуждении материнских плат часто используют такие термины как северный или южный мост. Подобная терминология часто сбивает с толку неопытных пользователей, они не могут разобраться, что такое северный и южный мост, где они находятся и за что отвечают. Кроме этого, пользователи часто путают северный мост с южным и не могут запомнить их расположение на материнской плате. Если вы также не уверены в данном вопросе, то предлагаем ознакомиться с нашей статьей.
Мост – это чип, который распаян на материнской плате и является частью чипсета. Традиционно чипсет состоит из двух чипов, которые называют северным и южным мостом.
Данные чипы называют мостами потому, что они выполняют связующую функцию между центральным процессором компьютера и остальными комплектующими. Что касается названий «северный» и «южный», то эти названия указывают на расположение данных чипов на материнской плате. По аналогии с полюсами на глобусе, северный мост находится ближе к верхней, а южный ближе к нижней части платы.
Нужно отметить, что на современных материнских платах два моста больше не используется. Вместо северного и южного мостов теперь используется исключительно южный мост, так как все функции северного моста были интегрированы в процессор.
Где находится северный и южный мост
Как уже было сказано, северный мост (на фото № 1) – это чип, который располагается в верхней части материнской платы, сразу под . Такое расположение обусловлено тем, что северный мост подключается напрямую к центральному процессору компьютера. Обычно на северном мосту расположен массивный радиатор или даже радиатор с вентилятором, поскольку данный мост греется значительно сильнее южного.
Северный (1) и южный мост (2) на материнской плате.
Южный мост (на фото № 2) – это чип в нижней части материнской платы. Обычно на нем расположен более мелкий радиатор, на некоторых материнских платах южный мост вообще не комплектуется радиатором. В современных материнских платах чипсет может состоять только из одного южного моста.
За что отвечает северный и южный мост
Для того чтобы понять, за что отвечает северный и южный мост достаточно взглянуть на блок схему типичного компьютера.
В верхней части блок схемы вы видите ЦПУ – это центральный процессор. Он с помощью шины подключен к северному мосту, который в свою очередь подключен к слоту графического адаптера ( или AGP), к шине памяти и к южному мосту. Таким образом, северный мост отвечает за связь центрального процессора с графическим адаптером, памятью и южным мостом. Также от северного моста зависят параметры работы системной шины, оперативной памяти и видео адаптера.
Блок схема типичного компьютера.
Южный мост отвечает взаимодействие с внешними устройствами и остальные функции материнской платы. Он включает в себя контроллеры PCI Express, PCI, PATA, RAID, USB, Ethernet, Firewire и т.д. Также южный мост отвечает за управление питанием, энергонезависимую память BIOS и прерывания. Взаимодействие южного моста с процессором происходит через северный мост.
Поскольку южный мост напрямую работает со внешними устройствами, которые подключаются к компьютеру, то вероятность его поломки значительно выше, чем вероятность поломки северного моста. Часто причиной преждевременной смерти южного моста становится короткое замыкание USB-разъема или подключение неисправного накопителя. Северная часть чипсета также может выйти из строя, но, для нее более характерной проблемой является .
Нужно отметить, что в случае поломка моста не обязательно выбрасывать всю материнскую плату. Во многих случаях проблему можно решить заменой чипа на новый или бывший в использовании с аналогичной платы. Но, такую процедуру обычно делают на только дорогих материнских платах, поскольку на бюджетных моделях это экономически не целесообразно.
