Как подключить Смарт ТВ-приставку к старой модели телевизора
Как подключить ТВ приставку к старой модели телевизора с помощью AV кабеля (тюльпан)
Многие пользователи задают вопрос о том, можно ли с помощью ТВ-приставки сделать так, чтобы старый телевизор «поумнел» и жизнь его продлилась? Казалось бы, тут нет проблем, если не считать одну — у телевизоров старых моделей отсутствует HDMI-вход. Что тут можно сделать?
Заняться поисками модели TV–Box, имеющего композитные выходы, которых, как правило, три: Желтого цвета — для подключения видео. Красного и белого — для звука.
На телевизоре должны быть идентичные входы. Подключение осуществляется с помощью кабеля 3RCA-3RCA, снабженного тремя «тюльпанами» на каждом из концов. Для исключения путаницы каждый конец имеет свой цвет. Как только ТВ-приставка будет подключена, телевизор переключается в режим, обеспечивающий вывод видео.
У современных ТВ-боксов, обладающих продвинутым «железом», уже не используются устаревшие «тюльпаны». Вместо них устанавливается выход AV, кабель к которому не всегда входит в комплект поставки. Если его нет, то придется приобретать переходник.
Практический опыт показывает, что возможно использование кабеля 3.5 Jack-3RCA, на одном конце которого 3,5 разъем (напоминающий используемый в наушниках), а на другом — три «тюльпана». Для подключения Jack используется выход на ТВ-приставке, а 3RCA — на телевизоре.

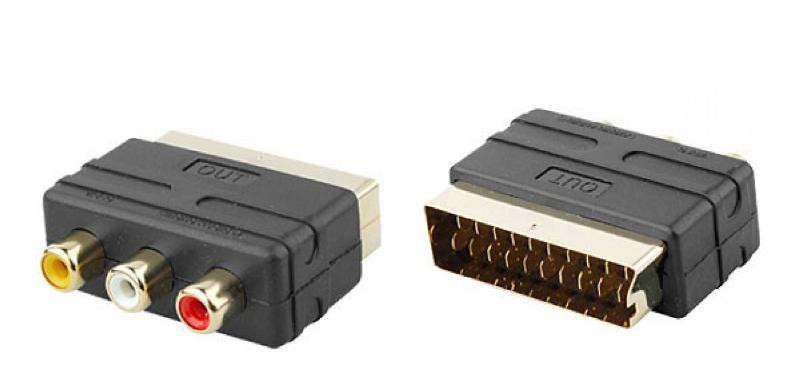

В специализированных магазинах имеются также конвертеры видеосигнала, а проще говоря преобразователи. Один из вариантов — модель HDMI2AV, которую можно приобрести за 500 рублей. Через вход HDMI к нему подключается ТВ-приставка, а через провод 3RCA-3RCA сигнал передается на телевизор.
Всё про RCA (AV) разъем — виды, особенности и характеристики, плюсы и минусы выхода
Разъем RCA (AV) в народе очень часто называют «тюльпан». Стандарт также именуется композитным. Данный разъем максимально широко используется не только в видеотехнике, но и аудиооборудовании. Он имеет цилиндрическую форму. В самом центре размещен контакт сигнала. Присутствует контакт «земля» в виде цилиндра, который охватывает контакт сигнала. Красный разъем предназначается для передачи двухканального звукового сигнала в режиме стерео в отношении правого канала. Белый разъем применяется для монофонического сигнала. Также может использоваться для левого канала стереофонического двухканального аудиосигнала. Желтый — передача видеосигнала. Что касается внешнего вида, то данный разъем сильно напоминает настоящий тюльпан.
Основные цвета проводов-тюльпанов
«Тюльпаны» известны в одно- , двух- и трехштекерных конструкциях. При этом тройная разновидность встречается чаще. Двойной аудиокабель состоит из одного красного штекера и одного белого, в то время как тройной вариант имеет добавление желтого.
Базовыми цветовыми сигналами являются желтый, белый и красный. Понять, что означают цвета проводов-тюльпанов и как их правильно подключить, не составляет особого труда.
Желтый штекер применяют для подключения видео; белый – для аудиосигнала с левой стороны; красный – для аудиосигнала правого гнезда. При этом учитывают соответствие цвета провода с цветом входа на устройстве.

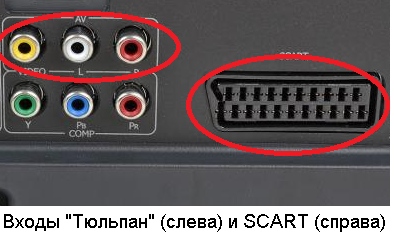

Если на телевизоре присутствуют входы с одними и теми же цветами, то используют расшифровку:
- на проводе-тюльпане и телевизоре нужно найти надпись «IN» (что означает «в») или две стрелки, также на телевходе может быть обозначение «AV2», и подключить провод;
- обозначения на телевизоре могут быть «V» — видеоподключение, «L» — левый аудиовход, «R» — правый аудиовход.
Таким образом, зная, для чего применяются провода-тюльпаны и какой цвет за что отвечает, подключаем: желтый штекер к V-разъему, белый – к L-входу и красный – к R-входу на телевизоре.
В том случае, если штекеров-тюльпанов три, а на телевизоре два входа, то подсоединяют только желтый (к видеосигналу) и белый (для принятия моносигнала звука). Красный провод не используется совсем.
История появления RCA-проводов
В 1940-х годах американская компания Radio Corporation of America была первой, которая использовала кабели. Созданный ими граммофон был первым изделием, подключаемым через провод RCA. Инновации RCA в области телевидения включали разработку системы электронного, а впоследствии — цветного телевидения. Использование кабелей-тюльпанов росло вместе с популярностью телевизионных устройств, поскольку они позволяли передавать видео и аудио между телевизорами и другой электроаппаратурой, такой как динамики и видеомагнитофоны.
Несмотря на то что с каждым годом совершенствуется электроника, кабель-тюльпан сохраняет свое предназначение. Немаловажное значение при этом играет строение кабеля, обеспечивающее ему прочность и многоцелевое использование.
Внутри провода-тюльпана находится проводник – это и есть носитель сигнала. Следующий слой – диэлектрик, является изолирующим материалом (между проводником и экранированием). Диэлектрик защищает сигнал. Экранирование блокирует помехи. Внешняя оболочка – это защитный и видимый слой кабеля, предотвращающий повреждения.
Описание RCA
 штекер RCA |
 гнездо RCA |
RCA jack или композитный (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан», «колокольчик», AV-разъём) — стандарт разъёма, широко применяемый в аудио- и видеотехнике.
Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала (с напряжением), а лишь затем контакты корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах.
Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней открытой длиной 9,0 мм (9,52/7,92 мм для размеров 0,375/0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма). Внешний диаметр ободка зависит только от его толщины и не нормируется.
Гнездо RCA (на сленге — «мама») — обычно панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.
В недорогом исполнении пространство между коннектором/цангой и ободком/корпусом (внутренний изолятор) заполняется простой пластмассой или полиэтиленом, в среднеценовых — текстолитовыми шайбами или аналогичными из прессованного стекловолокна, в дорогих — термостойким тефлоном или керамикой.
Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 awg) или более, требуется весьма длительное время прогрева на стандартных температурах плавления припоя 250° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500° С.
Распиновка RCA
| Композитный аналоговый видеосигнал—— | Составной | Жёлтый |
| Аналоговый аудиосигнал | Левый/Моно | Белый |
| Правый | Красный | |
| Центр | Зелёный | |
| Левый (surround) | Синий | |
| Правый (surround) | Серый | |
| Левый тыловой (surround) | Коричневый | |
| Правый тыловой (surround) | Рыжевато-коричневый (цвета загара) |
|
| Сабвуфер | Пурпурный | |
| Цифровой аудиосигнал | S/PDIF | Оранжевый |
| Компонентное аналоговое видео (YPbPr) | Y | Зелёный |
| PB | Синий | |
| PR | Красный | |
| Компонентное аналоговое видео/VGA (RGB/HV) | R | Красный |
| G | Зелёный | |
| B | Синий | |
| H (Сигнал синхронизации по горизонтали) / S (Синхросигнал композитного видео) |
Жёлтый | |
| V (Сигнал синхронизации по вертикали:) | Белый |
Различные сигналы используют свой цвет разъёма, определяемый стандартом, но многоканальное аудио (7.1 и далее) до сих пор не имеет стандартных цветов.
В случае использования вывода звука на динамики телевизора проводится приведение к левому каналу (разъём белого цвета).

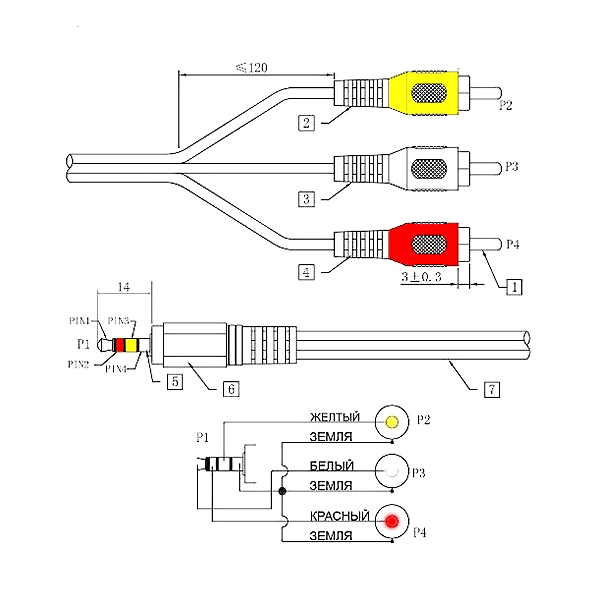

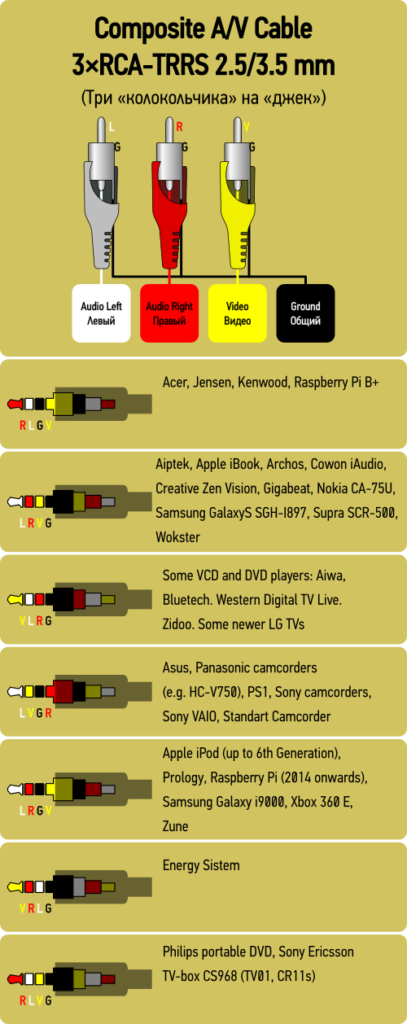

Кабель «Composite A/V Cable 3×RCA-TRRS» используется для передачи композитного видеосигнала и стереофонического аудиосигнала. Нередко его называют «AV TV cable».

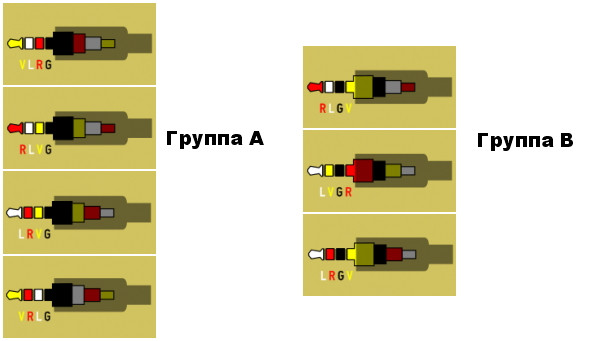

7 вариантов распайки AV кабеля

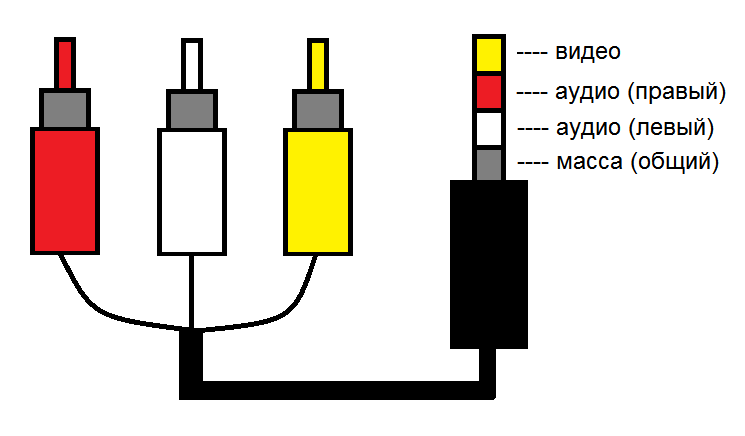

С одной стороны кабеля расположены три штекера RCA («колокольчики»). Штекерам RCA в соответствии с назначением присвоены определённые цвета.
⚠ При использовании несовместимого кабеля значение цветов будет иным!
• Белый — Левый канал аудио «L»
• Красный — Правый канал аудио «R»
• Жёлтый — Видеосигнал «V»
«Земляные» контакты всех трёх штекеров объединены между собой в кабеле. В таблицах распиновки общий контакт обозначается «G» (Ground).
С другой стороны кабеля расположен 4‑контактный штекер TRRS («джек»). Распиновку этого штекера в данном кабеле разработчики сочиняют кто во что горазд. В конце статьи приведена таблица распиновки штекера TRRS «Jack» для некоторых производителей по алфавиту. Нумерация контактов джека начинается с наконечника штекера; 2, 3 контакты — ко́льца; 4 контакт — основание.
Актуальность RCA разъёма
Еще недавно разъем RCA был популярен и востребован. С его помощью к телевизорам подключались самые разные устройства: акустика, усилители, видеомагнитофоны и даже DVD-проигрыватели. Причина в этом проста: RCA являлся практически идеальным вариантом для передачи аналогового сигнала (видео и аудио). Также его часто можно было найти в звуковых картах для компьютеров. Более того, благодаря грамотной распайке специалисты использовали RCA для подключения компьютера к телевизору, который выполнял роль монитора.
Но сегодня уже нельзя сказать, что RCA-разъемы являются актуальными. Их успешно заменяют другие интерфейсы, которые считаются прогрессивными. Например, это HDMI, Display Port и так далее. RCA все еще держится на плаву благодаря многочисленным конвертерам и переходникам, с помощью которых можно подключить почти любую технику. Да, разъем от Radio Corporation of America все еще встречается даже в современных телевизорах. Вот только зачем использовать данный разъем, если у вас есть возможность наслаждаться 4K-контентом на огромном экране? Ведь нужно помнить, что через RCA-разъемы можно передавать контент максимум в HD или FHD разрешении.
Отсюда можно сделать вывод, что эра «тюльпанов» постепенно заканчивается. Такой стандарт устарел по абсолютно всем параметрам. Если же у вас нет возможности использоваться более прогрессивные интерфейсы, то «колокольчик» все еще подходит для передачи видео и аудиосигнала.
Подключение PS3 через RCA
Наиболее «древний вариант» подключения, но зато шнур идет в комплекте с приставкой. В этом списке кабели расположены по убыванию качества, поэтому привлекательной картинки ожидать не стоит. Преимущество RCA заключается в том, что такой тип подключения поддерживается практически любым телевизором.
Возможно, на вашем устройстве вместо стандартного RCA установлены входы SART (разъем для пластины). В этом случае можно приобрести специальный шнур AV-Scart или переходник, который показан на фотографии выше. Как показывает практика, на старых телевизорах цвета не всегда соответствуют разъемам RCA, поэтому придется поэкспериментировать.
Больше узнать о подключении PlayStation 3 к телевизору с тюльпанами предлагается в следующем видео:
RCA в аудио и видео
Всем известные колокольчики постоянно встречаются как в бытовой аудиотехнике, так и в диджей-пультах, усилителях и другом профессиональном оборудовании.
RCA используется для передачи линейного сигнала. Линейный сигнал — наиболее стандартный для аудиотехники, именно им оперируют микшерные консоли при сведении музыки и диджей-пульты при живом микшировании. Микрофонный и инструментальный сигналы приводят к линейному для записи с помощью директ бокса и микрофонных преампов соответственно. Также линейный тип подключения сплошь и рядом применяется в бытовой технике — усилителях, ресиверах, проигрывателях CD и DVD.

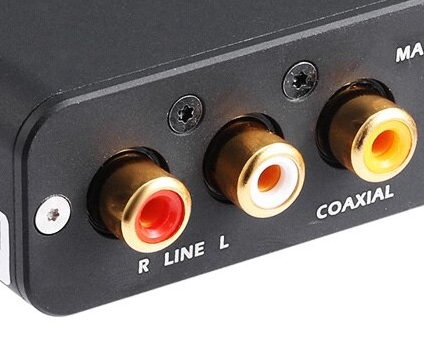

Разъемы RCA легко узнать — они маркируются белым и красным, как в Denon AVR-X250BT
Уровень линейного сигнала сертифицирован:
- Для бытовых приборов: — 10 dBV с номинальным напряжением 0.3162 В RMS
- Для профессиональной техники: +4 dBu с номинальным напряжением 1.2280 В RMS
Существует множество переходников для линейных разъемов. Самый популярный — с RCA на 3,5 мм TRS, например, для подключения плеера к усилителю. Но при подключении CD-плеера в студийный микшер нужно помнить, что сигнал будет тихим из-за разницы в сертификациях.
Сам акроним RCA означает Radio Corporation of America — эта компания в сороковых годах прошлого века применило их в фонографах. Это позволило проигрывателям подключаться к усилителям. На старой технике такие разъемы назывались Phono. В некоторых виниловых проигрывателях до сих пор встречается маркировка Phono Out.
Линейный выход Phono Out в Pioneer PLX-1000
RCA представляет собой небалансное моно соединение. Из-за этого они очень уязвимы к качеству провода. Его следует выбирать таким коротким, каким это возможно. Требования к любым кабелям довольно просты: чем толще сигнальная жила — тем лучше. Производители не всегда пишут сечение жилы, поэтому понять качество шнура обычно можно по его толщине и жесткости.
Распиновка VGA — корректная распайка мониторного разъема
Распиновка VGA. Мониторный VGA-разъем и в настоящее время является наиболее известным и популярным интерфейсом мониторов, который был разработан компанией IBM более тридцати лет назад. Но даже невзирая на это, видео стандарт VGA, можно встретить установленным на большинстве современной компьютерной технике. Особенно на компьютерах, где необходимо вывести видео в упрощенном графическом режиме, с разрешением 640×480.
Абсолютно все графические карты производимые в мире совместимы с таким режимом. Процесс вывода видеоинформации с высоким разрешением, происходит исключительно после того, как загрузятся драйвера графического адаптера во время запуска операционной системы.
Распиновка VGA провода согласно его цветовой маркировке очень помогает в некоторых случаях, например: Когда выполняется самостоятельное тестирование проводников на предмет обрыва или при необходимости увеличить длину провода. К сведению: Промышленность выпускает кабели VGA имеющие длину порядка тридцати метров.
Пятнадцати-контактный разъем VGA, конструкция которого представляет собой форму трапеции с размещенными выводами по трехрядной схеме, в каждом ряду имеется по пять контактов. Для обеспечения корректного соединения комплементарных разъемов, контакты в колодке установлены в не симметричном порядке. Такое устройство, благодаря своей форме, гарантирует правильное соединение кабеля. Последовательность нумерации выходных контактов положено обозначать как показано на снимке ниже:
Распиновка VGA согласно цветовой маркировке
Распиновка коннектора Mini VGA
Распиновка S-Video
мама s video
папа s video
Что такое выход av на приставке
Подключение к телевизору и настройка цифровой DVB-T2 приставки
Необходимое оборудование
Постепенный переход с аналогового на цифровое эфирное вещание происходит на всей территории России. Некоторые каналы всё ещё можно будет просматривать с помощью встроенных в телевизор тюнеров, декодирующих аналоговый сигнал. Но принимать большее количество стабильно транслируемых телевизионных каналов с улучшенными параметрами видео- и аудиосигналов получится, лишь перейдя на новый стандарт DVB-T2.
Справка. DVB-T2 — это аббревиатура Digital Video Broadcasting-Second Generation Terrestrial, которая переводится с английского языка как Цифровое Видеовещание-Наземное Второго Поколения.
Что уже есть: стандартная комплектация
Большинство современных телевизоров известных компаний-производителей электроники имеют встроенный тюнер DVB-T2. Информацию об этом можно всегда найти в инструкции к имеющемуся телевизионному приёмнику.
Для более ранних моделей и телевизоров старого образца для приёма сигнала в цифровом формате придётся приобрести приставку (ресивер) DVB-T2, которых в настоящее время имеется большое разнообразие. Отличаются они не только внешним видом, материалом корпуса и комплектацией, но также процессором и непосредственно функциональностью самого тюнера.
Стандартная модель ресивера обычно имеет следующую комплектацию:
Что нужно ещё: дополнительное оборудование
Для приёма цифрового сигнала, кроме приставки, необходима телевизионная антенна с дециметровым диапазоном принимаемых частот (ДМВ, частоты от 300 МГц до 3 ГГц).
Внимание. Если в доме установлена централизованная антенна с поквартирной разводкой (не путать с кабельным телевидением), то в приобретении индивидуальной отпадает необходимость.
При выборе антенны самыми важными факторами являются:
В случае, если телевышка находится в прямой видимости, а количество стенных перегородок до внешней стены не велико, лучше всего приобрести комнатную антенну.
Если же расстояние до ретранслятора большое, а дом находится в низине или загорожен высокими постройками, необходимо покупать внешнюю активную (со встроенным усилителем) антенну, которую можно будет установить на крыше или на специальной мачте. В данном случае понадобятся:
Важно. В некоторых приставках на входное антенное гнездо может подаваться постоянное напряжение (включается в меню ресивера), и в таких случаях внешний блок питания для антенного усилителя не нужен.
Для подключения приставки к телевизору вместо стандартного аналогового подключения RCA можно использовать кабель HDMI, если на данных устройствах есть соответствующие разъёмы.
Его использование, благодаря большой пропускной способности, позволяет поддерживать передачу многоканальных цифровых аудиосигналов и цифровых видеосигналов высокого разрешения.
Назначение разъёмов: что для чего нужно?
Для передачи сигнала между совместно работающими электронными устройствами (в данном случае это антенна, ресивер и телевизор) необходимо наличие в них входных и выходных разъёмов, а также соединительные кабели.
Разъёмы устройств и штекера кабелей могут иметь различный стандарт исполнения, и пользователь должен чётко разбираться в их подключении.
Стандартные разъёмы
При всём разнообразии приставок основные разъёмы, расположенные на задней панели, у них аналогичны:
На передней панели также может находиться USB порт, предоставляющий пользователю следующие возможности:
Редкие разъёмы
В некоторых устройствах DVB-T2 могут встречаться и другие разъёмы:
Подключение цифровой приставки
Выбор приставки, а также её подключение очень зависят от года выпуска телевизионного приёмника, а следовательно, и наличия на нём входных портов определённого стандарта.
К современному телевизору
При подключении к устройству DVB-T2 современного телевизионного приёмника из всех имеющихся у него входных разъёмов лучше всего использовать HDMI, так как данный интерфейс предназначен для мультимедиа высокой чёткости, и с помощью одного кабеля можно сразу передавать цифровой видео и стерео аудиосигнал.
Справка. Кабель HDMI-HDMI обычно не входит в стандартную комплектацию и приобретается отдельно.
Подключение ресивера к телевизору производится в следующей последовательности:
К старому телевизору
Под старыми телевизорами подразумеваются модели, в которых уже имеются 3 входных разъёма RCA, но отсутствует порт HDMI.
Подключение производится аналогично предыдущему, но с помощью кабеля с «тюльпанами», имеющимися в комплекте большинства ресиверов, при этом цвета гнёзд на обоих устройствах и на штекерах кабеля должны соответствовать друг другу.
В случае, если у телевизора один динамик, а значит, и один аудиовход, к нему подсоединяют штекер белого цвета, а к видеовходу — жёлтого цвета.
После включения приставки и телевизора кнопкой « SOURCE » на дистанционном пульте телеприёмника выбирается источник сигнала AV.
Внимание. Кабелем 3 RCA-3RCA можно подключать и современные телевизоры, но качество изображения будет хуже из-за перехода цифрового сигнала в аналоговый.
Ещё с большей проблемой столкнутся владельцы телеприёмников, имеющих на входе только разъёмы SCART, D-SUB, DVA или S-VIDEO. Для их подключения на устройствах DVB-T2 должны быть аналогичные выходы. Также необходимо будет приобрести соединительные кабели.
После подключения к сети обоих устройств, в зависимости от выбранного разъёма, на телевизоре кнопкой « SOURCE » пульта управления выбирают нужный источник сигнала SCART, ПК или AV.
Настройка каналов
После того, как все устройства правильно подключены между собой и на них подано питание, можно приступить к настройке телеканалов. Для этого:
После этого устройство перейдёт в подменю «Автопоиск» и само найдёт все цифровые каналы телевидения и радио, передающиеся с ретранслятора, и сохранит их в памяти.
Важно. На этой странице «Поиск» в строке «Питание антенны» можно включать или выключать подачу постоянного напряжения на усилитель вашей внешней активной антенны.
Проверка качества сигнала
Бывает так, что количество телеканалов, принимаемых купленной приставкой, меньше, чем транслируется ближайшей телевышкой.
Чаще всего причина не в ресивере, а в качестве сигнала, приходящего на него.
Для проверки уровня (мощности) сигнала и его качества (соотношения сигнал/шум) существуют специальные приборы, но это можно сделать и с помощью одной из функций ресивера.
При нажатии на кнопку « INFO » в правом углу экрана появляются две индикаторные полоски с процентными показателями. Верхняя показывает уровень сигнала, нижняя — его качество. Если уровень сигнала ниже 50%, следует позаботиться об увеличении мощности входного сигнала. Достигают этого следующим образом:
Подключение нескольких телевизоров к одной приставке
Для подключения двух или трёх телевизоров к одной приставке существуют 2 способа:
1. К сквозному антенному выходу приставки RF OUT (LOOP) через отрезок коаксиального кабеля подключают ещё один ресивер, а уже к нему второй телевизионный приёмник. Основные преимущества такого подключения:
Недостаток — необходимость покупки ещё одного ресивера.
2. Так как на приставке обычно имеются порт HDMI, выходные гнёзда RCA, а также некоторые редкие разъёмы ( SCART, D-SUB, DVA, S-VIDEO ), к ним с помощью кабелей также можно подключить несколько телевизоров.
Преимущество будет одно — не потребуется тратиться на ещё одну приставку. Но и недостаток очень значительный — по всем приёмникам будет транслироваться один и тот же канал.
Возможные проблемы и их решение
При работе любого электронного устройства могут возникнуть проблемы, а когда они работают совместно, число вариантов неисправностей также увеличивается. Пользователь должен уметь определить их, а в несложных случаях самостоятельно исправить.
Каналы вообще не ловятся
Причин может быть множество:
Необходимо поэтапно проверить каждую из возможных неисправностей и, выявив её, произвести ремонт или заменить одно из устройств подходящим для приёма или исправным.
Ловится только часть каналов
Следует перенаправить приёмное устройство.
Слабый сигнал
На уровень (мощность) сигнала могут влиять различные факторы:
Чтобы это исправить, необходимо:
В последнем случае — переждать.
Нет сигнала
Такая проблема может возникнуть из-за неблагоприятных погодных условий:
В таком случае пользователь:
В связи с ремонтными или профилактическим работами могут временно отключить ретранслятор. Здесь остаётся только ждать.
Изображение тормозит или зависает
Если домашняя электронная аппаратура большую часть времени работает без каких-либо проблем, то притормаживание трансляции и зависание изображения — это вина сбоев в работе ретранслятора.
Каналы были, но пропали
Это может произойти только по двум причинам:
В любом случае в скором будущем всем придётся перейти на цифровой стандарт, и о том, какие бывают цифровые DVB-T2 приставки, как они подключаются и какие возникают проблемы из-за несоответствия купленного устройства имеющимуся телевизору, лучше узнать до приобретения ресивера.
Как подключить цифровую ТВ приставку к телевизору, монитору и можно ли сразу к двум?
Покупая смарт-приставку для телевизора или получив у провайдера IPTV, многие не только ищут советы по выбору, но и информацию о том, как же ее подключить. Да, продвинутые пользователи возразят, мол, что там сложного, но есть люди, которые далеки от всех этих современных гаджетов. Мы постараемся максимально подробно рассказать, как подключить цифровую ТВ приставку к современным и старым телевизорам, мониторам. Что необходимо для работы Интернета и периферийных устройств.
Смарт-ТВ приставки и цифровые приставки
Прежде всего, нужно разобраться, что же такое эти смарт-приставки и в чем разница от цифровой, а потом уже будем говорить о подключении. Важно различать смарт-приставки и ресиверы для получения цифрового сигнала. Внешне они могут быть похожи, но по функциональным возможностям отличия кардинальные.
Смарт-ТВ приставки
Представляют они собой небольшие устройства (как правило, в виде коробки, реже – в виде флешки), которые призваны расширить функционал обычного телевизора.
Смарт-приставки могут похвастаться операционной системой (обычно Android ) и современной аппаратной частью, что делает их этакими мини-компьютерами со всеми присущими возможностями (запуск программ, посещение Сети, игры и т.д.).
ТВ-приставка под управлением Android (реже Windows ) дает возможность превратить самый обычный телевизор или монитор в настоящий мультимедийный центр. Подключив такое устройство, пользователь сможет смотреть любимые фильмы и передачи в хорошем качестве, играть, посещать интернет-страницы, общаться с друзьями в социальных сетях и многое другое. Стоимость ТВ-приставок начинает с 1500 рублей (на зарубежных торговых площадках).
Цифровые приставки
Цифровые ресиверы (их еще называют IPTV-приставки) позволяют лишь просматривать цифровое телевидение, попутно улучшая качество сигнала. Как правило, их дают провайдеры IPTV-телевидения при заключении договора. Самые популярные провайдеры кабельного цифрового телевидения в России:
При разнице в функционале процесс подключения цифровых приставок и Смарт-ТВ очень похож. Читайте наиболее полную инструкцию по подключению телевизора к приставке.
Подключение ТВ-приставки: какие разъемы могут быть?
Итак, прежде чем рассмотреть сам процесс подключения ТВ-приставки к телевизору, предлагаю вам ознакомиться с разъемами, которые может содержать устройство. Их разнообразие и количество напрямую зависит от конкретного ТВ-бокса и его стоимости. Мы рассмотрим типичный набор разъемов для приставок в форм-факторе коробки, так как они сегодня наиболее распространены.
Как подключить ТВ-приставку к современному телевизору?
Как подключить ТВ-приставку к монитору?
Есть и другие варианты подключения, но практически все предполагают применение преобразователя. С подключением ТВ-приставки таким способом придется, конечно, попотеть, но в результате старый монитор может стать подобием большого смартфона, на котором можно смотреть фильмы и проходить игры.
Как подсоединить цифровую ТВ-приставку к старому телевизору?
Как подключить ТВ-приставку к двум телевизорам?
Нередко пользователи хотят сделать в доме «умными» сразу несколько телевизоров, подключив их к одному ТВ-Боксу. Теоретически это возможно, но как это будет на практике – предугадать сложно.
Внимательно читайте инструкцию к вашей приставке! Она может просто не поддерживать такое подключение и выйти из строя.
В каких ситуациях может быть полезно подключение одной ТВ-приставки к двум телевизорам? Например, когда хочется, чтобы и в зале, и на кухне можно было смотреть любимый фильм.
Как выйти в Интернет на ТВ-приставке?
Все, если нет проблем с роутером, то вы можете начать качать приложения, серфить в Сети и смотреть фильмы-онлайн.
К нему-то и подключается сетевой кабель, по которому предоставляется провайдером доступ в Интернет, или который подключен у вас к модему, роутеру.
Как к ТВ-приставке подключить периферийные устройства?
Многим пользователям недостаточно для комфортной работы пульта дистанционного управления. Зачастую китайские производители предлагают в комплекте неудобные пульты ДУ, с помощью которых можно разве что перелистывать рабочие столы и видео переключать. Благо все приставки дают возможность подключить и мышь, и клавиатуру, и геймпад, и множество других устройств. Как же подключать их к ТВ-приставке?
Подключение периферии к ТВ-приставке посредством беспроводных интерфейсом происходит в несколько простых действий. Активируем на устройстве и TV Box нужный интерфейс ( Wi — Fi или Bluetooth ). Из списка найденных устройств выбираем нужное, после чего произойдет сопряжение. Если потребуется ввод пароля, используйте комбинации «0000» или «1234».
AV-выход
AV-выход – это специальный разъём, который используется для передачи аналогового сигнала. Имея провод со специальными выходами, можно через AV-выход подать аналоговый сигнал от одного устройства к другому.
Если в телевизоре имеется AV-выход, то при помощи его можно принимать аналоговый видеосигнал с компьютера, фотоаппарата, видеокамеры, смартфонов и DVD. Изображение и звук передаются при помощи провода и AV-выхода на телевизор, и можно всё просматривать на большом экране. На данный момент – это наиболее простой способ подключить любое устройство к телевизору.
AV-выход
Если на видеокамере или фотоаппарате имеется AV-выход, так же имеется возможность просматривать видео или фотографии на экране телевизора или компьютера. При помощи специальной компьютерной программы можно сохранить в памяти компьютера просматриваемую информацию. А так же после сохранения в случаи надобности перенести на любой носитель (диск, флешка).
В настоящее время новые технологии позволили обеспечить смартфоны AV-выходом. Уже некоторое время смартфоны предлагаются с AV-выходом и имеют поразительный спрос. Поэтому если приобрести смартфон с такой функцией, то можно без проблем просматривать видеозаписи на большом экране телевизора или компьютера.
Так же очень удобно использовать смартфон с AV-выход в рабочих целях. При необходимости можно использовать AV-выход и через ноутбук передать необходимую информацию со смартфона по Интернету.
Подключение СМАРТ приставки к старым кинескопным ТВ
Маленькое вступление
Раньше я уже затрагивал эту тему (смотри по ссылке) «Как обычный ТВ переделать в Смарт«. Речь шла о том как старые кинескопные, аналоговые телевизоры превратить современные медиа центры. То есть сделать абгрейд, если выражаться на языке компьютерщиков.
А в чем проблема
При этом основная проблема которая возникает — как всё это состыковать вместе. Одно дело если у вас телевизор уже современный только без интегрированного смарт. Все такие ТВ имеет как минимум один HDMI вход, а Smart приставки имеют HDMI выход
И как правило в комплекте такой же шнур.
Тут проблемы никакой соединили телевизор и приставку шнуром и УРА всё заработало.
Проблема №1
А вот те пользователи которые имеют старые аналоговые ( их еще называют кинескопные) телевизоры, бывает что не могут понять как же всё это можно соединить. Потому что не все современные смарт приставки имеют стандартный RCI выход. Такой как мы его привыкли видеть — красно бело желтая коннекторы.
Чаще всего этот выход имеет форму гнезда Jack 3.5.
И для этого нужен Шнур вот такой формы
Но основная проблема заключается не в этом, а в том что этих шнуров существует несколько вариантов. По этой причине и возникает путаница.
Скажу сразу что большинство из этих стандартов довольно редкие. Это и спасает. Популярных вариантов распиновки всего лишь два- три но и в них можно запутаться.
Если присмотреться предыдущему рисунку то все эти варианты можно разбить на две категории. Это Группа А где провод экрана G ( земля) находится на первом контакте. А местами меняются только сигнальные провода. И Группа B где экран G находится на втором контакте.
Чаще всего для смарт приставок используется шнур вот такого формата:
Первый популярный вариант
Проблема №2
Вторая проблема в том что очень редко производитель на упаковке указывает по какой из схем этот шнура распаян. А большинство продавцов также об этом не в курсе, а многие не знают что эти шнуры бывают разных типов.
Второй по популярности это шнур с такой распиновкой. В нём общий провод на том же контакте, а поменяны только местами видео и аудио разъемы.
Второй популярный вариант
Когда у вас уже появится изображение, со звуком проблем как правило уже не будет. Оставшихся два свободных штекера включайте соответственно свободная гнёзда в телевизоре.
Если у вас нет в ходов тюльпан. А есть только скарт то можно подключить через переходник.
Проблема №3
Она возникает с путаницей гнёзд на смарт приставке. Потому что внешне они очень похожи. А надписи под ними не всегда есть или они плохо различимы. Да и разве мы их всегда читаем (спешка). Внешне очень похожие зато они имеют очень разное функциональное назначение. AV это аудио-видео выхода. А S/PDIF это Sony Philips Digital Interface. Если проще то это передача цифрового звука между различными устройствами. Видеосигнала там нет. Поэтому для нас она не подходит так как работать эта система в нашем варианте не будет.
Проблема №4
Она возникает если вы хотите одновременно подключить современный телевизор по HDMI ходу и аналоговый телевизор старого типа через тюльпаны. Первый заработает автоматически, а второй как правило работать не будет покуда вы не отключите первый ТВ.
И связано это с тем что многие смарт приставки не могут одновременно выводить изображение на два различных устройства. И приоритет будет в HDMI выхода.
Выводы:
Если вы планируете подключать Смарт приставку к старым телевизорам то нужно более тщательно подойти к её выбору.
Как подключить Смарт ТВ-приставку к старой модели телевизора
Как подключить ТВ приставку к старой модели телевизора с помощью AV кабеля (тюльпан)
Многие пользователи задают вопрос о том, можно ли с помощью ТВ-приставки сделать так, чтобы старый телевизор «поумнел» и жизнь его продлилась? Казалось бы, тут нет проблем, если не считать одну — у телевизоров старых моделей отсутствует HDMI-вход. Что тут можно сделать?
Заняться поисками модели TV–Box, имеющего композитные выходы, которых, как правило, три: Желтого цвета — для подключения видео. Красного и белого — для звука.
На телевизоре должны быть идентичные входы. Подключение осуществляется с помощью кабеля 3RCA-3RCA, снабженного тремя «тюльпанами» на каждом из концов. Для исключения путаницы каждый конец имеет свой цвет. Как только ТВ-приставка будет подключена, телевизор переключается в режим, обеспечивающий вывод видео.
У современных ТВ-боксов, обладающих продвинутым «железом», уже не используются устаревшие «тюльпаны». Вместо них устанавливается выход AV, кабель к которому не всегда входит в комплект поставки. Если его нет, то придется приобретать переходник.
Практический опыт показывает, что возможно использование кабеля 3.5 Jack-3RCA, на одном конце которого 3,5 разъем (напоминающий используемый в наушниках), а на другом — три «тюльпана». Для подключения Jack используется выход на ТВ-приставке, а 3RCA — на телевизоре.
В специализированных магазинах имеются также конвертеры видеосигнала, а проще говоря преобразователи. Один из вариантов — модель HDMI2AV, которую можно приобрести за 500 рублей. Через вход HDMI к нему подключается ТВ-приставка, а через провод 3RCA-3RCA сигнал передается на телевизор.
Выход av на тв приставке для чего
У современных телевизоров большой набор функциональных возможностей. Некоторые из них могут показаться архаичными и ненужными в сочетании с новейшими технологиями. Такое мнение может сложиться при взгляде на заднюю или боковую панель новенького телевизора, где по соседству расположены разъёмы HDMI и AV-входа. На старой ТВ-технике, гнёзда для подключения аналогового сигнала, могут находиться на лицевой стороне под монитором.
Предназначение стандартного разъёма RCA
Учитывая стремительный рост цифровых технологий, многие считают, что AV входы и выходы на телевизоре никому не нужны. Данная технология среди большинства пользователей считается безнадёжно устаревшей и ненужной. Но первое впечатление часто бывает обманчивым. Ведь AV вход предназначен для воспроизведения аналогового сигнала с видеоаппаратуры через разъём RCA на монитор телевизора. При наличии записывающего устройства, возможно, воспользоваться обратным потоком по AV-выходу и записывать телетрансляции с телевизора на запоминающее устройство через подключение по специальному коаксиальному шнуру, который подключается в тот же RCA разъём.
Чтобы понимать важность AV входа нужно знать:
Разобраться со всеми перечисленными пунктами, можно намного проще – просто обратите внимание на разъём у передающих устройств. Если аппаратура рассчитана под аналоговое воспроизведение, то выдумывать ничего не надо. Подключайте его к телевизору, через AV-вход. Всё равно цифрового качества воспроизведения добиться с применением устаревших медианосителей и оборудования не получится.
Положительные стороны аналогового сигнала
В связи с тем, что до сих пор большинство медиафайлов не переведены в цифровое качество, для их воспроизведения не нужна, дорогостоящая аппаратура с поддержкой стандартов качества изображения HDTV, FULL HD. Вполне достаточно оборудования способного передавать на телевизор аналоговый сигнал с качественной картинкой и стереозвуком. Для этого потребуется подключить видеоаппаратуру с помощью провода, объединяющего в себе два кабеля под видео и аудиосигналы. Из-за такого способа подключения данный интерфейс входа получил название – композитный.
Простой и важный способ подключения
При использовании AV входа/выхода видеосигнал передаётся по отдельному каналу, через жёлтый контакт, а для воспроизведения стерео аудиокабель разделён на две части – это левый и правый канал передачи звука. Подключаются они с помощью белого и красного штекеров. Для воспроизведения композитный провод подключается к телевизору через гнёзда, соответствующего цвета, в разъём RCA. Можно сделать вывод для себя при покупке телевизора о важности и актуальности наличия у телевизора функциональной возможности композитного подключения, на фоне того, что большинство медиафайлов доступны для воспроизведения, с записывающих, проигрывающих устройств, по средствам аналогового сигнала.
Обзор Mecool KM7: ТВ-бокс на Amlogic S905Y4 с поддержкой AV1
AV1 обеспечивает на 30-50% лучшее сжатие в сравнении с H.264 или VP8 и до 30% лучшее, чем HEVC. Такое сжатие позволяет получить меньший битрейт при одинаковом качестве видео.
Содержание
КМ1 построен на четырехъядерной, энергоэффективной Cortex A-35 SoC Amlogic S905Y4, с рабочей частотой до 2 ГГц. Чип выполнен по 12 нМ техпроцессу и предназначен прежде всего для использования в Android TV донглах (стиках). В качестве графического ядра используется давно известная всем ARM Mali-G31 MP2. S905Y4 поддерживает аппаратное декодирование видео сжатого кодеком AV1.
В обзоре рассмотрим устройство, разберём его и выясним — на что оно способно или не способно.
Характеристики Mecool KM7
| Модель: | KM7 |
| Операционная система: | Google Android ATV 11 |
| Процессор: | Amlogic S905Y4 четырехъядерный процессор Cortex A35 до 2,0 ГГц |
| Графический ускоритель: | Mali-G31 MP2 |
| ОЗУ: | 2/4 ГБ |
| Внутренняя память: | 16/64 ГБ |
| Версия Bluetooth: | Bluetooth Bluetooth 5.0 |
| WiFi подключение: | IEEE 802,11 a/b/g/n/ac, 2.4+5 ГГц 1T1R |
| Поддержка HDR: | HDR10+, HDR10, HLG |
| Питание: | 5 В, 2.0 А |
| HDMI выход: | HDMI 2.1 |
| Цифровой вывод звука SPDIF: | нет |
| Аналоговый аудио/видео выход: | еcть |
| Разъёмы : | 2x USB 2.0, HDMI, RJ-45, 3.5 мм, AV выход, TF card до 32 ГБ, разъём питания |
| Индикатор режимов работы: | тройной LED индикатор (питание, сетевое подключение, работа пульта ДУ) |
| Поддержка видео: |
* Amlogic видео движок (AVE) с выделенными аппаратными декодерами и энкодерами
* Поддержка многорежимного декодера — 4 К x 2 К 60fps + 1×1080 P 60fps
* Поддерживает несколько «обеспеченных» сеансов расшифровки видео, одновременное декодирование и кодирование
* Видео/изображение декодеры:
-AV1 MP-10@L 5.1 профиль до 4 К x 2 К 60fps
-VP9 профиль-2 до 4 К x 2 К 60fps
-H.265 HEVC MP-10 L5.1 до 4 К x 2 К 60fps
-AVS2-P2 профиль до 4 К x 2 К 60fps
-H.264 AVC hp L5.1 до 4 К x 2 К 30fps
-H.264 MVC до 1080 P 60fps
-MPEG-4 ASP L5 до 1080 P 60fps (ISO-14496)
-WMV/VC-1 SP/MP/AP до 1080 P 60fps
-AVS-P16 (AVS +)/AVS-P2 JiZhun профиль до 1080 P 60fps
-MPEG-2 МП/HL до 1080 P 60fps (ISO-13818)
-MPEG-1 МП/HL до 1080 P 60fps (ISO-11172)
-RealVideo 8/9/10 до 1080 P 60fps
Упаковка
Mecool KM7 поставляется в картонной коробке, на которой изображены медиапроигрыватель с пультом управления, название модели, комплект поставки и краткая инструкция по подключению.
Комплект поставки
В комплект поставки входит:
Комплектный пульт ДУ. Подключение сторонней аэромыши
При помощи предустановленного приложения пульт KM7 можно использовать для управления телевизором, с моим Hisense можно переключать каналы, регулировать звук, включать/отключать ТВ и выбирать источник сигнала.
В приложении нужно выбрать марку вашего телевизора и ИК команды будут прописаны в пульт. Кнопок на пульте достаточно для управления ТВ боксом на ATV.
Над кольцом D-PAD расположена кнопка вызова голосового помощника и отверстие встроенного микрофона над ней. Чувствительность микрофона на хорошем уровне, команды и вопросы распознаются точно. Питание предусмотрено от двух элементов ААА. В руке пульт располагается уверенно, не выскальзывает.
При подключении аэромыши, в режиме «Air mouse», когда управляете курсором при помощи встроенного акселерометра, не работает кнопка «Назад». Если аэромышь переключить в режим пульта, то все кнопки работают нормально.
Голосовой ввод на аэромышках также не работает. У KD1 в предыдущем обзоре такая проблема решалась сторонним приложением Lesser AudioSwitch.
Пробовал подключать G20s и G50s, обе работали с указанными недостатками.
Внешний вид
Корпус KM7 изготовлен из матового пластика, на верхней крышке есть глянцевая вставка с логотипом фирмы-производителя.
На нижней части приклеены резиновые ножки и выполнены вентиляционные отверстия.
Размеры корпуса (Д, Ш, В) 100 × 104 × 18 мм, вес 107 г.
В переднем торце устройства находятся три светодиодных индикатора, которые сигнализируют о режиме работы тв-бокса (красный цвет-режим ожидания, синий-режим работы), наличии сетевого подключения (зеленый цвет при подключении) и отклике на команды пульта ДУ (красный цвет при обработке команд пульта ДУ). Интенсивность свечения на среднем уровне, в темное время глаз не раздражает.
На левой, боковой грани находятся два разъёма USB 2.0 и разъём Micro SD карты. Сзади находятся следующие разъёмы:
AV выход, RJ-45, HDMI и разъём питания.
Разборка
Для разборки корпуса КМ7 нужно открутить саморезы, которые находятся под резиновыми ножками и открыть защёлки по периметру нижней части корпуса. Для извлечения платы выкручиваем еще четыре самореза. Кабель WiFi антенны подпаян к плате, сама антенна приклеена к корпусу. Bluetooth антенна выполнена в виде дорожки на плате.
Плата собрана аккуратно, следов несмытого флюса не обнаружено. Можно идентифицировать следующие элементы:
На линиях порта HDMI установлены сборки ESD защиты.
Программная оболочка
Тв-бокс включается после подачи питания. После включения необходимо подключить к KM7 пульт ДУ, выполнить начальную настройку Android TV и добавить учетную запись Google.
Mecool KM7 работает под управлением сертифицированной операционной системы Google Android 11 ATV с закрытым root доступом.
Версия установленной сборки RTT0.210608.002.20210825 release-keys. После запуска OTA обновлений программного обеспечения не было найдено.
В качестве домашнего экрана используется Android TV Home версии 3.1.2. В верхней части экрана находится иконка голосового поиска, справа от которой расположены индикатор сообщений, кнопка меню настроек и часы.
Рабочий стол выполнен в виде настраиваемых каналов с рекомендациями. В первую, верхнюю строку можно добавлять необходимые вам приложения. Рекомендации от каналов и приложений прокручиваются в горизонтальном направлении. Чередование каналов по вертикали также можно настроить.
В меню «Приложения» размещены оптимизированные для ATV приложения. При установке приложений из сторонних источников их можно найти в предустановленном «Sideload Launcher».
«Из коробки» установлен стандартный набор приложений, который Mecool устанавливает в свои устройства. Netflix видимо неофициальный и на момент написания обзора уже не работал.
Магазин Google Play установлен с адаптированными для ATV приложениями.
Меню настроек Mecool KM7 выполнено только в виде выдвигающаяся панели с правой стороны. Доступны настройки wifi/bluetooth соединения, экрана, голосового управления, встроенного Chrome Cast, звука, воспроизведения, HDMI CEC. Пунктов отвечающих за включение Autoframerate и поведение устройства при нажатии кнопки включения/отключения нет.
Дополнительные настройки «More settings (droid settings)» спрятаны в меню «Параметры разработчика».
Как подключить Смарт ТВ-приставку к старой модели телевизора
Как подключить ТВ приставку к старой модели телевизора с помощью AV кабеля (тюльпан)
Многие пользователи задают вопрос о том, можно ли с помощью ТВ-приставки сделать так, чтобы старый телевизор «поумнел» и жизнь его продлилась? Казалось бы, тут нет проблем, если не считать одну — у телевизоров старых моделей отсутствует HDMI-вход. Что тут можно сделать?
Заняться поисками модели TV–Box, имеющего композитные выходы, которых, как правило, три: Желтого цвета — для подключения видео. Красного и белого — для звука.
На телевизоре должны быть идентичные входы. Подключение осуществляется с помощью кабеля 3RCA-3RCA, снабженного тремя «тюльпанами» на каждом из концов. Для исключения путаницы каждый конец имеет свой цвет. Как только ТВ-приставка будет подключена, телевизор переключается в режим, обеспечивающий вывод видео.
У современных ТВ-боксов, обладающих продвинутым «железом», уже не используются устаревшие «тюльпаны». Вместо них устанавливается выход AV, кабель к которому не всегда входит в комплект поставки. Если его нет, то придется приобретать переходник.
Практический опыт показывает, что возможно использование кабеля 3.5 Jack-3RCA, на одном конце которого 3,5 разъем (напоминающий используемый в наушниках), а на другом — три «тюльпана». Для подключения Jack используется выход на ТВ-приставке, а 3RCA — на телевизоре.
В специализированных магазинах имеются также конвертеры видеосигнала, а проще говоря преобразователи. Один из вариантов — модель HDMI2AV, которую можно приобрести за 500 рублей. Через вход HDMI к нему подключается ТВ-приставка, а через провод 3RCA-3RCA сигнал передается на телевизор.
Как подключить цифровую приставку к телевизору и настроить каналы
Телевизионная приставка расширяет возможности телевизора. Старые телевизоры могут не принимать сигналы DVB-T2. В этом формате транслируются современные каналы.
В этом случае стоит подключить телеприставку, которая может расшифровать цифровой сигнал и преобразовать в аналоговый.
Также существуют приставки для DVB-C (кабельное ТВ), DVB-S (спутниковое ТВ) и приставки с комбинированными режимами работы. В отдельную категорию стоит вынести смарт-приставки (TV-Box). Они могут подключить абсолютно любой телевизор к сети Интернет.
Порты цифровой приставки для подключения ресивера к телевизору
За среднюю ТВ-приставку просят примерно 1200 рублей либо от 300 рублей в случае аренды этой приставки у провайдера, который дает доступ к каналам.
Люкс-класс приставок начинается от 5000 рублей, но за свою цену предлагают более широкий функционал: доступ в Интернет, управление из приложения на смартфоне и более высокое качество изображения.
Что понадобится для подключения приставки к телевизору?
Приставкам типа DVB-T2 и DVB-S2 для корректной работы необходимы антенны. Спецификации нужно уточнять у консультантов или у людей, имеющих опыт работы с данными устройствами: качество сигнала зависит от рельефа, количества домов неподалёку, в какую сторону направлены антенны и других факторов.
Стандарт вещания DVB-T2
Также не стоит забывать про антенный кабель: его длину нужно измерить заблаговременно, учитывая маленький запас для возможности манёвров.
Также абсолютно любым приставкам необходим кабель для подключения непосредственно к самому телевизору. Это может быть как HDMI кабель, в случае с новыми телевизорами, либо RCA или SCART, в случае с телевизорами старше 6 лет.
Если подключить цифровую приставку через разъем HDMI, то качество будет лучше, чем через RCA
Для определения типа подключаемого кабеля, нужно посмотреть на заднюю сторону телевизора и проверить наличие необходимых интерфейсов либо проверить их в инструкции к телевизору.
Комплект поставки ТВ-приставки – кабеля
В комплекте, помимо самой ТВ-приставки, можно увидеть несколько кабелей для подключения к различным телевизорам. Например, в комплекте может лежать кабель HDMI, RCA, SCART и S-Video
Кабеля, входящие в комплект поставки ТВ-приставки
Для интерфейса HDMI существует несколько версий:
HDMI – цифровой интерфейс, который позволяет соединять приставку с более новыми телевизорами, а также имеет линии обеспечения объёмного звучания. Для старых телевизоров существует аналоговый интерфейс SCART, который выглядит как широкий прямоугольный разъём, S-VIDEO, имеющий вид чёрного разъёма со штекером в центре и RCA, который выглядит как три разноцветных (желтый, белый и красный) штекера – тюльпана.
разъем RCA
Если применять любой из этих интерфейсов, то максимальное разрешение составит 768 на 576 пикселей, а частота кадров будет ограничена 25 к\сек.
Во многих ТВ-приставках присутствуют USB-порты, которые позволяют подключить, например, флешку и воспроизводить любые мультимедиа (музыка, видео, фото). Для воспроизведения FHD контента в разрешении 1920х1080 хватит любой флешки с USB 2.0, но для разрешения 4К, которое составляет 3840х2160 понадобится накопитель с USB 3.1 второго поколения (gen2) с пропускной способностью не менее 20 гигабит в секунду.
Также стоит помнить, что в комплекте с ТВ-приставок для приёма цифровых телеканалов есть только пульт ДУ. Но комплект с приставками для трансляции спутникового сигнала также состоит их набора проводов, которые необходимы для подключения антенны, и декодеры.
Дополнительное оборудование для приставок
Если вы никогда до этого не имели дела с телевизионными приставками и не знаете, как правильно провести её настройку, то можно приобрести комплект из приставки и беспроводной клавиатуры с мышкой.
Такие наборы часто можно встретить к моделям премиум-класса, который начинается от 5000 рублей. Мышка поможет быстрее передвигаться по интерфейсу приставки, а клавиатура поможет быстрее набирать текст.
Также к дополнительным аксессуарам можно отнести различного рода удлинители, переходники, разветвители и разделители, которые могут пригодиться для подключения нескольких телевизоров единовременно.
Как от одного ресивера Триколор подключить два телевизора – новый и старый
Как подключить приставку к новому и старому телевизору через разъемы HDMI, тюльпаны-RCA, SCART
Подключаем современный телевизор к телевизору с помощью разъема HDMI:
Старый телевизор
В предыдущей инструкции описывались шаги для подключения ТВ-приставки к новым телевизорам через кабель HDMI. В случае, если вы подключаете цифровую ТВ-приставку к старому телевизору стоит обратить внимание на разъём, с помощью которого вы собираетесь подключать приставку к телевизору.
Как подключить приставку к телевизору Samsung пошагово – видео инструкция:
Как подключить колонки к телевизору через оптический аудиовыход
Не каждый может позволить себе ходить в кинотеатр, да и не каждому это надо. Поэтому многие смотрят фильмы дома, по телевизору, но мощности встроенных динамиков не хватает, поэтому приходится подключать колонки. Отсюда возникает вопрос, как это сделать? Существует много разных способов, одним из которых является оптический кабель.
Что представляет из себя оптический кабель для подключения акустики
Оптический кабель образует цифровой аудиосигнал и передаёт его. Кабель усиливает сигнал телевизора тем самым делая его громче, а потом передает его так, чтобы и мы слышали это.
Можно использовать коаксиальный кабель, но у оптического больше положительных сторон. Например: он сокращает потери сигнала, так же он гораздо лучше ведет себя на больших расстояниях.
Как подключить оптический кабель к телевизору и к акустической системе – инструкция
Перед подключением выключите телевизор!
Для подключения акустики с помощью оптического кабеля, вы можете воспользоваться этой инструкцией:
Важно! Рекомендуемая длинна провода должна быть не более 5 метров, тогда звук будет передаваться без помех и его пропадания будут исключены.
Подключение дополнительных усилителей звука
С помощью оптического кабеля можно подключать разного вида акустику к телевизору. Акустическая система бывает активной и пассивной.
Активная акустическая система очень легко выделяется среди других. Она обладает регулятором громкости и проводом питания. Примером активной акустики являются компьютерные колонки.
Подключают активную акустику чаще всего в разъем для наушников.
Активная акустическая система
В некоторых колонках установлен разъем для оптического входа, который можно найти по надписи Digital IN. Чтобы подключить такие колонки к телевизору – требуется оптический кабель.
Преимущества активных колонок в том, что они отлично передают звук не урезая его качества, так же увеличивают громкость на достойном уровне. Единственный недостаток – это то, что они плохо воспроизводят низкие частоты.
Пассивная акустическая система – отличается от предыдущей отсутствием встроенного усилителя, из-за этого приходится подключать отдельный блок.
При подключении усилителя стоит обращать внимание для какой колонки он предназначен. Для левой – левый, для правой – правый.
Пассивная акустическая система
Подключение усилителя выполняется с помощью винтовых зажимов, после чего вся система подключается к телевизору через HDMI, но если такого разъема нету, то подключается через имеющиеся разъемы.
Как подключить колонки к телевизору через тюльпаны и оптический выход аудио, используя конвертер оптика в аналог тюльпаны RCA:
Как подключить Яндекс станцию к телевизору с помощью HDMI
Яндекс станция представляет собой умную систему, позволяющую управлять телевизором с помощью голоса. Есть большая и маленькая станция. Для подключения маленькой станции достаточно воспользоваться блютуз подключением, а вот как подключить большую – вы сейчас узнаете.
В комплекте со станцией идут провода HDMI, которые нужно подключить к телевизору, или приставки в соответствующий разъем.
После этого вы сможете пользоваться Алисой с помощью голоса.
Яндекс станция
Советы для покупки оптического кабеля
Несколько советов и рекомендаций, которых стоит придерживаться перед покупкой оптического кабеля. Ведь все это влияет как на его долговечность, так и на качество воспроизведения звука.
Оптический выход на телевизоре
Для улучшения звукового сигнала на телевизорах – был разработан шнур из стекловолокна, для передачи сигналов света на большие расстояния. Благодаря этому звук передается на высшем уровне. Так происходит из за отсутствия воздействия электромагнитного света на передаваемый сигнал.
Передатчиками служат светодиоды, а приемником – фотодетектор с усилителем, который восстанавливает искаженный сигнал.
Для чего применяется
Используют оптический выход для транслирования звука с телевизора на колонки. С помощью него появляется возможность приема и обработки звукового сигнала акустикой. Чтобы это произошло – должен быть специальный разъем Optical OUT. Основная задача – это обеспечение качественного звука.
Optical OUT
Большинство устройств для светопередачи поддерживают передачу данных:
Важно! Какой бы хороший кабель не был, он будет работать на полную силу только с качественной аппаратурой, тогда вы сможете нагружать его разными задачами и он с ними отлично справится.
Какая бывает акустика для телевизора
За долгие годы было создано много акустических устройств, каждое отличается от предыдущего. Но не смотря на это множество – все системы делятся по определенным параметрам:
Конструкция
Конструкция отвечает за звучание системы. В конструкции применяется очень много дизайнерских решений связанных с формой устройства, но все равно подразделяют 3 формы:
Наиболее качественное звучание выдают прямоугольные колонки.
Так же корпуса делят на закрытые и с фазоинвертором. Первый тип – самый распространенный, его можно увидеть на большинстве колонок. Второй используется на сабвуферах.
Вариации подключения в зависимости от типа колонок
Колонки делятся на два типа: проводные и беспроводные. Если с беспроводными все понятно – подключил к блютуз и управляй через другое устройство, то с проводными дела обстоят куда интереснее.
Различных способов подключения проводных колонок очень много. Все ограничивается лишь разъёмами, которые присутствуют на колонке и вашими шнурами, которые есть у вас в наличии. Очень распространен способ для подключения акустики к телевизору оптика-HDMI.
Кабель HDMI vs Optical для подключения колонок к телевизору через оптический выход аудио
Как подключить оптоволокно к телевизору
Перед подключением необходимо правильно провести кабель. Главное чтобы он был длиннее расстояния от телевизора до колонок на 10-15 см.
После того как вы провели кабель – вам необходимо найти специальный разъём, который обычно подписан как: Optical Audio, Optical Digital Audio Out, SPDIF, или Toslink. Подключите ваш кабель используя этот порт.
Теперь займёмся вашей аудио системой. Найдите на ней такой же разъем и подключите в него кабель. Когда все эти действия были проделаны – включите телевизор и вашу систему. Если появился звук, значит соединение получилось.
При отсутствии звука – проверьте, что уровень громкости на телевизоре и на колонках не равен 0.
Цены на качественные оптические кабеля
Примерная стоимость за кабеля определенных характеристик, также сравним разные модели и подберем наиболее подходящий. Важно не забывать, что следует использовать критерии выбора кабеля, о которых говорилось ранее.
