Астра Раскрой Программа раскроя листовых материалов
#1
Technos
- Группа: Главные администраторы
- Сообщений: 3320
- Регистрация: 03 July 09
- Быстро создать заказ для раскроя.
- Автоматически раскроить заказ.
- Быстро и точно отредактировать карты раскроя.
- Рассчитать, сохранить и использовать мерные остатки после раскроя.
- Получить и распечатать техническую документацию в полном объеме.
- Рассчитать стоимость заказа и распечатать счет-фактуру.
Приглашаю к обсуждению!
#2 kaj92
- Группа: Пользователи
- Сообщений: 2
- Регистрация: 21 July 09
#3 Technos
- Группа: Главные администраторы
- Сообщений: 3320
- Регистрация: 03 July 09
kaj92 (21.7.2009, 18:01) писал:
Думаю, что идет речь о версии Астра Раскрой 4.2. Угадал?
Если так, то есть способ избавится от проблемы. В полях ввода применяется специальное форматирование, поэтому Вы сталкиваетесь с этим затруднением. Это происходит, если устанавливать курсор в очередное поле мышью. Это нежелательно делать, потому что долго и затруднительно перемещать руку с клавиатуры на мышь и обратно. Нажимайте клавишу Tab для перехода к очередному полю и, неотрывая руки от клавиатуры, вводите данные. Проблемы не будет.
А, вообще, лучше бы уже перейти на версию Астра Раскрой 5.
#4 kaj92
- Группа: Пользователи
- Сообщений: 2
- Регистрация: 21 July 09
#5 VIPMASTER
- Группа: Пользователи
- Сообщений: 1
- Регистрация: 28 August 09
#6 Technos
- Группа: Главные администраторы
- Сообщений: 3320
- Регистрация: 03 July 09
VIPMASTER (28.8.2009, 4:42) писал:
Да, конечно. Для раскроя профиля программу необходимо соответствующим образом настроить. Подробно это описано в Справочной системе в разделе Подробности — Как использовать программу для линейного раскроя.
Идеально было бы сделать так:
1 вариант. Два рабочих места. На первом программа настроена на раскрой листового материала. На втором — на раскрой профиля. Т.е. требуется 2 лицензии.
2 вариант. Две учетных записи на компьютере. Одна учетная запись — для раскроя листов, другая — для профиля. В этом варианте можно обойтись одной лицензией.
Преимущество обоих вариантов в том, что не придется каждый раз настраивать интерфейс программы. Хотя сама эта настройка занимает меньше минуты, я думаю, это быстро надоест
В обоих вариантов программа работает на общую базу данных и каждому пользователю (не зависимо от того — это разные компьютеры или разные учетные записи) видна вся база данных, все материалы, весь склад и все справочники. Хотя, можно настроить и на разные папки. На Ваш выбор.
#7 Tehmash
- Группа: Пользователи
- Сообщений: 1
- Регистрация: 27 October 10
#8 Technos
- Группа: Главные администраторы
- Сообщений: 3320
- Регистрация: 03 July 09
Tehmash (27.10.2010, 22:58) писал:
Совершенно верно, в Астра Раскрой есть постпроцессор для HOLZMA и возможность интеграции 1С. Верно и то, что постпроцессор просто отключен в демо-версии. Напишите, пожалуйста, по эл. почте (адрес указан в диалоговом окне "О программе") и мы договоримся — как можно протестировать постпроцессор именно на Ваших заказах.
#9 qwerty
- Группа: Пользователи
- Сообщений: 1
- Регистрация: 15 June 11
#10 Technos
- Группа: Главные администраторы
- Сообщений: 3320
- Регистрация: 03 July 09
qwerty (15 June 2011 — 06:56) писал:
Файл заказа отправьте или по эл. почте или положите здесь.
#11 VitDagger
- Группа: Пользователи
- Сообщений: 2
- Регистрация: 15 October 15
Technos (28 October 2010 — 09:27) писал:
Наша программа Астра Раскрой тоже позволяет экспортировать карты раскроя на пильные центры HOLZMA в формате PTX.
Официальная политика компании Holzma такова, что они запрещают напрямую загружать файл из внешней программы раскроя на станок. Для того, чтобы передать этот файл на станок, требуется приобрести у Holzma программу Cadlink или Holzlink. Этот Cadlink резидентно висит в памяти компьютера и все PTX файлы, поступающие из программы раскроя, конвертирует в SAW файлы, которые уже загружаются в Cadmatic на станке.
Кстати, родной хольцмовский Cut Rite тоже работает через Cadlink. Только Cadlink уже поставляется вместе с Cut Rite. Как тут уже справедливо заметили — Holzma поставляет свой собственный софт для раскроя, но цена не него шокирующая.
#12 Technos
- Группа: Главные администраторы
- Сообщений: 3320
- Регистрация: 03 July 09
VitDagger (15 October 2015 — 20:24) писал:
В демо-версии раскроите любое количество заказов и пришлите эти файлы заказов нам по эл. почте. В ответ мы пришлем Вам PTX-файлы для загрузки на станок.
VitDagger (15 October 2015 — 20:24) писал:
Вообще, HOLZMA продает свой софт к станку по опционам. Достаточными опционами для загрузки файла на станок есть:
1) Конвертор Cadlink или Holzlink. Любой из них. Cadlink существенно дешевле, но уже несколько лет я слышу, что HOLZMA его не продает. Думаю, это надо спрашивать у продавца станка.
2) Опция загрузки заданий "он-лайн" (это значит — по локальной сети в их терминах) или с USB-носителя. Любая из них или обе. Ясно, что по сети передавать файл — это гораздо интереснее, чем флешку туда-сюда носить. Но тот модуль "он-лайн", кажется, гораздо дороже. Опять же — надо у продавца станка спрашивать. Причем, я видел на одном предприятии занятную схему:
а) Купили модуль загрузки с USB
б) Навечно вставили его в порт-станка
в) Расшарили этот порт по локальной сети для общего доступа и пользуются им, передавая на него файлы по сети.
Ну, наши люди всегда смекнут — как сэкономить
Работает это так:
1) Cadlink резидентно висит в памяти компьютера.
2) В Астра Раскрой вы нажимаете кнопку "Передать на станок". Программа выгружает PTX файл, Cadlink его автоматически конвертирует в SAW и отправляет дальше в указанную в настройках папку, например — сразу появляется на станке.
Астра раскрой как пользоваться

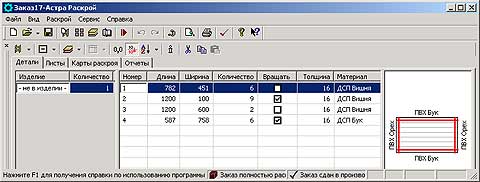

Детали в заказе могут относиться к какому-то изделию либо находиться «не в изделии». Параметры каждой детали вы можете, во-первых, ввести вручную, во-вторых, выбрать из библиотеки готовых изделий и деталей и, в-третьих, импортировать из таблицы Excel или текстового файла.

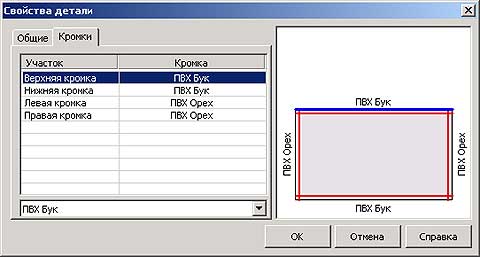

Помимо этих основных свойств для каждой детали можно задать обработку каждой из кромок.

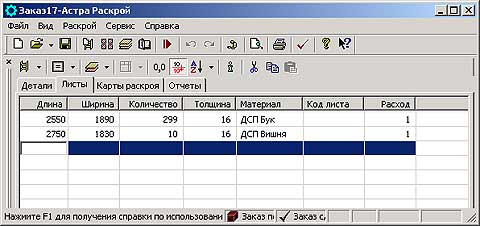

Кроме деталей заказ должен содержать информацию об имеющихся в наличии листах материала. Эти данные можно также непосредственно ввести в таблицу — длину, ширину, толщину, материал листа и количество. Если количество не указано, запас данного материала считается неограниченным. Но более правильный способ — выбрать листы со склада. Там хранится информация как о закупленных целых листах, так и об обрезках с прошлых заказов.
В режиме редактирования в левой части экрана открывается крупный план карты раскроя, а в правой — буфер карты раскроя (список нераскроенных деталей) и перечень карт раскроя, ожидающих редактирования.
Работа с заказом завершается распечаткой окончательно утвержденных карт раскроя, а также спецификаций на них и на обработку кромок. Также можно провести расчет стоимости работ и материалов по заказу и распечатать бухгалтерские документы.
Как пользоваться программой астра раскрой 5. Подробно о программе раскроя. Бесплатная версия Астра Раскрой
Скачать бесплатно полную версию программы Астра Раскрой 5.5 легко и удобно на нашем сайте. Это решение отличается от привычных офисных и сервисных приложений. Основная задача специализированного программного обеспечения – помощь небольшим компаниям, индивидуальным предпринимателям и частным лицам, которые занимаются мебельным производством. Астра Раскрой позволяет точно и оперативно выполнять обработку листовых материалов, стекла, металла.
Возможностях программы Астра Раскрой
Программа для раскроя листовых материалов имеет множество полезных и комфортных в использовании инструментов. Применяя приложение, можно добиться значительного увеличения производительности и эффективности работы технологов. Программа Раскрой – умное, продуманное до мелочей решение. Появление ошибок в расчетах исключено.
Среди ключевых преимуществ программы для раскроя мебели стоит отметить:
- в зависимости от используемого на производстве оборудования легко и удобно настроить оптимальные параметры;
- за счет учета мерных отходов приложение предлагает эффективное, максимально выгодное применение материалов
- контроль карт осуществляется в автоматическом режиме (появление брака и неточностей исключено);
- программа оптимизации раскроя листовых материалов позволяет провести расчет стоимости заказа;
- после завершения прямой работы пользователь сможет сохранить или распечатать техническую документацию.
Программа Астра Раскрой для разметки ДСП, работы с пластиком, фанерой, металлом, стеклом, бумагой предусматривает ведение библиотеки. Такую возможность по достоинству оценят специалисты, у которых заказчики оформляют заявки на типовые изделия со стандартными, повторяющимися элементами.
Программа для расчета распила ДСП, ПВХ, гипсокартона позволяет в автоматическом или ручном режиме вводить информацию о материалах, формировать карты, вести подробный учет остатков, распечатывать спецификации. Удобство применения и интуитивно понятный интерфейс – дополнительные достоинства продукта.
Современный комплекс Астра Раскрой – быстрое создание и работа с заказами любой сложности. Решение предусматривает ввод и импорт данных из других приложений. Плюс есть возможность выполнить разграничение прав пользователей. Рабочая версия содержит инструменты для управления остатками на складе. Все продумано и функционально.
Системные требования Астра Раскрой
Программное обеспечение Астра Раскрой будет корректно и без сбоев работать на оборудовании, где установлена одна из операционных систем семейства Windows: Vista, XP, 2000, 7 или 8. Помимо этого требования должны быть соблюдены следующие условия: процессор 1 GHz (лучше 2 ядра); оперативная память от 64 и выше; свободного места на жестком диске 2mb. Лечение (таблетка) не нужно. Язык интерфейса приложения русский.
Бесплатная версия Астра Раскрой
На нашем сайте Вы можете скачать программу для раскроя ДСП и ЛДСП без регистрации. Мы предлагаем полнофункциональную взломанную кряк версию. Установив приложение, пользователи смогут обрабатывать одновременно несколько материалов, применять возможности алгоритма оптимальной укладки заготовок, редактировать склад, а также добавлять в спецификацию фурнитуру. Раскрой профиля МДФ, ДСП для кухни или другого помещения будет выполнен в соответствии с действующими стандартами.
Программа Астра Раскрой позволяет:
- проводить линейный раскрой;
- редактировать готовые карты, создавать новые;
- осуществлять раскрой погонажных изделий;
- рассчитывать стоимость заказа;
- импортировать информацию из Астра Конструктор Мебель.
Предположим, что был выполнен раскрой ДСП для шкафа. Проведя необходимый комплекс работ, пользователи смогут провести печать готовой карты в необходимом масштабе и в любой ориентации листа. Стоит отметить и перечень документации, который доступен в программе. Это спецификация, счет-фактура, ведомость, этикетки для маркировки деталей. Лекарство для программы Астра Раскрой на русском языке не требуется. Начальный этап подготовки материалов может вызвать ряд затруднений, но разобравшись в функциональных особенностях решения в дальнейшем проблем не возникнет.
Рабочий и корректный ключ активации Астра расположен на этой странице нашего сайта. Скачать и установить программный комплекс сможет любой заинтересованный пользователь. Кейген будет работать эффективно, принося пользу, как коммерческой организации, так и частному лицу. Мы следим за обновлениями, рассказываем о новинках, которые появляются в Астра Раскрой. На сайте представлена последняя версия, выпущенная разработчиком. Скачивайте и наслаждайтесь возможностями специализированного решения.
В этой статье мы рассмотрим программу «Астра Раскрой». Ее основная задача – оптимизация раскроя погонажного и листового материка. Софт предоставляет все необходимое для создания карт раскроя, печати отчетов и этикеток. «Астра Раскрой» подходит как профессионалам, так и любителям из-за своего простого управления и наличия множества функций. Давайте рассмотрим ее подробнее.
Раскрой создается по специальному заказу. По умолчанию сохранено несколько заготовок, среди них находится стол и стеллаж. Чтобы создать уникальный предмет, потребуется выбрать простое изделие. Расширенные библиотеки шаблонов находятся на официальном сайте разработчиков, а также присутствует функция импорта из других программ.

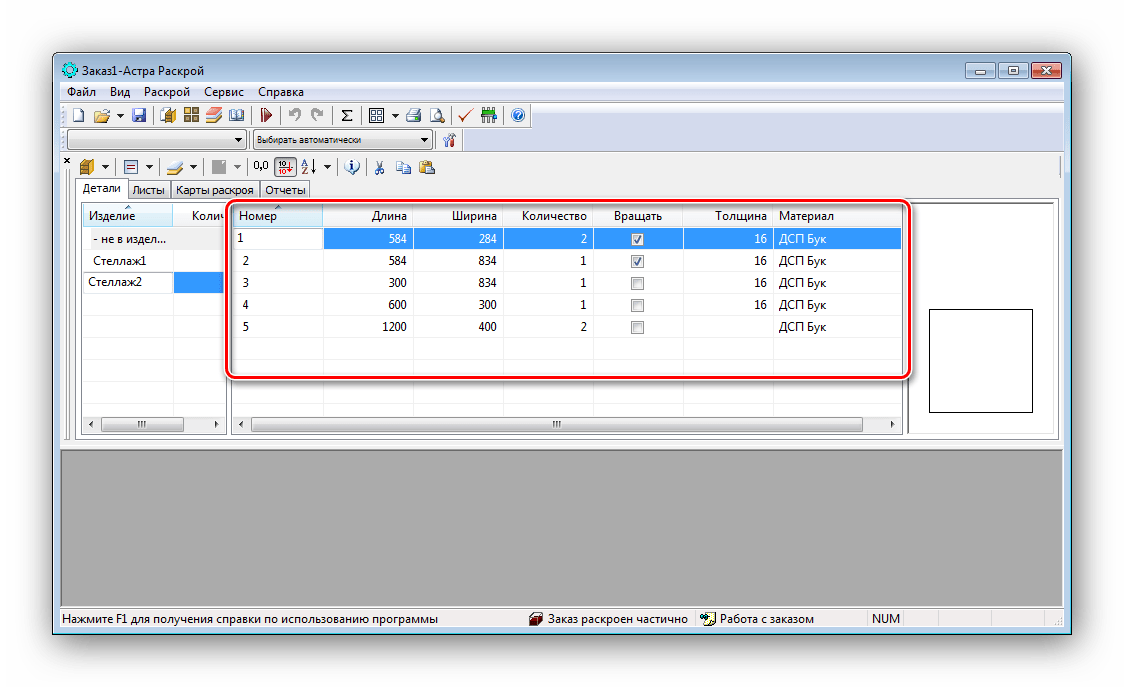

Редактирование деталей изделия
Для совершения раскроя нужно указать детали изделия. Делается это в специально отведенной таблице. В шаблонах автоматически создано несколько деталей, но пользователь в любой момент может их редактировать или удалить. Внимательно вводите данные в строки, от них зависит вид раскроя.
Добавление собственной детали происходит в специальном меню. В нескольких вкладках расположились определенные формы для заполнения. Сначала добавляются общие сведения, материал, длина, ширина и количество. В соседней вкладке устанавливаются кромки. Кроме этого к детали можно прикрепить любой файл, который бы описывал ее или выполнял определенные задачи.

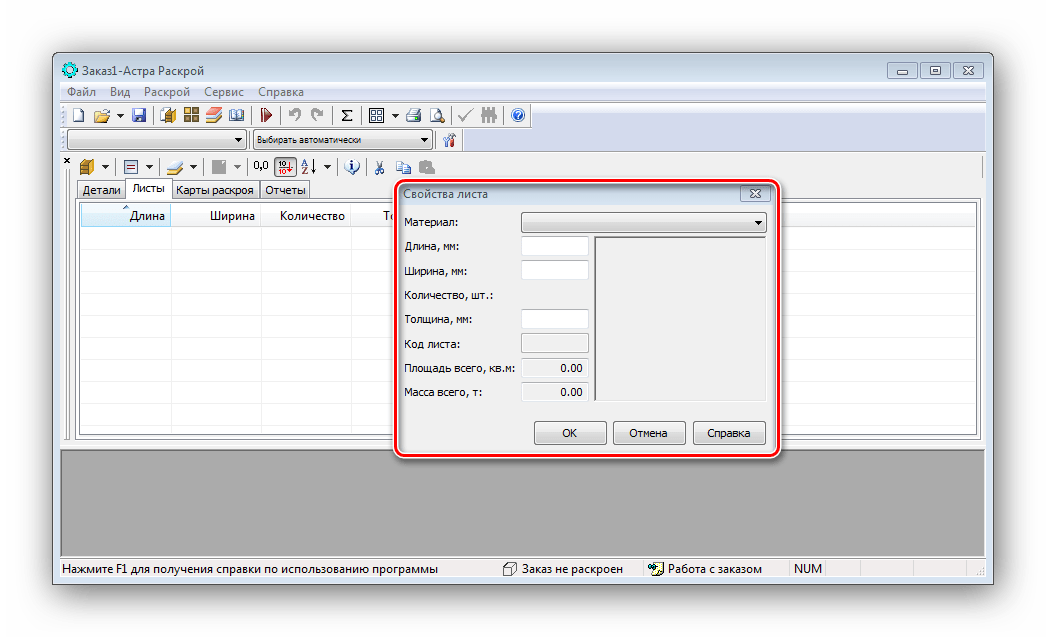

Формирование листа
Во второй вкладке главного окна создается один или несколько листов, где и будет производиться раскрой. Указывается материал, ширина, высота, толщина, длина и масса листа. После ввода информации он добавляется в таблицу. Поддерживается неограниченное количество листов.
Составление карты раскроя

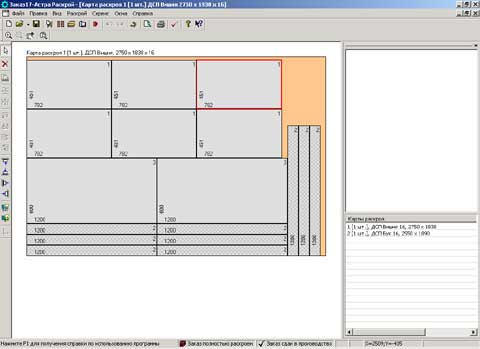

Предпоследним шагом является составление карты. Она формируется автоматически в соответствии с введенной ранее информацией, однако пользователь может редактировать необходимые ему данные во вкладке карты.
В «Астра Раскрой» встроен небольшой редактор, где открывается выбранный лист. Там присутствует несколько инструментов, с помощью которых производится перемещение деталей по плоскости. Таким образом, данная функция помогает оптимизировать раскрой вручную. После изменений останется только сохранить их и отправить проект в печать.

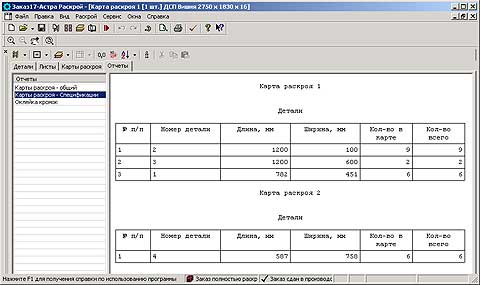

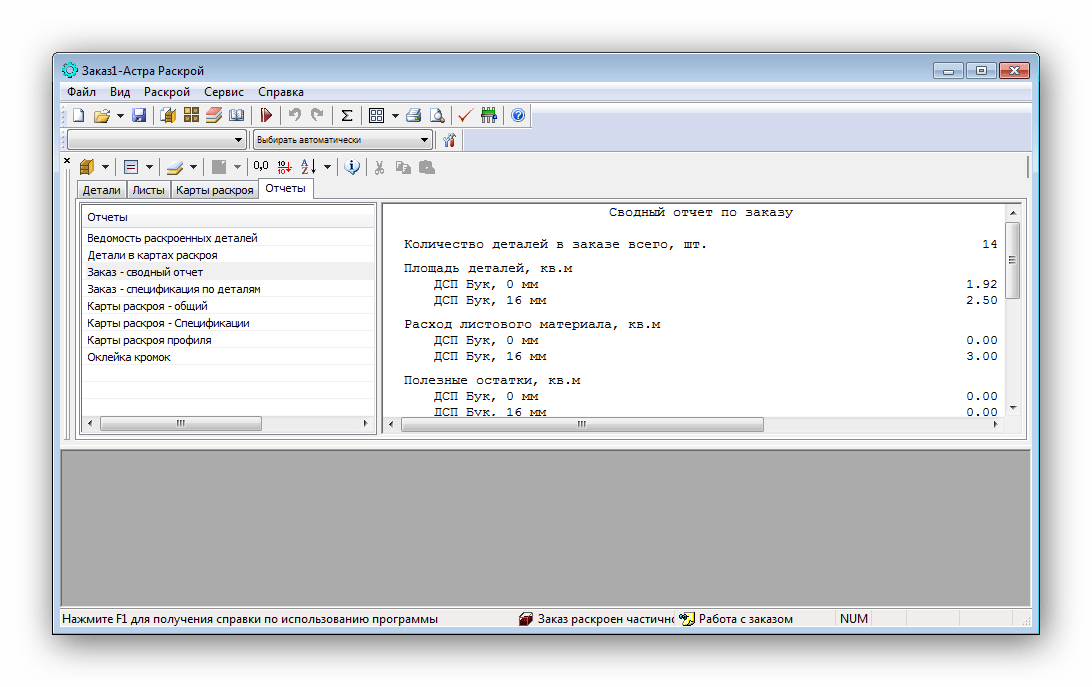

Составление отчетов
На реализацию раскроя требуется определенное количество различных материалов, соответственно, и денежных затрат. Чтобы вывести необходимое количество материалов и денег на данный проект, просто воспользуйтесь вкладкой «Отчеты» . Там вы найдете несколько различных типов документации, включая отчеты, ведомости и дополнительные карты.
Расширенные настройки

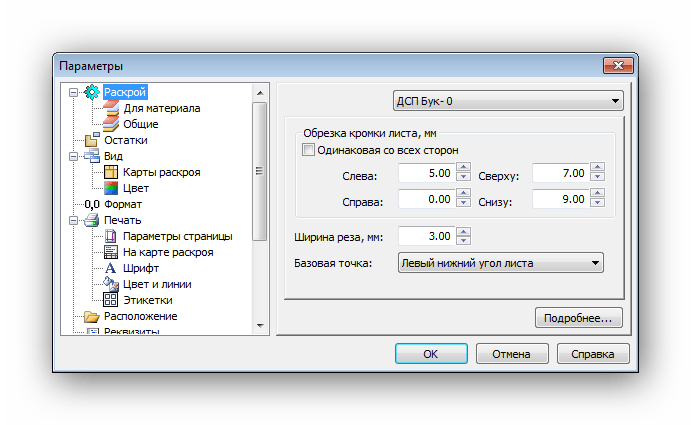

Обратите внимание на опции раскроя и печати, которые находятся в настройках программы. Здесь можно один раз задать нужные параметры, чтобы они применялись к последующим проектам. Кроме этого присутствует несколько опций для визуальной настройки.
Достоинства
- Наличие русского языка;
- Неограниченный пробный период;
- Поддержка библиотек изделий;
- Функция составления отчетов;
- Простой интерфейс.
Недостатки
- Программа распространяется платно;
- Слишком мало инструментов в редакторе.
«Астра Раскрой» – простая, но в то же время многофункциональная программа, предназначена для составления карт раскроя листового и погонажного материала. Она позволяет оптимизировать этот процесс, поможет рассортировать данные и получить отчеты по материалам и затратам.
January 17, 2016
Скачать Астра Раскрой бесплатно. Программа предназначена для автоматизированного раскроя листовых материалов и обеспечивает автоматическое и интерактивное формирование карт раскроя; расчет, сохранение и учет отходов. Charles 3.10.1, 3.6.5, 3.6.4, 3.5.2, 3.3.1.. СКАЧАТЬ (3,5 Мб), Скриншоты Астра Раскрой 5.3 Астра Раскрой — Программа раскроя листовых материалов. Прежде чем скачать: БЕСПЛАТНО.
Создано 1. 7. 0. 5. С другой стороны, формирование карт раскроя материалов является составной частью конструкторско- технологического цикла подготовки производства мебели. Характерной чертой отечественных мебельных предприятий является достаточно высокий уровень автоматизации проектирования. По этой причине наибольшей популярностью среди мебельщиков пользуются программы раскроя, интегрированные в системы автоматизированного проектирования (САПР).
К теме оптимизации раскроя материалов наш журнал обращался ровно четыре года назад (ФМ № 3, 2. Сравнение результатов опроса участников, состав которых практически не изменился, показывает, что возможности оптимизации карт раскроя далеко не исчерпаны. Это сложная математическая задача, для решения которой применяются различные методы и алгоритмы.
Время корректирует критерии оптимизации. Очевидно, что в условиях конкуренции, когда каждый клиент буквально на вес золота, снижение стоимости изделий без потери качества и сокращение сроков изготовления мебели являются первоочередными задачами.
Описание программ: 1. KitchenDraw 4.5 (русская версия) — для дизайна кухни. 2. Astra 3.5 – для автоматизированного раскроя листовых. Детали при раскрое не поворачивать; размер опиловки листа по краю 5 мм; ширина реза 3,5 мм. Читайте, смотрите и анализируйте! Варианты формирования исходных данных для раскроя. Астра-Раскрой.
Роль качественного раскроя с этой точки зрения трудно переоценить. Во- первых, это увеличение коэффициента использования материалов. Данная задача решается двумя способами: более плотной укладкой деталей на листах и организацией эффективной работы с обрезками материалов.
Скачать Астра Раскрой бесплатно. Программа предназначена для автоматизированного раскроя листовых материалов и обеспечивает автоматическое и интерактивное формирование карт раскроя; расчет, сохранение и учет отходов
Charles 3.10.1, 3.6.5, 3.6.4, 3.5.2, 3.3.1. Астра Раскрой скачать бесплатно. Программа раскроя Астра Раскрой предназначена для оптимизации раскроя листовых материалов — древесностружечных плит.
- Программа раскроя Астра Раскрой предназначена для оптимизации раскроя листовых материалов — древесностружечных плит, металла, стекла и пластиков. Простые и понятные инструменты программы позволяют: Быстро создать заказ для раскроя.
- Программа для чертежей, САПР скачать бесплатно. Астра Раскрой 5.1 — бесплатно скачать на SoftoMania.net, Название: Астра Раскрой 5.1.
Немного подробнее рассмотрим последний способ. Необходимость учета и последующего использования обрезков очевидна. Однако организовать такую работу при больших объемах производства очень сложно, а при отсутствии средств автоматизации – практически невозможно из- за проблем хранения и идентификации. Решить проблему позволяет использование штрихового кодирования всей номенклатуры деталей и обрезков, участвующих в раскрое. В настоящее время подобная возможность включается в функционал многих систем автоматизированного раскроя.
WOODY 2.0(+модуль раскроя со складом Sawyer 1.6). Furniture (Конструирование шкафов-купе). Bcad-мебельщик 3.5 (3.7). Программы оптимизации раскроя листовых материалов: Cutting 2. Астра — Д3.5. Cut-Раскрой.
В- вторых, легкость исполнения карт раскроя позволяет сократить общее время изготовления изделий и количество брака. С точки зрения оптимизации карт раскроя, понятие легкости соответствует их технологичности. Конечно, это слишком упрощенное соответствие, но исходя из того, что до сих пор не существует достаточно полного определения технологичности карт раскроя, его вполне можно принять. Сегодня разработаны алгоритмы, позволяющие довести коэффициент использования материалов при раскрое до 9. Однако эти карты нужно еще исполнить. Вот здесь- то и могут возникнуть проблемы. Приведем один простой пример.
Допустим, сформирована карта раскроя, для исполнения которой на форматно- раскройном станке после отреза 1/5 части плиты оставшуюся часть надо перебазировать, т. Размер листа ДСт. П 2. 80. 0 х 2. 07. Отрезаем пятую часть листа по ширине. Остается часть листа размером 2. Толщина ДСт. П – 1. Проведя несложные расчеты, получим, что рабочему надо переместить 5.
А если толщина ДСт. П будет 2. 8 мм, то вес возрастет до 9. Проведем аналогию – стандартный мешок картошки весит «всего» 4. Какого качества работ можно ожидать от рабочего, заставляя его изготавливать такие карты раскроя. Аргументы вроде экономии материала вряд ли его воодушевят. В- третьих, раскрой – это первая технологическая операция в производстве мебели, которая задает ритм всех производственных участков мебельного предприятия.
Раскройный участок обеспечивает исходными деталями участки, реализующие последующие технологические операции: формообразование, облицовка кромок, присадка отверстий, упаковка изделий. От того, насколько ритмично партии однотипных деталей будут уходить с раскройного участка, зависит общее время выполнения заказов.
Опять приведу пример. Одинаковые детали с целью экономии материала размещены на пяти разных картах раскроя. Можете представить, сколько времени потребуется для того, чтобы передать их на дальнейшую обработку.
К тому же в непосредственной близости от станка придется складывать большое количество штабелей деталей разных типоразмеров. О какой ритмичности в этом случае может идти речь? В- четвертых, точность исполнения раскроя. Бытует мнение, что при изготовлении мебели допустимы допуски в несколько миллиметров. Хотя мебельная промышленность и не требует точности, присущей машиностроению, тем не менее, отклонения в размерах больше 0,5 мм недопустимы.
Иначе, о каком качестве можно говорить? Рассмотрим с этой точки зрения технологию исполнения раскроя. При каждом изменении размера отпиливаемой детали рабочему необходимо заново установить упоры, обеспечивающие необходимый размер. Каждая такая установка требует определенного времени и, что самое главное, выполняется с некоторой погрешностью, которая объясняется люфтами. Любому механику известно, что передвигая упоры в одном направлении, можно уменьшить суммарную погрешность. Тогда как попеременное передвижение упоров в разных направлениях способно существенно ее увеличить. Вот еще один показатель технологичности – уменьшение количества установок размеров как фактор повышения качества изделий.
Наконец, в- пятых. Сегодня даже небольшие предприятия приобретают высокопроизводительное пильное оборудование, которое предъявляет особые требования к формированию карт раскроя. Конечно, для него разработано и предлагается соответствующее программное обеспечение, но стоимость его способна поразить руководителя даже очень процветающего предприятия.
Особенно, если сравнить его со стоимостью отечественных программ раскроя, многие из которых обеспечивают ничуть не худшее качество карт. При этом обычные форматно- раскройные станки никто не собирается списывать. Значит, программа раскроя должна иметь возможность оптимального распределения заданий. Итак, чтобы ни говорили (а при подготовке материала неоднократно приходилось слышать мнение о неактуальности и малой значимости темы), оптимизация карт раскроя – важнейшая часть технологической подготовки в мебельном производстве, и ее эффективное решение требует автоматизации. Это означает, что программы автоматизированного раскроя становятся практическим инструментом повышения эффективности работы.
В настоящее время эти программы рассматриваются большинством мебельщиков в качестве составной части комплексной САПР. Именно такой подход способен обеспечить максимально эффективное его использование по трем основным причинам: автоматическое и на 1. Наверное, это понимают и разработчики автономных программ. При подготовке настоящего обзора приглашения были направлены по многим адресам, но откликнулись только разработчики комплексных САПР, представленных на отечественном рынке программного обеспечения (справедливости ради отметим, что не все). Это еще раз показывает, что будущее за интегрированными технологиями проектирования и производства.
Теперь непосредственно о настоящем обзоре. При его подготовке редакция преследовала две цели: показать мебельщикам текущее состояние дел в области автоматизации раскроя материалов для мебельной промышленности, чтобы обеспечить их информацией для обоснованного выбора программы; проследить динамику развития соответствующего программного обеспечения у ведущих игроков рынка мебельных САПР в России.
Для более детального анализа интересующиеся могут обратиться к упомянутому номеру журнала «Фабрика мебели» и составить собственное мнение о том, что сделано каждым из разработчиков. Это, согласитесь, позволит сделать определенные выводы на будущее. Всем участникам обзора было предложено кратко ответить на ряд вопросов, а также указать дополнительную актуальную для мебельщиков информацию, которая не вошла в вопросы анкеты. Для того, чтобы обеспечить максимально объективное сравнение возможностей программ раскроя, всем участникам было предложено раскроить один и тот же список деталей. Дабы избежать подозрений в предвзятости, было решено воспользоваться оригинальным алгоритмом формирования заданий на раскрой, «изобретенным» на сайте профессиональных мебельщиков http: //www. Promebelclub. ru/.
Интересующиеся могут посмотреть идею по ссылке http: //promebelclub. Был сгенерирован список деталей. Размеры деталей. Количество деталей. Помимо этого были заданы некоторые начальные условия: размер листа ДСт. П 2. 80. 0х. 20. 70 мм; детали при раскрое не поворачивать; размер опиловки листа по краю 5 мм; ширина реза 3,5 мм. К сожалению, привести все полученные карты раскроя в качестве иллюстрации не позволяют рамки статьи.
Они выложены на сайте журнала и доступны по ссылкеwww. ФМ №3, 2. 01. 1)В статье приведена лишь одна карта раскроя, последняя. Ни для кого не секрет, что все программы начинают кроить хорошо. Это обусловлено математикой оптимизации раскроя, поэтому первые карты имеют плотную укладку и хорошую технологичность. Все же нюансы и неудобные детали концентрируются именно на последней карте. Читайте, смотрите и анализируйте! Варианты формирования исходных данных для раскроя.
Астра- Раскрой. Программа Астра- Раскрой для формирования заказа обеспечивает ввод вручную, добавление из библиотеки изделий, получение списка деталей из программы Астра- Конструктор Мебели, импорт из Excel, CSV, TXT, из систем 1. С, CADWORK, Komandor Designer, К3, загрузка с web- сервера.
БАЗИС- Раскрой. Если БАЗИС- Раскрой используется автономно, то ввод размеров деталей производится вручную. Для максимального ускорения ручного ввода используется только клавиатура; мышь не задействуется. Если БАЗИС- Раскрой используется в составе комплекса БАЗИС- Мебельщик, то размеры панелей и их количество считываются с модели с учетом толщины облицовки, припусков на прифуговку и дальнейшие технологические операции, т.
Возможен ввод параметров деталей из файлов Excel. К3- Раскрой: Модуль К3- Раскрой можно использовать как в составе комплекса К3- Мебель, так и отдельно. В первом случае данные из К3- Мебель в раскрой передаются автоматически. При использовании К3- Раскрой в качестве самостоятельного модуля детали, материалы и деловые остатки добавляются вручную.
При этом существует возможность чтения деталей из архива типовых изделий. Это позволяет частично уйти от ручного ввода данных.
Астра Раскрой — это программа создания карт раскроя листового материала для последующей резки на ЧПУ-станках. Она разработана в первую очередь для мебельных фабрик и позволяет работать со следующими материалами: древесноволокнистые (ДВП) и древесно-стружечные (ДСП) плиты, цельное дерево, пластмасса, металл и стекло. А также может вести учет стоимости материалов и работ с выгрузкой данных в программу 1С:Управление предприятием. Кроме того, есть возможность интеграции с с импортом и экспортом проектов непосредственно из интерфейса программы.
При помощи Астра Раскрой можно быстро создавать и редактировать карты раскроя, вести подсчет остатков материала после процесса резки, создавать техническую документацию и счета-фактуры вместе со стоимостью всей работы. Для резки материалов по схемам из программы на ЧПУ-станках в ней реализована поддержка большого количества постпроцессоров, вот неполный список оборудования с которым она может работать: Holzma, Selco, Felder, Casadei Macchine, Mayer и других. Этот список постоянно пополняется.
В числе других особенностей стоит отметить возможность назначения номеров и отдельных названий деталей в составе основного изделия, также можно задавать размер оклеиваемых или шлифуемых кромок, и размер кромок под сварку в случае использования металлических изделий. Для удобства пользователя в программе присутствует библиотека элементов, в которой находятся наиболее часто используемые фрагменты схем, содержимое библиотеки можно расширять, добавляя свои элементы. Для каждого проекта создается технологическая документация: схематическое изображение и спецификация, а также данные об изготовлении деталей и учета стоимости, там же можно создавать и распечатывать отметки с названием или номером деталей.
АСТРА РАСКРОЙ Система оптимизации раскроя промышленных материалов Раскрой – это просто. — презентация
Презентация на тему: » АСТРА РАСКРОЙ Система оптимизации раскроя промышленных материалов Раскрой – это просто.» — Транскрипт:
1 АСТРА РАСКРОЙ Система оптимизации раскроя промышленных материалов Раскрой – это просто
2 Программа Астра Раскрой предназначена для оптимизации раскроя листовых и профильных материалов –ДСП, ДВП, фанеры, стекла, стали и пр. Характерная черта программы – это отличный алгоритм, обеспечивающий высокое качество карт раскроя, и чрезвычайная простота использования. Уникальный набор функций и настраиваемых параметров дает возможность расширенного использования программы в системах сквозной автоматизации на крупных предприятиях. Наш опыт Первая версия программы Астра Раскрой была сдана в производство в мае 1999 г. Опыт и результаты исследований, накопленные за годы эксплуатации Астра Раскрой в промышленности, позволили создать необыкновенно мощную и удобную программу. Наши достижения основаны на творческом потенциале коллектива. У нас за плечами две кандидатские диссертации на тему оптимизации раскроя, десятки публикаций и научно-исследовательских работ.
3 Раскрой – это просто Базовые функции Особое внимание в программе Астра Раскрой уделено решению основной задачи – с максимальной простотой и скоростью создать заказ, быстро и качественно его раскроить. Для этого программа предоставляет следующие возможности: Простой табличный ввод данных позволяет быстро ввести списки деталей и листов вручную или импортировать их из Excel или текстового файла.
4 Раскрой – это просто Отличный алгоритм автоматического раскроя обеспечивает высокий коэффициент использования материала.
5 Раскрой – это просто Функции быстрого редактирования карт раскроя – поворот и перемещение деталей мышью по карте и в другую карту раскроя, использование визуального буфера карт раскроя, куда можно временно складывать детали, чтобы потом разместить их на картах раскроя. Специальные функции для точного расположения деталей: выравнивание по общей кромке, сдвиг до упора, автоматическая укладка детали при отпускании клавиши мыши и др.
6 Раскрой – это просто Подготовка технической документации в полном объеме: карты раскроя, спецификации и пр.
7 Раскрой – это просто Работа с программой Астра Раскрой организована так, что, если вам достаточно базовых функций, то глубокое изучение программы не потребуется и расширенные возможности не будут затруднять решение простых повседневных задач. Расширенные функции обеспечивают решение следующих задач: Оптимальное использование остатков Использование типовых изделий Печать этикеток Общая база данных в сети Уникальный набор параметров для настройки под конкретное предприятие Интеграция с бухгалтерскими программами и САПР/АСТПП
8 Раскрой – это просто Оптимальное использование остатков Программа Астра Раскрой содержит набор функций для оптимального учета и использования материала: Расчет остатков на картах раскроя – автоматический расчет, расчет в указанном месте, ручное редактирование при помощи мыши. Учет остатков на складе – автоматическое и ручное добавление остатков на склад, редактирование списка остатков, фильтрация, сортировка, расчет статистической информации по всему складу и по выбранному материалу. Приоритетный раскрой остатков в новом заказе – автоматический и управляемый выбор остатков для раскроя.
9 Раскрой – это просто Использование типовых изделий Заказ на раскрой можно составить из заранее подготовленных типовых изделий и модулей. Библиотека может содержать неограниченное количество изделий, выпускаемых предприятием. Использование этой библиотеки позволяет в несколько раз сократить время на подготовку заказа к раскрою – достаточно просто выбрать изделия из библиотеки. Несколько команд и заказ готов к раскрою. При этом получаем еще одно преимущество – полностью исключается случайный брак, т.к. отсутствует возможность ошибок при вводе списка деталей заказа.
10 Раскрой – это просто Печать этикеток Астра Раскрой обеспечивает печать этикеток для деталей заказа, листов и остатков на складе. Возможность настройки состава и размеров этикеток позволяет использовать любые специальные этикеточные листы и простую офисную бумагу.
11 Раскрой – это просто Общая база данных в сети Для совместной работы в локальной сети предприятия можно выделить общую базу данных. С любого компьютера обеспечивается доступ к общему складу, списку заказов и типовых изделий.
12 Раскрой – это просто Уникальный набор параметров для настройки под конкретное предприятие Астра Раскрой содержит уникальный набор параметров, позволяющий точно настроить программу для оборудования и технологии любого предприятия. Для каждого материала задаются стандартные параметры: ширина реза, обрезка края листа, начальное направление резов и базовая точка. Расширенные параметры позволяют задать: максимальную длину реза, минимальную и максимальную ширину отрезаемой полосы и др. Можно настроить печать карт раскроя и документации именно в таком виде и с таким оформлением, как требуется на конкретном предприятии: установить количество карт раскроя на страницу, толщину, цвет и тип линий, параметры шрифтов, состав данных и др.
13 Раскрой – это просто Поддержка станков с ЧПУ практически всех моделей Программа Астра Раскрой может экспортировать карты раскроя на следующие пильные центры и форматно-раскроечные станки с ЧПУ: HOLZMA SCM Gabbiani Selco Giben Mayer Felder Holz-Her Schelling Altendorf F45 Elmo а также в формат CPOUT (CPO)
14 Раскрой – это просто Интеграция с САПР/АСТПП/АСУП Один из ключевых принципов, который поддерживается в программе Астра Раскрой – это интеграция с другими программными системами. Вы можете вести склад или подготовку производства в 1C, Excel, Access, в любой САПР/АСТПП. Данные, которые подготавливает и хранит ваша программа можно сохранить как заказ для программы Астра Раскрой и получить обратно результаты расчета. Программа обеспечивает запуск с командной строки, автоматический импорт данных, раскрой заказа, расчет остатков и экспорт результатов. Возможен запуск программы в скрытом режиме без отображения основного окна – это позволяет запускать Астра Раскрой как сервис непосредственно из внешней программы. САПРАСУП Сервер данных Астра Раскрой
15 Раскрой – это просто В Астра Раскрой реализованы самые современные представления об интерфейсе пользователя. Разработчики особое внимание уделили интуитивной простоте использования программы и удобству решения задач. Эти качества, в сочетании с мощным и быстрым алгоритмом раскроя, гарантируют успешное использование Астра Раскрой на любом предприятии. ООО «Технос» Ул. Рабочая, 2а, оф. 601 г. Николаев, Украина Тел. (0512) Тел./факс (0512) Моб Разработчик и техподдержка
