Принцип работы видеопроектора

Проектор

Больше ста лет прошло с момента первых кинопоказов. Тогда картинки на экране в кинотеатре могли вызвать неподдельную панику. Сегодня различные мультимедийные устройства для показа изображений настолько плотно вошли в нашу повседневную жизнь, что представить себе дом хотя бы без одного телевизора или монитора компьютера – сложно.

Особую нишу среди таких приборов занимают видеопроекторы. Самое главное и огромное преимущество, которое дают эти аппараты – невероятно большая диагональ получаемого изображения. Фактически размер картинки будет ограничиваться только размерами помещения, где будет использован проекционный аппарат.

В этой статье попробуем разобраться как работает видеопроектор, чтобы не путаться при выборе и точно знать какой тип идеально будет подходить под требуемые условия.

Жесткую конкуренцию для мультимедийного проектора составляют жидкокристаллические TFT телевизоры и плазменные панели. Несмотря на это проекционные аппараты перестают быть экзотикой и всё чаще встречаются в составе домашних систем, позволяющих ощутить себя как в кинотеатре. Новые технологии позволяют выпускать их в новых сверх компактных форматах – от карманных проекторов в мобильных телефонах и фотоаппаратах и до наручных проекционных часов.

Немного истории

Начало истории поучения проекционного изображения можно отнести к далёким временам, когда жил Платон. Именно он первым сделал описание принцип проекции. К Х веку уже была известна камера-обскура, позволяющая проецировать изображение предметов на экран и представляющая прообраз фотоаппарата. И затем уже в XVII веке Христиан Гюйгенс изобрёл устройство, названное волшебным фонарём. Это был первый проектор. Работа с проектором позволяла ему демонстрировать увеличенные иллюстраций во время своих научных лекций.

Помимо просветительского использования первые диапроекторы начали приобретать популярность у простого населения для развлечения. В Европе бродячие иллюзионисты начинают работать с подобными приборами – они показывали людям различные движущиеся картинки в основном страшилки с приведениями, демонами и чудовищами.

Различные формы диапроектора до последнего времени можно было встретить даже в обычных семьях. Наверняка в воспоминаниях из детства у каждого остались просмотры слайдов и диафильмов в тёмных комнатах. Так что эти аппараты использовали не только кафедры учебных заведений.

В середине 60х годов прошлого столетия мир увидел новый прибор – изобрели оверхед-проектор. По своей сути это был диапроектор, но с возможностью проецировать достаточно большие картинки при довольно несложном устройстве. В основе оверхеда лежит мощная лампа подающая свет на большую линзу Френнеля, назначение которой заключается в том, чтобы обеспечить равномерный ход лучей в проекторе, на линзу укладывается проецируемое изображение (обычно на прозрачной плёнке, но можно было использовать даже на полупрозрачной кальке, что даёт возможность с лёгкостью спроецировать даже реферат или рисунок на бумаге) и дальше всё фокусировалось коллекторной линзой на плоскость экрана. В постсоветском пространстве такое оборудование больше известно, как кодоскоп и нередко встретить его можно было в учебных заведениях (школах, техникумах, вузах).

Уже в 80х годах компания Proxima выпустила на рынок самый первый цифровой проектор, который можно назвать первенцем мультимедийного проектора. Цифровые проекторы постепенно вытеснили диапроекторы с рынка и на сегодняшний день они уже не производятся.

С тех пор цифровые кинопроекторы преодолевают нелёгкий путь развития и совершенствования радуят всё более и более качественным изображением.

Какие бывают проекторы?

Для начала стоит разобраться что такое видеопроектор? Казалось бы, всё просто – это такая коробочка, её подключают с компьютером, ноутбуком, видеокамерой или с другими носителями видеосигнала и получают на стенке или специальном экране большое изображение. Проектор — это устройство достаточно сложное и имеющее несколько технологических вариантов исполнения влияющих не только на качество получаемого изображения, но и на цену.

Устройство проектора можно разложить принципиально по стадиям формирования изображения. Сперва видео сигнал поступает на условный блок, который предназначен для формирования видимого изображения. Полученный в этом блоке световой луч направляется к объективу, а он уже окончательно собирает и фокусирует на стену или экран картинку.

Для справки

Основные характеристики проектора, на которые стоит обращать внимание при выборе аппарата и дающие понимание о качестве получаемой картинки:

• Световой поток. Грубо говоря – мощность излучаемого света. Чем выше значение – тем ярче и качественнее изображение. К тому же – чем ярче, тем меньше можно заморачиваться с затемнённостью помещения.
• Разрешающая способность. Всё как с мониторами – чем выше, тем более плавная, проработанная и чёткая картинка. Но не стоит забывать и о качестве подаваемого видеосигнала – сигнал низкого разрешения на проекторе с высоким будет не очень комфортно и интересно смотреть.
• Контраст. Это разница между самым тёмным и самым светлым участком. Чем выше – тем ярче насыщенность красок, выше чёткость деталей.
• Цветопередача – условная характеристика, позволяющая понять насколько точно передаётся цвет в изображении и насколько богат спектр получаемых оттенков.

Современные мультимедийные проекторы технологически различаются по способу формирования изображения, среди которых стоит выделять такие:

• CRT – Cathode Ray Tube или ЭЛТ.
• LCD – Liquid Crystal Display или жидкокристаллические.
• DLP – Digital Light Processing .
• D-ILA – Direct Drive Image Light Amplifier.
• LDT – Laser Display Technology.

Разберём как устроен проектор в плане технологий поподробнее.

CRT технология

Самыми первым был представлен построенный по схеме CRT проектор. Разработки этой технологии велись ещё с середины прошлого века. Революций решили не делать, а попытались использовать уже успешно работающий в телевизорах и большинстве мониторов того времени – принцип ЭЛТ.

Изображение строилось тремя электронно-лучевыми трубками повышенной яркости, луч каждой окрашивался соответствующим светофильтром – синим, красным или зелёным и через собственный объектив проецировалось на экран.

CRT проектор не обладает особо высокой яркостью и по этому просмотр придётся смотреть в полностью тёмном помещении. Также стоит отметить сложность настройки и установки – каждый канал нужно отстраивать по резкости отдельно, да и по весу эти устройства выделяются из массы. Зато получаемое на выходе качество изображения считается самым лучшим – они лишены различных цифровых артефактов, ведь принцип построения изображения полностью аналоговый.

LCD технология

Развитие технологий проекторов далеко не отходило от мониторов и на смену ЭЛТ пришли жидкие кристаллы. Принцип работы проектора LCD заключается в том, что цветное изображение формирует небольшая матрица, которая работает на просвет. Просвечивает её мощная лампа и проецирует через объектив на внешний экран.

Основные преимущества в виде надёжности и простоты в изготовлении и эксплуатации сделало эту технологию на сегодняшний день самой распространённой и не дорогой.

Конечно есть и значительные недостатки. Например, на жидкокристаллических мониторах границы пикселей на глаз практически не различимы, но при значительных увеличениях, как это бывает в LCD проекторах, этого не избежать. Производители стараются эту проблему решить по-разному, с большей или меньшей успешностью.

Ещё одной проблемой является контрастность получаемого изображения. В топовых моделях таких проекторов эти проблемы практически устранены, но это сказывается на цене.

DLP технология

Следующая технология – DLP заключена в специальной матрице, на поверхности расположено множество микро-зеркал – на них подаётся напряжение, и они при этом двигаются. Отражённый таким зеркалом и не прошедший сквозь объектив луч формирует чёрную точку. Белую точку формирует не отклонённое от плоскости матрицы зеркало.

При попадании отражённого луча в объектив получаются промежуточные значения яркости. Каждое зеркало формирует свою точку проецируемого изображения.

Следующей задачей стоит получить разные цвета точек.

Для этого изобрели две системы:

• Одноматричная использует всего одну дорогостоящую матрицу, а отражённые лучи света окрашиваются, проходя через вращающийся дисковый светофильтр с секторами соответствующих базовых цветов.
• Трёхматричная схема мультимедийного проектора использует уже три матрицы, что понятно из названия. Каждая матрица формирует свой цветовой канал.

Работа на просвет, как в LCD проекторах, исключена, что делает мультимедийный проектор с DLP схемой очень ярким. Точки чёрного соответствуют полному отсутствию света, а это означает, что работают они с высоким контрастом. Сеточка границ пикселей даже при максимальном увеличении практически отсутствует за счёт минимизации зазоров между зеркалами.

D-ILA технология

Ещё одна схема мультимедийного кинопроектора возникла, вобрав в себя преимущества LCD и DLP технологий. D-ILA расшифровывается как Direct Drive Image Light Amplifier – усилитель света изображения с прямым управлением.

Оптическая схема проектора использует модуляцию светового потока LCD матрицей, а свет отражается от пикселей, как в технологии DLP от зеркал.

Мультимедийный проектор D-ILA получил ряд преимуществ. Во-первых, благодаря тому, что свету не нужно проходить сквозь матрицу – нет препятствий на его пути в виде элементов разводки. Площадь отражения каждого для пикселя достигает 95%. Этим достигается наименьшая среди остальных технологий пикселизация изображения. Из этого вытекает ещё одно несомненное преимущество – так как почти весь световой поток отражается, то есть возможность сделать качественную HD матрицу диагональю всего в один дюйм, что позволяет сделать чуть ли не самый компактный проекционный аппарат с высокой разрешающей способностью.

Лазерная технология

Самые последние на сегодняшний день разработки предложили использовать лазерные технологии. В начале 2000х годов на рынке появился первый проекционный аппарат, основанный на новейшей системе LDT.

Хоть первые лазеры были изобретены довольно давно, но использование их для построения лазерного проектора было затруднительным из-за низкого кпд и недостаточной цветности. Прогресс не стоял на месте и устранение недостатков наконец позволило осуществить создание лазерного проектора.

Laser Display Technology использует три лазера базовых цветов – красного, синего и зелёного. Модуляторы видеосигнала меняют яркость каждого лазера. Далее три луча собираются в единый поток и направляются на зеркала кадровой и строчной развертки. По сути лазерные проекторы устроены по такому же принципу, что и лучевой электронный проектор, только вместо излучающих ЭЛТ трубок используют лазеры.

Интересной особенностью является то, как работает проектор без дополнительных объективов. Лазерный луч уникален тем, что пучок света в нём получается с максимально параллельным потоком и с настолько одинаково резким пятном на большом диапазоне расстояний, что это попросту исключает необходимость фокусировать изображение.

Помимо возможности установки лазерного мультимедиа-проектора на любом расстоянии от экрана из этого свойства вытекает ещё и совершенно уникальное качество – теперь для получения резкого изображения не обязательно использовать плоский экран. Даже стена с сильно рельефной поверхностью или сложные геометрические поверхности – не станет бедой. Это открывает перспективы перед использованием лазерной проекции не только в качестве обычного средства выведения изображения, а и как мощный инструмент визуально-светового оформления.

Важно! Лазерное излучение может быть на столько мощным, что при попадании в глаза возможно возникновение проблем. По этому стоит аккуратно и ответственно относиться к технике безопасности во время использования проектора.

Лазерные технологии позволили создать сверхточный проектор изображений с яркой, сочной и контрастной картинкой даже при максимально больших увеличениях, которую при прочих технологиях получить сложно.

Какая линза нужна для проектора своими руками. Как сделать проектор из телефона и обувной коробки

Небольшой проектор можно собрать из коробки и монитора в домашних условиях. Конечно, он не сравнится с заводскими и «магазинными» моделями. Но сможет проецировать качественную картинку на большой экран. Для личного использования это подойдёт. Чтобы создать домашний кинотеатр, вам не нужны особые навыки, знания или помощь профессионала. Хотя потребуются некоторые детали, смартфон и умение вырезать из картона. Прочитайте, как сделать проектор своими руками, и поймёте, что это очень просто.

Чтобы собрать полноценное мультимедийное оборудование с нуля, нужны электронные детали для дисплея. Если не хотите паять платы и собирать ЖК-экран, заранее подготовьте смартфон, планшет или маленький беспроводной монитор. Устройство будет находиться внутри «корпуса» во время просмотра. И если сделаете своими руками проектор из телефона, которым часто пользуетесь , не сможете отвечать на звонки. Для этого придётся прерывать воспроизведение.

Помимо дисплея, вам понадобится:

• Лупа. Предпочтительно десятикратное увеличение. Это должно быть качественное увеличительное стекло, а не дешёвая безделушка. От него зависит качество проецируемого изображения. Возьмите большую лупу. Самый лучший вариант — линза Френеля.

• Картонная коробка с крышкой. Чтобы собрать самодельный проектор из смартфона, можно использовать и другой материал. Главное, чтобы вы сумели его разрезать. И чтобы у него не было зеркальной поверхности. В коробку должен свободно помещаться телефон (планшет или монитор). Также учитывайте, что на её боку будет лупа. Прикиньте на глаз размеры, чтобы всё точно влезло. Корпус можно склеить вручную из кусков картона.
• Ножницы и/или нож.
• В самодельный проектор должен уместиться держатель или подставка для смартфона. Чтобы зафиксировать экран в одном положении.
• Карандаш.
• Циркуль.
• Скотч и/или клей.

Ещё можно сделать простенькую вещь для просмотра слайдов. Для неё нужны:

• Фонарик или яркая лампа.
• Лупа. Не очень выпуклая.
• Крепления или подставки, на которых всё это можно разместить.
• Из необязательных инструментов — держатель для диапозитивов.

Диапроектор

Вот как сделать проектор своими руками, если вы собираетесь просматривать на нём слайды:

1. Поставьте фонарь или лампу рядом с экраном (подойдёт белая стена или простыня). Не пододвигайте его слишком близко. Расстояние около двух метров — оптимальное.
2. Между экраном и фонарём закрепите лупу. Так, чтобы через неё падал свет на стену.
3. Если вы поместите слайд между линзой и лампой, то увидите увеличенную проекцию.
4. Можете создать из этого единую конструкцию. Прикрепите друг к другу увеличительное стекло, держатель для слайдов и фонарь.
5. Чтобы менять размеры и чёткость изображения, двигайте свой самодельный диаскоп.

Он подходит только для статичных картинок. Это не проектор из смартфона, на котором можно . Но если у вас сохранились старые диафильмы, они не пропадут. Такое изделие подойдёт для игр с детьми. Вы покажете им интересные рисунки и заодно продемонстрируете основные законы оптики.

Телефон

Чтобы сделать картонный проектор для смартфона, нужен телефон с хорошим и ярким дисплеем.

1. Сделайте отверстие для линзы. Приложите её к боку коробки и обведите карандашом.
2. Дырка должна быть чуть меньше увеличительного стекла. С помощью циркуля обозначьте её контуры внутри уже нарисованного круга.
3. Вырежьте отверстие.
4. Сделайте небольшую дырочку для зарядного устройства. При просмотре видео батарея смартфона может очень быстро сесть . Лучше подключить его к сети.
5. Чтобы лупа увеличивала изображение из телефона, заранее подберите правильное положение.
6. Приложите её к дырке в картоне.
7. А в саму коробку поставьте включенный смартфон.
8. Направьте его экран в сторону линзы.
9. Передвигайте его взад-вперёд. Остановитесь, когда получите наилучшее качество картинки.
10. Отметьте место, на котором будет стоять телефон.
11. Приклейте лупу к отверстию при помощи скотча.
12. Положите в коробку держатель или подставку для девайса, чтобы он был зафиксирован в одном положении. Свет от дисплея должен попадать прямо на линзу.
13. Поставьте туда телефон.
14. Закройте крышку коробки.

Чтобы сделать своими руками проектор для смартфона, нужно не так много. Если в результате, вообще, нет никакой картинки, значит, лупа не подходит. Чтобы откалибровать изображение, двигайте телефон внутри коробки. Имеет смысл его настроить. Увеличить яркость. Поменять параметры автоматического затемнения и отключения экрана.

Ноутбук

Вот как из коробки сделать проектор для ноутбука или планшета:

1. Обычная лупа не подойдёт. Нужна линза Френеля из жидкого пластика. Размер — зависит от коробки. Оптимальное — 200 на 250 миллиметров.
2. Между экраном и увеличительным стеклом должно быть расстояние около 50 сантиметров. Присмотрите соответствующий «корпус».
3. Вырежьте в нём отверстие для монитора.
4. На противоположной стороне будет линза. Приложите её к картону и обведите.
5. Дыра для увеличительного стекла должна быть чуть меньше, чем нарисованный контур. Поэтому создайте вторую обводку внутри первой.
6. Теперь вырезайте отверстие.
7. Прикрепите к нему линзу при помощи скотча. С внутренней стороны коробки.
8. Увеличительное стекло должно быть повёрнуто рифлёной поверхностью к монитору.
9. Теперь прикрепите сам дисплей.
10. Если это планшет, зафиксируйте его в «прямом» положении. Прислоните его к вертикальной опоре. Или прикрепите к стопке книг.
11. Если ноутбук, просто поставьте его на стол или на пол, и положите сверху заготовку для проектора.
12. Линза Френеля переворачивает изображение.
13. Перед тем как всё окончательно закрепить, проверьте, проецируется ли картинка на стену.
14. Выставьте максимальную яркость.
15. Отключите спящий режим на ноутбуке или затемнение дисплея на планшете.

Теперь вы знаете, как смастерить своими руками проектор из коробки и телефона. И сможете за несколько минут создать персональный кинозал. Главное — найти подходящую лупу.

Практически каждый человек мечтает, чтобы у него дома находился большой экран, на котором в любое время можно было просматривать фильмы. Но, к сожалению, покупка проектора или телевизора, оказывается, по карману далеко не всем и именно тогда, люди начинают задумываться о том, как сделать проектор своими руками.

Теория

Прежде чем задаваться вопросом, как сделать проектор в домашних условиях, нужно ознакомиться с элементами, присутствующими в магазинном проекторе. Естественно, создать такое оборудование, как в магазинах мало кто сможет, поскольку здесь необходимо приобретение нескольких высокоточных оптических элементов:

• линзы;
• объектив.

Именно эти элементы отвечают за то, насколько равномерно распределяется свет на экране.

Источником картинки в таких устройствах является матрица, функционирующая на жидких кристаллах, работа которых осуществляется на просвет.

При этом каждый пиксель на экране представляется в увеличенном размере. Именно поэтому нужно контролировать, чтобы изначальная картинка была максимально чёткой.

За максимальный размер экрана отвечает проекционная лампа. Это всё, что изначально важно знать для изготовления проектора своими руками.

Прибор на основе телефона

В этом случае, единственное, что нужно для изготовления проектора – это коробка из картона и лупа. Эти элементы недорогие и их вполне можно купить в любом магазине по продаже вещей для быта. Если имеется такая возможность, то вместо увеличительного стекла, рекомендуется использовать линзу Френеля.

Далее, нужно поместить линзу перед телефоном (выступает в роли источника картинки), который предварительно настраивается на максимально возможную яркость. После этого, оба элемента прикрепляются к коробке и проектор можно считать готовым. Картинка переносится на экран (в роли экрана может выступать простынь, закреплённая на стенке).

Этот способ изготовления проектора является идеальным для детей или подростков, которые только начинают разбираться в правилах оптики, поскольку итоговая картинка будет довольно низкого качества.

Проектор на основе ноутбука

Для изготовления описанного прибора таким способом, потребуется ноутбук, картонная коробка, линза Френеля, изготовленная из жесткого пластика и скотч.

Коробку нужно подбирать так, чтобы её длина составляла около 50 сантиметров, при этом площадь торцовой части коробки должна быть больше размеров экрана ноутбука.

Линзу разрешено подбирать различных размеров, но идеальным вариантом будет размер 20 на 25 сантиметров. Линзы таких размеров применяются для чтения книг. Цена одной линзы варьируется от 7 до 8 долларов.

Подготовив все эти компоненты для создания проектора нужно следовать такой пошаговой инструкции:

На передней стенке коробки вырезается выемка в форме прямоугольника, её размеры должны быть меньше размеров линзы. Для точности нужно в качестве образца приложить линзу к картонной коробке, обвести её, а затем с каждой из сторон сделать отступ по одному сантиметру во внутрь и начертить прямоугольник меньших размеров. Нарисованный прямоугольник вырезается.

Используя скотч, следует прикрепить линзу к внутренней части поперечной грани коробки. Обязательно нужно проконтролировать тот момент, чтобы линза прикреплялась рифленой частью.

Нужно поместить ноутбук экраном вниз и положить клавиатурой на верхнюю часть коробки. Такое положение даст возможность сразу добиться прямого и высококачественного изображения. Но нужно учесть тот факт, что размеры изготовленного прибора окажутся довольно внушительными.

Чтобы придать проектору внешнюю привлекательность, нужно отделить коробку от ноутбука и покрасить её с помощью баллончика в любой понравившийся цвет.

Следует учесть тот факт, что линза Френеля способствует небольшому искажению картинки: её края будут чуть-чуть размытыми, а цент сфокусирован. В этой ситуации для увеличения чёткости и яркости необходимо максимально увеличить яркость ноутбука и как можно больше затемнить помещение.

Но стоит отметить ещё и то, что яркость изображения зависит ещё и от расстояния между изготовленным оборудованием и экраном. Чем ближе представленное оборудование к экрану, тем лучше качество картинки.

Проектор для слайдов

Ещё одной идеей самодельного проектора является применение фонарика или лампы в комбинации с лупой для чтения, предпочтительнее всего, чтобы она была не очень выпуклой.

Изначально нужно создать экран для просмотра изображения, для этого на стенку нужно повесить простынку, после чего, на расстоянии в 2-3 метра от экрана, ставится стул. На стул помещают осветительный прибор. Перед источником света следует установить слайды, для этого рекомендуется изготовить специальную подставку или же можно просто удерживать слайды рукой.

Чтобы увеличить картинку нужно использовать лупу. В результате слайды должны быть размещены между увеличительным стеклом и фонариком. Размеры и чёткость изображения, как и в прошлом варианте, регулируются за счёт изменения расстояния между самодельным оборудованием и экраном.

Подобный вариант изготовления проектора является идеальным вариантом для того, чтобы весело провести время с детьми.

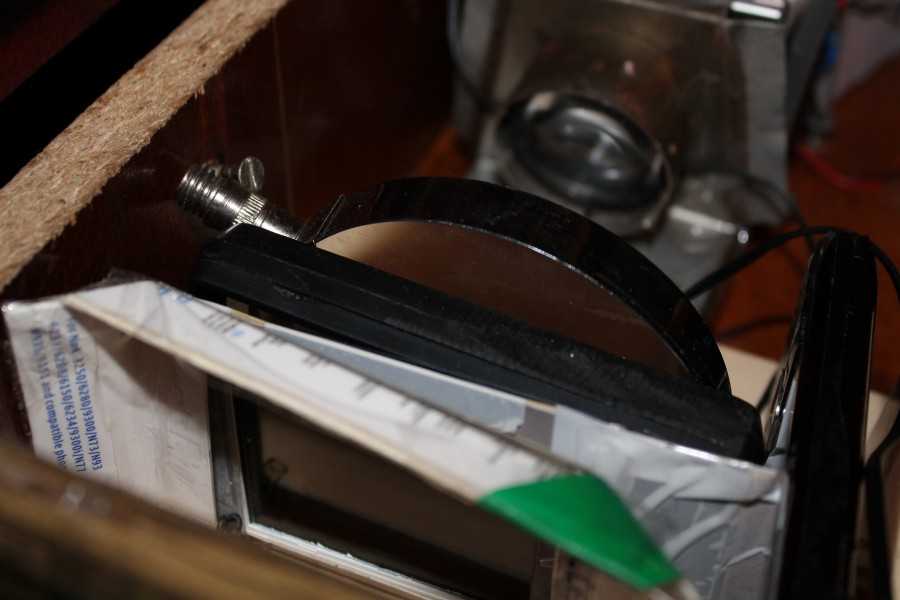

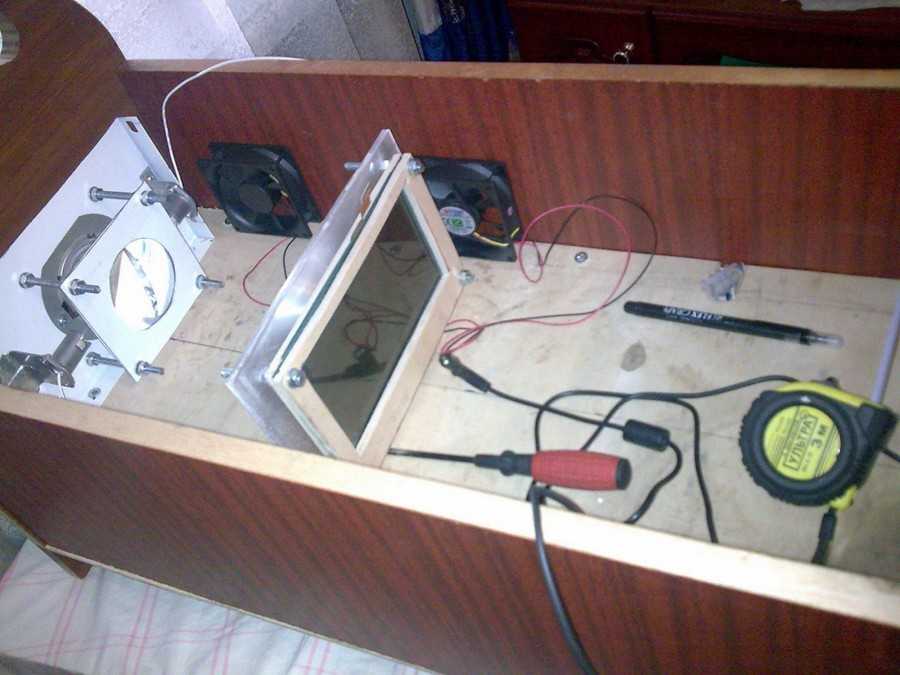

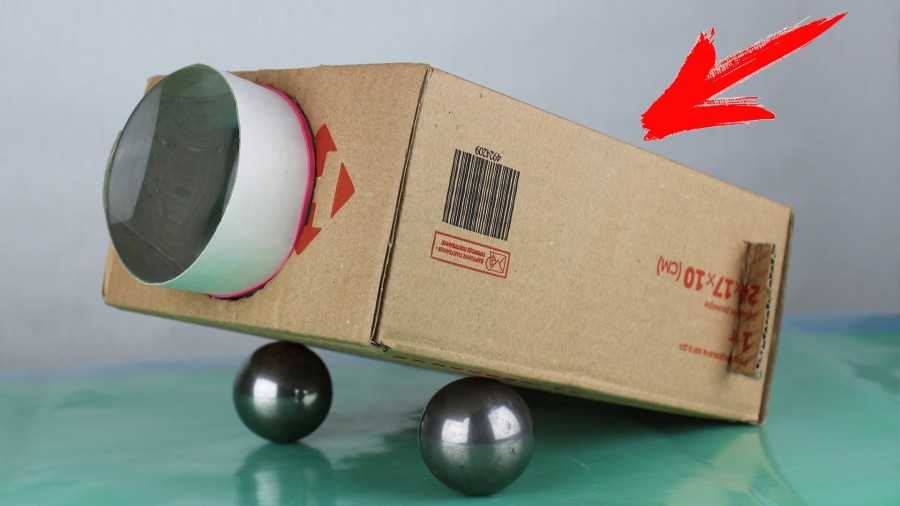

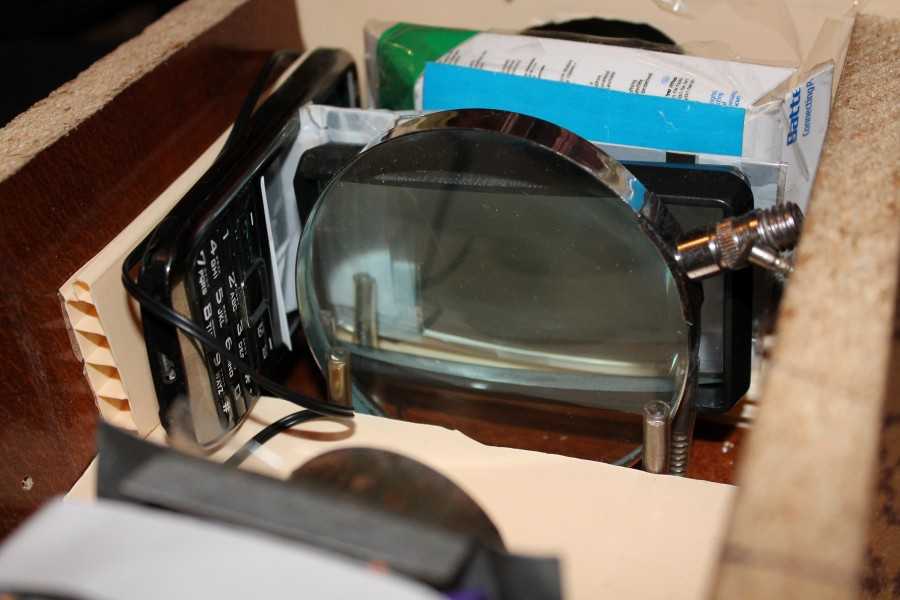

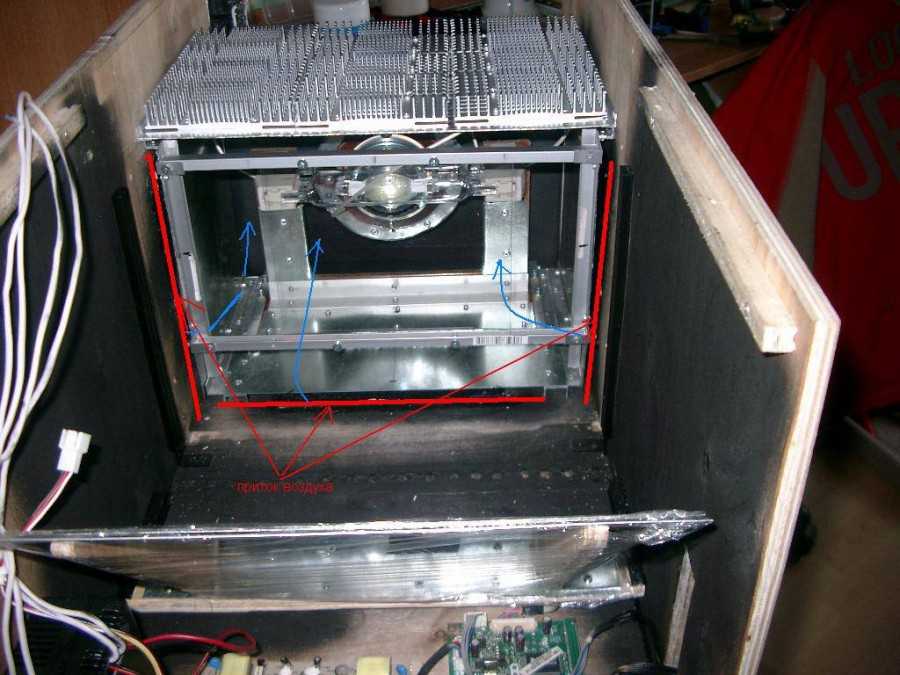

Ниже можно ознакомиться с фото различных самодельных проекторов.

Фото проекторов своими руками

Вы когда то представляли, что из простой обувной коробки, сенсорного телефона и лупы можно сделать домашний проектор своими руками. Конечно, изрядной четкости вы не добьетесь, а вот если хотите сделать романтический вечер для любимой или попробовать свои силы в качестве юного техника – это именно для вас. И все же, давайте с вами узнаем, как сделать проектор из телефона и обувной коробки?!

Как сделать проектор из телефона, что для этого нужно:

1) Сенсорный смартфон;

2) Обувная коробка;

3) Изолента или скотч;

4) Увеличительное стекло или лупа;

5) Скрепки;

6) Канцелярский нож;

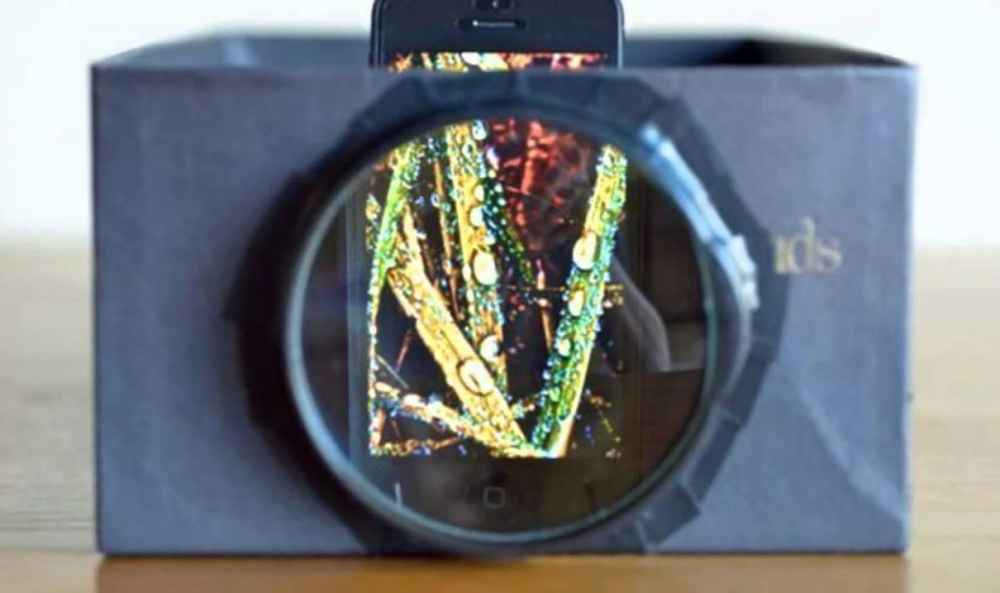

Самодельный проектор из телефона:

1) Коробка из под обуви в середине должна быть не ярких цветов , если это так, тогда коробку покрасьте внутри темной матовой краской, либо обклейте черной бумагой. Это необходимо для того, чтобы обеспечить хорошее качество изображения.

3) Когда вы вырежете отверстие под линзу, ее нужно будет туда прикрепить. Для этого приложите линзу к отверстию и места стыков, тщательно обклейте клейкой лентой (изолентой). Самое главное чтобы не было просветов , поэтому стоит дополнительно проверить места склейки.

4) Для крепления телефона, из скрепки делаем крепеж. Для этого скрепку нужно развернуть, а затем согнуть как на картинке.

5) Если вы в школе изучали физику, то должны знать, что при прохождении изображения через линзу оно будет перевернутым . Поэтому в настройках нужно перевернуть экран телефона.

6) Так как в нашем проекторе отсутствует фокусировочное кольцо , поэтому фокусировать его будем сами! Для этого располагаем телефон параллельно стенки коробки, затем путем перемещения вперед-назад настраиваем фокусировку изображения. При этом помещение должно быть максимально затемнено!

Проектор — вещь хорошая, но дорогая, да и нужна не часто, поэтому редко у кого есть дома. После своего пошерстила интернет и нашла способ как сделать проектор из телефона/нетбука/планшета и простой коробки.

Для проектора из телефона нам нужно:
-обувная коробка (лучше с черной внутренностью, но можно и окрасить) ,
-телефон,
-увеличительное стекло — лупа,
-карандаш,
-нож/резак,
-темный скотч/изолента,
-скрепка, для фиксации телефона (как сделать подставку видно в ).

Но изображение из телефона довольно таки размытое, так как картинка мала и яркость экрана не высокая. Чтобы улучшить результат стоит использовать ноут или планшет.

Для этого нам понадобится:
-картонная коробка — должна быть около полуметра по длинной стороне, а лицевая часть должна быть больше чем экран —вашего планшета или ноутбука.
-скотч,
-карандаш,
-нож\резак,
-линза Френеля из жесткого пластика,
для планшета — коробка или книги размером с него и резинки.

Ее можно купить на ebay (ключевые слова: Fresnel lens). Цена в районе 6-10 долларов. Для этого проекта была использована линза Френеля размерами 20х25 сантиметров.

В идеале отверстие на передней панели должно быть на пару сантиметров меньше линзы Френеля. Используйте линзу в качестве шаблона, чтобы нарисовать прямоугольник. Второй прямоугольник нарисуйте внутри первого, отступив на пару сантиметров.

Прямоугольник, нарисованный при помощи банковской карты рисовать не обязательно. Это отверстие будет использоваться в качестве диафрагмы внутри проектора для улучшения изображения если вы решите использовать смартфон.

С помощью скотча закрепите линзу Френеля на передней панели проектора. Рифленая часть линзы должна быть направлена внутрь коробки. Когда линза установлена, коробку можно сложить.

Крепим планшет резинками к коробке/книгам, вставляем в наш «проектор».

При использовании ноутбука эта конструкция будет слишком мала.

В этом случае можно вырезать отверстие на боковой стороне коробки, а ноутбук перевернуть вверх ногами. На данный момент этот самый простой и быстрый способ сборки проектора. К тому же ноутбук дает лучшие результаты, т.к. его экран самый большой и яркий.

Изображение, которое вы проецируете на экран перевернуто по горизонтали и по вертикали. Вы можете исправить это перевернув планшет или ноутбук. Обратите внимание, что изображение по прежнему останется отражено по горизонтали, хотя верх-низ будет в правильной ориентации. Это значит, что числа и слова на экране будут справа налево.

Поскольку линза Френеля плоская, есть некоторые оптические искажения картинки. Например, края экрана могут быть немного размытыми, а центр будет в фокусе. Яркость устройства должна быть выставлена на максимум, чтобы получить максимум светового потока. Если вы сможете добиться полной темноты в комнате, изображение станет более четким и ярким. Изображение с диагональю в 120 сантиметров довольно смотрибельно при использовании ноутбука а также при использовании iPad. Конечно чем ближе вы поднесете проектор к экрану, тем меньше станет изображение, но будет ярче и более в фокусе.

ПыСы: изображения получаются довольно таки маловаты , но если это будет изображение без фона и опять же без сильно мелких деталей, то отодвинув проектор подальше, мы получаем хоть и размытую, но крупную картинку, для обводки контура должно подойти.

Многим нравится смотреть кино. Благо, в нынешнее время есть масса подходящей техники: начиная от смартфонов и планшетов и заканчивая большими плазменными и жидкокристаллическими телевизорами. Но что делать, если большой плазмы рядом нет, но есть большая компания людей, жаждущая просмотра очередного хорошего кино? Правильно, делать проектор. А о том, как его сделать своими руками, можно прочитать в нашей статье.

Все необходимое

Если мы будем делать проектор для смартфона, то нам понадобятся: обычная картонная коробка (например, обувная), большая линза, которую можно благополучно вытащить из лупы, небольшое количество картона, скотч и клей.

Коробка проектора будет препятствовать попаданию света извне, предотвращая преломление и рассеивание изображения смартфона. Линза в данном проекте выполняет роль объектива. Она при должной настройке начнет фокусировать свет и переносить изображение на поверхность.

Конечно же, такое нехитрое устройство не выйдет идеальным, с четким и качественным изображением, но вы сможете изучить примитивное строение проектора и насладиться просмотром фильма в компании близких людей, а это самое главное.

Делаем проектор

Вначале нам нужно обеспечить хорошую «камерность» изображения. С помощью черной краски или бумаги такого же цвета добиваемся того, чтобы внутренняя поверхность нашей коробки была матово-черной. Тем самым мы существенно уменьшим отражение света от стенок коробки и улучшим качество изображения.

Затем в торце коробки проектора делаем прорезь, совпадающую с диаметром линзы. Это необходимо для хорошей фиксации линзы и отсутствия просветов, т. е. постороннего света, который однозначно бы мешал нашему просмотру.

Далее переходим к линзе и смартфону. Тут существует как минимум два способа, о которых мы вам расскажем. Принципиально они различаются, исходя из состава подвижных элементов. В первом варианте мы будем двигать линзу для правильной фокусировки и увеличения четкости изображения. Во втором варианте с той же целью мы будем передвигать смартфон.

1. Если вы решили сделать подвижный объектив, то вам необходимо сделать картонный цилиндр, который в диаметре бы совпадал с диаметром линзы, затем с помощью клея, нанесенного на торец линзы, закрепить ее в основании картонного цилиндра. По длине эта конструкция не должна быть сильно большой, достаточно, чтобы она обеспечивала ход объектива на 5-7 сантиметров. Смартфон при этом фиксируется в одном месте и никуда не передвигается.
2. Здесь в роли подвижного элемента выступает смартфон. В этом случае нам нужно сделать устойчивую платформу для телефона (из пенопласта, картона или даже канцелярской скрепки), которую мы будем передвигать по коробке, тем самым достигая максимальной точности изображения. Линза же в этом варианте фиксируется в торце коробки и выполняет роль статичного элемента фокусировки светокода смартфона.

Последние приготовления

После монтажа всей конструкции наши приготовления практически завершены. Но стоит обратить внимание на несколько нюансов:

Перевернутое изображение

Четкость изображения

Подготовка поверхности

Подготовка комнаты

Приятного просмотра!

Все, теперь весь процесс сборки и подготовки проектора завершен. Остается только выбрать любимый фильм, собраться дружной компанией и наслаждаться кино. Пусть киносеанс принесет вам много радости, а сборка элементарного устройства из обувной коробки пройдет быстро и качественно.

В качестве дополнительной информации о сборке собственного проектора мы предлагаем вам просмотр следующего видео:

Забирай себе, расскажи друзьям!

Читайте также на нашем сайте.

• ERD Commander устанавливаем и пользуемся
• Способы форматирования флешки в формат NTFS
• Как остановить вредоносные процессы
• Через какой порт подключаться к серверу rdp

Как своими руками в домашних условиях сделать ЛЕД проектор из коробки и лупы

Многие детали, используемые в проекте, могут быть приобретены в китайских интернет-магазинах.

Для покупки необходимых запчастей для самодельного проектора воспользуйтесь услугами магазинов «Aliexpress.com» и «Taobao.com».

1. Жидкокристаллический экран и HDMI плата к нему: диагональю 5,98 дюйма и разрешением 2560х1440: на сайте topfoison (стоит около $200); можете использовать другой, имеющийся у вас 2К ЖК-дисплей. Кстати, модуль подсветки экрана вам не потребуется.
2. Корпус: черного цвета, детали которого вырезаны с помощью лазерной резки (стоимость около $100). В конце данной главы имеется zip-файл с AutoCad-чертежами корпуса видеопроектора.
3. Линзы Френеля: одна с фокусным расстоянием 120 мм, вторая – 185 мм. F120 устанавливается между светодиодом и ЖК-экраном, F185 – между ЖК и проекционным объективом (на Aliexpress.com стоят $50).
4. Проекционный объектив: F190 или F200 (тоже продается на Aliexpress.com и стоит менее $50).

Светодиод (один из двух):

• Обычный: светодиод мощностью 150 ватт (Taobao.com) с теплоотводом. Как альтернатива – 128-ваттный с aliexpress.com (около $57). Для светодиода понадобится подходящий драйвер. Не рекомендуется использовать дешевые светодиоды, т.к. это может привести к размытости изображения по краям и углам.
• Необычный: светодиод CBT-140 производства «Luminus Devices» – используется в медицинском эндоскопе. Продается вместе с драйвером на Aliexpress.com за $185: получается дороже, но это того стоит. Вот ссылка на 100-ваттный светодиод. Он не такой яркий, но для темной комнаты подойдет.
• Конденсаторная линза: квадратная, продается на Tabao.com, а также на aliexpress.com (около $25). Можете использовать и обычную круглую линзу. Квадратная дает лучшую яркость, но правый и левый края получаются немного желтыми.
• Дополнительно: несколько охлаждающих вентиляторов, блоки питания, USB-провод, разводящие провода и ваши золотые руки.

Создание такого проектора обойдется вам менее, чем в $1000, что дешевле, чем покупать устройство подобного класса заводского изготовления.

• Если в данном проекте использовать способ № 1 (обычный), то вы не сможете получить идеально четкого изображения. Если использовать способ № 2 (необычный), вы получите отличную фокусировку и сможете различить каждую из более чем 3 млн. точек.
• Слишком низкая яркость, по сравнению с коммерческими продуктами, т.к. используется ЖК-дисплей от смартфона: этот вид дисплея имеет низкую прозрачность. Ночью в темноте изображение будет достаточно ярким для комфортного просмотра, но днем его будет плохо видно. Если у вас темная комната, то вы сможете полностью насладиться любимыми фильмами и играми.

Шаг 1: Проверяем ЖК-дисплей и проектируем корпус

Прежде чем перейдем к сборке корпуса, проверим ЖК-дисплей. Дисплей должен быть в сборе со специальной HDMI-платой.
Для удобства также закажите удлиняющий FPC-кабель и плату подключения для дисплея. Т.к. подсветку экрана мы использовать не будем, то при проверке дисплея нужно нажать и удерживать разъем подсветки.

После проверки ЖК-дисплея, переходим к конструированию корпуса. Вы можете пропустить следующий шаг, если решите воспользоваться чертежами прикрепленного файла.

Шаг 2: Делаем корпус и крепление для линз Френеля

1. Делаем корпус. Изготовьте детали по чертежам AutoCad. Соберите корпус из деталей с использованием клея. Не приклеивайте верхнюю крышку: она будет крепиться с помощью винтов.
2. Делаем крепление для линз Френеля. Они будут располагаться внутри корпуса проектора.

Линзы Френеля устанавливаются в держатель, а затем сам держатель будет помещаться в держатель ЖК-дисплея.

При изготовлении держателя, нужно исключить отражение луча от его поверхностей, в противном случае отраженный свет будет ухудшать качество изображения. Для предотвращения этого нежелательного эффекта, поверхности, от которых может отражаться луч, нужно обработать наждачной бумагой до матового состояния.

Шаг 3: Делаем крепление для ЖК-экрана

Данный шаг является самым важным.

Небольшой дисплей имеет очень маленькую неактивную область (рамку), поэтому, при изготовлении держателя для ЖК-дисплея, трудно предотвратить «утечку» света.

В AutoCad-файле имеется чертеж держателя для дисплея, разработанный так, чтобы предотвратить «утечку» света и гарантировать хорошее качество изображения.

Если вы пренебрежете изготовлением качественного крепления, у вас будет изображение с ужасными белыми вертикальными и/или горизонтальными полосами по краям, как показано на фотографии.

Файл чертежа, кроме всего остального, содержит три части держателя дисплея.

Две части предназначены для постоянного крепления ЖК-экрана, и одна – для временного.

Во время работы с ЖК-дисплеем старайтесь не касаться экрана руками, чтобы не оставить на нем отпечатков. Пользуйтесь при работе нитриловыми медицинскими перчатками.

Шаг 4: Закрепляем светодиод на теплоотводе и делаем держатель для светодиода

Независимо от того, какой светодиод вы выбрали: обычный или медицинский (CBT-140), способ крепления его к теплоотводу один и тот же.

Прикрутите светодиод при помощи винтов М3 к теплоотводу. Предварительно не забудьте добавить термопасту между светодиодом и теплоотводом.

Затем правильно установите конденсаторную линзу перед светодиодом. Обычно вместе с ней в набор входит и крепление.

Шаг 5: Делаем проводку и устанавливаем охлаждающие вентиляторы

В цепь питания вентилятора, по желанию, можно включить регулятор скорости вращения.

Основные подключения выглядят следующим образом:

• Переменное напряжение подводится к источникам питания светодиода, вентиляторов и HDMI-платы (USB).
• Блок питания преобразует переменный ток в постоянный.
• Блок питания подключен к светодиоду и охлаждающим вентиляторам. Можете использовать раздельные блоки питания для светодиода и вентиляторов.
• Блок питания USB будет подключаться к плате HDMI.
• Установите два отдельных выключателя: один – для включения/выключения светодиода и ЖК-дисплея, второй – для вентиляторов. Это позволит, после выключения светодиода еще некоторое время охлаждать внутренность корпуса устройства.

Установите несколько вентиляторов для охлаждения ЖК-дисплея.

ЖК-дисплей устанавливается рядом со светодиодом (на расстоянии примерно 110-130 мм). Светодиод генерирует много тепловой энергии, и если дисплей будет недостаточно охлаждаться, то на нем появятся черные пятна.

Без достаточного охлаждения ЖК-дисплей выйдет из строя. Для охлаждения можно установить несколько разнокалиберных вентиляторов. На фотографиях красными стрелками показаны направления движения воздуха в корпусе проектора.

Шаг 6: Проверяем расположение светодиода и оптики

Как только разберетесь с подключением проводов, проверьте светодиод.

При правильно выбранном расстоянии между светодиодом и задней линзой Френеля (F120), свет от светодиода будет освещать всю активную область ЖК-дисплея.

При установке линз Френеля, стороны с канавками обеих линз должны быть направлены к дисплею.

Существует много различных комбинаций. В нашем проекте используются линзы Френеля F120/F185 с проекционной F190. Есть и другие сочетания, которые подойдут для этого проекта.

Выбранная нами комбинация для 6-дюймового ЖК-дисплея будет оптимальной. Можно выбрать сочетание линз с большим фокусным расстоянием (например, линзы Френеля F120/F220 с проекционной линзой F230).

Чем меньше фокусное расстояние, тем больший получается размер изображения.

При использовании такой комбинации линз и светодиода CBT-140 вы сможете различать пикселы на экране. Качество фокусировки будет лучше, чем у многих подобных проекторов заводского изготовления.

Чтобы определить правильные расстояния между линзами, воспользуйтесь «Правилом большого пальца», т.е. экспериментально.

Это значит, что вам нужно будет подобрать правильные расстояния между линзами путем проб и ошибок.

Есть несколько правил, следуя которым вам будет легче настроить ЛЕД проектор:

• Расстояние между ЖК-дисплеем и линзой Френеля должно быть в пределах 15-20 мм. Если оно слишком маленькое, ЖК- дисплей выйдет из строя из-за воздействия на него высокой температуры от светодиода. Если расстояние слишком большое, то изображение получится размытым.
• Расстояние между задней линзой Френеля (F120) и светодиодом должно составлять 90% фокусного расстояния линзы. Перемещайте линзу на расстоянии +/- 10% фокусного расстояния линзы F120, и найдите наилучшее качество изображения.
• Расстояние между проекционной линзой (задней стороной триплета) и передней линзой Френеля (F185) должно равняться фокусному расстоянию проекционной линзы (в нашем случае это 190 мм). Фокусировка регулируется путем перемещения проекционного объектива вперед или назад.

Качество изображения будет тем лучше, чем меньше область излучения у светодиода.

По этой причине не экономьте на светодиоде. Приобретите CBT-140, т.к. из доступных, он имеет наименьшую площадь излучения света.

Шаг 7: Развлекайтесь

Светодиодный проектор для дома готов!

Устанавливайте ваш LED видеопроектор, подключайте его и наслаждайтесь просмотром в домашних условиях.

Диодный проектор отлично подойдет для просмотра видео с YouTube.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Большой пост о проекторах: технологии, назначение, выбор, перспективы развития

Мультимедийный проектор давно стал привычным гаджетом для офисов, презентаций, переговорных, музеев, учебных заведений. Все чаще проекторы используют дома. Эти устройства выживают в достаточно сложном конкурентном климате (плазменные, ЖК и лазерные панели –конкуренты проекторов), имея при этом лишь одно огромное преимущество — большую диагональ проецируемого изображения.

Обилие технологий, использующихся для производства проекторов, рождает проблему выбора. Как отмечают специалисты Pult.ru, покупатели, намеревающиеся приобрести проектор, редко представляют, чего именно хотят, что не редко приводит к ошибкам при выборе. Этот пост об основных критериях выбора проекторов и перспективах развития современных технологий, которые применяются при их производстве.

Лампы

Пока самыми распространёнными источниками света в проекторах являются газоразрядные лампы высокого давления. И именно эти лампы признаны ахиллесовой пятой большинства современных проекторов, так как большинство из них требуют замены через 1000 – 4000 (в редких случаях 8000) часов работы.

Этот внушительный по стоимости расходник приходится менять каждые 3-4 года, а при интенсивном использовании чаще. Инженеры ведущих мировых производителей постарались решить проблему не слишком ресурсоёмкого источника света.

Чаще всего используется проекционные лампы UHP (Ultra High Performance). Принцип прост — в лампе светится разряд, возникающий между вольфрамовыми электродами в парах ртути, которые находятся под высоким давлением. Основные достоинства этих ламп — относительная высокая интенсивность светового излучения при достаточно компактном размере источника, а также хорошие показатели цветопередачи.

Недостатками UHP ламп является постепенное снижение интенсивности излучения на протяжении всего периода эксплуатации и сравнительно не большой срок службы (2000 часов). Отчасти, первый недостаток был компенсирован добавлением специальных реагентов, которые способствуют восстановлению вольфрама на электродах. Частично продлевает срок службы ламп использование стекла из кварца высокой очистки, которое позволяет поддерживать баланс тепловой энергии, вырабатывающейся при работе лампы.

Проекционные лампы HCX или металогалогенные лампы, как и другие, излучают свет благодаря разряду плазмы электрической дуги, возникающей в газе, находящимся под высоким давлением. От UHD их отличает добавление к парам ртути галогенидов некоторых металлов, что позволяет сделать спектральную характеристику светового излучения более равномерной.

Проблемой этих ламп является постепенная, но при этом постоянная потеря яркости, вплоть до 50 % за время эксплуатации источника. Время работы этих ламп сравнимо с другими газоразрядными аналогами.

P-VIP ещё одна вариация на тему «Ртутные газоразрядные лампы для проектора». Можно считать этот тип вершиной эволюции ртутных проекторных ламп. Срок службы этих ламп может достигать 6000 — 8000 часов, интенсивность излучения и равномерность спектра сравнима с HCX, при этом у P-VIP нет болезни «возрастного снижения яркости», лампа одинаково здорово светит на протяжении всего срока службы. Не смотря на успехи в продлении полноценной жизни этого типа ламп, в корне их проблемы не решены.

Xenon

Еще одним типом газоразрядных ламп для проекторов является Xenon. Как явствует из названия, вместо паров ртути в лампе находится сжатый ксенон. Ксеноновые лампы многократно превосходят ртутные по мощности, давлению и, как следствие, по интенсивности светового потока.

Мощность ксеноновых ламп находится в диапазоне от 2 до 15 кВт, а давление газа в лампе достигает 300 атмосфер, что предопределило их использование в профессиональных кинотеатральных проекторах и крайне редко в предельно дорогих демонстрационных и домашних моделях. Как говорится «Всё лучшее детям кинотеатрам».

К счастью использование газоразрядных ламп высокого давления постепенно отмирает, уступая место более совершенным источникам света. Их применение позволяет обеспечить относительно высокие показатели яркости и контрастности, но, как я уже отмечал – они дороги и периодически требуют замены.

Не лампы – led vs laser

Недостатки LED

Не смотря на внушительный прогресс за последние 8 лет, большинство светодиодных проекторов при равной стоимости уступают ламповым в интенсивности светового потока. Для большинства моделей значение светового потока источника не превышает 1000 -1200 ANSILm, а в большинстве случаев находится в пределах 1000. Еще одной проблемой Led-проекторов является уровень шума при работе, который не редко превышает значение 35 dB. Впрочем, указанные недостатки постепенно устраняются, стоит вспомнить, что на момент выпуска первых массовых серийных led-проекторов (2008 – 2009 годы) рекордом яркости последних было значение в 350- 400 ANSILm.

Недостатки лазерных проекторов

Основным недостатком лазерных проекторов является цена. Не смотря на серийное производство лазерных проекторов последние 10 лет цена не снизилась до вменяемых в понимании обывателя цифр. Также к ощутимым недостаткам лазерных аппаратов относят мерцание источника и неестественная насыщенность некоторых цветов. В некоторых моделях отмечают достаточно резкие переходы по цветовой палитре, что может раздражать при длительном просмотре. Стоит также отметить, что часть трудностей цветопередачи можно легко устранить дополнительной настройкой.

Гибридные схемы

Все чаще на рынке появляются гибридные модели, которые в качестве источников светового потока используют как лазер, так светодиоды. Применение такого подхода позволяет компенсировать недостатки одного источника другим. Большинство отзывов и сравнительных тестов такие системы проходят на уровне с ламповыми проекторами, при этом сохраняя главное достоинство альтернативных источников – колоссальный эксплуатационный ресурс. Недостаток один – неприлично высокая стоимость.

Достоинства и недостатки основных принципов работы

Прежде чем давать конкретные рекомендации по выбору проекторов необходимо немного рассказать о видах этих устройств. Сегодня на рынке наиболее широко представлены следующие типы проекторов:

• DLP (3DLP)
• LCD (3LCD)
• LCOS (SXRD,D-ILA)
• 3LED

DLP и 3DLP – чемпионы по контрасту

• высокий уровень контрастности, реалистичный черный;
• высокие возможности настойки цветопередачи;
• самый широкий ассортимент моделей и производителей, среди представленных на рынке;
• более приемлем для создания домашних кинотеатров, в связи с более реалистичной передачей картинки;
• в старших линейках нет оптических искажений;
• не требует дополнительного обслуживания, защищен от пыли;
• могут быть эффективно использованы для игр и 3D.

• Достаточно низкая яркость (особенно значения т.н. цветовой яркости) бюджетных моделей, которая проигрывает другим технологиям;
• В бюджетных моделях проявляется эффект радуги;
• Изображение одночиповых DLP проекторов мерцает, что заметно при съемке видео и может быть более утомительным для зрения;
• Более высокая стоимость решений с изображением высокого качества.

3LCD –лидеры яркости цвета

• Высокая яркость при сравнении младших линеек;
• Как правило, выше удобство при настройке оптики;
• Некоторые из бюджетных моделей могут использоваться в незатемненных помещениях;
• По соотношению цена/результат идеальны для применения в качестве офисного презентационного проектора и учебного проектора для небольших аудиторий;
• В бюджетных линейках обеспечивают более реалистичную цветопередачу (кроме черных и серых тонов)

• Ограниченный ассортимент, монополия на использование технологии;
• Низкая контрастность, нереалистичный (серый) черный;
• Уязвимость перед пылью, необходимость замены фильтров специалистом;
• Артефакты (вогнутость вверху) заметные на экранах с большой диагональю;
• Появление артефактов (шлейфов) при воспроизведении динамичных сцен в играх и 3D.

LCOS — дорогая «золотая середина»

• У LCoS превосходит LCD и DLP по максимально доступному разрешению;
• За счет размещения управляющих элементов за светоотражающим слоем избавлены от эффекта «гребенки» характерного для LCD (3LCD);
• КПД технологии выше, чем у LCD (3LCD);
• Коэффициент заполнения (отношение рабочей площади к общей площади матрицы) у LCoS выше, чем DLP и LCD-проекторов;
• За счет использования охлаждающей подложки, устойчивость LCoS-чипов к температуре выше, чем DLP- и LCD-матрицы, что позволяет создавать более мощные устройства, рассчитанные для инсталляций;
• Контрастность и черный лучше, чем у LCD;
• Не мерцает, как DLP;
• Время отклика матрицы LCoS меньше, чем у LCD.

• Представлены только в Hi End и профессиональных сегментах, что закономерно отразилось на цене, бюджетных моделей практически нет;
• Технология монополизирована несколькими компаниями, что серьезно отражается на ассортименте продукции;
• В старших сегментах практически не имеет преимуществ перед 3 DLP и 3 LCD, кроме устойчивости чипа к нагрузкам, при этом при равном качестве изображения – дороже;
• Широко востребованы только для дорогих инсталляций, как техника высокой надёжности.

Достоинства 3 led:

• Отсутствие мерцания;
• Контрастность выше, чем 3 LCD;
• Применение почти вечного источника света;
• Отсутствие эффекта радуги и других артефактов;
• Высокая надёжность.

Недостатки 3 LED

• Низкий уровень яркости;
• Шум при работе, достигающий 35 – 40 дБ;
• Ограниченный ассортимент: 2 – 3 проектора у немногочисленных производителей;
• В ряде случаев нестабильность спектра;
• Высокая стоимость немногочисленных решений с высокой яркостью.

Основные характеристики

При выборе проектора стоит учитывать ряд характеристик от которых будет зависеть результат.

Яркость

При необходимости рассчитать световой поток проектора для аудитории или комнаты, освещение в которых соответствует действующим санитарно-гигиеническим нормативам (помещение где можно читать и работать, можно умножить 756 на площадь экрана в квадратных метрах.
Ниже приведена таблица расчёта яркости необходимой проектору в зависимости от площади экрана при освещении достаточном для чтения.

Разрешение

Ниже привожу соответствия стандартов и разрешений в зависимости от формата.

1. Формат изображения 4:3:

• VGA (640х480),
• SVGA (800х600),
• XGA (1024х780),
• SXGA (1280х1024),
• SXGA+ (1400х1050),
• UXGA (1600×1200),
• QXGA (2048×1536).

• W XGA (1280х768 либо 1280х780),
• HD720 (1280х720),
• W VGA (864х480),
• W SVGA (1024х576),
• Full HD (1920×1080),
• WUXGA (1920×1200),
• HD 4K (4096×2400).

Редко указываемый параметр, который демонстрирует отношение минимальной периферической освещенности экрана к максимальной в центре. В проекторе для просмотра кино и игр и в профессиональных устройствах значение равномерности должно превышать 70 %.

И ещё немного о контрасте

Контраст оказывает максимальное влияние на качество изображения в затемненных помещениях. Во многом, поэтому высококонтрастные модели проекторов используют как элемент систем для домашних кинотеатров. При необходимости получить различимое изображение в освещенных интерьерах следует опираться на яркость.

Сухой остаток – что и кому

Как я уже отметил, люди, которые приобретают проекторы редко представляют, какой именно им нужен, чем иногда пользуются не слишком порядочные продавцы.

Начну с учебных заведений, где проектор позволяет демонстрировать презентации и учебные фильмы. Требования к качеству минимальны, при этом, как правило, есть требования к цене и в ряде случаев к яркости. Для помещений, где возможно затемнение подойдут одночиповые DLP, 3 LED или 3 LCD проекторы и с яркостью 700 – 1000 ANSIlm, в помещениях, где с затемнением есть проблемы, нужен более мощный световой поток, соответственно, от 1000 ANSIlm и выше. Как правило, в соотношении яркость/цена побеждают 3 LCD проекторы. При этом для помещений с возможностью затемнения DLP считаются более предпочтительными.

Выбор бизнес проектора для презентаций также будет связан с условиями работы и задачами, с той лишь разницей, что, как правило, для бизнеса необходимо более высокое разрешение (HD), соответственно возрастёт стоимость.

Для профессиональных презентаций и длительной работы могут применяться лазерные и гибридные 3 DLP, 3 LCD и LCOS проекторы, которые обеспечивают длительную работу и высококачественное изображение, как правило, с FullHD и WUXGA, 4 K HD разрешением. Значения светового потока в подобных проекторах, рассчитанных на работу в освещённых помещениях, а также днём на улице может достигать 20 000 ANSIlm.

Не смотря на жесткую конкуренцию со стороны ЖК-телевизоров и плазменных панелей, проекторы перестают быть экзотикой дома. Для домашних кинотеатральных и игровых систем большинство экспертов рекомендует DLPи 3DLP проекторы, так как последние меньше искажают картинку и значительно эффективнее работают в 3D режиме.

Наиболее привлекательными и перспективными источниками света в проекторах являются лазеры и светодиоды, которые при прочих равных условиях дают фору остальным в эксплуатационном ресурсе. Эксперты утверждают, что за ними будущее и это будущее уже рядом. По расчетам ряда производителей от газоразрядных ламп откажутся в ближайшие 10 лет.
