10 способов делать замеры в 3ds max
Часто у новичков во время работы над очередным проектом в 3ds max возникает вопрос: как измерить объект? Да, такое часто требуется сделать, особенно если модель должна соответствовать необходимым размерам в тех.задании, а мы, загрузив ее из интернета, не знаем точных размеров. Предлагаю несколько простых способов, как узнать размеры 3d-модели, либо измерить расстояние в 3ds max.
1. Plane. Это самый простой способ измерения размера объекта, либо расстояния как между объектами, так и между подобъектами (вершинами, ребрами и полигонами).
2. Box. Если мы хотим измерить высоту 3d-модели, то здесь используем простой объект Box. Создаем его рядом или на 3d-модели, смотрим на его параметры и затем удаляем его. Такой способ очень удобен для быстрого измерения высоты объектов, начиная от плинтуса в квартире, заканчивая деревьями в саду.
3. Инструмент Tape. Это простая линейка. Если нужно измерить расстояние по вертикали и горизонтали, то подойдет и обычный Plane, но если удаленные объекты находятся на расстоянии по-диагонали, то tape здесь будет как раз кстати.
4. Инструмент Measure. Очень удобный инструмент, который быстро замеряет габариты объекта. выбираем объект или группу объектов, нажимаем кнопку Measure и внизу видим результат. Dimensions — это в переводе с английского «размеры».
5. Измерить угол. Если Вы решили построить дом и нужно замерить угол ската крыши, то здесь очень удобно пользоваться простым цилиндром. На виде спереди или сбоку создаем объект Cylinder, в его параметрах включаем галочку Slice On и начинаем менять параметр Slice From. Можете проверить, поставив значение 30 или 45. Это будет точно 30 или 45 градусов. И Вам не придется прикладывать к экрану школьный транспортир )
6. Длина сплайна. Если Вы создали сплайн и хотите узнать его длину, то используйте наш старый добрый инструмент Measure. Выделите созданный сплайн и нажмите кнопку Measure, здесь Вы увидите раздел Shapes, где и указана длина сплайна Length.
7. Площадь комнаты. Чтобы измерить площадь комнаты, нужно создать на виде сверху сплайн, которые точно повторяет все контуры внутренней части помещения. Затем правой кнопкой мыши преобразуем его в редактируемые полигоны (Editable Poly) и нажимаем кнопку Measure. Surface Area — это площадь вновь созданного объекта, а следовательно и помещения. Измеряется в квадратных метрах (если используете единицы измерения метры).
8. Объем. Объем внутри помещения измеряется аналогично. Создаем по контуру внутренней стены помещения сплайн, затем выдавливаем его на высоту потолка с помощью модификатора Extrude. И снова инструмент Measure. В раделе Objects мы видим строку Volume. Это и есть объем, который измеряется в кубических метрах (если используете единицы измерения метры).
9. Подгонка под человека. Если нужно посмотреть, как 3d-модели выглядят рядом с человеком, то можно создать в сцене простую модель человека с помощью встроенного инструмента Biped. Для этого заходим во вкладку Create, выбираем Systems и кликаем на Biped. Теперь в любой точке сцены, например, рядом с диваном, создаем модель человека, вытягивая его на нужный рост, например, на рост взрослого человека 1,7 м. Так же при необходимости рядом можно создать модель ребенка. Теперь Вы сможете имееть более точное представление о размерах Вашей сцены.
10. Измерение расстояние между объектами. Можно и обойтись Tape. Но если объектов несколько, то удобнее использовать скрипт Владислава Бодюла, который называется Multi Distance Meter. Как он работает, Вы можете увидеть на этой gif-анимации. А скачать данный скрипт можно здесь.
3Ds max. Как узнать размер модели в 3d max. Проект Ильи Изотова.
Забирайте Бесплатный курс по 3Ds Max здесь: http://3ddmax.ru – Курс о том как с «0» создать красивую картинку всего за 1.5 часа. P.S. даже если вы впервые открыли 3d max.
__________________________________________________________
Вам понравилось это видео? Ставьте ЛАЙК и делитесь с друзьями https://www.youtube.com/watch?v=VPiZrh60GNM
https://vk.com/archivision_studio моя страница вконтакте с кучей всяких полезностей
http://individual.3ddmax.ru – индивидуальные занятия по 3D Max. Лучший способ обучения!
Всем привет! С Вами Илья Изотов и это небольшой отрывок индивидуального занятия во время которого мы с моей ученицей изучим как узнать размер объекта и задать параметры для скаченных моделей. Студентка находится в Москве, я в Волгограде и урок мы проводим через специальное приложение с помощью которого я могу видеть ее экран. Если Вы тоже хотите провести такой урок,то это абсолютно бесплатно. Просто напишите мне в контакте и мы назначим время.
Оставляйте заявки на интересующие вас темы Как работать в 3D Max в комментариях.
Как на 3д модели посмотреть размеры
Группа: Пользователи
Сообщений: 10
Регистрация: 07/06/2007
Пользователь №: 54 120
Mikle'S
Просмотр профиля
Группа: Пользователи
Сообщений: 2 572
Регистрация: 04/03/2006
Из: Москва
Пользователь №: 24 497
Померить можно этим инструментом:
Классического образмеривания, какое есть в автохаме, 3ДМАКС не имеет. И вобще никакого не имеет.
Arhat
Просмотр профиля
Группа: Пользователи
Сообщений: 716
Регистрация: 05/12/2006
Из: Омск
Пользователь №: 41 097
Ruslan0073
Просмотр профиля
Группа: Пользователи
Сообщений: 41
Регистрация: 14/04/2007
Из: Москва
Пользователь №: 47 308

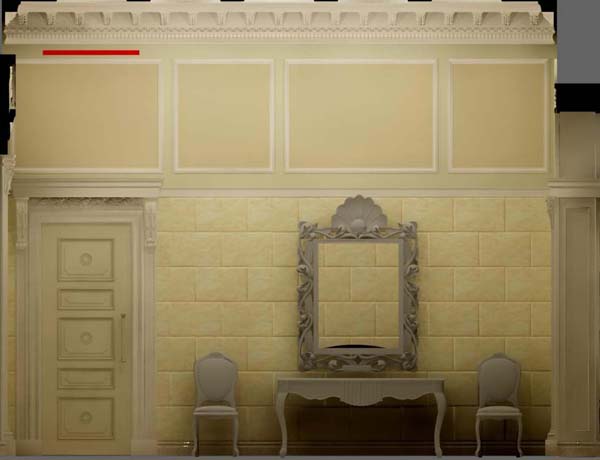

Я ещё иногда делаю вот так для тех кто всё померять хочет на бумаге. Ставлю метровую полоску для понятия маштаба.
Mikle'S
Просмотр профиля
Группа: Пользователи
Сообщений: 2 572
Регистрация: 04/03/2006
Из: Москва
Пользователь №: 24 497
cyberflipper
Просмотр профиля
Группа: Участник
Сообщений: 4 745
Регистрация: 13/04/2007
Пользователь №: 47 084
krists
Просмотр профиля
Группа: Пользователи
Сообщений: 352
Регистрация: 10/07/2006
Из: RIGA
Пользователь №: 33 603
Vsju scenu nada eksportirovatj v Cad programmu i razmeri beri ljubije.
Mne k primeru takaja problema otpadajet, poskolku modeli delaju v AutoCad-e, v Max-e tolko dobavlaju tehniku, aksesuari i delaju render. OOOchen udobno potom razmeri vzjatj.
angel135
Просмотр профиля
Группа: Пользователи
Сообщений: 455
Регистрация: 20/08/2006
Пользователь №: 35 524
[Vitus]
Просмотр профиля
Группа: Участник
Сообщений: 1 280
Регистрация: 30/05/2006
Пользователь №: 32 013
Mikle'S
Просмотр профиля
Группа: Пользователи
Сообщений: 2 572
Регистрация: 04/03/2006
Из: Москва
Пользователь №: 24 497
[Vitus]
Просмотр профиля
Группа: Участник
Сообщений: 1 280
Регистрация: 30/05/2006
Пользователь №: 32 013
Mikle'S
Просмотр профиля
Группа: Пользователи
Сообщений: 2 572
Регистрация: 04/03/2006
Из: Москва
Пользователь №: 24 497
to megavitus Спасибо, друг!
Все теперь работает. Иногда этого инструмента ох как! не хватало.
КОМПАС-3D v21
Для включения или отключения режима отображения размеров эскиза или операции служит команда Размеры выбранного элемента
.
 |
Способы вызова команды |
• Панель быстрого доступа: Размеры выбранного элемента
• Главное меню: Вид — Отображать — Размеры выбранного элемента
• Найдите и запустите команду с помощью поля поиска в строке Главного меню
Выберите объект (эскиз или операцию), размеры которого нужно отобразить. Для этого выделите объект в Дереве построения или укажите в графической области любой принадлежащий объекту примитив: грань, ребро, вершину.
В графической области отобразятся размеры выбранного элемента. Если выделена операция, созданная на основе эскиза, то отобразятся также размеры эскиза.
Если при выборе объекта его размеры не отображаются в графической области, это означает, что:
• операция не имеет числовых параметров, выраженных в линейных или угловых величинах;
• эскиз не содержит управляющих размеров или управляющий размер эскиза не имеет переменной.
Чтобы просмотреть размеры другого объекта, выделите его в Дереве построения или в графической области.
Значение размера выбранного объекта можно изменить. Для этого дважды щелкните мышью по размерной надписи. На экране появится диалог установки значения размера.
Пример отображения размеров выделенного объекта
а) эскиза, б) элемента выдавливания
Особенности отображения размеров выбранного объекта
1. Просмотр и изменение возможны для размеров только тех объектов, которые построены непосредственно в модели (а не в каком-либо из ее компонентов). Чтобы работать с компонентом, необходимо перейти в режим его редактирования на отдельной вкладке или «на месте».
2. Если размер объекта уже представлен в виде производного размера, то изображение этого размера (дублирующее производный) не формируется в режиме отображения размеров.
3. Соединительные линии размеров (например, линии, условно показывающие образмеренные объекты, см. рис. б) отображаются, если в диалоге настройки отображения размеров и обозначений включена опция Соединительные линии .
