AIO_PUMP — что это? (W_PUMP, Asus)
Приветствую. Материнская плата содержит одно устройство, от которого зависит пожалуй вся производительность компьютера — процессор (CPU). Некоторые модели можно разогнать — повысить тактовую частоту изменив напряжение. В результате устройство работает вне штатных условий, температура повышается, что требует особого охлаждения, например водяного.
AIO_PUMP — что это такое? (Asus)
Данный разьем предназначен для подключения помпы (насоса) водяного охлаждения (СВО).
Например разьем AIO_PUMP присутствует на игровой материнке ASUS ROG Maximus X Hero, в мануале к плате указана допустимая нагрузка — 1А и 12 Вт, отсутствует управление Q-Fan, всегда подается максимальное напряжение (работа может зависеть от температуры, настройки присутствуют в BIOS).
AIO_PUMP встречается на дорогих материнках (игровых), которые изначально проектировались с учетом разгона, например содержат качественную систему питания (VRM — Voltage Regulator Module) с массивными радиаторами.
Также может быть разьем AIO_PUMP_FAN — является вторым названием или предназначен для подключения вентилятора радиатора жидкостного охлаждения (зависит от модели СВО).

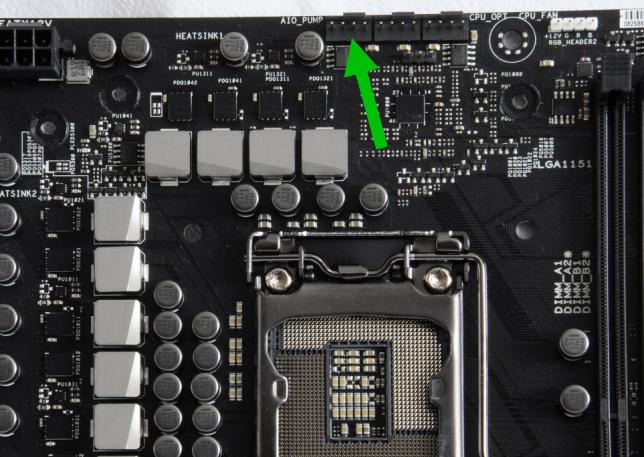

AIO_PUMP стандартно расположен возле сокета установки процессора:
Перед подключением СВО — обязательно читайте инструкцию к материнке/СВО.
Также на плате может быть CPU_FAN — необходим для подключения обычного вентилятора охлаждения процессора.
Водяное охлаждение намного эффективнее чем обычное. Используется в основном при разгоне процессора, когда температуру понизить обычным радиатором с вентилятором — не так просто. Достойный радиатор охлаждения, например фирмы Noctua — стоит недешево, а зачастую как бюджетная модель СВО.
W_PUMP — что это?
Второй разьем/название для подключения насоса/вентилятора. Предположительно используется для систем охлаждения с двумя насосами — например один для видеокарты (GPU) или для подключения вентилятора СВО.
Особенность W_PUMP — увеличенный подаваемый ток.
Некоторые пользователи подключали корпусный вентилятор, проблем не было.
Например в плате ROG Maximus X Hero присутствует разьем W_PUMP, однако в инструкции указано более высокое напряжение — 3А и 36 Вт, присутствуют настройки в BIOS, совмещенные с AIO Pump.
Заключение
- AIO_PUMP — подключение помпы системы водяного охлаждения (СВО).
- W_PUMP — альтернативный разьем с увеличенной силой тока.
Важно: читайте мануалы к устройствам, чтобы подключать в соответствии с напряжением.
Для чего нужен разъем AIO_PUMP на материнской плате?
Данный разъем можно увидеть на материнских платах различных производителей, например таких как Asus, Gigabyte, Asrock, MSI и т.д. На платах из бюджетного сегмента вы его вряд ли встретите. А вот на более дорогих он попадается гораздо чаще.
В данной статье мы расскажем о назначении AIO_PUMP, а также о том ,что к нему подключают.
Разъемы подключения охлаждения процессора
Сразу стоит отметить, что в зависимости от модели материнской платы AIO_PUMP также может быть подписан как AIO_PUMP_FAN.
Некоторые из Вас наверняка обратили внимание, что данный разъем находится недалеко от разъема подключения кулера охлаждения процессора CPU_ FAN. И это неспроста. Ведь CPU_FAN и AIO_PUMP это разъемы подключения различных типов охлаждения.

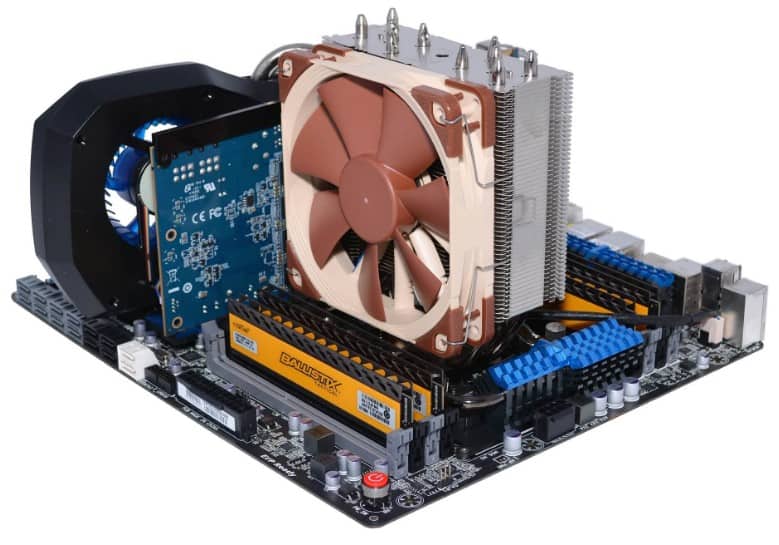

Воздушное охлаждение процесора
Если CPU_FAN нужен для подключения вентилятора обычного воздушного охлаждения, то AIO_PUMP нужен для подключения водяного охлаждения, а именно помпы, прокачивающей жидкость по контуру.

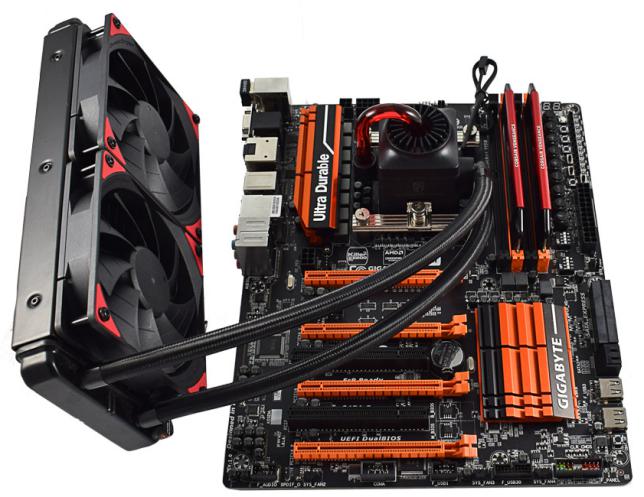

Пример водяного охлаждения процессора
Водяное охлаждение используется достаточно редко. Несмотря на то, что оно гораздо более эффективно и работает бесшумно, из-за своей цены и сложности установки данный тип охлаждения процессоров не получил особого распространения. Да и нужна такая сверхэффективность в основном только тем, кто занимается серьезным разгоном процессоров.
Вывод
Разъем AIO_PUMP (он же AIO_PUMP_FAN) встречается на достаточно дорогих материнских платах и служит для подключения помпы водяной системы охлаждения процессора или видеокарты.
Aio pump asus что это
Обзор и тестирование материнской платы ASUS ROG Maximus X Hero (страница 6)
Система мониторинга
На плату установлено восемь коннекторов 4pin для вентиляторов (несколько штук повышенной мощности для помп СВО). Помимо них ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN – это разъем для подключения дочерней платы, добавляющей в систему еще три вертушки.
реклама
Примечательно, что компания уделила внимание и прописала точные нагрузки для всех разъемов, а также точно указала, какие вентиляторы и как управляются. Хотя некоторые значения не совпадают с реальностью.
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных моделей и создаст профили с оптимальными настройками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.
Настраивается по нескольким параметрам:
Ручной профиль дает доступ к следующим настройкам:
Chassis Fan 1/2/3 и H_AMP Fan
реклама
Эти четыре вентилятора настраиваются подобно CPU, но с небольшими изменениями. Можно задать температурный датчик, относительно которого будет работать вентилятор. Причем в самом сложном варианте доступно задать до трех датчиков одновременно, выбрав их самостоятельно. Вот теперь может пригодиться разъем для внешнего датчика, который установлен на плату.
Настройка работы разъемов для помп СВО. Самый простой режим из всех вентиляторов. Нет привязки к внешним датчикам, только к CPU.
Заключение
Материнская плата ASUS ROG Maximus X Hero может и умеет разгонять абсолютно все – от процессора до оперативной памяти – и делает это на отлично. Нужно только знать, в какие слоты вставлять модули памяти, но об этом подробно написано в инструкции (второй и четвертый слоты). Готовые профили под DDR4 – рабочие, но проще своими руками.
Удивительно, но простая на первый взгляд схема питания отлично себя проявила. Сначала было много радости от рабочей функции LLC. Потом понравилась дополнительная опция в BIOS для настройки Svid. А в заключение правильная работа XMP с сохранением положенного диапазона множителей процессора.
Что касается самого разгона, то ограничителем выступают только способности процессора. Под нагрузкой система охлаждения системной платы не перегревается, демонстрируя лучшие показатели среди ранее рассмотренных материнских плат на Intel Z370.
Замечаний по итогам обзора немного, а существенных и вовсе нет. Инженеры почему-то разместили кнопки включения/перезагрузки/Safe_boot и Retry очень близко друг к другу и создали некоторую путаницу с описанием и настройкой разъемов вентиляторов. В остальном претензий нет.
По итогам обзора материнская плата ASUS ROG Maximus X Hero получает награду:
Обзор и тестирование AiO-системы жидкостного охлаждения ASUS ROG Ryuo 240
Недавно мы изучили и протестировали новую систему жидкостного охлаждения ASUS ROG Ryujin 360, которая смогла покорить нас своей отменной эффективностью, но однозначно рекомендовать её к приобретению мы не стали из-за высокой стоимости и некомфортного уровня шума. Сегодня настал черёд проверки модели среднего класса – ASUS ROG Ryuo 240.
Она отличается более компактным радиатором, меньшим количеством вентиляторов и отсутствием дополнительного вентилятора на помпе, зато стоит ощутимо меньше флагманской версии и совместима с большим количеством компьютерных корпусов.
⇡#Технические характеристики и рекомендованная стоимость
| Наименование характеристик |
ASUS ROG Ryuo 240 |
| Радиатор | |
| Размеры (Д × Ш × В), мм | 272 × 121 × 27 |
| Размеры рабочего тела радиатора (Д × Ш × В), мм | 272 × 121 × 16 |
| Материал радиатора | Алюминий |
| Число каналов в радиаторе, шт. | 13 |
| Расстояние между каналами, мм | 7,5 |
| Плотность радиатора, FPI | 21 |
| Термическое сопротивление, °C/W | н/д |
| Объём хладагента, мл | н/д |
| Вентиляторы на радиаторе | |
| Количество вентиляторов | 2 |
| Модель вентилятора | Champion CF1225U12D |
| Размер вентилятора, мм | 120 × 120 × 25 |
| Диаметр крыльчатки/статора, мм | 112 / 44 |
| Количество и тип подшипника(ов) | н/д |
| Скорость вращения, об/мин | 800–2500(±10%) |
| Максимальный воздушный поток, CFM | 2 × 80,95 |
| Максимальный уровень шума, дБА | 37 |
| Максимальное статическое давление, мм H2O | 2 × 5,0 |
| Номинальное/стартовое напряжение, В | 12 / 3,1 |
| Энергопотребление: заявленное/измеренное, Вт | 2 × 6,96 / 2 × 5,09 |
| Срок службы, часов/лет | н/д |
| Вес одного вентилятора, г | 158 |
| Длина кабеля, мм | 315 |
| Помпа | |
| Размеры, мм | Ø72 × 45 |
| Производительность, л/ч | н/д |
| Высота подъёма воды, м | н/д |
| Скорость ротора помпы: заявленная/измеренная, об/мин | н/д / 2810 |
| Тип подшипника | С керамической втулкой |
| Срок службы подшипника, часов/лет | н/д |
| Номинальное напряжение, В | 12,0 |
| Энергопотребление: заявленное/измеренное, Вт | н/д / 1,89 |
| Уровень шума, дБА | н/д |
| Длина кабеля, мм | 310 |
| Дополнительно | Дисплей OLED 1,77” с подсветкой, синхронизируемой с ASUS Aura Sync, и возможностью вывода параметров мониторинга |
| Водоблок | |
| Материал и структура | Медь, оптимизированная микроканальная структура с каналами шириной 0,1 мм |
| Размеры, мм | Ø54 × н/д |
| Совместимость с платформами | Intel LGA115(х)/1366/2011(v3)/2066 |
Сравнение эффективности систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:
Для оценки эффективности систем охлаждения десятиядерный процессор на BCLK, равной 100 МГц, при фиксированном в значении 43 множителе и установленной на четвёртый уровень стабилизации функции Load-Line Calibration был разогнан до частоты 4,3 ГГц с повышением напряжения в BIOS материнской платы до 1,071-1,072 В.
Напряжение модулей оперативной памяти было зафиксировано на отметке 1,35 В, а её частота составляла 2,933 ГГц с таймингами 17-18-18-36 CR2. Кроме этого, в BIOS были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.
Тестирование было проведено в операционной системе Microsoft Windows 10 Pro (v1803 17134.345). Программное обеспечение, использованное для теста:
Полный снимок экрана во время проведения одного из циклов тестирования выглядит следующим образом.
Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры процессора между циклами отводилось по 13–15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из десяти ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время тестирования данная температура колебалась в диапазоне 24,5–25,0 °C.
Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м 2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер/СЖО и его вентилятор(ы). Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. За условно низкий уровень шума мы принимаем значение 33 дБА.
Эффективность и уровень шума ASUS ROG Ryuo 240 мы оценим в сравнении с показателями флагманской ASUS ROG Ryujin 360 и суперкулера Phanteks PH-TC14PЕ ($74,99), на который вместо штатных вентиляторов были установлены два 140-мм Corsair AF140 ($19,99).
При этом, кроме штатных вентиляторов, ASUS ROG Ryuo 240 была дополнительно протестирована с двумя вентиляторами Noctua NF-F12 industrialPPC 2000 PWM, чтобы оценить разницу в эффективности охлаждения и уровне шума между этими парами «вертушек».
Регулировка скорости вращения всех вентиляторов систем охлаждения производилась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 или 400 об/мин.
⇡# Результаты тестирования и их анализ
⇡#Эффективность охлаждения
Результаты тестирования эффективности систем охлаждения представлены на диаграмме и в таблице.
Как видим, разница в эффективности охлаждения между ASUS ROG Ryuo 240 и старшей ROG Ryujin 360 довольно заметна. Например, при максимальной скорости своих штатных вентиляторов ROG Ryuo 240 уступает ROG Ryujin 360 семь градусов Цельсия в пике нагрузки и проигрывает флагману один градус Цельсия, даже если скорость трёх вентиляторов Noctua снизить до 800 об/мин. При снижении скорости пары штатных вентиляторов ROG Ryuo 240 с максимальных 2280 об/мин до 1000 об/мин потеря в эффективности охлаждения составляет 14 градусов Цельсия (против пяти градусов Цельсия у ROG Ryujin 360), а при 800 об/мин система с 240-мм радиатором не справилась с нагрузкой. Очевидно, что ROG Ryuo 240 попросту не хватает площади радиатора — либо же он недостаточно эффективно продувается вентиляторами (что мы дополнительно проверили). Добавим, что в сравнении с суперкулером Phanteks новая ASUS ROG Ryuo 240 выходит победителем при скоростях 2280 и 1800 об/мин, а на 1000/1200 об/мин уже уступает лучшему воздушному кулеру от 4 до 9 градусов Цельсия.
Улучшить эффективность охлаждения ASUS ROG Ryuo 240 может установка на её радиатор пары вентиляторов Noctua. Сопоставляя эффективность системы с разными вентиляторами на одинаковых скоростях, мы можем отметить преимущество более технологичных вентиляторов австрийской компании. При 1800 и 1600 об/мин оно достигает 4 градусов Цельсия в пике нагрузки, при 1200 об/мин – 3 градусов, а при 1000 об/мин – вновь 4 градусов Цельсия. Более того, с такими вентиляторами даже при 800 об/мин ROG Ryuo 240 справилась с охлаждением разогнанного процессора. Получается, что штатные вентиляторы этой системы не являются для неё идеальным выбором, поэтому наверняка отдельным пользователям был бы интересен более доступный вариант данной СЖО, без вентиляторов в комплекте.
С разгоном десятиядерного процессора до 4,4 ГГц при напряжении 1,114 В и LLC 4 новая СЖО также справилась, правда, лишь при максимальной скорости двух своих вентиляторов.
Штатные вентиляторы 2280 об/мин
Вентиляторы Noctua NF-F12 iPPC 2000 PWM 2020 об/мин
И в этом случае тоже очевидно преимущество альтернативных вентиляторов Noctua, с которыми ASUS ROG Ryuo 240 охлаждает процессор эффективнее на один градус Цельсия даже при меньшей на 260 об/мин скорости.
⇡#Уровень шума
Первое, на что можно обратить внимание, – это более тихая помпа ASUS ROG Ryuo 240, нежели у модели ROG Ryujin 360. Причём разница очень заметна, поскольку здесь помпу практически не слышно, а в случае с флагманской системой её уровень шума едва укладывался в субъективную границу комфорта. Кроме того, у ROG Ryuo 240 нет жужжащего 60-мм вентилятора, поэтому она в целом работает значительно тише флагманской версии СЖО ASUS.
Что касается замены штатных вентиляторов альтернативными Noctua, то и здесь преимущество очевидно. Если со своими стандартными вентиляторами ROG Ryuo 240 остаётся комфортной при 850 об/мин и тихой при 700 об/мин, то пара Noctua поднимает эти границы до, соответственно, 930 об/мин и 820 об/мин. С учётом ранее полученной нами разницы в эффективности, штатные вентиляторы ROG Ryuo 240, к сожалению, не идут ни в какое сравнение с парой очень дорогих Noctua NF-F12 iPPC. Правда, с ними ASUS ROG Ryuo 240 стоила бы ещё дороже, чем сейчас.
⇡#Заключение
Если рассматривать новую ASUS ROG Ryuo 240 в первую очередь в соответствии с её основным назначением – обеспеченивать высокую эффективность охлаждения при комфортном и низком уровнях шума – то, как мы сегодня выяснили, звёзд с неба она не хватает. Однако это вовсе не новость для необслуживаемых систем жидкостного охлаждения с 240-мм радиаторами, которые при максимальных скоростях вентиляторов всегда превосходят лучшие воздушные кулеры, а при средних и минимальных уже начинают им уступать. Тонкие алюминиевые радиаторы традиционно были ахиллесовой пятой таких охладителей, и новая система ASUS вполне закономерно не стала исключением.
Тем не менее если уровень шума не является критической характеристикой вашей системы, то ROG Ryuo 240 способна обеспечить эффективное охлаждение даже самым горячим процессорам при их разгоне. В дополнение нельзя не отметить простоту эксплуатации системы, универсальность, подсветку и оригинальный дисплей OLED. Последний на данный момент является уникальным нововведением в СЖО данного класса, очень просто настраивается и позволяет разместить собственный логотип или иное изображение.
Нельзя не сказать в заключение и о стоимости ASUS ROG Ryuo 240, которая в данный момент выше цен на СЖО с 240-мм радиаторами других производителей. Возможно, это как раз следствие наделения СЖО OLED-дисплеем, поскольку дорогих вентиляторов Noctua, как у ROG Ryujin 360, здесь нет. Но и не будем забывать, что продукция ASUS элитной серии ROG никогда не отличалась демократичными ценами.
CPU Fan, Cha Fan, Sys Fan, Pwr Fan: что это такое на материнской плате. Как правильно организовать охлаждение системного блока
Слишком мало – будет греться, слишком много – будет выть. Как определить, сколько вентиляторов нужно установить в системный блок? И куда их подключать?
Недавно мы разобрались, как правильно подсоединить к материнской плате кнопку питания и спикер. Настала очередь вентиляторов, разъемы которых на схеме материнки обозначаются как Cha Fan, Sys Fan, Pwr Fan, CPU Fan и т. д. Поговорим, для чего они предназначены, чем различаются и как подключаются.
Шифры – это просто
CPU Fan, CPU Opt, Pump Fan
Далеко не каждая «мама» имеет весь набор вышеперечисленных интерфейсов. Но один из них имеет каждая. Это CPU Fan – разъем самого главного вентилятора в компьютере – процессорного.
Разъем CPU Fan на материнской плате всего один, но на многих материнках игрового сегмента встречаются комбинации CPU Fan + Pump Fan или CPU Fan + CPU Opt. Pump Fan и CPU Opt предназначены для вентилятора помпы водяного охлаждения, но могут использоваться и для дополнительной вертушки воздушного процессорного кулера.
CPU Fan, Pump Fan и CPU Opt обычно расположены недалеко от сокета (гнезда для установки процессора) и имеют 4 штырьковых контакта:

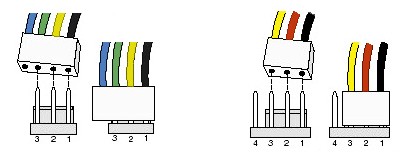

На некоторых старых материнских платах CPU Fan имеет 3 контакта:
Скорость вращения кулера, подключенного к трехпиновому разъему, регулируется изменением питающего напряжения.
Современные процессорные кулеры, как правило, оборудованы 4-контактными штепселями, но отдельные бюджетные и старые модели имеют по 3 пина.
Если количество контактов на штепселе вентилятора больше или меньше, чем на разъеме CPU Fan, вы всё равно сможете установить его в компьютер. Для этого просто оставьте четвертый пин свободным, как показано на схеме ниже.
Подключение процессорного кулера к разъему CPU Fan строго обязательно, это контролирует программа аппаратной самодиагностики POST, которая выполняется при включении ПК. Если подсоединить кулер к другому разъему или не подключать совсем, компьютер не запустится.
Sys Fan
Разъемы Sys Fan, которых на материнской плате может быть от 0 до 4-5 штук, предназначены для подключения системы дополнительного обдува внутренних устройств, например, чипсета или жесткого диска.
Контактные группы Sys Fan имеют по 4, а иногда по 3 пина. Кстати, к одной из них можно подсоединить дополнительный вентилятор процессорного кулера, если нет более подходящего разъема.
Скорость вращения вертушек, подключенных к 3-контактным разъемам Sys Fan, как и в случае с 3-контактрыми CPU Fan, управляется изменением уровня напряжения питания. А в некоторых реализациях материнских плат не управляется никак.
Контактные группы Sys Fan зачастую, но не всегда размещаются в срединной части платы недалеко от чипсета. Их использование необязательно.
Cha Fan
Cha (Chassis) Fan предназначены для подключения корпусных вентиляторов. Распиновка их контактных групп идентична Sys Fan, то есть эти разъемы взаимозаменяемы – вертушку на корпусе вполне можно подключить к разъему для кулера чипсета и наоборот.
Условное отличие между Cha Fan и Sys Fan только в расположении – первые чаще размещают на краях материнской платы, обращенных к фронтальной стороне и «потолку» системного блока. А еще в том, что минимум 1 разъем Cha Fan есть на любой материнке.
Pwr Fan
Pwr Fan – относительно редкий разъем, предназначенный для вентилятора блока питания. Подобная реализация БП встречается нечасто, поэтому и надобности в таком подключении, как правило, нет. Впрочем, если блок питания вашего ПК имеет разъем Pwr Fan, а материнская плата не имеет, вы можете подключить его к любой свободной контактной группе Cha Fan.
Необязательные разъемы
AIO Pump – предназначен для подключения насоса водяного охлаждения. Совместим с любыми вентиляторами воздушных систем.
H-AMP Fan – высокоамперный разъем. Предназначен для вентиляторов с повышенным потреблением тока.
W-PUMP+ – контактная группа для устройств повышенной мощности, входящих в состав системы водяного охлаждения. Выдерживает ток до 3 A.

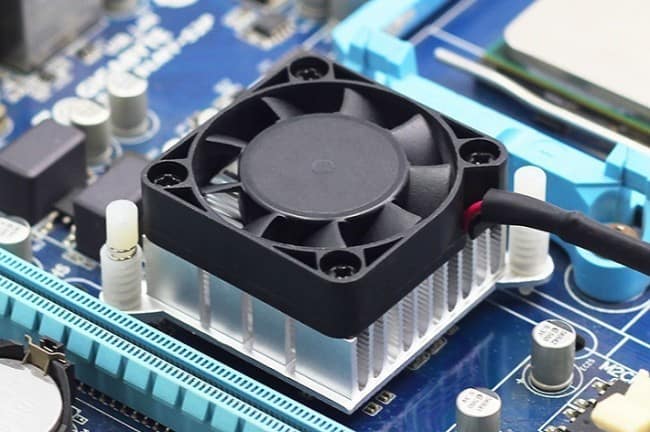

M.2 Fan – предназначен для охлаждения накопителей стандарта M.2.
ASST (Assist) Fan – для подключения добавочных вентиляторов, которыми комплектуются некоторые материнские платы игрового сегмента.
EXT Fan – 5-контактный разъем для подключения дополнительной платы-контроллера, предназначенной для управления работой нескольких корпусных или системных вентиляторов.
Как организовать охлаждение системного блока
Состав системы воздушного охлаждения. Критерии выбора элементов
Знать, какой вентилятор куда подключать, безусловно, важно, но еще важнее разобраться, как их правильно разместить внутри системного блока, дабы обеспечить железному «питомцу» комфортный микроклимат. Перегрева наши электронные друзья ох как не любят, но это не значит, что вам придется тратиться на дорогущую «водянку» или что-то еще покруче. Для организации охлаждения большинства домашних компьютеров вполне достаточно «воздуха».
Итак, типовая воздушная система охлаждения ПК состоит из:
Основные критерии выбора корпусных и системных вентиляторов:
Основные критерии выбора процессорного кулера еще более просты – это совместимость с типом сокета материнской платы и тепловая мощность (TDP). Значение TDP системы охлаждения должно быть не ниже аналогичного параметра процессора, а с учетом возможного разгона – даже выше.
Кроме того, если вы выбираете модель с массивным радиатором, обращайте внимание на габариты последнего. Высокий башенный кулер может мешать закрытию крышки системного блока, а широкий – перекрывать слоты оперативной памяти.
Размещение системы охлаждения в корпусе ПК

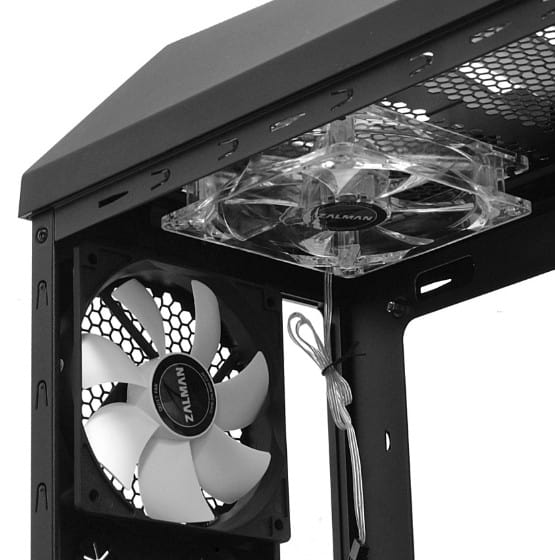

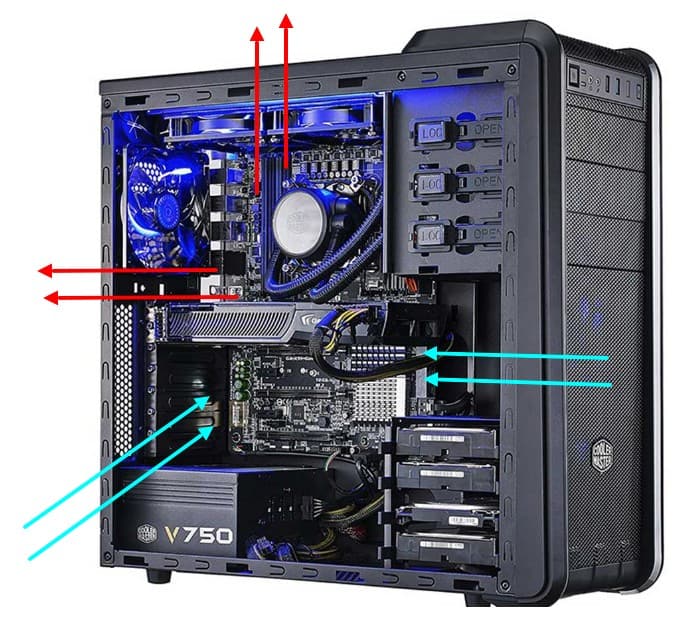

Одна часть корпусных вентиляторов системного блока работает на вдув холодного воздуха извне, другая – на выдув нагретого. Для эффективного охлаждения всех внутренних устройств воздушный поток должен быть направлен спереди назад и вверх. Чтобы этого добиться, вертушки следует подключить в следующем порядке:
Для низкопроизводительных компьютеров без дискретной видеокарты и плат расширения в слотах PCI/PCI-e помимо процессорного кулера достаточно одного корпусного вентилятора на задней стенке.
Средне- и высокопроизводительные системы с дискретными видеокартами нуждаются не только в теплоотводе, но и в активном нагнетании холодного воздуха с помощью 1-3 передних вентиляторов.

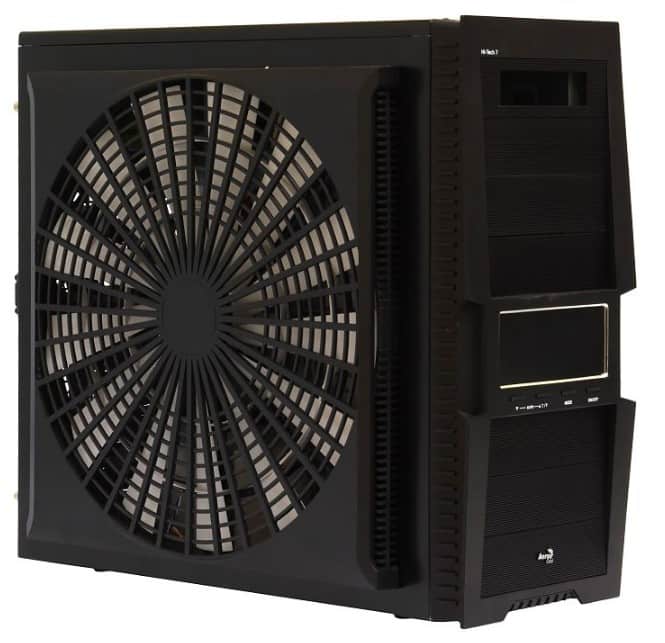

Установка охладителей на боковую и верхнюю стенки предусмотрена далеко не в каждом корпусе, поскольку для большинства систем это решение не оправдано. Боковой обдув нужен для того, чтобы разгонять горячий воздух, который скапливается в районе плат расширения под габаритной видеокартой. «Потолочный» – для усиления теплоотвода из верхней части корпуса и создания внутри отрицательного давления.

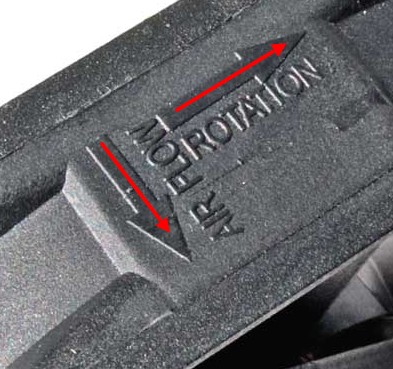

Один и тот же корпусный вентилятор может работать и на выдув, и на вдув. Направление вращения и потока воздуха показаны стрелками на нем. Чтобы изменить направления на противоположные, достаточно перевернуть вентилятор.
Количество, расположение и мощность корпусных охладителей определяют эмпирическим путем, ориентируясь на температурные показатели устройств. Внутри закрытого системного блока, как правило, создается либо отрицательное, либо положительное давление. Тот и другой вариант имеет свое применение.
Организацию охлаждения по второму типу используют чаще.
Как еще улучшить охлаждение компьютера без лишних затрат
Больше вентиляторов – лучше охлаждение, но и заодно и больше шума. Поэтому стремление довести их количество до максимального оправдано не всегда.
Чтобы улучшить охлаждение компьютера без лишних затрат, следуйте этим несложным правилам:
Что такое aio pump
Приветствую. Материнская плата содержит одно устройство, от которого зависит пожалуй вся производительность компьютера — процессор (CPU). Некоторые модели можно разогнать — повысить тактовую частоту изменив напряжение. В результате устройство работает вне штатных условий, температура повышается, что требует особого охлаждения, например водяного.
AIO_PUMP — что это такое? (Asus)
Данный разьем предназначен для подключения помпы (насоса) водяного охлаждения (СВО).
Например разьем AIO_PUMP присутствует на игровой материнке ASUS ROG Maximus X Hero, в мануале к плате указана допустимая нагрузка — 1А и 12 Вт, отсутствует управление Q-Fan, всегда подается максимальное напряжение (работа может зависеть от температуры, настройки присутствуют в BIOS).
AIO_PUMP встречается на дорогих материнках (игровых), которые изначально проектировались с учетом разгона, например содержат качественную систему питания (VRM — Voltage Regulator Module) с массивными радиаторами.
Также может быть разьем AIO_PUMP_FAN — является вторым названием или предназначен для подключения вентилятора радиатора жидкостного охлаждения (зависит от модели СВО).
AIO_PUMP стандартно расположен возле сокета установки процессора:
Перед подключением СВО — обязательно читайте инструкцию к материнке/СВО.
Также на плате может быть CPU_FAN — необходим для подключения обычного вентилятора охлаждения процессора.
Водяное охлаждение намного эффективнее чем обычное. Используется в основном при разгоне процессора, когда температуру понизить обычным радиатором с вентилятором — не так просто. Достойный радиатор охлаждения, например фирмы Noctua — стоит недешево, а зачастую как бюджетная модель СВО.
W_PUMP — что это?
Второй разьем/название для подключения насоса/вентилятора. Предположительно используется для систем охлаждения с двумя насосами — например один для видеокарты (GPU) или для подключения вентилятора СВО.
Особенность W_PUMP — увеличенный подаваемый ток.
Некоторые пользователи подключали корпусный вентилятор, проблем не было.
Например в плате ROG Maximus X Hero присутствует разьем W_PUMP, однако в инструкции указано более высокое напряжение — 3А и 36 Вт, присутствуют настройки в BIOS, совмещенные с AIO Pump.
Заключение
Важно: читайте мануалы к устройствам, чтобы подключать в соответствии с напряжением.
CPU Fan, Cha Fan, Sys Fan, Pwr Fan: что это такое на материнской плате. Как правильно организовать охлаждение системного блока
Слишком мало – будет греться, слишком много – будет выть. Как определить, сколько вентиляторов нужно установить в системный блок? И куда их подключать?
Недавно мы разобрались, как правильно подсоединить к материнской плате кнопку питания и спикер. Настала очередь вентиляторов, разъемы которых на схеме материнки обозначаются как Cha Fan, Sys Fan, Pwr Fan, CPU Fan и т. д. Поговорим, для чего они предназначены, чем различаются и как подключаются.
Шифры – это просто
CPU Fan, CPU Opt, Pump Fan
Далеко не каждая «мама» имеет весь набор вышеперечисленных интерфейсов. Но один из них имеет каждая. Это CPU Fan – разъем самого главного вентилятора в компьютере – процессорного.
Разъем CPU Fan на материнской плате всего один, но на многих материнках игрового сегмента встречаются комбинации CPU Fan + Pump Fan или CPU Fan + CPU Opt. Pump Fan и CPU Opt предназначены для вентилятора помпы водяного охлаждения, но могут использоваться и для дополнительной вертушки воздушного процессорного кулера.
CPU Fan, Pump Fan и CPU Opt обычно расположены недалеко от сокета (гнезда для установки процессора) и имеют 4 штырьковых контакта:
На некоторых старых материнских платах CPU Fan имеет 3 контакта:
Скорость вращения кулера, подключенного к трехпиновому разъему, регулируется изменением питающего напряжения.
Современные процессорные кулеры, как правило, оборудованы 4-контактными штепселями, но отдельные бюджетные и старые модели имеют по 3 пина.
Если количество контактов на штепселе вентилятора больше или меньше, чем на разъеме CPU Fan, вы всё равно сможете установить его в компьютер. Для этого просто оставьте четвертый пин свободным, как показано на схеме ниже.
Подключение процессорного кулера к разъему CPU Fan строго обязательно, это контролирует программа аппаратной самодиагностики POST, которая выполняется при включении ПК. Если подсоединить кулер к другому разъему или не подключать совсем, компьютер не запустится.
Sys Fan
Разъемы Sys Fan, которых на материнской плате может быть от 0 до 4-5 штук, предназначены для подключения системы дополнительного обдува внутренних устройств, например, чипсета или жесткого диска.
Контактные группы Sys Fan имеют по 4, а иногда по 3 пина. Кстати, к одной из них можно подсоединить дополнительный вентилятор процессорного кулера, если нет более подходящего разъема.
Скорость вращения вертушек, подключенных к 3-контактным разъемам Sys Fan, как и в случае с 3-контактрыми CPU Fan, управляется изменением уровня напряжения питания. А в некоторых реализациях материнских плат не управляется никак.
Контактные группы Sys Fan зачастую, но не всегда размещаются в срединной части платы недалеко от чипсета. Их использование необязательно.
Cha Fan
Cha (Chassis) Fan предназначены для подключения корпусных вентиляторов. Распиновка их контактных групп идентична Sys Fan, то есть эти разъемы взаимозаменяемы – вертушку на корпусе вполне можно подключить к разъему для кулера чипсета и наоборот.
Условное отличие между Cha Fan и Sys Fan только в расположении – первые чаще размещают на краях материнской платы, обращенных к фронтальной стороне и «потолку» системного блока. А еще в том, что минимум 1 разъем Cha Fan есть на любой материнке.
Pwr Fan
Pwr Fan – относительно редкий разъем, предназначенный для вентилятора блока питания. Подобная реализация БП встречается нечасто, поэтому и надобности в таком подключении, как правило, нет. Впрочем, если блок питания вашего ПК имеет разъем Pwr Fan, а материнская плата не имеет, вы можете подключить его к любой свободной контактной группе Cha Fan.
Необязательные разъемы
AIO Pump – предназначен для подключения насоса водяного охлаждения. Совместим с любыми вентиляторами воздушных систем.
H-AMP Fan – высокоамперный разъем. Предназначен для вентиляторов с повышенным потреблением тока.
W-PUMP+ – контактная группа для устройств повышенной мощности, входящих в состав системы водяного охлаждения. Выдерживает ток до 3 A.
M.2 Fan – предназначен для охлаждения накопителей стандарта M.2.
ASST (Assist) Fan – для подключения добавочных вентиляторов, которыми комплектуются некоторые материнские платы игрового сегмента.
EXT Fan – 5-контактный разъем для подключения дополнительной платы-контроллера, предназначенной для управления работой нескольких корпусных или системных вентиляторов.
Как организовать охлаждение системного блока
Состав системы воздушного охлаждения. Критерии выбора элементов
Знать, какой вентилятор куда подключать, безусловно, важно, но еще важнее разобраться, как их правильно разместить внутри системного блока, дабы обеспечить железному «питомцу» комфортный микроклимат. Перегрева наши электронные друзья ох как не любят, но это не значит, что вам придется тратиться на дорогущую «водянку» или что-то еще покруче. Для организации охлаждения большинства домашних компьютеров вполне достаточно «воздуха».
Итак, типовая воздушная система охлаждения ПК состоит из:
Основные критерии выбора корпусных и системных вентиляторов:
Основные критерии выбора процессорного кулера еще более просты – это совместимость с типом сокета материнской платы и тепловая мощность (TDP). Значение TDP системы охлаждения должно быть не ниже аналогичного параметра процессора, а с учетом возможного разгона – даже выше.
Кроме того, если вы выбираете модель с массивным радиатором, обращайте внимание на габариты последнего. Высокий башенный кулер может мешать закрытию крышки системного блока, а широкий – перекрывать слоты оперативной памяти.
Размещение системы охлаждения в корпусе ПК
Одна часть корпусных вентиляторов системного блока работает на вдув холодного воздуха извне, другая – на выдув нагретого. Для эффективного охлаждения всех внутренних устройств воздушный поток должен быть направлен спереди назад и вверх. Чтобы этого добиться, вертушки следует подключить в следующем порядке:
Для низкопроизводительных компьютеров без дискретной видеокарты и плат расширения в слотах PCI/PCI-e помимо процессорного кулера достаточно одного корпусного вентилятора на задней стенке.
Средне- и высокопроизводительные системы с дискретными видеокартами нуждаются не только в теплоотводе, но и в активном нагнетании холодного воздуха с помощью 1-3 передних вентиляторов.
Установка охладителей на боковую и верхнюю стенки предусмотрена далеко не в каждом корпусе, поскольку для большинства систем это решение не оправдано. Боковой обдув нужен для того, чтобы разгонять горячий воздух, который скапливается в районе плат расширения под габаритной видеокартой. «Потолочный» – для усиления теплоотвода из верхней части корпуса и создания внутри отрицательного давления.
Один и тот же корпусный вентилятор может работать и на выдув, и на вдув. Направление вращения и потока воздуха показаны стрелками на нем. Чтобы изменить направления на противоположные, достаточно перевернуть вентилятор.
Количество, расположение и мощность корпусных охладителей определяют эмпирическим путем, ориентируясь на температурные показатели устройств. Внутри закрытого системного блока, как правило, создается либо отрицательное, либо положительное давление. Тот и другой вариант имеет свое применение.
Организацию охлаждения по второму типу используют чаще.
Как еще улучшить охлаждение компьютера без лишних затрат
Больше вентиляторов – лучше охлаждение, но и заодно и больше шума. Поэтому стремление довести их количество до максимального оправдано не всегда.
Чтобы улучшить охлаждение компьютера без лишних затрат, следуйте этим несложным правилам:
Обзор и тестирование материнской платы ASUS ROG Maximus X Hero (страница 6)
Система мониторинга
На плату установлено восемь коннекторов 4pin для вентиляторов (несколько штук повышенной мощности для помп СВО). Помимо них ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN – это разъем для подключения дочерней платы, добавляющей в систему еще три вертушки.
реклама
Примечательно, что компания уделила внимание и прописала точные нагрузки для всех разъемов, а также точно указала, какие вентиляторы и как управляются. Хотя некоторые значения не совпадают с реальностью.
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных моделей и создаст профили с оптимальными настройками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.
Настраивается по нескольким параметрам:
Ручной профиль дает доступ к следующим настройкам:
Chassis Fan 1/2/3 и H_AMP Fan
реклама
Эти четыре вентилятора настраиваются подобно CPU, но с небольшими изменениями. Можно задать температурный датчик, относительно которого будет работать вентилятор. Причем в самом сложном варианте доступно задать до трех датчиков одновременно, выбрав их самостоятельно. Вот теперь может пригодиться разъем для внешнего датчика, который установлен на плату.
Настройка работы разъемов для помп СВО. Самый простой режим из всех вентиляторов. Нет привязки к внешним датчикам, только к CPU.
Заключение
Материнская плата ASUS ROG Maximus X Hero может и умеет разгонять абсолютно все – от процессора до оперативной памяти – и делает это на отлично. Нужно только знать, в какие слоты вставлять модули памяти, но об этом подробно написано в инструкции (второй и четвертый слоты). Готовые профили под DDR4 – рабочие, но проще своими руками.
Удивительно, но простая на первый взгляд схема питания отлично себя проявила. Сначала было много радости от рабочей функции LLC. Потом понравилась дополнительная опция в BIOS для настройки Svid. А в заключение правильная работа XMP с сохранением положенного диапазона множителей процессора.
Что касается самого разгона, то ограничителем выступают только способности процессора. Под нагрузкой система охлаждения системной платы не перегревается, демонстрируя лучшие показатели среди ранее рассмотренных материнских плат на Intel Z370.
Замечаний по итогам обзора немного, а существенных и вовсе нет. Инженеры почему-то разместили кнопки включения/перезагрузки/Safe_boot и Retry очень близко друг к другу и создали некоторую путаницу с описанием и настройкой разъемов вентиляторов. В остальном претензий нет.
По итогам обзора материнская плата ASUS ROG Maximus X Hero получает награду:
Для чего нужен разъем AIO_PUMP на материнской плате?
Данный разъем можно увидеть на материнских платах различных производителей, например таких как Asus, Gigabyte, Asrock, MSI и т.д. На платах из бюджетного сегмента вы его вряд ли встретите. А вот на более дорогих он попадается гораздо чаще.
Разъемы подключения охлаждения процессора
Сразу стоит отметить, что в зависимости от модели материнской платы AIO_PUMP также может быть подписан как AIO_PUMP_FAN.
Некоторые из Вас наверняка обратили внимание, что данный разъем находится недалеко от разъема подключения кулера охлаждения процессора CPU_ FAN. И это неспроста. Ведь CPU_FAN и AIO_PUMP это разъемы подключения различных типов охлаждения.
Воздушное охлаждение процесора
Если CPU_FAN нужен для подключения вентилятора обычного воздушного охлаждения, то AIO_PUMP нужен для подключения водяного охлаждения, а именно помпы, прокачивающей жидкость по контуру.
Пример водяного охлаждения процессора
Водяное охлаждение используется достаточно редко. Несмотря на то, что оно гораздо более эффективно и работает бесшумно, из-за своей цены и сложности установки данный тип охлаждения процессоров не получил особого распространения. Да и нужна такая сверхэффективность в основном только тем, кто занимается серьезным разгоном процессоров.
Вывод
Разъем AIO_PUMP (он же AIO_PUMP_FAN) встречается на достаточно дорогих материнских платах и служит для подключения помпы водяной системы охлаждения процессора или видеокарты.
Материнская плата Asus Maximus IX Hero: модель игровой серии Asus ROG на чипсете Intel Z270
Мы уже рассмотрели одну плату Asus (Strix Z270F Gaming) на новом чипсете Intel Z270, а в этой статье подробно рассмотрим модель Asus Maximus IX Hero игрового семейства Asus ROG, которая также основана на чипсете Intel Z270 и совместима с процессорами Intel Core 6-го (Skylake) и 7-го (Kaby Lake) поколений.

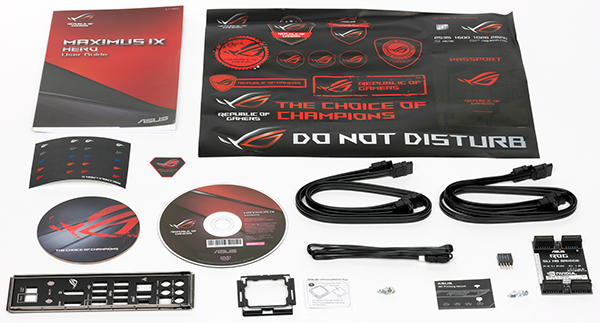

Комплектация и упаковка
Плата Asus Maximus IX Hero поставляется в небольшой по размерам коробке, оформленной в традиционных для серии Asus ROG цветах. Комплект поставки довольно скромный. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка задней панели платы, кабель RGB Header, специальная монтажная рамка для облегчения установки процессора в разъем.
Есть и традиционная подставка под пивную кружку, стикеры для кабелей и большое количество стикеров с различными надписями.
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus Maximus IX Hero приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Форм-фактор
Плата Asus Maximus IX Hero выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.

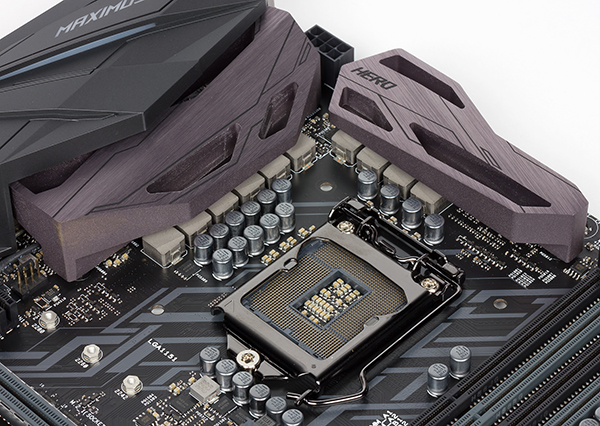

Чипсет и процессорный разъем
Плата Asus Maximus IX Hero основана на новом чипсете Intel Z270 и поддерживает процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.
Память
Для установки модулей памяти на плате Asus Maximus IX Hero предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).
Слоты расширения
Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Maximus IX Hero имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и три разъема M.2.
Причем, два разъема M.2 предназначены для установки SSD-накопителей. Один из разъемов (M.2_1) позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает устройства PCIe 3.0 x4 и SATA, а другой разъем (M.2_2) позволяет устанавливать накопители типоразмера 2242/2260/2280/22110 и поддерживает только устройства PCIe 3.0 x4. Третий разъем M.2 (E-Key) предназначен для установки модуля Wi-Fi+Bluetooth, который не входит в комплектацию и приобретается отдельно.
Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть, если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.
Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z270. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.
Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.
Три слота PCI Express 3.0 x1 (все слоты с концами) реализованы через чипсет Intel Z270.
Все разъемы M.2 также реализованы через чипсет. Как уже отмечалось, разъем M.2_1 поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.
Разъем M.2_2 поддерживает только устройства PCIe 3.0 x4 и, соответственно, для его реализации используются четыре чипсетных порта PCIe 3.0.
Разъем M.2 с ключом E-key выполнен вертикально и предназначен специально для модуля Wi-Fi/BT, который приобретается отдельно. Для реализации этого разъема используется один чипсетный порт PCIe и один порт USB 2.0.
Видеоразъемы
Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц) и HDMI 1.4 (4096×2160@24 Гц/2560×1600@60 Гц).
SATA-порты
Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и четыре порта USB 3.1.
Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel Z270. Четыре порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и двух портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и один разъем USB 2.0.
Для портов USB 3.1 на плате используется два двухпортовых контроллера ASMedia ASM1142, каждый из которых подключен к чипсету по двум линиями PCIe 3.0.
Два порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.
Для подключения еще двух портов USB 3.1 на плате предусмотрен соответствующий разъем вертикального типа. Правда, тут нужно отметить, что пока еще в большом дефиците корпуса с фронтальными портами USB 3.1, да и плашку на заднюю панель корпуса с портами USB 3.1 найти в продаже не так-то просто.
Сетевой интерфейс
Для подключения к сети на плате Asus Maximus IX Hero имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe. Кроме того, есть на плате и разъем (M.2 (E-Key)), зарезервированный под модуль Wi-Fi+Bluetooth.
Как это работает
Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта.
А теперь посмотрим, как все это реализовано в варианте платы Asus Maximus IX Hero.
На плате имеется слот PCI Express 3.0 x4 и три слота PCI Express 3.0 x1. В совокупности это требует семь чипсетных портов PCIe 3.0. Добавим к этому два разъема M.2 для SSD-накопителей — это еще восемь портов PCIe 3.0. Кроме того, два контроллера ASMedia ASM1142, разъем для WiFi+Bluetooth модуля и сетевой контроллер требуют еще шесть портов PCIe 3.0. В совокупности получаем, что требуется 21 порт PCIe 3.0. Портов PCIe 3.0 хватает (их может быть 24), но если учесть еще 6 портов USB 3.0 и 6 портов SATA, то общее количество HSIO портов получается больше 30. И это мы еще не учли, что один разъем M.2 поддерживает не только PCIe накопители, но и SATA. Поэтому, что-то с чем-то должно обязательно разделяться.
На плате Asus Maximus IX Hero разделение реализовано следующим образом.
Первый порт SATA 6 Гбит/с (SATA #1) разделяется с разъемом M.2_1, то есть, если разъем M.2_1 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Но если задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться в режиме PCIe 3.0 x4.
Разъем M.2_2 разделяется с двумя портами SATA 6 Гбит/с (SATA #5, #6). Если разъем M.2_2 используется в режиме PCIe 3.0 x4, то порты SATA #5, #6 будут недоступны (два чипсетных порта HSIO конфигурируются как порты PCIe 3.0). Если же используются порты SATA #5, #6 (два чипсетных порта HSIO конфигурируются как порты SATA), то разъем M.2_2 будет доступен только в режиме PCIe 3.0 x2. Режим работы разъема M.2_2 настраивается в UEFI BIOS.
Кроме того, один их слотов PCI Express 3.0 x1 разделяется со слотом PCI Express 3.0 x4 и на оба слота приходится лишь 4 чипсетных порта PCIe 3.0. Если слот PCI Express 3.0 x4 используется в режиме x4, то разделяемый с ним слот PCI Express 3.0 x1 будет недоступен. Если же задействуется слот PCI Express 3.0 x1, то слот PCI Express 3.0 x4 будет доступен только в режиме x2.
С учетом указанных разделений, общее количество реализованных чипсетных портов HSIO составляет ровно 30. Это шесть портов USB 3.0, четыре порта SATA 6 Гбит/с и восемнадцать портов PCIe 3.0. Еще два порта HSIO конфигурируются либо как порты SATA, либо как порты PCIe 3.0.

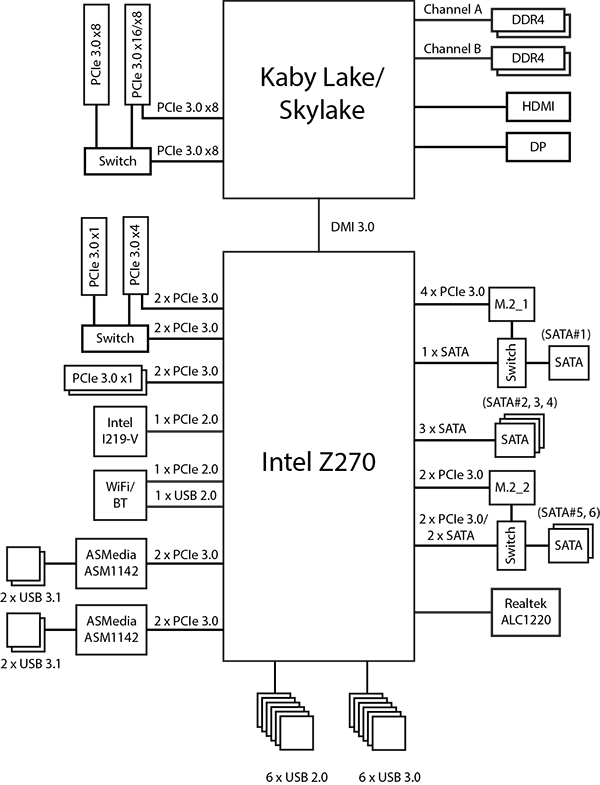

Блок-схема платы Asus Maximus IX Hero показана на рисунке.
Дополнительные особенности
На плате Asus Maximus IX Hero, как и на большинстве плат игровой серии Asus ROG, множество различных дополнительных особенностей.
Начнем с того, что на плате есть кнопка включения питания, кнопка перезагрузки и индикатор POST-кодов. Кнопка сброса настроек BIOS выведена на заднюю панель платы. Уже по наличию этих традиционных кнопок можно говорить о том, что плата Asus Maximus IX Hero относится к топовому сегменту.
Кроме перечисленных кнопок есть и такие кнопки, как MemOK! (традиционная кнопка для плат Asus), а также кнопки Safe_Boot и Retry_Button.
Кнопка Safe_Boot приводит к перезагрузке системы и загрузки в безопасном режиме BIOS (BIOS safe mode).
Кнопка Retry_Button нужна для тех, кто увлекается разгоном. Эта кнопка помогает даже в том случае, когда кнопка перезагрузки не срабатывает.
Далее, для любителей разгона предназначен также и переключатель Slow_Mode, который дополнен перемычкой LN2.
Есть на плате и удобная система светодиодной индикации процесса загрузки, которая позволяет очень быстро диагностировать проблему (в случае, если она возникает).
Кроме того, есть и двухконтактный разъем для подключения термодатчика (сам датчик в комплект не входит).
Также, стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения различных ROG-аксессуаров (приобретаются отдельно).
Имеется и специальный разъем Fan Extension, предназначенный для подключения специальной платы (в комплект не входит), к которой можно подключить несколько дополнительных вентиляторов и термодатчиков.
Ну и конечно же, на плате имеется разъема Aura RGB Strip, предназначенный для подключения светодиодной ленты. Причем таких разъемов аж два (для удобства выбора места подключения). Сама светодиодная лента, конечно же, в комплект не входит, но имеется кабель-переходник длиной 80 см для подключения самой ленты.
Одними лишь разъемами для подключения светодиодной ленты дело не обошлось. В пластиковый кожух, который закрывает разъемы на задней панели платы, встроена RGB-подсветка.
Еще пара светодиодов находится под радиатором чипсета, подсвечивая его снизу. При подключении платы к питанию эта подсветка начинает светиться, причем цвет подсветки волнообразно меняется. Более того, с использованием специальной утилиты Asus AURA можно настраивать данную подсветку.
Еще одна новомодная особенность заключается в том, что два слота с форм-фактором PCI Express x16 имеют металлический кожух.
Еще одна новомодная «фишка» на плате — это два специальных места на краю платы (3D Mount), которые предназначены для крепления декоративных элементов, напечатанных на 3D-принтере. На сайте компании Asus можно скачать вариант чертежа такого элемента с логотипом компании Asus.
Конечно же, на плате Asus Maximus IX Hero, как и на всех современных платах Asus, есть возможность простой перепрошивки UEFI BIOS, причем, даже без необходимости установки процессора. Впрочем, эти возможности уже стали настолько стандартными, что не воспринимаются как некие дополнительные особенности.
Система питания
Как и большинство плат, модель Asus Maximus IX Hero имеет 24-контактный и 8-контактный разъемы для подключения блока питания.
Регулятор напряжения питания процессора 10-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием NexFET-чипов TI CSD87350. Два канала питания отводится для графического ядра процессора.
Система охлаждения
Система охлаждения платы Asus Maximus IX Hero состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено восемь четырехконтактных разъема для подключения вентиляторов. Два разъема предназначено для вентиляторов кулера процессора. Еще три разъема предназначены для дополнительных корпусных вентиляторов. Есть и специальный разъем High Amp, который поддерживает вентиляторы с током до 3 А (36 Вт).
Еще два разъема (W_Pump+ и AIO_Pump) предназначены для подключения системы водяного охлаждения. Разъем W_Pump+ предназначен для подключения мощных систем водяного охлаждения и поддерживает ток до 3 A. Разъем AIO_Pump ориентирован на стандартные необслуживаемые системы водяного охлаждения и поддерживает ток до 1 A.
Для жидкостной системы охлаждения на плате Asus Maximus IX Hero есть еще три разъема. Это два двухконтактных разъема W_In и W_Out и трехконтактный разъем W_Flow. Разъемы W_In и W_Out предназначены для подключения термодатчиков (если они, конечно, имеются) водяного контура, а к разъему W_Flow подключается тахометр, встроенный в водяной контур, что позволяет контролировать скорость течения жидкости.
Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS. Кроме того, плата поддерживает установку карты Asus Fan Extension (для этого предусмотрен специальный разъем) для подключения дополнительных вентиляторов и термодатчиков, а в UEFI BIOS платы предусмотрена возможность настройки скоростного режима этих дополнительных вентиляторов. Сама плата Asus Fan Extension в комплект не входит.
Аудиоподсистема
Аудиоподсистема платы Asus Maximus IX Hero, как и всех новых плат Asus, основана на новом HDA-аудиокодеке Realtek ALC1220. Маркетинговое название этой аудиоподсистемы, как и ранее, SupremeFX.
Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Помимо аудиокодека аудиоподсистема платы включает в себя и конденсаторы Nichicon, и ЦАП Sabre ESS ES9023, и другие высококачественные элементы обвязки.
На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).
