Как настроить dwl 2100ap

Как настроить dwl 2100ap

Для настройки точки доступа необходимо использовать компьютер. Можно подключить компьютер и точку к коммутатору либо соединить напрямую выход сетевой карты компьютера и точку доступа.

По умолчанию IP-адрес точки доступа устанавливается 192.168.0.50 с маской 255.255.255.0, поэтому для того что бы получить к ней доступ с компьютера, необходимо настроить сетевой интерфейс компьютера так, что бы он находился в одной подсети с точкой доступа. К примеру можно поставить 192.168.0.51 и маску 255.255.255.0.

Когда сетевая карта настроена, запускаем web-броузер (firefox, opera и т.п.). В адресной строке web-броузера вводим IP-адрес точки доступа 192.168.0.50 и нажимаем <Enter> (рис.1).

Появится окно для ввода имени пользователя и пароля. Вводим имя пользователя admin, а пароль оставляем пустым, нажимаем «OK».

Настройка параметров беспроводной сети

В окне настроек точки доступа на вкладке «Home» слева нажимаем на кнопку «Wireless» (рис. 2).

В этом разделе нужно настроить параметры беспроводной сети.

Основные параметры:

Mode – Режим работы точки доступа, ставим Access Point (Точка доступа)

SSID – Идентификатор сети (имя), в данном случае ставим ikir

SSID Broadcast – широковещательная передача SSID; для того что бы идентификатор сети был виден при автоматическом поиске беспроводных сетей сетевой картой необходимо поставить Enabled

Channel – канал используемых частот, в данном случае ставим 7, но можно использовать другой

Authentication – Аутентификация, выбираем WPA-PSK

PassPhrase Settings – Настройки шифрования:

Cipher Type – Тип шифрования, выбираем TKIP

PassPhrase – Слово для шифрования (пароль); любое слово на англ. яз., которое должны будут вводить пользователи сети Wi-Fi при подключении к этой точке доступа.

Все остальные параметры устанавливаем, как на рисунке 2. Нажимаем «Applay» и ждем пока точка доступа перезагрузится.

Настройка параметров локальной сети

После настройки беспроводной сети нужно дать точке доступа «нормальный» IP-адрес, что бы ей можно было пользоваться в сети ИКИР. Для этого на вкладке «Home» нажимаем кнопку «LAN». В появившемся окне выставляем ручной (Static(Manual)) режим получения IP-адреса для точки (Get IP From), затем указываем IP-адрес точки доступа, маску подсети и шлюз (рис. 3). Эти параметры необходимо обговорить с системным администратором.

После установки параметров нажимаем «Apply». Точка доступа начнет перезагружаться для того что бы новые параметры сети вступили в силу.

Теперь для получения доступа к настройкам точки через web-броузер необходимо использовать тот IP-адрес, который был указан в разделе «LAN».

Для подключения к сети Wi-Fi с использованием этой точки, нужно явно задать настройки беспроводной сетевой карты компьютера/ноутбука, т.е. установить в настройках карты IP-адрес из той же подсети, в которой находится точка, указать маску, шлюз и серверы DNS. Это не очень удобно, поэтому можно использовать встроенный DHCP-сервер точки доступа для автоматической настройки беспроводных сетевых карт, которые будут пытаться подключиться к этой точке доступа.

Настройка DHCP-сервера

Для настройки DHCP-сервера открываем вкладку «Advanced» и нажимаем слева кнопку «DHCP Server». В этом разделе доступно три пункта: Dynamic Pool Settings, Static Pool Settings и Current IP Mapping List.

Есть два варианта настройки работы DHCP-сервера:

Задать диапазон раздаваемых IP-адресов (Dynamic Pool Settings).

Составлять список mac-адресов сетевых карт и соответствующего им IP-адреса (Static Pool Settings).

Эти 2 режима могут быть включены одновременно. В случае совместной работы Dynamic Pool и Static Pool при попытке какой-либо сетевой карты подключиться к точке доступа сначала будет осуществляться поиск её mac-адреса в списке Static Pool, если такого адреса там не обнаружится, то сетевой карте будет назначен свободный IP-адрес из диапазона Dynamic Pool.

Примечание: использование только режима Static Pool не гарантирует того, что к точке доступа смогут подключаться по Wi-Fi только те сетевые карты, которые прописаны в Static Pool, т.к. необходимые параметры локальной сети могут быть выставлены на сетевой карте в ручную. Для ограничения доступа к точке необходимо использовать фильтр.

В пункте Current IP Mapping List можно посмотреть список адресов беспроводных сетевых карт, подключенных в данный момент к точке доступа.

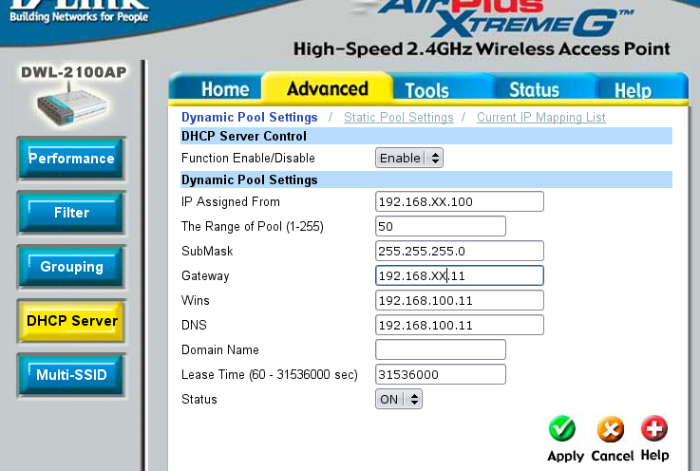

Настройка Dynamic Pool

Для включения данного режима необходимо установить следующие настройки:

• DHCP Server Control
  • Function Enable/Disable — Вкл/Выкл DHCP-сервер
  • IP Assigned From – IP-адрес с которого следует начинать раздачу адресов.
  • The Range of Pool (1-255) – размер диапазона (кол-во адресов).
  • SubMask Gateway – маска подсети
  • WINS – здесь ставим такой же адрес, как DNS
  • DNS – адрес сервера DNS
  • Domain Name – доменное имя (можно оставить пустым)
  • Lease Time (60 — 31536000 sec) – время, в течении которого назначенный IP-адрес будет использоваться сетевым интерфейсом подключившегося компьютера. По истечении этого времени DHCP-сервер назначит новый адрес сетевому интерфейсу из диапазона адресов.
  • Status – состояние (вкл/выкл режим Dynamic Pool)

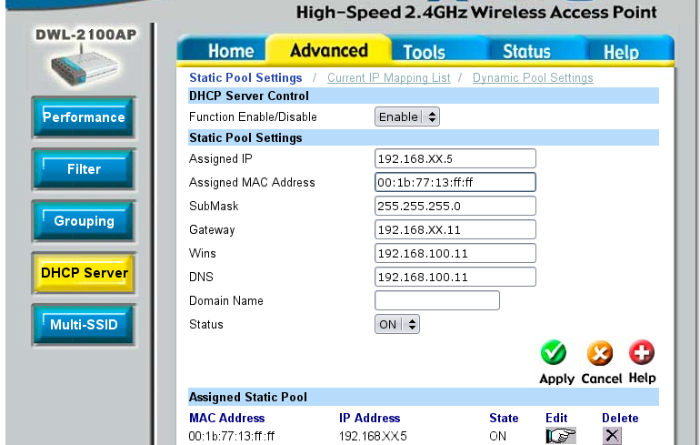

  Настройка Static Pool

  При настройке Static Pool параметры локальной сети указываются для каждой сетевой карты в отдельности. Сетевая карта, которая пытается подключиться к точке доступа будет идентифицироваться по mac-адресу. Если DHCP-сервер обнаружит этот mac-адрес в списке Static Pool, то он назначит сетевой карте IP-адрес который указан в этом списке.

  Для добавления сетевой карты в список Static Pool необходимо установить следующие настройки:

  DHCP Server Control

  Function Enable/Disable — Вкл/Выкл DHCP-сервер)

  Assigned IP – IP-адрес, который необходимо назначить сетевой карте

  Assigned MAC Address – Физический (mac) адрес сетевой карты

  Status – в отличии от режима Dynamic Pool отвечает за включение или выключение одной конкретной записи о беспроводной сетевой карте

  Примечание: в ОС Windows физический адрес беспроводной сетевой карты можно узнать набрав в командной строке ipconfig /all, а в Linux можно использовать команду netstat -i -e либо ipconfig (эта команда доступна только пользователю root).

  Параметры сети SubMask, Gateway, Wins, DNS Domain Name имеют такое же значение, как при настройке Dynamic Pool, но могут быть установлены различными для разных сетевых карт. При настройке точки доступа для работы в сети ИКИР эти параметры локальной сети для всех сетевых карт в списке Static Pool должны быть одинаковы и являться такими же как при настройке Dynamic Pool (в случае совместного использования двух режимов). После установки всех параметров нажимаем «Applay» и ждём пока точка перезагрузится. После этого в разделе Advanced → DHCP Server → Static Pool Settings появится список Assigned Static Pool в котором будет отображен mac-адрес добавленной сетевой карты и IP-адрес, который будет ей назначен при попытке подключения к данной точке доступа (рис. 5).

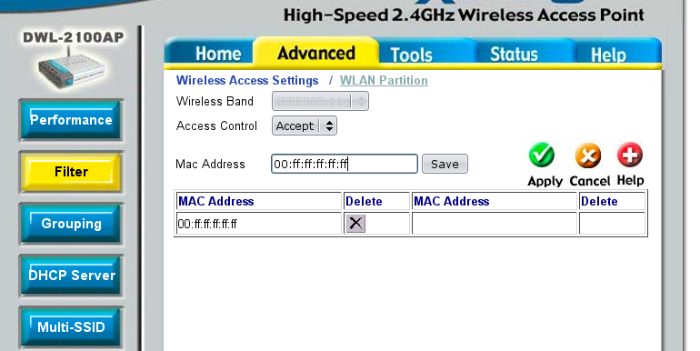

  Настройка фильтра

  Фильтр служит для создания списка mac-адресов беспроводных сетевых карт, которым может быть либо разрешено подключение к точки доступа либо наоборот запрещено, в зависимости от режима работы фильтра (Access Control). Если Access Control установлен Accept, то только сетевые карты, mac-адреса которых прописаны в списке фильтра смогут подключаться к данной точке доступа (рис. 6). Если Access Control установлен в режим Reject, то подключение будет разрешено всем картам, кроме тех что находятся в списке. Значение Disable означает, что фильтр выключен.



  Имя и пароль администратора точки доступа

  При первой настройке точки доступа для безопасности необходимо изменить имя и пароль администратора. Это можно сделать в разделе Tools → Admin (рис. 7).



  Так же в этом разделе можно ограничить до одного или двух IP-адресов сетевых карт, с которых может быть осуществлена настройка точки доступа администратором (Limit Administrator IP).

  Институт космофизических исследований и распространения радиоволн ДВО РАН © 1999-2016 Powered by OpenCMS

  Точка доступа D-Link DWL-2100АР — технические характеристики устройства и возможности



  DWL-2100АР от крупнейшего поставщика телекоммуникационного и сетевого оснащения D-Lіnk Corporation представляет интерес для пользователей, желающих приобрести по разумной цене не просто базовую станцию стандарта 802.11g/b, а нечто большее благодаря улучшенной версии прошивки этой модели. В чём его особенности?

  Что представляет собой D-Lіnk DWL-2100АР

  Унифицированная базовая станция DWL-2100АР стандарта 802.11g разработана для обустройства компьютерной сети внутри помещений. Она запросто интегрируется в действующую сеть, которую в дальнейшем при желании можно легко расширить.



  C помощью DWL-2100AP обеспечивается качественное соединение с устройствами беспроводной связи, поддерживающими стандарт 802.11g, на скорости до 54 Мбит/с, а в случае использования турбо-режима — до 108 Мбит/с

  Ключевая изюминка девайса — в отличие от более ранних аналогов производительность DWL-2100АР гораздо выше (до 108 Мб/с), что, несомненно, порадует пользователей, работающих с приложениями, для которых необходима большая пропускная способность — мультимедиа, проектирование, обработка компьютерной графики и прочие.



  D-Link AirPlus Xtreme G DWL-2100AP — точка доступа, работающая в частотном диапазоне 2,4 ГГц и обеспечивающая максимальную скорость передачи до 108 Мбит/с

  Высокую скорость WAP DWL-2100АР поддерживают сетевые адаптеры — DWL-G520: Н/W А3, B1+ и DWL-G650: Н/W В4, C1+.

  Вдобавок DWL-2100АР может функционировать в разных режимах и обеспечить хороший уровень безопасности, приобретая автоматически новый ключ защиты при любом подключении к 802.11g. Клиенту придётся 1 раз ввести в настройках параметры WEP-шифрования, чтобы получить безопасность коммуникаций.



  DWL-2100АР поддерживается 64/128-битное WEP-шифрование данных, а также функции безопасности WPA/WPA2

  DWL-2100АР — оптимальный вариант для самостоятельного развёртывания или расширения WLAN (беспроводной сети) в офисе, кафе, дома, на выставках и т. д.

  Видео: что нужно знать о точках доступа

  Внешний вид DWL-2100АР

  WAP 2100АР, как и бóльшая часть продукции D-Link Corporation, имеет пластмассовый корпус серебристого окраса с яркими голубыми вставками и типичным дизайном решётки для отвода тепла. Всё строго и лаконично.



  При использовании DWL-2100AP в беспроводной сети совместно с другими продуктами серии AirPlus Xtreme G её скорость передачи может быть выше в 15 раз

  Из новинок можно отметить лишь предусмотренную разработчиками возможность крепления устройства на стену и установленную антенну с небольшим радиусом действия, которую по мере необходимости легко заменить более мощной моделью. Помимо наружной антенны, дополнительно имеется и внутренняя, замена которой не предусмотрена.



  Если точка доступа с антенной находится ближе к середине требуемой зоны радиоохвата, то при замене нужно выбирать только «ненаправленную» антенну, иначе кому-то из «абонентов» повезёт с сигналом, а кое-кому станет намного хуже, вплоть до невозможности установления радиосвязи

  На лицевой панели базовой станции традиционно расположены:

  • индикатор подачи внешнего питания;
  • моргающие при прохождении трафика через WLAN и Ethernet диоды.



  WAP 2100АР подключается к маршрутизатору (например, D-Link DI-604 ) или к коммутатору (например, DES-1005D), однако может быть подключена напрямую к компьютеру, который будет использоваться для ее настройки

  Тыльная сторона имеет:

  • разъём для подсоединения источника питания;
  • гнездо для антенны;
  • кнопку сброса сетевых настроек до заводских параметров;
  • 1 LAN-порт для кабеля Ethernet.



  Точкой доступа DWL-2100AP поддерживается функция 802.1Q VLAN Tagging, работающая совместно с multiple SSID, что позволяет повысить уровни безопасности и производительности

  Внутри аппарат D-Lіnk DWL-2100АР оснащён:

  • процессором Atheros АR2313А-00, включающим беспроводной контролёр;
  • внутренней антенной, которая работает, когда не подключена внешняя, при этом пользователь может активировать любую из них при помощи интерфейса Telnet;
  • радиочастотным трансивером (передатчиком) Аtheros 2112А-00;
  • микросхемой TS6121C, отвечающей за автоматическое распределение полярности на портах;
  • сетевой платой с объёмом встроенной памяти 4 Mb и оперативной — 16 Mb.



  Надёжность защиты обеспечивается тем, что доступ к управляющему интерфейсу базовой станции ограничивается только двумя IP-адресами, которые задаёт администратор, а соединение осуществляется с поддержкой протоколов безопасности SSL/SSH

  Комплектация DWL-2100АР

  Состав набора WAP 2100АР вполне достаточен для начала работы. В него входит:

  • базовая станция D-Lіnk DWL-2100АР;
  • адаптер питания (5 В постоянного тока, 2.0 А);
  • программный CD;
  • кабель Ethernet длиной 2 м;
  • гарантия и инструкция по наладке оборудования, к сожалению, на английском языке;
  • наружная антенна;
  • крепёжные элементы.



  Использование утилиты конфигурирования, поставляемой вместе с устройством, возможно при наличии Ethernet-подключения к точке доступа или беспроводного подключения при помощи беспроводного адаптера

  Использование блока питания, отличного от фирменного адаптера, может спровоцировать поломку устройства и привести к потере гарантии.

  Стоимость нового DWL-2100АР в данное время колеблется в широком диапазоне — от 2370 до 4928 ₽. Однако приобрести его весьма проблематично, так как во многих торговых точках этой модели нет в продаже, хотя корпорация не заявляла о снятии её с производства.

  Комплект упакован в фирменную коробку D-Link Corporation, на которой:

  • указаны стандарты для DWL-2100АР и механизмы их исполнения;
  • описаны возможности изделия;
  • предложены методы защиты от нежелательного вторжения в пользовательскую сеть.



  DWL-2100АР поставляется в фирменной картонной упаковке с яркой и привлекательной цветной полиграфией, на которой можно найти ключевые особенности, технические характеристики и описание режимов работы

  Технические параметры DWL-2100АР

  Представим технические характеристики D-Link AirPlus Xtreme TM в виде таблицы. Такие показатели заявлены D-Link Corporation в сопроводительной документации, однако в процессе модернизации устройства возможны обновления, которые публикуются на сайте производителя.

  Таблица: основные и дополнительные характеристики DWL-2100АР

  Основные характеристики
  Стандарты	— IEEE 802.11b/g WLAN — IEEE 802.3/u Ethernet
  Скорость беспроводного соединения (с автоматическим восстановлением после сбоя)	Для 802.11g — 108 (Турбо-режим), 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с Для 802.11b — 11, 5.5, 2, и 1 Мбит/с
  Диапазон частот	2.4–2.4835 ГГц диапазон ISM
  Метод доступа	CSMA/CA с ACK
  Схемы модуляции	802.11b — DQPSK, DBPSK и CCK 802.11g — BPSK, QPSK, 16QAM, 64QAM и OFDM
  Чувствительность приёмника (802.11b)	Кадры: 1000-байтные PDU при @ 8% PER (packet error rate) — 11 Мбит/с: -83 dBm — 2 Мбит/с: -89 dBm
  Чувствительность приёмника (802.11g)	Кадры: 1000-байтные PDU при @ 10% PER (пакеты с ошибками) — 54 Мбит/с: -66 dBm — 48 Мбит/с: -71 dBm — 36 Мбит/с: -76 dBm — 24 Мбит/с: -80 dBm — 18 Мбит/с: -83 dBm — 12 Мбит/с: -85 dBm — 9 Мбит/с: -86 dBm — 6 Мбит/с: -87 dBm
  Мощность передатчика	16 dBm (обычно)
  Режимы работы	— Точка доступа — WDS с точкой доступа — WDS (мост) — Беспроводный повторитель — Беспроводный клиент
  Антенна	Съёмная дипольная антенна с реверсным SMA-разъёмом, 2 dBi
  Безопасность	— 64/128/152-бит WEP-шифрование данных — WPA-PSK, WPA2-PSK — WPA-EAP, WPA2-EAP (только режим AP) — TKIP, AES — Фильтрация MAC-адресов — Разделение WLAN STA — 8 SSID для сегментации сети — Функция отключения широковещания SSID — 802.1Q VLAN Tagging
  Повышение качества обслуживания и производительности	— Сертификат WMM (Wi-Fi Multimedia) — Группировка точек доступа для балансировки нагрузки
  Настройка/управление устройством	— Web-интерфейс управления — Internet Explorer v.6+ — Netscape Navigator v.7+ или другие браузеры с поддержкой Java — SNMP v.1, v.3 — MIB-I, MIB-II — Telnet — Утилита управления точкой доступа на основе Windows-интерфейса — Поддержка протоколов SSL/SSH — Кнопка Factory reset
  Дополнительные характеристики
  Версия прошивки	V2.20eu
  Излучение	— FCC Class B — CE — C-Tick — CSA — TM Wi-Fi
  Индикаторы	— Power — WAN — LAN (10/100 Мбит/с) — WLAN
  Входное питание	5 В постоянного тока, 2.0 A через внешний адаптер питания
  Гарантия	12 месяцев
  Поддержка	Сервисные центры по территории РФ

  Подключение и настройка D-Link DWL-2100АР

  Самый лучший метод настройки — использовать ПК с адаптером Ethernet. Безусловно, можно настроить устройство через беспроводную технологию, но кабельное подключение гораздо надёжнее и даёт возможность избежать многих ошибок.

  ІP девайса по умолчанию — 192.168.0.50, маска — 255.255.255.0. Перед настройкой базовой станции нужно задать компьютеру/ноутбуку/планшету/смартфону статический адрес в этой же подсети. К примеру — 192.168.0.51/­_52/_­53 и т. д. Каждому сетевому узлу присваивается свой ІP, два одинаковых в одной подсети быть не должно.



  Лучший и более безопасный способ управления точкой доступа — её непосредственное подключение к управляющему компьютеру с помощью кабеля, при этом IP-адрес и маска подсети соединения, с помощью которого производится подключение, должны быть настроены надлежащим образом

  Подключение устройства

  Подключение DWL-2100АР к имеющейся сети происходит в следующем порядке:

  1. Вначале подключаем блок питания к соответствующему разъёму на корпусе.
  2. Ethernet-кабелем через порт LAN соединяем WAP DWL-2100АР с ПК либо маршрутизатором. При верном подключении на передней панели загорятся необходимые светодиоды.
  3. Компьютеры с Wi-Fi адаптером начнут работать с DWL-2100АР без изменения параметров, заданных производителем.





  DWL-2100AP поддерживает разделение WLAN STA и функцию группировки точек доступа, позволяя использовать несколько точек доступа для балансировки нагрузки и распределения беспроводных клиентов между точками доступа с одинаковыми SSID и различными неперекрывающимися каналами частот

  Настройка точки доступа

  Настроить DWL-2100АР можно:

  • посредством ПО на диске, находящемся в комплекте;
  • при помощи протокола Telnet;
  • с использованием мастера установки.

  Диск использовать нежелательно, поскольку зачастую там устаревшее программное обеспечение. Настройка через протокол Telnet подходит для опытных пользователей. Остаётся лишь мастер установки, тем более что интерфейс DWL-2100АР весьма дружелюбный.

  Установка начальных параметров:

  1. После подключения DWL-2100АР и присвоения ПК статического адреса, открываем веб-обозреватель, прописываем в адресной строке 192.168.0.50 и нажимаем Enter.
  2. Появится регистрационный экран, где в User Name прописываем admin, а поле с паролем оставляем пустым. Если подключается б/у станция, то изначально надо сбросить все параметры, иначе заданная конфигурация не сработает. Для этого следует нажать кнопку сброса и удерживать её ≈ 10 секунд.



  Когда сетевая карта настроена, необходимо запустить web-броузер (firefox, opera и т. д.), ввести в адресной строке IP-адрес точки доступа (192.168.0.50) и нажать Enter, после чего появится окно для ввода имени пользователя и пароля



  После того, как получен доступ к управлению, появляется экран Home, где выбираем раздел Wizard (Мастер)



  DWL-2100АР поддерживает до 8 SSID, позволяя администраторам логически разделить её на несколько виртуальных точек доступа внутри одной аппаратной платформы



  При выборе ключа не рекомендуется использовать личные данные, так как они могут стать причиной взлома сети злоумышленниками, лучше всего прописать несвязное выражение или смесь знаков, к тому же длина ключа должна подходить ко всем устройствам сети

  Прошивка DWL-2100АР

  Обновление ПО устройства (прошивка) направлено на расширение функциональности и улучшение работы оборудования. Все обновления имеются на сайте производителя. Нужно выбрать последний вариант, скачать файл и интегрировать его в точку доступа.

  Руководство по обновлению:

  1. Открываем точку доступа, а затем Tools → Firmware.
  2. На страничке обновления показана текущая версия программы. Нажимаем обзор (справа от Update File), находим путь скачанного файла, вставляем и жмём ОК. Оборудование само обновит прошивку.



  Ни в коем случае нельзя обновлять прошивку DWL-2100АР, подключившись по беспроводному каналу — только подключив устройство напрямую к компьютеру, к тому же в момент обновления прошивки категорически запрещено отключать питание

  Видео: как повысить мощность DWL-2100АР до 300 мвт

  Настройка работы DWL-2100АР в разных режимах

  WLAN с использованием базовой станции может работать в 5 режимах:

  Accec Point (АР) — режим по умолчанию — устройство работает как рядовая беспроводная точка доступа;



  Access Point (точка доступа) — устройство выполняет свои прямые обязанности — обязанности точки доступа, по умолчанию используется именно этот режим



  WDS — технология, позволяющая расширить зону покрытия беспроводной сети путём объединения нескольких Wi-Fi точек доступа в единую сеть без наличия проводного соединения между ними, отличительной чертой WDS по сравнению с другими решениями является сохранение MAC-адресов клиентов сети



  WDS with АР используют, когда необходимо соединить несколько существующих сетей в одну, где данная точка доступа является главной



  Если сигнал постоянно плохой, то скорее всего точка доступа не может покрыть большую площадь, к тому же помехи и толщина стен играют немалую роль, в этом случае решить проблему поможет настройка девайса в режиме АР Repeater

  Настройка DWL-2100АР в режиме АР

  Accec Point используется при формировании беспроводного покрытия сети, созданной при помощи кабелей:

  В меню LAN выбираем способ получения ІР для DWL-2100АР — ручная прописка адреса либо динамическое получение. Нажимаем Apply.



  Чтобы присвоить «нормальный» ІР для DWL-2100АР, необходимо во вкладке Home в разделе LAN (поле Get IP From) выставить ручной (Static Manual) режим получения IP-адреса, затем указать IP точки доступа, маску подсети и шлюз, обговорив эти параметры с системным администратором



  DWL-2100АР в режиме АР позволяет подключить беспроводных клиентов, работающих по принципу клиент/сервер, при этом беспроводная сеть должна состоять как минимум из одной точки доступа, к которой подключаются беспроводные клиенты

  Настройка DWL-2100АР в режиме моста

  Создание моста — наиболее востребованная возможность WAP 2100АР. Чтобы наладить мост:

  1. Переходим в раздел Advanced, затем в пункт Mode и выбираем разновидность моста — PtP Bridge (режим «точка-точка») или PtMP Bridge (соединение множества точек).
  2. Для выбранной конфигурации прописываем MAC-адрес DWL-2100АР. Этот показатель идентифицирует устройство в сети и является неизменным. Его можно найти на упаковке либо на наклейке оборудования. Нажимаем Apply. Перезагружаем устройство, после чего режим моста будет сконфигурирован.



  Bridge (Point to Point) позволяет соединить две проводные локальные сети через беспроводной мост, Bridge (Point to Multi-Point) позволяет соединить до шести проводных локальных сетей, в этих режимах беспроводные клиенты не могут подключаться к базовой станции, так как она настроена на связь только с удалёнными точками, работающими в аналогичном режиме

  Настройка DWL-2100АР в режиме клиента

  Настраивается беспроводной клиент аналогично созданию моста: Advanced → Mode → отмечаем флажком AP Client → прописываем MAC-адрес → нажимаем Apply для сохранения изменений.



  DWL-2100АР в режиме Client может подключаться к удалённой точке доступа как обычный беспроводной адаптер, в этом случае к DWL-2100АР могут подключаться только проводные клиенты сети, а вот удалённая точка может работать в полноценном режиме AP

  Настройка DWL-2100АР в режиме репитера

  AP Repeater ретранслирует сигнал базовой станции. Активировать опцию можно точно так же, как и режим клиента: Advanced → Mode → отмечаем АР Repeater → прописываем MAC-адрес DWL-2100AP → Apply.



  В режиме беспроводного повторителя, DWL-2100АР позволяет расширить диапазон действия беспроводной сети посредством повторения сигнала от удалённой точки доступа, для чего в настройках следует указать MAC-адрес удалённой точки (опция MAC-clone), для режима Repeater рекомендуется использовать ТД одного производителя, сделанные на одинаковом чипсете

  Видео: ремонт DWL-2100АР в домашних условиях

  Отзывы

  Дело в том, что в режиме AP Client работает только один компьютер, остальные по непонятным причинам молчат. В чем тут мистика и как с ней бороться?

  aepot

  http://forum.dlink.ru/viewtopic.php?f=4&t=143500

  Зайдите на DWL-2100AP через telnet и выполните команду set matstate 2, потом reboot. После этого за точкой в режиме клиент должны работать несколько хостов.

  Mikhail Lesnikov

  http://forum.dlink.ru/viewtopic.php?f=4&t=143500

  С имеющейся на руках точкой доступа, я бы купил хороший роутер без wi-fi, склонил в него MAC ноута и подключил точку доступа в LAN. Должно так заработать. Перспективно если появится ещё N устройств с Wi-Fi, N>0, не будете же вы для каждого контракт заключать?

  andrux0id

  http://forum.ixbt.com/topic.cgi?id=14:53645

  Нужен маршрутизатор без вариантов. Эта точка для провайдера. Можно через неё выпустить в инте ещё пару компьютеров, но со своими МАС и IP которые выдаст провайдер.

  zepki

  http://forum.ixbt.com/topic.cgi?id=14:53645

  Есть ноутбук без Wi-Fi, есть DWL-2100AP, хочу подключить эту точку к ОДНОМУ ноутбуку и получить вход в Wi-Fi. В качестве источника сигнала, для настройки, использую другую точку доступа (не DWL-2100), подключенную к интернету (все находится в одной комнате). С настройкой Wireless в режиме клиента разобрался, но не могу разобраться со стыковкой IP адресов сетевухи в ноутбуке и DWL -2100. Может кто привести КОНКРЕТНЫЕ данные IP, шлюза, DNS и т. д. которые нужно ввести?

  victor1956

  http://www.lan23.ru/forum/showthread.php?t=8050

  Может. Точка в таком режиме абсолютно прозрачна, это не роутер. Поэтому в качестве адресов используйте настройки, как будто ваш компьютер подключен кабелем вместо первой точки. А еще лучше включите DHCP на устройстве, раздающем интернет и установите на всех остальных автоматическое получение адресов.

  Algon

  http://www.lan23.ru/forum/showthread.php?t=8050

  Оказывается Точка доступа настраивается следующим образом — соединяем комп с точкой патчкордом, настраиваем в сетевой карте у компа статику для входа на точку, ставим шифрование и пароль, сохраняем перезапускаем. Ставим на сетевухе автомат, ставим на вай фай получение автомат и все. Точка ретранслирует инет по вафлям. В отличии от роутера Точка не раздает адреса а работает ПРОЗРАЧНО, т. е. комп получает напрямую адреса провайдера.

  e_v_a_n

  https://forum.onlime.ru/index.php?/topic/2323-помогите-настроить-точку-доступаdlink-dwl-2100-ap/

  Несмотря на то что DWL-2100АР относится к устаревшим моделям, она успешно реализует возложенные на неё задачи, предоставляя за небольшую цену хорошее качество работы и поддержку со стороны разработчиков. К тому же настройка этого оборудования не вызывает трудностей даже у пользователей, не имеющих особых знаний в сфере компьютерных технологий. Нужно лишь наметить задачи и верно подобрать соответствующий режим работы. Удачи.

  Инструкция по эксплуатации D-Link DWL-2100AP

  Dwl-2100ap, Прежде чем начать проверьте содержимое комплекта



  D-Link AirPlus Xtreme

  802.11g/108Мбит/с

  Беспроводная Точка Доступа

  Блок питания

  постоянного тока 5В,

  DWL-2100AP 802.11g/108Мбит/с

  Беспроводная Точка Доступа

  Наилучший способ настроить DWL-2100AP — использовать компьютер (с

  установленным сетевым адаптером Ethernet), подключенный к коммутатору.

  IP адрес по умолчанию для DWL-2100AP установлен

  255.255.255.0. Вам необходимо назначить компьютеру статический

  IP адрес из той же подсети, что и для DWL-2100AP, для того, чтобы

  приступить к настройке Точки Доступа.

  Если Вам необходима помощь

  для того, чтобы назначить статический IP адрес сетевому адаптеру

  компьютера, смотрите приложение.

  Данный продукт можно настраивать

  с помощью любого современного

  web-браузера, такого как Microsoft

  Internet Explorer 6 или Netscape

  Navigator 6.2.2 или выше

  Прежде чем начать

  Проверьте содержимое комплекта

  источника питания с

  питания может привести к

  выходу из строя устройства и

  Если что-либо из перечисленного отсутствует, обратитесь к вашему поставщику.

  ©2004, 2005 D-Link Systems, Inc. Все права защищены. Торговые марки или зарегистрированные торговые марки являются

  собственностью их владельцев. Программное обеспечение и спецификации могут изменяться без уведомления.


  Похожие публикации:
  1. Java lang nullpointerexception как исправить
  2. Solidworks rx как запустить
  3. Данные которые вы отправляете не защищены
  4. Как перевезти компьютер через границу
