Kyocera FS-6525MFP. С кассеты 1 буксует ролик и пишет "замятие", с универсального лотка — бумага не проходит в блок фиксации ⁠ ⁠

Добрый день. Стоит у нас в офисе проблемный Kyocera FS-6525MFP и возможности отправить его в сервис нету (200 км. от населённых пунктов). Своими силами никак, прошу вашей помощи.

Первая проблема — при печати с кассеты 1, листы А3 вроде бы захватываются роликом из стопки, но появляется ошибка » о замятии бумаги в кассете 1″ код ошибки JAM 501. Есть след от буксовки ролика о верхний лист, но бумага не попадает в драм юнит. Саму кассету извлекал — все кусочки бумаги, что были внутри извлёк — не помогло.

Вторая проблема — при печати с универсального лотка листов А4 происходит замятие бумаги перед блоком фиксации («печкой») ошибка JAM 4209. Один раз из десяти лист может нормально пройти. Что стоит сделать?

8.8K поста 12.8K подписчиков

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

Первым делом попробуй почистить ролики, возможно они из-за бумажной пыли уже стали не резиновые а пластмассовые, собственно и почему проскальзывает.

Так же стоит максимально тщательно все пересмотреть на предмет засоров, так же убедиться в том что механика исправна. Мало ли когда-то устраняли замятие и что-то «отщелкнулось» или еще что-то в этом роде. Со скотчем не рекомендую баловаться, особенно не дай бог что-то в печку попадет, я думаю вам не захочется ее ремонтировать, после того как узнаете цену 🙂

И еще убедиться что датчики по пути движения бумаги исправны, а точнее чтобы не было грязи (если датчики оптические) и чтобы «флажки все были целые и исправно «качались» на своих местах, мало ли пружинка с флажка слетела. В общем внимательно надо пересмотреть.

Почистить ролики и пару раз пшикнуть сжатым воздухом через заднюю дверцу на блок захвата бумаги. Мне помогло с C2126MFP

И так, я поменял картридж и он пропечал один лист, помяв его. Я снова поменял картридж, теперь он печатает из универсального лотка не сминая лист. Результат на фото. Вопрос, как избавиться от темной полосы на задней стороне листа и сделать печать чище, если драм юнит я уже чистил?

Ещё вопрос по флажку в месте под кассету 1 — он должен висеть или там пружина должна быть? Говорят что до меня оттуда кучу смятой бумаги доставали, может чего и задели, что он не хочет с кассеты 1 лист в печать пускать — с роликами вроде бы всё в порядке.

Ответ на пост «Kyocera 5521. Распространенная болячка. Лечим»⁠ ⁠

Ну это всё хорошо, только если полезет разбирать какой — то новичок, или вообще энтузиаст без опыта и знаний что где находится и для чего служит — будет ещё один труп (МФУ киосера) и ремонту скорее всего уже не подлежит за разумные деньги. Так что это всё для общего образования, не советую повторять тем кто не в теме.

Kyocera 5521. Распространенная болячка. Лечим⁠ ⁠

Здравствуйте, пикабушники. Решил начать блог о ремонте принтеров, опыт есть, а все молчал, лень да и только.

Принесли к нам киосеру 5521 с проблемой, полосы и грязь на листе. Проблема распространенная, и было уже понятно куда копать, на моменте тест листа.

Открываем передний лоток приема бумаги, откручиваем два винта, держащие переднюю крышку.

Поворачиваем мфу к лесу передом, ко мне задом, открываем заднюю крышку и откручиваем там еще два винта, что держат блок барабанов и ленту переноса.

Возвращаем принтер лицом к лицу и открываем переднюю крышку, что открутили ранее (делается максимально просто, берем по бокам и тянем вверх, открывается на раз).

Откручиваем еще два винта, что держат блок ленты, плюс вынимаем шлейф.

Также не забываем вытянуть рычаг привода, иначе не вытащите ленту, а если вытащите, то вы очень сильный человек, но без привода блока барабанов, отломали)

Извлекаем ленту с блоком барабанов, тянем на себя, она на салазках и откладываем на удобную рабочую поверхность.

По фото виден дефект, явно проблема с ракелем или даже с системой удаления тонера с ленты, лишний тонер не счищается. Откручиваем еще два винта и снимаем ракель с шнеком

Снимаем систему удаления тонера с ленты.

Проверяем ее работоспособность, когда я крутил шестерню шнек стоял на месте, ибо тонер уже закоксовался.

Тщательно ее чистим всё от тонера. Разбираем её, особо сложного ничего нет.

Откручиваем ракель (два винта), пылесосим пылесосом для тонера (бытовой убьете, еще и током ударит).

Чтобы не испачкать руки лучше работать в мед. перчатках.

Извлекаем круглую пружинку с белой крышки, отщелкиваем белую крышку и снимаем. Далее отщелкиваем черную крышку (все защелки видно, кроме одной, скрывается с внутренней стороны черной крышки). Вынимаем длинную пружинку, толкающую тонер, отщелкиваем шестерню шнека и вынимаем сам шнек, снимаем уплотнительное поролоновое кольцо с шнека.

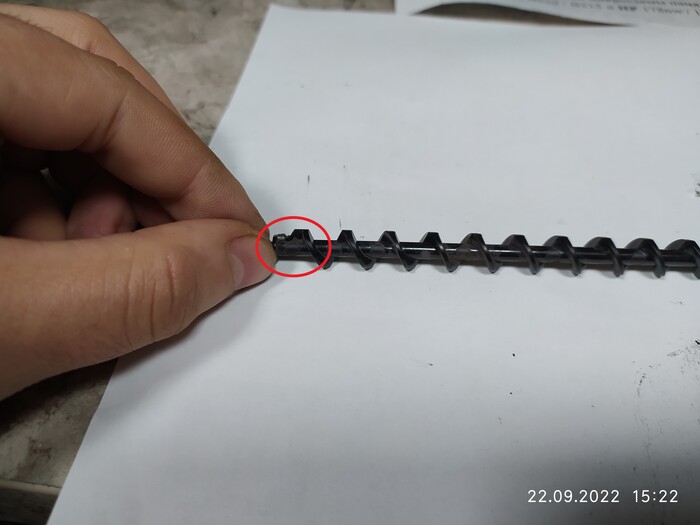

Осмотр показал, что в районе «толкающей пружинки» сточило пластик шнека, и со стороны шестерни, так как сам шнек не мог крутиться, тоже сточен пластик. Заказываем новый шнек и устанавливаем обратно, собираем все в обратном порядке.

Снимаем саму ленту переноса (снимается вверх), она держится лишь в пазах, винтами не закреплена.

Под лентой располагаются фотобарабашки и блоки проявки, чистим только фотобарабаны, блоки проявки не трогаем, от слова совсем! (барабаны долгое время нельзя оставлять на свету, могут быть засвечены).

Барабан можно не разбирать и аккуратно почистить, просто прокручивая, ролик заряда также можно почистить не снимая.

Чистим сухой не абразивной тряпочкой, если на барабане «березка», то допустимо смочить немного тряпку в спирте, я обычно чищу зеленым мускулом, там все таки нашатырный спирт, что имхо, более щадящее средство, но потом все тщательно вытираю насухо.

Устанавливаем все барабаны по окончании чистки обратно, не забываем соединить шлейфы. Систему удаления тонера прикручиваем обратно к ленте переноса на два винта. Ставим ленту обратно и заталкиваем все обратно в принтер.

Собираем все в обратном порядке.

Проверяем работоспособность (Оно живое!).В моем случае все обошлось заменой шнека, больше проблем не вылезло, а могли.

Всем спасибо за прочтение данной сумасбродной статьи, от сумасшедшего меня).

Ссылка на телеграмм идет в жопу, бесит.

Выжпрограммисты⁠ ⁠

Я не думал, что у меня будет такой момент, когда я затупил и стало до ужаса стыдно — Либо это было не так фатально, либо не было свидетелей, чтобы потом напоминать об этом. Но всё изменилось, когда ̶н̶а̶р̶о̶д̶ ̶о̶г̶н̶я̶ ̶р̶а̶з̶в̶я̶з̶а̶л̶ ̶в̶о̶й̶н̶у̶ сегодня на работе при печати появилась полоса. Для особо любопытных могу сказать, что модель техники Kyocera 2040dn и что живучее этого МФУ я не видел отродясь.

Почти 107 тыщ страниц (хоть это и с профилактическими работами, но без замены комплектующих) и первая полоса — результат впечатляющий.

По привычке мы (программист и системный администратор) достали картридж, все компоненты и протерли их от тонера. Постепенно мы добирались до самых недр этого монстра. После всех работ он был чище, чем когда вышел с завода.

Но самый фейл был в том, что изначально проверяли печать на полосу вордовскими документами, но т.к. процедуру очистки мы проводили не один раз, то решили просто делать ксерокопии не отходя от бедного япошки.

Полчаса рабочего времени было потрачено при горящей работе и необходимостью печати всех ненужных до этого момента документов, КАРЛ! Мне кажется, что если бы где-то в файлах на компе лежала библия, то и она бы понадобилась ежесекундно.

Самые умные из вас, наверное, догадались о том, что мы сканировали страницы С ПОЛОСОЙ и ожидали её там не увидеть после того, как уже столько времени совокуплялись с этой адской оргтехнической сатаной, однако до нас это дошло только тогда, когда мы решили проверить системный счётчик, распечатав его данные. Страница была без полосы. Теперь у нас заведена тетрадочка идиотских случаев.

Потому всем желаю не затупливать на работе и не тратить нервы как это сделали мы.

Где кассета 1 в принтере куосера

Загрузите бумагу в универсальный лоток (Кассету 1) Kyocera ECOSYS M2135dn

M2135dn не берет бумагу с основного лотка

Kyocera не берет бумагу : 1 комментарий

Kyocera M2235dn: Бумага застряла в кассете 1 [JAM0501]

0. SamVir2oZ 14.10.14 13:04

1. andrkungrad 14.10.14 15:07

2. ic0d0f7f 14.10.14 18:38

Code 0501
No paper feed from cassette 1
The registration sensor (RS) does not turn on during paper feed from cassette 1.

3. Dmitris 21.10.14 22:52

• Основная причина замятий — это в основном сама бумага. Не всегда бывает качественно, и иногда пользователь может купить совсем не тот тип листов. Помните, что каждая модель принтера правильно работает только с бумагой определенного размера и толщины.
• Если вы печатаете на бумаге, которая уже использовалась или имеет повреждения (изгибы, разрывы, складки и т.д.), Это может вызвать проблемы.
• Если сканируется несколько листов, обратите внимание на то, как хранится бумага. Не оставляйте его в очень влажной или жаркой среде. В первом случае произойдет адгезия, а во втором — адгезия за счет электризации.
• Часто в принтер легко могут попасть посторонние предметы, которых там точно быть не должно. К ним относятся скрепки, скрепки, колпачки для ручек, остатки бумаги и т.п.
• Если принтер работает более года, высока вероятность того, что ролики, перемещающие листы внутри устройства, выйдут из строя. Они могут просто изнашиваться из-за длительного использования.
• Если вы используете нестандартные размеры или типы страниц, вам необходимо «уведомить» печатающее устройство. Эти настройки должны быть выполнены в свойствах печати программы, которую вы используете. Например, для Word это будет выглядеть так.
• Открытие пользователем или несанкционированное открытие передней крышки принтера приведет к остановке печати и, в некоторых случаях, к застреванию.

Как вытащить бумагу из принтера, если она застряла: что делать для устранения проблемы

• Основная причина замятий — это в основном сама бумага. Не всегда бывает качественно, и иногда пользователь может купить совсем не тот тип листов. Помните, что каждая модель принтера правильно работает только с бумагой определенного размера и толщины.
• Если вы печатаете на бумаге, которая уже использовалась или имеет повреждения (изгибы, разрывы, складки и т.д.), Это может вызвать проблемы.
• Если сканируется несколько листов, обратите внимание на то, как хранится бумага. Не оставляйте его в очень влажной или жаркой среде. В первом случае произойдет адгезия, а во втором — адгезия за счет электризации.
• Часто в принтер легко могут попасть посторонние предметы, которых там точно быть не должно. К ним относятся скрепки, скрепки, колпачки для ручек, остатки бумаги и т.п.
• Если принтер работает более года, высока вероятность того, что ролики, перемещающие листы внутри устройства, выйдут из строя. Они могут просто изнашиваться из-за длительного использования.
• Если вы используете нестандартные размеры или типы страниц, вам необходимо «уведомить» печатающее устройство. Эти настройки должны быть выполнены в свойствах печати программы, которую вы используете. Например, для Word это будет выглядеть так.
• Открытие пользователем или несанкционированное открытие передней крышки принтера приведет к остановке печати и, в некоторых случаях, к застреванию.

После удаления бумаги обязательно выясните и устраните причину замятия. Это гарантирует, что проблема не помешает дальнейшей работе.

Что делать с разными типами принтеров

Лазерные

Термоэлемент лазерного принтера, который закрепляет тонер на странице, нагревается до 200 ° C. Поэтому дайте аппарату остыть, прежде чем удалять бумагу.

Есть модели с крышками сзади и снизу корпуса. Открывайте их по очереди, чтобы не допустить замятия.

Частая причина проблемы — износ прижимных роликов.

Струйные

Вместо одного картриджа струйные машины имеют каретку с несколькими чернильницами или отдельными печатающими головками. Когда бумага скручивается, каретка или головка находятся в центральном положении. Чтобы удалить лист, необходимо осторожно подвести каретку к краю до упора.

Во внутренней струйной машине трудно удалить остатки оторванных страниц из-за небольшого пространства внутри. Остатки можно удалить пинцетом.

Оставшаяся бумага может застрять в печатающей головке. Если ваша модель позволяет, снимите головку, как указано, и промойте для профилактического обслуживания.

Если вы не знакомы с внутренним механизмом устройства, доверьте устранение проблемы специалистам. Это особенно актуально, когда бумага была удалена не полностью и требуется дальнейшая разборка машины.

Существуют отдельные инструкции по устранению неполадок для некоторых струйных принтеров HP с датчиком полосы энкодера. Датчик определяет положение каретки в начале и в конце печати. Застревание может происходить при засорении или механическом повреждении датчика. Чтобы устранить проблему, снимите лист, а затем протрите датчик салфеткой на спиртовой основе.

Как вытащить картридж из принтера HP?

Перед тем как начать эту процедуру, убедитесь, что бумага правильно загружена в лоток для продукта.

1. Нажмите кнопку питания (), чтобы включить продукт. …
2. Откройте дверцу доступа к картриджам. …
3. Когда каретка полностью остановится, слегка нажмите на картридж и извлеките его. …
4. Вытяните картридж, чтобы вынуть его из гнезда.

Почему принтер выдает ошибку замятие бумаги?

Почему принтер выдает сообщение о замятии бумаги»

Размер бумаги, указанный в настройках печати, не соответствует фактическому размеру. Недостаточная плотность листа. Попадание инородных тел. Грязный ролик подачи бумаги.

Продолжение печати

1. Если удаление бумаги прошло успешно, то внутри не осталось обрывков, замените картридж или печатающую головку.
2. Закройте крышку принтера.
3. Подключите шнур питания.
4. Нажмите кнопку питания на корпусе принтера.
5. Подождите, пока не загорится зеленый индикатор.
6. Если печать не начинается с того места, где произошло замятие, начните печать, но в окне укажите номер страницы, которая будет напечатана с нужного места.

Что делать, если застряла бумага в принтере

Попробуйте выключить и снова включить устройство. Такие действия могут привести к тому, что технический специалист автоматически выбросит страницу, если застревание незначительное.

1. Выньте шнур питания принтера из розетки. При этом вы должны открывать внутреннюю крышку и касаться различных частей, что может привести к попаданию электрического тока. В такой ситуации лучше перестраховаться.
2. Удалите все задания из очереди печати, если таковые имеются. Это можно сделать, просмотрев очередь печати.
3. Откройте верхнюю крышку устройства и извлеките картридж. Внимательно посмотрите, где именно застрял лист.
4. Если большинство из них расположено ближе ко входу, то мы будем тянуться к себе, но не по ходу барабанов. Как вынести обратно в лоток.
5. Если лист почти полностью вошел и застрял на выходе, ролики нужно вытащить. Скорее всего на.
6. Возьмите бумагу обеими руками за края и медленно, не разрывая, с небольшим усилием попытайтесь вытащить ее.
7. Мы также проверяем лист внутри принтера, чтобы убедиться, что вся бумага удалена и в машине не осталось мелких кусочков.
8. Переустановите картридж. Закрываем крышкой.
9. Включим технику.
10. Ждем завершения подготовки и проверяем состояние индикаторов готовности.
11. Если лампочки оранжевые или красные, проблема не устранена. Где-то внутри еще остались части листа, которые нужно найти и удалить.

Что делать если произошло замятие бумаги?

Это может повредить принтер.

1. Откройте верхнюю крышку.
2. Откройте левую крышку, затем поверните колесо подачи бумаги. …
3. Удалите замятую бумагу через отверстие в верхней крышке или задней части принтера. …
4. Закройте левую крышку.
5. Закройте верхнюю крышку.

Особенности

Действия по устранению неполадок могут различаться в зависимости от типа устройства.

Лазерных

• Внутри лазерной машины есть специальный нагреватель, который нагревается до 200 градусов, чтобы закрепить тонер на листе. Если отпечаток был сделан недавно, рекомендуется подождать, пока он остынет и не пригорит.
• Большая часть этого типа оборудования, помимо чехла, имеет спинку, но реже — низ. Их также следует открывать по очереди и следить за тем, чтобы листы не застряли.
• Причиной замятий в лазере часто являются ролики подачи бумаги, которые со временем начинают слегка изнашиваться, что легко приводит к неисправностям. Обратите особое внимание на их работу.

Струйных

• Вместо одного полноразмерного картриджа используйте каретку с несколькими или отдельными печатающими головками. Эти элементы могут «мешать», когда вы поступаете правильно. В случае замятия бумаги положение каретки или PG будет где-то посередине. Поэтому ваша первая задача — как можно тщательнее отложить его в сторону.
• Добраться внутрь струйного принтера руками или пальцами может быть проблематично из-за его небольшого размера, поэтому вам нужно использовать пинцет.
• Если ваша модель принтера позволяет снимать печатающую головку, выполняйте эту манипуляцию строго по инструкции для техника. Не помешает смыть и очистить для профилактики, так как на нем могут остаться частички бумаги. Это приведет к снижению качества печати.

Как удалить застрявшую бумагу из принтера HP?

Удалите замятую бумагу из входного лотка

1. Нажмите кнопку питания, чтобы включить принтер.
2. Если принтер включен, отсоедините шнур питания от задней панели принтера. …
3. Найдите входной лоток на задней панели принтера.
4. Осторожно вытяните бумагу из входного лотка, чтобы устранить замятие.

Если ничего не помогло

Когда мы перепробовали все методы, но ничего не дало, а индикаторы не перешли в зеленый цвет готовности, решением остается полная разборка устройства. Вы можете попробовать разобрать его самостоятельно, предварительно отключив оборудование от сети. Но собрать все вместе будет более проблематично и не так просто.

Если принтер находится на гарантии, такие действия категорически противопоказаны. Если вы сомневаетесь в своей способности провести процедуру, не делайте этого.

Как извлечь застрявшую бумагу из принтера Canon?

Бумага застряла внутри устройства

1. Выключите устройство и отключите его от сети.
2. Откройте крышку выходного лотка для бумаги. …
3. Убедитесь, что под держателем картриджа FINE нет замятой бумаги. …
4. Поднимите замятую бумагу руками. …
5. Осторожно потяните за бумагу, чтобы не порвать ее, затем удалите бумагу.

Устранение неисправностей…

Правильно продолжаем печать после устранения замятия

Если листы застряли, но вы смогли их быстро удалить, устройство должно продолжать работать должным образом. Снова вставьте картридж или печатающую головку, если они используются. При устранении неполадок закройте все открытые крышки. Вставьте шнур питания в розетку и нажмите соответствующую кнопку на принтере.

Индикаторы должны стать зелеными, и техник должен перейти в режим готовности к работе. Скорее всего, печать начнется с замятой страницы, а затем продолжится со следующей страницы. Если этого не произошло, перезапустите процесс.

Почему происходит замятие бумаги в принтере Самсунг?

Проблема застревания бумаги в принтерах встречается довольно часто. Это может быть связано с неисправностью датчика, посторонним предметом в отсеке для печати, износом ролика подачи бумаги или рядом других причин.

Инструкция по разбору Kyocera FS-1020/1025/1120/1125 MFP

Доброго времени суток, дорогие друзья! Сегодня мы рассмотрим, как разобрать МФУ Kyocera FS-1020/1025/1120/1125, также по этой инструкции можно разобрать принтер FS-1040/1060, так как это одно и то же, только в принтере отсутствует верхняя часть – сканирующий блок. Вообще, это неплохие принтера для среднего офиса. Картриджи в них идут на 2500 листов(TK-1110) и 3000 листов (TK-1120). В редких случаях они бывают вредными. У одного принтер может пройти 100 000 и прекрасно работать, у другого уже на 10-ой тысяче появляются мелкие проблемы. Сегодня мы научимся разбирать принтер почти полностью, а о разных проблемах, которые появляются в процессе эксплуатации, я напишу в отдельной статье немного позже.

Первым делом надо извлечь картридж, откройте переднюю крышку принтера и потяните на себя тонер-картридж. Далее я начну снимать все элементы сервисного комплекта, на случай если кому нужно поменять только его.

Открываем заднюю крышку, и начинаем поочередно доставать оттуда все детали сервис комплекта.

Первым выйдет блок фотобарабана, затем блок проявки и бункер отработанного тонера.

Далее снимаем коротрон, расположенный на задней крышке МФУ, с левой стороны отщелкните его и вытащите, как показано на рисунке.

В сервисный комплект (MK-1110) входит ещё ролик подачи бумаги и тормозная площадка, они достаются со дна принтера (об этом есть отдельная статья).

На следующем фото мы видим все детали сервисного комплекта, кстати, хочу заметить что, если вы решили поменять MK-1110, то вам даже отвёртка не понадобится, все очень легко меняется при помощи двух рук. И так практически во всей оргтехники Kyocera.

Если вам нужно снять печь, то возвращаемся к разбору принтера.

Боковые крышки начинаем снимать сзади, оттягиваем немного в бок, а затем вниз. И так по две боковушки с двух сторон.

Чтобы снять печь, боковые крышки снимайте только с левой стороны (если смотреть на принтер сзади), я же снял с обеих сторон. Далее нужно снять две пластиковые заглушки над печью.

Вот мы добрались до платы форматера, откручиваем её, и снимаем сверху да контакта идущие на печь, и один контакт термоэлемента за платой на корпусе самой печи.

Обратите внимание, проводки заведены в специальный паз, чтобы их вытащить прижмите вниз и выведите влево.

Теперь можно открутить два болта на печи и вытащить её из принтера.

Следующим этапом у нас будет блок сканера. Перед тем как его вытащить, отключите два провода и два шлейфа на плате форматера.

Далее нам нужно снять крепления сканирующего блока с двух сторон, просто поверните его и вытащите, как показано на фото.

Поднимаем блок сканера в вертикальное положение, обязательно придерживайте крышку сканера, чтобы она не открылась и не поломалась. Потяните сканирующий блок вверх, если не вытаскивается, подвигайте немного вперед и назад.

Далее снимем верхнюю крышку, под которой мы видим двигатель, здесь же спрятан лазерный блок, его мы не будем снимать, так как за столько лет ни разу не слышал, что кому нибудь приходилось в нем ковыряться.

Далее мне нужно снять шестерню с оси, на которой расположен ролик подачи, для этого я сниму крышку со всеми шестеренками. Сначала я освобожу её от двух проводков.

Ещё здесь нужно снять маленькую пружинку (сразу уберите её в какую-нибудь ёмкость, иначе очень легко потерять). Данная пружинка служит для обратного хода коромысла дуплекса, и присутствует она только в аппаратах с функцией автоматической двухсторонней печати.

Теперь можно откручивать болты и открывать крышку.

Снизу я сниму несколько шестеренок, в том числе и ту, которая держится на оси подхвата бумаги.

Мне нужно снять эту ось, так как она скривилась и принтер во время работы издает небольшой треск, треск исчезает во время подхвата бумаги, а затем возвращается. Эта редкая проблема случается из-за искривления оси с роликом подхвата.

Далее я освобождаю заднюю сторону принтера, и снимаю заднюю крышку, которая держится в пазах с двух сторон.

Затем я сниму ещё один задний блок, с которого мы снимали коротрон (честно, не знаю, как он называется). Чтобы его снять, нужно убрать пружину со стороны шестеренок. Затем отодвинуть этот край и вытащить с пазов другой край.

Чтобы увидеть ось, снимем две пружины с подъемника бумаги.

На фото видно какая кривая ось, я думаю, что такой дефект может получиться, когда в лоток попадает посторонний предмет, и вместе с бумагой доезжает до ролика подхвата.

Чтобы снять эту ось, её нужно сдвинуть влево до того момента пока не освободиться правая сторона. На сейчас мы не сможем это сделать, потому что ось упрется в плату, которую мы ещё не сняли. Ну что ж будем снимать плату. От платы форматера выдергиваем все проводки, и откладываем её в сторону.

Вторую плату мы снимем, если открутим пять болтов и выдернем один проводок.

Возвращаемся к оси. С левой стороны отодвигаем держатель подъемника.

Держатель ролика подачи также сдвигаем вправо.

Теперь мы можем вытащить ось, сдвинув её влево.

Далее я вытащу все приблуды с оси, и постараюсь, на сколько это возможно, выпрямить её.

Начинаем сборку принтера. Вставляем ось в обратном порядке, и ставим на место пружины под подъемник бумаги (я, кстати, забыл их поставить, потом засовывал их через дно принтера).

Теперь, со стороны шестерен установим все детали на место.

На ось сначала поставьте черное колечко, и расположите на место пружину.

Далее вставляем задний блок с коротроном и фиксируем пружиной сбоку.

Теперь можно поставить остальные шестерни и закрыть их крышкой. Обратите внимание, на шестерне привода печи, должна находиться пружина.

Крышку шестерен заводим слева в пазы, а затем аккуратно прижимаем, и закручиваем.

Вставляем на место провода, достаем маленькую пружинку и ставим на место.

Если кто-нибудь забудет поставить эту пружину, то принтер при печати будет заминать бумагу в печи, так как ролики выхода бумаги из печи не будут крутиться. Напоминаю, что вся эта система, только в принтерах и МФУ с автоматической двухсторонней печатью.

Теперь ставим основную заднюю крышку, которая держится на двух пазах.

Далее положим верхушку на место и начнем устанавливать печь.

Прежде, чем поставить печь на место, просуньте провода в отверстие. Вставляйте печь, и закручивайте на два болта.

Установим блок сканера на место, вставляйте в пазы, держа блок в вертикальном положении и придерживая крышку сканера рукой.

Теперь вставьте на место фиксирующие пластиковые шканты с обеих сторон.

Настало время прикручивать плату.

Когда вы будете её ставить, не забудьте подключить маленький контакт.

Обратите внимание, на этой плате расположена кнопка-датчик задней и передней крышки.

На фото вы увидите, где находятся рычаги у обеих крышек.

Закручиваем плату на 4 болта и один болт притягиваем посередине с кабелем заземления.

Вставляем все провода в плату форматера, не забудьте подключить термоэлемент в печи, и закручиваем её на 3 болта.

Далее я надел боковые крышки, и вставил заглушки над печкой.

Осталось поставить крышечку спереди, и установить элементы сервисного комплекта.

Ставим их поочередно:

— Бункер отработанного тонера

— Ролик подачи бумаги

Устанавливаем картридж в принтер и наслаждаемся успешной работой принтера.

На этом сегодня все, в следующий раз мы разберем распространенные дефекты в процессе эксплуатации и их решения, а также научимся разбирать блок фотобарабана, блок проявки, термоблок и чистить бункер отработки.

Комментарии

Спасибо огромное! Здорово помогли.

Я очень рад, что мои старания не проходят в пустую!

как снять блокировку принтера «Не оригинальный катридж»?

На аппаратах Kypcera FS-1025/1120/1125/1320/1325 MFP нажмите одновременно и удерживайте 2 кнопки «СТОП» и «ОК» в течение 3-5 секунд. Можете посмотреть на фото: http://pcprintinfo.ru/wp-content/uploads/2017/06/IMG_20170217_153105.jpg. На принтерах FS-1040/1060 нажмите одновременно 2 круглые кнопки, также на 3-5 секунд. На МФУ FS-1020/1220 MFP нужно нажать кнопку «СТОП» и кнопку выбора режима на 3-5 секунд. Вот фото: http://pcprintinfo.ru/wp-content/uploads/2017/06/1020.jpg. Если ваш принтер на гарантии, то после сброса этих сообщений, её можно лишиться.

Здравствуйте, принтер пишет «добавьте тонер». Замена картриджа и всего, что можно заменить не помогает! Шестерни все в порядке, моторы жужжат при работе. В чем может быть дело? Какая электроника отвечает за тонер?

Вам нужно добавить тонер из картриджа в блок проявки. Нажмите меню, затем пролистайте вверх до строчки «Системное меню», нажмите «ОК». Далее выберите строчку «Настройка и обслуживание», также нажмите «ОК». Принтер потребует ввести пароль администратора. Введите 2500 или 2000 (в зависимости от модели принтера), нажмите «ОК». Здесь вы найдете строку «Новый блок проявки», нажмите «ОК». Принтер попросит подтвердить ваш выбор, а на экране появится «Нет», нажмите клавишу «Вверх» или «Вниз», отобразится «Да», нажимайте «ОК». Далее выключите принтер и включите его. При включении произойдет добавление тонера в блок проявки. Эта процедура длится несколько минут ( в среднем 10 минут), так что не пугайтесь. Если у вас принтер FS-1040/1060 или МФУ FS-1020, то добавить тонер можно только и программы Kyocera Client Tools. Скачать её вы можете на официальном сайте. Как скачать описанно в статье по адресу: http://pcprintinfo.ru/?p=3580 в разделе: Двоится текст или изо. Ореол вокруг текста или изо. Настройка заряда барабана.

FS-1025, после выбора пункта меню»Настройка и обслуживание» сбрасывает снова в «Добавьте тонер». Выявил отсутствие индукционного датчика. Если подскажите, как можно обойтись без него, буду очень признателен!

У меня в обслуживании порядка 40 аппаратов kyocera из серии tk-1110, tk-1120, но я ни разу не сталкивался с данной проблемой. Поэтому, к сожалению, в данном вопросе я вам не смогу помочь. Попробуйте воспользоваться подсказками с сайта: sitmaster.by/article/kyocerareset

Я разобрался �� Установив индукционный датчик от донора, аппарат начал работать в штатном режиме. Мораль: Ничего лишнего в устройствах нет ��

Я очень рад, что вы не стали изобретать велосипед (в виде, подложить монетку или замкнуть контакты), а прибегли к стандартному решению проблемы.

Спасибо вам огромное. И за советы, и за инструкцию разбора аппарата. Только вот в ней нет момента снятия и установки индукционного датчика.

Дело в том, что у меня пока не было проблем с индукционным датчиком. Но теперь, после общения с вами, я обязательно напишу отдельную статью об этом датчике, но только тогда, когда у меня появится аппарат, на несрочном ремонте.

Разобрал и собрал принтер после сборки принтер не берет бумагу.

Для начала загляните в лоток во время попытки что-нибудь распечатать. Посмотрите крутится ли ролик подачи, поднимается ли лоток с бумагой во время подачи? Если лоток не поднимается, возможно вы не поставили пружины, или ролик подачи как-то криво встал. Насколько вы разбирали принтер? Снимали ли шестерни?

Разбирал принтер на половину где находятся шерстени

Я ещё раз повторюсь, отправьте что-нибудь на печать и, в то время когда принтер должен подхватить бумагу, посмотрите внутрь лотка. Крутится ли ролик подачи? Если нет, то нужно пересмотреть внимательно расположение шестеренок, сравнить с фото в статье. Поднимается ли лоток с бумагой в месте ролика подачи во время попытки печати?

Ролик крутится бумага с лотком поднимается

Добрый день.
Не подскажите парт номер петли сканера МФУ FS-1125mfp. Сканер с автоподатчиком. И если есть фото было бы замечательно увидеть.

Добрый день! В документации имеется только «Кронштейн крышки стекла» — оригинальное название HINGE UPPER A 302M417230. Я сходил посмотрел на самом МФУ. Эта петля состоит из двух частей (кронштейн — прикручивается к крышке и петля — вставляется в пазы.) Отдельную информацию о петле я найти не смог. По вашей просьбе сделал два снимка. На первом отдельно лежит петля, а на втором петля вставлена в прикрученный кронштейн.

Спааасибо! Пришлось впервые в жизни разобрать и собрать принтер, потому что нищебродская контора))

Здравствуйте. Как снять шестерню 20T- привод подкачки тонера?

Может быть вы имеете ввиду — 3V2M202420 Шестерня Z20R привода подачи тонера Kyocera FS-1020MFP/1025MFP/ 1120MFP/1125MFP/1220MFP/ 1320MFP/1325MFP/ FS-1040/1060 ?

Спасибо! Очень выручили!

скажите пожалуйста, где стоит предохранитель на kyocera fs-1020mfp. спасибо заранее.

У меня просьба, пишите конкретнее, так как я не до конца понимаю, о каком предохранителе вы хотите узнать. Если о термопредохранителе, то он установлен в термоузле, или вас интересует какой-то другой предохранитель?

Не подскажите где можно приобрести шестерню подачи отработанного тонера на бункер? или она не заменяемая, и необходимо покупать бункер в сборе? 1040,1025.

Нигде ни разу не видел, чтобы продавали отдельно эту шестерню. Думаю, можно только купить отдельно бункер отработки, если конечно нет со старого рем. комплекта. У моего поставщика стоит примерно 15$ (это чтобы вы примерно по ценнику ориентировались).

Подскажите пожалуйста, может встречались с таким чудом. Kyocera fs-1060dn, когда передняя крышка открыта — работает когда закроешь — горит будто открыта передняя крышка. Понимаю, что что-то случилось с датчиком, но что с ним, где он?

Датчик-кнопка закрытия крышки находится на высоковольтной плате за правой боковой крышкой (если смотреть на лицо принтера. В этих аппаратах передняя и задняя дверца нажимают на этот один датчик. Там так замудрено лапки передней и задней дверцы соединяются и датчик-кнопка нажимается только тогда, когда закрыты обе дверцы. Скорее всего что-то случилось именно в соединениях этих лапок. В статье Инструкция по разбору Kyocera FS-1020/1025/1120/1125 MFP, ближе к концу когда идет сборка принтера есть фотки с указанием на датчик. На одном фото даже видно его — выкладываю http://pcprintinfo.ru/wp-content/uploads/2017/11/fs-1125-76.jpg

Поменял полностью высоковольтную плату(предыдущая погорела), теперь возникла проблема с лапками, они датчик полностью не прожимают. Есть ли какой вариант их поджать или что-то подобное?

Если вы имеете ввиду, датчик закрытия передней и задней крышки, то я думаю, что скорее всего проблема на в плате. Сейчас объясню ход своих мыслей. У меня проблемы с лапками возникала при родной высоковольтной плате. Просто я снял её, и когда поставил, то лапки не до конца прижимали датчик. Я пытался выгнуть и вогнуть металлическую пластину на датчике, но ничего не помогало. После трех четырех циклов: снял, поставил, включил, все встало на место. Я тогда понял, что просто, что-то не встало на место, но к сожалению, не понял что именно. Поэтому, я думаю, что высоковольтная плата вполне нормальная, и дело не в ней. Попробуйте снять платы и установить на место, надеюсь все у вас получится.

Добры день. подскажите пожалуйста партцкод оси привода блока проявки, та которая в аппарате, идет в зацеп с 302M214201
У меня сломалась и не подает тонер

3V2M202380/2M202380 Ось шестерни привода картриджа Kyocera FS1020MFP (О)

подскажите пожалуйста принтер печатает пустые листы и выпускает лист не до конца только покинув печку говорит не возможно подать бумагу… нажимаешь «ок» далее опять такая-же ситуация. и еще вопрос он два раза должен подхватывать бумагу с лотка?

Первое, что вам нужно сделать, это разобраться с роликом подачи. И после этого смотреть на дальнейшие проблемы, но возможно после чистки/ замены ролика подачи, все эти проблемы исчезнут. На нашем сайте есть инструкция по чистке или замена ролика подачи, а находится она по адресу: http://pcprintinfo.ru/?p=2491

с подачей бумаги разобрался, датчик после ролика подачи весь в тонере чистка ватной палочкой и все норм, берет один раз бумагу и выходит до конца. но вот чистые белые листы тут нужна ваша помощь.

При тестовой печати с принтера, тоже чистый лист выходит?

да, отчет, печать, копия все чисто. бункер выдувал весь, после нажатий в меню новый узел проявки и новый барабан тонер накачен магнитный вал вращается. скажи а может из-за того что боковые крышки сняты?

ппц. одел крышки и все. спасибо за помощь

я так понял у меня проблема с калибровкой шестерни вала подхвата бумаги с лотка. можете показать точное ее положение?

Добрый день, благодарю автора за статью, узнал некоторые нюансы для себя!
Подскажи направление проблемы, было как-то дело просыпался тонер из картриджа в аппарат, я его продул компрессором на улице, разобрал аппарат прочистил все шестеренки в блоке шестерен как у тебя на фото, почистил полностью блок проявки от тонера, теперь при печати в тексте проявляются просветы текста, и текст при печати не четко-черный!
вот пример страницы где в красных линиях просветы в текстах https://drive.google.com/open?id=1GU9JqklhszD8q3sFgECQVvGdFLUU0ww1
Я так понял что это проблема в какой-то шестерне, видимо на одной шестерне в пазу есть налипший тонер и при попадании зуба ответной части шестерни в этот паз он разодвигает что-то. На какую шестерню мне обратить внимание?

Если какая-то шестерня проскакивает, то вы это услышаете, если прислушаетесь. Блок барабана и блок проявки тоже разбирали?

шестерни не проскакивают, я бы это услышал. блок барабана и блок проявки ставил на аналогичный аппарат, печать с ними идеальная, а на этом вот такая проблема! вот сделал распечатку черного фона https://drive.google.com/open?id=1UVN9SgaEw3E7QJ44Rbk4HXhj4AQ2wYib

Здесь сложно что-либо говорить, надо смотреть. В данном случае, я бы в первую очередь пересмотрел шестерни и пружины. Ещё меня смущают ваши слова «продул компрессором», у меня напарник несколько лет назад также решил продуть принтер компрессором, после этого пришлось разбирать принтер до последнего винтика, тонер осел на платах и даже попал в блок лазера, в общем вычищали принтер полностью. После того случая о компрессоре больше никогда даже не задумывались, только спец. пылесосом. Я к чему это пишу — может у вас также тонер попал на контакты на одной из плат, и мог замкнуть их, тут много вариантов. Визуально больше похоже на то, что подается неправильный заряд.

«…продул компрессором на улице…» — м-да. Помнится лет 15 назад таким же образом решили было прочистить простой принтер, только вместо компрессора автомобильный насос — тоже пришлось все полностью разбирать и вычищать включая блок лазера. После сего даже дунуть лишний раз «страшновато»

Подскажите пожалуста что делать при подборе бумаги както очень громко клацает, а бивает что в средине что-то клацает а вал не крутится и бумагу не берет

Насчет клацанья я немого не до конца понимаю. Но зайдите на статью по чистке, замене ролика подачи (http://pcprintinfo.ru/?p=2491). По этой инструкции снимите блок с тормозной площадкой, и посмотрите может что-то туда попало и застряло. За время своей работы с оргтехникой я что только не доставал с места подачи бумаги — семечки жаренные, ручки, колпачки от ручек, один раз кусок морковки застрял, расчески плоские и тд…

Одна из шестерен пришла в негодность

Добрый день!
Подскажите пожалуйста по принтеру Kyocera FS-1120 d, при включение загорается знак «внимание» на принтере, и на компьютере всплывает окошко «печатающий блок не установлен или отсутствует». Подскажите способы устранения данной проблемы и пути ее решения. Заранее, спасибо!

здравствуйте! подскажите пожалуйста не работает usb не ведёт принтер. fs-1125mfp/ сгорела плата ? был скачек напряжения.

Перед тем как делать такие выводы, нужно проверить кабель соединяющий компьютер и МФУ, далее проверьте usb порт компьютера, а лучше проверить соединение с другим, заведомо исправным пк, и уже потом можно делать предположение о плате форматтера. Кстати, может выйти из строя не вся плата, а только usb, а у вас сетевой принтер, так что проверьте ещё и подключение по сети.

спасибо огромное за ответ. Все проверил и кабель и другой комп. а вот сеть не могу настроить
так как не могу задать ip на самом принтере.

там по умолчанию должен быть настроен DHCP, поменять ip вроде можно через kyocera client tools или kyocera net viewer. С панели управления распечатайте отчет состояния сети, чтобы узнать ip адрес и сетевые настройки. Чтобы распечатать нажмите Меню — Верх или Вниз до Системное Меню — Отчет — Состояние сети.

так там не прописан ip

я отчет распечатывал

Тогда скачивайте Net Viewer. Я точно не помню, но там вроде он автоматом находит принтер по ip адресу с помощью сканирования локальной сети.

Добрый день , принтер 1125 не печатает текст ( ни при копировании , ни отчета), при стоп-тесте на фотовале нет изо, фотовал рабочий , т.к. пробывал его на таком же принтере ,контакты чистил, подскажите в каком направлении «копать»?

Застревает бумага на выходе из печки примерно 2 см. с ошибкой J0511. То есть выходит до конца и остается примерно 2 см. до конца в печке.

Здравствуйте. Как правильно должны стоять шестерёнки подачи бумаги и рядом с ней. Они обе с пружиной, на одной шестерёнке есть промежуток без зубцов.

Здравствуйте спасибо вам за статью, продолжайте в том же духе!
Удачи вам в вашей работе!
Возможно столкнулся с такой же проблемой во время захвата перестает трещать, проверю только после нового года так как отчеты всякие, а принтер нужен ��

Здравствуйте.Принтер fs1040.У клиента застряла бумага на выходе.По его словам лист вытащил полностью.После уходит в ошибку.Загорается зеленый,гаснет,потом опять загорается зеленым,гаснет и дальше моргает красный.В киосире тулс пишет ошибку без кода-проблема с печатью.Разобрал весь.Ничего лишнего нет,снимал опто датчик протирал,флажок стоит на месте,разобрал печку-тоже чисто.Подскажите пожалуйста куда дальше смотреть?

Принесли мфу 1025, полностью засыпанное тонером. Хватило бы, наверное, на целую заправку. Перед тем, как продуть, хотел снять блок лазера, но не нашёл в Вашем описании этой процедуры. Тоже побоялись?? Я конечно сумею и сам, просто надеялся узнать, как это сделать без лишней разборки.

Kyocera fs 1125 по длинной сторонелиста периодические точки через 3 см. коротрон мыл. неисправность осталась.

kyocera fs-1125. по длинной стороне листа периодические точки через 3 см. коротрон мыл. не помогло.

Спасибо. Молодец.
Но расслабляет мозги когда разбираешь по Вашей инструкции — очень уж подробно.

Здравствуйте.
Fs-1025mfp отработал 5 месяцев, перестал выходить в готовность, вечная шестеренка на дисплее.
Прошивка предположительно 2m6_2000.009.002 08.22.2016.
Установил главную плату с прошивкой 2m6_2000.005.002 05.15.2014.
В готовность выходит, но при сканировании копия растянута в 2 раза по горизонтали.
Куда копать?

Та же хрень. один в один. Помогите с прошивкой. пожалуйста. нужна 2m6_2000.009.002
