компьютерная графика
— Управление ориентацией модели – выводит на экран диалоговое окно
Ориентация вида . Работает при включении документа Деталь .
— Сдвинуть – позволяет сдвинуть изображение в активном окне.
— Приблизить/отдалить изображение — позволяет плавно менять масштаб,
приближая или отдаляя изображение.
— Обновить изображение — позволяет обновить изображение в активном окне. При обновлении масштаб отображения документа в окне не изменяется.
— Показать все — изменяет масштаб отображения в активном окне таким образом, чтобы в нем был виден полностью весь документ.
1.3.3 Панель инструментов «Текущее состояние»
Общий вид панели инструментов Текущее состояние зависит от режима, в
котором работает система. Так она выглядит при работе с документом Чертеж .
Команды режима работы системы:
— Текущий шаг курсора — в поле справа отображает значение шага курсора, то есть расстояние, на которое переместится курсор при однократном нажатии клавиши перемещения.
— Состояние видов — выводит на экран диалоговое окно Состояние видов , в котором можно изменить параметры существующих видов и создавать новые виды.
— Текущий слой — выводит на экран диалоговое окно Состояние сло-
ев , в котором можно изменить параметры существующих слоев и создать новые слои.
— Настройка глобальных привязок — позволяет включить или отключить какие-либо глобальные привязки и настроить их работу.
— Запретить привязки — отключает действие всех глобальных привязок.
— Сетка — позволяет включить или отключить отображение вспомога-
тельной сетки в активном окне.
— Локальная система координат — позволяет создавать в текущем виде чертежа или фрагмента различные локальные системы координат.
— Ортогональное черчение — служит для перехода в режим ортогонально-
— Координаты курсора — отображают текущие значения координат курсора по осям в текущей системе координат.
1.3.4 Панель инструментов «Компактная»
Инструментальная панель Компактная облегчает переключение между инструментальными панелями и экономит поле рабочей области.
Панель свойств предназначена для управления процессом выполнения команды. Вкладки Панели свойств содержат поля и переключатели, при помощи которых можно непосредственно определять параметры создаваемых объектов и определять их свойства. Количество вкладок зависит от конкретной команды. Чтобы перейти на нужную вкладку, необходимо щелкнуть по ней левой клавишей мыши. На рисунке 1.7 изображены кнопки, позволяющие переключаться между инструментальными панелями.
– кнопка вызова страницы « геометрия »;
– кнопка вызова страницы « размеры »;
– кнопка вызова страницы « обозначения »;
– кнопка вызова страницы « редактирование »;
– кнопка вызова страницы « параметризации »;
– кнопка вызова страницы « измерения »;
– кнопка вызова страницы « выделения »;
– кнопка вызова страницы « выделения »;
Рисунок 1.7 — Назначение Компактной панели
1.3.5 Панель инструментов « Панель свойств » Панель свойств служит для управления параметрами команды и процессом
их выполнения. При этом возможны различные представления одной и той же Панели свойств . Например, на рисунок 1.8 представлено изображение Панели свойств при выполнении команды Окружность .
Рисунок 1.8 — Вид Панели свойств при выполнении команды Окружность
Слева от Панели свойств расположена Панель специального управления
(рис. 1.8), которая позволяет контролировать процесс выполнения текущей команды.
В Панели специального управления расположены изображения следующих кнопок:
— Создать объект – фиксирует создаваемый или редактируемый объ-
ект. Используется в том случае, если отключено автоматическое создание объекта.
— Прервать команду — завершает выполнение текущей команды ввода или редактирования объекта.
— Автоматическое создание объектов — (по умолчанию нажата). Если ос-
тавить эту кнопку нажатой, то все объекты будут создаваться немедленно после задания необходимого количества параметров. Если кнопка не нажата — параметры можно варьировать, оценивая их правильность по фантому (контур в тонких ли-
— Вызов справки — позволяет получить справку по выполнению текущей команды.
— Запомнить состояние .
1.3.6. Панель инструментов «Геометрия»
Каждая кнопка панели инструментов Геометрия имеет свое назначение и расширение. Расширенные команды позволяют получать изображения примитивов различными способами (с использованием различных опций). Назначение кнопок панели инструментов Геометрия .
— Точка — строит произвольно расположенную точку при задании ее по-
— Вспомогательная прямая — строит произвольно расположенную пря-
— Отрезок — строит произвольно расположенный отрезок.
— Окружность — строит произвольную окружность. Необходимо указать центр окружности, затем точку, лежащую на окружности.
— Дуга — строит одну или несколько произвольных дуг. Необходимо ука-
зать центральную, а затем начальную и конечную точки дуги.
— Эллипс — строит произвольный эллипс. Нужно указать центральную точку эллипса и конечную точку первой полуоси, а затем конечную точку второй полуоси эллипса.
— Непрерывный ввод объектов — строит последовательность отрезков,
дуг или сплайнов. При вводе конечная точка созданного объекта автоматически становится начальной точкой следующего объекта. Использовать эту команду удобно, например, при построении контура детали, состоящего из объектов раз-
— Кривая Безье — строит кривую Безье. Необходимо последовательно указать точки, через которые должна пройти кривая. Для фиксации созданной кривой Безье нажмите кнопку — Создать объект на Панели специального управ-
— Фаска – строит отрезок, соединяющий две пересекающиеся прямые.
— Скругление – строит скругление между двумя пересекающимися объек-
тами дугой окружности. На Панели свойств в поле Радиус нужно ввести значение радиуса скругления и указать два объекта, между которыми нужно построить скругление.
— Прямоугольник – строит произвольный прямоугольник.
— Собрать контур – позволяет сформировать контур, последовательно обходя пересекающиеся между собой геометрические объекты.
— Эквидистанта кривой – строит эквидистанту какого-либо геометриче-
ского объекта (параллельная кривая, проведённая на расстоянии к объекту).
— Штриховка – выполняет штриховку замкнутого контура.
1.3.7 Расширенные команды панели инструментов «Геометрия»
Для вызова расширенной панели инструментов, как уже упоминалось ранее, необходимо удержать левую клавишу мыши нажатой на нужной кнопке. Через некоторое время появится расширенная панель инструментов с кнопками, указывающими возможные варианты работы.
– расширенные команды кнопки Отрезок ;
– расширенные команды кнопки Вспомогательная прямая ;
– расширенные команды кнопки Окружность ;
– расширенные команды кнопки Дуга ;
– расширенные команды кнопки Эллипс ;
– расширенные команды построения кнопки Многоуголь-
Возможное использование некоторых расширенных команд кнопки Отрезок панели инструментов Геометрия показаны ниже:
– расширенные команды построения отрезка:
1) параллельный отрезок .
Построения на чертеже:
а) указать графическим курсором прямую (точка р1 ), которой должна быть параллельна искомая прямая;
б) задать численное значение расстояния между параллельными прямыми в панели свойств окна « Расстояние »;
в) указать графическим курсором две точки p2 и p3 , принадлежащим вспомогательным прямым, ограничивающим длину параллельного отрезка (рис. 1.9).
2) перпендикулярный отрезок :
а) указать графическим курсором прямую (точка р1 ), которой должна быть перпендикулярна другая прямая;
б) указать графическим курсором последовательно две точки p2 и p3 (рис. 1.10).
Рисунок 1.9 — Построение отрезка,
параллельного заданной прямой
Рисунок 1.10 — Построение отрезка,
перпендикулярного заданной прямой
3) касательный отрезок через внешнюю точку :
а) указать графическим курсором кривую (точка р1 ), к которой должна быть проведена касательная прямая;
б) указать графическим курсором точку p2 , через которую проходит касательная прямая (рис. 1.11).
Рисунок 1.11 — Построение отрезка, касательного к окружности
1.4 Последовательность выполнения рабочего чертежа «Построение видов»
1.4.1 Создание документов
Для того чтобы создать новый документ, необходимо:
1) из выпадающего меню пункта Файл выбрать команду Создать ;
2) в появившемся диалоговом окне (рис. 1.5) щелкнуть мышью по пиктограмме документа – Чертеж , который нужно создать.
1.4.2 Задание имени чертежа
После создания документа Чертеж появится рабочее поле с изображением формата А4 и наименованием чертежа — « Чертеж без имени ». Сохраните этот документ, присвоив ему имя — « Построение видов » . Для этого необходимо:
1) выбрать пункт Файл → Сохранить как… ;
2) указать в появившемся окне папку, где будет сохранен данный документ (на-
пример, Мои документы );
3) в поле Имя ввести « Построение видов »;
4) в появившемся окне Информация о документе на вкладке Общие сведения введите свою фамилию, имя и отчество и, если необходимо, комментарии к документу в окне с соответствующим названием.
1.4.3 Настройка формата чертежа
При создании чертежа может потребоваться изменить формат листа, шрифт и внешний вид отдельных элементов. Для этого необходимо получить доступ к настройкам формата. Для этого:
1) на рабочем поле чертежа щелкните правой кнопкой мыши и из появившегося меню (рис. 1.12)
выберите пункт Параметры текущего чертежа ;
Рисунок 1.12 — Диалоговое окно Параметры
2) в появившемся диалоговом окне « Параметры » выбрать строку Параметры листа , а затем строку Формат ( рис. 1.13);
3) щелкнуть левой кнопкой мыши по строке Формат ; появится диалоговое окно, в котором необходимо указать требуемый формат листа. Закончив выбор формата и его ориентацию на рабочем поле, необходимо щелкнуть на кнопке ОК .
Рисунок 1.13 — Диалоговое окно Параметры
1.4.4 Масштабирование изображения

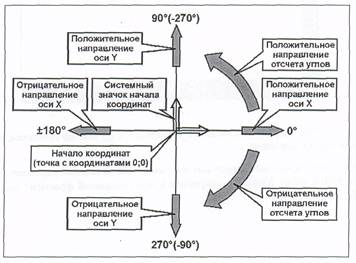

На рабочем поле начало отсчета координат ведется от левого нижнего угла чертежа. На панели Вид указан масштаб изображения черте-
— Текущий масштаб . Для
изменения масштаба изображения нужно указателем включить кнопку расширения и выбрать
необходимый масштаб (рис. 1.14).
Рисунок 1.14 — Команда текущий
масштаб и её расширение
При необходимости увеличения
уменьшения формата чертежа при работе с изображениями прокрутить колесо мыши. Если формат чертежа неудачно расположен на рабочем поле экрана, мож-
но курсором перемещать его, щелкая по кнопке
полосы прокрутки до
тех пор, пока чертеж не займет нужное вам расположение. Можно воспользовать-
ся также кнопкой
– Сдвинуть на панели Вид .
Для увеличения масштаба изображения в окне построений можно воспользоваться инструментом Увеличить масштаб рамкой , расположенный на панели инструментов Вид . При использовании этой команды нужно графическим курсоромуказать область экрана, изображение в которой необходимо увеличить.
Для этого необходимо:

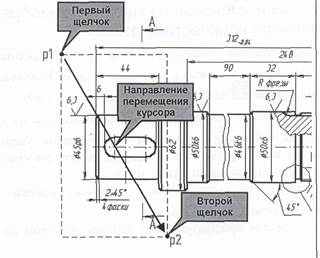

1) указать щелчком мыши левый верхний угол ограничивающего прямоуголь-
2) указать правый нижний угол прямоугольника. После этого выделенная область будет увеличена.
1.4.5 Выбор типов линий построения изображений
При построении геометрических объектов возможно использование различных типов линий, установленных ГОСТ 2.303-68. Для этого используют расширение кнопки Стиль , расположенной на Панели свойств при включении соответствующей кнопки инструментальной панели Геометрия ( рис. 1.15).
Рисунок 1.15 — Выбор типов линий
1.4.6 Компоновка изображений основных видов детали
В инженерной практике при выполнении чертежей начинают построения с компоновки чертежа, определения количества и расположения основных видов. Под компоновкой понимается такое расположение изображений на чертеже, при
Как переместить картинку в Ворде
В любом документе, пусть то будет учебная статья, реферат, курсовая или дипломная работа, всегда без исключения присутствуют картинки. Когда появляется необходимость переместить картинку в другое место, статья теряет прежний корректный вид. Чтобы такого не случалось, давайте разберемся как правильно и свободно перемещать изображения в Ворде.
Работа с рисунком с помощью значка в 2013 и 2016
Если рисунок не перемещается по документу простым способом нажатия по нему, удерживания и перемещения по документу, или портит своим расположением структуру текста, то выберите должную версию Ворда ниже и повторите шаги.
Перемещение фото
В Ворде 2016 и 2013 работая с изображением, появляется специальный символ, нажав на который можно быстро и свободно перемещать картинку. Для этого нужно:
- Нажать по изображению, тем самым его выделив;
- Кликнуть по значку «Параметры разметки» в верхнем правом углу от изображения;
- Выбрать подходящий вариант обтекания в подразделе «Обтекание текстом»;
- Для свободного перемещения лучше всего выбрать «Перед текстом»;
- Рядом с рисунком появится значок «якоря». Наличие якоря будет указывать точное место расположения объекта в момент перемещения;
- Теперь рисунок свободно передвигается по тексту.
Закрепление и привязка рисунка
Чтобы закрепить картинку нужно кликнуть по правой кнопке мыши и выбрать «Обтекание текстом», далее «Зафиксировать положение на странице». При дальнейших манипуляциях с текстом картинка не сдвинется. Рядом с ней появится знак якоря, что означает не сдвигаемый объект.
На примере было установлено обтекание «Перед текстом». Если начать печатать текст над картинкой, то при увеличении объема он будет сдвигаться за картинку.
Внимание. Если сделать привязку к объекту, то изображение будет сдвигаться вместе с текстом, даже если к картинке применено «Зафиксировать положение на странице».
Нужно снять привязку. Нажав по картинке, перейдите во вкладку «Формат» — «Обтекание текстом» — «Дополнительные параметры разметки».
Далее в окне «Разметка» переключившись на раздел «Положение» снимите галочки в подпункте «Параметры».
Чтобы привязать к тексту рисунок наоборот поставьте галочки напротив «Перемещать вместе с текстом» и «Установить привязку».
Перемещение с помощью вспомогательного окна и вкладки «Формат»
Бывают моменты, когда при нажатии по рисунку не появляется специальный символ «Параметры разметки» как в Ворде2016. В таком случае, воспользуйтесь методом первым или вторым.
Перемещение рисунка в Ворде 2007-2016
Есть три метода сдвинуть фото в документе, для этого надо:
Метод 1. Вспомогательное меню
Нажать по фото правой клавишей мыши. Во вспомогательном окне указать «Обтекание текстом» и поставьте необходимый вид обтекания, к примеру, «Перед текстом»;
Теперь передвигать картинку можно без влияния на текст.
Метод 2. Вкладка «Формат»
Также можно использовать вкладку «Формат». Сделайте следующие шаги:
Кликните по картинке и перейдите на основную панель в окно «Работа с рисунками». Выберите «Обтекание текстом» и нужный вариант обтекания в списке. Удерживая рисунок мышью, переместите фото в нужное место в тексте.
Закрепление и привязка картинок к тексту в Ворде 2010 и 2007
Если надо закрепить картинку надо нажать по ней правой кнопкой мыши перейти в «Обтекание текстом» и указать обтекание «Перед текстом».
Опять кликнуть по фото правой кнопкой мыши и выбрать «Размер и положение» для Ворд 2010. Откроется окно «Разметка». Надо перейти во вкладку «Положение» и поставить галочку возле «Установить привязку». Сохраните изменения, нажав по кнопке «Ок».
Примечание. В Ворде 2007 нужно открыть «Обтекание текста» — «Дополнительные параметры» и в окне «Положение» поставить «Привязку».
Теперь двигая текст, картинка не будет сдвигаться с места.
Если нужно чтобы изображение сдвигалось вместе с текстом, укажите «Перемещать вместе с текстом».
Сдвиг изображения с помощью клавиш
При желании перемещать картинку строго горизонтально или вертикально можно удерживая клавишу «Shift».
Для маленьких сдвигов фотографии по статье надо удерживать клавишу «Ctrl» и управлять кнопками вверх, вниз, влево и вправо.
Какая команда позволяет сдвинуть изображение в активном
• Увеличить масштаб рамкой
позволяет изменить масштаб отображения вактивном
Рис 1.6
• Увеличить масштаб
позволяет увеличить масштаб отображения в активномокне в определенное количество раз. Значение коэффициента масштабирования в графических и текстовых документах постоянно и равно 1,2;
• Уменьшить масштаб
позволяет уменьшить масштаб отображения в активном окне в определенное количество раз. Значение коэффициента масштабирования в графических и текстовых документах постоянно и равно 1,2. Команды увеличения и уменьшения масштаба имеют свои клавиатурные аналоги. Кнопке Увеличить масштаб соответствует клавиша <+>на цифровой клавиатуре, а кнопкеУменьшить масштаб клавиша <->.
• Текущий масштаб
показывает в текстовом поле справа текущий масштаб отображения в активном окне. Можно также указать в этом текстовом поле нужный масштаб представления объекта;
• Сдвинуть
позволяет сдвинуть изображение в активном окне. После щелчка по кнопке Сдвинуть форма указателя изменится. Он превратится в четырехстороннюю стрелку. Нажмите левую кнопку мыши и, удерживая ее, перемещайте указатель. Вслед за ним будет перемещаться изображение;
• Приблизить/отдалить
изображение позволяет плавно менять масштаб, приближая или отдаляя изображение. Нажмите левую кнопку мыши и перемещайте указатель в вертикальном направлении. При движении вверх изображение будет плавно увеличиваться, в обратном направлении — уменьшаться. Центром панорамирования является центральная точка экрана. Чтобы центр панорамирования находился в точке, в которой была нажата левая кнопка мыши, удерживайте нажатой клавишу Shift;
• Обновить изображение
позволяет обновить изображение в активном окне. При обновлении масштаб отображения документа в окне не изменяется;
• Показатъ все
изменяет масштаб отображения в активном окне таким образом, чтобы в нем был виден полностью весь документ;
• Другие кнопки
вызывает всплывающее меню с одним пунктом Настройка интерфейса, щелчок мышью по которому вызывает диалоговое окно Настройка интерфейса.
Рис.1.7
Тестовое задание по ИТвПД. Тестовое задание по итвпд сварочное производство
Единственный в мире Музей Смайликов
Самая яркая достопримечательность Крыма
Скачать 0.51 Mb.
- Alt +1 и вести значение первой точки
- Таb
- Enter
- Shift+1
- F5
- F8
- Ctrl+Enter
- Ctrl+Alt
- Нажать клавишу
- Нажать кнопку «Прервать команду» на панели специального управления
- Нажать Таb
- Выбрать команду Удалить / Вспомогательные кривые и точки
- Выбрать команду Редактировать
- Нажать клавишу
- Нажать клавишу Esc
- Операции /Сдвиг/Указанием
- Операции /Сдвиг/По углу и расстоянию
- Операции /Разрушить
- *.m3d
- *. Bmp
- *. Jpg
- *.frw
- *.cdw
- Увеличить масштаб (изображения) рамкой
- Приблизить/отдалить изображение
- Сдвинуть изображение
- Увеличить рамкой
- Обновить изображение
- Сдвинуть
- Прямое направление
- Обратное направление
- Два направления
- Средняя плоскость
- До вершины
- Текстовый редактор представляет собой программный продукт, входящий в состав:
- Системного программного обеспечения
- Систем программирования
- Операционной системы
- Прикладного программного обеспечения
- Сохранение документа в папке
- Вставку таблицы
- Вставку рисунка
- Выбор параметров абзаца и шрифта
- Вставку объектов из буфера обмена
- Сохранение документа в папке
- Вставку таблицы в документ
- Выбор параметров абзаца и шрифта
- Рисунок
- Рамку
- Колонтитулы
- Таблицу
- Microsoft Excel
- Microsoft Equation
- Microsoft Graph
- Microsoft Access
- Прикладная программа, предназначенная для обработки структурированных в виде таблицы данных
- Прикладная программа для обработки кодовых таблиц
- Устройство персонального компьютера, управляющее его ресурсами в процессе обработки данных в табличной форме
- Системная программа, управляющая ресурсами персонального компьютера при обработке таблиц
- A1:B2
- A1:B4
- A1:C2
- A2:C4
- A3B8+12
- =A3*B8+12
- A1=A3*B8+12
- A3*B8+12
- Непонятна формула
- Неверна ссылка
- Ссылка циклическая
- Размер ячейки мал
- 50
- 25
- 75
- 150
- В какой последовательности расположатся записи в базе данных после сортировки по возрастанию в поле Память
- 1,2,3,4
- 4,3,2,1
- 2,3,4,1
- 4,1,2,3
- Автоматически нумеруются
- Именуются по правилам, специфичным для каждой конкретной СУБД
- Именуются пользователем произвольно с определенными ограничениями
- Нумеруются по правилам, специфичным для каждой конкретной СУБД
- Нажать кнопку
- Удалить эти символы
- Переключиться в обычный режим просмотра документа
- Все вышеперечисленные ответы верны
- В строке состояния
- На панели Стандартная
- На панели Форматирование
- Выполнив команды Файл, Параметры страницы…
- =B4+C3
- =B3+C3
- =D4+C3
