Терминалы сбора данных (ТСД) используются для считывания штрих-кодов и оптимизации труда при работе с большими объемами товаров.
Работа с терминалом делится на три стадии:

Загрузка существующих в базе данных штрихкодов в терминал
Сбор данных, сканирование товаров, если отсканирован товар, штрихкод которого загружен в ТСД, то терминал издаст один писк, если штрихкод по каким-то причинам не загружен в терминал, то вы услышите три писка, отложите товар и перед выгрузкой собранных данных внесите этот штрихкод в карточку товара
Выгрузка собранных данных из терминала в какой-либо документ в Трицепсе

В этой инструкции описаны подключение и настройка ТСД CipherLab 8001 и CipherLab 8000.

В России работают два дистрибьютора и производителя прошивки:

ScanCity
ScanCode

Трицепс поддерживает обе прошивки и определяет их автоматически.

Итак, вы купили ТСД CipherLab 8001, распаковали его, подключили подставку к сети и к порту USB компьютера.

Вам необходимо сделать:

Скачать и установить драйвер-эмулятор COM порта Silicon Labaratories CP210x

Это позволит системе Windows «видеть» подставку и терминал и уже по стандартным протоколам передавать информацию в программы, в том числе и в Трицепс.

Скачать драйвер можно с нашего FTP по ссылке: Драйвер

Скачать и установить приложение производителя прошивки

Для ScanCity файлы можно скачать с нашего FTP по ссылке: Приложение.
Устанавливать необходимо как минимум OLE-компоненту и Генератор приложений 8000.

Для ScanCode необходимо скачать файлы с сайта //www.scancode.ru/files/
Устанавливать обязательно необходимо и OLE-компоненту (у ScanCode идет в файле с обработкой 1С) и Генератор приложений 8000.

Настраиваем драйвер-эмулятор COM-порта

Откройте Диспетчер Устройств вашего компьютера, в раздел Порты (COM и LPT), COM-порт Silicon Labs. В его названии будет указан номер COM-порта.

Например: «Silicon Labs CP210x USB to UART Brige (COM3)» — означает что эмулятор COM-порта имеет номер 3. Номер COM-порта пригодится нам чуть позже, в настройке Трицепса и при настройке самого терминала.

В настройки устройства переходим на вкладку Параметры порта, выбираем скорость Бит в секунду: 115200.

Остальные настройки остаются без изменения.

Настраиваем техническую часть ТСД

Эти настройки указывают параметры уже подготовленного СОМ-порта.

Берем в руки ТСД, включаем его
Попадаем в главное меню
Выбираем пункт 3 — Утилиты
Заходим в Установки
Интерфейс выгрузки = ИК подставка
Интерфейс загрузки = ИК подставка
Скорость обмена = 115200 б/с

Настраиваем логику работы ТСД, загружаем файл задачи

Файл задачи описывает как именно вы будете работать с ТСД, форматы считываемых кодов, поведение при считывании кода, которого еще нет в вашей базе данных и другие настройки бизнес-логики. Подготовленные нами задачи содержат два алгоритма: поштучное сканирование и сканирование с указанием количества после ввода штрихкода.

Скачайте файл задачи, соответствующий прошивке вашего ТСД, запустите приложение-конфигуратор, выберите из меню Загрузить задачу и укажите скачанный файл.

Теперь ТСД настроен. Можно для проверки считать несколько штрих-кодов товаров.

Настраиваем Трицепс

Запускаем Трицепс. Переходим в Настройки — Параметры — Штрих-сканер.

Тип сканера: Cipher
Подключить — поставить галочку
Порт: COM3 (укажите номер порта, на который установился драйвер Silicon Lab в Диспетчере устройств!)

Теперь проверим работоспособность ТСД

В ТСД выйдите в главное меню (что бы на экране были видны пункты 1.Сбор данных 2.Выгрузка 3.Утилиты)
Создайте новую поставку
При активном окне поставки нажмите Ctrl+T, откроется диалог работы с ТСД
Если всё настроено верно — после открытия диалога Трицепс сам попытается связаться с ТСД. Если этого не случилось — нажмите на кнопку "Подключиться к терминалу"
При соединении ТСД должен издать звуковой сигнал
Считанные штрих-коды появятся в диалоге

Как работать с этими данными смотрите в видео-инструкции: Сверка склада с терминалом сбора данных.

ТСД для 1С: как подключить ТСД для работы в 1С, список совместимых моделей

Первым делом обеспечьте совместную работу аппарата и ПК. Для этого используйте USB_разъем RS-232 и кабель от производителя или miniUSB с «подставкой» для мобильного терминала, называемой «кредл». Также можно связать терминал через USB-модуль, предварительно создав эмуляцию COM-порта.

Найдите раздел «Администрирование» и вкладку «Подключаемое оборудование».

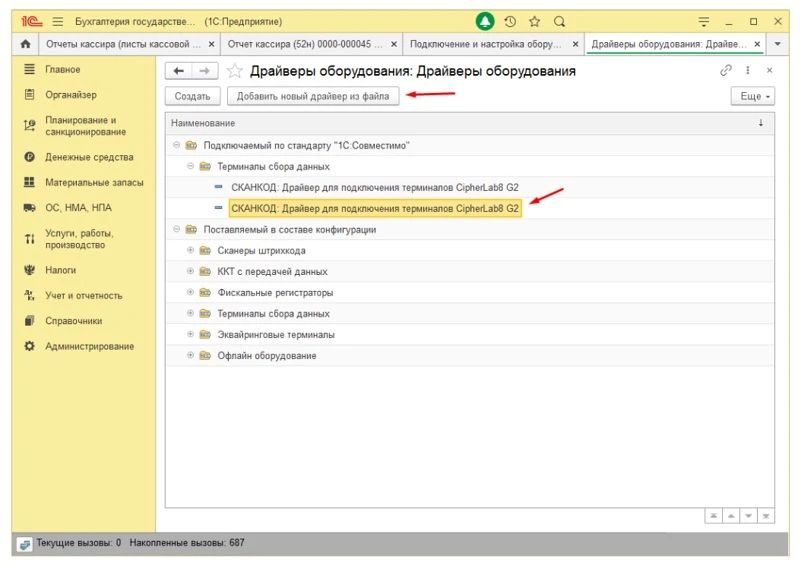

Перейдите в «Драйвер оборудования».
Кликните по кнопке «Добавить новый драйвер из файла», выберите утилиту и нажмите «Создать».

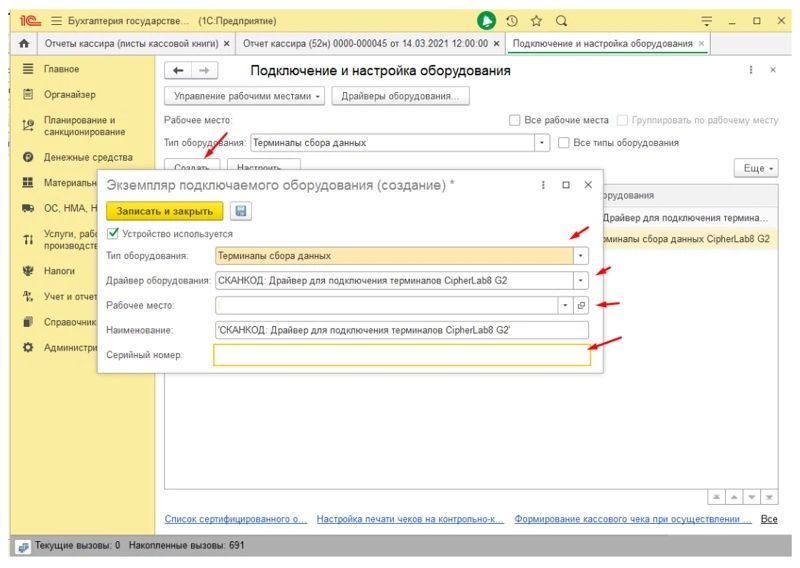

Появится окно для внесения характеристик. Заполните необходимые поля: тип оборудования, драйвер, наименование, введите серийный номер, указанный на наклейке корпуса.
После этого в настройках устройства нажмите на кнопку «Тест подключения» и дождитесь положительного ответа.

Готово. Но это только вы подключились к компьютеру.

Интеграция ТСД с 1С

При покупке терминала сбора данных в комплекте вы получите ПО «Генератор приложений». Он работает на устройствах под управлением Windows и Android и устанавливается на ПК. С его помощью можно создать собственные задачи по сбору и агрегации данных, передаче их в 1С, выгрузке данных в файл и загрузке данных в базу данных аппарата. Под задачей понимается файл, где описано, как терминал должен работать, как хранить информацию и отправлять ее на сервер.

Когда вы связали оборудование и ПК, запустите программу «Генератор приложений». На экране появится изображение терминала. Щелкните правой кнопкой мыши и выберите вариант «Новый».

Так вы создадите задачу.

Затем зайдите в настройки терминала сбора данных и заполните следующие параметры:

порт COM или USB
скорость обмена данными
тип связи
разделитель базы
разделитель документа
формат базы
формат документа
номер базы
номер документа.

Также если есть необходимость, отметьте флажок параметра «Выбирать источник загрузки данных».

Откуда брать сведения? В задаче находятся разделители базы, документа и номер базы. Чтобы получить номер документа, возьмите номер формы и уменьшите на единицу.

Ошибки подключения терминала сбора данных

Почему иногда не удается «подружить» аппарат и 1С? Наиболее распространенная причина заключается в физическом носителе. Зайдите в параметры подключения и поставьте галочку напротив подписи «Разрешить работу через USB» (или через com) в ActiveSync.

Если вы используете COM-порт, то он может быть бракованным. Возможно, он не подключен к материнской плате и вынесен за заднюю панель корпуса ПК. Проверьте все варианты устранения проблем. Не помогло? Тогда выполните «холодную перезагрузку» — сброс до заводских настроек. Кроме того, распространена ошибка обмена данными с 1С. Тогда причина в драйвере.

Виды драйверов терминала сбора данных и их возможности

Сканер данных без программного обеспечения выступает хранилищем штрихкодов. Вся «фишка» заключается именно в ПО и наборе функций.

Существует множество моделей оборудования. Часть из них поддерживается компанией 1С, часть сертифицируется разработчиками, а для третьей части приходится запрашивать драйвера у производителя.

Сами «дрова» бывают со стандартными и расширенными возможностями. В первом случае технология работы такова: сначала в терминал загружаются наименования, штрихкоды и характеристики товаров. Затем ответственное лицо сканирует штрихкоды, а данные выгружаются в нужный складской документ. Важно, что срок годности или номер партии указать не получится. Но этих возможностей достаточно для простой инвентаризации. Если функционала требуется больше, рекомендуется приобрести расширенный драйвер.

Если оборудование и драйвер получили сертификат «Совместим» от компании 1С, то работоспособность ТСД официально подтверждена. Рассмотрим несколько моделей, которые относятся к подтвержденным разработчиками.

Honeywell ScanPal EDA50 и Honeywell ScanPal EDA50K

Это гибриды, на которых установлена система Aindroid. Для них разработаны драйвера «Клеверенс: Терминалы сбора данных». Версия компоненты 1С: 3.3.46.22436.

Эргономичный корпус позволяет не уставать при длительной работе. Терминал долго не требует подзарядки, ведь емкость аккумулятора составляет 4000 мАч. А высокая функциональность устройства способствует снижению стоимости продукта при использовании корпоративными клиентами.

Терминалы сбора данных Honeywell ScanPal EDA50 и Honeywell ScanPal EDA50K пригодятся тем, кто организует выездную торговлю, занимается доставкой товаров и хочет контролировать остатки на складе.

Urovo DT30

Одно из главных преимуществ терминала – кнопочная клавиатура. Таким образом сотрудник может работать в перчатках и при этом не допускать ошибок при вводе информации. Также хотелось бы отметить высокую производительность аккумулятора Urovo DT30 – она выше предыдущей модели на 500 мАч. То есть не нуждается в зарядке две смены подряд.

Необходимо использовать драйвер РайтСкан:ТСД, управляемые мобильными приложениями 1С с компонентой «RS:Exchange», версия компоненты 1С: 2.68.

АТОЛ Smart.Lite

Применяется в широком ряде сфер бизнеса:

вокзалы и аэропорты
культурно-массовые мероприятия
оказание услуг работниками ЖКХ
курьерские фирмы.

Терминал сбора данных практически не убиваемый – выдерживает падение с полутораметровой высоты, пыленепроницаемость и защита от брызг (IP 64). Широкий экран облегчает работу с поиском позиций в номенклатуре или документов и вводом данных.

Для него устанавливается драйвер «Клеверенс: Терминалы сбора данных». Версия компоненты 1С: 3.3.46.22436.

Терминал АТОЛ Smart.Lite имеет русскоязычную раскладку и сканер 2D, то есть используется в алкомаркетах, табачных лавках или аптеках.

Благодаря терминалу сбора данных, вы сможете контролировать остатки, заводить приемки и автоматизировать бизнес-процессы компании. Для работы вам понадобится само устройство, драйвер и программа 1С. Правильно подключить и настроить ТСД помогут специалисты компании Денвик.

V8: терминал Cipherlab 8001 L

Ни у кого нет драйверов/софта/дистрибутивов/инструкции для этого терминала от скан сити, я не могу его подключить к 1с.

Задание вообще нужно такое: чтобы терминал считывал штрихкоды и количество.

Если зажать "7" и "9", то при включении раздается три писка и открывается меню program manager с тремя пунктами 1. download; 2. activate; 3. upload. Подозреваю, что он накосяченный где-то раньше был.

вторая проблема при любой попытке прошивки терминал мне пишет can’t configure ir device.

использую по CitySoftLite

Тогда качай программы из раздела Файлы.

Если терминал подключается по ЮСБ, качайте
№1. SiliconLab CP210x — USB308 драйвер v6.6.1 USB сканеров и USB подставок терминалов сбора данных (32&64Bit /XP/Server2003/Vista/Win7/Win8/Win8.1/Win10)

Для разработки прошивки (в терминах СайферЛаб это "задача") качайте файл
№3. Cipher 8000/8001 — Прошивка и Генератор Приложений (V2.41-NA17)

Обработка-драйвер ТО для подключения к типовым — файлы
№8. Cipher Компонента и Обработка (v 6.1.0.0) для 1С v8.1/8.2/8.3 — для работы со всеми ТСД CipherLab
№9. Драйвер 1С совместимый с БПО для платформы 1С 8.3 версия 1.0.0.6

Посмотри. Может тебе подойдут и
№21. Генератор Приложений (ГП) — руководство пользователя v2.04 (Рус.)

Кстати, редактор прошиво декларативный. Очень интересный инструмент.
Я для модели 8200 делал многодокументный учёт, когда кладовщик может ходить по складу и собирать сразу несколько заказов "документов", а потом каждый отдельный заказ загружать в 1С в разные документы.
А в розничных магазинах ТСД еще и для инвентаризации. Очень удобно, все довольны.

Забыл про инструкцию по работе с прошивками. она в виде скриншотов, но там ничего сложного.
