Как разобрать фотоаппарат Sony Cyber-Shot DSC-W120

Разбираем цифровой фотоаппарат Sony Cyber-Shot DSC-W120… какой милый розовый цвет!

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

Эта инструкция подойдет и к другим камерам Sony серии W, включая фотоаппарат W150, которым сделаны фото процесса разборки. Как правило, фотокамеры эксплуатируются весьма нещадно – их часто ударяют или роняют. К сожалению, разбитый фотоаппарат чаще всего приходится выбрасывать. Если удаётся найти запчасти, многие распространённые неполадки вроде заклинивания или загрязнения объектива несложно починить, приложив некоторые усилия. Итак, приступим!

1.

Прежде чем разбирать камеру, нужно вытащить аккумулятор и карту памяти.

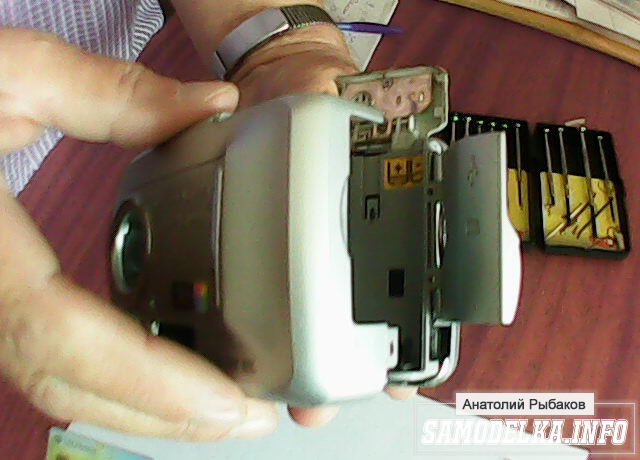

Переверните камеру и осторожно сдвиньте в сторону дверцу аккумуляторного отсека.

Дверца имеет пружинную фиксацию, и она откинется.
Когда дверца откроется, нажмите на специальный рычажок, и аккумулятор выдвинется.

После этого аккумулятор легко извлекается.
Если в камере установлена карта памяти, слегка надавите на карту, и она выдвинется из слота.
Вытащив аккумулятор и карту памяти, закройте дверцу аккумуляторного отсека, чтобы не повредить её во время разборки.

2.

Прежде чем разбирать корпус фотоаппарата, давайте рассмотрим, как разобрать зум-объектив. Именно эта деталь чаще всего повреждается, когда камеру роняют или ударяют. Попадание пыли и грязи в объектив также сказывается на качестве снимков.

Итак, сначала включите камеру, чтобы полностью выдвинуть объектив. Когда объектив выдвинется, извлеките аккумулятор описанным выше способом. Иначе камера задвинет объектив обратно.

Возьмитесь за внешний сегмент оправы объектива и покрутите туда-сюда. Рекомендую другой рукой придерживать внутренний сегмент во избежание излишнего давления на объектив.

Внешняя оправа закреплена тонкой полоской клейкой ленты, так что вы столкнётесь с некоторым сопротивлением.
Продолжайте осторожно крутить оправу туда-сюда, и внешняя оправа снимется. Вы увидите механизм затвора.

3.

Механизм затвора прикреплён к модулю объектива 4 выступами-защёлками. Эти выступы вставляются в модуль объектива в 4 местах, обведённых жёлтыми кружками на картинке.

Чтобы отсоединить затвор, осторожно приподнимите выступы специальной пластиковой лопаткой.
Как только вы отсоедините выступы, затвор снимется с объектива.

Сняв затвор, можно добраться до линзы объектива. Это отличная возможность очистить её от грязи и отпечатков пальцев. Если действовать очень осторожно, можно добраться и до внутренней линзы через отверстия по краям.

Три выступа имеют одинаковую форму (такую, как обозначено на картинке в красной рамочке). Четвёртый отличается по форме, но открепляется точно так же.

4.

Если в камере возникала неисправность (как показано здесь), связанная с неполным открытием или закрытием затвора, на этом этапе её можно устранить.

Зачастую для починки механизма затвора достаточно просто разобрать его и собрать заново. Если это не помогает, можно сполоснуть его дистиллированной водой, чтобы смыть загрязнения, вызывающие застревание затвора.

Затвор открывается и закрывается с помощью выступа, обозначенного зелёным кружком на картинке. Когда фотоаппарат собран, при выдвижении затвора происходит нажатие этого выступа.

Если вы разобрали объектив, соберите его в обратном порядке, затем вставьте на место аккумулятор, чтобы объектив задвинулся, прежде чем переходить к разборке корпуса камеры. Не забудьте снова вытащить аккумулятор перед дальнейшей разборкой!

5.

Теперь мы готовы приступить к разборке корпуса фотоаппарата. К счастью, фирма Sony любезно позаботилась, чтобы все винтики были хорошо видны и в пределах досягаемости.

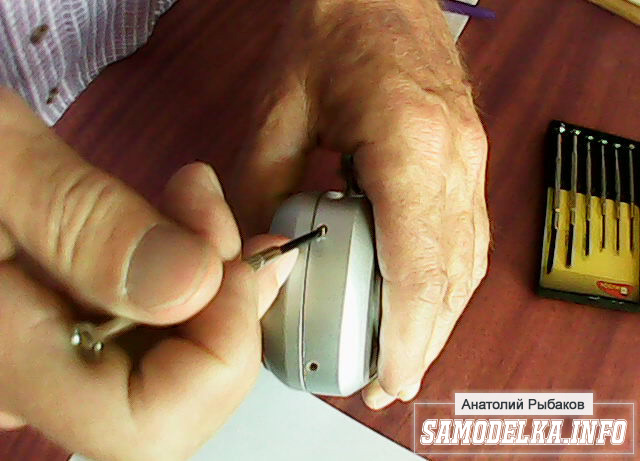

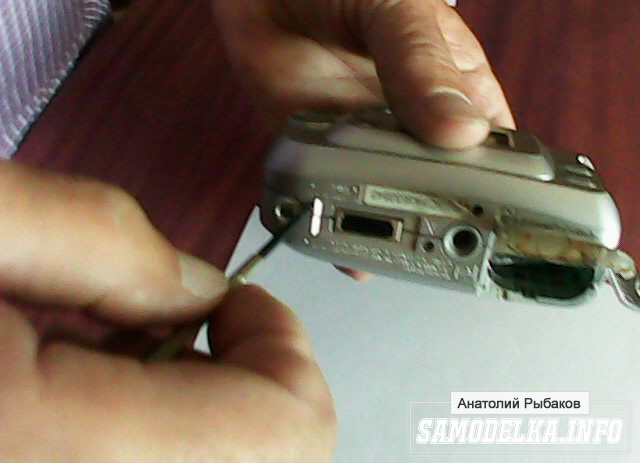

Выкрутите с помощью крестовой отвёртки 3 небольших одинаковых шурупа внизу камеры.

Выкрутите с помощью крестовой отвёртки 2 небольших одинаковых шурупа с правой стороны камеры.

Выкрутите с помощью крестовой отвёртки 2 небольших одинаковых шурупа с левой стороны камеры.

Все шурупы кроме одного в этой камере совершенно одинаковые, так что можно особо не следить, откуда именно вы их выкрутили.

6.

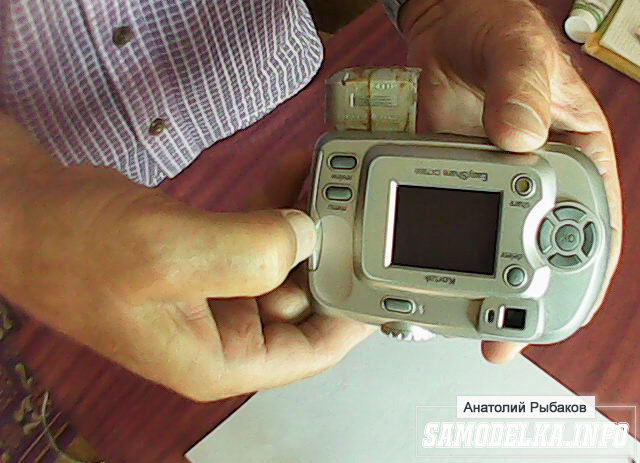

Выкрутив эти 7 шурупов, вы можете снять заднюю панель камеры.

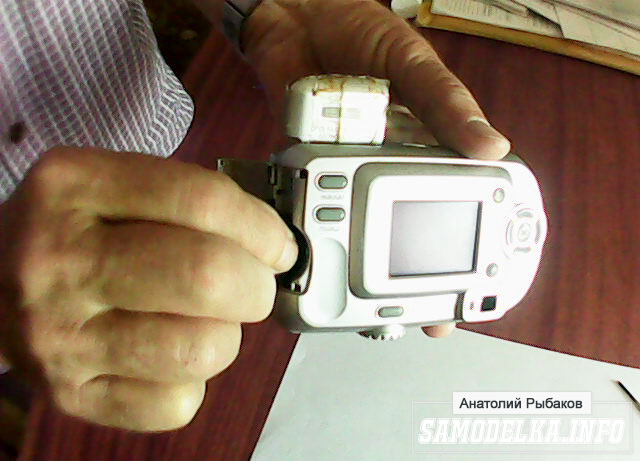

Осторожно покачайте заднюю панель, пока она не открепится.

Начиная снизу камеры, приподнимите заднюю панель и отогните вверх. Достигнув угла в 45 градусов, верхние защёлки панели открепятся, и она легко снимется.

Снимите заднюю панель камеры и отложите в сторону. Итак, вы добрались до ЖК-дисплея и системной платы.

7.

Далее мы снимем блестящие пластиковые панельки по бокам камеры.
Легче всего снимается панель возле объектива камеры. Она просто сдвигается к задней стороне камеры и снимается.

Панель с правой стороны тоже несложно снять. Слегка отогните панель к передней стороне камер, и она легко снимется.

Будьте осторожны! Вверху камеры идут розовые и голубые провода, припаянные к печатной плате. Они соединены с конденсатором для фотовспышки и даже при извлечённом аккумуляторе сохраняют приличный заряд. Не касайтесь этих проводов, иначе получите удар током!

8.

Итак, мы сняли боковые панели, теперь можно приступить к снятию лицевой панели.

Сначала нужно выкрутить с помощью крестовой отвёртки 2 небольших шурупа сбоку, со стороны камеры ближе к объективу. Эти шурупы идентичны тем, что мы уже выкрутили.

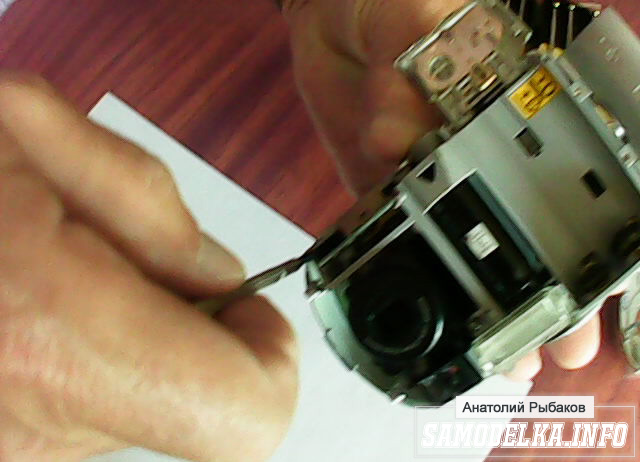

С помощью специальной пластмассовой лопатки или маленькой плоской отвёртки осторожно приподнимите металлический выступ с другой стороны камеры, чтобы открепить его от корпуса.

Немного сдвиньте вперёд лицевую панель, чтобы выступ снова не закрепился.

9.

Лицевая панель прикреплена к корпусу фотоаппарата несколькими выступами-защёлками, которые несложно открепить.

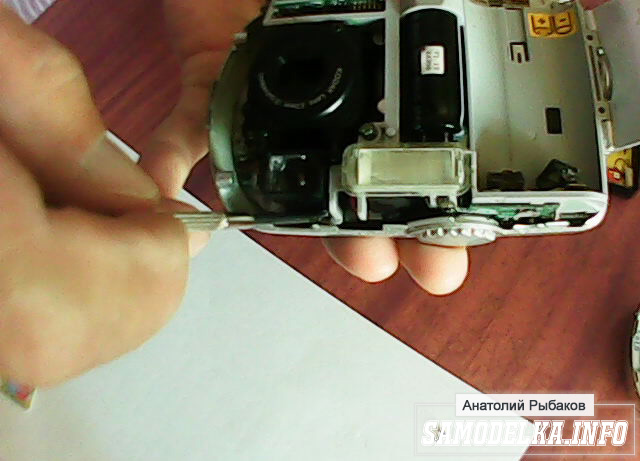

С помощью специальной пластмассовой лопатки или подобного инструмента открепите от корпуса защёлки панели по периметру камеры, начиная сверху. Защёлки должны открепляться практически без усилий.

Нижнюю часть камеры разобрать немного сложнее. Она держится на 3 защёлках сбоку, со стороны камеры ближе к объективу. Вставьте пластмассовый инструмент для вскрытия корпусов или специальную лопатку в щель между корпусом и панелью и осторожно двигайтесь по периметру, слегка поддевая и открепляя панель. Вам может понадобиться не одна попытка.

Как только вы отсоедините защёлки, лицевая панель легко снимется с корпуса камеры. Примерное расположение защёлок показано на картинке жёлтыми рамочками.

10.

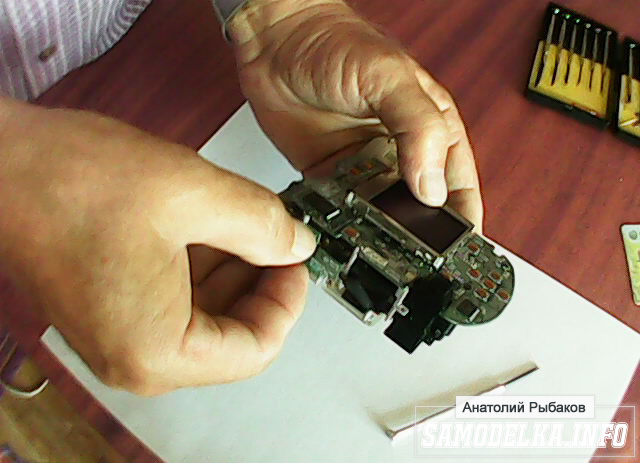

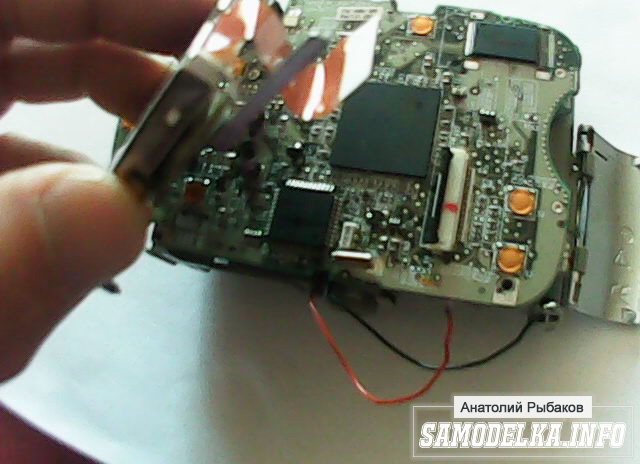

Итак, мы разобрали корпус, теперь можно перейти к разборке внутренних деталей камеры.

С помощью небольшой крестовой отвертки выкрутите маленький чёрный шуруп, расположенный справа возле переключателя режимов съёмки:

После этого можно повернуть вправо весь модуль ЖК-экрана и платы управления. Будьте осторожны! Он соединён с системной платой двумя шлейфами.

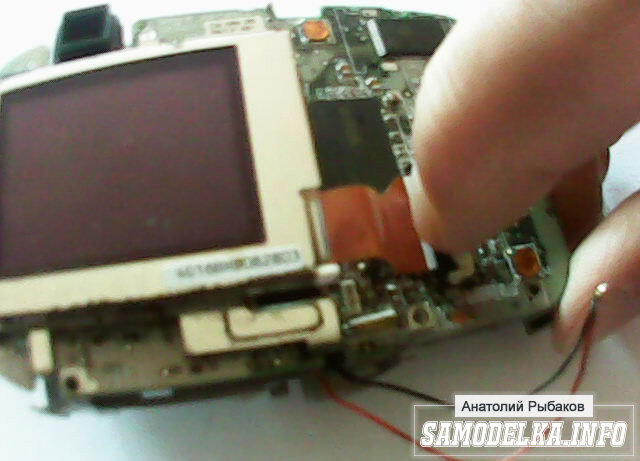

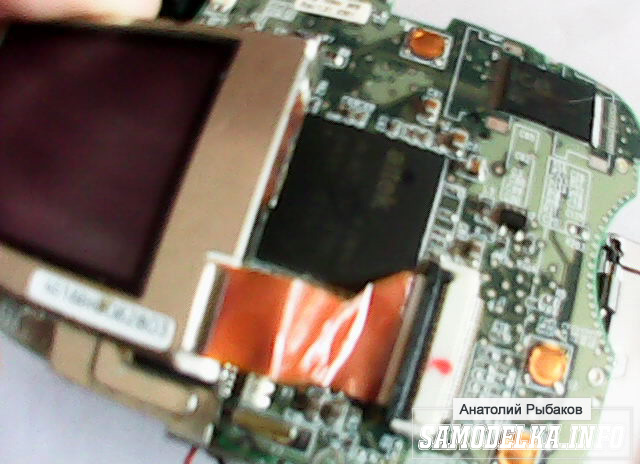

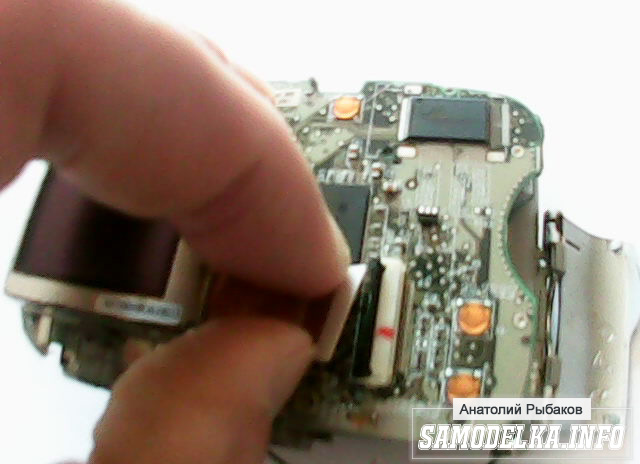

Осторожны приподнимите чёрные фиксаторы шлейфов пальцем или пластиковой лопаткой (обозначены зелёными рамочками на картинке). Затем отсоедините шлейфы от системной платы и снимите модуль ЖК-экрана и системной платы с корпуса камеры.

Фирменный порт ввода-вывода Sony соединён шлейфом с системной платой. При помощи специальной пластмассовой лопатки осторожно приподнимите чёрный фиксатор и отсоедините шлейф. Теперь можно снять порт ввода-вывода.

Если вам нужно заменить треснувшую ЖК-панель, это легко сделать на данном этапе разборки. Наряду с объективом, эта деталь камеры также чаще всего ломается.

11.

Помните опасный конденсатор для вспышки, контакта с которым вам (надеюсь) удалось избежать? Вот он, слева от модуля объектива. Постарайтесь его не задеть, т.к. под белым скотчем находятся контакты конденсатора.

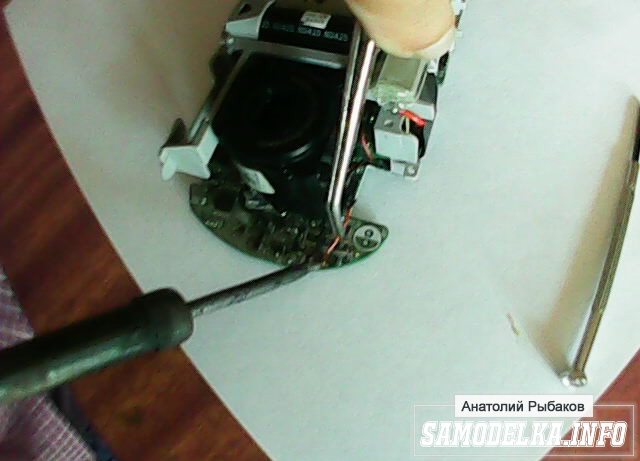

При помощи специальной пластмассовой лопатки осторожно приподнимите чёрную поролоновую ленту над контактами конденсатора.

Открепив розовый и голубой провода, осторожно вытащите конденсатор и отложите в сторону возле камеры. Он по-прежнему соединён с камерой, но по крайней мере не будет мешать.

12.

Пальцем или пластмассовой лопаткой осторожно приподнимите чёрные фиксаторы двух шлейфов, соединяющих модуль объектива с системной платой.

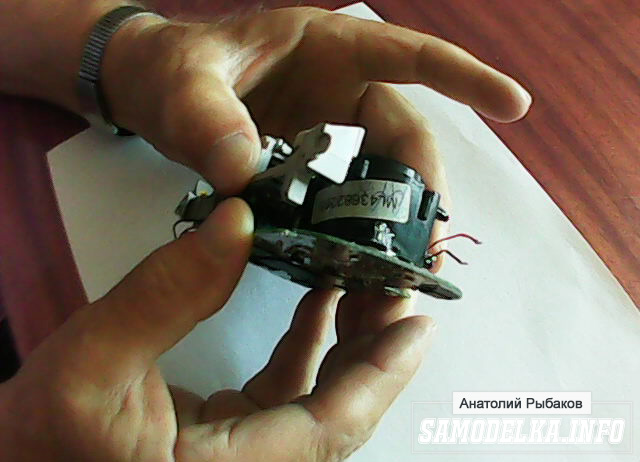

На этом этапе модуль объектива держится на месте исключительно за счёт этих шлейфов. Отсоединив шлейфы, можно легко снять весь модуль объектива с корпуса фотоаппарата.

Модуль объектива представляет собой неразборный элемент, и я не рекомендую его вскрывать, если только у вас не стерильной лаборатории или камера вам больше не нужна. Внутренние детали миниатюрные и очень чувствительные к воздействию пыли. При повреждении их лучше заменить.

Чтобы добраться до ПЗС-матрицы, выкрутите 2 небольших шурупа, обозначенных зелёными кружками, с помощью крестовой отвёртки. Тёмные пятна на фотографиях нередко возникают из-за пыли на матрице. Эти проблемы зачастую можно решить путём чистки матрицы. Но опять-таки это нужно делать в стерильных лабораторных условиях.

13.

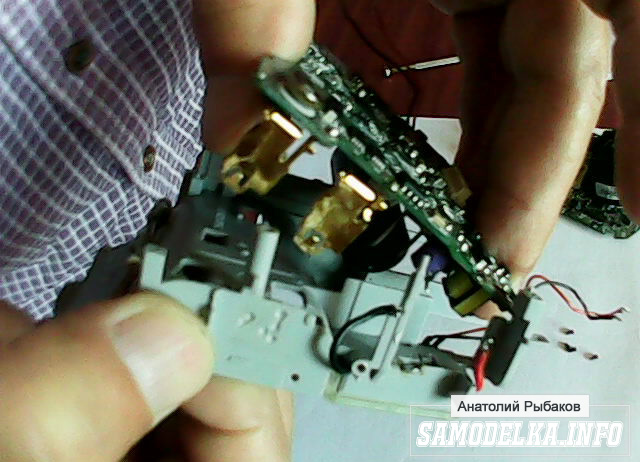

На этом этапе камера уже почти разобрана. Далее нам осталось снять верхнюю панель и соответствующую электронику. В корпусе остались только аккумуляторный отсек и системная плата.

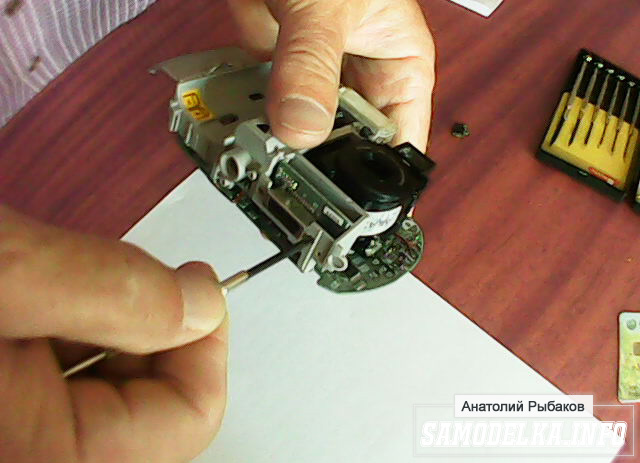

Переверните камеру лицом вниз и выкрутите с помощью крестовой отвёртки небольшой шуруп, обведённый красным кружком на картинке.

Переверните камеру лицевой стороной вверх. Пальцем или пластмассовой лопаткой осторожно открепите защёлку в левом верхнем углу.

Будьте осторожны, снимая верхний модуль. Он всё ещё соединён с корпусом шлейфом. При помощи специальной пластмассовой лопатки осторожно приподнимите чёрный фиксатор и отсоедините шлейф.

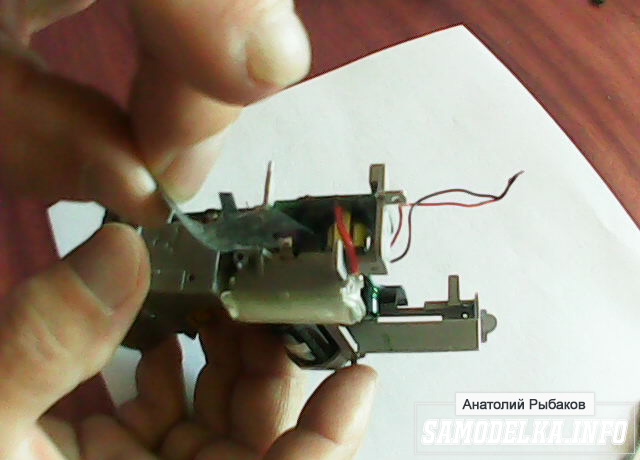

Теперь можно снять верхний модуль. Он состоит из лампы-вспышки, кнопок включения и спуска затвора. А также к нему присоединён конденсатор для вспышки, так что обращайтесь с этим модулем осторожно!

14.

Готово! Мы разобрали фотокамеру на основные компоненты. Если задуматься, сколько стоит ремонт в сервисе, разборка камеры и замена деталей покажется не такой уж и сложной.

Некоторые наблюдения и выводы:

• Фотоаппарат держится на небольшом количестве шурупов. Похоже, по большой части детали просто держатся за счёт плотного сцепления.
• Учитывая сложность функций камеры, внутри не так уж много деталей. Большинство крупных деталей предназначены для взаимодействия с пользователем.
• Приятный сюрприз: до разборки у камеры были проблемы с выдвижением объектива. После сборки, юстировки и чистки камера заработала нормально. Надо же!

Рекомендую еще интересное:

Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂

Как отремонтировать цифровой фотоаппарат своими руками. Схемы фотоаппаратов и разборка

Наиболее частыми причинами поломок цифровых фотоаппаратов являются: попадание внутрь влаги или песка, механические повреждения, выход из строя программного обеспечения. В любом из вышеуказанных случаях следует обращаться в сервисный центр, а не пытаться самому произвести ремонт фотоаппарата . Попытка самостоятельного устранения неисправности, впоследствии может увеличить стоимость ремонта фотоаппарата , т.к неквалифицированное вмешательство часто приводит к дополнительным затратам. Чтобы определить точную поломку фотоаппарата потребуется не только время, но и профессиональные навыки мастера по ремонту фотокамер. После проведения диагностики, профессиональный мастер будет точно знать, что именно сломалось, почему это случилось. Ну а сейчас мы расскажем об основных поломках фотоаппаратов.

Основные виды поломок фотоаппаратов

Попадание влаги на фотоаппарат

Много ремонтов происходит из-за такой неполадки как попадание влаги внутрь фотоаппарата. Если случилась такая неприятность, и вы случайно уронили фотокамеру в воду или намочили ее, то нужно сразу же вынуть аккумуляторы питания и отнести ее в сервисный центр. Попадание влаги внутрь грозит окислению практически всех деталей, а если же она побывала еще и в морской воде, то соль может разъесть мелкие соединения или другие механические повреждения, вследствие которых почти всегда выходит из строя механизм объектива. В большинстве случаев объектив можно отремонтировать без дорогостоящей замены.

Неисправности с картой памяти в фотоаппарате

Самая распространенная неисправность, при которой он может не включаться, заключается в карте памяти. Точнее не в самой карте, а гнезде фотоаппарата, в которое она вставляется. Следите за тем, как Вы вставляете и извлекаете Ваш flash-носитель. Не стоит применять силу – возможно, Вы просто неправильно вставляете карту памяти.

Фотоаппарат не включается или не реагирует на кнопки управления, долго
виснет

Возникают неполадки с управлением функциями фотоаппарата. Зачастую фотоаппарат просто не включается, или не реагирует на кнопки управления. Причиной возникновения таких неполадок, может быть дефектная плата управления. В некоторых случаях возможен ремонт, но гораздо чаще приходится делать замену платы.

В фотоаппарате не работает функция Zoom

Наблюдается плохая фокусировка. Проблема была связана с попаданием внутрь фотоаппарата влаги из-за которой некоторые элементы объектива пришли в негодность. Потребовалась замена этих элементов. Тоже самое можно сказать и о проблеме с «размытыми» изображениями. Наиболее вероятно, что причиной отсутствия фокуса стала неверно выставленная опция в режиме самого фотоаппарата. В зимнее время при съемке на улице возможно покрытие линз влагой. Появление конденсата – это обычное явление. Выключите фотоаппарат и оставьте его на пару часов в теплом месте.

Повреждения дисплея

Понять, что экран вышел со строя можно по таким признакам: не горит, трещины, дисплей потек, при включении никак не реагирует, показывает слишком темное изображение, или его вообще нет. Восстановить экран невозможно, в большинстве случаев необходима замена дисплея.

Повреждение матрицы цифровых фотоаппаратов — частый случай требующий ремонта фотоаппарата

Внутренние повреждения фотоаппаратов возникают, в большинстве случаев, в результате неправильной эксплуатации, будь то попадание влаги или пыли, удары или результат действия прямых солнечных лучей . В наибольшей степени при этом страдает матрица цифрового фотоаппарата или видеокамеры и нуждается в ремонте.
Основными признаками выхода из строя ПЗС-матрицы являются неровные полосы и смазанное изображение — если такое проявилось — несите фотоаппарат в ремонт. Случается также, что в режиме съемки изображение полностью отсутствует, хотя, ранее снятые кадры, просматриваются нормально. Во всех этих случаях необходим квалифицированный и качественный ремонт с заменой или восстановлением поврежденной матрицы. Ввиду сложного строения и принципа действия, не стоит поручать ремонт фотоаппарата или видеокамеры дилетантам в работе с электроникой.

Фотоаппарат не включается

В таком случае причин может быть очень много: проблема питания, с контролером, платой, акб, шлейфы и т.д. С такой поломкой нужно провести диагностику и после можно понять причину неисправности.

Не работает вспышка

Нужно учитывать, что в подавляющем числе моделей технический износ лампы наступает после 2-3 тысяч вспыхиваний. Выход: замена лампы или блока вспышки.
Практически все современные фотоаппараты оснащены встроенной вспышкой, способной подсветить передний план. Неисправности фотовспышки относятся к разряду наиболее распространенных проблем с фото- и видеотехникой, при этом не вызывая особых трудностей в процессе ремонта.

При ночной съемке снимки расплываются

При съемке в ночное время суток либо в темном месте автоматика фотокамеры устанавливает длинную выдержку. В таком случае для четкого снимка необходима жесткая фиксация фотокамеры, (пользуйтесь штативом) из-за вибрации рук снимок выходит смазанным. Можно включить принудительную вспышку (если есть то стабилизатор) либо установить фотоаппарат любую другую устойчивую поверхность.
Часто в цифровых фотоаппаратах ломается выдвижной механизм объектива. Эта проблема очень часто появляется после поездки на море. Для выдвижного механизма достаточно нескольких крупинок песка, что его заклинило. Объектив начинает плохо выезжать, может появиться посторонний хруст, может выехать и заклинить. Поможет только чистка этого механизма и с этим не стоит затягивать во избежания более тяжелых последствий.

Ремонт внешних повреждений корпуса фотоаппарата

В результате физического воздействия, включающего в себя случайные падения,
удары о твердую поверхность; вред, наносимый детьми и животными, а также целый перечень других невероятных историй, на видимой поверхности фотоаппарата или видеокамеры появляются царапины и потертости. Пластмассовый корпус любительского фотоаппарата может даже треснуть. Проблемы с внешними повреждениями корпуса устройства не относятся к разряду неразрешимых, если не пострадали внутренние компоненты цифрового фотоаппарата или видеокамеры.

Неработающий микрофон

В большинстве фотоаппаратов разных моделей, производителей и ценовой категории, сегодня имеется встроенный микрофон, который, как и прочие электронные и механические элементы фотоаппарата, имеет свойство ломаться. Для предотвращения подобной неисправности, достаточно заменить неисправный элемент (произвести ремонт микрофона фотоаппарата), в нашем случае это микрофон фотоаппарата, и наслаждаться счастливыми минутами жизни.

Перегрев на солнце также может привести к необходимости ремонта цифрового фотоаппарата

Нарушение теплового режима эксплуатации может серьезно отразиться на работоспособности Вашего цифрового фотоаппарата. Внутренние элементы фотоаппарата перегреваются, а при очень высоких температурах даже плавятся, поэтому ремонта из-за перегрева не избежать. Так, в результате небрежного обращения с фотоаппаратом (забыли на пляже, оставили под действием прямых солнечных лучей), Вы получаете абсолютно неработающий фотоаппарат, требующий серьезного ремонта, профессионального оборудования и квалифицированного специалиста. Помните, что от попадания внутрь фотоаппарата влаги, пыли или
перегрева, и как следствие необходимости ремонта, Вас сможет уберечь обыкновенное соблюдение инструкции по применению.

Неисправность цепи питания или разъемов питания фотоаппарата и ее ремонт

Большинство современных цифровых фотоаппаратов оснащено аккумуляторами многоразового действия, позволяющими долгое время использовать устройство без дополнительного питания. Со временем они либо изнашиваются, либо приходят в негодность в результате небрежного отношения владельца. В результате чего, система питания фотоаппарата может потребовать технической диагностики.

Уход за фотоаппаратом

Кроме видимых поломок, фотоаппарат может нуждаться в элементарной чистке. Все дело в том, что в период «жизни» фотоаппарата под корпус попадает пыль, жир и т.д., что приводит к ухудшению его работы. Попадание пыли на поверхность матрицы в зеркальных фотоаппаратах приводит к появлению пятен, черных точек на фотоснимках, как правило на самых важных участках кадра. Если снимков много, отредактировать (убрать дефекты) фотоснимки с помощью специальных программ, будет довольно труднозатратным делом.

Если бы будете соблюдать простые рекомендации, Ваш фотоаппарат проживет намного дольше:

• Проявляйте бережное отношение, оберегание от падений, попадания внутрь песка и влаги, а так же следует особо внимательно отнестись к объективу;
• Не нужно протирать объектив слишком часто, делайте это если только объектив действительно загрязнен. Попробуйте вначале сдуть пылинки или грязь со стеклянной поверхности и только если это не получилось, протрите специальным чистящим средством строго следуя инструкции на упаковке;
• Протирайте одним движением, слегка прижимая ткань. Помните, что даже небольшая пылинка на поверхности способна сделать царапину, которая потом существенно скажется на качестве снимков.

Вот такая цитата мне попалась на глаза (из диалога клиентки и мастера мастерской):

— «Сколько стоит ремонт или замена объектива фотоаппарата Power Shot SX 10IS (минимальная и максимальная стоимость)- постгарантийный фотоаппарат.
Фотоаппарат не падал. просто выдал ошибку объектива. каков срок ремонта?»

-«Добрый день, Марина.
Стоимость ремонта объектива SX10 — 4800 рублей, замена объектива, скорее всего не потребуется. Срок — обычно 1-2 недели, в зависимости от сложности неисправности. Всё это — предварительная информация, окончательный ответ на Ваши вопросы даст диагностика, она у нас бесплатная.
С уважением, Алексей. «

А вот материал, который я нашла на просторах инета. Может и не стоит сразу выкладывать деньги? Надо попробовать.

Неисправность объектива — это должно быть наиболее распространенный отказ цифровых фотоаппаратов. Некоторые общие сообщения об ошибках, которые могут отображаться на дисплее камер с этой проблемой включают“E18 lens” («E18 ошибка объектива» в более старых моделей Canon), «ACCESS ” (ошибка доступа) (Sony), «Zoom Error»(ошибка зума) (Fuji), «LensObstructed»(«проблемы объектива») (Kodak) , “lens>error, restartcamera” («ошибка объектива, перезапустите камеру») или просто»lens error» («ошибка объектива») (почти все производители камер в последнее время используют этот вариант). Некоторые фотокамеры могут вовсе ничего не показывать на дисплее, а только издают звуковой сигнал, объектив заезжает и фотоаппарат выключается. Иногда объектив не будет даже выдвигаться.

Проблема на самом деле довольно часто встречается у всех моделей цифровых фотоаппаратов. Обычно это песок или другие мелкие частицы попадающие в механизм выдвижения объектива и механизм автофокуса. Или фотоаппарат уронили с выдвинутым объективом. Возможно фотокамера была включена, но выдвижению объектива препятствовали (например случайное включение в сумке).Бывает, что после выдвижения объектива батарейки разряжаются и фотоаппарат выключается с выдвинутым объективом. Хотите верьте, хотите нет, но одна из причин неисправностей объектива — использование чехлов и сумочек. Песок, грязь, волокна, и т.д. накапливаются в нижней части корпуса. Эти материалы любят цепляться за корпус фотоаппарата вследствие электростатического заряда при трении (особенно в тех случаях, когда чехол мягкий и ворсистый). После того как эти частицы находят путь внутрь механизма объектива и случаются сообщения о неисправности. У меня много фотокамер Canon, и я никогда не использую чехлы по этой самой причине.

Владельцу фотоаппарата с этой проблемой, возможно, нет никакого смысла обращаться в гарантийную мастерскую. Многие производители камер не будут устранять эту проблему по гарантии. Как они утверждают- это из-за повреждения фотоаппарата вследствие удара или песка или мусора попавшего в механизм выдвижения объектива (ни один из случаев не покрывается гарантией). Стоимость ремонта, как правило, близка или больше той, что камера на самом деле стоит. Так как гарантийные мастерские в большинстве случаев меняют неисправный объектив на новый, стоимость которого как запчасти высока.

К счастью, около половины камер, которые страдают от этой неприятности можно легко устранить одним из следующих способов. Ни один из этих методов не требует разборки фотоаппарата, хотя некоторые из них способны вызывать другие повреждения, если переусердствовать и быть неаккуратным. Если камера находится еще на гарантии, прежде чем применить любой из них, пожалуйста, посетите гарантийную мастерскую производителя вашей камеры, чтобы узнать, будет ли ремонт гарантийным, или чтобы определить, сколько они будут взимать за платный ремонт. Кто знает, может повезет. Но если они укажут сумму, которая выше, чем стоимость вашего фотоаппарата, вы можете рассмотреть следующие методы. Вот видео описание каждого из методов устранения проблемы, вслед за этим подробное их описание.

Способы перечислены в порядке риска повреждения вашей камеры. Таким образом следует попробовать их в указанном порядке. И помните, что эти способы (в частности, № 6 и 7) следует рассматривать только для фотоаппаратов, для которых вышел срок гарантии, указанная стоимость ремонта была бы чрезмерны. В случае, если эти способы не привели к исправлению ошибки возможно обратиться в платный сервис, стоимость ремонта в котором ниже чем в гарантийном.

Метод 1: Извлеките элементы питания из фотоаппарата, подождите несколько минут. Вставьте свежий комплект батарей (желательно перезаряжаемые NiMH 2500 mAh или выше) и включите фотокамеру. Если вы используете аккумуляторы более чем год, рассмотрите вопрос о приобретении новых аккумуляторов, поскольку они не могут предоставлять достаточную мощность для запуска фотоаппарата.

Метод 1а: Если новые батареи не работают, попробуйте нажать и удерживать кнопку меню, функция, Set, или ОК, в момент включения фотокамеры. Это наряду с Методом 1 и № 2 иногда срабатывает для устранения ошибки объектива, которые возникают по причине разряда батарей, когда объектив выдвинут.

Метод 1б: Для тех из вас, кто смог получить доступ к меню камеры с этой ошибкой, попробуйте найти и выбрать «сброс», чтобы установить камеру в исходное стояние. На некоторых камерах Canon, для этого требуется удерживать кнопку меню с кнопкой включения до 10 секунд. Однако обратите внимание, что ошибка объектива может иногда недопустить опцию сброса, и таким образом параметр может не отображаться.

Метод 2: Если батареи камеры разряжены полностью, а его объектив был еще открыт, камера может показать ошибку объектива или не запускаться правильно, когда новые батареи будут установлены. Выньте карту памяти и не вставляйте в фотоаппарат, а затем установить новые батареи. Когда вы включаете фотокамеру без карты она может вернуться к жизни, так как это вызывает сброс, в некоторых моделях. Ошибка E30 (для старых Canon) означает, что у вас нет установленной карты, поэтому следует фотоаппарат выключить, вставить карту и включить снова.

Метод 3: Вставьте в фотоаппарат его аудио / видео (AV) кабель и включите камеру. Подключение кабеля гарантирует, что ЖК-экран камеры остается выключенным во время начала процесса. Таким образом дополнительное питание от батареи будет доступно для двигателя объектива фотокамеры во время запуска. Эта дополнительная мощность может быть полезна в преодолении пыли или песка, которые могут быть помехой объективу. Если аудио-видео кабель не исправит ошибку объектива сам по себе, считаю сохранение этого кабеля установленным полызным при попытке исправления 4, 5 и 7 в качестве средства для обеспечения дополнительной мощности, чтобы помочь в процессе этих попыток. Но заметьте, что я не рекомендую держать кабель устанавливается в процессе Fix 6 так как это может повредить AV порт при попытке включения фотоаппарата.

Метод 4: Поместите фотокамеру навзничь на стол, чтобы объектив указывал на потолок. Нажмите и удерживайте кнопку спуска, и в то же время нажмите кнопку включения. Идея в том, что камера будет пытаться произвести автофокусировку в то время как выдвигается объектив. Надеемся, что пока объектив выдвигается и линза автофокуса двигается направляющие пины сядут на свои места.

Метод 5: Продуйте сжатым воздухом с помощью резиновой груши зазоры между стаканами объектива. Идея в том, чтобы выдуть песок или другой мусор застрявший в механизме объектива. Другие варианты продувки- использование фена в режиме без нагрева или высасывание воздуха из зазоров объектива (будьте с этим осторожны!). Некоторые используют для этого пылесос.

Сейчас мы входим в область потенциально опасных способов спасения фотоаппарата. Существует, безусловно, определенный риск, так что будьте аккуратнее при проведении следующих действий:

Метод 5а: Если вы на самом деле заметили частицы песка в полости вокруг тубуса объектива, и поток воздуха не помогает выбить их, рассмотрите возможность использования тонкой бумаги или швейной иглой, чтобы помочь убрать их. Обратите особое внимание, чтобы не поцарапать корпус объектива иглой. Кроме того, я не рекомендую слишком глубокого зондирования вокруг тубуса объектива с бумаги (не углубляйтесь больше, чем 1 см). Особенно я не рекомендую глубокого зондирования вокруг самой внешней (самый большой) части корпуса объектива, так как вы можете выбить антипылевую прокладку, которая находится как раз внутри этого промежутка.

Метод 6: Неоднократно ударьте по резиновой крышечке гнезда USB c намерением выбить любые частицы, которые могут быть помехой линзам объектива. Возможно также постучать по корпусу фотоаппарата ладонью. Многие люди сообщают об успешности этого метода. Однако, есть также некоторые очевидные возможности повреждения или смещения внутренних компонентов с помощью этого метода, такие как выпадение шлейфов из разъемов, или трещины ЖК-экрана.

Метод 6а: Это вариация Метода 6, и применима, если баррели объектива прямые (не искривлены ударом). Другими словами, попробуйте это, если нет очевидного механического повреждения баррелей, которое вызывает саму проблему. С объективом, направленным вниз, попробуйте «мягко» постучать по объективу со всех сторон с небольшим предметом, таким как ручка или карандаш. Идея заключается в попытке выбить частицы песка, которые могут быть помехой движению оправ объектива. Одновременно попробуйте включать и выключать фотокамеру пока вы делаете это.

1.

Метод 7а: Обратите внимание, что этот способ исправления предназначен только для фотоаппаратов объектив которого выдвигается, затем останавливается, пройдя часть пути, а затем снова возвращается в исходную позицию. Попробуйте захватить и удерживать наименьший передний стакан объектива в наиболее выдвинутом положении, не давая объективу вернуться. Осмотрите и очистите зону вокруг стаканов объектива от пыли и песка. Выключите и снова включите фотокамеру. Если объектив выдвигается дальше, снова схватите передний стакан, не давая ему вернуться. Повторите чистку снова. Выключите фотоаппарат и включите снова, чтобы проверить исчезла ли проблема.

Метод 7б: самый экстремальный способ исправления. Только учтите, что это абсолютно последний способ перед тем как выбросить свой фотоаппарат, и есть очевидный потенциал для дальнейшего повреждения камеры с помощью этого метода. Вы можете рассмотреть эту методику, если объектив заметно и очевидно поврежден, изогнут, или искривлен, например, от падения. В этом случае, попробуйте думать об объективе как о вывихе плеча. Попробуйте заставить объектив выпрямиться и стать обратно на свое место. В таком случае пины стаканов объектива станут в свои направляющие. Ваша цель пытаться пересаживать их выпрямлением объектива. Слушайте «клик» подтверждающий, что пины перескочили в направляющие, и немедленно прекратите дальнейшие усилия в этой точке. Все больше людей сообщают об успешности этого метода, в сравнении с любыми другими методами.

Вариации способа 7b:осторожно потянув, вращать, и / или скручивать корпус объектива во время нажатия кнопки питания. Проверьте объектив на любой намек на наклон или неровность. Опять же, целью является попытка выпрямить или выровнять баррели, если они искривлены или перекручены. Еще один вариант заключается в поиске неравномерности зазоров вокруг тубуса объектива, а затем нажатием на сторону корпуса объектива, которая имеет наибольший зазор (обратите внимание, нажатие корпуса объектива до упора, не рекомендуется, поскольку он может застрять там). Опять же, при всем вышеперечисленном следует слушать «клик», что означает пины стаканов попали в направляющие желобки. Если вы слышите этот звук, немедленно остановитесь и попробуйте включить фотоаппарат.

Наш сервисный центр профессионально производит ремонт цифровых фотоаппаратов (видеокамер) по гарантии производителя: CASIO , а также осуществляет обслуживание на платной основе изделий следующих производителей: Canon, Casio, Fujifilm, HP, Leica, Nikon, Olympus, Panasonic, Samsung, Sigma, Sony, Kodak, Pentax и др. и гарантируем при квалифицированном обслуживании не только приемлемые цены и сжатые сроки, но и качественное обслуживание.

В нашем сервисном центре работают только высококвалифицированные сервисные инженеры, которые могут аккуратно и внимательно разобраться с поломками вашей фотокамеры и выполнить быстро и качественно ремонт.

Ремонт такой сложной техники как цифровой фотоаппарат должен производиться опытным специалистом выявляющим неисправность изделия после проведения комплексных диагностических работ. При этом Клиент получает всю необходимую информацию для принятия решения о целесообразности ремонта своего фотоаппарата или видеокамеры. Бесплатная диагностика производится без печатной детализации. После проведения диагностических работ при необходимости осуществляется замена вышедших из строя деталей. Наш Сервисный центр располагает необходимыми компонентами, требующими замены.

Перечень производимых работ:

• Ремонт объективов фотоаппаратов любой сложности, в том числе зеркальных фотоаппаратов;
• Стандартный ремонт , устранение некритических дефектов без установки новых запасных частей;
• Сложный ремонт . В эту процедуру входит комплексная диагностика с заменой различных узлов, электронных элементов, оптики и механизмов; Замена компонентов – микрофон, оптические детали, шлейфы, разъёмы, ЖК дисплеи, динамики, электронные платы и кнопки управления;
• Техническая реставрация после попадания воды, пыли, песка, включающая переборку механизма объектива;
• Профилактические мероприятия – тестирование, чистка, смазка, настройка опций;
• Ремонт электроники на компонентном уровне;
• Замена программного обеспечения .

Неисправности цифровых фотоаппаратов

Основные причины ремонта и неисправности цифровых фотоаппаратов.

Ремонт фотоаппарата становится необходимым после неправильного либо неаккуратного обращения с высокотехничным устройством. Качественный ремонт возможен только при точном выявлении причины неисправности и дальнейшем ее устранении с использованием профессионального оборудования. В целом, можно выделить ряд основных причин ремонта и поломок цифровых фотоаппаратов, характерных для любых марок и моделей данного вида электроники. Рассмотрим основные причины ремонта.

Физическое воздействие – главная причина ремонта фотоаппаратов.

В силу переносного характера устройства и высокой степени мобильности, повышается вероятность механических повреждений устройства, а это в свою очередь приводит к необходимости проведения профессионального ремонта. Механические повреждения в результате физического воздействия – основная причина ремонта большинства цифровых фотоаппаратов. Самыми распространенными случаями ремонта в этом плане является – падение. Удар о твердую поверхность может серьезно повредить внутренние элементы цифрового фотоаппарата, а также принести значительный урон внешнему виду. Не так страшны царапины и трещины на корпусе, как неисправности в работе Zoom или дисплея – без них фотоаппарат не сможет нормально работать. Вы, безусловно, поймете, если в результате удара или падения у Вас разбился ЖК-экран. Труднее дело обстоит с определением поломки материнской платы или матрицы фотоаппарата. Эти элементы находятся внутри корпуса фотоаппарата, и только специалист сможет точно диагностировать их неисправность и отремонтировать. В любом из вышеописанных случаях возможен ремонт, в некоторых из них, с заменой поврежденных элементов.

Попадание воды – частая причина ремонта фотоаппаратов.

Второй по популярности причиной обращения в сервисные центры является попадание влаги внутрь корпуса, что приводит к серьёзным внутренним повреждениям электронного устройства и требуется срочный ремонт фотоаппарата. Даже при малейшем соприкосновении жидкости с электронными элементами цифрового фотоаппарата происходит процесс электрохимической коррозии и бе ремонта тут не обойтись. На внутренних элементах цифрового фотоаппарата осаждается соль, находящаяся в воде, а это в свою очередь ведет к серьезным повреждениям и необходимости срочного ремонта. Если у Вас есть подозрение, что фотоаппарат мог намокнуть или Вы видите, что при нажатии кнопок управления ничего не происходит, то это определенно указывает на проникновение влаги либо обильного конденсата внутрь фотоаппарата, необходимо срочно обратиться за профессиональной помощью. В этом случае избежать серьезного ремонта в специализированном сервисном центре вряд ли удастся. Единственное, чем Вы можете помочь своему фотоаппарату – это быстро выключить устройство, вытащить аккумулятор и отнести фотоаппарат к нам.

Попадание песка – очень частая причина требующая ремонта фотоаппарата.

Данная причина ремонта также широко распространена, так как фотоаппарат обычно широко используется в период летних отпусков, а это пляжи, природа и пыльные дороги. Даже мельчайшие частицы пыли или песка могут привести Ваш цифровой фотоаппарат в нерабочее состояние и потребуется ремонт. В первую очередь от этого страдает объектив фотоаппарата, механизм движения которого засоряется и прекращает работать, если это произошло срочно обратитесь за квалифицированной помощью в сервисный центр. Таким образом попадание песка в требует немедленного ремонта. Не пытайтесь использовать такой фотоаппарат для съемки, чистить его самостоятельно и, уж подавно, пытаться ремонтировать. Обратитесь за профессиональным ремонтом.

Перегрев на солнце так же может привести к необходимости ремонта цифрового фотоаппарата.

Нарушение теплового режима эксплуатации может серьезно отразиться на работоспособности Вашего цифрового фотоаппарата. Внутренние элементы фотоаппарата перегреваются, а при очень высоких температурах даже плавятся, поэтому ремонта из-за перегрева не избежать. Так, в результате небрежного обращения с фотоаппаратом (забыли на пляже, оставили под действием прямых солнечных лучей), Вы получаете абсолютно неработающий фотоаппарат, требующий серьезного ремонта, профессионального оборудования и квалифицированного специалиста. Помните, что от попадания внутрь фотоаппарата влаги, пыли или перегрева, и как следствие необходимости ремонта, Вас сможет уберечь обыкновенное соблюдение инструкции по применению.

Основной причиной обращений в сервисные центры по ремонту фотоаппаратов на протяжении уже многих лет является повреждение объектива фотокамеры. В результате падения, удара, попадания влаги или пыли, объектив Вашего цифрового фотоаппарата перестает нормально работать. Проявляется это, чаще всего, в некорректной работе зума и плохой фокусировке изображения. В результате чего, может потребоваться профессиональное вмешательство специалиста, а в тяжелых случаях и его полная замена. Временами, достаточно, заменить лишь отдельные компоненты объектива фотоаппарата и не производить дорогостоящий ремонт всего фотоаппарата. Срочного ремонта могут потребовать также вышедшие из строя шестеренки объектива, отвечающие за его движение. Произойти это может в результате поломки зубьев шестеренок, обладающих повышенной хрупкостью. Попадание самых маленьких песчинок между зубьями шестерней привода механизма zoom объектива может привести к его засорению и выходу из строя. Не говоря уже, о физическом воздействии на зубья механизма и штифтов объектива. Не пытайтесь «помочь» объективу двигаться, Вы только навредите и повредите один из хрупких механизмов которые придется потом ремонтировать вместе с фотоаппаратом. В этом случае легко сломать еще какую-нибудь деталь камеры и дорогостоящего ремонта тогда точно не избежать. Восстановление поврежденного зума требует большего мастерства, чем простая его замена. Многие сервисы даже не пытаются ремонтировать поврежденные объективы фотоаппаратов, предлагая заменить их на новые. Что в конечном итоге выливается «в копеечку», а иногда и вовсе становится нерентабельным.

Объектив в цифровом фотоаппарате – это сложный оптико-механический прибор, требующий надлежащего ухода. Именно от работы объектива зависит качество получаемого изображения – четкость, резкость, отсутствие искажений и т.п. Ремонт объективов фотоаппаратов составляет большую часть всех обращений в ремонтные мастерские по ремонту цифровых фотоаппаратов. Причиной повреждений, в большинстве случаев, является неправильная эксплуатация или небрежное отношение к устройству. Фотоаппарат уронили, пролили на него что-либо, наступили на него или дали поиграть ребенку – все это, в конце концов, приведет к серьезным неисправностям объектива фотоаппарата и потребуется профессиональный ремонт. Необходима полная диагностика и ремонт объектива фотоаппарата.

Неисправности объективов характерны практически для всех производителей данного вида электроники, именно поэтому важно при возникновении такой поломки нести свой фотоаппарат в сервисный центр. Особенно часто с повреждениями выдвижного механизма объектива к нам на ремонт поступают цифровые фотоаппараты марок Canon и Nikon. Связано это со сложнейшей сборкой (механика, электроника, оптика) фотоаппаратов данных производителей.

Повреждение дисплея фотоаппарата.

Частый случай при механическом воздействии на цифровой фотоаппарат – это повреждение дисплея фотоаппарата. В результате падения или удара ЖК дисплей может треснуть или разбиться, что, несомненно, потребует профессионального ремонта или замены. Наиболее подвержены риску повреждения дисплея и ремонту цифровых фотоаппаратов, в которых отсутствует защитное стекло. Достаточно незначительного внешнего воздействия (к примеру, легкого надавливания), чтобы Вам пришлось срочно прибегнуть к помощи квалифицированных специалистов. Ремонт дисплеев без защитного покрытия – это явление довольно частое.

Приведем несколько характерных признаков неисправности дисплеев цифровых фотоаппаратов: трещины или растекание жидких кристаллов, отображение только части информации на мониторе дисплея или ее полное отсутствие. В любом случае Вам необходим качественный ремонт, который невозможен без использования высокоточного оборудования.

Ремонт вспышки фотоаппарата.

Практически все современные фотоаппараты оснащены встроенной вспышкой, способной подсветить передний план. Неисправности фотовспышки относятся к разряду наиболее распространенных проблем с фото техникой, при этом не вызывая особых трудностей в процессе ремонта, с условием, что он выполняется квалифицированным специалистом на современном оборудовании и с использованием новейших технологий. Только при соблюдении всех этих условий, Вам гарантируется качественный ремонт фотовспышки фотоаппаратов любой модификации.

Большинство фотовспышек сегодня снабжается дополнительными возможностями, включающими функцию подавления эффекта красных глаз. В профессиональных и полупрофессиональных фотоаппаратах имеется контакт для подключения внешней вспышки, так называемый, горячий башмак, который так же часто нуждается в ремонте. Повреждение этого на первый взгляд незначительного элемента, может привести к полному отказу работы вспышки цифрового фотоаппарата. Именно неисправность башмака является наиболее распространенной проблемой в работе фотовспышки. Случится это может по банальной неосторожности или при небрежном использовании.

Для поддержания полноценной работы Вашего цифрового фотоаппарата необходимо время от времени посещать специализированные сервисные центры, где опытные специалисты проведут общие профилактические работы и произведут проверку ламп фотовспышки и механизма крепления фотовспышки, то есть башмака.

Ремонт интерфейсов фотоаппарата.

Кроме описанных выше разновидностей нередки также неполадки в интерфейсах этого электронного устройства, к числу которых относятся USB разъем (Universal Serial Bus), аудиовыходы и видеовыходы фотоаппаратов. Повреждение хотя бы одного из этих немаловажных для внешнего доступа элементов может серьезно испортить настроение в самый волнующий момент. Повредить работе интерфейсов фотоаппарата могут неаккуратное применение устройства, регулярные удары, падения и частое использование разъемов, способствующее быстрому износу элементов. Ремонт интерфейса фотоаппаратов в этом случае заключается в замене расшатавшегося разъема и не представляет особых трудностей при необходимых навыках и умениях. Соблюдение рекомендаций производителя по уходу, хранению и использованию фотоаппарата помогут предотвратить непредвиденные поломки, сэкономить на ремонте и продлить жизнь Вашего фотоаппарата. Уход за фотоаппаратом включает в себя несколько элементарных правил: бережное отношение к устройству, защита от падений и ударов, предотвращение случаев попадания внутрь песка или влаги.

Ремонт платы управления

Эта проблема не относится к числу самых популярных, на ее долю приходится лишь небольшой процент от общего числа всех работ но, тем не менее, и она имеет место быть. Повреждение такого рода происходят после попадания на панель управления жидкости или вследствие удара о твердую поверхность. Последствия же могут быть достаточно плачевными, ведь именно при помощи механизмов платы осуществляется управление всеми многочисленными функциями программного обеспечения любого цифрового фотоаппарата. Отсутствие реакции при нажатии кнопок управления фотоаппаратом либо их неадекватная работа, вероятней всего, говорят о неисправности платы управления, вызванной попаданием влаги либо обильного конденсата внутрь корпуса фотокамеры. Могут выйти из строя отдельные кнопки панели, либо фотоаппарат полностью не включается и не реагирует на любые действия владельца, необходимо обратиться в сервисный центр. В этом случае Вам просто необходима помощь квалифицированного специалиста, который в результате полной диагностики фотоаппарата сможет точно определить причину неисправности и произвести ее ремонт. Если выяснится, что проблема заключается в неисправности платы управления, то мастера сервисного центра устранят повреждение путем компонентного ремонта данного элемента, либо заменят его на новый.

Неисправность цепи питания или разъемов питания фотоаппарата и ее ремонт.

Большинство современных цифровых фотоаппаратов оснащено аккумуляторами многоразового действия, позволяющими долгое время использовать устройство без дополнительного питания. Со временем они либо изнашиваются, либо приходят в негодность в результате небрежного отношения владельца. В результате чего, система питания фотоаппарата может потребовать технической диагностики. Мы осуществляем все виды работ по ремонту фотоаппаратов и замене разъемов питания и прочих компонентов цепи.

Причина ремонта фотоаппарата – неработающий микрофон.

Современные цифровые фотоаппараты имеют все черты настоящей видеокамеры, способной производить продолжительную запись, в объеме, позволяющем картой памяти, и при этом записывать звуки. В большинстве фотоаппаратов разных моделей, производителей и ценовой категории, сегодня имеется встроенный микрофон, который, как и прочие электронные и механические элементы фотоаппарата, имеет свойство ломаться. И, вместо детских голосов, просматривая запись новогоднего утренника, Вы слышите в лучшем случае шипение, а в худшем – угнетающую тишину. Для предотвращения подобной неисправности, достаточно заменить неисправный элемент (произвести ремонт микрофона фотоаппарата), в нашем случае это микрофон фотоаппарата, и наслаждаться счастливыми минутами жизни.

Ремонт цифрового фотоаппарата Kodak cx7300 пошаговая инструкция.

Если в Ваш фотоаппарат попала вода, необходимо как можно быстрее его разобрать и промыть места куда попала вода спиртом.

Разбираем фотоаппарат в следующей последовательности:

3. Открываем крышку отсека флэш-карты;

4. Вынимаем флэш-карту;

5. Отворачиваем три нижних винтика;

6. Отворачиваем два винтика в отсеке флэш-карты. Обратите внимание, что они длиннее нижних винтиков;

7. Отворачиваем два винтика с левого бока фотоаппарата;

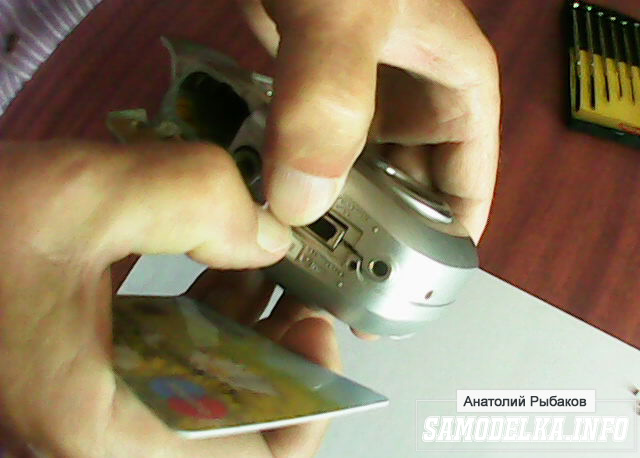

8. Слегка раздвигаем обе половинки корпуса фотоаппарата внизу и…

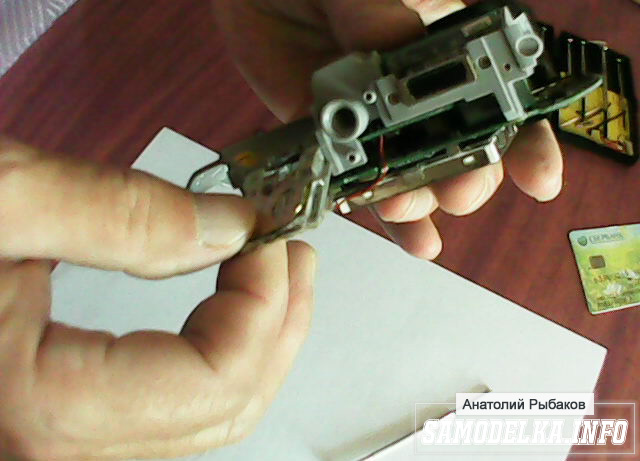

9. … разъединяя их при помощи пластиковой карточки;

10. Снимаем переднюю половину корпуса фотоаппарата;

11. Отворачиваем нижний винт крепления задней половины корпуса к плате;

12. Отворачиваем верхний винт крепления задней половины корпуса к плате. Обращаю внимание на то, что оба винта находятся в углублениях и поэтому их трудно заметить;

13. Поддеваем отверткой выступ задней половины корпуса и …

15. Отворачиваем винт крепления платы кнопки пуска;

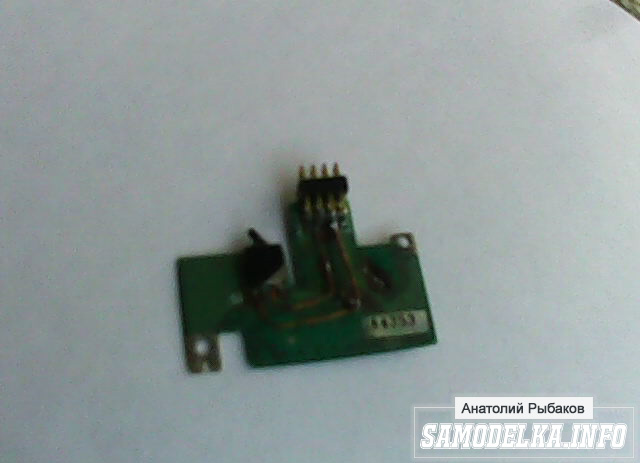

16. Снимаем плату. Она соединена с большой платой при помощи штекера, который легко разъединяется.

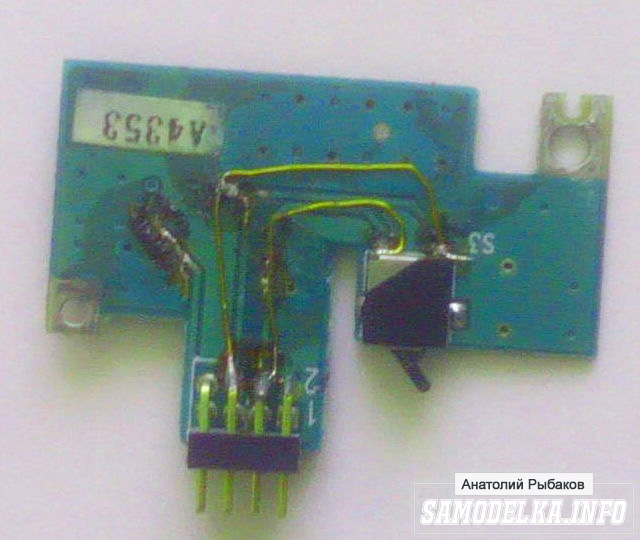

После того, как я разобрал фотоаппарат, я обнаружил, что на этой маленькой плате морской водой были выедены некоторые дорожки (фотоаппарат попал в море, поэтому и возникла необходимость его разборки). Очень осторожно при помощи паяльника и тонкой проволоки мне удалось восстановить эти дорожки. Вот такой вид приняла эта плата (видны места пайки);

Ввиду того, что деталька маленькая, а фотоаппарата для её съемки не было, снять её мне помог знакомый компьютерщик. Поэтому она такая бледная. Моим фотоаппаратом (а я пользовался видео-регистратором в режиме фото) получилась такая (вид сверху);

17. Снимаем крышку отсека питания. Она выходит в сторону дисплея;

18. Отворачиваем два винта крепления колодки диагностики;

19. Снимаем колодку. Она соединена с обеими платами штекерочками, которые разъединяются с некоторым усилием;

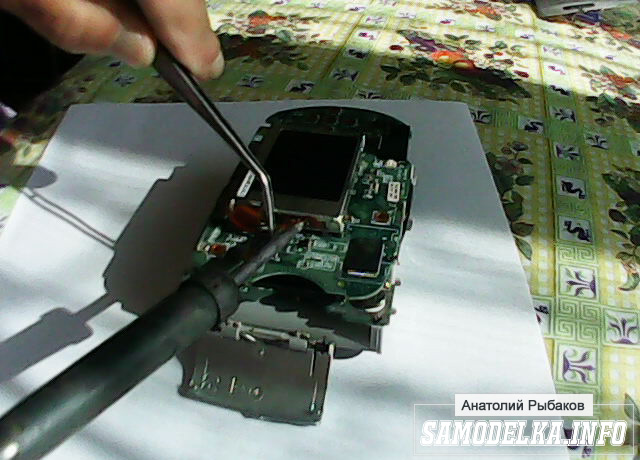

20. Аккуратно отпаиваем два проводочка (красный и черный) от дисплея. Я пользовался обычным паяльником на 25 Вт и спиртовым раствором канифоли (в роли флюса). Провода перед пайкой нужно пометить, что потом не перепутать;

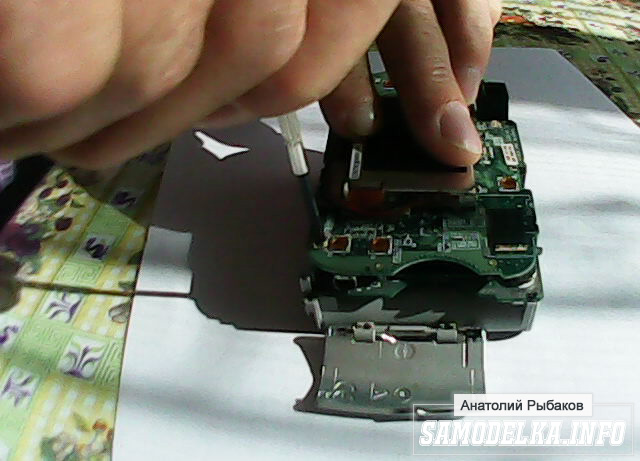

21. Отворачиваем винт крепления дисплея;

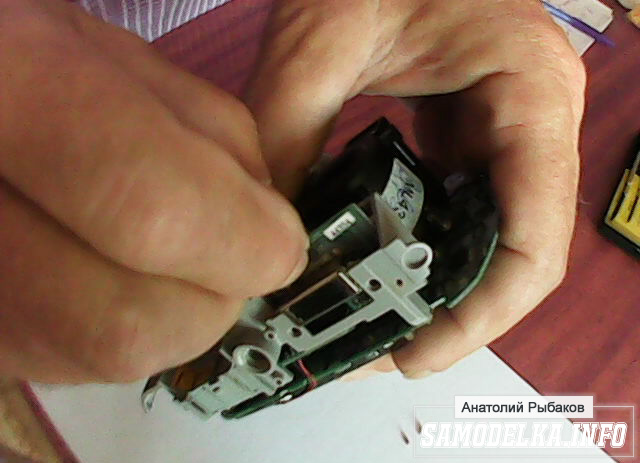

22. Приподнимаем дисплей (он входит щипами в плату) и сдвигаем его влево. Под ним находится шлейф, с которым он соединяется с платой;

23. Приподнимаем планочку и..

24. Отсоединяем шлейф;

25. Убираем дисплей;

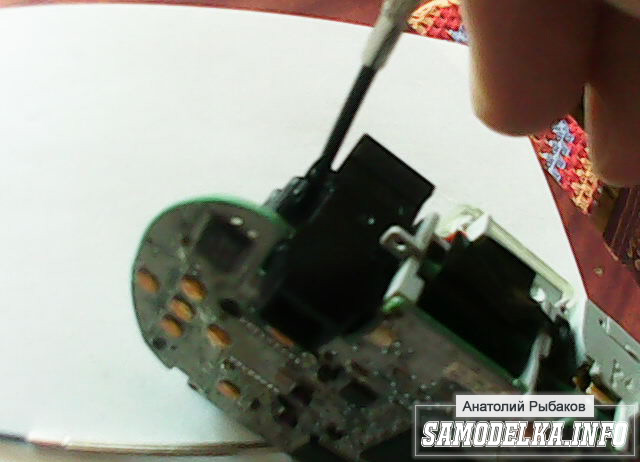

26. Отворачиваем три винта крепления видоискателя;

27. Убираем видоискатель. Для этого его нужно слегка наклонить и приподнять;

28. Отпаиваем два проводка (красный и черный), идущие к сигнальной лампе задержки спуска. Эти проводки также сначала нужно пометить. Их, как и проводки дисплея можно не отпаивать, но при этом нужно постоянно следить за отсоединенными деталями. А это неудобно и, к тому же их можно повредить.

29. Снимаем плату с объективом. Провода, которые идут от объектива к плате можно не отпаивать;

30. Снимаем защитную пленку на лампе вспышки;

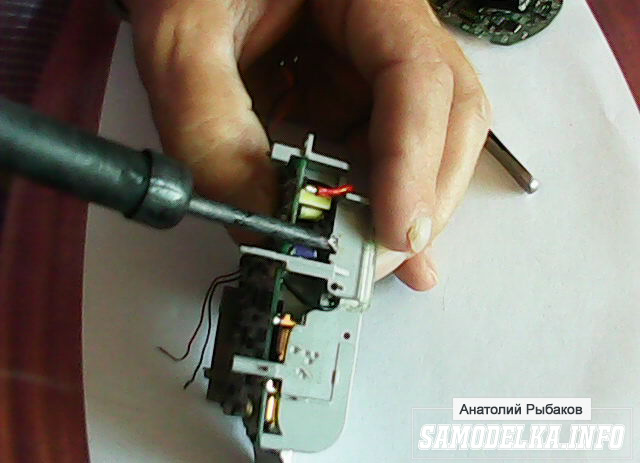

31. Отпаиваем два провода идущие к лампе вспышки ;

32. Отпаиваем третий вывод лампы вспышки от трансформатора;

33. Приподнимая нижний край платы,…

… выдавливая контакты и …

… отделяем плату от корпуса;

34. Фотоаппарат разобран.

Сборка производится в обратном порядке.

Цифровые фотокамеры стали совершенно неотъемлемой частью современной жизни. Они являются отличным средством для того, чтобы навечно запечатлеть важные моменты. Однако, будучи столь же дорогими, сколь и полезными, фотокамеры также известны своей хрупкостью. Возникновение проблем с объективом цифровой фотокамеры может произойти по целому ряду причин. И конкретные подходы к ремонту будут зависеть от конкретной модели камеры, но порой для того, чтобы заставить объектив снова нормально работать, достаточно лишь некоторого критического анализа проблемы и легкого постукивания в нужном месте.

Выявление проблем с объективом фотокамеры

Проверьте, не отобразилось ли на экране фотокамеры сообщение об ошибке с объективом. У проблем с объективом может быть множество различных причин. Если у вас возникла такая проблема, сначала проверьте, не сообщил ли вам фотоаппарат на своем экране о какой-либо ошибке с объективом. Если так и есть, это означает, что фотокамера сама определила конкретную причину проблемы. Если же сообщения нет, то проблема может носить внешний характер (объектив сильно загрязнен) или ее причиной может быть временный сбой работы прошивки.

Подумайте о том, какие происшествия не так давно случались с вашей фотокамерой. Большинство проблем с работой объективов цифровых фотокамер возникает из-за падений. Существует множество потенциальных обстоятельств, в которых камера может упасть. А если вы прольете на нее что-нибудь или положите в неподобающее место (например, на пляжный песок), то также можете повредить объектив и прошивку устройства. Понимание причин проблемы не гарантирует того, что у вас получится ее исправить, но так вам будет проще выбрать правильный подход к дальнейшим действиям.

Прочтите руководство пользователя, прилагаемое к фотокамере. В руководстве пользователя обычно присутствует специальный раздел, посвященный возможным проблемам в работе конкретной модели фотокамеры. Однако, в большинстве своем принцип работы цифровых фотокамер одинаков.

Выньте из камеры аккумулятор и карту памяти. Распростпраненным приемом решения проблем с большинством устройств (включая фотокамеры и сотовые телефоны) является отключение питания на несколько минут. Это позволяет перезагрузить устройство. Если проблема с объективом произошла из-за сбоя прошивки, то можно вытащить аккумулятор и карту памяти на 15 минут. Возможно, это устранит возникшую ошибку с объективом.

Шлепните сбоку по камере. Возможно, вы расцените данное действие как последнее средство — ведь на ремонт это совсем не похоже — однако многим людям удавалось исправить проблемы с камерой шлепком ладонью руки сбоку по корпусу устройства. Если проблема камеры заключается в том, что линзы объектива где-то застряли, шлепок может высвободить застрявшую начинку фотоаппарата и решить вашу проблему.

Почистите тубус объектива. Спрей со сжатым воздухом для продувки пыли сможет проникнуть во все щели тубуса объектива и выгнать оттуда скопившуюся грязь. Равномерно продуйте воздухом все щели и те участки, где могут скапливаться излишние загрязнения. Затем отключите и перезапустите устройство чтобы проверить, насколько успешной или безуспешной оказалась процедура очистки объектива.

Подключите к фотоаппарату кабель AV. Есть вероятность, что камере требуется чуть больше энергии, чтобы справиться с забившими ее объектив частичками пыли. Подключение к камере кабеля AV на пять минут отключит ее дисплей и снабдит устройство дополнительной энергией для работы объектива. Если дело кроется именно в недостатке энергии, то камера будет в полном порядке уже через 5 минут.

Сдвиньте застрявший объектив вручную. Иногда проблема с объективом камеры может носить чисто механический характер. Если объектив не выезжает, выдвигается лишь частично или выдвигается, а потом сразу уезжает обратно, осторожное вращение объектива вручную может помочь ему перестать заедать. Можно аккуратно подтолкнуть или потянуть объектив, чтобы он смог преодолеть ту проблему, которая мешает ему нормально работать. Если же объектив совсем не выдвигается из корпуса фотоаппарата, переверните камеру объективом вниз и постучите ее передней частью об сложенную чашечкой ладонь.

• Должен раздаться щелчок, когда линзы объектива встанут на свое место.

Прибегните к принудительному автофокусу. Когда цифровые фотокамеры выдвигают объектив и одновременно пытаются автоматически сфокусироваться, это действие может исправить возникшую у камеры проблему с объективом. Сначала нажмите на кнопку спуска затвора выключенного фотоаппарата, чтобы заставить фотоаппарат фокусироваться. Затем, все также удерживая кнопку спуска затвора, нажмите на кнопку включения устройства.

Обратитесь к производителю цифровой фотокамеры. Если вы исключили из списка возможных причин легко решаемые вопросы, неплохо будет связаться с производителем устройства. Позвоните на горячую линию компании, которая произвела ваш фотоаппарат. Связавшись с представителем компании, опишите проблемы, с которыми вы столкнулись. Если это будет достаточно распространенная проблема с камерой, специалист может предложить вам особые способы ее решения конкретно для вашей модели камеры.

• У производителей цифровых фотокамер на их веб-сайтах обычно присутствует информация о телефонах горячей линии в различных странах.

Отдайте фотокамеру в ремонт. Если вам не повезет и у вас не получится самостоятельно решить проблему с камерой самостоятельно, возможно, будет разумно обратиться за профессиональной помощью. Ремонтные мастерские фототехники и электроники могут принять вашу камеру и за определенную цену починить ее. Рекомендуется сдавать технику в ремонт только тогда, когда вы исчерпали все возможные способы самостоятельного ее исправления. За ремонт с вас возьмут немалые деньги, даже если вся процедура ремонта займет всего пару минут, поэтому необходимо быть уверенными в том, что обращение за ремонтом будет стоить этих денег.

Купите для камеры новый объектив. Многие цифровые фотокамеры обладают съемными сменными объективами. При этом, очень вероятно, что ваша камера относится к достаточно распространенной марке. В остальном же, можно совершенно точно сказать, что вы не первый и не последний человек, у которого объектив выходит из строя. Если в остальном фотокамера работает идеально, можно попробовать купить для нее новый объектив. Объективы обычно можно приобрести как в магазинах фототехники, так и заказать напрямую у производителя.

• Самостоятельно меняйте объектив только в том случае, если вы точно знаете, что делаете. В руководстве пользователя к вашей фотокамере должны содержаться специальные инструкции в отношении данной процедуры.

Подумайте о приобретении новой фотокамеры. К сожалению, может случиться так, что вам не останется ничего другого, как подсчитать свои убытки и просто выкинуть сломанную фотокамеру в мусор. Покупка новой фотокамеры позволит вам сэкономить ваши усилия по ремонту старого устройства, и, вероятно, заставит вас выложить немалую сумму на приобретение более продвинутого аппарата, чем тот, что был у вас ранее. Если вы пользовались старой камерой уже достаточно длительное время, возможно, вы даже придете к выводу, что приобретение более современного устройства с лучшей четкостью картинки будет для вас вполне обоснованным шагом.

Разбираем цифровой фотоаппарат RoverShot 2004 года

В детстве я любил разбирать игрушки и смотреть, что у них внутри. Родителям это не нравилось. Теперь я взрослый и могу себе позволить разобрать какой-нибудь старый сломанный ненужный бытовой прибор и удовлетворить детское любопытство. А может и чего полезного найду в нём.

На этот раз я разбираю свой первый цифровой фотоаппарат RoverShot 2004 года с разрешением снимков 3.3 мегапикселя. Спасибо отцу, что он тогда меня осчастливил таким чудом техники.

Я начал снимать процесс разборки только тогда, когда фотоаппарат уже был разобран, так что его внешний вид представлен корпусом. Внутренности уже вынуты.

Корпус я склеил и отдал ребёнку в игрушки. Начинаем веселье.

А вот так выглядит плата разобранного цифрового фотоаппарата крупным планом. Следующие 2 фотографии можно нажать для увеличения.

Чип Samsung видимо служил внутренней памятью устройства, 16 мегабайт. Хорошо, что была поддержка карт памяти.

Далее я демонтировал блок с дисплеем и матрицей. Видна оптика объектива и видоискателя:

Жаль, что у фотоаппарата не было оптического зума. Да и вообще, качество снимков тогда было намного хуже плёночных фото.

А вот сами дисплей и матрица на 3.3 Мп. Теоретически можно сделать из дисплея даже примитивную игровую консоль, видел подобное на канале Youtube у блогера AlexGyver.

А теперь самое интересное, вот детали, которые наверняка пригодятся в дальнейшем для каких-либо поделок. Первая добыча – это динамик на 64 ома. Вряд ли подойдёт для детекторного приёмника, что я планирую собрать, слишком маленькое сопротивление, но для чего-нибудь пригодится. Ведь у меня уже пылится Arduino Uno с Алиэкспресс, не нашёл пока времени собрать какое-то полезное устройство.

А вот конденсатор на 330 вольт 160 нанофарад от вспышки. Надеюсь, он подойдёт для усилителя звука, который тоже планирую спаять на макетной плате.

Ну а сама матрица вряд ли на что-то пойдёт. Но было любопытно добраться до неё. Выбрасывать не буду.

Вот, собственно, и всё. В будущем, когда я применю эти детали в поделках, обязательно напишу. Спасибо за внимание!

Как разобрать фотоаппарат

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Последние посетители 0 пользователей онлайн

• Ни одного зарегистрированного пользователя не просматривает данную страницу

Объявления

• Ответов 71
• Создана 2 г
• Последний ответ 1 г

Топ авторов темы

Sukhanov 12 постов

MiSol62 6 постов

dimanaviator 10 постов

Armenn 9 постов

Популярные посты

dimanaviator

26 февраля, 2021

вы на 100% правы, я его вчера уже разобрал, сначала с силой и очень большой снимается нижняя накладка декоративная которая держит вместе две половины а потом сколько не ковырял ну ни в какую не полови

Sukhanov

25 февраля, 2021

Детский фотик, по сути одноразовый девайс Всё на защёлках и склейках, и защёлки не педусматривают расщёлкивания, чтоб ребёнок не смог разобрать, и чтоб папа не смог починить. Даже аккуратны

sanya110

26 февраля, 2021

Лучше сразу положить прямо в печку и, наконец, закрыть тему. Две страницы разбираем, не дай, Бог, все-таки разберем — еще двадцать две будем экран менять.
